Choisir la bonne valve papillon pour vos applications

Vanne papillon ont une empreinte relativement faible par rapport aux autres types de vannes. Ils peuvent être facilement intégrés dans les systèmes de tuyauterie sans occuper un espace excessif. BLes vannes totales sont largement utilisées dans les systèmes de contrôle des fluides pour leur simplicité, leur efficacité et leur rentabilité. Comment choisir le droite Valve papillon pour vos applications.Ce guide complet vous aidera.

Les vannes stratégiquement placées sont un moyen puissant pour faciliter, entraver ou étrangler ce flux. En raison de sa polyvalence, la valve papillon est l'une des vannes industrielles les plus couramment utilisées.

Tianjin Worlds Valve Co., Ltd est un fabricant professionnel de soupape de papillon. Toujours intéressé par la valve papillon, accueille toute demande de votre part.

l Étape 1: Introduction

Conception et fonctionnement: une vanne papillon est une valve à quart de virage qui contrôle l'écoulement de fluide à travers un tuyau en tournant un composant en forme de disque dans le corps de la vanne. Le disque est attaché à une tige qui passe par le centre du disque et est connecté à un actionneur, qui peut être utilisé manuellement ou automatisé. Lorsque la valve est complètement ouverte, le disque est perpendiculaire à l'écoulement du fluide, permettant un débit maximal. Lorsque la valve est complètement fermée, le disque est parallèle à l'écoulement de fluide, bloquant complètement l'écoulement.

Avantages: les vannes papillon offrent une conception compacte, une installation légère, une installation facile, un bon contrôle de débit, une faible maintenance, une efficacité et une polyvalence.

Quatre composantes principales:

1 et 1 Body-Le boîtier principal de la valve contient le disque, la tige et l'actionneur.

2 DISC-Le disque est le composant qui tourne dans le corps de soupape pour contrôler l'écoulement du fluide.

3 et 3 STEM-La tige relie le disque à l'actionneur et passe par le centre du disque.

4 Siège-le siège est le composant qui fournit un joint serré autour du disque lorsque la soupape est fermée.

l Étape2: Choisissez le bon type de soupape

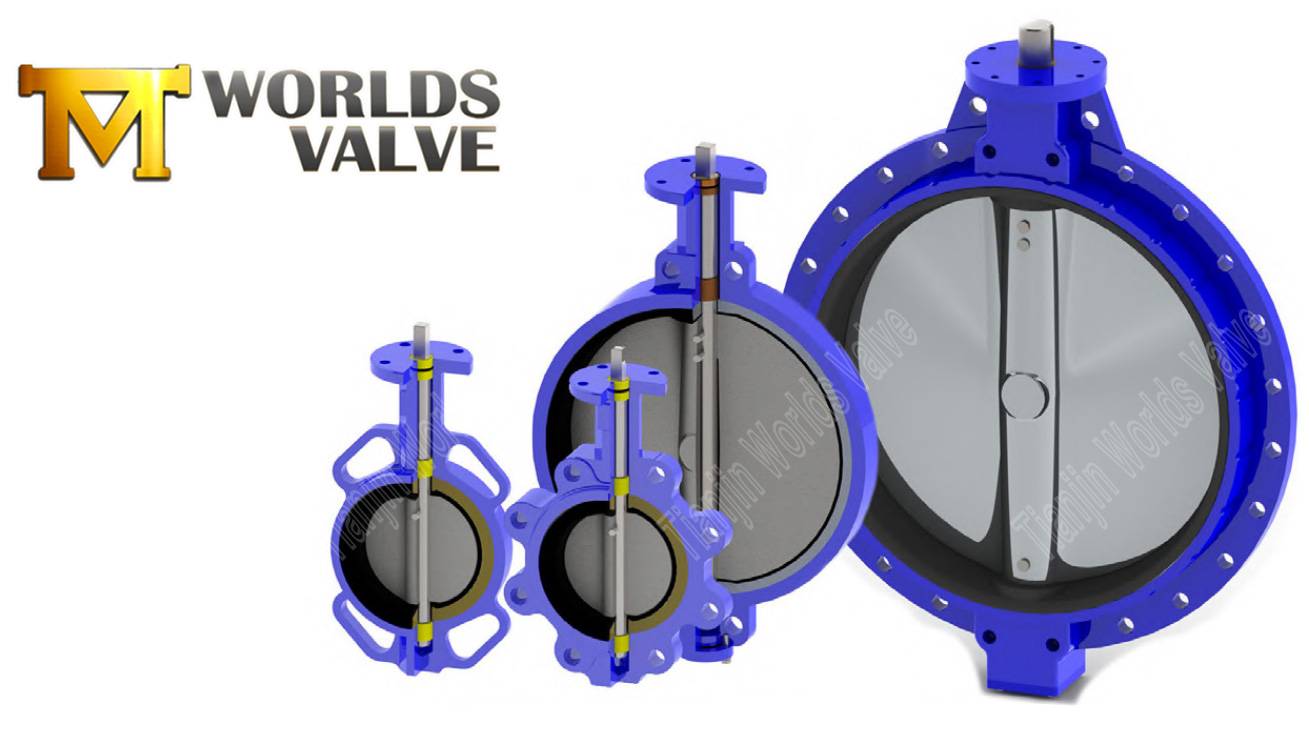

Les types de soupapes papillon comprennent principalement les éléments suivants:

1 et 1 Vanne papillon de type plaquette: Ce type est pris en sandwich entre deux brides et est léger et facile à installer. Il convient aux applications où l'espace est limité et le coût est une considération.

2 Vanne papillon: Il a des pattes sur le corps de soupape qui sont boulonnées aux brides. Cela fournit une connexion plus sécurisée et convient aux applications de pression plus élevées.

3. Vanne papillon avec opérateur d'engrenages: Ce type est équipé d'un mécanisme d'engrenage qui facilite le fonctionnement de la vanne, en particulier en grandes tailles ou lorsque un couple plus élevé est requis.

4. Vanne papillon avec actionneur: les vannes de papillon actionnées utilisent des actionneurs pneumatiques, hydrauliques ou électriques pour le fonctionnement et l'automatisation à distance. Ils sont couramment utilisés dans les processus industriels où un contrôle précis est nécessaire.

l Étape 3: Exigences d'application de la vanne papillon

Les exigences d'application de la vanne papillon comprennent:

1. Compatibilité des fluides

- Assurez-vous que la soupape de papillon est compatible avec le type de liquide transporté. Différents matériaux peuvent être nécessaires pour les fluides corrosifs, abrasifs ou à haute température.

2. Notes de pression et de température

- Vérifiez que la vanne est évaluée pour la plage de pression et de température attendues de l'application. Le dépassement de ces cotes peut entraîner une défaillance de la valve et des risques potentiels de sécurité.

3. Caractéristiques de flux

- Considérez les exigences de flux du système. Les vannes de papillon peuvent offrir différentes caractéristiques d'écoulement en fonction de leur conception et de leur taille. Assurez-vous que la soupape fournit la commande de débit et la chute de pression souhaitées.

4. Espace d'installation

- Tenez compte de l'espace disponible pour l'installation. Les vannes de papillon sont disponibles en différentes tailles et configurations, alors choisissez une qui s'inscrit dans les contraintes du système de tuyauterie.

5. Méthode d'actionnement

- Déterminez la méthode d'actionnement appropriée en fonction des besoins d'application. L'actionnement manuel, pneumatique, hydraulique ou électrique peut être nécessaire en fonction de facteurs tels que l'accessibilité, les exigences de contrôle et l'automatisation.

6. Maintenance et fiabilité

- Considérez la facilité d'entretien et la fiabilité de la valve papillon. Recherchez des vannes avec des fonctionnalités telles qu'une construction durable, un accès facile pour l'entretien et une longue durée de vie.

7. Normes et réglementations de l'industrie

- Assurez-vous que la valve papillon répond aux normes et réglementations pertinentes de l'industrie pour la demande spécifique. Cela peut inclure des normes pour les évaluations de pression, les matériaux et la sécurité.

l Étape 4: sélection des matériaux

La sélection des matériaux est essentielle pour assurer la durabilité et la compatibilité avec le liquide.

1. Matériaux du corps: les matériaux communs comprennent l'acier inoxydable, l'acier au carbone, le fer ductile, le PVC et divers alliages. L'acier inoxydable est préféré pour sa résistance et sa résistance à la corrosion.

2. DISC MATÉRIAUX: Les options comprennent l'acier inoxydable, le fer ductile, le bronze en aluminium et les matériaux nickel pour une durabilité accrue.

3. Matériaux de siège: Choisissez parmi des matériaux tels que EPDM, PTFE, Viton et Nitrile, en fonction de la compatibilité des fluides et de la tolérance à la température.

l Étape 5: Taille de la soupape et caractéristiques d'écoulement

Le dimensionnement approprié garantit des performances et une fiabilité optimales:

Taille de la soupape: sélectionnez la taille de la soupape en fonction du diamètre du tuyau, du débit et des considérations de chute de pression.

Caractéristiques d'écoulement: considérez le coefficient d'écoulement de la valve (CV) pour vous assurer qu'il répond aux exigences de contrôle de l'écoulement souhaitées.

l Appel à l'action

Êtes-vous prêt à trouver la valve de papillon parfaite pour vos besoins? Contactez-nous dès aujourd'hui pour explorer notre gamme complète de vannes de papillons, y compris les options industrielles, en PVC, en acier inoxydable et pneumatique. Nos experts sont là pour vous aider à sélectionner la meilleure vanne pour votre application et à garantir des performances optimales.

l Conclusion

Le choix de la bonne soupape de papillon implique un examen attentif des exigences d'application, du type de vanne, des matériaux, des connexions finales, de la taille et du respect des normes de l'industrie. En suivant ce guide étape par étape, vous pouvez choisir en toute confiance la vanne de papillon idéale pour vos besoins spécifiques, en garantissant des performances et une fiabilité optimales dans votre système de contrôle des fluides. Consultez des experts de l'industrie et des fournisseurs de confiance pour des conseils et un soutien supplémentaires tout au long du processus de sélection. Tout intéressé par la vanne de papillon, accueille les demandes de vos demandes de votre part. Consultez-nous à dekai@worldsvalve.com
