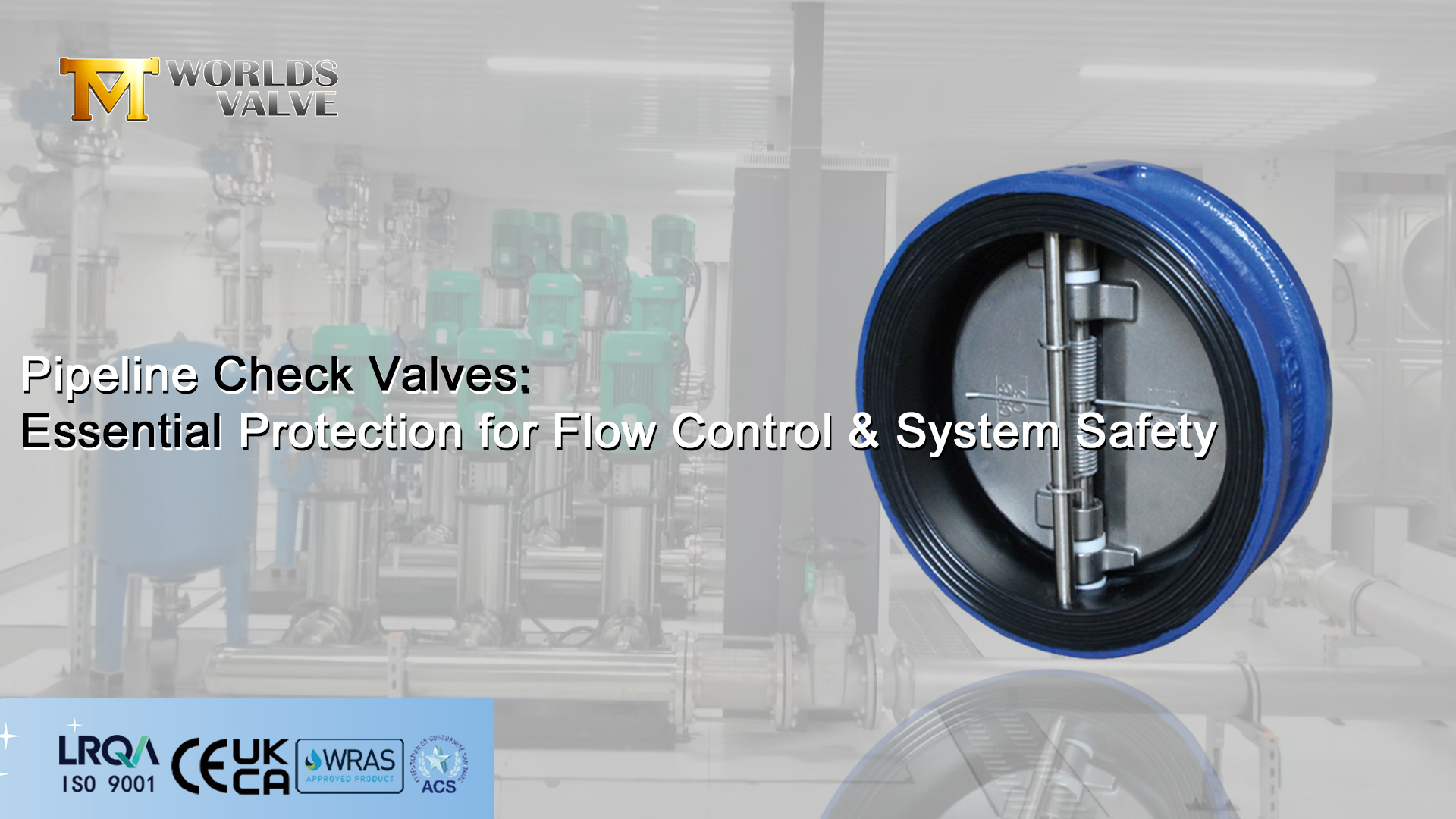

Clapets anti-retour de pipeline : protection essentielle pour le contrôle du débit et la sécurité du système

Dans tout pipeline industriel, le maintien d'un flux unidirectionnel strict n'est pas seulement une question d'efficacité : c'est une exigence fondamentale pour la sécurité du système, la protection des équipements et la continuité opérationnelle. Pipeline clapets anti-retour servir de gardiens critiques et automatiques qui appliquent ce principe, empêchant ainsi les événements de reflux coûteux et dangereux. Cet article explique le rôle essentiel des clapets anti-retour, comment ils protègent et améliorent les systèmes de canalisations, et fournit un cadre clair pour sélectionner et entretenir la vanne adaptée à votre application spécifique.

1. Qu'est-ce qu'un clapet anti-retour pour pipeline ?

Un clapet anti-retour pour pipeline est un dispositif mécanique à actionnement automatique conçu pour permettre au fluide (liquide ou gaz) de s'écouler librement dans une direction tout en empêchant automatiquement le reflux (reflux). Contrairement aux vannes à commande manuelle, elle ne nécessite aucune commande externe, fonctionnant uniquement sur la base de la pression différentielle créée par le débit lui-même.

• Fonctionnement de base : Lorsque la pression du débit avant dépasse la pression en aval, le mécanisme interne de la vanne (un disque, une bille ou un piston) s'ouvre. Si le débit diminue, s'arrête ou tente de s'inverser, ce mécanisme se ferme rapidement, formant un joint contre le siège de la vanne.

• Objectif principal : Sa fonction principale est la prévention du reflux, qui protège les pompes, les compresseurs et autres équipements en aval contre les dommages, empêche le mélange des fluides (contamination) et maintient l'intégrité de la pression du système.

• Conceptions courantes : Comprend des clapets anti-retour à balançoire, à bille, à piston, à levage et à double plaque, chacun optimisé pour différentes conditions de pression, de débit et d'installation.

2. Le rôle critique : prévenir les dommages et les pannes du système

Le reflux est l’une des principales causes d’inefficacité et de défaillance des systèmes de pipelines. Les clapets anti-retour constituent une première ligne de défense contre :

• Dommages à l'équipement : Le flux inversé peut faire fonctionner les pompes à l'envers, endommageant les roues et les joints. Cela peut également entraîner des coups de bélier, des coups de bélier destructeurs qui peuvent rompre les tuyaux et les raccords.

• Contamination du processus : Dans les systèmes traitant différents fluides (par exemple, eaux propres ou usées, ou différents produits chimiques), le reflux peut entraîner une contamination croisée, compromettant la qualité du produit ou créant des risques pour la sécurité.

• Temps d'arrêt du système et réparations coûteuses : Les dommages causés par un reflux incontrôlé entraînent souvent des arrêts imprévus, des remplacements de composants coûteux et des opérations de nettoyage.

En garantissant que le débit se déplace uniquement dans la direction prévue, les clapets anti-retour contribuent directement à la fiabilité et à la sécurité du système et à la réduction du coût total de possession.

3. Améliorer l'efficacité et les performances du système

Au-delà de la protection, un clapet anti-retour correctement spécifié contribue activement à l'efficacité opérationnelle :

• Maintenir un débit et une pression stables : En éliminant les inversions de débit, les clapets anti-retour aident à stabiliser la pression et les débits du système, conduisant ainsi à des performances de processus plus constantes.

• Réduire la consommation d'énergie : Ils empêchent la perte des fluides pompés vers l'arrière dans le système, ce qui gaspille de l'énergie. Protéger les pompes de la rotation inverse améliore également leur efficacité et leur durée de vie.

• Minimiser la chute de pression : Les conceptions de clapets anti-retour modernes et de haute qualité (comme nos clapets anti-retour à double plaque chez Worlds Valve) sont conçues pour des chemins d'écoulement rationalisés, créant une résistance et une perte de pression minimales lorsqu'elles sont ouvertes.

4. Comment choisir le bon clapet anti-retour : un cadre de sélection

La sélection de la vanne optimale est cruciale. Considérez ces quatre piliers :

1. Applications et médias :

• Type de fluide : Eau, pétrole, produits chimiques, gaz, boues ?

• Propriétés : Température, viscosité, corrosivité, propreté (présence de solides).

2. Paramètres de performances :

• Pression nominale : La vanne doit résister à la pression de fonctionnement maximale du système (PSI/Bar).

• Exigences de débit : Débit requis (valeur Cv/Kv) et vitesse.

• Étanchéité requise : Une fermeture étanche aux bulles est-elle nécessaire ou une fuite est-elle acceptable ?

3. Conception et matériau de la vanne :

• Sélection du type : Swing (service général), bille (haut débit), piston (haute pression/pulsation), plaquette double (compacte, fermeture rapide, faible chute de pression).

• Compatibilité des matériaux : Les matériaux du corps (fonte, fonte ductile, acier au carbone, acier inoxydable), des garnitures et des joints (EPDM, NBR, Viton®, PTFE) doivent résister à la corrosion et à l'usure du fluide.

4. Installation et entretien :

• Type de connexion : Plaquette (entre brides), cosse (service de fin de ligne), bride (pour une pression plus élevée/connexion robuste).

• Orientation : Peut-il être installé horizontalement, verticalement ou en biais ? (Suivez les directives du fabricant).

• Accessibilité : Y a-t-il de l'espace disponible pour l'entretien et l'inspection ?

5. Assurer la fiabilité à long terme : meilleures pratiques d'installation et de maintenance

Mise en place :

• Assurez-vous d’un bon alignement du pipeline pour éviter toute contrainte sur le corps de la vanne.

• Suivez les longueurs de tuyaux droits recommandées en amont et en aval pour un fonctionnement optimal du disque/plaque et pour minimiser les turbulences.

• Installez dans le bon sens comme spécifié (la flèche sur le corps de la vanne indique le sens du débit).

Entretien :

• Inspection régulière : Vérifiez périodiquement les fuites externes, les bruits inhabituels ou la corrosion visible.

• Tests fonctionnels : Dans les systèmes à débit intermittent, assurez-vous que la vanne s'ouvre et se ferme librement et qu'elle n'est pas bloquée ouverte ou fermée par des débris.

• Stratégie préventive : Pour les applications critiques, envisagez un programme programmé d’inspection et de remplacement de pièces basé sur les heures ou les cycles de fonctionnement.

6. Worlds Valve : votre partenaire dans la protection des pipelines

Chez Tianjin Worlds Valve Co., Ltd., nous comprenons qu'un clapet anti-retour est un investissement vital pour la santé de votre système. Nous sommes spécialisés dans la fourniture de solutions hautes performances, en particulier nos clapets anti-retour efficaces à double plaque, qui sont idéaux pour une large gamme d'applications de pipelines en raison de leurs :

• Fermeture rapide et fiable pour éviter les coups de bélier.

• Conception compacte et légère pour une installation facile.

• Faible chute de pression pour un fonctionnement économe en énergie.

Nos vannes sont fabriquées selon un système de gestion de la qualité certifié ISO9001 et sont conçues pour répondre aux normes internationales. Nous prenons en charge la personnalisation (OEM/ODM) pour garantir l'adaptation parfaite aux exigences uniques de votre système et offrir une assistance fiable à une clientèle mondiale dans les secteurs de l'eau, du pétrole et du gaz, de la chimie et de l'industrie.

Conclusion

Un clapet anti-retour pour pipeline est bien plus qu’un simple composant ; il s'agit d'une protection essentielle pour votre équipement et l'intégrité de vos processus. En comprenant sa fonction, en sélectionnant soigneusement la conception adaptée à vos besoins et en suivant des pratiques de maintenance appropriées, vous pouvez garantir des décennies de fonctionnement fiable, efficace et sûr.

Pour des solutions de clapets anti-retour robustes et certifiées, appuyées par une expertise technique et une expérience mondiale, contactez Worlds Valve dès aujourd’hui. Laissez-nous vous aider à spécifier la vanne optimale pour protéger votre investissement dans le pipeline.
