Gauche Vs. Lug Vs. Vannes papillons à double brille: comment choisir le bon type

#	Table des matières
1 et 1	Vannes de papillon de type tranche
2	Vannes de papillon
3 et 3	Vannes de papillon à bride double
4	Comment choisir: 5 facteurs critiques
5	Étude de cas: sélection des vannes pour une expansion de la plante chimique
6.	FAqs
7	Pourquoi s'associer à Tianjin Worlds Valve?
8	Appel à l'action
9.	Contactez-nous

Vannes de papillon sont indispensables au contrôle des liquides dans les industries allant du traitement de l'eau au traitement chimique. Cependant, la sélection du type de valve droit - Wafer, Lug ou Double Blying - a un impact significatif sur les performances du système, les coûts d'installation et l'efficacité de maintenance. Dans ce guide, nous décomposons les différences, les applications et les critères de sélection pour chaque type, vous permettant de prendre des décisions éclairées adaptées aux besoins de votre projet.

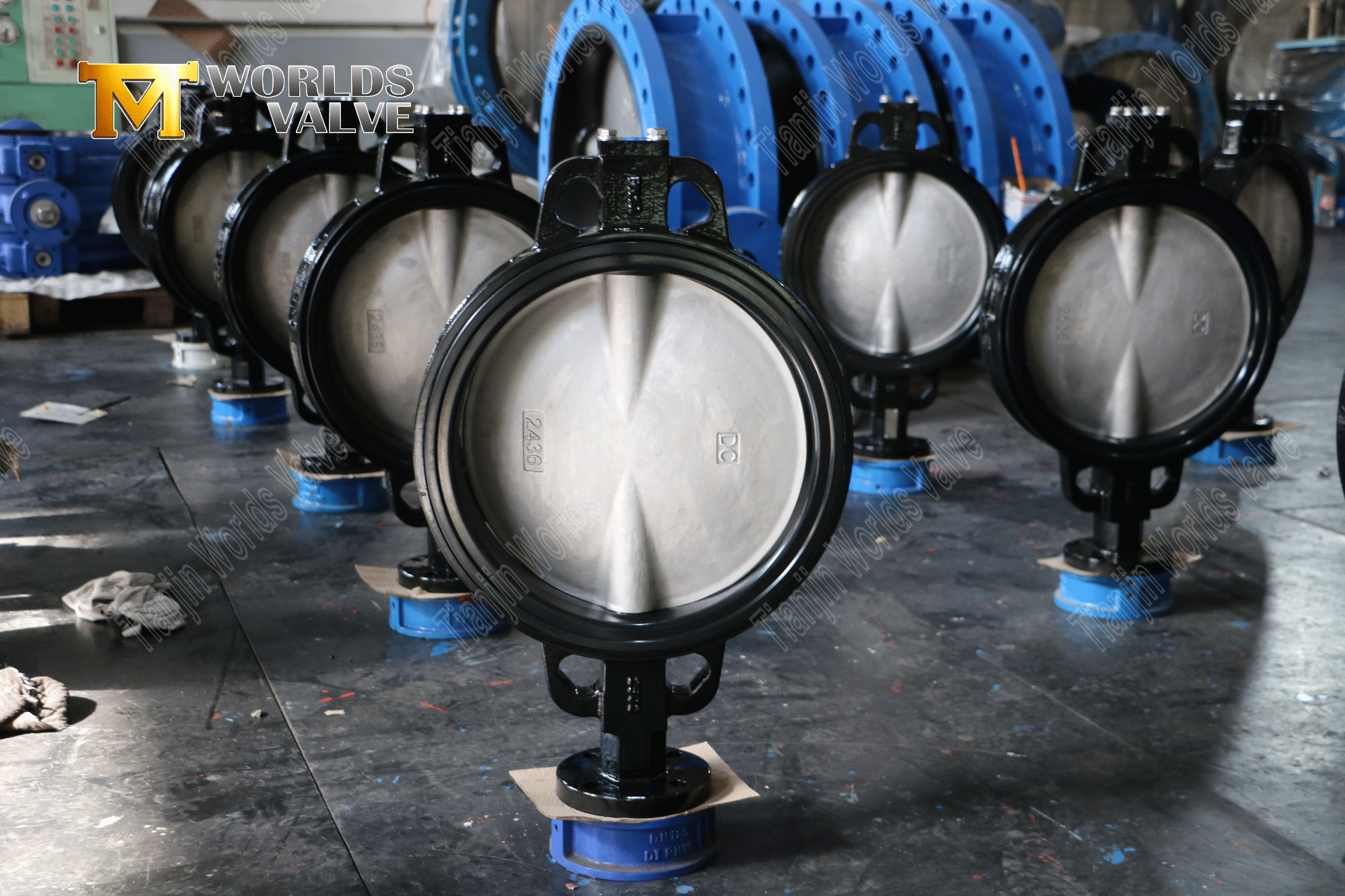

1 et 1 Vannes de papillon de type tranche

Conception et fonctionnalité

• Structure: A vanne de plaquette est conçu pour s'adapter parfaitement entre deux brides de tuyaux, fixées par des boulons qui traversent l'ensemble entier.

• Poids et coût: Léger et économique en raison d'une utilisation minimale des matériaux.

• Installation: Nécessite un alignement avec les deux brides mais manque d'inserts filetés.

Pros

• Économie d'espace: Idéal pour les systèmes compacts avec un espace limité.

• Rentable: 20–30% moins cher que les vannes à crampe ou à double viande.

• Installation rapide: Pas besoin de faire correspondre les trous de boulons sur les tuyaux.

Inconvénients

• Pas d'isolement du pipeline: Ne peut pas isoler les sections du pipeline pour la maintenance.

• Limites de pression: Généralement évalué pour les pressions inférieures (jusqu'à la classe 150).

Mieux pour

• Systèmes CVC.

• Plantes de traitement de l'eau avec des milieux non corrosifs.

• Processus chimiques à basse pression.

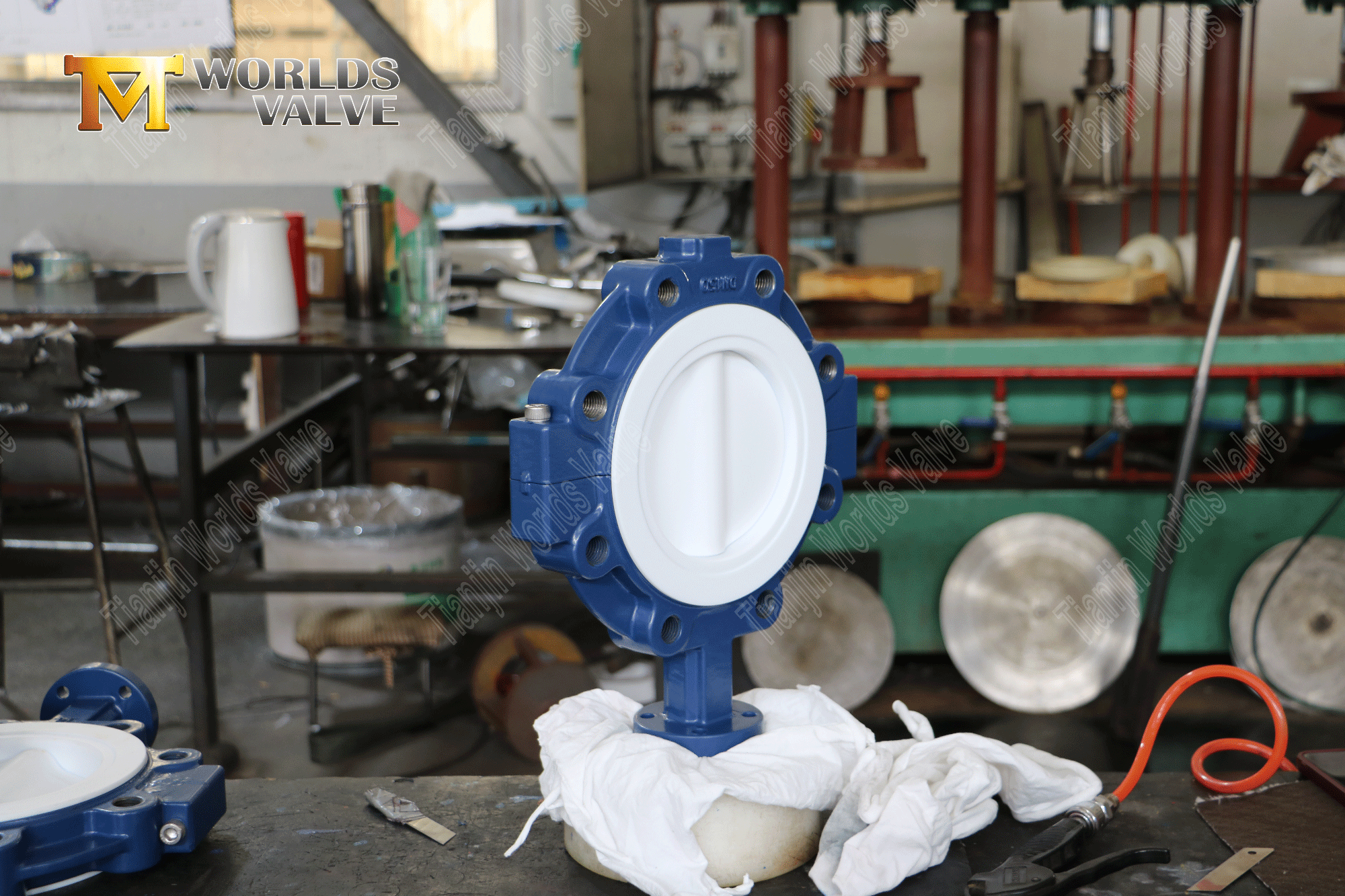

2 Vannes de papillon

Conception et fonctionnalité

• Structure: Caractéristiques des inserts filetés (pattes) des deux côtés, permettant à la vanne d'être boulonnée directement à chaque bride indépendamment.

• Poids et coût: Plus lourd et 15 à 20% plus cher que les vannes à la plaquette.

Pros

• Isolement du pipeline: Permet l'isolement de la section sans démonter l'ensemble du pipeline.

• Versatilité: Convient aux systèmes nécessitant une maintenance fréquente.

• Tolérance à la pression plus élevée: Évalué jusqu'à la classe 300.

Inconvénients

• Installation complexe: Nécessite un alignement précis des trous de boulons.

• Conception plus volumineuse: Pas idéal pour les espaces serrés.

Mieux pour

• Systèmes de protection contre les incendies.

• Pipelines industriels nécessitant un entretien périodique.

• Applications de pétrole et de gaz à pression modérée.

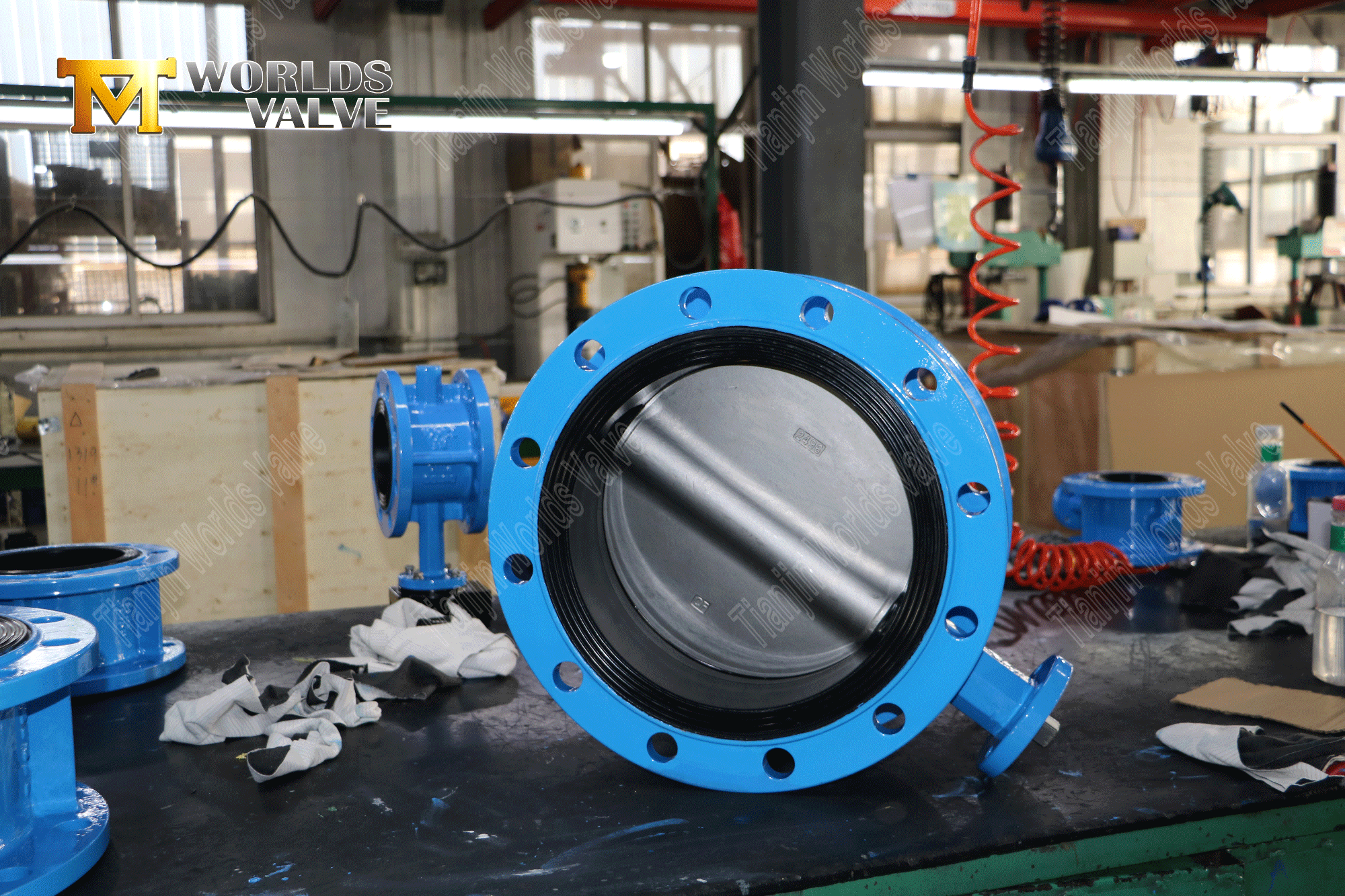

3 et 3 Vannes de papillon à bride double

Conception et fonctionnalité

• Structure: Intègre des brides aux deux extrémités, soudées ou boulonnées au corps de la valve.

• Poids et coût: Les plus lourds et les plus chers (30 à 50% plus coûteux que les vannes de pattes).

Pros

• Scellon robuste: Design à double avion Assure des performances à l'épreuve des fuites dans les systèmes à haute pression.

• Capacité à haute pression: Évalué jusqu'à la classe 600.

• Durabilité: Idéal pour les médias abrasifs ou corrosifs.

Inconvénients

• Installation complexe: Nécessite un soudage ou un boulonnage spécialisé.

• Exigences de l'espace: Pas adapté aux configurations compactes.

Mieux pour

• Pipeaux d'huile et de gaz à haute pression.

• Les plantes chimiques manipulant des fluides corrosifs.

• Systèmes de vapeur de production d'énergie.

4Comment choisir: 5 facteurs critiques

• Pression du système

Basse pression (≤150 psi): vannes à la plaquette.

Pression modérée (150–300 psi): vannes de roue.

Haute pression (300+ psi): vannes à bride double.

• Besoins de maintenance

Entretien fréquent: vannes à bride ou double à bride (pour l'isolement).

Entretien minimal: vannes à plaquettes.

• Contraintes d'espace

Espaces restreints: vannes de plaquettes.

Ample d'espace: vannes à bride ou double à bride.

• Type de support

Médias corrosifs / abrasifs: vannes à bride double avec doublure PTFE.

Médias non corrosifs: Vannes à plate-forme ou à roue.

• Budget

Projets sensibles aux coûts: vannes à plaquettes.

Investissement à long terme: vannes à bride ou double à bride.

5Étude de cas: sélection des vannes pour une expansion de la plante chimique

Une usine chimique en Allemagne avait besoin de valves pour un nouveau pipeline d'acide sulfurique (classe 300, 200 ° C). Après avoir évalué:

• Vannes de plaquettes: Rejeté en raison de limitations de pression.

• Vannes de roue: Considéré mais manquant de résistance à la corrosion.

• Vannes à bride double avec doublure PTFE: Chosé pour leur cote de classe 300, leur capacité d'isolement et leur résistance chimique.

• Résultat: Zéro fuites et 40% de coûts de maintenance inférieurs sur 2 ans.

6.FAQ

Q1: Les vannes de la tranche peuvent-elles gérer la vapeur?

UN: Seulement de vapeur à basse pression (≤ 150 psi). Pour une vapeur à haute pression, utilisez des vannes à bride double.

Q2: Les vannes de roue sont-elles adaptées aux systèmes d'eau potable?

UN: Oui, surtout avec les sièges EPDM conformes à la FDA.

Q3: Comment assurer la compatibilité des brise?

UN: Faites correspondre les normes de bride entre la valve et le pipeline.

7Pourquoi s'associer à Tianjin Worlds Valve?

• Expertise dans les services OEM / ODM

En tant qu'usine de soupape de papillon de papillon doublé de fidèle PTFE, nous proposons des solutions personnalisées adaptées à vos besoins spécifiques. De la conception à la livraison, nous assurons une exécution transparente.

• Reach Global avec support local

Avec une présence dans plus de 50 pays, nous fournissons une livraison en temps opportun et un support client dédié dans le monde entier.

• Prix ​​compétitifs

Nos processus de fabrication efficaces et nos économies d'échelle nous permettent d'offrir des vannes de haute qualité à des prix compétitifs.

• Service après-vente complet

Nous avons une équipe technique professionnelle qui fournit des services de support technique, de conseils d'installation et de maintenance.

8Appel à l'action

Vous ne savez toujours pas quel type de vanne correspond à votre projet? Consultez nos ingénieurs pour des conseils personnalisés!
