Les joints sont-ils toujours nécessaires pour un vanne papillon à ergot? Choisir le bon joint affecte les fuites et la sécurité. Dans cet article, nous explorons les cas où les joints sont essentiels et vous apprendrez des conseils d'installation, des méthodes d'étanchéité et les meilleures pratiques.

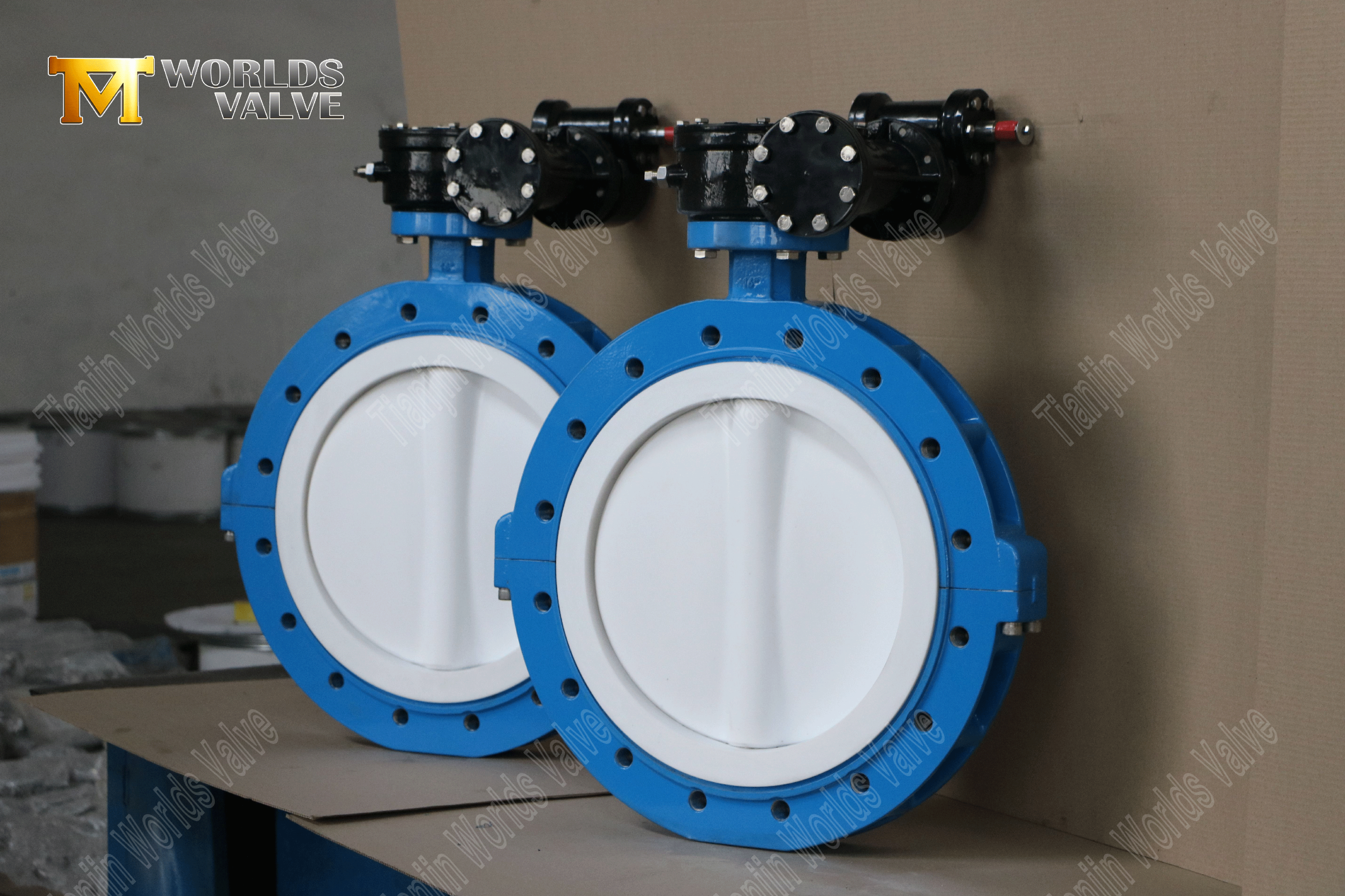

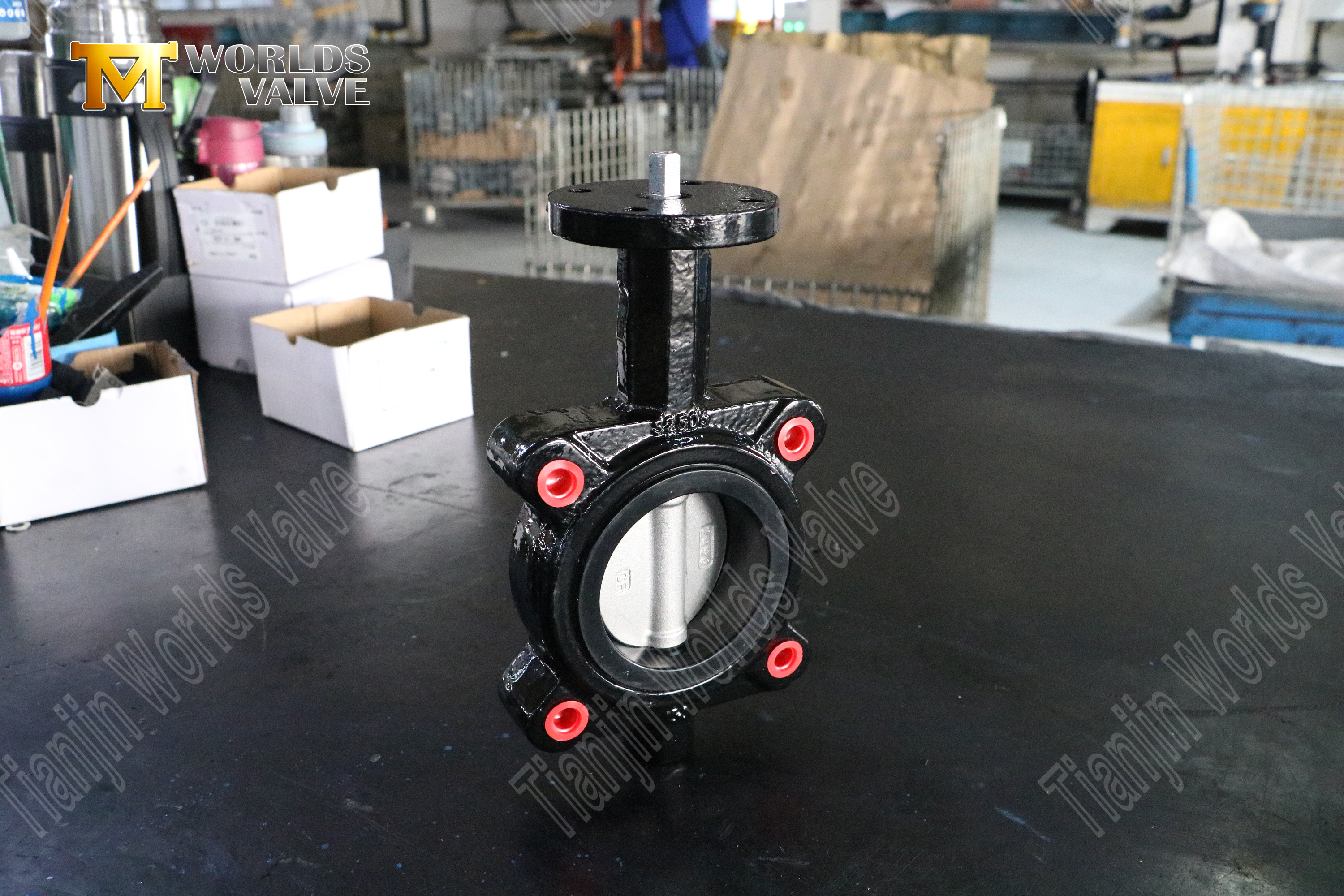

Une vanne papillon à ergots est une vanne quart de tour comportant des pattes filetées des deux côtés du corps de la vanne. Ces cosses permettent à la vanne d'être boulonnée directement aux brides du pipeline, offrant ainsi une connexion mécanique solide. Le disque de la vanne tourne à 90 degrés pour réguler le débit, tandis que le siège de la vanne assure une bonne étanchéité. Par rapport aux vannes de type plaquette, les vannes à ergot conviennent aux applications de fin de ligne dans certaines plages de pression, bien que les utilisateurs doivent vérifier les pressions nominales maximales autorisées pour garantir la sécurité.
Les vannes à oreilles utilisent souvent des joints souples tels que l'EPDM, le PTFE ou le NBR. Ces matériaux s'appuient sur la pression du fluide pour maintenir le contact avec le disque, offrant ainsi une étanchéité efficace pour les systèmes basse à moyenne pression. Les applications à haute pression ou haute température peuvent nécessiter des joints métal sur métal ou des joints de vanne papillon supplémentaires pour un fonctionnement fiable. Les conceptions de cosses à double plaque réduisent les coups de bélier, permettent une maintenance à une seule extrémité et offrent une excellente protection aux canalisations sensibles.
Tableau 1 : Principales différences entre les vannes à cosse et les vannes à plaquettes
Caractéristique | Vanne papillon à cosse | Vanne papillon à plaquettes |
Mise en place | Boulonné via des pattes | Serré entre les brides |
Utilisation en fin de ligne | Possible (vérifier la pression nominale) | Non recommandé |
Entretien | Suppression d'une seule extrémité | Arrêt complet de la ligne requis |
Pression nominale | Moyen-élevé | Moyen |
Expansion thermique | Moins sensible | Plus sensible |
Astuce : Comprendre la construction de la vanne et la compatibilité des joints est essentiel avant de décider de l'utilisation du joint.
Les vannes papillon à cosse sont privilégiées pour leur montage sécurisé, leur entretien facile et leur étanchéité fiable. Les cosses filetées offrent une connexion mécanique solide qui résiste au desserrage causé par les fluctuations de pression ou la dilatation thermique. Cela les rend idéaux pour les pipelines à moyenne et haute pression où le maintien de l’intégrité du système est essentiel.
Un avantage majeur est la maintenance unique. Contrairement aux vannes à plaquettes, qui nécessitent un démontage complet de la ligne, les vannes à ergot peuvent être entretenues d'un côté sans affecter l'autre bride. Cela réduit les temps d'arrêt, diminue les coûts de main-d'œuvre et améliore l'efficacité opérationnelle. Les vannes à oreilles présentent également une plus grande stabilité thermique, ce qui les rend adaptées aux canalisations soumises à des variations de température. Une étanchéité correcte des vannes à oreilles, combinée à une sélection appropriée des joints si nécessaire, garantit un fonctionnement sans fuite et protège l'équipement en aval.
De plus, les vannes à oreilles améliorent la sécurité dans les systèmes industriels. Les boulons filetés uniformément répartis empêchent le desserrage accidentel, tandis qu'une installation correcte évite une compression inégale qui pourrait compromettre l'étanchéité. Dans les environnements soumis à haute pression, à des produits chimiques corrosifs ou à des fluctuations de température, les vannes papillon à cosse avec joints compatibles offrent une solution fiable et durable.
Astuce : Sélectionnez des vannes papillon à ergots pour les systèmes où la disponibilité, la sécurité et l'efficacité de la maintenance sont des priorités.
L'étanchéité est essentielle pour éviter les fuites, maintenir la pression et garantir un fonctionnement sûr. Les joints souples comme l'EPDM, le PTFE et le NBR fonctionnent bien dans les systèmes à basse et moyenne pression, tandis que les joints ou joints métal sur métal sont recommandés pour les fluides à haute pression ou corrosifs. Une bonne étanchéité des vannes à oreilles garantit la fiabilité du système, évite les pertes de fluide et protège les équipements en aval. Les joints peuvent combler des espaces mineurs causés par des imperfections de bride ou une dilatation thermique, maintenant ainsi un contact constant entre le disque et le siège de vanne. L'inspection et l'entretien réguliers des joints d'étanchéité et des garnitures permettent de détecter l'usure précocement, évitant ainsi les temps d'arrêt imprévus et garantissant la longévité.
Astuce : Planifiez des inspections régulières des joints et des joints pour maintenir un fonctionnement sans fuite.
Les joints servent d'interface entre le corps de la vanne et la bride du pipeline, comblant les espaces et améliorant les performances d'étanchéité. Le choix du bon joint de vanne papillon est crucial, en fonction du type de fluide, de la pression et de la température. Les joints en caoutchouc conviennent aux systèmes d'eau ou d'air, tandis que les joints en PTFE ou en métal sont recommandés pour les canalisations chimiques ou les applications à haute température. L'utilisation du bon joint évite les fuites, minimise l'usure et prolonge la durée de vie de la vanne. Le placement correct du joint permet également de légers désalignements de bride, garantissant une étanchéité uniforme et des performances constantes.
L’efficacité de l’installation est un avantage clé des vannes papillon à oreilles. Les cosses filetées permettent un boulonnage direct sur les brides et permettent le retrait d'une seule extrémité. L'installation correcte d'une vanne papillon implique un alignement correct des brides, l'application du couple recommandé et un positionnement soigneux du joint. Un mauvais alignement ou un couple inégal peuvent compromettre les performances de la vanne et réduire la durée de vie des joints et des garnitures. Même dans des installations industrielles restreintes, les vannes à oreilles peuvent être installées rapidement sans interférer avec les équipements environnants, réduisant ainsi la main d'œuvre et les temps d'arrêt.
Les vannes papillon à cosse sont conçues pour gérer les applications moyennes à hautes pressions. Les pattes filetées assurent la stabilité mécanique, même sous pression fluctuante. Les changements de température peuvent avoir un impact sur l’étanchéité, et les joints aident à s’adapter à la dilatation thermique pour éviter les fuites. Les conceptions à double plaque réduisent également les coups de bélier, protégeant ainsi le pipeline et les équipements en aval. Le choix des exigences appropriées en matière de joints de vanne garantit une étanchéité fiable sous différentes pressions et températures. La sélection de matériaux capables de résister à la pression maximale et à la plage thermique du système est essentielle pour éviter une défaillance prématurée.
Les vannes papillon à cosse sont très polyvalentes et utilisées dans un large éventail de secteurs industriels. Dans le traitement de l’eau, ils empêchent le reflux et maintiennent la pression. Les oléoducs et les gazoducs bénéficient d’une tolérance aux hautes pressions et températures. Dans le traitement chimique, les vannes à oreilles dotées de joints appropriés garantissent une manipulation sûre des fluides corrosifs. Les centrales électriques utilisent des vannes à ergot dans les conduites de vapeur où la pression et la stabilité thermique sont essentielles. Les systèmes de CVC et de fluides industriels utilisent des vannes à ergot pour le contrôle de l'air et des liquides à basse et moyenne pression.
La sélection du bon joint est essentielle pour chaque application. Le PTFE est préféré pour les canalisations de produits chimiques, tandis que l'EPDM ou le NBR fonctionnent bien pour les systèmes d'eau. Une installation correcte et une inspection régulière garantissent des performances fiables des vannes et des joints. L'adaptation du type de vanne, du matériau du joint et des conditions de fonctionnement permet aux ingénieurs d'optimiser l'efficacité du système tout en minimisant les coûts de maintenance.
Lors de la sélection d’une vanne papillon à oreilles, la première étape consiste à évaluer minutieusement les exigences de pression et de température du système. Les systèmes basse pression, tels que les conduites d'eau ou de CVC, peuvent nécessiter uniquement des joints souples comme l'EPDM, le NBR ou le PTFE pour maintenir une étanchéité efficace des vannes à oreilles. Ces joints souples offrent une élasticité, s'adaptent aux désalignements mineurs entre la vanne et la bride et assurent une étanchéité adéquate sans joints supplémentaires. Cependant, à mesure que la pression du système augmente, en particulier dans les pipelines de pétrole, de gaz ou de produits chimiques, les joints souples à eux seuls peuvent ne pas offrir une protection suffisante contre les fuites. Dans ces cas, des joints de vanne papillon supplémentaires ou des joints métal sur métal sont recommandés pour résister aux hautes pressions et empêcher les fuites de fluide. Les variations de température jouent également un rôle crucial. Pour les systèmes fonctionnant à des températures élevées, les joints souples peuvent se dégrader plus rapidement, compromettant ainsi l'efficacité de l'étanchéité. Les joints métalliques ou composites peuvent maintenir l’intégrité de l’étanchéité sur une plage de températures plus large. Les ingénieurs doivent calculer la pression de fonctionnement maximale, la pression de surpression et les cycles thermiques attendus pour sélectionner une combinaison de vanne et de joint qui garantit un fonctionnement fiable et sans fuite, protégeant les équipements en aval contre les dommages potentiels et minimisant les temps d'arrêt imprévus.
Astuce : consultez toujours les valeurs nominales de pression et de température du fabricant et envisagez d'ajouter des joints pour des conditions de contraintes élevées afin d'éviter les fuites.
Les applications de fin de ligne présentent des défis uniques pour les vannes papillon à oreilles. Contrairement aux vannes de type plaquette, les vannes à oreilles peuvent être installées à l'extrémité d'un pipeline, mais la pression maximale autorisée doit être vérifiée. Lorsqu'il est installé comme vanne d'extrémité, le corps de la vanne n'est soutenu que d'un seul côté, ce qui peut réduire sa pression nominale effective. Dans de telles configurations, un joint correctement sélectionné devient crucial pour maintenir une étanchéité parfaite à l’interface vanne-bride. Ignorer ces limitations de pression peut entraîner l'éclatement du joint, sa déformation ou une défaillance de la vanne, provoquant potentiellement des fuites ou des arrêts du système. De plus, certains pipelines à haute pression ou à haute température peuvent nécessiter des joints renforcés de métal pour fournir un support mécanique et assurer la stabilité de l'étanchéité. Les ingénieurs doivent évaluer à la fois les pressions de fonctionnement et la résistance des matériaux de la vanne lorsqu'ils envisagent des applications en fin de ligne, en s'assurant que la vanne et le joint peuvent gérer en toute sécurité les conditions de pointe. En pratique, la spécification de joints conformes aux normes telles que ASME, API ou ISO garantit la fiabilité, en particulier dans les systèmes critiques où des fuites pourraient entraîner des risques pour la sécurité ou un impact sur l'environnement.
Astuce : Vérifiez les directives du fabricant pour l'utilisation en fin de ligne et installez toujours des joints conçus pour la pression maximale du système afin d'éviter les risques opérationnels.
Le type de fluide ou de gaz transporté à travers un pipeline influence considérablement le choix du joint et le matériau du siège de vanne pour les vannes papillon à oreilles. Différents fluides interagissent différemment avec les joints et les garnitures de vanne. Par exemple, l’eau et les liquides non corrosifs sont compatibles avec les joints standards EPDM ou NBR. L'huile et les fluides à base de pétrole peuvent nécessiter des joints FKM ou PTFE en raison de leur résistance chimique. Les produits chimiques corrosifs, les acides et les saumures nécessitent des joints en PTFE, en métal ou en composite de haute qualité capables de résister aux attaques chimiques sans dégradation. Les conduites de vapeur, en particulier à haute température, nécessitent des joints qui maintiennent l'élasticité et la compression sous dilatation thermique. L'utilisation de joints incompatibles peut entraîner une dégradation chimique, des fuites, une usure prématurée du disque et du siège de la vanne, ainsi qu'un éventuel temps d'arrêt du système. Les ingénieurs doivent prendre en compte non seulement les propriétés chimiques du fluide, mais également ses caractéristiques de pression, de température et de débit lors de la sélection des sièges et des joints de vanne. Une bonne compatibilité des supports garantit un fonctionnement fiable à long terme, réduit la fréquence de maintenance et évite des réparations d’urgence coûteuses.
Les exigences de maintenance jouent un rôle important dans la sélection des joints et des vannes. L'un des principaux avantages des vannes papillon à oreilles est leur capacité de retrait à une seule extrémité, qui permet au personnel de maintenance d'accéder à la vanne sans arrêter l'ensemble du pipeline. Cette conception réduit les temps d'arrêt et simplifie le remplacement des joints. Pour les systèmes fonctionnant fréquemment ou avec des changements de pression cycliques, les joints peuvent subir une usure plus importante et nécessiter une inspection régulière. La mise en œuvre d'un programme de maintenance proactif permet de détecter rapidement la détérioration des joints, d'éviter les fuites et de minimiser les coûts de maintenance imprévus. De plus, les vannes des processus critiques, tels que les canalisations de produits chimiques ou de centrales électriques, bénéficient de joints faciles à remplacer et résistants aux démontages répétés. La sélection de joints avec une durée de vie plus longue ou une construction renforcée peut encore améliorer la fiabilité, réduire les coûts de main-d'œuvre et garantir un fonctionnement continu sans compromettre la sécurité ou les performances.
Une installation correcte est essentielle pour garantir le bon fonctionnement d'une vanne papillon à ergot et que les joints conservent leurs propriétés d'étanchéité. L'alignement des brides, le couple des boulons et le positionnement des joints sont des facteurs critiques. Des brides mal alignées peuvent créer une compression inégale sur le joint, entraînant des fuites ou une défaillance prématurée. De même, l'application d'un couple excessif ou insuffisant sur les boulons peut déformer le corps de la vanne ou le joint, réduisant ainsi sa capacité d'étanchéité. Pour les canalisations présentant une dilatation thermique ou des vibrations, il est essentiel de sélectionner un joint qui s'adapte au mouvement tout en maintenant une étanchéité parfaite. De plus, dans les installations compactes ou les zones avec un espace limité, les cosses filetées du robinet à oreilles simplifient l'installation, mais une attention particulière doit être portée pour garantir un alignement correct et une compression uniforme du joint. Le respect des procédures d'installation recommandées par le fabricant, y compris la séquence de serrage des boulons et l'utilisation de lubrifiants appropriés le cas échéant, garantit des performances constantes du joint et une fiabilité à long terme de la vanne.
Astuce : Utilisez des spécifications de couple, des outils d'alignement et des séquences d'installation appropriés pour garantir une compression constante du joint et une étanchéité fiable.
Choisir le bon vanne papillon à ergot est la clé d’un fonctionnement sûr et sans fuite. Les joints jouent un rôle essentiel dans le maintien de l’étanchéité sous différentes pressions et températures. Tianjin mondes Valve Co., Ltd. fournit des vannes durables et de haute qualité qui facilitent l'installation, réduisent les besoins de maintenance et offrent des performances fiables pour une utilisation industrielle à long terme.
R : Pas toujours. Les joints dépendent des exigences de pression, de température et d’étanchéité pour assurer une bonne étanchéité des vannes à oreilles.
R : Il assure une étanchéité parfaite, évite les fuites et permet un fonctionnement fiable lors de l'installation de la vanne papillon.
R : Tenez compte de la pression du système, du type de support et des besoins de maintenance. Une sélection appropriée de joints répond aux exigences en matière de joints de vanne.
R : Oui, dans les applications à basse pression ou non critiques, des joints souples peuvent suffire. Les systèmes haute pression nécessitent un joint.
R : Les joints améliorent la protection contre les fuites, améliorent la durabilité et simplifient la maintenance lors de l'installation ou du remplacement.
