Pourquoi sont vannes papillon à cosse crucial dans les applications industrielles ? Ces vannes offrent un contrôle de débit sûr et fiable dans les environnements exigeants.
Dans cet article, nous explorerons ce qu’est une vanne papillon à ergots, ses principales caractéristiques et les endroits où elle est le plus couramment utilisée.
Vous apprendrez également comment choisir la vanne adaptée à votre système et garantir son efficacité.
L'un des avantages les plus importants d'une vanne papillon à oreilles est sa flexibilité lors de l'installation et de la maintenance. Les pattes filetées autour du corps de la vanne permettent un boulonnage direct à la vanne et aux brides, offrant ainsi une connexion simple et sécurisée sans avoir besoin de boulonnage traversant.
Cette conception rend l'installation plus simple par rapport aux vannes papillon à plaquettes, où les boulons doivent traverser le corps de la vanne et les deux brides. De plus, le boulonnage indépendant signifie que la vanne peut être facilement retirée pour l'entretien ou le remplacement sans perturber l'ensemble du système. Cette flexibilité est particulièrement précieuse dans les industries qui nécessitent un temps d'arrêt minimal, comme les usines de traitement des eaux, les raffineries de pétrole ou les usines chimiques.
Tableau 1 : Principales différences entre les vannes papillon à plaquettes et à cosses
Fonctionnalité | Vanne papillon à plaquettes | Vanne papillon à cosse |
Installation | Nécessite des boulons passant à travers le corps de la vanne et les brides | Se boulonne directement sur la vanne et les brides indépendamment |
Facilité d'entretien | Difficile à retirer sans démonter le pipeline | Peut être retiré indépendamment sans perturber le pipeline |
Gestion de la pression et du débit | Adapté aux pressions et débits inférieurs | Gère des pressions plus élevées et des volumes de débit plus importants |
Applications | Systèmes basse pression à usage général | Systèmes à haute pression, eau municipale et oléoducs |
La vanne papillon à ergot peut être retirée et remplacée plus efficacement, réduisant ainsi les coûts de main-d'œuvre et les temps d'arrêt du système, ce qui la rend idéale pour les applications nécessitant un fonctionnement continu.
Les vannes papillon à cosse excellent dans les conditions de haute pression et de débit élevé, ce qui les rend adaptées aux environnements difficiles dans des industries telles que le pétrole et le gaz, le traitement de l'eau et le traitement chimique. Ces vannes sont conçues pour maintenir une étanchéité sûre même dans des conditions de pression et de débit extrêmes, garantissant ainsi un fonctionnement fiable.
Leur construction robuste leur permet de gérer des pressions fluctuantes, ce qui est particulièrement important dans les applications impliquant des fluides ou des gaz dangereux. Qu’il s’agisse de transporter du pétrole, du gaz naturel ou des produits chimiques, on peut compter sur la vanne papillon à ergot pour maintenir l’intégrité de la pression et minimiser le risque de fuite.
De plus, la vanne papillon à ergot peut gérer efficacement des débits élevés. La grande ouverture de la vanne et le chemin d'écoulement simple aident à maintenir l'efficacité du système, réduisant ainsi le risque d'accumulation de pression ou de pertes d'énergie dans les canalisations.
La caractéristique la plus importante de la vanne papillon à cosses est sa conception unique à cosses. Les cosses sont des trous filetés placés autour du corps de la vanne, qui permettent de le boulonner directement sur les brides du pipeline. Cette configuration permet une installation et un retrait faciles sans perturber le reste du système.
Cette fonctionnalité de conception offre plusieurs avantages :
● Il simplifie l'installation, permet de gagner du temps et réduit le besoin d'outils spéciaux.
● Il permet une maintenance facile, car la vanne peut être entretenue sans démonter l'ensemble de la canalisation.
● Il fournit une connexion sécurisée et étanche, essentielle pour les applications haute pression.
Tableau 2 : Principaux avantages de la conception des cosses
Avantage | Description |
Installation simplifiée | Les cosses filetées permettent un boulonnage direct sans processus d'installation complexes. |
Entretien facile | La vanne peut être retirée indépendamment pour l'entretien, réduisant ainsi les temps d'arrêt. |
Joint étanche | La conception des pattes assure une étanchéité parfaite dans des conditions de haute pression. |
Flexibilité du système | La vanne peut être installée ou remplacée sans perturber l'ensemble du système. |

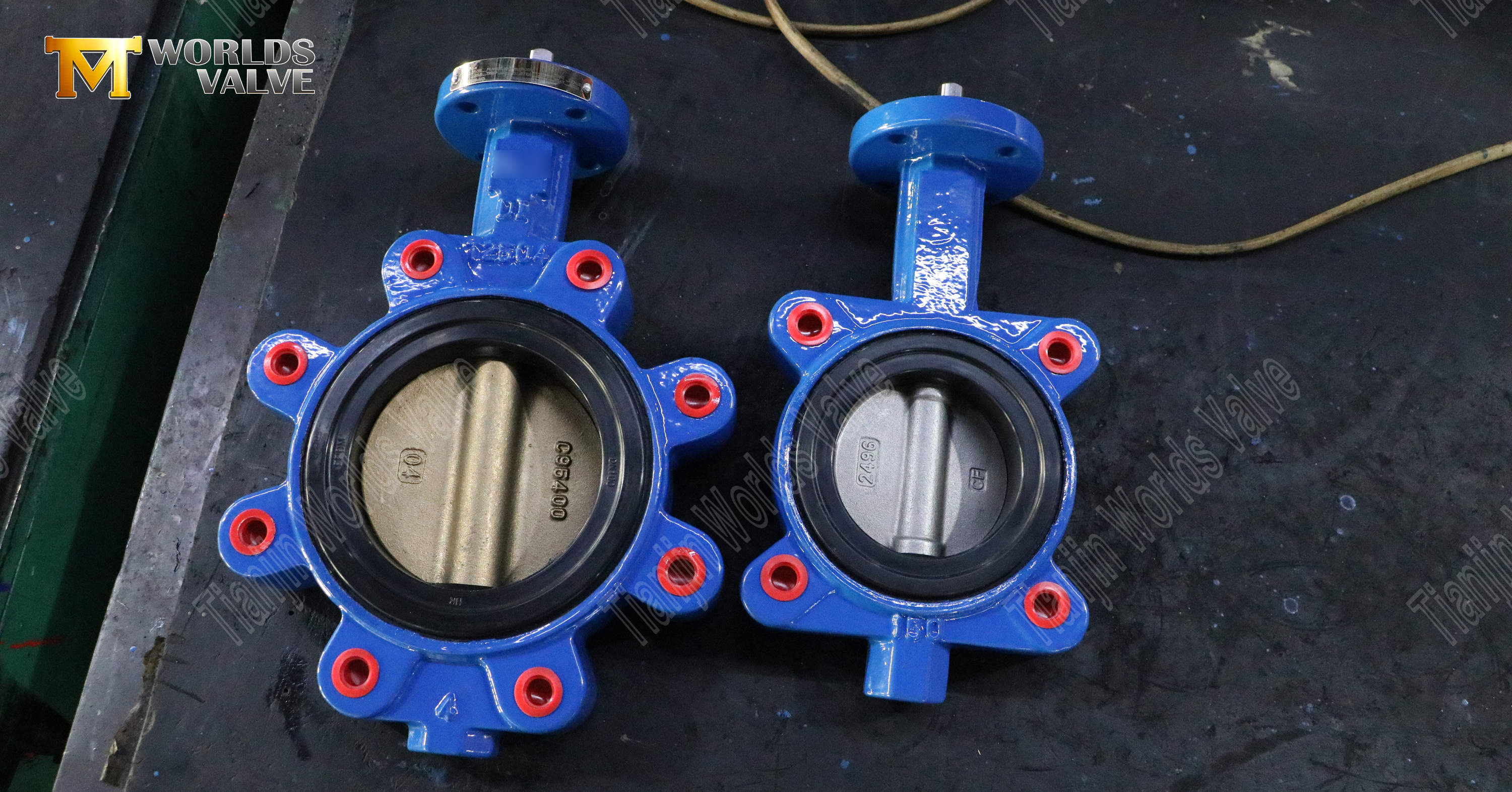

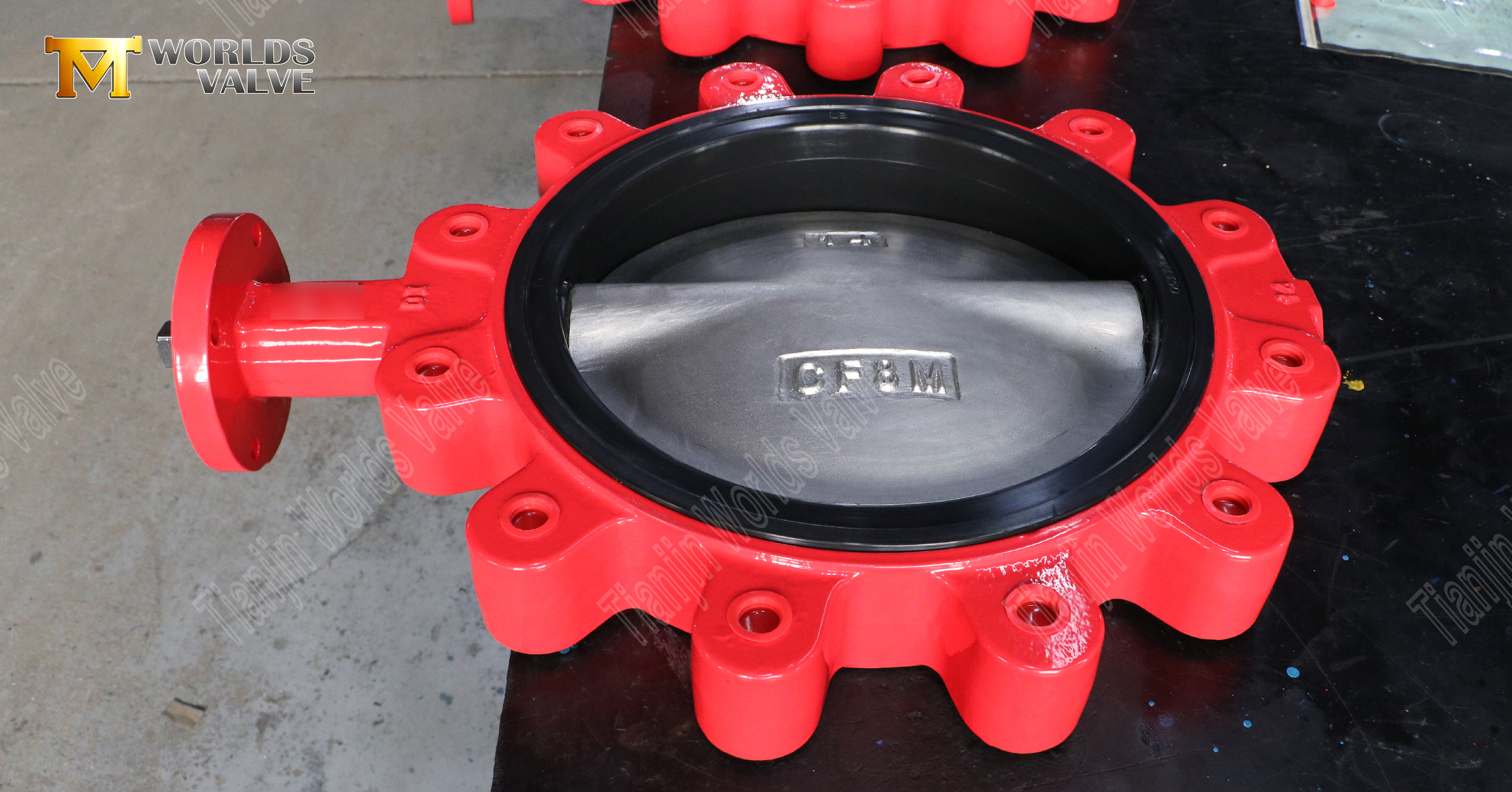

Une autre caractéristique essentielle de la vanne papillon à ergot est la polyvalence de ses matériaux. Ces vannes peuvent être réalisées à partir de divers matériaux, tels que :
● Acier inoxydable : Idéal pour les environnements corrosifs tels que le traitement chimique ou le traitement de l'eau.
● Fonte : généralement utilisée dans les applications générales ou les systèmes basse pression.
● Fonte ductile : offre une résistance et une durabilité améliorées, souvent utilisée dans les applications industrielles lourdes.
Cette polyvalence garantit que la vanne papillon à cosse peut être adaptée pour répondre aux exigences spécifiques d'un large éventail d'industries, des systèmes de distribution d'eau aux oléoducs à haute pression.
La vanne papillon à ergot est conçue pour permettre des débits élevés avec une résistance minimale. La grande ouverture de la vanne et la structure interne simplifiée contribuent à réduire les chutes de pression, améliorant ainsi l'efficacité globale de l'écoulement du fluide dans le pipeline.
Cette fonctionnalité est cruciale dans les applications où le maintien d’un flux constant est nécessaire. L'efficacité du débit élevé contribue à réduire les coûts énergétiques, car il y a moins de résistance au fluide, ce qui se traduit par un fonctionnement plus fluide et une réduction du besoin de puissance de pompage externe.
Les vannes papillon à oreilles sont des composants essentiels dans l'industrie du traitement et de la distribution de l'eau en raison de leur capacité à contrôler le débit et la pression de l'eau tout au long des différentes étapes du processus de traitement. Dans les usines de traitement des eaux, ils régulent le débit de l’eau brute, assurent le transfert efficace de l’eau traitée et gèrent la distribution de l’eau potable aux secteurs résidentiels et industriels. Leur réactivité rapide aux changements de pression et leurs capacités d'étanchéité fiables les rendent idéaux pour la gestion des eaux propres et usées.
Un avantage majeur de l’utilisation des vannes papillon à ergots dans les usines de traitement de l’eau est leur facilité d’entretien. Ces systèmes nécessitent souvent des contrôles, des réparations et des remplacements de routine pour éviter les temps d'arrêt. Avec les vannes papillon à oreilles, la maintenance est simplifiée car elles peuvent être retirées et remplacées sans perturber l'ensemble du pipeline. Les pattes permettent à la vanne d'être boulonnée directement sur les brides, garantissant ainsi que même les grands systèmes complexes peuvent rester opérationnels pendant le service.
Les usines de traitement de l’eau doivent donner la priorité à des temps d’arrêt minimaux en raison de la nature critique de la fourniture continue d’eau propre et salubre. Dans ce contexte, les vannes papillon à ergots sont indispensables car elles peuvent être entretenues sans qu'il soit nécessaire de démonter de grandes parties du système. Cela se traduit par des économies de coûts et garantit la continuité des services essentiels sans interruption significative, fournissant ainsi un approvisionnement ininterrompu en eau potable à la communauté.
De plus, la capacité de la vanne papillon à ergots à gérer différentes températures et pressions d'eau la rend polyvalente. Qu'il s'agisse d'eau chlorée, de boues ou de saumure, ces vannes peuvent gérer efficacement les différentes pressions et débits typiques des usines de traitement d'eau modernes.
Dans l'industrie pétrolière et gazière, les vannes papillon à oreilles sont particulièrement utiles pour contrôler le débit de produits pétroliers, de gaz naturel et d'autres fluides transportés dans des pipelines à haute pression. Leur conception robuste et leur capacité à assurer une étanchéité efficace même dans des conditions extrêmes les rendent indispensables dans ces environnements difficiles. Ces vannes sont spécialement conçues pour résister aux conditions de haute pression, aux charges lourdes et aux débits élevés, qui sont tous couramment rencontrés dans l'industrie pétrolière et gazière.
La vanne papillon à cosse est généralement utilisée dans les applications où la sécurité et la fiabilité sont primordiales. Par exemple, dans les opérations de forage offshore, où la sécurité des travailleurs et de l'environnement est cruciale, ces vannes jouent un rôle essentiel dans le contrôle du flux de pétrole et de gaz tout en évitant les fuites et en garantissant un fonctionnement sécurisé des pipelines. De plus, dans les canalisations souterraines profondes, qui sont souvent exposées à des pressions fluctuantes, les vannes papillon à oreilles assurent une étanchéité sécurisée qui empêche les fuites de matières dangereuses, protégeant ainsi l'ensemble du système de canalisations et réduisant les risques de déversements.
Ces vannes offrent également une facilité d'installation et de maintenance, ce qui est particulièrement critique dans les environnements difficiles. La possibilité d'effectuer la maintenance ou de remplacer les vannes de manière indépendante, sans avoir besoin de démonter le pipeline ou de perturber d'autres composants, constitue un avantage supplémentaire pour éviter des temps d'arrêt coûteux. La conception unique des cosses de la vanne permet une isolation rapide des sections du pipeline, minimisant ainsi l'impact sur les opérations pendant les travaux de réparation.
De plus, les vannes papillon à ergots sont très fiables lorsqu'il s'agit de contrôler des débits de fluides importants. Ceci est essentiel dans l’industrie pétrolière et gazière, où le maintien de débits optimaux garantit la livraison constante des produits aux raffineries et aux clients. Leur conception minimise la chute de pression et la résistance à l'écoulement, contribuant ainsi à optimiser l'efficacité énergétique de l'ensemble du système de canalisations.
Dans les systèmes CVC (chauffage, ventilation et climatisation), les vannes papillon à oreilles jouent un rôle crucial dans la régulation du débit d'air, d'eau et d'autres fluides utilisés pour le contrôle de la température et de l'humidité dans les bâtiments commerciaux et industriels. Ces vannes aident à maintenir une pression et des débits appropriés dans tout le système, garantissant ainsi le fonctionnement efficace des systèmes de chauffage, de refroidissement et de ventilation.
L'un des principaux avantages de l'utilisation de vannes papillon à oreilles dans les systèmes CVC est leur efficacité de débit élevée. Ces vannes sont conçues pour offrir une faible résistance au débit, ce qui réduit l'énergie nécessaire pour faire circuler l'air et l'eau dans tout le système. En permettant un écoulement plus fluide des fluides, ils contribuent à réduire la consommation énergétique globale des systèmes CVC, contribuant ainsi à réduire les coûts opérationnels. Cette efficacité est particulièrement importante dans les grands bâtiments ou les installations industrielles, où les économies d'énergie peuvent avoir un impact significatif sur le budget opérationnel global.
De plus, les vannes papillon à oreilles sont hautement adaptables et peuvent être personnalisées pour s'adapter à une large gamme de configurations CVC. La flexibilité dans la sélection des matériaux, qu'il s'agisse d'acier inoxydable, de fonte ou d'autres alliages, garantit que la vanne peut être adaptée pour répondre aux exigences spécifiques du système CVC. Ces vannes peuvent gérer une variété de fluides, notamment l'eau réfrigérée, la vapeur et l'eau chaude, ce qui en fait un choix polyvalent pour les systèmes CVC qui doivent maintenir différentes conditions environnementales.
La taille compacte des vannes papillon à oreilles les rend également bien adaptées à une installation dans des espaces restreints, ce qui est courant dans les systèmes CVC où l'espace disponible peut être limité. Leur conception peu encombrante garantit leur intégration transparente dans les systèmes existants sans occuper un espace précieux.
De plus, leur capacité à réguler le débit avec précision les rend idéaux pour maintenir des températures et des pressions constantes dans des environnements climatisés. Qu'il s'agisse de maintenir des températures optimales dans les immeubles de bureaux, les hôpitaux ou les centres de données, la vanne papillon à ergot contribue de manière significative à l'efficience et à l'efficacité globales du système CVC.
Lors de la sélection d’une vanne papillon à oreilles, il est important de prendre en compte les exigences spécifiques du système. Cela inclut des facteurs tels que :
● Le type de fluide ou de gaz transporté (corrosif, abrasif, etc.)
● Les conditions de température et de pression
● Le débit et la taille du pipeline
Le choix du bon matériau et de la bonne taille de vanne garantit que la vanne papillon à ergot fonctionnera de manière efficace et fiable dans les conditions de fonctionnement du système.
Choisir la bonne taille pour la vanne papillon à ergot est crucial pour des performances optimales. Si la vanne est trop petite, elle peut restreindre le débit, entraînant des inefficacités dans le système. A l’inverse, choisir une vanne trop grande pourrait entraîner une consommation d’énergie inutile. Le dimensionnement doit être basé sur le diamètre du tuyau, les débits attendus et la pression du système.
Tableau 3 : Directives relatives au dimensionnement des vannes
Facteur | Considération |
Diamètre du tuyau | Assurez-vous que la vanne correspond au diamètre du pipeline. |
Débit | Choisissez une vanne qui prend en charge le volume de débit requis. |
Pression | Assurez-vous que la vanne peut résister à la pression de fonctionnement maximale. |
Lors du choix d’une vanne papillon à ergot, il est important de penser à son entretien à long terme. Recherchez des vannes faciles d’accès et d’entretien, réduisant ainsi les temps d’arrêt. La possibilité de remplacer ou de réparer la vanne sans perturber le reste du système de pipelines rendra la maintenance continue plus rentable.
En résumé, les vannes papillon à ergots sont des composants polyvalents, fiables et économiques qui conviennent bien à une variété d'applications industrielles. Leur conception unique de cosses les rend plus faciles à installer et à entretenir par rapport aux autres types de vannes, offrant ainsi une plus grande flexibilité et réduisant les temps d'arrêt. Grâce à leur capacité à gérer des pressions élevées, des débits élevés et une gamme de matériaux, les vannes papillon à ergots constituent un excellent choix pour les industries telles que le traitement de l'eau, le pétrole et le gaz et les systèmes CVC.
Dans cet article, nous avons exploré les principales caractéristiques et avantages du Crépine de type Y, vanne papillon, vanne papillon à plaquettes. Nous avons également souligné ses applications dans des secteurs tels que le traitement de l'eau, le pétrole et le gaz et les systèmes CVC. En choisissant la bonne vanne, vous pouvez optimiser les performances et minimiser les coûts de maintenance.
Tianjin mondes Valve Co., Ltd. propose des vannes papillon à cosse de haute qualité conçues pour la durabilité et l’efficacité. Leurs produits garantissent des performances fiables dans des environnements difficiles, offrant des solutions précieuses pour une large gamme d'applications industrielles.
R : Une vanne papillon à ergot est un type de vanne avec des trous filetés sur son corps. Il est couramment utilisé pour contrôler le débit de fluides et de gaz, offrant une installation et un retrait faciles sans perturber le pipeline.
R : Contrairement aux vannes papillon à plaquettes, une vanne papillon à ergot comporte des trous filetés pour boulonner la vanne à la bride, ce qui la rend plus flexible pour la maintenance sans perturber le système.
R : Les principaux avantages incluent la facilité de maintenance, une étanchéité fiable sous haute pression et la capacité de gérer des débits importants. Ils sont parfaits pour les industries comme le pétrole et le gaz, le CVC et le traitement de l’eau.
R : Les vannes papillon à cosse sont utilisées dans diverses industries telles que le traitement de l'eau, les oléoducs et gazoducs, les systèmes CVC et le traitement chimique, où le contrôle du débit est essentiel.
R : Tenez compte de facteurs tels que le type de fluide, la pression du système, le diamètre du tuyau et le débit pour sélectionner la taille et le matériau appropriés pour des performances et une efficacité optimales.
R : Oui, les vannes papillon à ergots sont conçues pour un entretien facile. Leur conception permet un retrait ou un remplacement rapide sans perturber le pipeline, réduisant ainsi les temps d'arrêt et les coûts de maintenance.
