Valve papillon avec actionneur pneumatique: principe de travail, applications et guide de sélection

Table des matières:

1.Comment une valve de papillon actionnée pneumatique fonctionne-t-elle?

2. Applications des vannes de papillon dans le traitement de l'eau, l'huile et le gaz, les aliments et les boissons et les systèmes de CVC

3.Features de soupape de papillon avec actionneur pneumatique

4.Avantages de soupape de papillon avec actionneur pneumatique: fonctionnement rentable, économe en énergie et fiable

5. Critère de sélection pour la valve papillon avec actionneur pneumatique

6.conclusion

7.FAQS

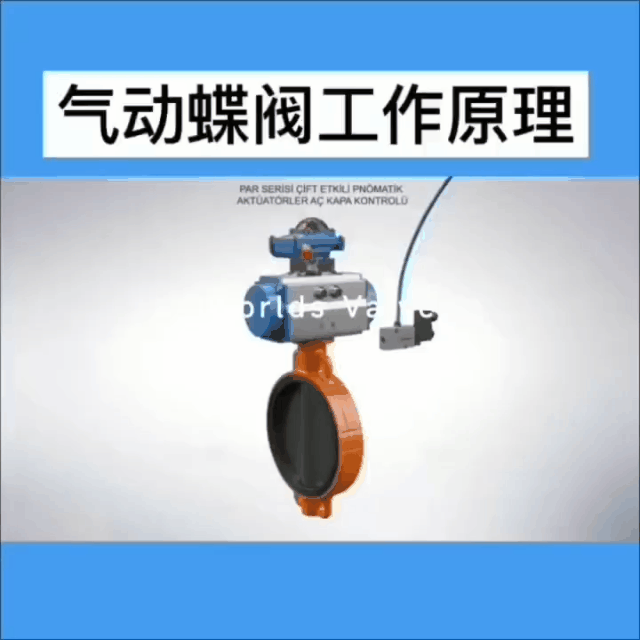

Comment fonctionne une valve de papillon pneumatique actionnée?

A valve papillon avec actionneur pneumatique est un type de valve qui utilise de l'air comprimé pour ouvrir et fermer le disque de soupape, qui régule l'écoulement de fluide à travers le pipeline. L'actionneur est monté sur l'arbre de soupape et convertit le mouvement linéaire du piston en mouvement de rotation, permettant au disque de soupape de pivoter et de contrôler l'écoulement.

Vannes de papillon sont largement utilisés dans diverses industries pour contrôler l'écoulement des fluides dans les pipelines. Ces vannes sont connues pour leur conception simple, leur construction légère et leur rentabilité. Lorsqu'ils sont combinés avec des actionneurs pneumatiques, les vannes papillon offrent des capacités d'automatisation et de télécommande améliorées, ce qui les rend idéales pour les applications où le fonctionnement manuel n'est pas possible ou souhaitable.

Applications des vannes papillon dans le traitement de l'eau, l'huile et le gaz, les aliments et les boissons et les systèmes de CVC

La combinaison de vannes papillon et d'actionneurs pneumatiques a trouvé des applications dans diverses industries, notamment:

Plantes de traitement de l'eau

Dans les usines de traitement de l'eau, des valves de papillon avec des actionneurs pneumatiques sont utilisées pour contrôler l'écoulement de l'eau pendant différents processus de traitement. Ces vannes fournissent un contrôle de débit précis, garantissant des performances optimales de l'équipement de traitement et le maintien des normes de qualité de l'eau.

Industrie du pétrole et du gaz

Les vannes papillon avec des actionneurs pneumatiques sont couramment utilisées dans l'industrie pétrolière et gazière pour des applications telles que l'isolement des pipelines, la régulation du débit et le contrôle de la pression. Ces valves conviennent à la manipulation des fluides corrosifs et abrasifs, ce qui les rend idéales pour des conditions de fonctionnement sévères.

Industrie des aliments et des boissons

Dans l'industrie des aliments et des boissons, des vannes de papillon avec des actionneurs pneumatiques sont utilisées pour des applications telles que le dosage des ingrédients, le mélange de produits et l'emballage. Ces vannes garantissent un fonctionnement hygiénique et empêchent la contamination du produit.

Systèmes CVC

Les valves de papillon avec des actionneurs pneumatiques sont largement utilisées dans les systèmes CVC pour contrôler le flux d'air dans les conduits et réguler la température et les niveaux d'humidité. Ces vannes offrent un fonctionnement efficace et fiable, garantissant un confort optimal et une efficacité énergétique.

Industrie	Matériaux typiques	Évaluation de la pression (PN / classe)	Exigences spéciales	Exemples d'application
Pétrole et gaz	Acier au carbone, acier inoxydable, acier en alliage	Classe 150-2500	Résistance à la corrosion, haute pression, température élevée	Réacteurs, réservoirs de stockage, systèmes de tuyauterie
Chimique	Acier inoxydable, hastelloy, titane	PN10-PN400	Résistance à la corrosion, haute température, résistance à l'usure	Réacteurs, réservoirs de stockage, systèmes de tuyauterie
Pouvoir	Acier au carbone, acier inoxydable, acier au chrome-molybdène	PN10-PN250	Haute température, haute pression, résistance au fluage	Chauvreuse eau d'alimentation, systèmes à vapeur
Traitement de l'eau	Fonte, fonte ductile, acier inoxydable	PN 6 - PN 25	Résistance à la corrosion, résistance à l'usure, à faible entretien	Réseaux d'approvisionnement en eau, traitement des eaux usées
Nourriture et boisson	Acier inoxydable, plastiques de qualité alimentaire	PN 6 - PN 16	Normes hygiéniques, faciles à nettoyer, sans contamination	Lignes de production, réservoirs de stockage, systèmes de tuyauterie
Pharmaceutique	Acier inoxydable, 316L, ligneuse de PTFE	PN 6 - PN 16	Stérile, résistance à la corrosion, facile à nettoyer	Réacteurs, tuyauterie, réservoirs de stockage
Construction navale	Bronze, acier inoxydable, acier au carbone	PN 10 - PN 40	Résistance à la corrosion d'eau de mer, haute pression	Systèmes d'eau de mer, systèmes de lutte contre les incendies
Construction	Fonte, fonte ductile, laiton	PN 6 - PN 16	Résistance à la corrosion, faible bruit, Installation facile	CVC, systèmes de plomberie

Caractéristiques de la valve papillon avec actionneur pneumatique

Les vannes papillon avec des actionneurs pneumatiques offrent plusieurs fonctionnalités qui les rendent adaptées à un large éventail d'applications:

Résistance à la corrosion

Des vannes de papillon avec des actionneurs pneumatiques peuvent être construites à partir de matériaux tels que acier inoxydable, en plastique, ou enduit de couches protectrices pour résister à la corrosion. Cela les rend adaptés à la manipulation des fluides corrosifs dans des industries telles que le traitement chimique et le traitement des eaux usées.

Conception compacte

Les vannes papillon ont une conception compacte, ce qui les rend idéales pour les applications où l'espace est limité. L'actionneur pneumatique est monté directement sur l'arbre de soupape, éliminant le besoin de supports de montage ou de supports supplémentaires.

Capacité de débit

Les soupapes de papillon ont une capacité d'écoulement élevée, ce qui leur permet de gérer de grands volumes de fluide avec une chute de pression minimale. Cela les rend adaptés aux applications telles que les stations de pompage, où un contrôle de débit efficace est essentiel.

Entretien facile

Les vannes de papillon avec des actionneurs pneumatiques nécessitent un entretien minimal, ce qui les rend rentables et fiables. L'inspection et la lubrification régulières des composants de l'actionneur sont généralement suffisantes pour garantir des performances optimales.

Avantages de la valve papillon avec actionneur pneumatique: opération rentable, économe en énergie et fiable

L'utilisation de vannes papillon avec des actionneurs pneumatiques offre plusieurs avantages par rapport aux autres types de vannes et actionneurs:

Rentable

Les vannes de papillon sont généralement plus rentables que les autres types de vannes, telles que les vannes à billes ou à portail. Lorsqu'ils sont combinés avec des actionneurs pneumatiques, ils fournissent une solution économique pour les applications nécessitant un contrôle de flux automatisé.

Économe en énergie

Les actionneurs pneumatiques sont connus pour leur efficacité énergétique, car ils nécessitent une puissance minimale pour fonctionner. Cela fait des vannes papillon avec des actionneurs pneumatiques une solution rentable pour les applications nécessitant un fonctionnement continu.

Opération fiable

Les valves de papillon avec des actionneurs pneumatiques offrent un fonctionnement fiable dans des environnements difficiles, tels que des températures extrêmes, des pressions élevées et des atmosphères corrosives. La conception simple et la construction robuste de ces vannes garantissent une durée de vie longue et des temps d'arrêt minimaux.

Critères de sélection pour une valve papillon avec actionneur pneumatique

Lors de la sélection d'une valve papillon avec un actionneur pneumatique pour une application spécifique, plusieurs facteurs doivent être pris en compte:

Caractéristiques fluides

Il est important de considérer le type de fluide géré, y compris sa température, sa pression, sa viscosité et sa corrosivité. Ces informations aideront à déterminer le matériau de soupape approprié, le type d'actionneur et les options d'étanchéité.

Exigences de flux

Les exigences d'écoulement de l'application, telles que le débit, la chute de pression et le modèle d'écoulement, doivent être prises en compte lors de la sélection d'une vanne papillon avec un actionneur pneumatique. Ces informations aideront à déterminer la taille de la vanne, la conception du disque et les exigences de couple de l'actionneur.

Contraintes d'installation

Les limitations d'espace et les exigences d'installation doivent être prises en compte lors de la sélection d'une vanne papillon avec un actionneur pneumatique. La conception compacte de ces vannes les rend adaptés aux applications avec un espace limité, mais un matériel de montage supplémentaire peut être nécessaire dans certains cas.

Compatibilité du système de contrôle

La vanne de papillon sélectionnée avec un actionneur pneumatique doit être compatible avec le système de contrôle utilisé dans l'application. Cela comprend une communication appropriée entre l'actionneur et le système de contrôle, ainsi que la compatibilité avec d'autres composants, tels que les capteurs et les dispositifs de rétroaction.

Conclusion

Les vannes de papillon avec des actionneurs pneumatiques offrent une solution fiable et rentable pour le contrôle automatisé des flux dans diverses industries. Leur conception compacte, leur capacité d'écoulement élevée et leur facilité d'entretien les rendent adaptés à une large gamme d'applications. Lors de la sélection d'une valve papillon avec un actionneur pneumatique, il est important de prendre en compte des facteurs tels que les caractéristiques des fluides, les exigences de flux, les contraintes d'installation et la compatibilité du système de contrôle pour garantir des performances et une fiabilité optimales.

FAQ

Q1: Quel est le principe de travail d'une valve papillon avec un actionneur pneumatique?

R: L'actionneur pneumatique utilise de l'air comprimé pour faire pivoter le disque de soupape, contrôlant le flux de fluide.

Q2: Quelles industries utilisent des vannes papillon avec des actionneurs pneumatiques?

R: Ils sont largement utilisés dans les systèmes de traitement de l'eau, de pétrole et de gaz, de nourriture et de boissons et de CVC.
