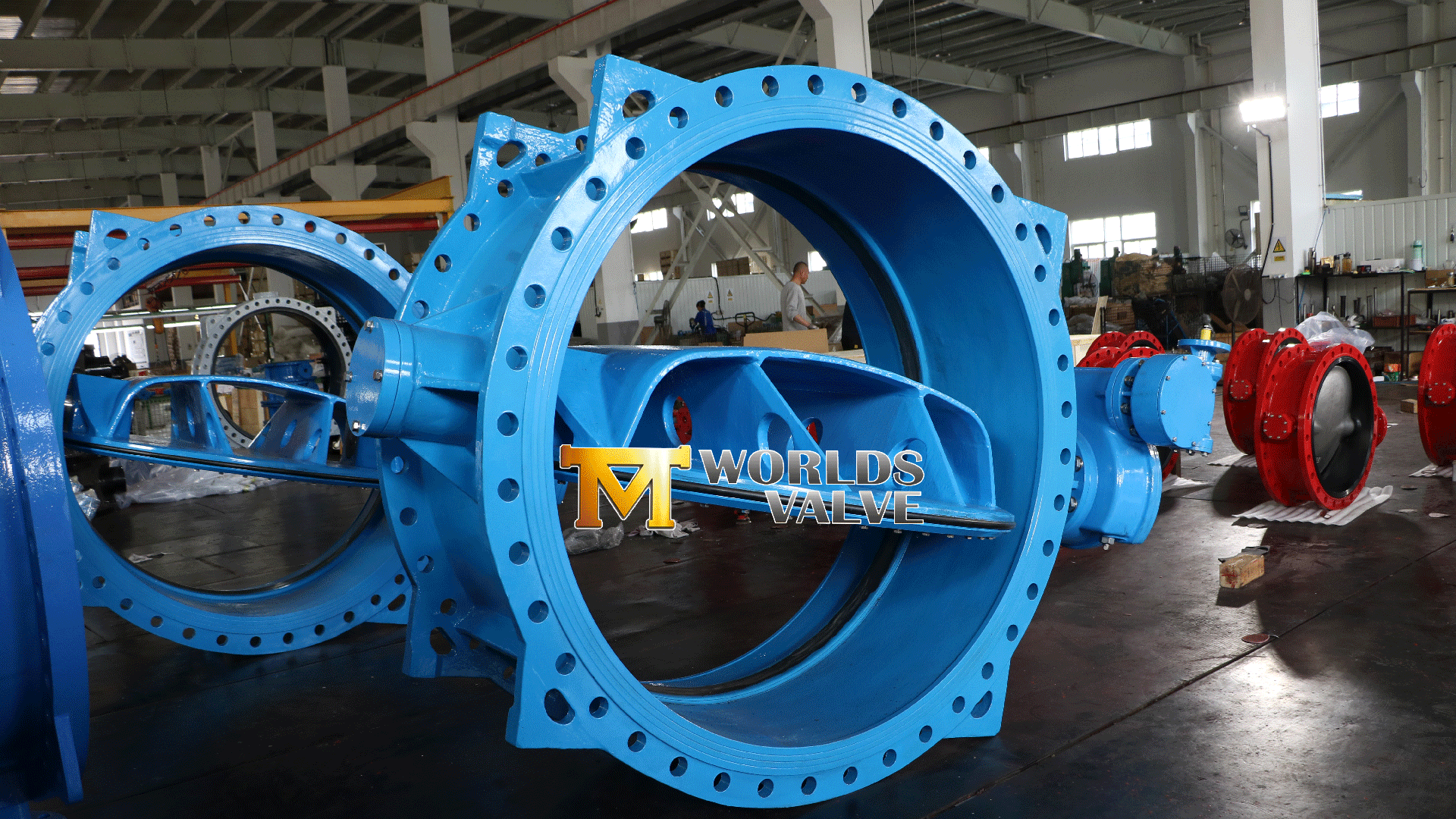

Vanne papillon à double excentration DN1600 – Corps en fonte ductile, siège SS316, actionneur électrique

Introduction

Les vannes papillon de grand diamètre ne sont pas de simples versions agrandies de vannes plus petites. Au DN1600, la vanne devient un élément essentiel de l'infrastructure. Le couple de fonctionnement augmente, les forces induites par l'écoulement augmentent et les conséquences d'un mauvais choix de matériau ou d'un actionneur sous-dimensionné deviennent beaucoup plus graves.

Cet article examine une configuration spécifique de grand diamètre : une vanne papillon double excentration en DN1600, avec un corps et un disque en fonte ductile, une tige SS420, un siège SS316 et un actionneur électrique à vis sans fin. Il explique pourquoi chaque choix de matériau et de conception est important dans les systèmes hydrauliques et industriels à grande échelle.

Qu'est-ce qu'une vanne papillon à double excentration ?

Une vanne papillon à double décalage — également appelée vanne papillon à double excentrique — utilise deux décalages pour modifier la façon dont le disque entre en contact avec le siège.

Dans une vanne papillon concentrique classique, le disque et le siège restent en contact tout au long du cycle d'ouverture et de fermeture. Ce contact continu crée des frictions, de l'usure et un couple de fonctionnement plus élevé.

Dans une conception double offset :

La tige est décalée par rapport à la ligne centrale du disque.

La tige est également décalée par rapport à l'axe central du corps de vanne.

Lorsque la vanne s'ouvre, le disque se soulève du siège après seulement quelques degrés de rotation. Pour le reste du trajet, il n'y a pas de contact glissant entre le disque et le siège. Lors de la fermeture, le disque ne reprend contact qu'au dernier moment.

Cette conception réduit la friction, prolonge la durée de vie du siège et rend les sièges métal sur métal pratiques. C'est l'une des raisons pour lesquelles les vannes papillon à double excentrage sont largement utilisées dans des tailles plus grandes et des services plus exigeants.

Pourquoi choisir le double décalage pour cette configuration DN1600 ?

Au DN1600, la vanne est suffisamment grande pour que les choix de conception aient de réelles conséquences. Mais le double décalage n’est pas automatiquement requis à cette taille. C'est un choix qui a du sens lorsque l'application nécessite un siège métallique, un couple de fonctionnement inférieur ou une durée de vie plus longue.

Une vanne papillon concentrique standard avec un siège résilient fonctionne bien pour l'isolation générale de l'eau et des eaux usées. C’est plus simple, plus léger et plus économique. Pour de nombreuses lignes DN1600, cela suffit.

Une conception double déport devient pertinente lorsque les exigences vont plus loin :

Des sièges métalliques sont nécessaires : pour les températures plus élevées, les milieux abrasifs ou les applications où les sièges en élastomère s'usent ou se dégradent trop rapidement.

Le couple de fonctionnement doit être réduit : au DN1600, la surface du disque est grande et une vanne concentrique à siège métallique nécessiterait un couple très élevé. La conception à double décalage éloigne le disque du siège au début de la course d'ouverture, réduisant ainsi la friction et le couple.

La durée de vie du siège compte plus que le coût initial : étant donné que le disque n'entre en contact avec le siège qu'au moment final de la fermeture, l'usure est réduite et le siège dure plus longtemps.

En bref, la conception à double décalage n'est pas une valeur par défaut pour le DN1600. Il s'agit d'un choix de configuration pour les projets nécessitant une étanchéité métal sur métal, un couple inférieur ou une durée de vie plus longue. Si l'application nécessite uniquement une isolation générale avec un siège élastique, une vanne papillon concentrique ou à double bride standard peut être la meilleure solution.

Configuration matérielle pour cette vanne à double excentration DN1600

Une fois la conception à double décalage sélectionnée, l'étape suivante consiste à choisir des matériaux qui soutiennent ses principaux avantages : étanchéité métal sur métal, faible couple de fonctionnement et longue durée de vie. Pour cette configuration DN1600, les matériaux sont les suivants.

Corps et disque — Fonte ductile EN-GJS-500-7 (GGG-50)

Cette nuance offre une résistance à la traction minimale spécifiée de 500 MPa et un allongement de 7 %, offrant un équilibre de résistance et de ténacité adapté aux corps de vanne de grand diamètre. Le corps est recouvert d'époxy pour une protection externe contre la corrosion.

Tige — Acier inoxydable SS420

SS420 est une nuance martensitique choisie pour sa haute résistance et sa résistance à l'usure. Dans une grande vanne, la tige doit transmettre le couple de l'actionneur au disque sans déformation. Le SS420 remplit bien ce rôle pour les services généraux d'eau et industriels.

Siège — Acier inoxydable SS316

Le SS316 est une nuance austénitique offrant une bonne résistance à la corrosion dans l'eau, l'eau de mer et de nombreux fluides industriels. Dans une conception à double décalage, le disque entre en contact avec le siège métallique uniquement lors du mouvement de fermeture final, ce qui réduit l'usure et rend l'étanchéité métal sur métal pratique à cette taille.

Actionneur — électrique avec engrenage à vis sans fin

L'engrenage à vis sans fin offre un avantage mécanique, tandis que l'actionneur électrique permet le contrôle à distance et l'intégration avec les systèmes de contrôle de l'usine. Une bride supérieure ISO 5211 fournit une interface de montage standard, de sorte que l'actionneur peut être remplacé ou mis à niveau sans modifier le corps de la vanne.

Ces matériaux ne sont pas les seules options. En tant que fabricant OEM/ODM basé en Chine, Tianjin Worlds Valve Co., Ltd. peut personnaliser le corps, le disque, la tige, le siège et l'actionneur pour répondre à vos exigences spécifiques en matière de fluide, de température, de pression et de connexion. Les matériaux alternatifs incluent l'acier au carbone, l'acier inoxydable (304, 316, duplex) et divers sièges en élastomère ou en PTFE. L'actionnement peut être manuel, à engrenages, électrique, pneumatique ou hydraulique.

Nous sommes certifiés ISO 9001 : 2015 (audité par LRQA) et avons plus de 19 ans d'expérience à l'exportation, au service de clients dans plus de 50 pays. Si vous sélectionnez une vanne pour une application DN1600 ou similaire à grand diamètre, contactez-nous avec vos conditions de fonctionnement et notre équipe d'ingénieurs vous recommandera une configuration adaptée à votre projet.

Applications typiques des vannes papillon à double excentrage DN1600

Les grandes vannes papillon à double excentrage ne sont pas sélectionnées uniquement en fonction de leur taille. Ils sont choisis lorsque l'application exige une isolation fiable, une résistance à la corrosion et un fonctionnement stable sur de nombreuses années. La configuration DN1600 décrite dans cet article — avec corps en fonte ductile, tige SS420, siège métallique SS316 et actionneur électrique — est particulièrement adaptée aux conditions de service suivantes.

Dans chacune de ces applications, la vanne doit isoler le débit de manière fiable, résister à la corrosion du fluide et fonctionner sans problème pendant une longue durée de vie. La combinaison d'une conception à double décalage, de matériaux en contact avec le produit résistant à la corrosion et d'un actionnement électrique répond à ces attentes.

Étant donné que chaque projet a ses propres exigences en matière de fluide, de température, de pression et de connexion, les matériaux et l'actionneur peuvent être personnalisés. En tant que fabricant OEM/ODM basé en Chine, Tianjin Worlds Valve Co., Ltd. peut adapter le corps, le disque, la tige, le siège et l'actionnement pour qu'ils correspondent à vos conditions de fonctionnement spécifiques. Si vous sélectionnez une vanne DN1600 ou similaire de grand diamètre, contactez-nous avec vos besoins et notre équipe d'ingénieurs vous recommandera une configuration appropriée.

Considérations relatives à l'installation et à la maintenance

Les grandes vannes nécessitent une installation minutieuse, en particulier au DN1600. Les points suivants sont particulièrement importants :

• Support de tuyau : le pipeline doit être soutenu afin que la vanne ne supporte pas de charges de flexion.

• Alignement des brides : les brides des tuyaux doivent être parallèles et correctement alignées avant de serrer les boulons.

• Serrage des boulons : serrez les boulons progressivement et uniformément en croix pour éviter de déformer le corps de la vanne.

• Mise en service de l'actionneur : vérifiez les interrupteurs de fin de course, les réglages de couple et les signaux de commande avant de mettre la vanne en service.

• Inspection périodique : inspectez le siège, le disque, la tige et l'actionneur lors de l'entretien planifié. Vérifiez les fuites, la corrosion et le bon fonctionnement.

Ces étapes permettent de garantir que la vanne fonctionne comme prévu et d'éviter une usure ou des dommages prématurés.

À propos de Tianjin Worlds Valve Co., Ltd.

Tianjin Worlds Valve Co., Ltd. est un fabricant direct OEM/ODM avec plus de 19 ans d'expérience à l'exportation. Nous sommes certifiés ISO 9001 : 2015 (audités par LRQA) et fournissons des vannes papillon dans des configurations à plaquettes, à cosses, à double bride, à extrémité rainurée et à section en U. Nos produits sont exportés vers plus de 50 pays.

Pour les vannes papillon à double excentrage de grand diamètre comme la DN1600 décrite dans cet article, nous pouvons personnaliser les matériaux du corps et du disque, les matériaux de la tige et du siège, les pressions nominales, les normes de brides, les revêtements et l'actionnement. Si vous sélectionnez une vanne pour une application similaire, notre équipe d'ingénieurs peut examiner vos conditions de fonctionnement et recommander une configuration appropriée.
