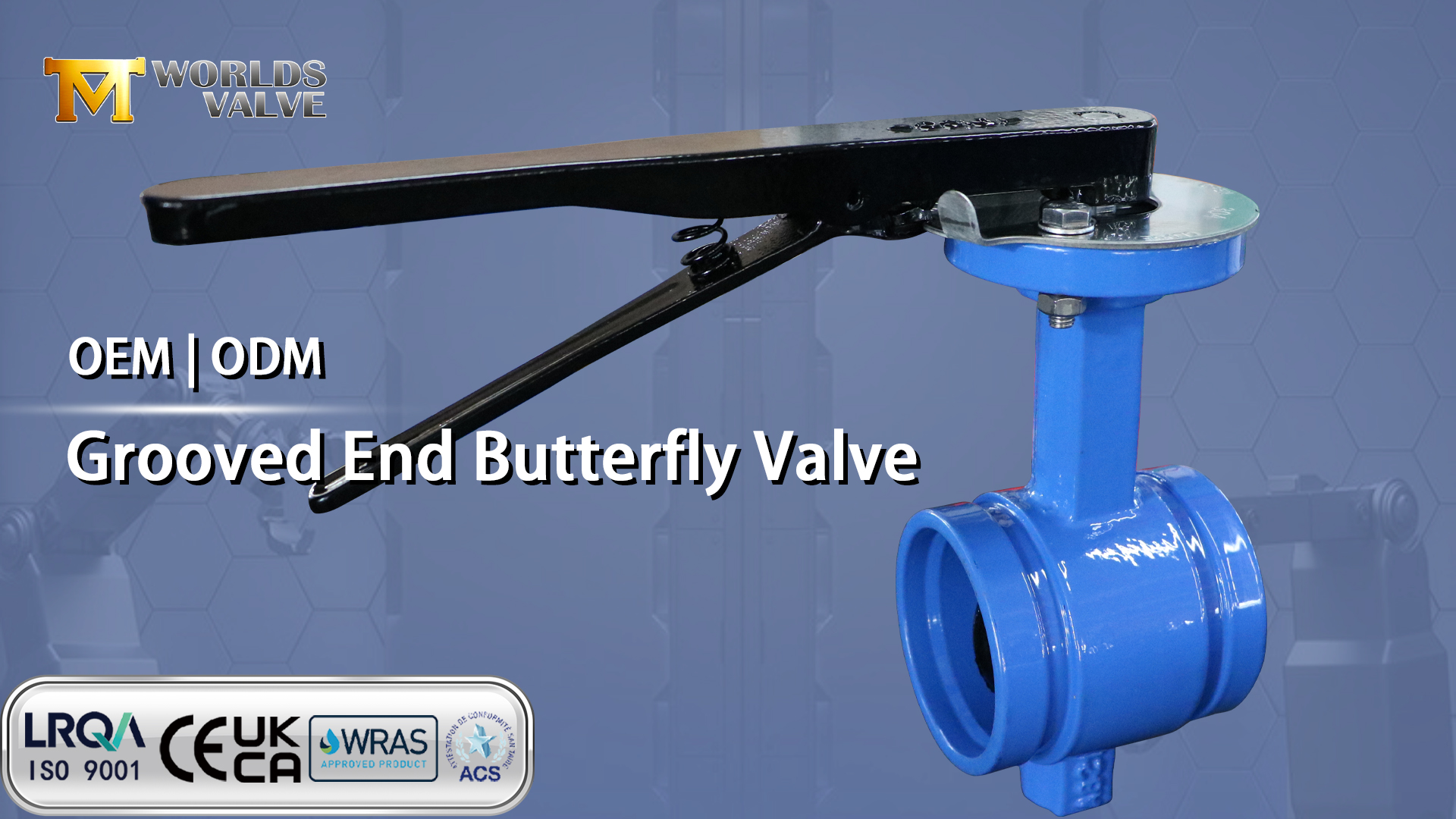

Vanne papillon à extrémité rainurée avec levier manuel : un choix pratique pour les systèmes d'eau et de CVC

Introduction

Les vannes papillon à extrémité rainurée sont devenues discrètement l'une des solutions de contrôle de débit les plus pratiques dans les domaines de la distribution d'eau, du CVC et de la tuyauterie industrielle légère. Ils s'installent rapidement, sont faciles à entretenir et ne nécessitent ni soudure ni boulonnage de bride.

Mais toutes les vannes rainurées ne sont pas identiques. Le matériau du corps, la composition du siège et la méthode de fonctionnement affectent tous les performances de la vanne au fil du temps. Cet article examine une configuration qui a fait ses preuves sur le terrain : une vanne papillon à extrémité rainurée avec corps en fonte ductile, siège en EPDM et fonctionnement par levier manuel, disponible dans toutes les tailles pour répondre aux exigences de votre projet.

Pourquoi les connexions à extrémités rainurées gagnent du terrain

Les raccords à extrémités rainurées sont devenus un choix privilégié pour les ingénieurs en tuyauterie dans un large éventail d'industries. Le concept est simple : le corps de la vanne comporte des rainures usinées à chaque extrémité, et des raccords mécaniques se fixent sur les extrémités du tuyau et les rainures de la vanne pour former un joint flexible et sécurisé.

Qu'est-ce qui rend cette méthode de connexion attrayante ?

• Installation rapide–Un joint rainuré peut être assemblé en une fraction du temps requis pour le soudage ou le boulonnage des brides. Pas de permis de travail à chaud, pas de soudeurs spécialisés, pas de clés dynamométriques.

• Entretien facile–Vous pouvez retirer et remplacer la vanne sans couper le tuyau ni déranger l'équipement adjacent. Desserrez simplement les raccords, échangez la valve et resserrez-la.

• Flexibilité–Les joints rainurés permettent un léger mouvement angulaire et linéaire, ce qui aide à s'adapter à la dilatation thermique et au tassement mineur des tuyaux.

• Standardisation–Les extrémités rainurées sont fabriquées selon la norme AWWA C606, garantissant la compatibilité avec les accouplements standard de plusieurs fournisseurs.

Pour les systèmes de distribution d'eau, de CVC et d'industrie légère, ces avantages se traduisent par de réelles économies, à la fois pendant la construction et pendant la durée de vie du système.

Fonctionnement du levier manuel : simple et fiable

Pour les vannes de petite et moyenne taille, un levier manuel constitue souvent le choix le plus pratique. Le couple de fonctionnement est suffisamment faible pour qu'une seule personne puisse le gérer confortablement, et il n'y a pas besoin d'alimentation électrique, d'air de contrôle ou de câblage complexe.

Un levier manuel avec une plaque de verrouillage vous donne une indication claire d'ouverture/fermeture et empêche tout mouvement accidentel. Il s'agit d'un moyen simple et fiable de contrôler le débit au niveau des embranchements, des points d'isolement et des connexions d'équipements.

Cela dit, il existe des situations dans lesquelles un levier manuel n'est pas idéal. Si la vanne est actionnée fréquemment ou si elle est située dans une zone difficile d'accès, un opérateur ou un actionneur à engrenages peut être plus approprié. La bonne nouvelle est que la plupart des vannes papillon à extrémité rainurée, y compris la configuration décrite ici, sont équipées en standard d'une bride supérieure ISO 5211. Si vos besoins évoluent, vous pouvez boulonner un actionneur sans remplacer le corps de la vanne.

Corps DI + siège EPDM : une combinaison éprouvée pour l'eau

La fonte ductile (DI) est le matériau de corps standard pour les vannes papillon des services d'eau. Elle offre une résistance à la traction environ deux fois supérieure à celle de la fonte grise, ainsi qu'une excellente résistance aux chocs. Pour les vannes à extrémité rainurée, cette résistance compte : le corps doit résister aux coups de bélier, aux coups de bélier et aux contraintes mécaniques d'un système de tuyauterie flexible.

DI s'usine également bien, de sorte que les dimensions des rainures et les alésages des disques respectent des tolérances serrées. Le corps est généralement recouvert d'époxy (250 μm minimum est une spécification courante) pour le protéger contre la corrosion externe dans les environnements humides, enterrés ou soumis à un lavage.

L'EPDM est le matériau de siège incontournable pour les applications liées à l'eau et aux eaux usées. Sa plage de température, généralement de -20 ℃ à +120 ℃, couvre la plupart des systèmes d'eau municipaux et industriels. Il résiste à l'eau, à la vapeur et aux intempéries, et gère les acides dilués, les alcalis et les produits chimiques de traitement courants comme le chlore et l'ozone.

L'EPDM se comprime également bien, créant un joint étanche aux bulles contre le disque, même à de faibles pressions différentielles. C'est important dans les systèmes d'eau, où une isolation sans fuite est une exigence fondamentale.

Une limitation : l’EPDM n’est pas adapté au service du pétrole ou des hydrocarbures. Si votre support contient des huiles, vous aurez plutôt besoin de NBR ou de FKM.

Où cette configuration fonctionne le mieux

Cette configuration de vanne (extrémité rainurée, corps DI, siège EPDM, levier manuel) s'intègre naturellement dans une gamme d'applications :

• Distribution d'eau– Branches, raccordements de compteurs et points d'isolement dans les réseaux municipaux.

• Systèmes CVC–Boucles d'eau glacée et d'eau chaude dans les bâtiments commerciaux et institutionnels.

• Processus industriels légers – Eau de refroidissement, eau de traitement et conduites de services publics.

• Systèmes d'irrigation– Conduites principales et secondaires où le contrôle manuel est suffisant.

• Protection incendie– Conduites d'eau d'incendie et connexions de gicleurs plus petites (avec les approbations appropriées).

Dans chaque cas, la combinaison d'un raccord rainuré, d'un levier manuel, d'un corps DI et d'un siège EPDM offre des performances fiables sans complexité inutile.

Notes d'installation et de maintenance

Les vannes à extrémité rainurée pardonnent, mais quelques pratiques garantissent une longue durée de vie :

• Vérifiez la compatibilité des rainures. Assurez-vous que les raccords rainurés correspondent aux dimensions de rainure de la vanne. AWWA C606 est la norme commune, mais les rainures métriques et impériales diffèrent.

• Lubrifiez les joints. Un peu de lubrifiant silicone aide les joints d'accouplement à glisser en place et évite les pincements lors du montage.

• Serrez uniformément. Suivez les recommandations de couple du fabricant de l'accouplement. Un serrage excessif peut déformer le joint ; un serrage insuffisant peut fuir.

• Soutenez le tuyau. Ne laissez pas la vanne supporter le poids d'un tuyau non supporté. Utilisez des cintres ou des supports selon vos besoins.

• Faites fonctionner la vanne périodiquement. Même s'il n'est pas utilisé souvent, ouvrez-le et fermez-le plusieurs fois par an pour que le siège et la tige puissent bouger librement.

• Inspectez le siège. L'EPDM peut durcir ou gonfler avec le temps, notamment dans l'eau chlorée. Remplacez si vous constatez des fissures ou des fuites.

Pièges courants à éviter

• Utilisation de l'EPDM dans le service pétrolier. Il gonflera et échouera. Choisissez plutôt NBR ou FKM.

• Ignorer le déclassement en température. La pression nominale de l'EPDM peut être réduite à des températures plus élevées. Vérifiez les données du fabricant.

• Trop serrer le levier. Le levier doit être bien ajusté et non forcé. S'il est difficile à utiliser, vérifiez s'il y a des débris ou des dommages au siège.

• Ignorer la bride ISO 5211. S'il y a une chance que vous automatisiez plus tard, assurez-vous que la vanne dispose de cette fonctionnalité. La rénovation sans cela coûte cher.

Conclusion

Une vanne papillon à extrémité rainurée avec levier manuel, corps en fonte ductile et siège en EPDM constitue un choix pratique et fiable pour les systèmes de distribution d'eau, de CVC et d'industrie légère. Il s'installe rapidement, fonctionne facilement et gère les pressions et les températures des conditions de service typiques.

Chez Tianjin Worlds Valve Co., Ltd., nous fabriquons cette configuration dans n'importe quelle taille pour répondre aux exigences de votre projet. En tant que fabricant OEM/ODM doté de systèmes de qualité ISO 9001:2015 certifiés LRQA, nous pouvons personnaliser les matériaux, les tailles, les revêtements et les actionneurs selon vos spécifications exactes. Si vous sélectionnez une vanne pour un projet à venir, notre équipe d'ingénierie se fera un plaisir de vous aider à évaluer les options.
