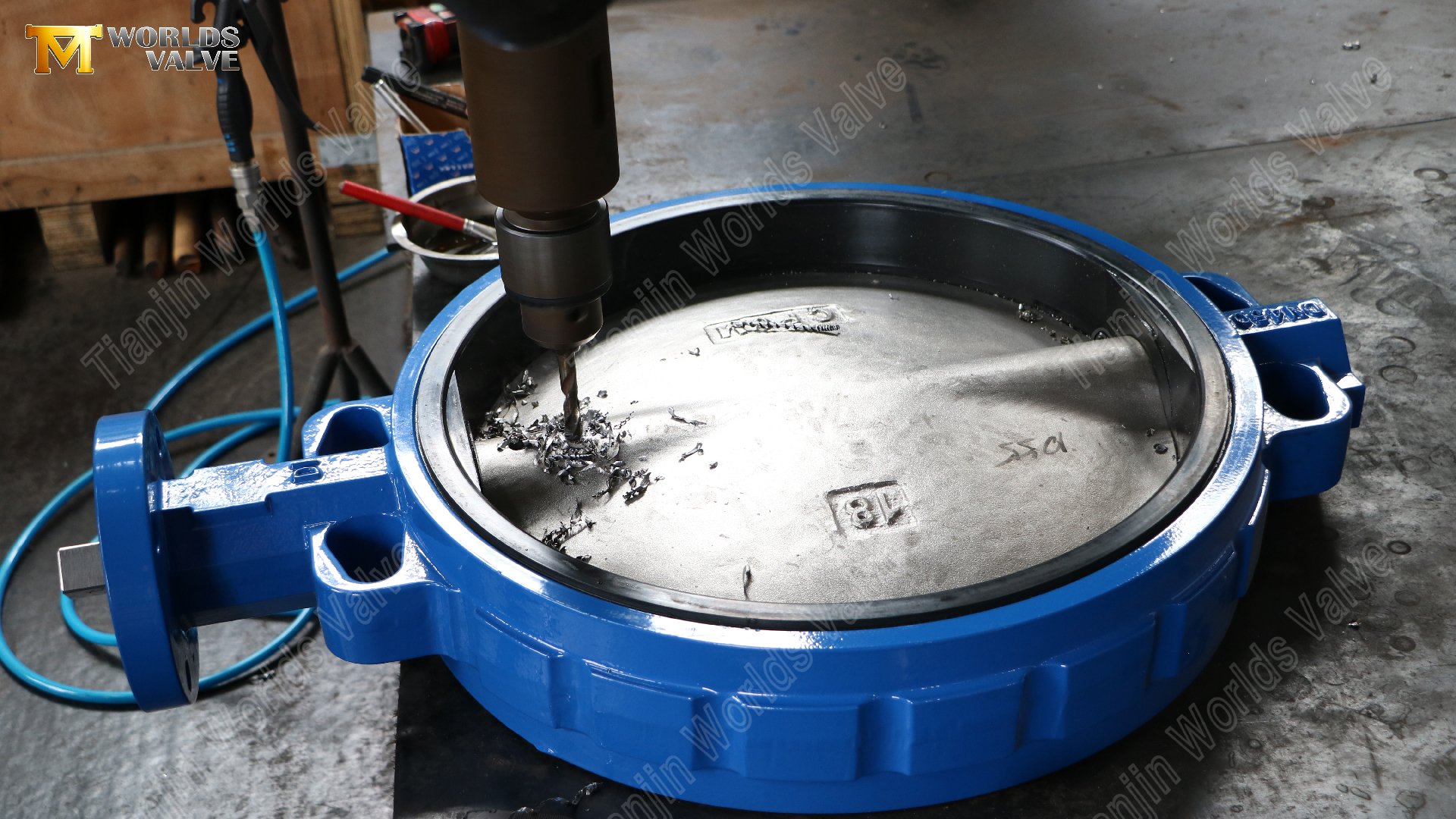

Vanne papillon à plaquettes de 18 pouces : un guide de sélection des matériaux pour les systèmes d'eau et d'eaux usées

Introduction

Lorsque vous spécifiez une vanne papillon pour une conduite d'eau principale de 18 pouces, un refoulement de pompe ou un collecteur d'usine de traitement, la conversation commence généralement par la taille et la classe de pression. Mais la décision qui détermine en fin de compte la durée de vie de la vanne et la fréquence à laquelle vous devrez l'entretenir est la sélection des matériaux.

Une vanne papillon à plaquette de 18 pouces est une bête de somme dans les systèmes d'eau municipaux et industriels. Il est compact, léger et économique par rapport aux conceptions à brides ou à cosses. Mais les vannes de grand diamètre sont également confrontées à un couple de fonctionnement plus élevé, à des vibrations induites par le débit plus importantes et à des conditions d'étanchéité plus exigeantes. Choisir les bons matériaux pour le corps, le disque et le siège n'est pas un détail mineur : c'est la base d'une performance fiable.

Ce guide présente la combinaison de matériaux d'un corps en fonte ductile (DI), d'un disque en acier inoxydable CF8M et d'un siège en EPDM, une configuration largement utilisée dans les applications d'eau et d'eaux usées. Nous verrons pourquoi ces matériaux fonctionnent bien ensemble, où ils fonctionnent le mieux et à quoi il faut faire attention lors de l'installation et de la maintenance.

Pourquoi les vannes papillon à plaquettes de 18 pouces sont courantes dans les systèmes d'eau

Les vannes papillon à plaquettes dominent le service d’eau de grand diamètre pour une bonne raison. Le corps de la plaquette s'insère entre deux brides de tuyau et est maintenu en place par des boulons traversants. Il n'y a pas de bride intégrée, ce qui maintient la vanne courte, légère et relativement peu coûteuse. Pour une ligne de 18 pouces, cette économie de poids est importante, à la fois pour l'installation initiale et pour les besoins de support à long terme.

Mais la conception en forme de plaquette signifie également que la vanne s'appuie sur les brides de tuyaux adjacentes pour plus de rigidité. À 18 pouces, le disque subit des forces dynamiques importantes. Si le matériau du corps est trop fragile ou si le siège n'est pas étanche de manière fiable, vous constaterez des fuites, une usure prématurée ou même une déformation du disque.

C'est pourquoi le choix des matériaux est essentiel. La bonne combinaison peut gérer des années de service continu avec un minimum d’attention. Le mauvais peut échouer en quelques mois.

Focus sur les matériaux : corps DI, disque CF8M, siège EPDM

1. Corps en fonte ductile (DI) – Résistance et résistance aux chocs

La fonte ductile (également appelée fonte nodulaire) est le matériau standard du corps des grandes vannes d'eau. Elle offre une résistance à la traction environ deux fois supérieure à celle de la fonte grise, ainsi qu'une excellente résistance aux chocs. Pour une vanne de 18 pouces, cela se traduit par un corps capable de supporter les coups de bélier, les coups de bélier et les contraintes mécaniques liées au mouvement du pipeline sans se fissurer.

DI s'usine également bien, de sorte que les faces de bride et les alésages de disque maintiennent des tolérances serrées. Lorsqu'il est recouvert d'époxy (standard pour les services d'eau), le corps résiste à la corrosion externe même dans des conditions humides ou enterrées. Il s'agit d'un choix pratique et économique qui équilibre performances et prix.

2. Disque CF8M – Résistance à la corrosion là où cela compte

Le disque est l'élément mobile qui entre directement en contact avec le flux. Dans l’eau et les eaux usées, la résistance à la corrosion est essentielle. Le CF8M est l'équivalent moulé de l'acier inoxydable 316, contenant du molybdène pour une meilleure résistance aux piqûres et à la corrosion caverneuse, en particulier dans les eaux chlorées.

Comparé à un disque en fonte ductile revêtu, le CF8M offre une durée de vie plus longue dans les eaux agressives ou légèrement saumâtres. Comparé à l'acier inoxydable 304, il fonctionne mieux dans les environnements chlorés. Pour une vanne de 18 pouces qui peut durer des décennies, la résistance supplémentaire à la corrosion vaut l'investissement.

3. Siège EPDM – Étanchéité fiable pour l’eau et les eaux usées

L'EPDM (éthylène propylène diène monomère) est l'élastomère de référence pour le service de l'eau. Il résiste à l’eau, à la vapeur et aux intempéries extérieures. Sa plage de température, généralement de -20°C à +120°C, couvre la grande majorité des applications d'eau municipale et industrielle.

L'EPDM gère également les acides dilués, les alcalis et les produits chimiques de traitement courants comme le chlore et l'ozone. Il se comprime bien, créant un joint étanche aux bulles contre le disque, même à de faibles pressions différentielles. Et c'est rentable, ce qui est important lorsque vous achetez une valve de 18 pouces.

Une remarque : l'EPDM ne convient pas au service du pétrole ou des hydrocarbures. Si votre support contient des huiles, vous aurez plutôt besoin de NBR ou de FKM. Mais pour l'eau et les eaux usées, l'EPDM est le bon choix.

4. Pourquoi cette combinaison fonctionne

Corps DI + disque CF8M + siège EPDM est une configuration équilibrée. Le corps offre une solidité structurelle et une résistance aux chocs. Le disque offre une résistance à la corrosion sur la surface mobile mouillée. Le siège assure une étanchéité fiable sur une large plage de températures. Ensemble, ils répondent aux exigences des systèmes d'eau de grand diamètre sans ingénierie excessive ni raccourcis.

Conseils d'installation et d'entretien pour les vannes Wafer de 18 pouces

Les grandes vannes à plaquettes nécessitent plus de soin lors de l'installation que les petites. Voici quelques points pratiques :

• Alignement des brides : Assurez-vous que les brides des tuyaux sont parallèles et correctement alignées avant de serrer les boulons. Un mauvais alignement peut déformer le corps de la plaquette et provoquer le grippage du disque.

• Serrage des boulons : Serrez les boulons en croix, en augmentant progressivement le couple. Cela garantit une compression uniforme du joint et évite d'endommager le siège.

• Support : Bien que la vanne à plaquette elle-même soit légère, le tuyau adjacent doit être soutenu afin que la vanne ne supporte pas de charges de flexion.

• Fonctionnement : Une valve de 18 pouces a un couple de fonctionnement élevé. Un levier manuel n'est généralement pas pratique : des opérateurs ou des actionneurs à engrenages sont recommandés pour un fonctionnement fluide et sûr.

• Entretien : Inspectez le siège et le disque chaque année. Les sièges en EPDM peuvent s'user ou gonfler avec le temps, notamment dans l'eau chlorée. Remplacez-le si vous constatez des fissures, un durcissement ou une fuite.

Pièges courants lors de la sélection de grandes vannes papillon à plaquettes

Même les ingénieurs expérimentés les négligent parfois :

1. Ignorer le déclassement de température–L'EPDM a une température continue maximale d'environ 120 ℃. À des températures plus élevées, la pression nominale doit être réduite.

2. Choisir le mauvais matériau de siège–L'utilisation d'EPDM dans un service pétrolier ou de NBR dans une eau riche en ozone entraîne une défaillance rapide.

3. Sous-estimation du couple–Une vanne de 18 pouces peut nécessiter 2 à 3 fois le couple d'une vanne de 12 pouces. Le dimensionnement de l'actionneur doit en tenir compte.

4. Ignorer la bride supérieure ISO 5211–Si vous envisagez d'automatiser plus tard, assurez-vous que la vanne dispose d'un support de montage standard. Sinon, vous aurez besoin d'adaptateurs ou d'une nouvelle valve.

5. Mauvaise installation–Un couple de serrage inégal des boulons ou des brides mal alignées sont des causes courantes de fuites et d'usure prématurée du siège.

Conclusion : faites correspondre les matériaux à votre application

Une vanne papillon à plaquettes de 18 pouces avec un corps DI, un disque CF8M et un siège EPDM constitue un choix solide pour l'approvisionnement en eau, le traitement des eaux usées et de nombreuses applications d'eau industrielle. Il équilibre la résistance, la résistance à la corrosion, les performances d'étanchéité et le coût.

Mais aucune configuration unique ne convient à tous les projets. Si votre eau contient des hydrocarbures, vous aurez besoin d'un autre siège. Si les températures sont élevées, vous aurez peut-être besoin d'un siège en métal. Si les pressions sont supérieures à PN16/Classe 150, un corps à cosse ou à bride peut être nécessaire.

La clé est d'adapter les matériaux à vos attentes spécifiques en matière de fluide, de température, de pression et de maintenance.

Chez Tianjin Worlds Valve Co., Ltd., nous fabriquons des vannes papillon à plaquettes de 18 pouces dans cette configuration et bien d'autres. En tant que fabricant OEM/ODM doté de systèmes de qualité ISO 9001 : 2015 certifiés LRQA, nous pouvons personnaliser les matériaux, les tailles, les revêtements et les actionneurs selon vos besoins précis. Si vous sélectionnez une vanne pour un projet à venir, notre équipe d'ingénierie se fera un plaisir de vous aider à évaluer les options.
