Vanne papillon de type plaquette revêtue de PTFE : inertie chimique maximale dans une conception compacte

Principales caractéristiques :

Conception :Vanne papillon de type plaquette revêtue de PTFE

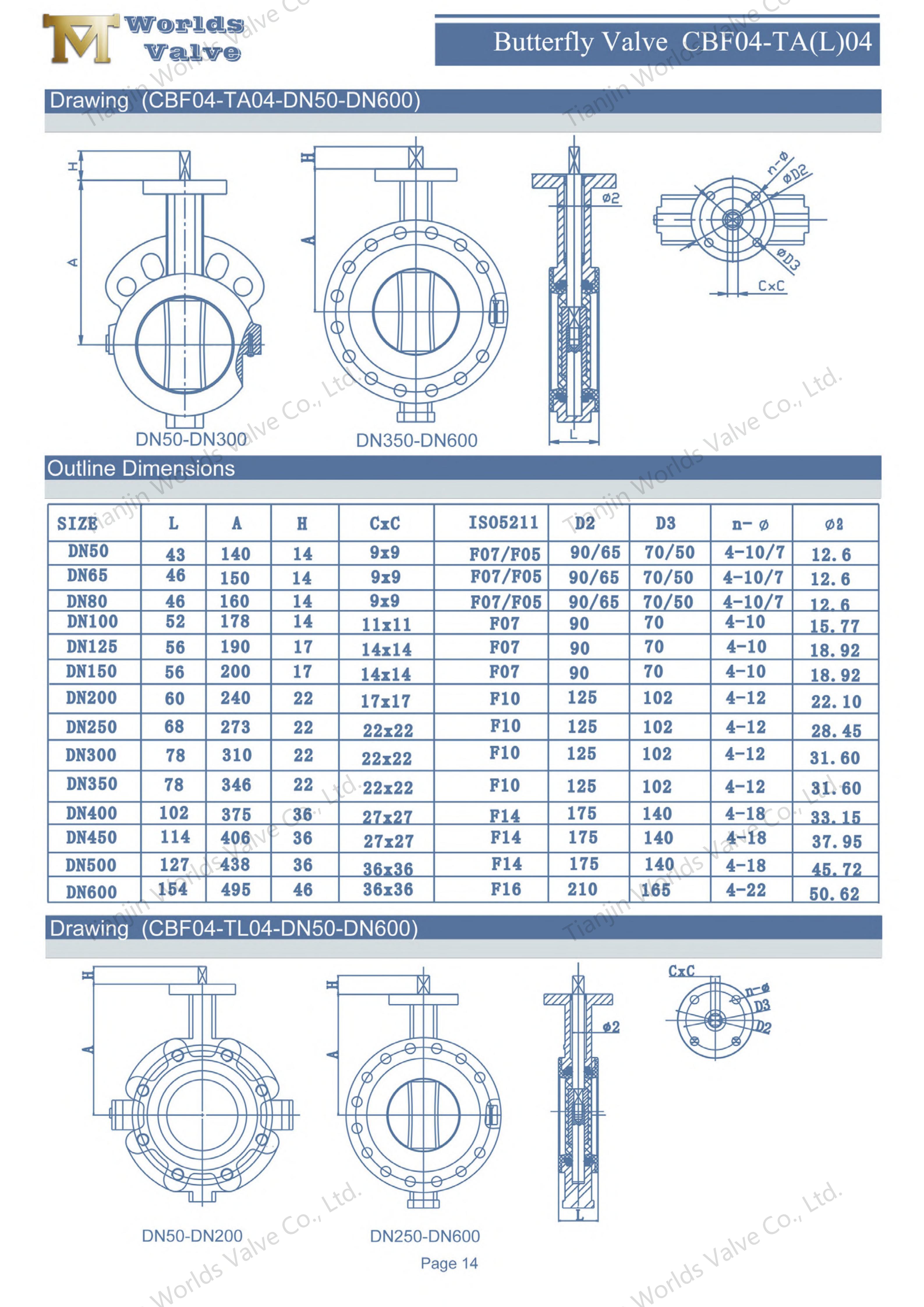

Tapez : TÉLÉCHARGEMENT DU MANUEL D'UTILISATION ET DE MAINTENANCE CBF04-TA04

Taille : DN50-DN600

Matériau du corps : DI (fonte ductile)

Siège : PTFE

Disque : CF8M+PTFE

Tige : SS431

Pression : 150 LB / PN10/16

Bride supérieure :ISO 5211 (selon le besoin du client)

Températures de fonctionnement : -35 ℃—200 ℃ (selon la pression, le fluide et le matériau)

Structure : Type de plaquette

Exploité : Levier à main, engrenage à vis sans fin, actionneur électrique, commande pneumatique...

La vanne papillon de type plaquette revêtue de PTFE offre une résistance chimique et une pureté sans compromis pour les processus les plus agressifs et sensibles à la contamination. Cette vanne est dotée d'un corps entièrement recouvert de PTFE (polytétrafluoroéthylène), créant un chemin d'écoulement inerte complètement isolé des composants métalliques, ce qui en fait le choix définitif pour la manipulation d'acides forts, d'alcalis, de solvants et de milieux ultra-purs dans un format de plaquette peu encombrant.

Avantages clés :

1. Doublure complète en PTFE

• L'ensemble de la surface interne mouillée (corps et disque) est protégée par un revêtement en PTFE sans couture, offrant une résistance exceptionnelle à pratiquement tous les produits chimiques corrosifs.

• Garantit l’absence de contact du fluide avec le corps métallique de la vanne, empêchant ainsi la corrosion et la contamination métallique.

2. Pureté supérieure et surface antiadhésive

• La surface en PTFE ultra-lisse et inerte empêche le tartre, l'adhésion des particules et la croissance bactérienne.

• Idéal pour les applications pharmaceutiques, agroalimentaires et d’eau de haute pureté où l’intégrité du produit est essentielle.

3. Conception de plaquettes compacte et rentable

• S'installe facilement entre les brides standard ANSI/DIN/JIS, réduisant ainsi le poids, l'espace et le coût global d'installation par rapport aux vannes à brides.

• Maintient un joint étanche grâce à la compression de la bride sans avoir besoin de joints spéciaux.

4. Étanchéité aux bulles et fiabilité

• La surface d'appui en PTFE sur PTFE garantit une fermeture excellente et durable avec un couple minimal.

• Convient à une large plage de températures et aux applications de service sous vide.

5. Faible entretien et longue durée de vie

• Le revêtement inerte résiste aux attaques chimiques et à l'usure, réduisant considérablement les besoins de maintenance et les temps d'arrêt dans les environnements de traitement difficiles.

Applications typiques :

• Traitement chimique et pharmaceutique

• Systèmes de dosage d'acide et d'alcali

• Systèmes d'eau ultra pure (UPW) et WFI

• Fabrication de semi-conducteurs

• Production agrochimique et de teinture

Pourquoi choisir nos vannes ?

En tant que fabricant et fournisseur certifié ISO 9001, nous sommes spécialisés dans la fourniture de solutions fiables de contrôle des fluides. Nos vannes revêtues de PTFE sont fabriquées avec précision et peuvent être personnalisées (OEM/ODM) pour répondre à des normes spécifiques de pression, de température et de connexion, garantissant ainsi une parfaite compatibilité avec votre système.

Répondre à vos besoins spécifiques :
