CBF01-TL01
OEM|ODM
| Quantité: | |
|---|---|

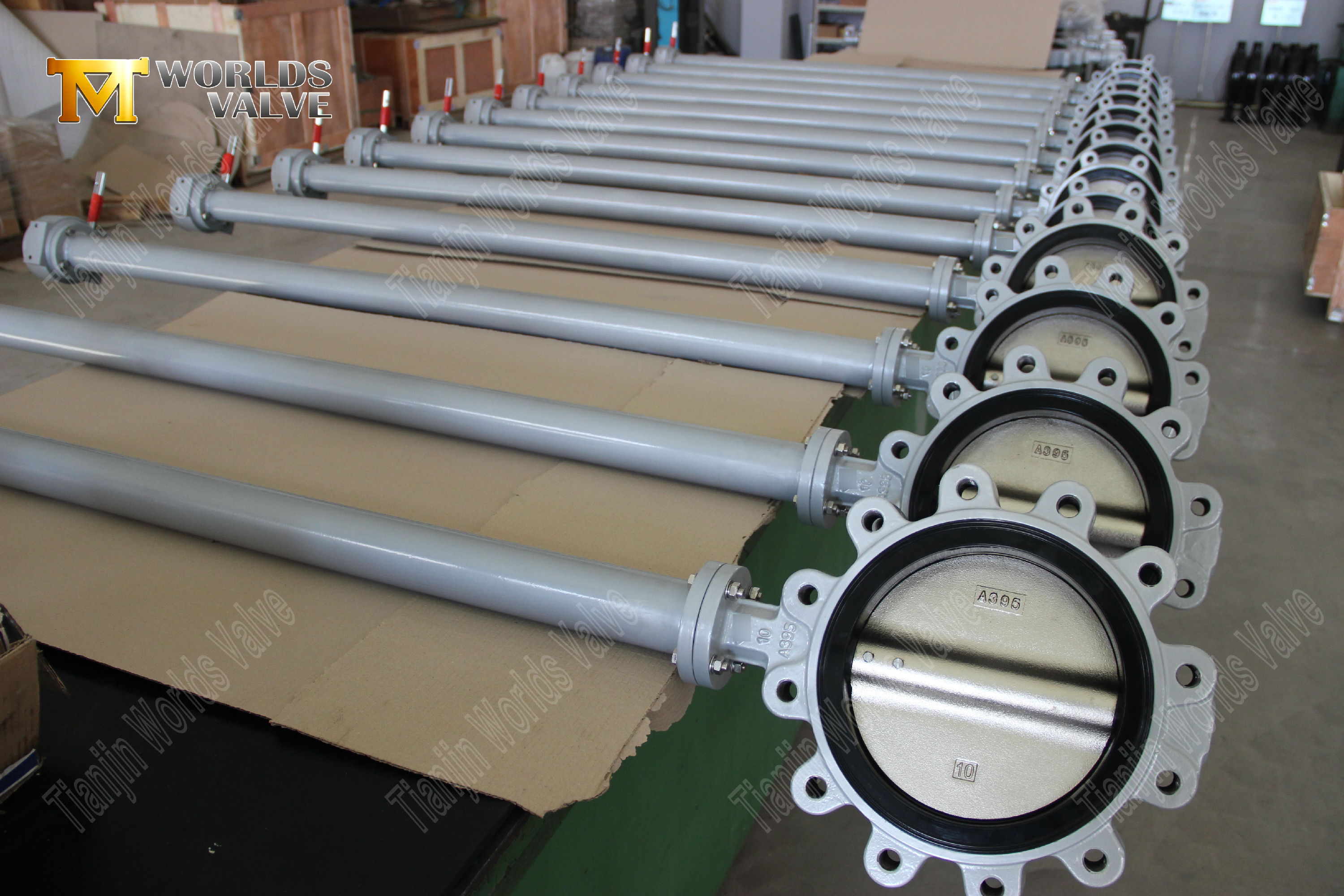

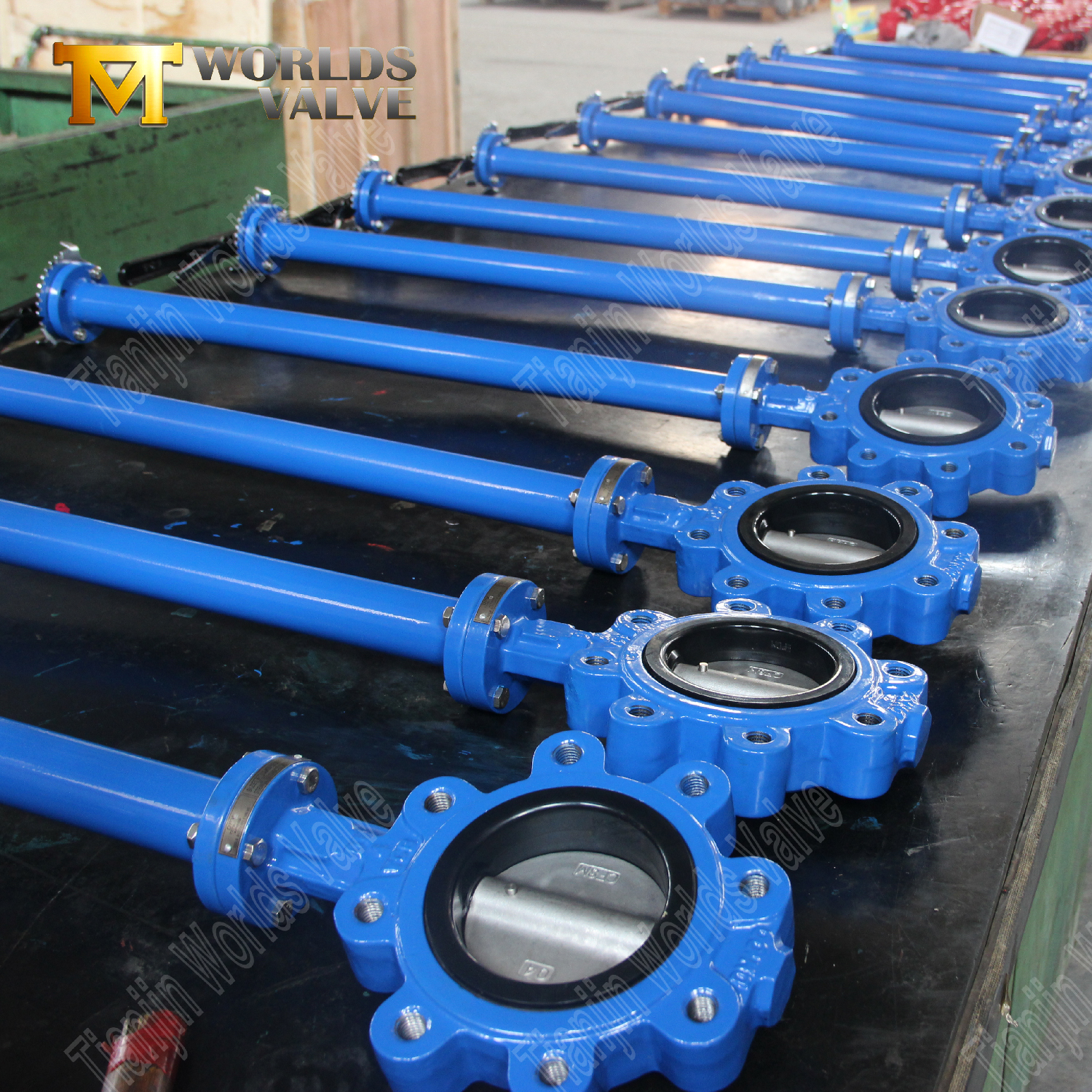

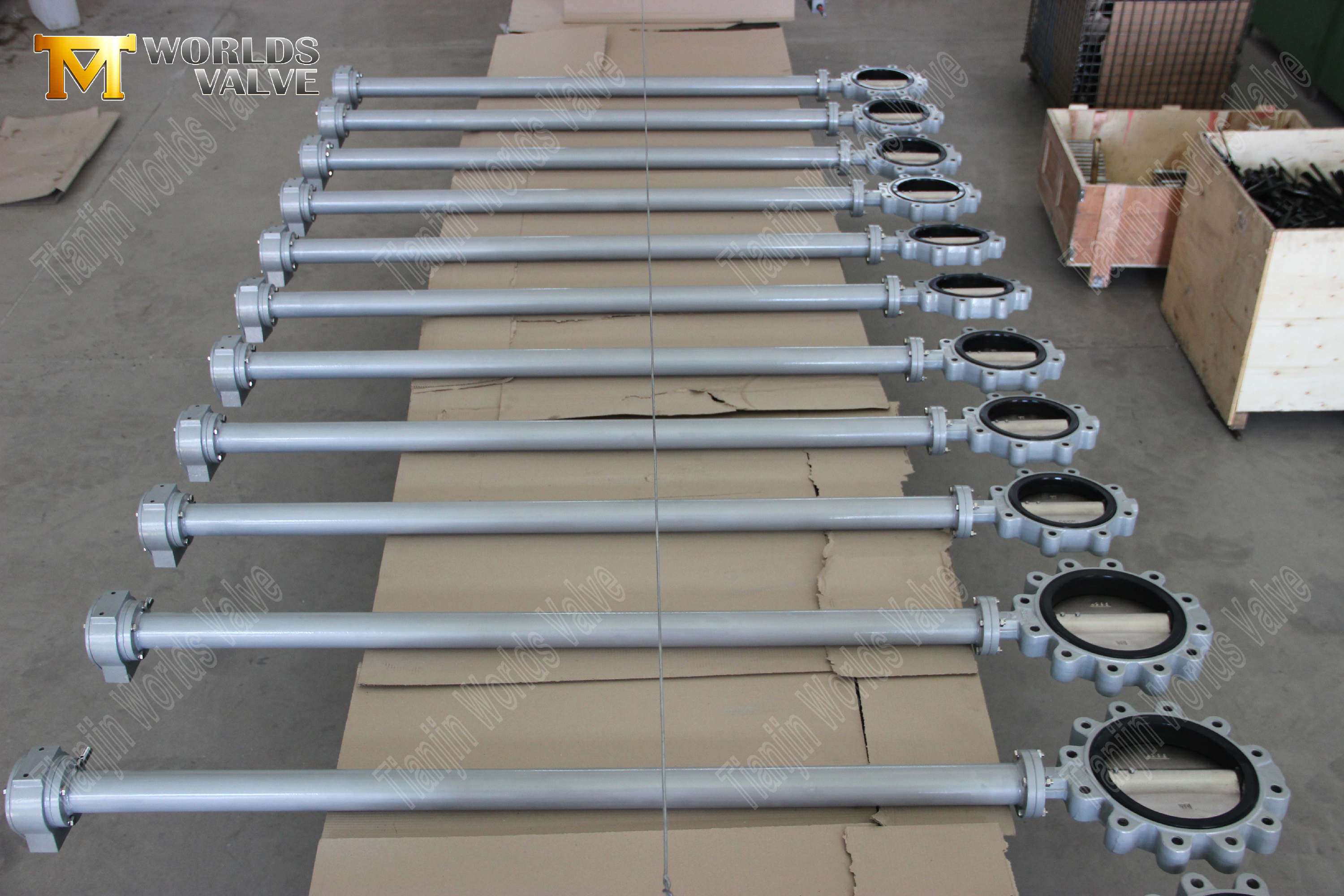

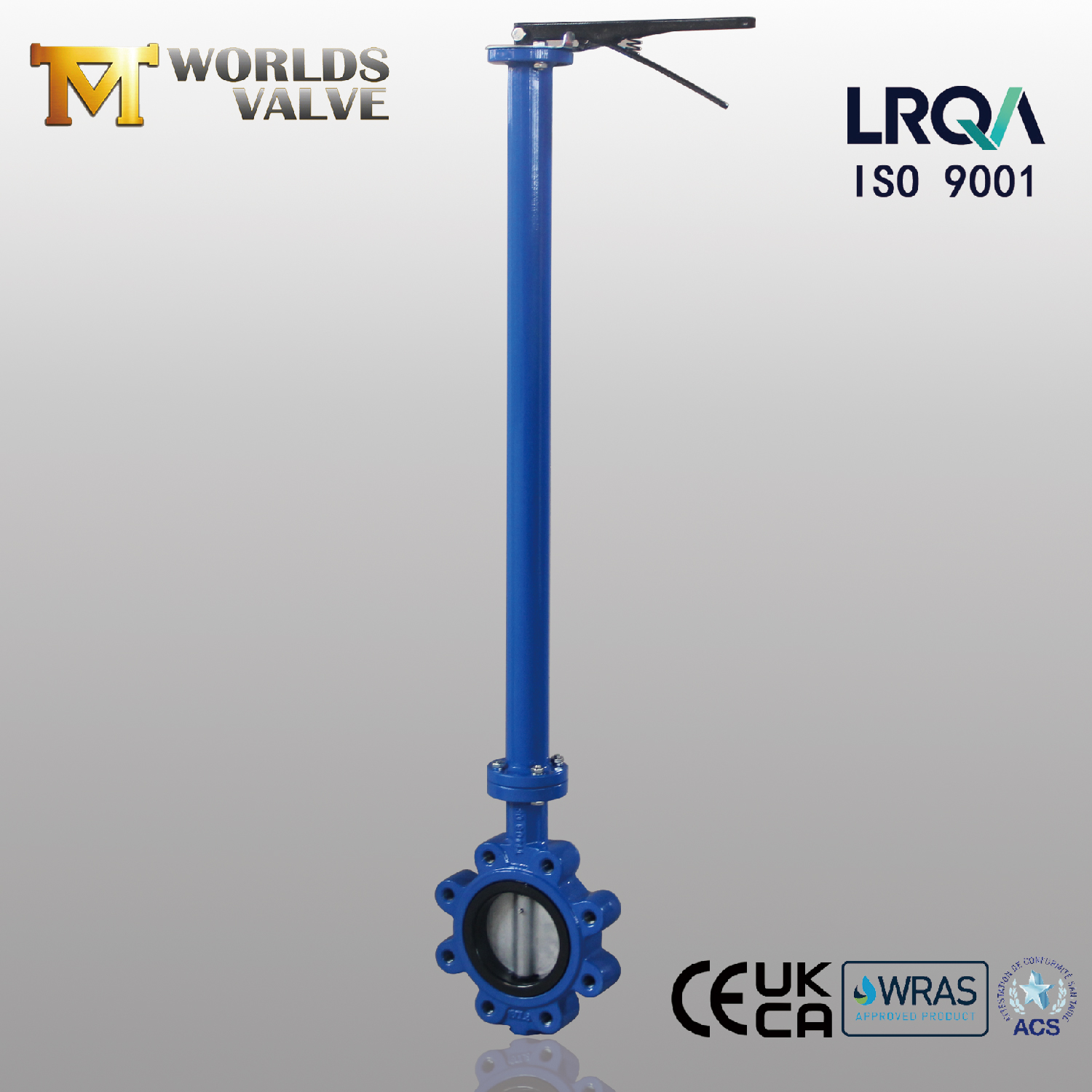

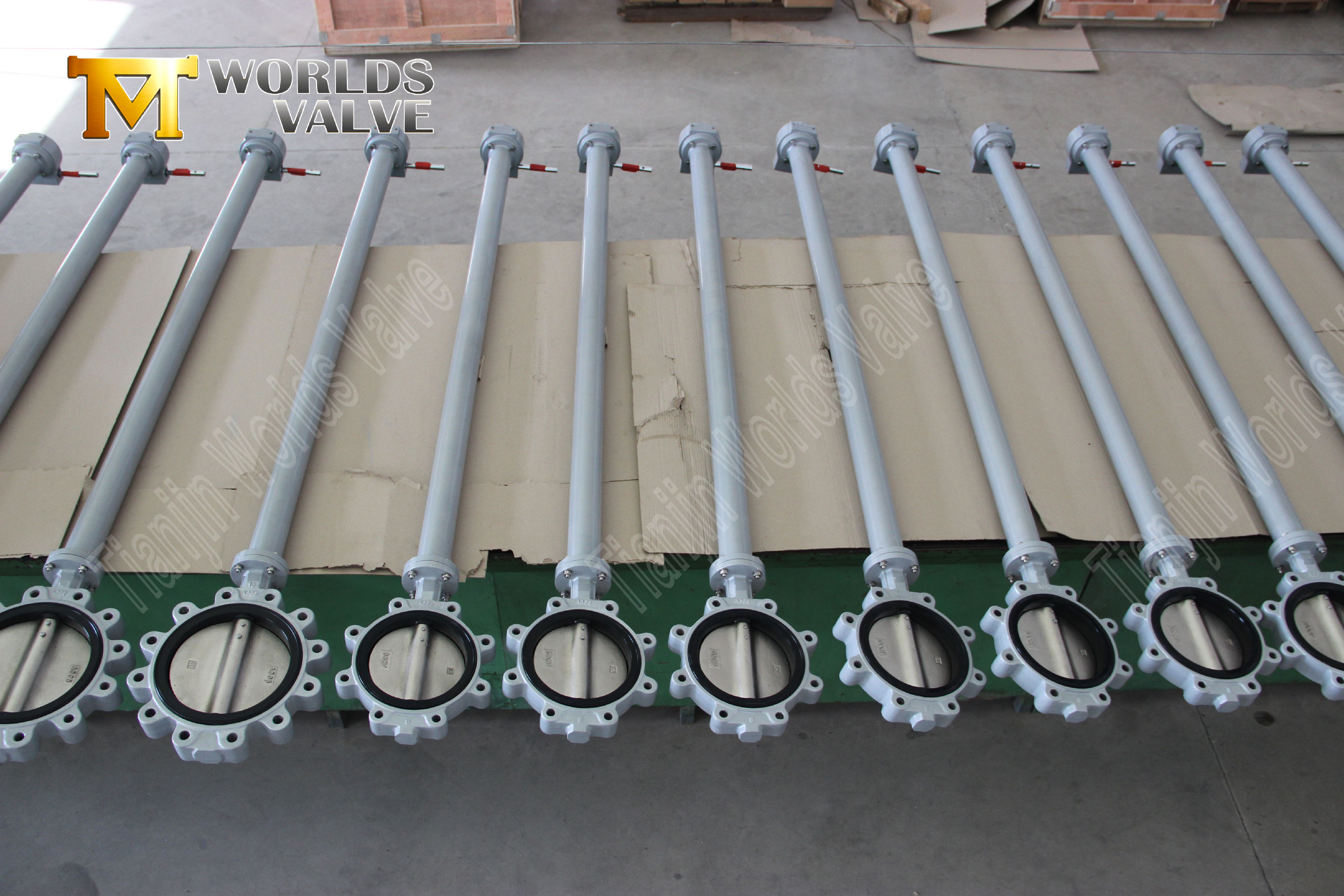

Corbe à tige étendue et soupape de papillon tapoté avec action de levier à main | Solution d'isolement à montage direct
Tianjin Worlds Valve Co., Ltd. - Fabricant certifié ISO 9001
CBF01-TL01-Manuel de fonctionnement et de maintenance télécharger
1. Corps de patte filetée avec des trous taraudés
Le montage direct à boulon à corps élimine les écrous, réduisant le temps d'installation de 40% par rapport aux vannes de roue standard.
Les trous taraudés de classe 150 empêchent le décapage du fil pendant le cycle thermique.
2. STEME EXPENDANT POUR L'ACCESSIBILITÉ
Extensions de la tige Positionner le levier à main au-dessus de l'isolation / obstacles, conforme aux normes de hauteur ISO 5211.
La bague de tige scellée empêche la pénétration de grains dans les environnements poussiéreux / marins.
3. Agturation du levier de main à faible torque
Levier en acier inoxydable forgé (304 SS) avec un avantage mécanique 4: 1 réduit la force de fonctionnement à ≤50 nm aux pressions PN16.
4. Scellant EPDM / PTFE de fuite zéro
Le siège EPDM double-décalé atteint un arrêt de classe A EN 12266-1 (testé à 1,1x PN16).
Siège PTFE en option pour la résistance chimique (-20 ° C à 200 ° C).
5. Système de défense sur la corrosion
Corps: fer ductile avec revêtement époxy de 250 µm.
DISC: Vous pouvez choisir un acier inoxydable 316L avec une surface qui a subi une électropolisation, qui a une forte résistance à la corrosion.

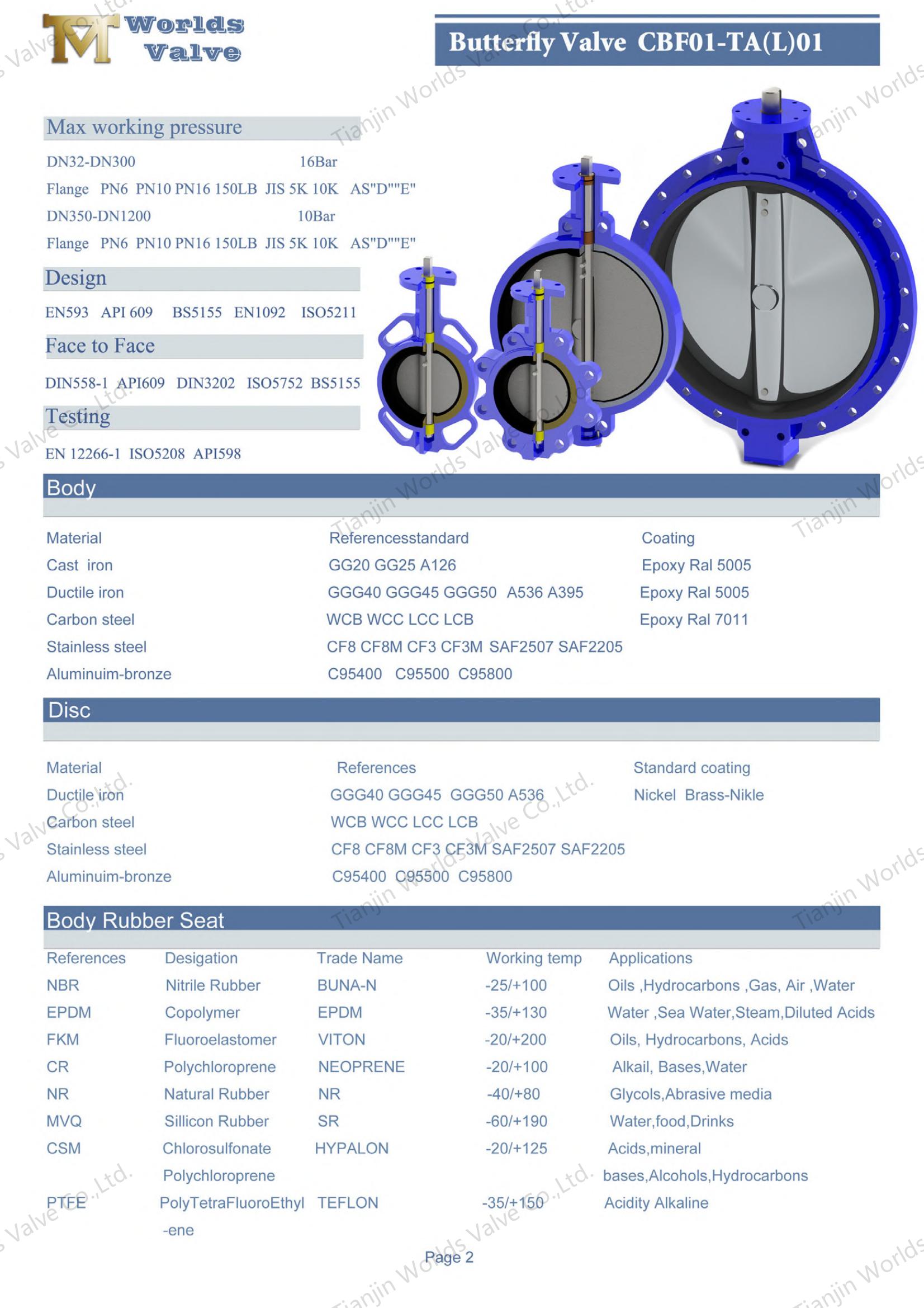

Taille | DN32-DN600 | DN650-DN2000 |
Pression de travail | 16BAR | 10BAR |
Coquille | 24bars | 15BAR |
Joint | 18BAR | 11bar |
Température de fonctionnement | -45 ℃ ~ + 150 ℃ | |
Environnement de fonctionnement | Système de ballast et de cale Traitement chimique Plantes de dessalement Plates-formes de forage Eau potable Poudre sèche Nourriture et boisson Plants d'essence Havc Industrie minière Industrie du papier Manipulation du sable Eau de mer Industrie du sucre Traitement de l'eau thermo technique Les eaux usées | |
Conduite méthode | Main Levier Engrenage Électrique Pneumatique | |

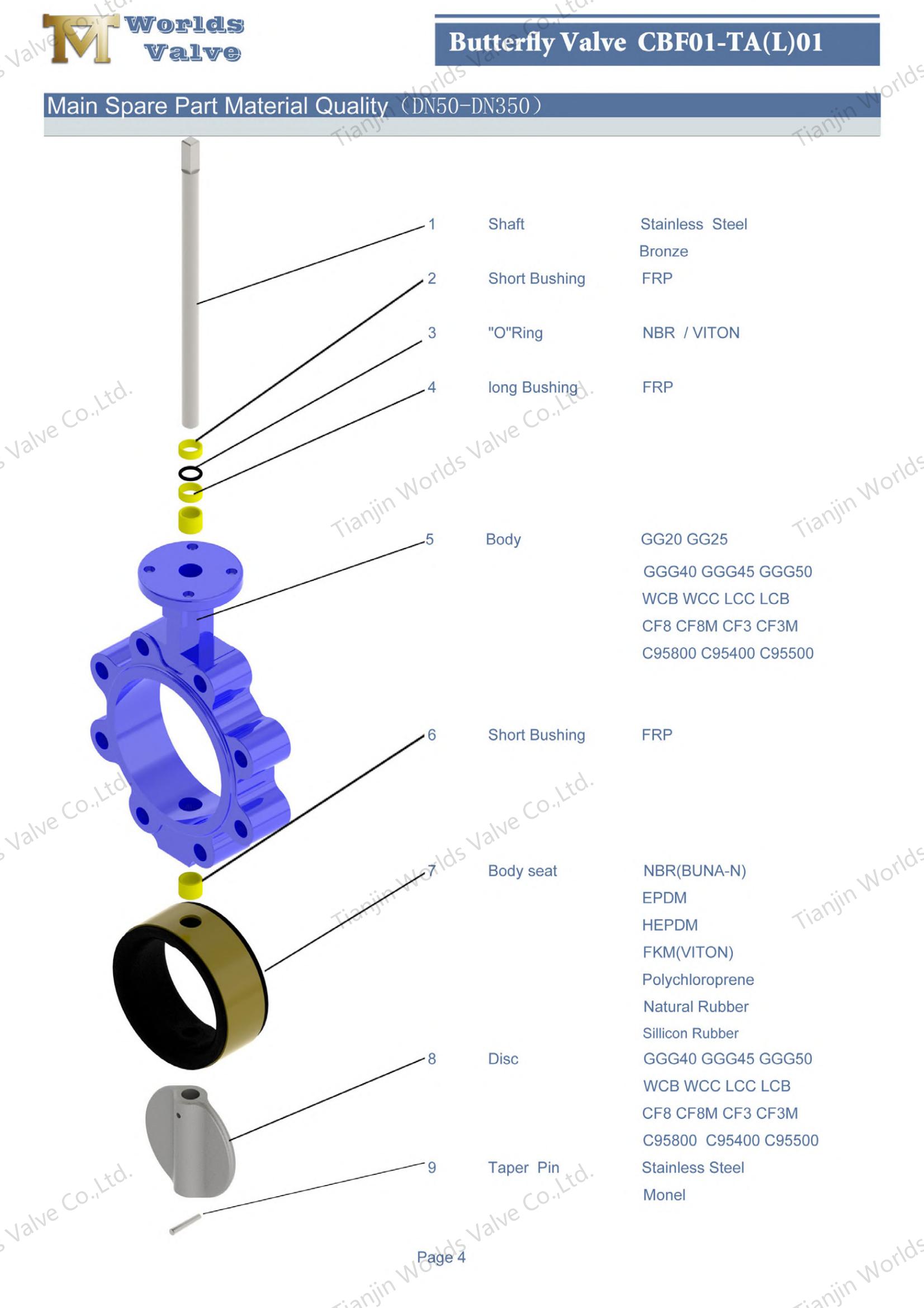

Nom | Matériel |
Corps | Fonte Fer à fonte ductile Carbone Acier inoxydable Bronze |
Disque | Fer à fonte ductile Acier inoxydable en acier au carbone Bronze |
Arbre | Acier inoxydable MONEL K500 |
Seat | Buna Nbr EPDM Viton Ptfe Hepdm Néoprène Hypalon Natural Rubber |
Ces soupapes de bornes à tige étendues et des papillons taraudées sont conçues pour un contrôle de précision dans des environnements exigeants:
Systèmes HVAC: Isoler les conduites d'eau réfrigérées avec positionnement du levier visible au-dessus des couches d'isolation.
Marine / Shipbuilding: Le revêtement époxy résistant à l'eau salée résiste à la corrosion offshore (options certifiées DNV-Gl).
Alimentation et boisson: Les sièges PTFE conformes à la FDA permettent un nettoyage rapide CIP / SIP sans démontage.
Traitement de l'eau: Sièges EPDM certifiés NSF / ANSI 61 pour un arrêt d'eau potable en toute sécurité.
Tuyauterie industrielle: La conception de la patte filetée simplifie l'entretien dans les salles de pompe exiguës ou les racks surélevés.
Découvrez la lug de tige étendue de haute qualité de haute qualité et des vannes papillon à pavée d'un fabricant de soupapes de papillon de confiance. ISO certifié, personnalisable et conçu pour la durabilité. Prêt à améliorer vos opérations avec des vannes de papillon pneumatique de qualité supérieure? Contactez-nous aujourd'hui Pour un devis gratuit ou pour discuter de vos exigences personnalisées!
