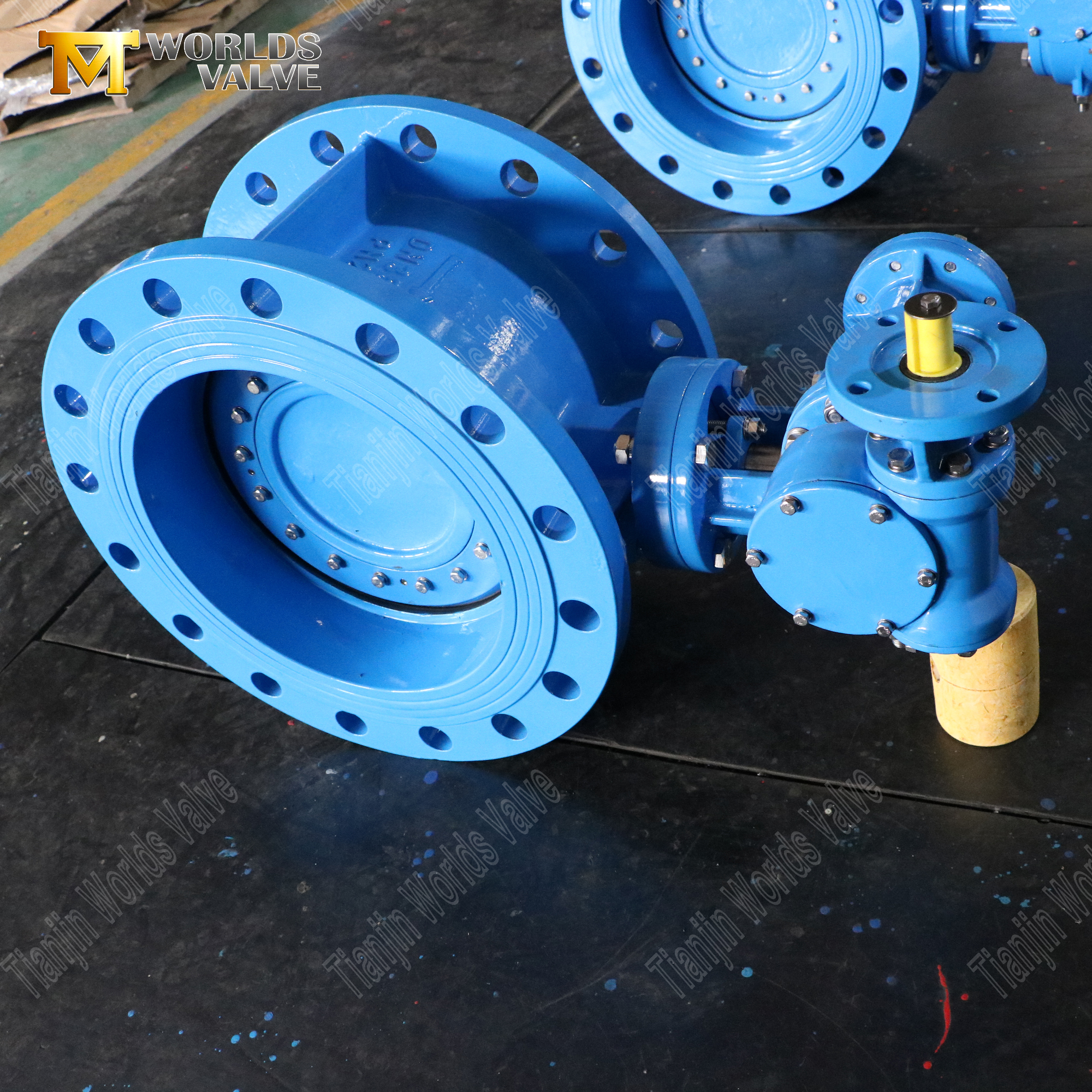

Double offset PN25 Vanne papillon avec double bride et opérateur d'engrenages | Contrôle de débit industriel lourd

Tianjin Worlds Valve Co., Ltd. fournit des vannes de papillon à double décalage avec un opérateur à double bride et des équipements conçus pour les systèmes PN25 (ASME 300 #) à haute pression. Intégrant une géométrie du disque double décalage, un fonctionnement de la boîte de vitesses lourds et des brides ANSI à pleine lug, ces vannes garantissent des performances de fuite zéro dans les applications de pétrole et de gaz, de produits chimiques et d'électricité. Conforme à ACS, WRAS, UK / Per et PED 2014/68 / UE, ils excellent dans des environnements nécessitant une construction robuste et une modulation de débit précise.

  • EBF01-TF02

  • OEM | ODM | WDS

État de disponibilité:
Quantité:
enquête Ajouter au panier

sharethis sharing button

Introduction:

Vanne papillon PN25 à double décalage avec brides doubles et opérateur d'engrenages | Contrôle des flux industriels en service lourd

Tianjin Worlds Valve Co., Ltd. - API 609 et fabricant certifié ISO 5211

EBF01-TF02-Manuel de fonctionnement et de maintenance TÉLÉCHARGER

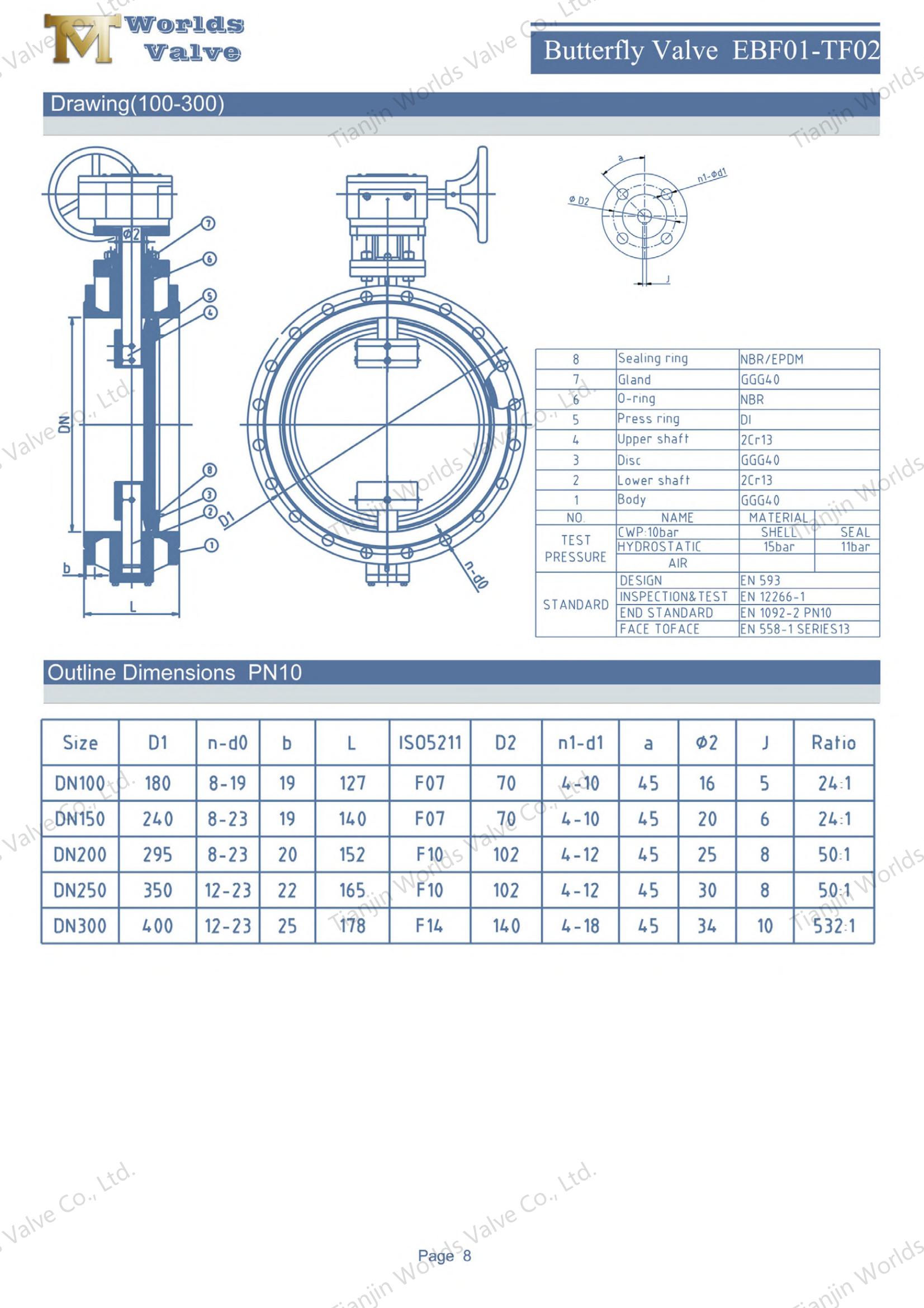

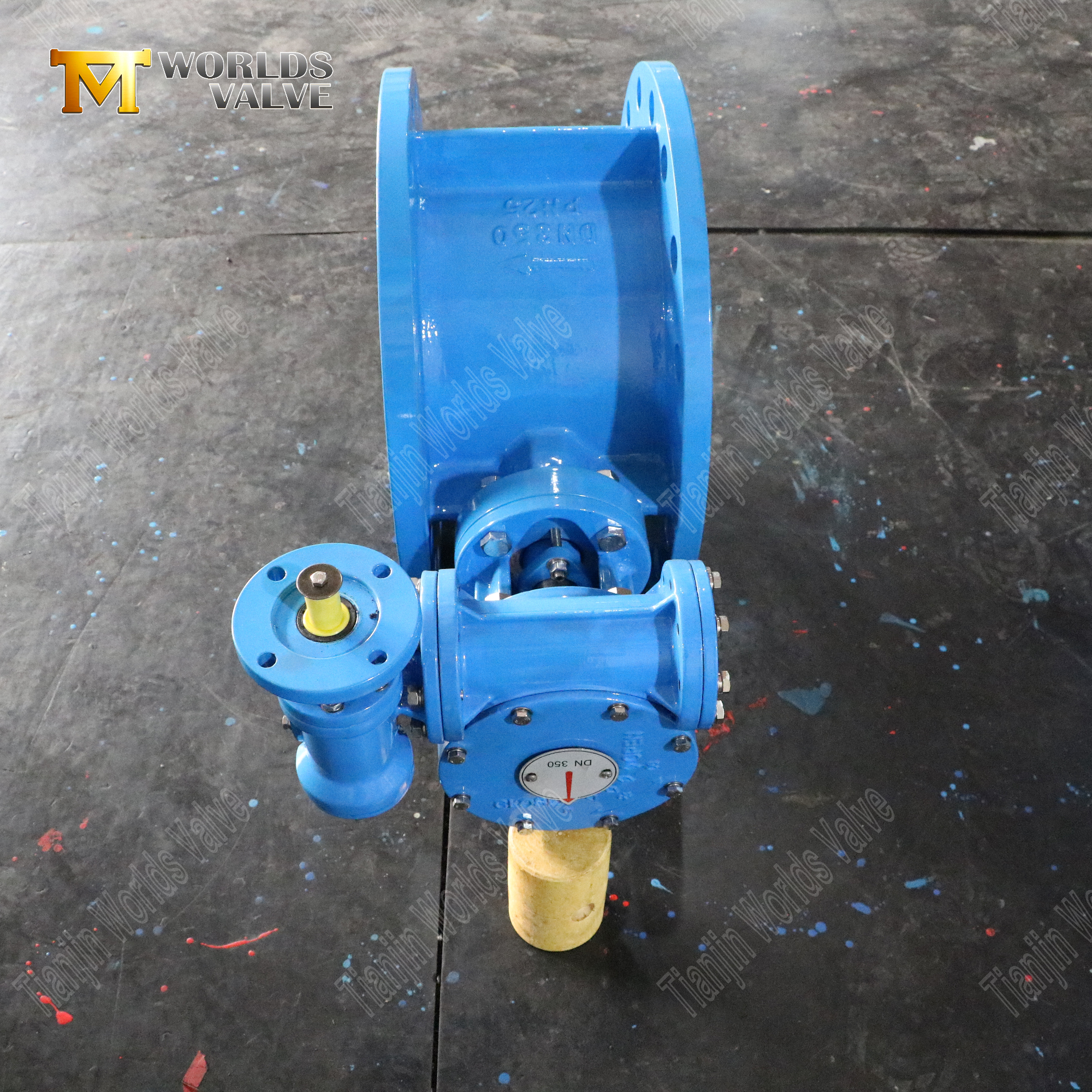

Double offset PN25 Butterfly Vanne avec deux brides et opérateur d'engrenage-1

Caractéristiques clés:

1. Excentricité à double décalage

  • La conception du disque offset réduit le frottement des sièges de 60%, prolongeant la durée de vie.

  • Les performances anti-cavitation minimisent la turbulence dans les flux à grande vitesse.

2. Robustesse à double bride

  • Les soupapes de papillon à double bride offrent une conception compacte et robuste pour une installation facile et une durée de vie longue.

  • Ils offrent d'excellentes capacités d'étanchéité et un contrôle de flux bidirectionnel, ce qui les rend idéales pour diverses applications industrielles.

3. Scellant à haute pression

  • Une soupape de papillon haute pression notée PN25 est conçue pour gérer les applications exigeantes avec une pression nominale de 25 bar.

  • Il dispose généralement d'une conception robuste avec une connexion à double brive-limère, un disque résilient assis ou à haute performance par métal et un arbre robuste pour assurer une fermeture et un contrôle fiables dans les systèmes à haute pression pour l'eau, le pétrole, le gaz et d'autres services industriels.

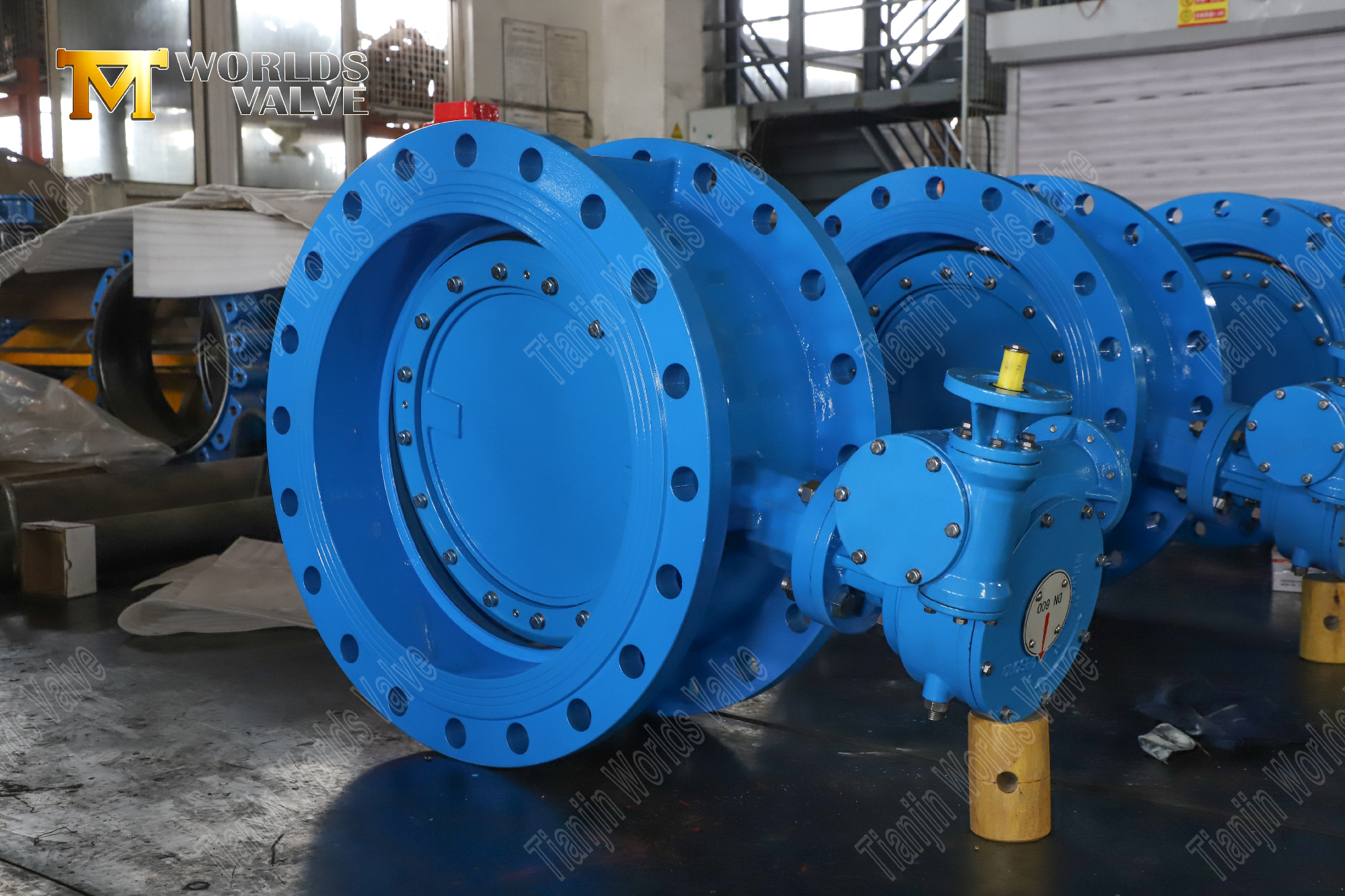

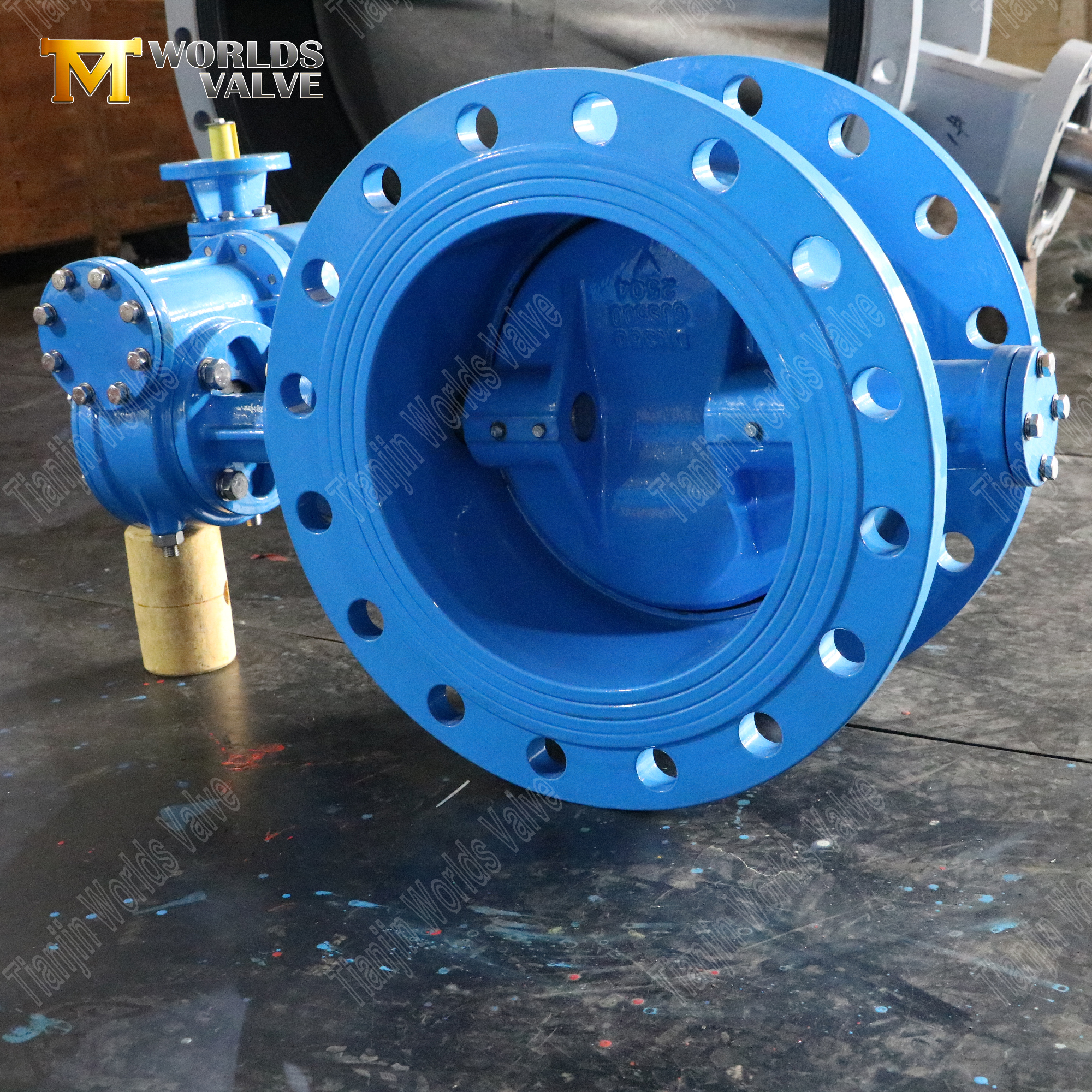

Valve papillon PN25 à double décalage avec brides doubles et opérateur d'engrenage-3 (1)

Standard:

Modèle

EBF01-TF02

Tailles

DN100-DN1800

Classe de pression

PN10 (10BAR) PN16 (16BAR) PN25 (25BAR)

Conception

API 609  BSEN593  BS5155

Test

API598  ISO5208  EN12266-1

Connexion à la bride

DIN2501 PN10 / 16, ISO7005-2 PN10 / 16, EN1092-2 PN10 / 16, ANSI B16.5 Classe 150lb, ANSI B16.47 Série A Classe 150LB, ANSI B 16.1 MSS SP44 Classe 150LB, AWWA C207

Bride supérieure

ISO5211

Face à face

EN558-1 Series 13, ISO 5752 Série 13

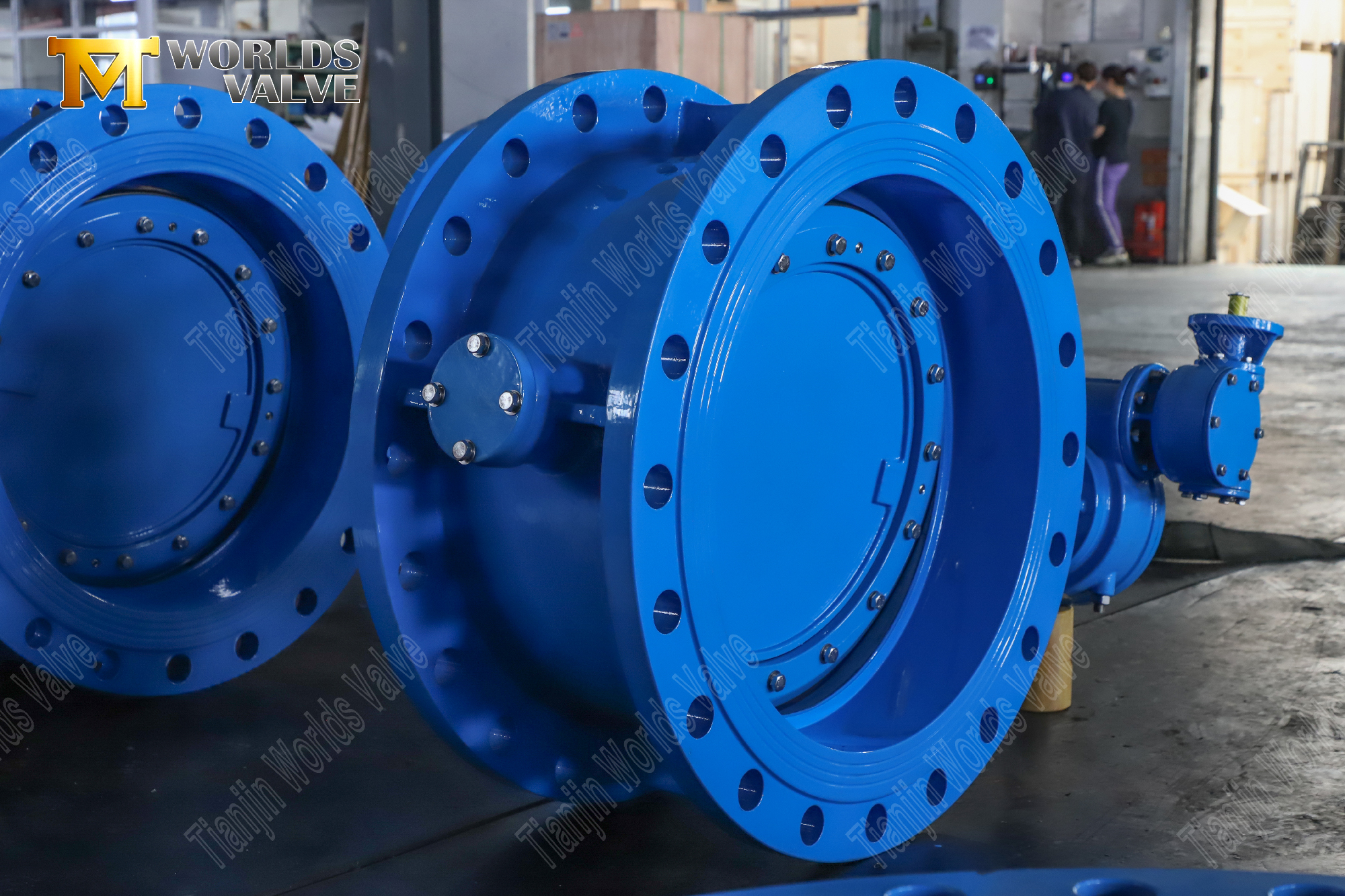

Double offset PN25 Butterfly Vanne avec des brides doubles et Operator-3 (2)

Performance spécifique à l'industrie

Oil et gaz: pipelines bruts à haute pression et isolement de raffinerie.

Traitement chimique: acide sulfurique (≤ 80%) et contrôle du chlore gazeux.

Génération d'énergie: Systèmes de contournement de vapeur et d'eau de refroidissement principaux.

Marine: refroidissement de l'eau de mer avec approbation anti-corrosion DNV-Gl.

Traitement de l'eau: Unités de décharge et de filtration de la pompe à haute pression.

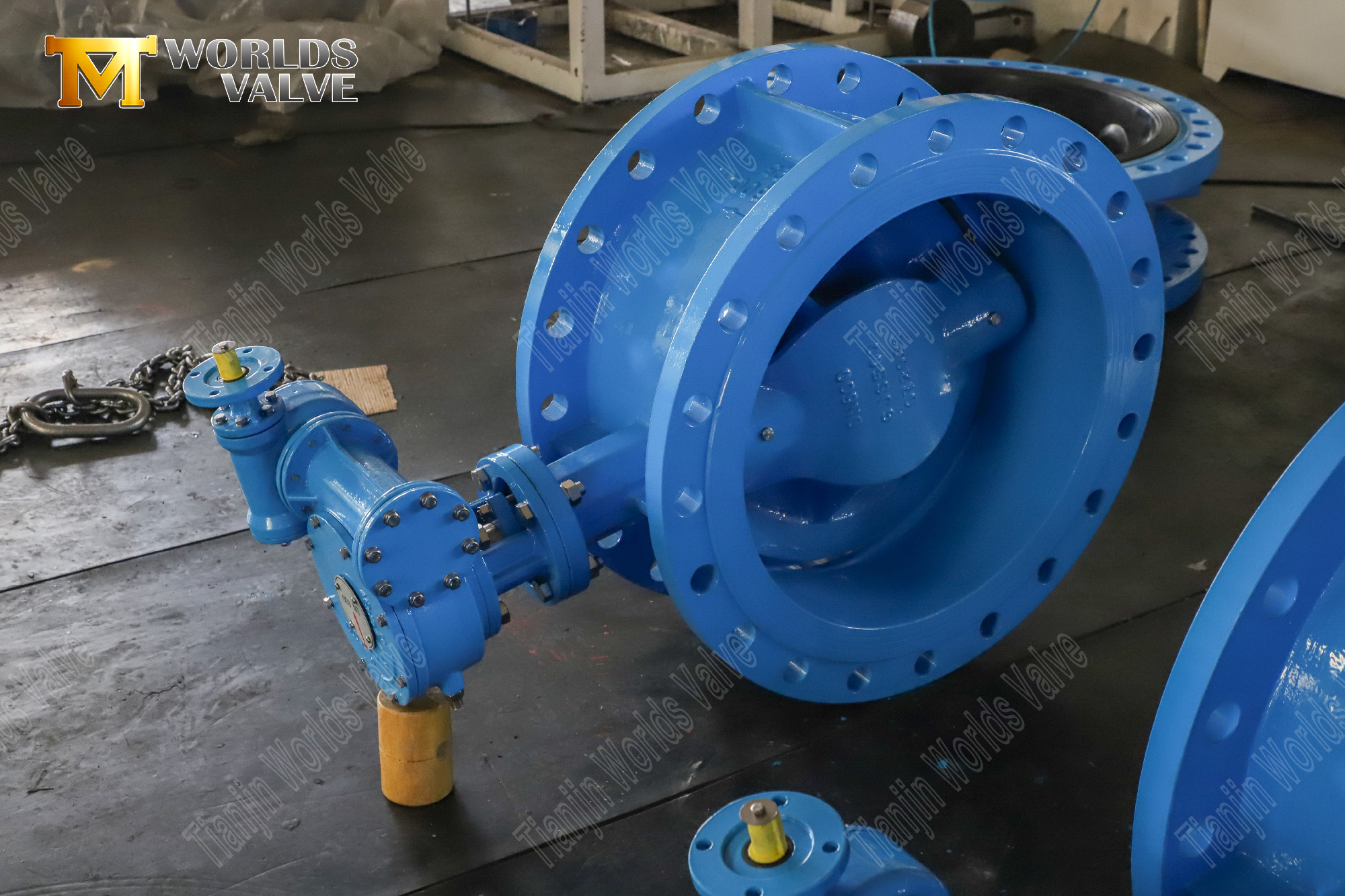

Valve papillon PN25 à double décalage avec brides doubles et opérateur d'engrenages-3 (3)

Conclusion:

Source CE, UKCA, ACS, WRAS et ISO 9001 Double offset certifié PN25 Butfly Valve avec deux brides et opérateur d'engrenages d'un fabricant de soupape de papillon leader - Tianjin Worlds Valve Co., Ltd .. Prix compétitif, livraison rapide—Demandez un devis aujourd'hui!


PN25 Valve de papillon à bride double Fuite zéro PN25 Valve industrielle Valve papillon excentrique à haute pression Vanne papillon à double décalage avec boîte de vitesses Valve de papillon à boîte de vitesses lourdes Vanne papillon à haute pression à haute pression Fabricant de soupape à bride à double OEM Valve papillon personnalisée OEM Fabricant de soupape certifié ISO 9001
