Fabricants de papillons concentriques Fabricants-soupape de type-pain avec poignée de levier

En tant que fabricant et fournisseur professionnel concentrique de papillon concentrique en Chine. La soupape de papillon de type LUG concentrique avec poignée de levier est un composant vital des systèmes de contrôle des fluides, réputés pour sa fiabilité et son efficacité. La valve papillon, avec son disque en alignement cohérent, réduit l'usure, prolongeant la durée de vie de la valve. Équipée d'une poignée de levier, cette valve papillon offre un fonctionnement simple et intuitif.
  • CBF01-TL01

  • OEM|ODM

État de disponibilité:
Quantité:
sharethis sharing button

Introduction:

La soupape papillon de type CULG concentrique avec poignée de levier avec sa conception concentrique garantit que le disque est centré dans le corps de la vanne. Cette fonctionnalité fournit un contrôle d'écoulement équilibré, minimisant les chutes de pression et garantissant un fonctionnement en douceur. Cette méthode d'installation de LUG fournit une connexion sécurisée et fuite. La vanne papillon avec la poignée de levier sert d'indicateur visuel de la position de la vanne, améliorant la sécurité opérationnelle.

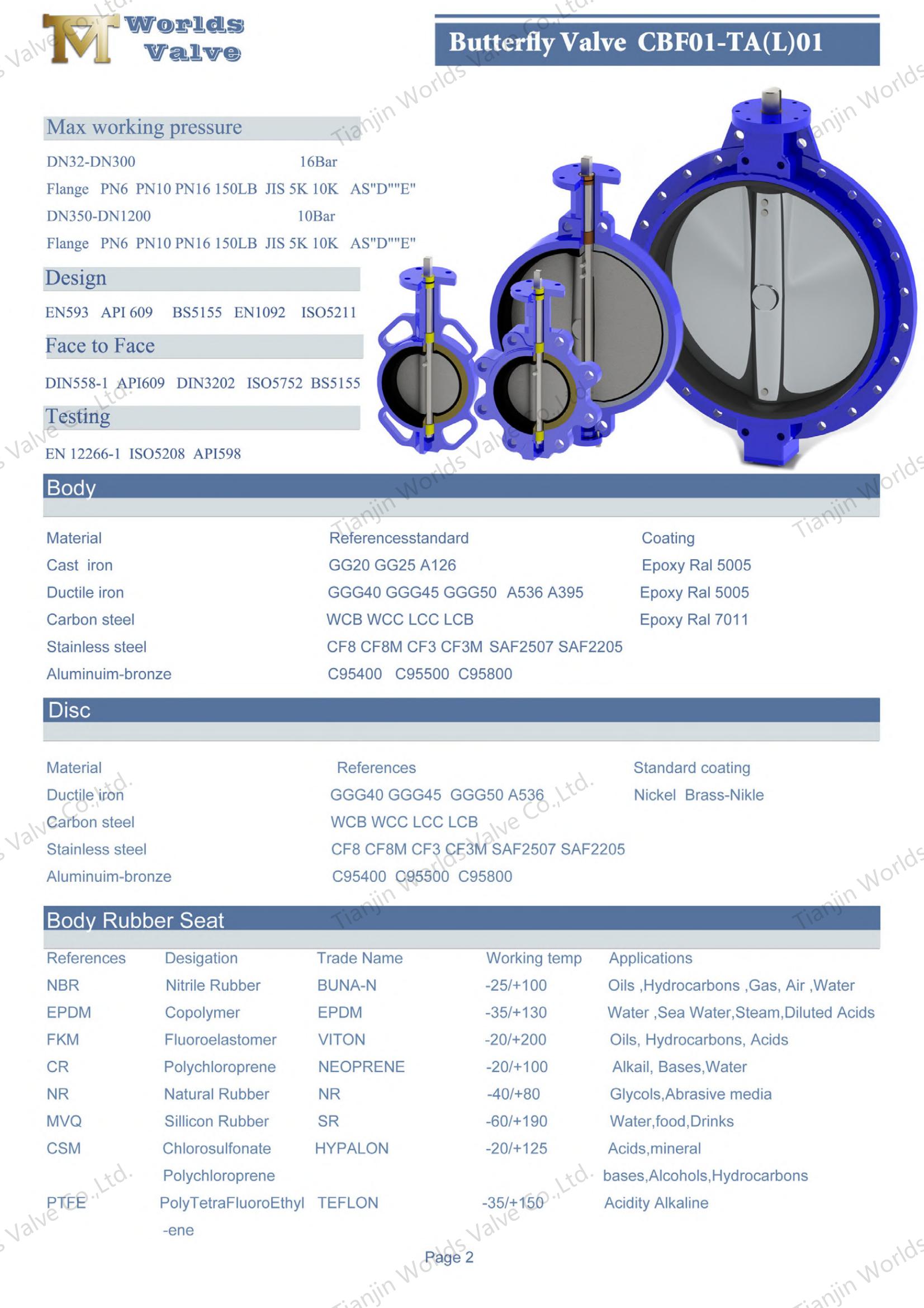

Fabricants de papillons concentriques Fabricants-vannes de type Lug avec poignée de levier (2)

Caractéristique du produit:

  Arrêt serré 100% bidirectionnel.

Installation sans restriction dans le sens de l'écoulement.

Poids réduit et dimensions globales.

Perte de pression à faible pression et réduction des coûts énergétiques.

Valeurs KV / CV élevées.

Facile à nettoyer et à désinfecter pour les systèmes d'eau potable, etc.

Auto-nettoyage (aucun résidu ne sera piégé).

Bonne résistance à la corrosion.

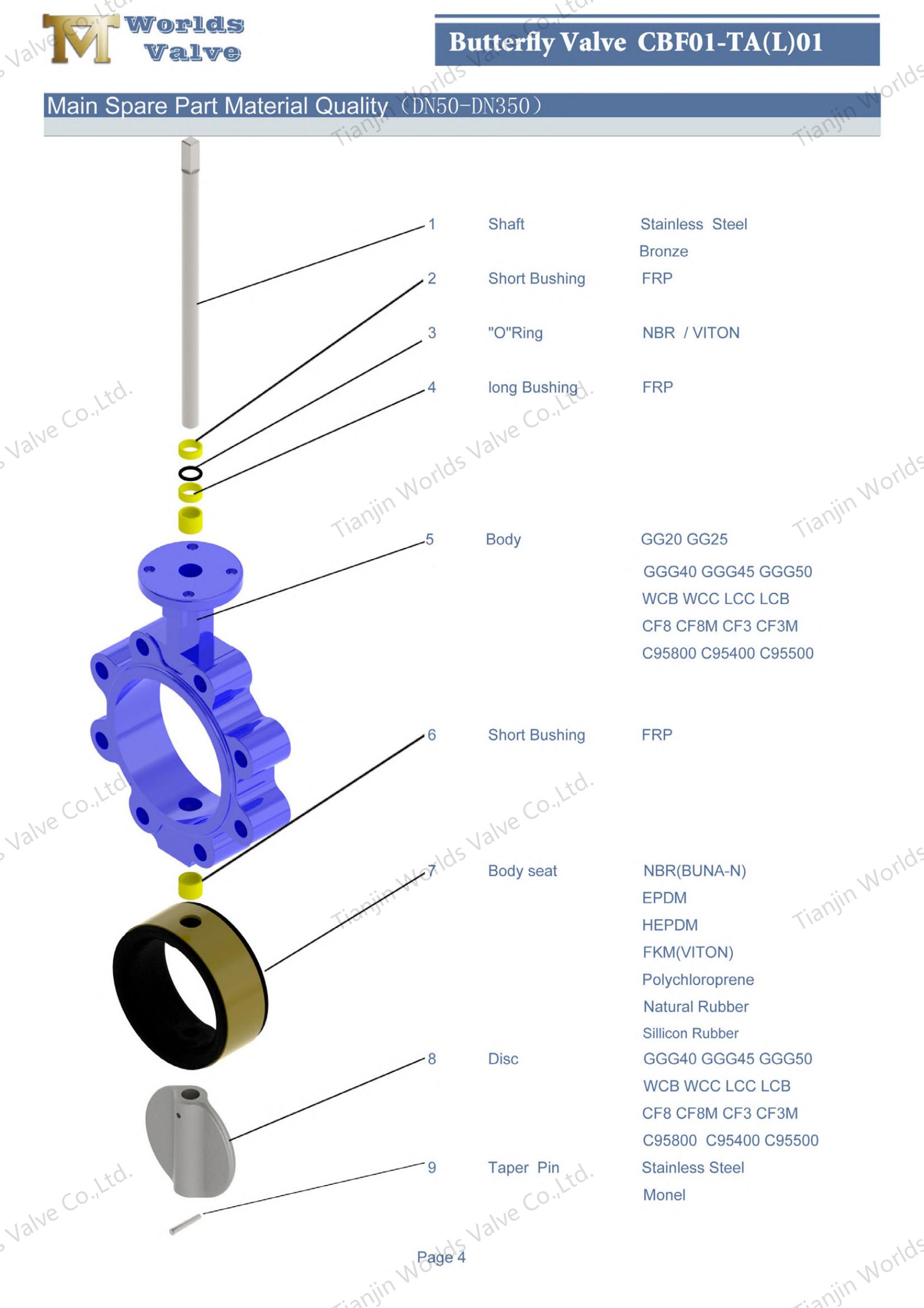

Fabricants de papillon concentrique Fabricants-vannes de type Lug avec poignée de levier (3)

Paramètres techniques :

Taille

DN32-DN600

DN650-DN2000

Pression de travail

16BAR

10BAR

Coquille

24bars

15BAR

Joint

18BAR

11bar

Température de fonctionnement

-45℃ ~ + 150 ℃

Environnement de fonctionnement

Système de ballast et de cale          Traitement chimique

Plantes de dessalement   Plates-formes de forage    Eau potable

Poudre sèche     Nourriture et boisson     Plants d'essence

Havc  Industrie minière  Industrie du papier    Manipulation du sable     Eau de mer    Industrie du sucre

Traitement de l'eau thermo technique   Les eaux usées

Conduite  méthode

Main  Levier  Engrenage  Électrique  Pneumatique

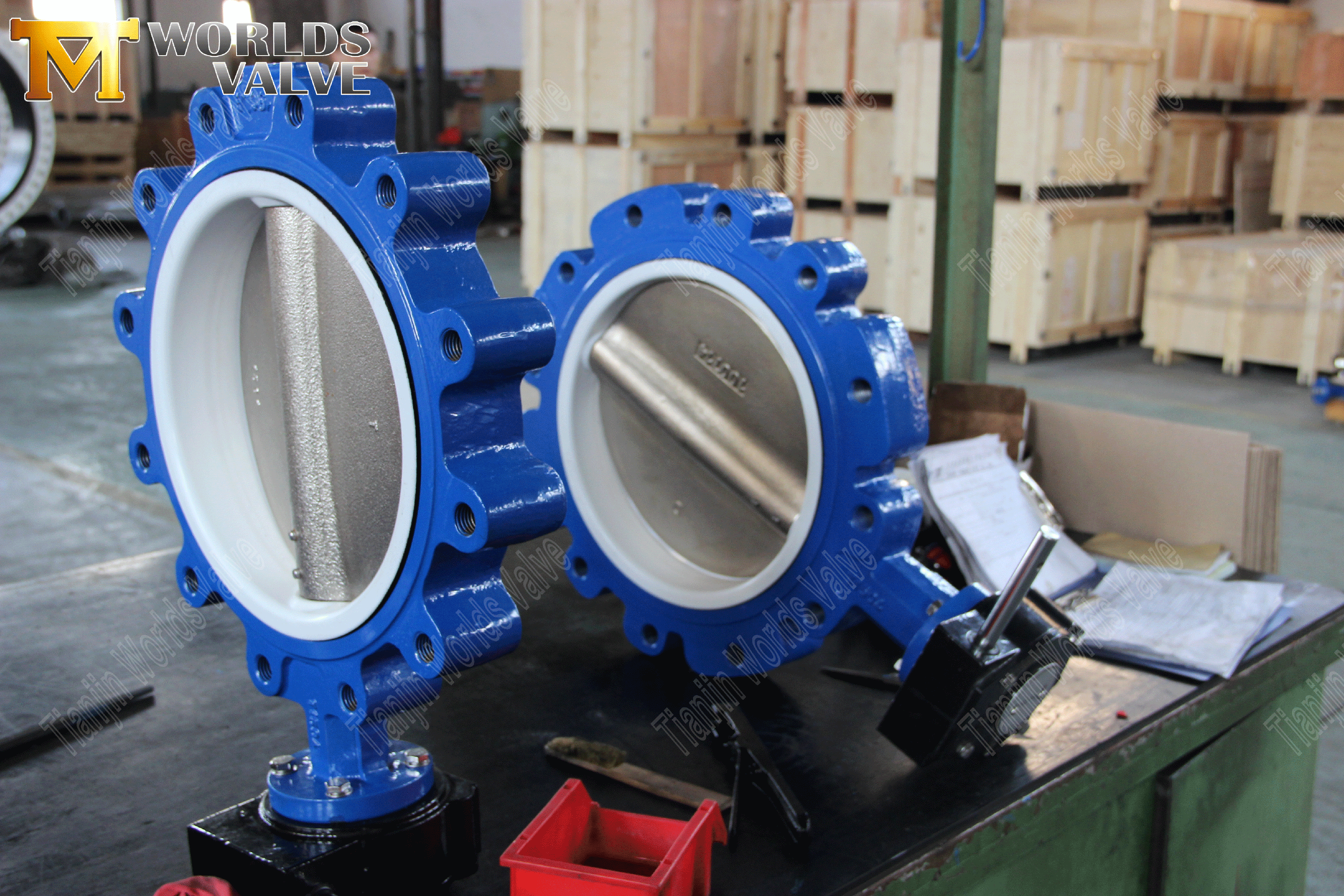

Fabricants de papillon concentrique Fabricants-vannes de type Lug avec poignée de levier (3)

Matériel principal:

Nom

Matériel

Corps

Fonte  Fer à fonte ductile  Carbone  Acier inoxydable  Bronze

Disque

Fer à fonte ductile  Acier inoxydable en acier au carbone  Bronze

Arbre

Acier inoxydable  MONEL K500

Seat

Buna  Nbr  EPDM  Viton  Ptfe  Hepdm  Néoprène  Hypalon Natural Rubber

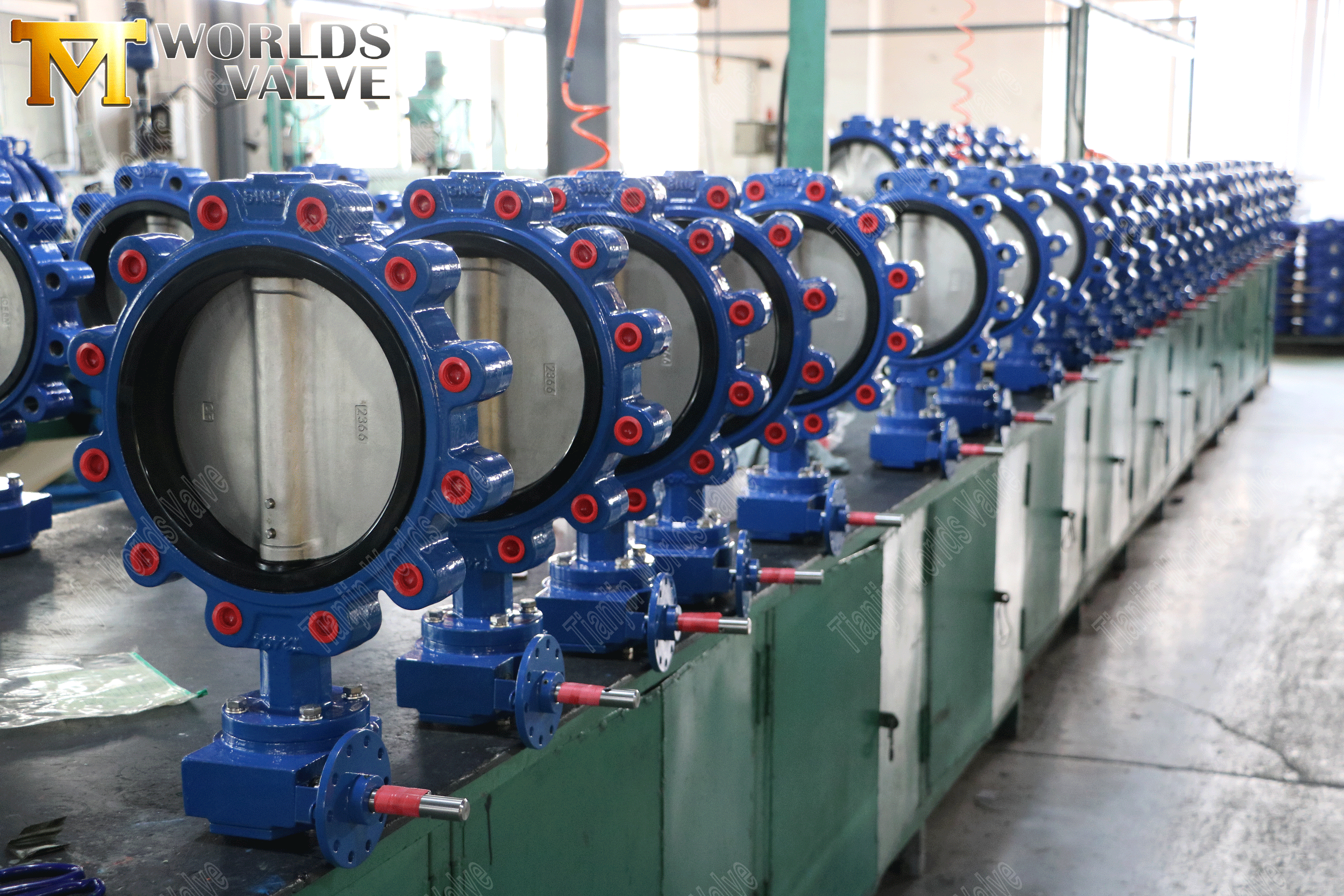

Fabricants de papillons concentriques Fabricants de type Butfly Type avec poignée de levier (8)

Norme exécutive:

Norme de conception

EN 593, API MSS SP67 609  BS5155

Inspection et test

API 598  ISO 5208  En 12266

Standard final

ANSI B16.1 Cl. 125lb & b16.5 Cl. 150 lb

Comme 2129 Table D&E   BS 10 Table D&E

DIN 2501 PN6, PN10 et PN16

EN 1092 PN6, PN10 et PN16

ISO 2531 PN6, PN10 et PN16

ISO 7005 PN6, PN10 et PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 Cl. 150 lb  AWWA C207

SABS 1123 Tableau 1000/3 et tableau 1600/3

Face à face

ISO 5752, EN 558, MSS SP67 et API 609 DIN3202

Bride supérieure

ISO 5211

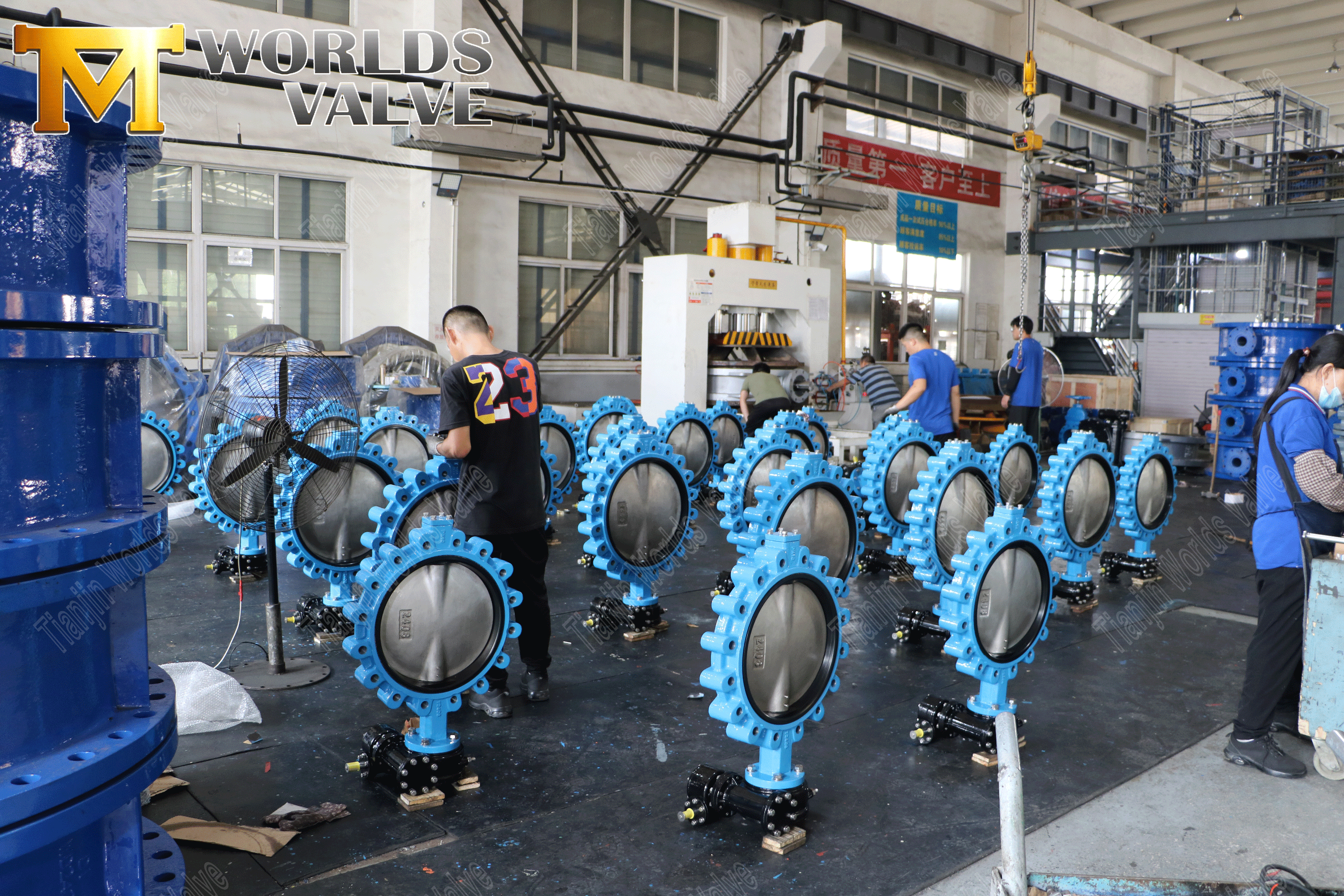

Fabricants de papillons concentriques Fabricants de type Butfly Type avec poignée de levier (9)

Conclusion:

En résumé, la vanne papillon de type LUG concentrique avec poignée de levier combine une conception conviviale avec l'utilisateur avec d'excellentes performances, ce qui en fait un choix populaire pour une large gamme d'applications de manipulation fluide.
