Fabricants de soupapes de papillon à plaque

En tant que fabricant et fournisseur de papillon chinois de la plaque chinoise. EPDM Seat Wafer Butterfly Valve est l'un de nos principaux produits conçus avec un disque en acier inoxydable. Le matériau de l'EPDM est un caoutchouc synthétique connu pour sa résistance à la chaleur, à l'altération et aux produits chimiques, ce qui en fait un bon choix pour les applications industrielles. La conception de la soupape de papillon à la plaquette permet une installation facile entre deux brides, la vanne papillon avec un disque en acier inoxydable offre une excellente résistance, durabilité et résistance.

Modèle:
CBF03-TA03
Marque de produit:
OEM|ODM

Quantité:
État de disponibilité:





enquête Ajouter au panier

Description du produit

Introduction:

La soupape de papillon de la plaquette d'EPDM avec un disque en acier inoxydable fonctionne en tournant le disque pour contrôler l'écoulement de fluide, ce qui lui permet de démarrer, d'arrêter ou de réguler efficacement le débit. Il est largement appliqué dans les systèmes traitant des liquides, des gaz et des boues dans des champs comme le traitement de l'eau, le traitement chimique, le CVC, et plus en raison de ses performances fiables et de sa structure relativement simple mais efficace.

Caractéristique du produit:

Arrêt serré 100% bidirectionnel.

Installation sans restriction dans le sens de l'écoulement.

Poids réduit et dimensions globales.

Perte de pression à faible pression et réduction des coûts énergétiques.

Valeurs KV / CV élevées.

Facile à nettoyer et à désinfecter pour les systèmes d'eau potable, etc.

Auto-nettoyage (aucun résidu ne sera piégé).

Bonne résistance à la corrosion.

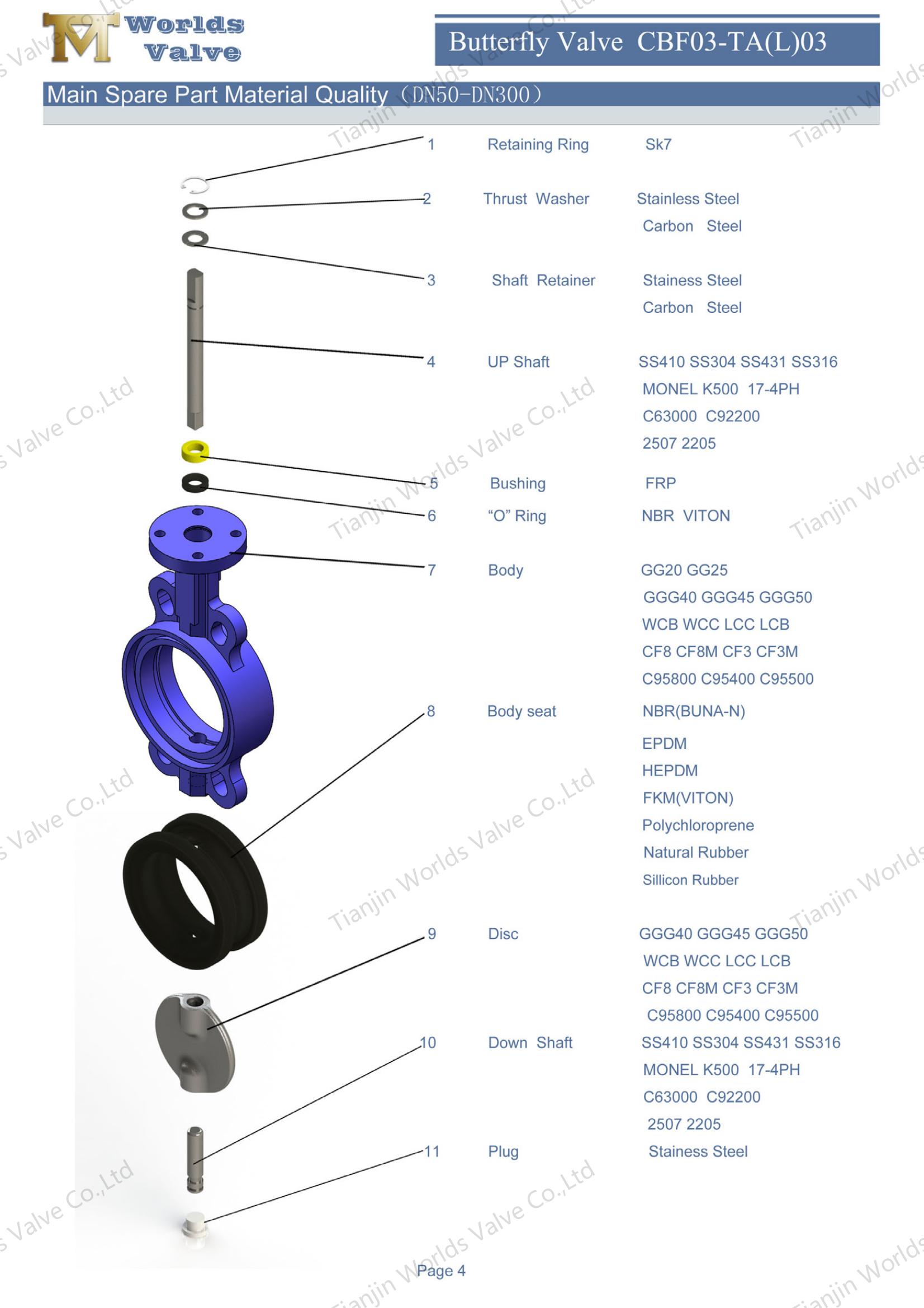

Vanne de papillons de plaquette EPDM avec disque en acier inoxydable (11)

Paramètres techniques ：

Taille	DN32-DN600	DN650-DN2000
Pression de travail	16BAR	10BAR
Coquille	24bars	15BAR
Joint	18BAR	11bar
Température de fonctionnement	-45℃ ~ + 150 ℃
Environnement de fonctionnement	Système de ballast et de cale Traitement chimique Plantes de dessalement Plates-formes de forage Eau potable Poudre sèche Nourriture et boisson Plants d'essence Havc Industrie minière Industrie du papier Manipulation du sable Eau de mer Industrie du sucre Traitement de l'eau thermo technique Les eaux usées
Conduite méthode	Main Levier Engrenage Électrique Pneumatique

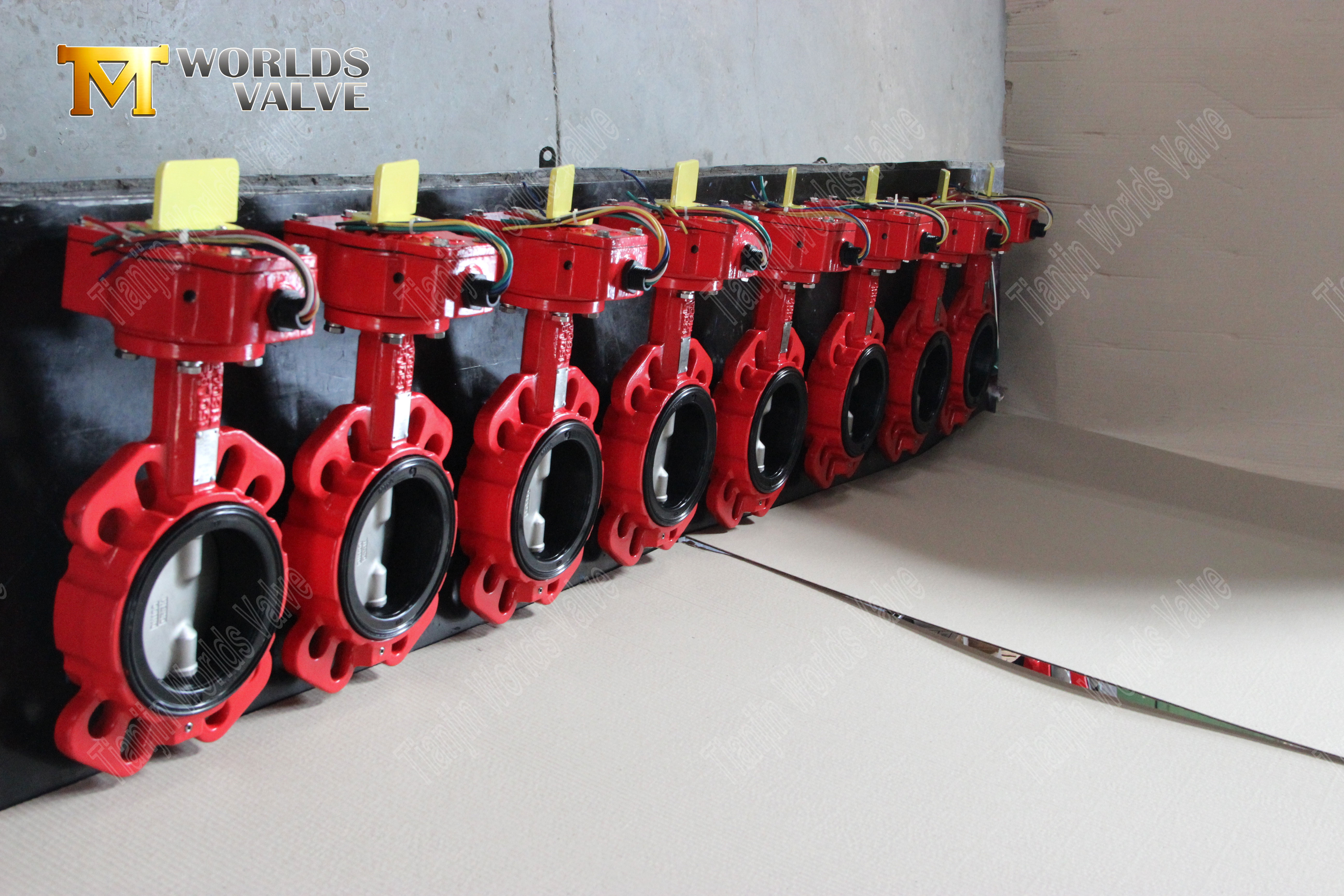

Vanne de papillons de plaquette EPDM avec disque en acier inoxydable (2)

Matériel principal:

Nom	Matériel
Corps	Fonte Fer à fonte ductile Carbone Acier inoxydable Bronze
Disque	Fer à fonte ductile Acier inoxydable en acier au carbone Bronze
Arbre	Acier inoxydable MONEL K500
Seat	Buna Nbr EPDM Viton Ptfe Hepdm Néoprène Hypalon Natural Rubber

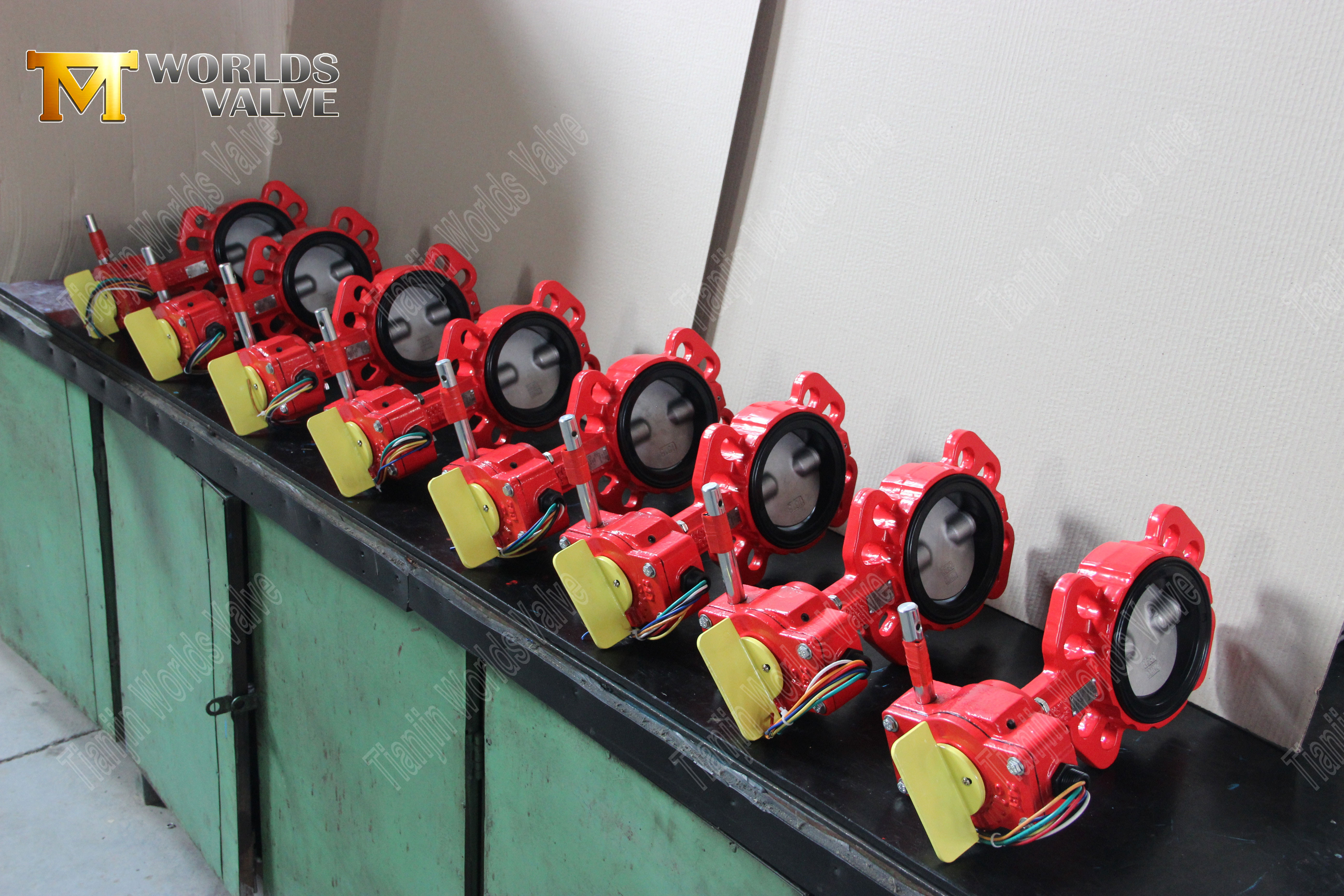

Vanne de papillons de plaquette EPDM avec disque en acier inoxydable (7)

Norme exécutive:

Norme de conception	EN 593, MSS SP67 API 609 BS5155
Inspection et test	API 598 ISO 5208 En 12266
Standard final	ANSI B16.1 Cl. 125lb & b16.5 Cl. 150 lb Comme 2129 Table D&E BS 10 Table D&E DIN 2501 PN6, PN10 et PN16 EN 1092 PN6, PN10 et PN16 ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150 lb AWWA C207 SABS 1123 Tableau 1000/3 et tableau 1600/3
Face à face	ISO 5752, EN 558, MSS SP67 et API 609 DIN3202
Bride supérieure	ISO 5211

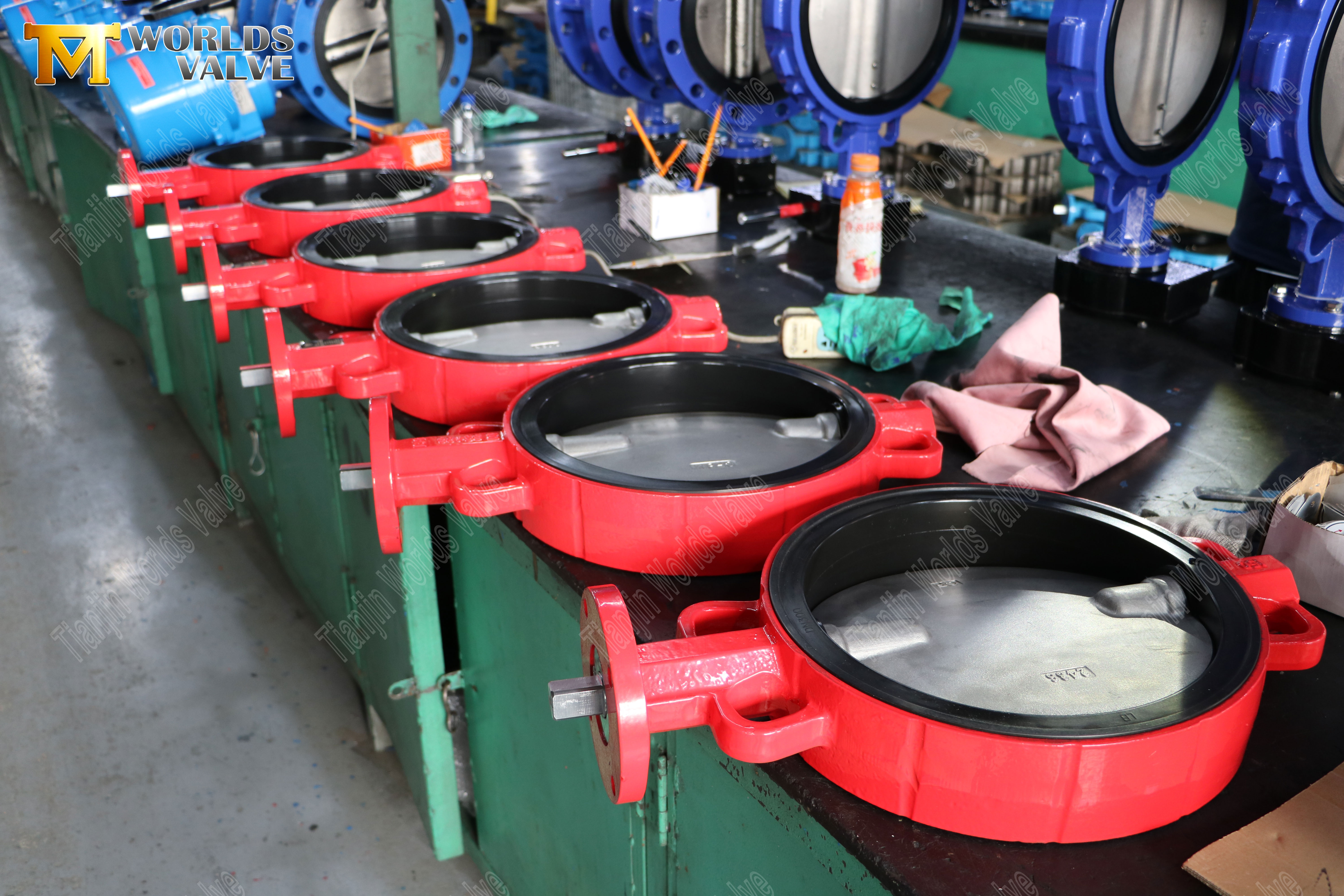

Vanne de papillons de plaquette EPDM avec disque en acier inoxydable (8)
