PN10 PN16 JIS5K JIS10K CLASS125 Classe 150 Papet papillon avec deux pièces

La vanne de papillon assise élastique est une conception à double bride qui peut être utilisée pour un service d'impasse. Cette série de vannes papillon présente de nombreuses caractéristiques et avantages de la conception, telles que des cotes de CV élevées, des pièces minimales exposées au support de ligne, une plus grande fiabilité et un enregistrement éprouvé de longue durée de vie. Un avantage de conception majeur de ces lignes de produits de la vanne est la compatibilité internationale.
  • CBF02-TL01

  • OEM

État de disponibilité:
Quantité:
sharethis sharing button



Caractéristique du produit:

  • Arrêt étanche 100% bidirectionnel.

  • Installation sans restriction dans la direction du flux.

  • Poids réduit et dimensions globales.

  • Perte basse pression et réduction des coûts énergétiques.

  • Valeurs KV / CV élevées.

  • Facile à nettoyer et à désinfecter pour les systèmes d'eau potable, etc.

  • Auto-nettoyage (aucun résidu ne sera piégé).

  • Bonne résistance à la corrosion.




Paramètres techniques:


Taille

DN32-DN600

DN650-DN2000

Pression de travail

16 barre

10 barre

Coquille

24 barre

15bar

Sceller

18 barre

11bar

Température de fonctionnement

-45 ℃ ~ + 150

Environnement d'exploitation

Traitement chimique du système de ballast et de cale

Plantes de dessalement plantes forestières de forage d'eau potable

Poudre sèche Aliments et boissons

HAVC Industrie de l'industrie de l'industrie de l'industrie de l'industrie du sable de l'industrie du sable

Traitement Thermo Technical Traitement des eaux usées

Méthode de conduite

Pneumatique électrique à levier à main



Matériau principal:

Nom

Matériel

Corps

En acier inoxydable en acier en acier au carbone en fer en fonte en fer al-bronze

Disque

Acier inoxydable en acier au carbone en fer ductile al-bronze

Arbre

Monel en acier inoxydable K500

Seat

Buna NBR EPDM VITON PTFE Hepdm Néoprène Hypalon Caoutchouc naturel

Standard exécutif:


Standard de conception

EN 593, MSS SP67 API 609 BS5155

Inspection et test

API 598 ISO 5208 EN 12266

Standard de fin

ANSI B16.1 CL. 125LB & B16.5 CL. 150lb

AS 2129 Tableau D & E BS 10 Table D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150LB AWWA C207

SABS 1123 Tableau 1000/3 et Tableau 1600/3

Face à face

ISO 5752, EN 558, MSS SP67 et API 609 DIN3202

Bride supérieure

ISO 5211

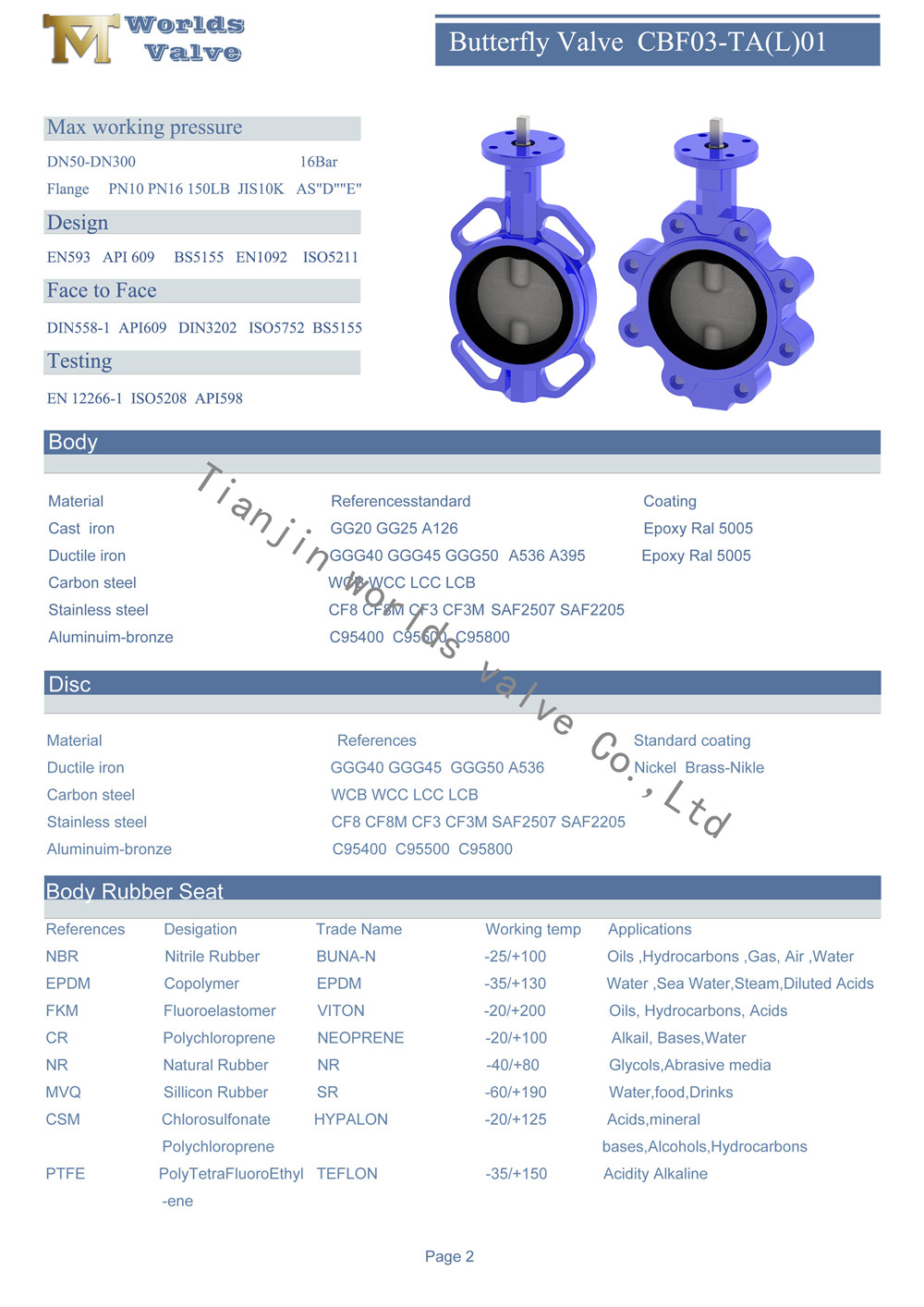

Cbf03-ta01_ 页面 _02

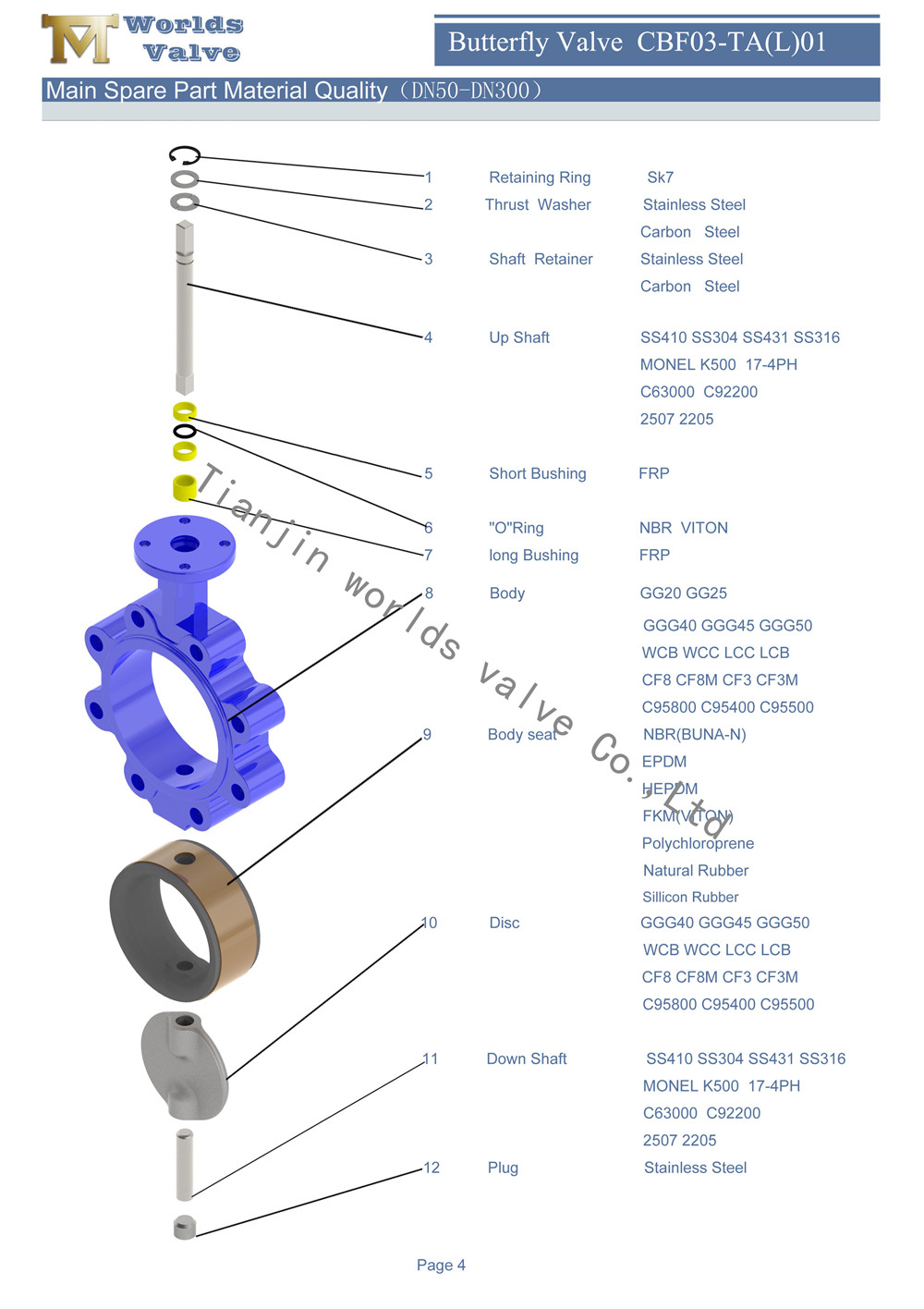

CBF03-TA01_ 页面 _04
