CBF04-TA01U
OEM|ODM
| Quantité: | |
|---|---|
1. Double défense du fluoropolymère
Plat PTFE: Résiste à 98% d'acides sulfuriques / nitriques et de gaz halogènes (-20 ° C à 200 ° C).
Disque SS 316L enduit de PFA: Le revêtement de 500 µm d'épaisseur empêche les piqûres / corrosion sous test ASTM G48, avec une lisse de surface RA≤0,4 µm pour le débit sans particules.
2. Garantie de contamination zéro
La barrière du fluoropolymère complet isole les milieux de composants métalliques.
3. Résilience à haute température et à l'abrasion
Le revêtement PFA résiste à 260 ° C Péx intermittents.
Résistance à l'abrasion de 30% plus élevée que les disques non enrobés dans les services de suspension.
4. Scellon étanche à bulles
Le contact PTFE-PFA atteint le taux ISO 5208 un arrêt à une pression de 1,5x PN16.
Option d'incendie: API 607 Sceaux secondaires métalliques.
5. Conception optimisée de la maintenance
Le corps de style plaquette avec un pad ISO 5211 permet des swaps d'actionneur de 10 minutes.
Le disque d'auto-alignement empêche l'éteindre après plus de 20 000 cycles (validés ISO 9001).

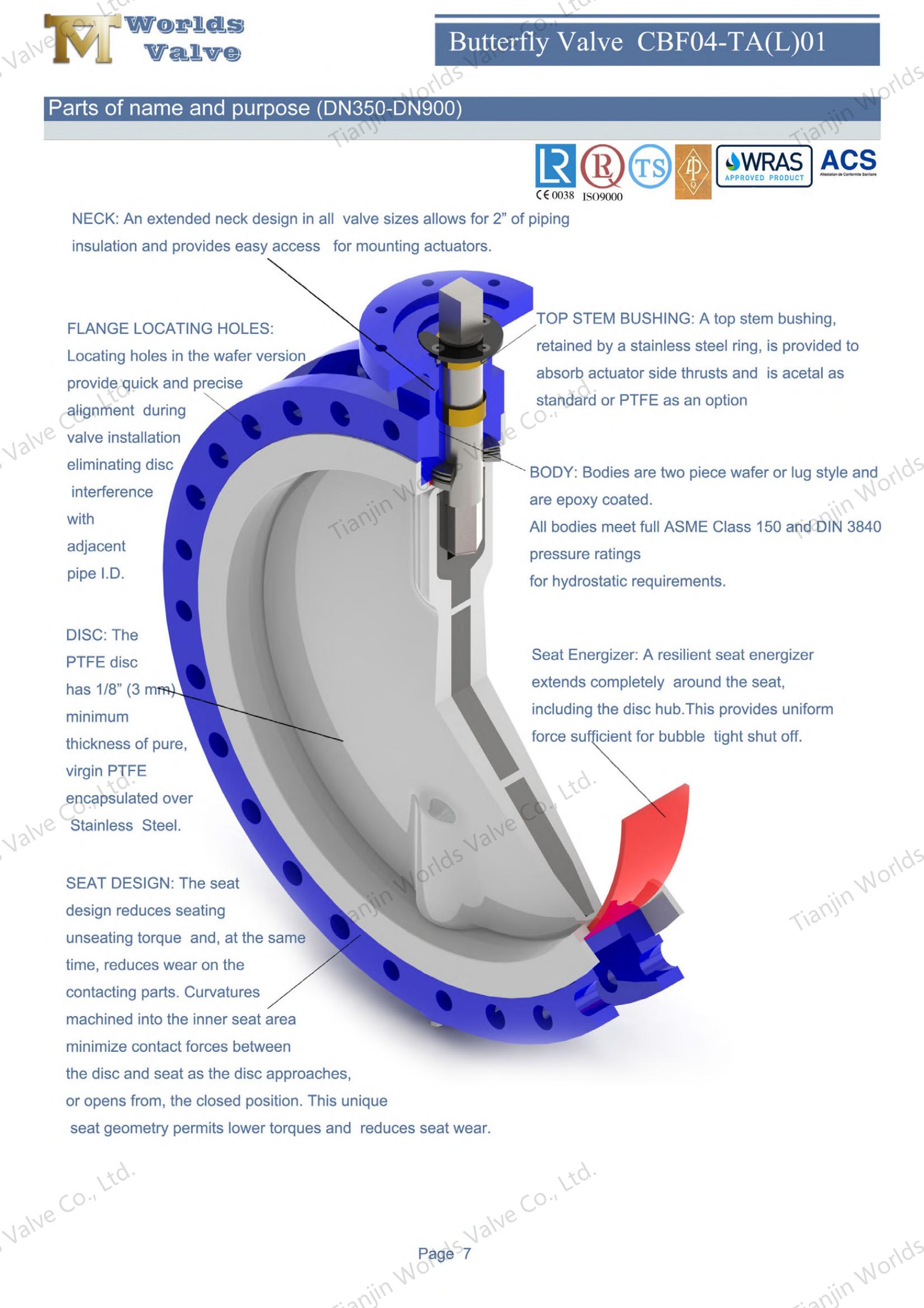

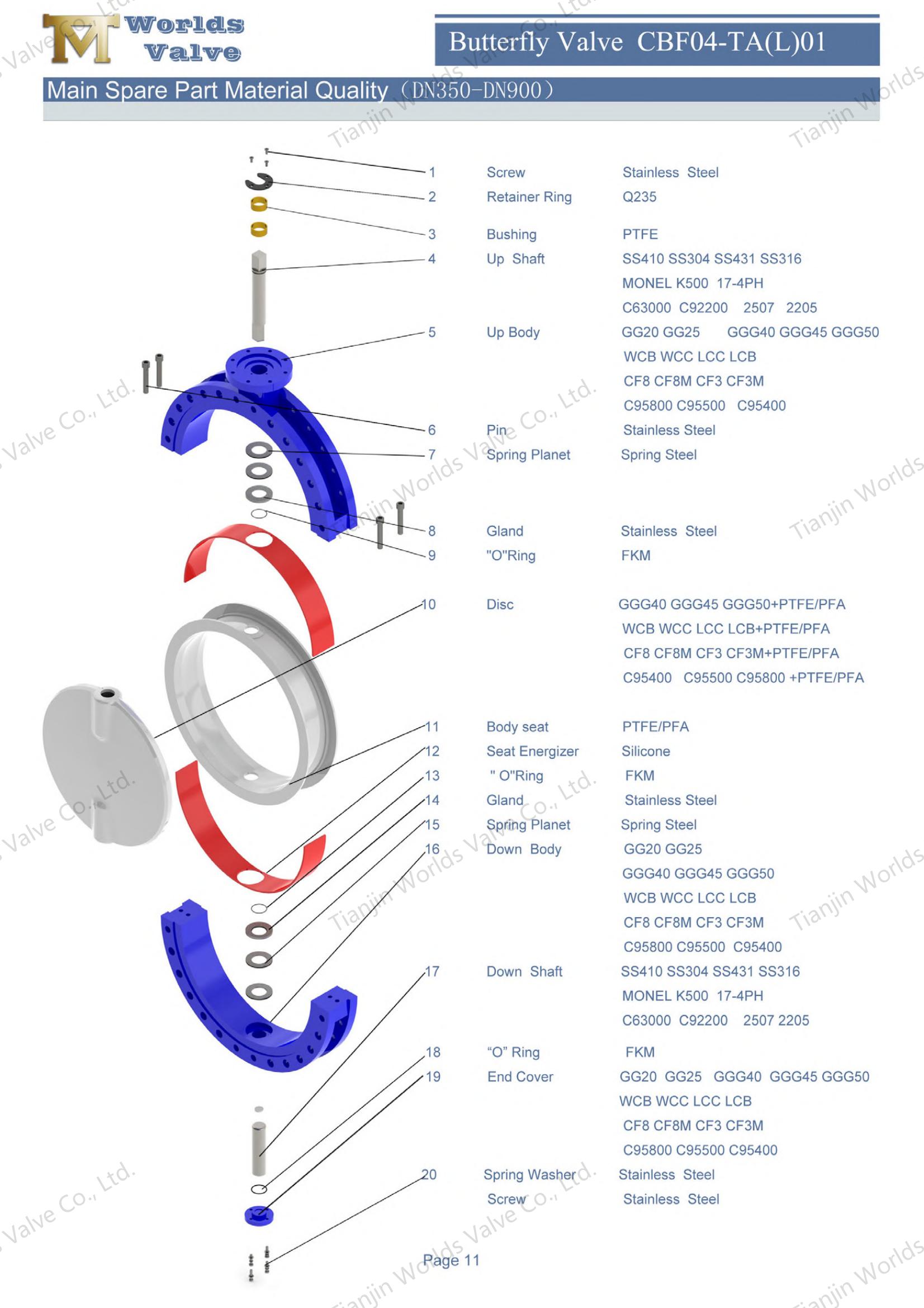

Corps | Fonte Fer à fonte ductile Carbone Acier inoxydable Bronze |
Disque | Ptfe Fer à fonte ductile Acier inoxydable en acier au carbone Bronze PFA revêtu |
Garniture | Ptfe (teflon) |
Arbre | Acier inoxydable MONEL K500 |
Seat | PTFE intégrale |
Cote de pression | 10/16BAR ANSI 150 # (standard), notes plus élevées disponibles |
Plage de température | -20 ° C à 200 ° C - Consulter pour les extrêmes |
Actuateur | Main Levier Engrenage Électrique Pneumatique |
Connexions de fin | ISO 5211 |
Semi-conducteur: L'eau ultra-pure (UPW), les lignes de suspension CMP, gravurez le contrôle du gaz.
Pharma: Systèmes CIP / SIP, transfert d'API à haute puissance.
Traitement de surface: Anodisation d'acide chromique, bains de gravure de PCB.
Chimique: Peroxyde d'hydrogène, distribution Aqua Regia.
Fonctionnement sans entretien: arbre à faille PTFE, roulements encapsulés et matériel anti-corrosion.
RÉSILIENCE SISMIQUE: Le design de la patte absorbe le mouvement des tuyaux (IBC & OSHPD conforme).
Efficacité de rénovation: remplacement direct des vannes de porte - 70% de temps d'installation plus court.
Avantage coût à vie: 3x durée de vie plus longue vs vannes à plaquettes dans les scénarios de marteau à eau.
Améliorez vos systèmes critiques de contrôle des flux avec la combinaison ultime de résistance à la corrosion, d'assurance de pureté et de fiabilité automatisée. Demander un devis ou une fiche techniquePour votre siège PTFE spécifique PFA Disc Butterfly Vannes avec des exigences de défense de corrosion ultra-pure aujourd'hui!
