Sont tous vannes papillon le même? Pas tout à fait. Les vannes papillon à oreilles diffèrent par leur installation, leur gestion de la pression et leur entretien. Dans cet article, vous découvrirez les principales différences entre les vannes à oreilles et les vannes sans oreilles, vous aidant ainsi à choisir la vanne adaptée à votre système.
Une vanne papillon est une vanne quart de tour dotée d'un disque qui tourne autour d'un arbre pour réguler ou bloquer le débit. Lorsque le disque est parallèle au flux, il laisse passer le liquide ou le gaz avec une résistance minimale. Lorsqu'il est tourné à 90 degrés, le disque devient perpendiculaire, bloquant complètement le flux. Ce mécanisme rend les vannes papillon efficaces pour les opérations d'arrêt rapides par rapport aux vannes multitours comme les vannes à vanne ou à soupape.
Les vannes papillon sont largement utilisées car elles combinent une construction légère avec une étanchéité efficace. Ils nécessitent moins d'espace d'installation que les vannes à bille, consomment moins de matériaux et peuvent être automatisés à l'aide d'actionneurs pneumatiques ou électriques. Cette polyvalence permet aux vannes papillon de gérer des fluides allant de l'eau et de l'air aux produits chimiques et aux boues.

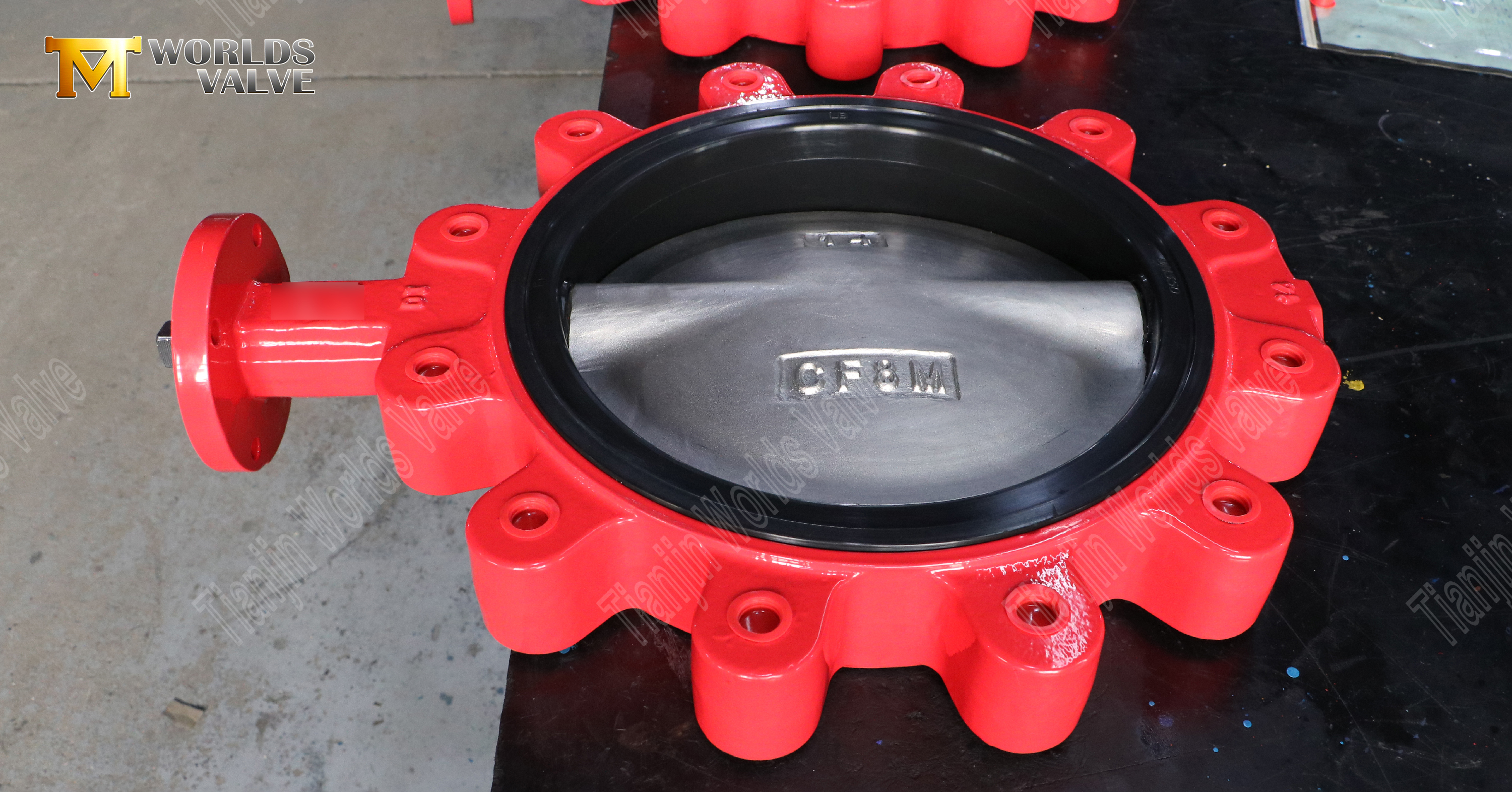

La vanne papillon à ergots se distingue par ses pattes filetées qui permettent un boulonnage indépendant sur les brides. Cela la rend structurellement plus solide que les vannes à plaquettes et adaptée au service de fin de ligne. Concrètement, cela signifie que les opérateurs peuvent retirer un côté du pipeline pour maintenance sans déranger l'autre côté, à condition qu'une bride aveugle soit en place.
Cette flexibilité rend les vannes papillon à oreilles indispensables dans les industries critiques telles que le pétrole et le gaz, la marine et le traitement de l'eau. Par exemple, dans une raffinerie, les coûts d’arrêt peuvent atteindre des milliers de dollars par heure. En utilisant une vanne à ergot, seule la section de pipeline concernée est fermée, minimisant ainsi les perturbations.
Les vannes papillon sont utilisées dans toutes les industries pour les services tout ou rien et d'étranglement :
● Les systèmes CVC s'appuient sur des vannes papillon à plaquette pour le contrôle de l'eau réfrigérée ou chaude.
● L'ingénierie maritime utilise des vannes à oreilles pour le ballast et le transfert de carburant, où la sécurité est essentielle.
● Les installations de traitement de l'eau utilisent les deux types, selon que la priorité est donnée à la flexibilité de l'isolation ou aux économies de coûts.
● Les usines de transformation chimique préfèrent les vannes à oreilles car elles résistent aux hautes pressions et aux fluides agressifs.
Conseil : Choisissez des vannes à plaquette lorsque l'espace et le budget sont limités, mais sélectionnez des vannes papillon à ergot lorsque la fiabilité et les performances en pression sont essentielles.
La méthode de connexion définit une grande partie de la différence de performances. Les vannes papillon à ergots comportent des pattes métalliques autour du corps, permettant un boulonnage direct sur chaque bride. Cela permet de retirer indépendamment chaque côté de la valve.
Les vannes papillon sans oreilles (vannes à plaquettes) reposent cependant sur de longs boulons qui traversent les deux brides et le corps de la vanne. Sans pattes, ils ne supportent pas un démontage unilatéral. Cette conception est plus légère mais moins polyvalente dans les systèmes exigeants.
L'installation est un autre point de divergence. Une vanne à cosse peut servir de vanne de fin de ligne. Lorsqu'il est recouvert d'une bride aveugle, il isole les sections pour réparation ou inspection. Cela le rend précieux dans les systèmes qui ne peuvent pas se permettre des arrêts complets.
Une vanne papillon à plaquette doit toujours être prise en sandwich entre deux brides. Si l’un des côtés a besoin d’entretien, l’ensemble du système doit être arrêté. Pour des secteurs comme le CVC municipal, où les temps d'arrêt ont un impact limité sur les coûts, cela est acceptable. Dans des environnements à enjeux élevés comme le pétrole et le gaz, cela constitue un handicap.
Les vannes papillon à cosse sont conçues pour supporter des pressions et des températures plus élevées. De nombreuses conceptions résistent aux normes ANSI de classe 150 à 300, ce qui les rend adaptées aux pipelines critiques. Leur connexion filetée assure une étanchéité fiable même en cas de vibrations.
En revanche, les vannes papillon à plaquette conviennent aux applications à pression modérée, souvent jusqu'à PN16. Ils fonctionnent généralement entre -10°C et 120°C. Leur construction plus légère et leurs sièges en caoutchouc fonctionnent bien pour les systèmes d'eau propre ou de CVC, mais ont du mal avec les fluides abrasifs ou à haute température.
La stratégie de maintenance détermine la sélection des vannes. Les vannes papillon à ergots permettent une isolation partielle : les opérateurs peuvent arrêter uniquement le côté aval ou amont, réduisant ainsi les temps d'arrêt. Pour des installations telles que les centrales électriques, cela se traduit par d’importantes économies.
Les vannes papillon à plaquettes nécessitent un arrêt complet du système pour la maintenance. Même si cela n'a pas d'importance dans les petits systèmes, dans les usines à processus continu, cela peut entraîner des temps d'arrêt prolongés et des pertes de production.
Les vannes Wafer sont moins chères à l’achat et à l’installation. Leur conception mince signifie moins de matériaux, un poids d’expédition inférieur et une manipulation plus facile. Cependant, leurs coûts de cycle de vie peuvent augmenter s’ils sont mal alignés ou surutilisés dans les systèmes à haute pression.
Les vannes à oreilles coûtent plus cher au départ en raison de matériaux robustes et d’une construction plus complexe. Pourtant, dans les secteurs critiques, ils s’avèrent rentables grâce à une réduction des temps d’arrêt, une durée de vie plus longue et un fonctionnement plus sûr.
Critères | Vanne papillon à plaquettes | Vanne papillon à ergots |
Connexion | Serré entre les brides | Boulonné avec des pattes filetées |
Service de fin de ligne | Non | Oui, avec bride aveugle |
Pression nominale | Faible à moyen | Moyen-élevé |
Entretien | Arrêt complet | Isolement partiel |
Coût | Faible au départ | Un coût initial plus élevé, un cycle de vie réduit |
Applications | CVC, eau légère | Pétrole, gaz, produits chimiques, marine |
Remarque : Pour les systèmes à haute pression ou les industries critiques, les vannes papillon à ergots constituent le choix le plus sûr à long terme.

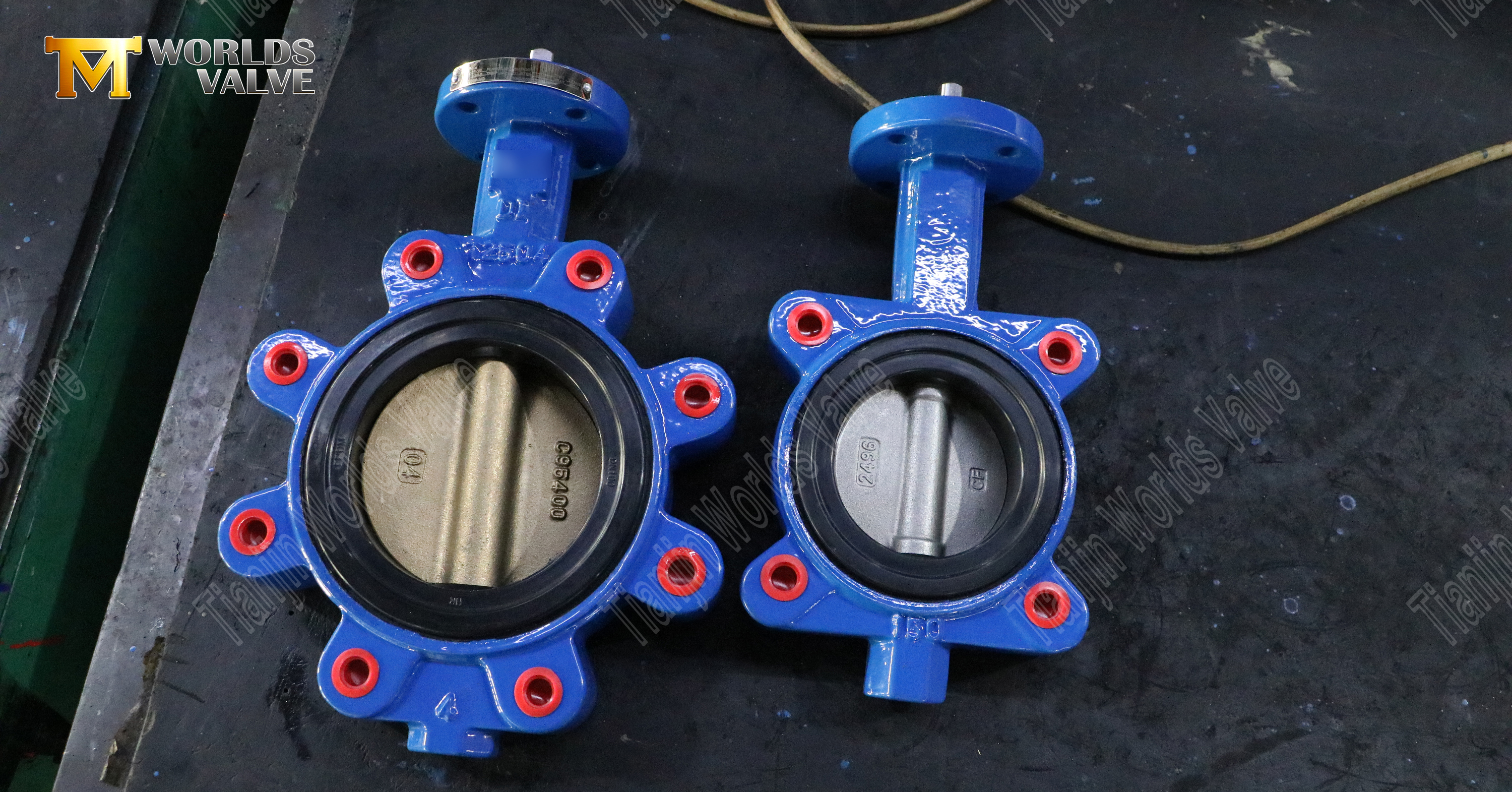

Les vannes à oreilles sont souvent construites en fonte ductile ou en acier inoxydable, avec des options de sièges en EPDM, en caoutchouc ou en métal. Cette résistance matérielle leur permet de supporter des variations extrêmes de pression et de température. Ils supportent également les fluides abrasifs comme les boues.
Les vannes papillon à plaquettes sont légères et compactes, souvent fabriquées en acier inoxydable, en fonte ou en PVC. Leur encombrement réduit les rend idéaux pour les systèmes à espace limité tels que les unités CVC, où la réduction du poids réduit les contraintes d'installation sur les canalisations.
Les cosses filetées des vannes à cosse aident à répartir uniformément les charges des pipelines, réduisant ainsi les contraintes sur les brides et les joints. Cette fonctionnalité évite également le désalignement, améliorant ainsi la fiabilité de l’étanchéité en cas de vibration.
Bien que les deux modèles soient disponibles dans une gamme de diamètres, les vannes papillon à oreilles sont généralement recommandées pour les canalisations haute pression de grand diamètre où la sécurité et la durabilité sont des priorités absolues.
Astuce : Pour les diamètres de canalisation supérieurs à DN300, les vannes papillon à oreilles offrent une meilleure stabilité et des marges de sécurité.
Les vannes papillon à cosse excellent dans les canalisations à pression fluctuante ou élevée. Leur structure filetée maintient le joint intact, évitant ainsi les fuites dans les systèmes transportant des produits chimiques, de la vapeur ou des gaz sous pression.
Les vannes papillon à plaquette sont mieux adaptées aux environnements à basse pression, tels que les systèmes de distribution d'eau glacée ou de ventilation. Leur utilisation dans des contextes à haute pression risque une usure prématurée ou des fuites.
● Vannes Wafer : fonctionnent jusqu'à ~120°C.
● Vannes à ergot : résistent jusqu'à ~250°C, selon la matière du siège.
Cela rend les vannes à oreilles adaptées aux industries de production d'électricité, pétrolières et pétrochimiques, tandis que les vannes à plaquettes conviennent aux systèmes d'eau municipaux.
Les vannes papillon à plaquettes offrent généralement une perte de charge plus faible, ce qui permet d'économiser de l'énergie de pompage dans les systèmes basse pression. Les valves à oreilles peuvent introduire une chute de pression légèrement plus élevée en raison de leur construction plus lourde, mais elles compensent par une étanchéité supérieure sous contrainte.
Les vannes à cosse gèrent des cycles d'ouverture et de fermeture fréquents sans perte de performances. Leur conception robuste résiste à l’usure, ce qui les rend idéaux pour les usines à processus continu. Les vannes à plaquettes, bien que fiables dans des cycles modérés, peuvent nécessiter un remplacement plus précoce dans des conditions exigeantes.
Remarque : faites toujours correspondre les matériaux des vannes au type de fluide pour maximiser la durée de vie.
Les vannes papillon Wafer sont légères, compactes et rapides à installer, ce qui les rend populaires dans les rénovations et les petits projets. Ils nécessitent moins de boulons et moins de couple, ce qui réduit les coûts de main-d'œuvre.
Les valves à ergot sont plus lourdes et nécessitent plus de boulons, mais leur conception permet une fixation plus solide et plus stable. Cela s’avère payant dans les environnements exigeants où les vibrations ou les changements de pression sont fréquents.
Avec une vanne papillon à ergot, les opérateurs peuvent isoler un côté du pipeline, remplacer des pièces et reprendre rapidement les opérations. Dans les vannes à plaquettes, tout remplacement nécessite un arrêt complet du système, prolongeant ainsi le temps d'arrêt.
Dans les industries à haut risque, la sécurité est primordiale. Les vannes papillon à crampons peuvent boucher les canalisations en toute sécurité lorsqu'elles sont associées à une bride aveugle, empêchant ainsi les fuites ou les décharges accidentelles. Les valves Wafer ne peuvent pas offrir cette fonction.
Bien que l’installation des vannes à oreilles nécessite plus de main-d’œuvre, elles réduisent les temps d’arrêt pour maintenance à long terme. Les vannes Wafer sont plus rapides à installer mais peuvent provoquer des arrêts complets plus fréquents au cours de leur durée de vie.
Astuce : Pour les usines où les coûts d’arrêt se mesurent en milliers par heure, les vannes papillon à ergots constituent l’investissement le plus judicieux.
Les vannes papillon à plaquettes sont moins chères à l'achat, coûtant souvent 20 à 30 % de moins que les vannes à oreilles de même taille (les données varient selon le fabricant et doivent être vérifiées).
Les valves à oreilles compensent leur coût initial plus élevé en minimisant les temps d'arrêt et en durant plus longtemps sous contrainte. Dans des industries comme la pétrochimie, cela justifie souvent la dépense initiale.
● Vannes à plaquettes : coût initial inférieur, maintenance cachée plus élevée.
● Vannes à oreilles : coût initial plus élevé, coût de cycle de vie inférieur dans les systèmes critiques.
Si votre système est à basse pression et non critique, les vannes à plaquette permettent d'excellentes économies. Si votre pipeline est à haute pression ou critique pour la sécurité, les vannes à oreilles offrent une plus grande valeur à vie.
Dans les industries pétrolières, gazières et pétrochimiques, les pipelines transportent souvent des fluides hautement pressurisés et chimiquement agressifs. Ces environnements exigent des vannes capables de résister à des conditions opérationnelles extrêmes tout en garantissant la fiabilité et la sécurité du système. Les vannes papillon à cosse sont le choix préféré car leurs cosses filetées permettent un boulonnage sécurisé directement sur les brides, fournissant une connexion solide qui maintient l'intégrité structurelle sous des pressions élevées et des températures fluctuantes. Contrairement aux vannes à plaquettes, les vannes à oreilles permettent de déconnecter un côté du pipeline pour l'entretien ou le remplacement sans arrêter l'ensemble du système. Cette capacité d’isolation partielle est cruciale dans les usines pétrochimiques et les raffineries, où les temps d’arrêt peuvent coûter des milliers de dollars par heure. De plus, les vannes papillon à ergots peuvent gérer des fluides corrosifs ou abrasifs avec des matériaux de siège et de corps appropriés, garantissant ainsi des performances à long terme. Leur construction robuste réduit également le risque de fuites ou de pannes catastrophiques dans les pipelines critiques. Pour les ingénieurs et les équipes de maintenance, cette combinaison de durabilité, de fiabilité et de flexibilité opérationnelle fait des vannes papillon à oreilles le choix idéal dans les applications industrielles à enjeux élevés, garantissant à la fois sécurité et rentabilité tout au long de la durée de vie de la vanne.
Dans les systèmes CVC et les usines municipales de traitement des eaux, les exigences en matière de pression et de température sont généralement modérées, ce qui fait des vannes papillon à plaquettes une solution idéale. Ces vannes sont légères et compactes, ce qui simplifie l'installation dans les nouveaux systèmes et les projets de rénovation où l'espace est limité. Leur construction plus simple signifie qu'elles sont moins coûteuses au départ que les vannes à oreilles, ce qui les rend attrayantes pour les projets aux contraintes budgétaires serrées. Les vannes Wafer conviennent également à la distribution d'eau à basse pression, aux conduites d'eau réfrigérée et aux applications industrielles légères, où les cycles fréquents à haute pression ou les conditions environnementales extrêmes ne sont pas un problème. La conception compacte minimise les contraintes sur les pipelines, réduisant ainsi les coûts de main-d'œuvre et le temps d'installation. Bien qu'elles ne puissent pas être utilisées pour l'isolation de fin de ligne, les vannes à plaquette offrent des performances fiables dans les systèmes où les arrêts complets de la ligne pour maintenance sont acceptables. Cet équilibre entre coût, facilité d'installation et performances adéquates dans des conditions modérées fait des vannes papillon à plaquettes le choix préféré pour de nombreuses applications municipales, commerciales et industrielles légères, en particulier là où les temps d'arrêt opérationnels sont moins critiques.
Les applications marines et offshore sont confrontées à des défis uniques, notamment les vibrations constantes des moteurs et des vagues, les mouvements dus aux mouvements du navire et l'exposition à des environnements d'eau salée corrosifs. Dans ces conditions, les vannes papillon à ergots sont essentielles car leurs cosses filetées permettent un boulonnage sécurisé aux brides, offrant une stabilité et une résistance aux vibrations supérieures par rapport aux vannes à plaquettes. Cela garantit que la vanne reste hermétiquement fermée sous un mouvement constant, réduisant ainsi le risque de fuite ou de décharge accidentelle. De plus, les vannes à oreilles peuvent fonctionner comme des vannes de fin de ligne lorsqu'elles sont associées à des brides pleines, permettant aux équipes de maintenance d'isoler des sections de tuyauterie sans arrêter l'ensemble du système. Cette capacité est particulièrement importante sur les plates-formes offshore et les navires, où les temps d'arrêt du système peuvent avoir des implications opérationnelles et de sécurité importantes. La conception robuste des vannes papillon à oreilles résiste également aux cycles répétés d'ouverture et de fermeture, ce qui est courant dans les systèmes de ballast, de carburant et de transfert d'eau. Leurs matériaux résistants à la corrosion, tels que l'acier inoxydable ou la fonte ductile revêtue, améliorent encore la durabilité, ce qui les rend indispensables pour des performances fiables à long terme dans des environnements marins exigeants.
Les installations de production d'électricité, en particulier celles impliquant de la vapeur à haute pression, des processus thermiques ou des conduites d'alimentation en produits chimiques, nécessitent des vannes capables de supporter des températures et des pressions extrêmes tout en conservant une étanchéité fiable. Les vannes papillon à oreilles sont largement utilisées dans ces applications en raison de leur construction robuste et de leur capacité à gérer des fluides à haute pression sans fuite. Leurs pattes filetées permettent de boulonner solidement les vannes aux brides, ce qui réduit les contraintes mécaniques sur la canalisation et évite un désalignement qui pourrait compromettre l'étanchéité. Cette résistance est essentielle dans les conduites de vapeur à haute pression, où même des fuites mineures peuvent être dangereuses et coûteuses. De plus, les vannes à oreilles facilitent l'isolation partielle des sections de pipeline pendant la maintenance, permettant aux centrales électriques de continuer à fonctionner dans d'autres parties du système. Cette capacité réduit considérablement les temps d’arrêt et les perturbations opérationnelles, ce qui est crucial pour les installations qui doivent maintenir une production d’énergie continue. Avec une sélection appropriée de matériaux pour le corps et les sièges de vanne, les vannes papillon à oreilles peuvent résister aux fluides abrasifs ou corrosifs, aux températures élevées et aux cycles fréquents, garantissant ainsi une durabilité à long terme. Leur combinaison de sécurité, de fiabilité et de flexibilité opérationnelle en fait le choix préféré des ingénieurs qui conçoivent ou entretiennent des infrastructures critiques de production d’électricité.
Lors de la sélection d’une vanne papillon, il est essentiel de prendre en compte les plages de pression et de température du système, car celles-ci ont un impact direct sur les performances et la sécurité de la vanne. Il faut également évaluer si la vanne doit servir de dispositif d'isolation de fin de ligne, ce qui détermine si une vanne à cosse ou à plaquette est appropriée. Une autre considération clé est la fréquence à laquelle le système nécessite une maintenance ou des arrêts partiels, car cela affecte la nécessité de capacités d'isolation partielle, comme celles offertes par les vannes à oreilles. Comprendre ces exigences opérationnelles garantit que la vanne sélectionnée peut répondre aux demandes du système sans risquer de fuites, de temps d'arrêt ou de panne prématurée. Les ingénieurs doivent également prendre en compte le type de fluide, qu'il s'agisse d'eau propre, de vapeur, de produits chimiques ou de boues, car la compatibilité des matériaux a un impact à la fois sur la durabilité et la fiabilité de l'étanchéité. Poser ces questions dès le départ permet aux décideurs d'adapter le bon type de vanne aux besoins spécifiques de leur système, évitant ainsi des erreurs coûteuses ou des inefficacités opérationnelles.
La dernière étape de la sélection des vannes consiste à aligner le type de vanne sur les besoins opérationnels spécifiques du système. Pour les projets d'eau municipale, les conduites de distribution basse pression ou les systèmes CVC, les vannes papillon à plaquette offrent souvent des performances suffisantes tout en maintenant les coûts à un niveau bas. Pour les raffineries, les usines chimiques, les centrales électriques ou les installations marines offshore, les vannes papillon à oreilles valent un investissement plus élevé en raison de leur gestion améliorée de la pression, de leur durabilité et de leur flexibilité de maintenance. Les décideurs doivent prendre en compte des facteurs tels que le diamètre du pipeline, les débits attendus, les plages de température de fonctionnement et la fréquence de maintenance. En évaluant soigneusement ces paramètres du système et en évaluant les coûts initiaux et du cycle de vie, les ingénieurs peuvent sélectionner une vanne qui équilibre performances, fiabilité et rentabilité. Donner la priorité au coût total de possession et à la sécurité opérationnelle garantit une valeur à long terme, réduit les temps d'arrêt et maintient des performances système constantes dans des environnements industriels exigeants.
Cet article explique la différence entre Crépine de type Y, vanne papillon, vanne papillon à plaquettes et valves à plaquettes. Les vannes à oreilles offrent une construction plus solide, un service de fin de ligne et une gestion de pression plus élevée, tandis que les vannes à plaquettes sont plus légères et rentables pour les systèmes basse pression. Choisir la bonne vanne garantit la sécurité, l’efficacité et la réduction des temps d’arrêt. À Tianjin mondes Valve Co., Ltd., nous fournissons des vannes durables conçues pour des performances fiables et une valeur opérationnelle à long terme.
R : Une vanne papillon à ergots est une vanne dotée de cosses filetées à boulonner aux brides, permettant un service de fin de ligne et une isolation partielle du pipeline.
R : Les vannes papillon à oreilles supportent une pression plus élevée et une flexibilité de maintenance, tandis que les vannes sans oreilles reposent sur des connexions par tranches et des arrêts complets.
R : Ils sont idéaux pour les industries pétrolières, gazières, marines et chimiques en raison de leur durabilité, de leur gestion de la pression et de leur efficacité de maintenance.
R : Les vannes papillon Wafer sont légères, économiques et adaptées aux systèmes basse pression comme le CVC et l'eau municipale.
R : Les vannes papillon à cosse sont privilégiées pour leur conception compacte peu encombrante et leur rentabilité par rapport aux vannes à vanne ou à soupape. Un avantage clé est que leurs extrémités en forme de cosses permettent une installation indépendante de chaque côté du pipeline, permettant un retrait ou un entretien facile sans déconnecter l'ensemble de la conduite, comme un « lien détachable » qui maintient le système de canalisations intact.
R : L’installation d’une vanne papillon a un impact sur les temps d’arrêt du système. Les vannes à cosse permettent une isolation partielle, les vannes à plaquette nécessitent un arrêt complet.
R : Les valves à oreilles ont des coûts initiaux plus élevés mais des dépenses de cycle de vie inférieures. Les vannes Wafer sont moins chères au départ mais peuvent augmenter les coûts de maintenance.
