RGV01-TF010203
OEM|ODM
| Quantité: | |
|---|---|

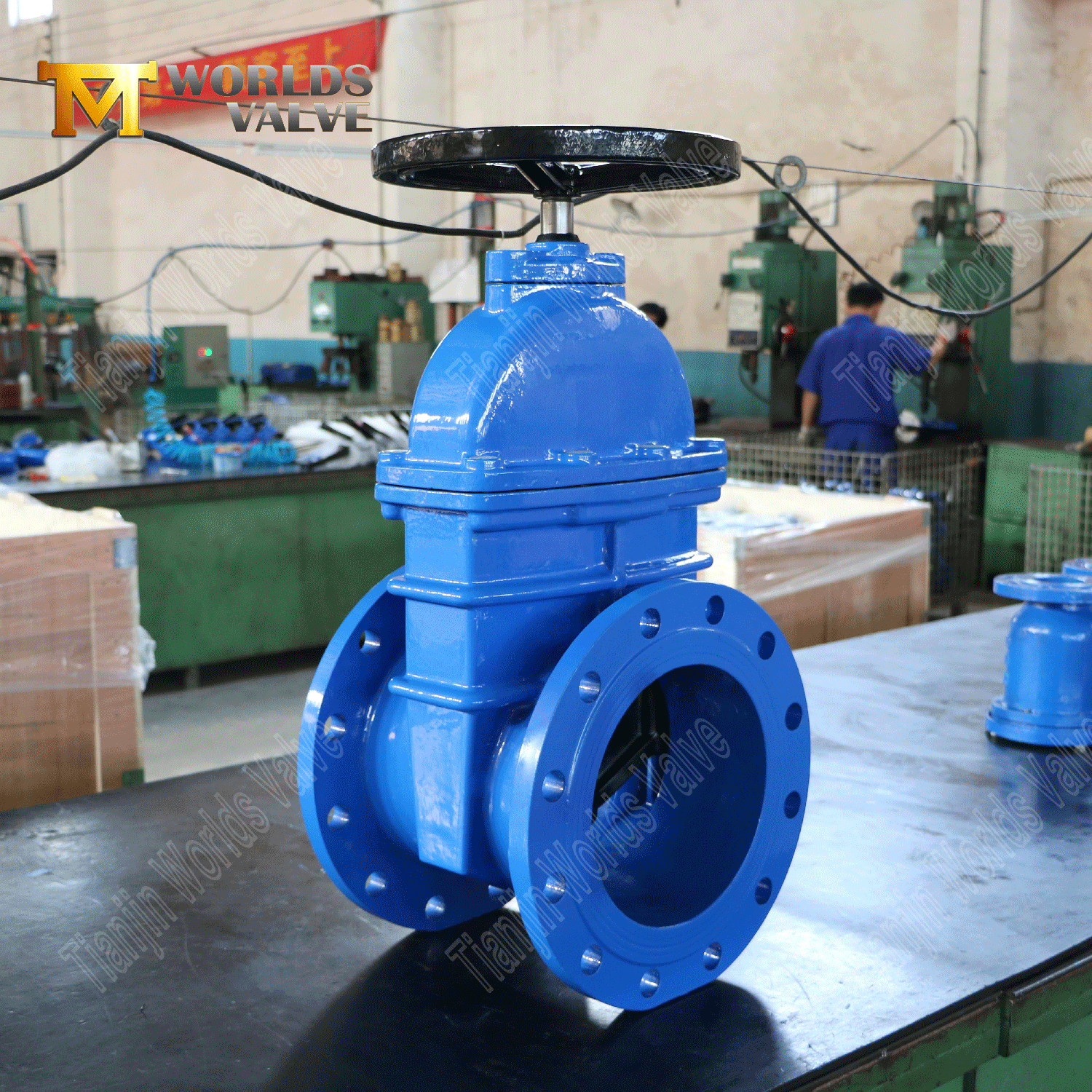

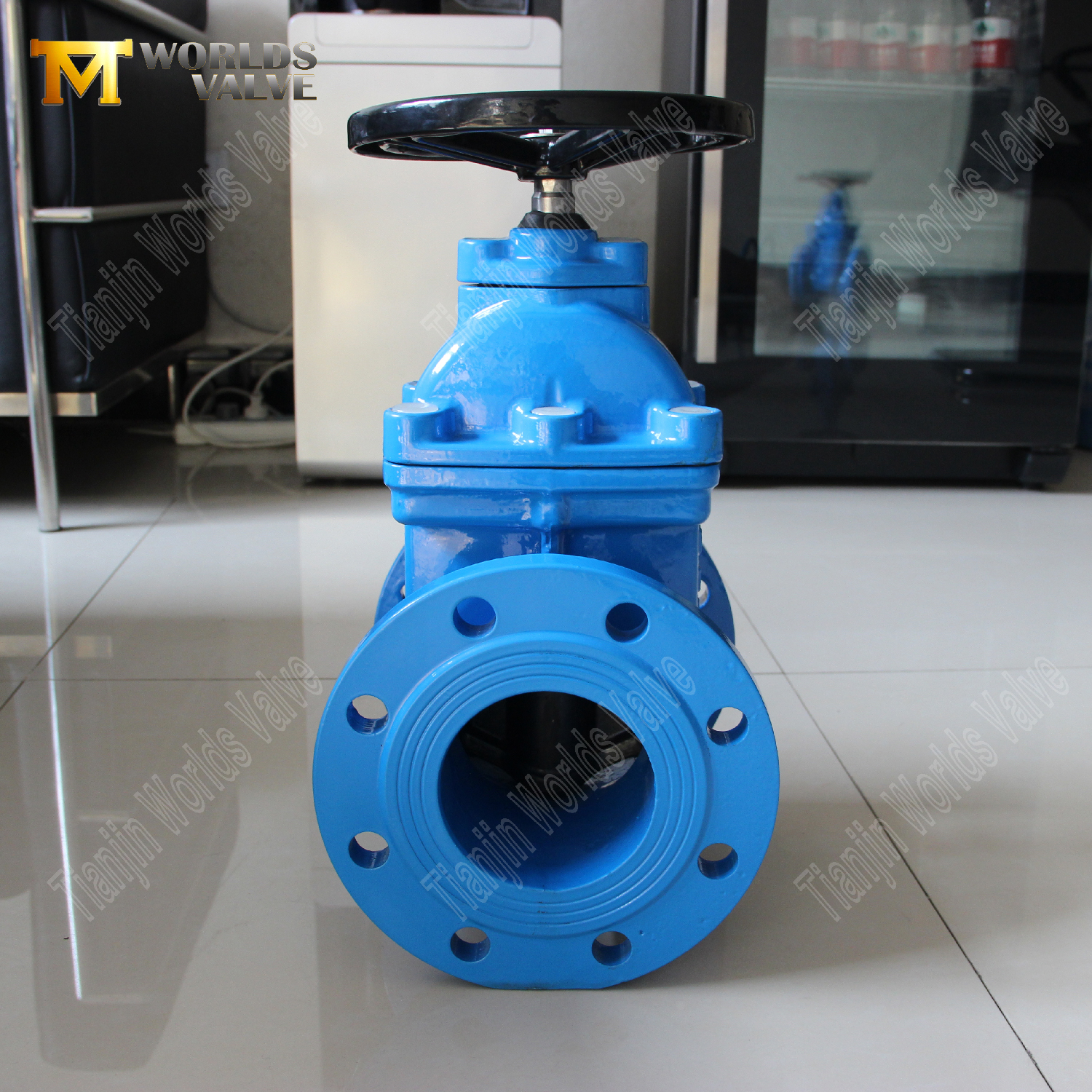

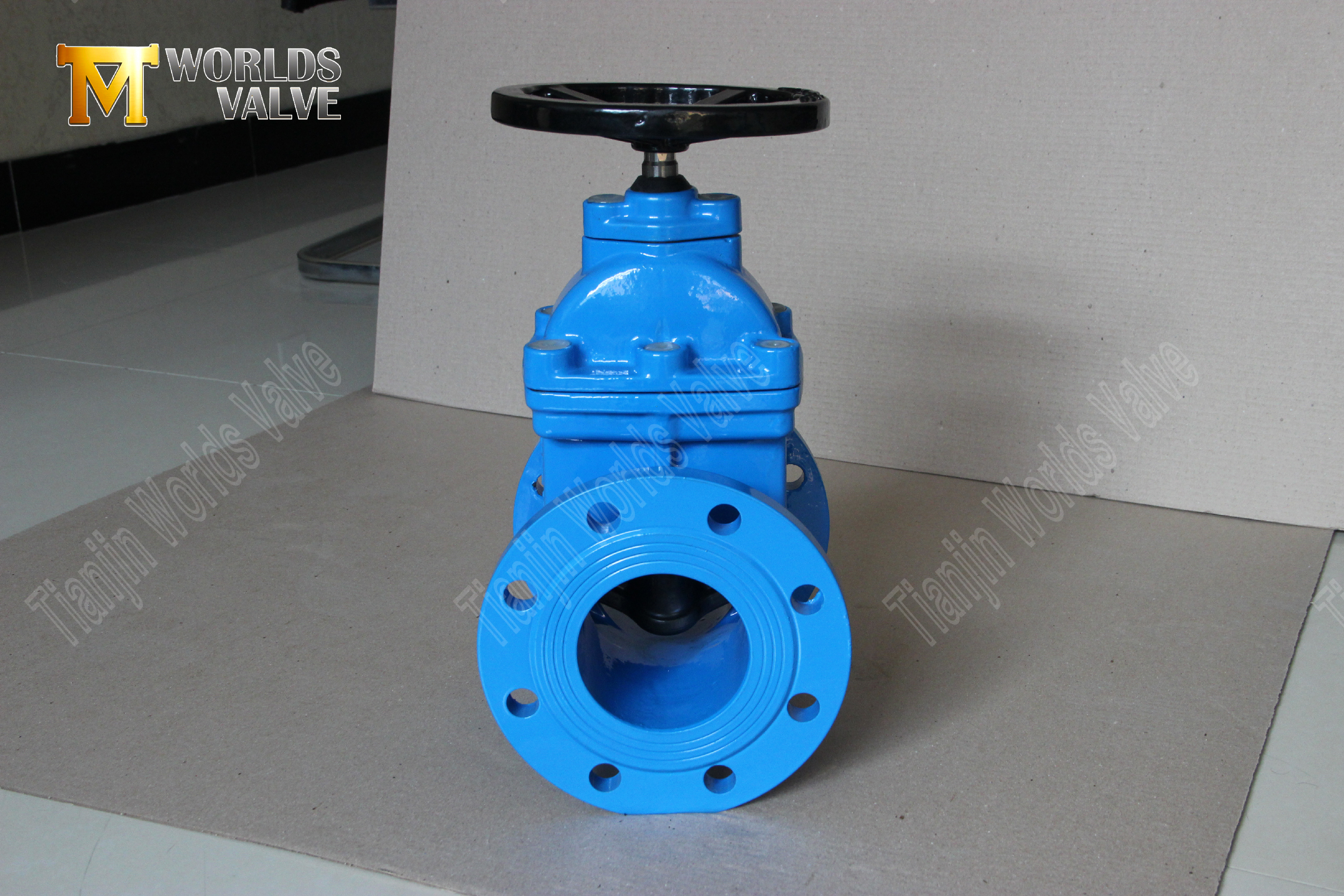

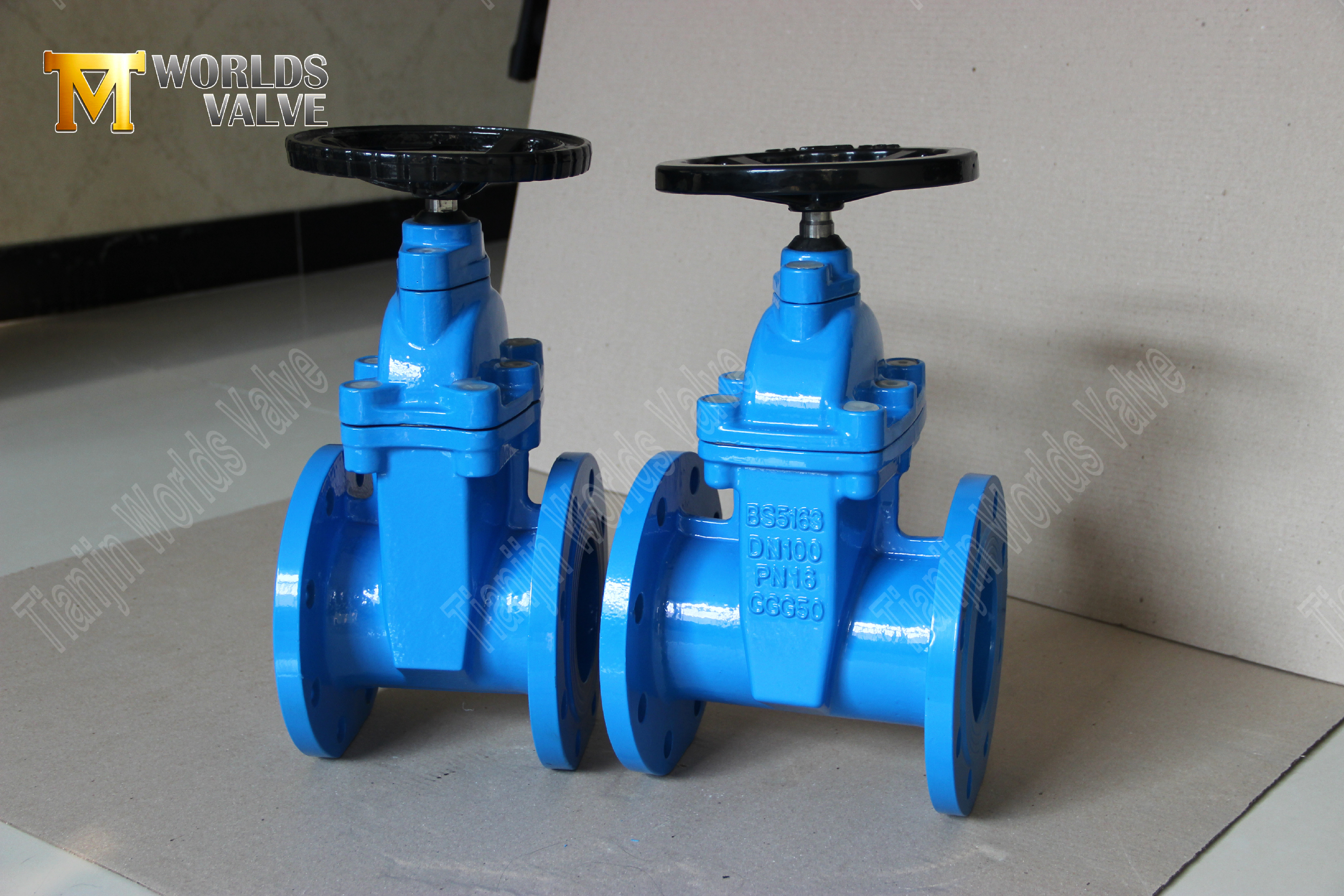

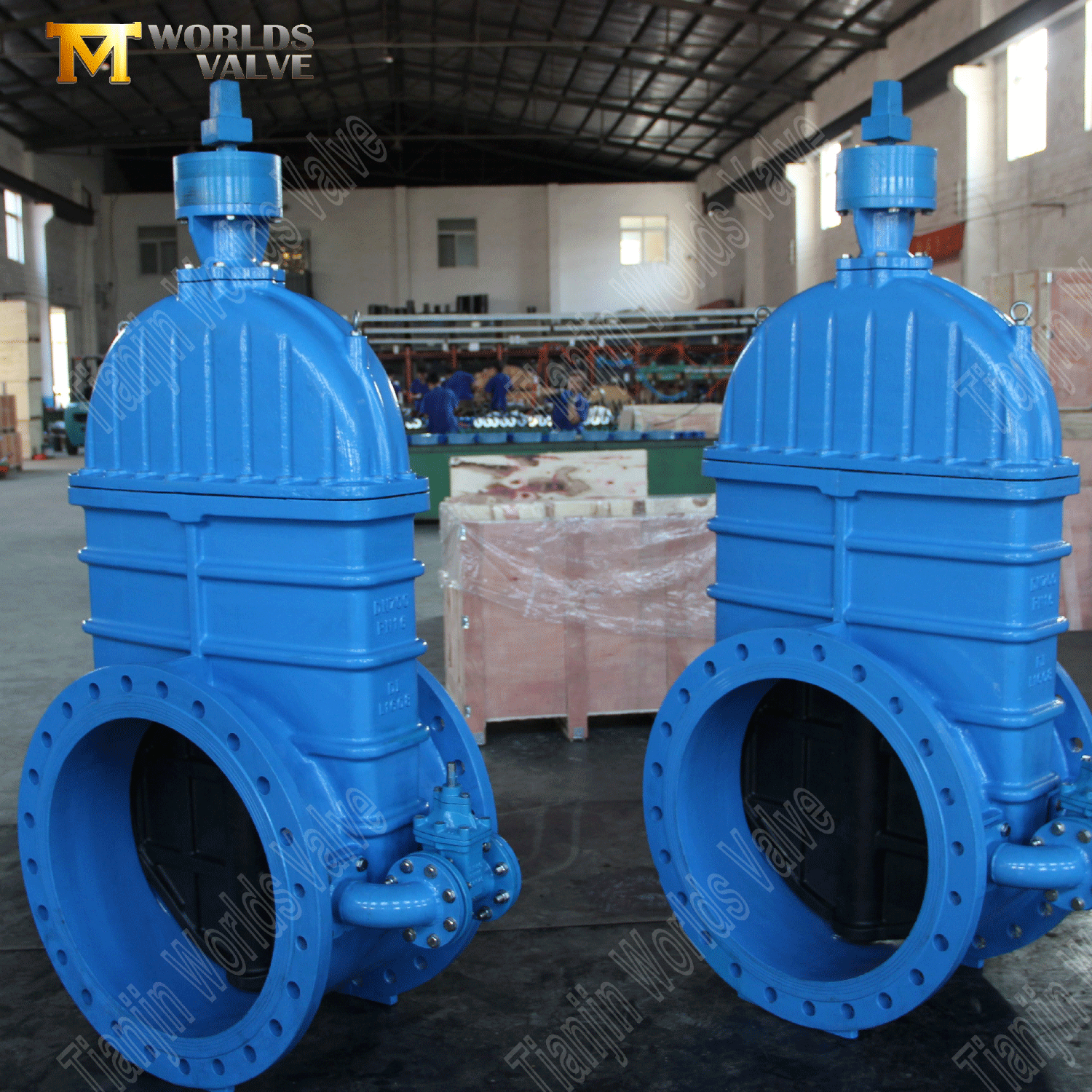

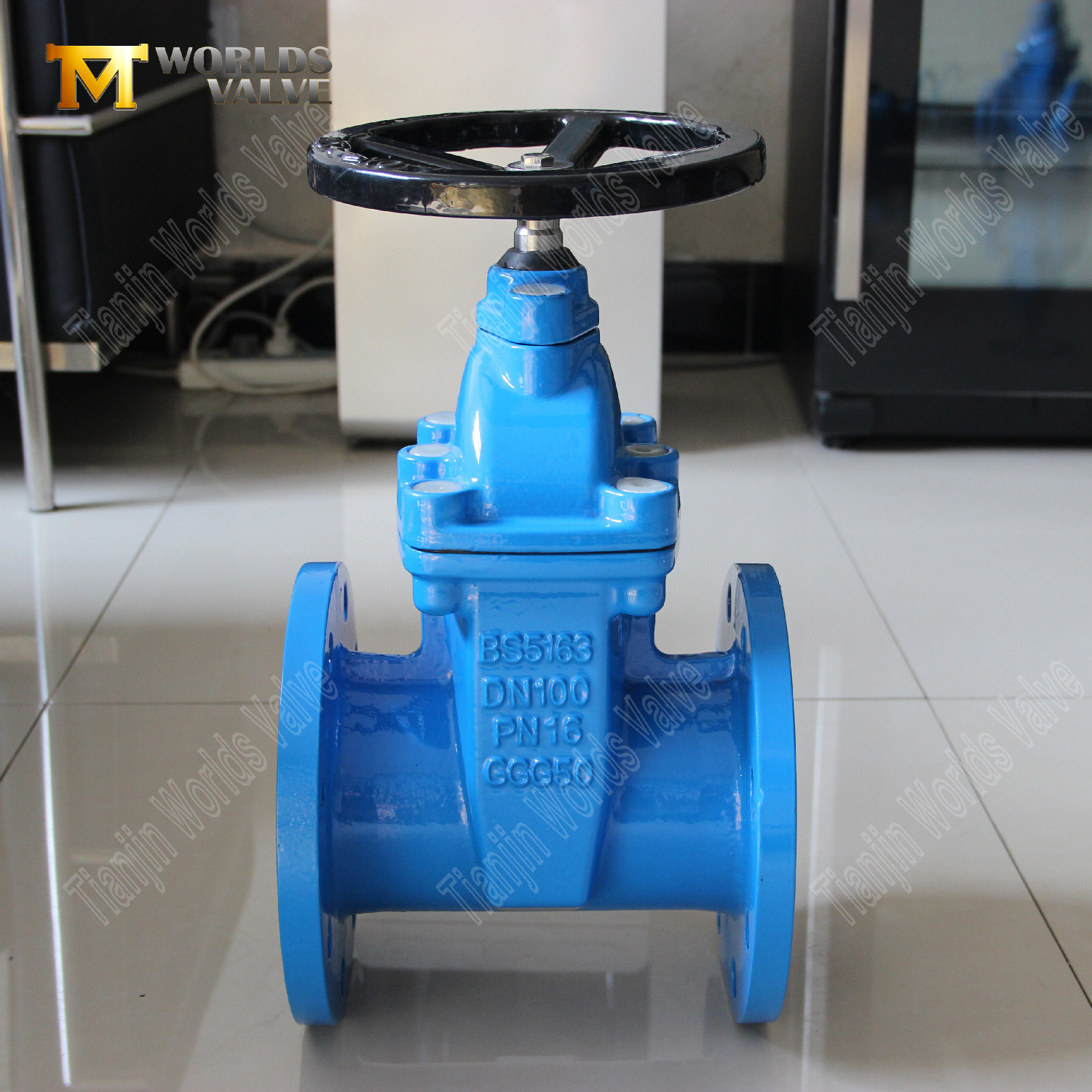

Vanne de porte de tige non croissante | Fournisseur de soupape de porte de siège résilient
Solutions conformes à BS5163 pour les applications à cycle et à cycle élevé d'espace
RGV01-TF010203 --- Manuel de fonctionnement et de maintenance TÉLÉCHARGER

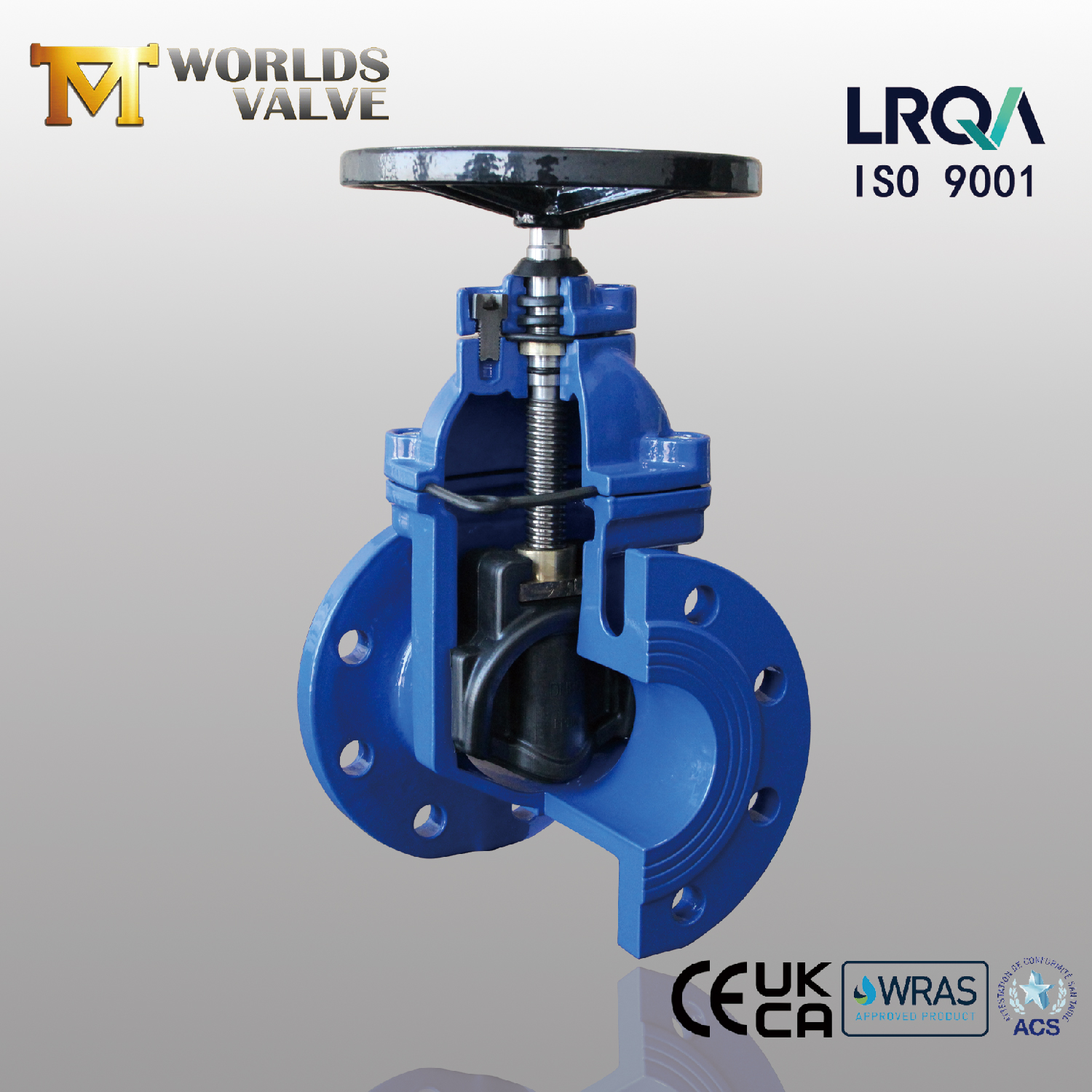

1. tige non montée en haut de l'espace
La tige tourne en interne sans mouvement vertical, réduisant la hauteur de l'installation de 40% par rapport aux conceptions de la tige augmentant - idéal pour les chambres de soupape à faible débit ou les fosses souterraines.

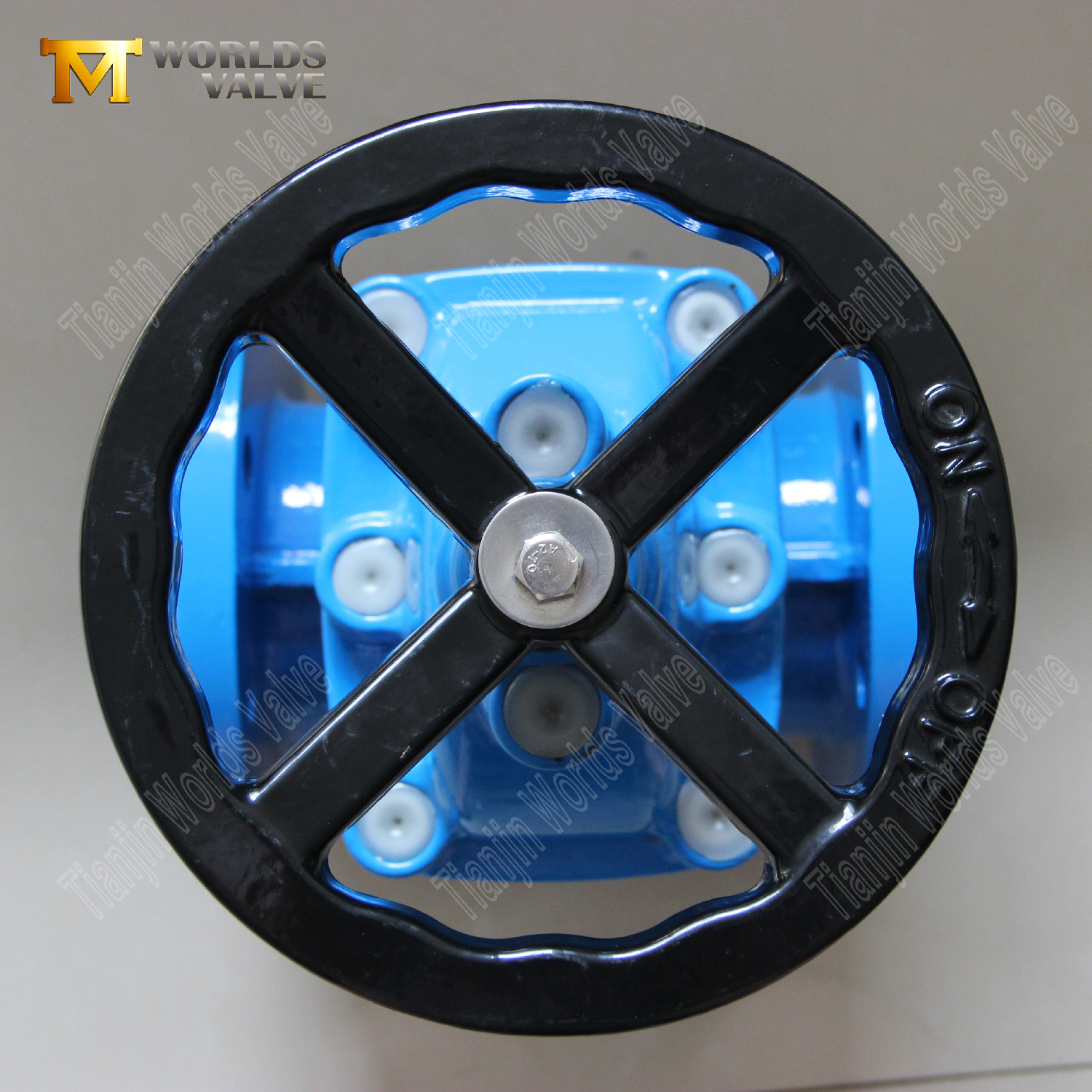

Optimisation du couple: Threads trapézoïdaux acquis de précision réduit la force de fonctionnement à ≤240 nm, permettant la manipulation unique même aux tailles DN300.
2. Sièges résilients serrés à la bulle
Le coin encapsulé complet (EPDM / NBR) compresse le corps en fer ductile pour l'arrêt de la fuite zéro.
Conception résistante à l'abrasion: le lien en caoutchouc renforcé avec plus de 50 000 cycles dans l'eau sableuse.
3. Corrosion et défense chimique
Corps / coin: Revêtement époxy de 250 µm-lié à la fusion (RAL 5005 Bleu) pour la résistance au chlore / UV.
Tige: Acier inoxydable avec glande pleine de PTFE, empêchant la pénétration de grain dans les eaux usées.

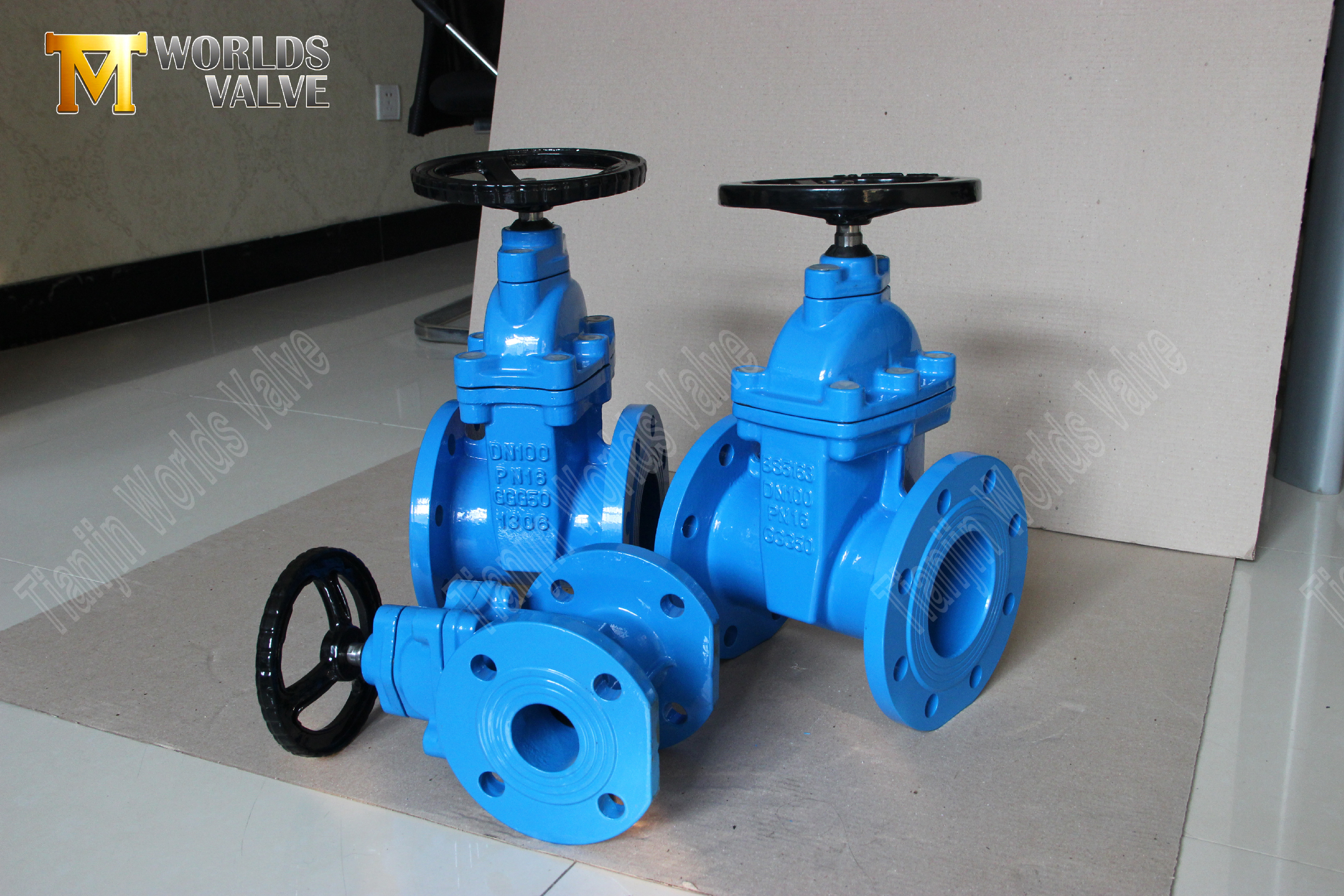

4. BS5163 Conformité et certifications mondiales
Fabriqué selon les normes BS5163, avec des certifications supplémentaires: CE, ACS, WRAS, UKCA et ISO9001 Quality Management.
5. Coût du cycle de vie faible
Sans entretien Sans entretien: Les guides de tige RPTFE auto-lubrifiants éliminent les besoins de graissage.

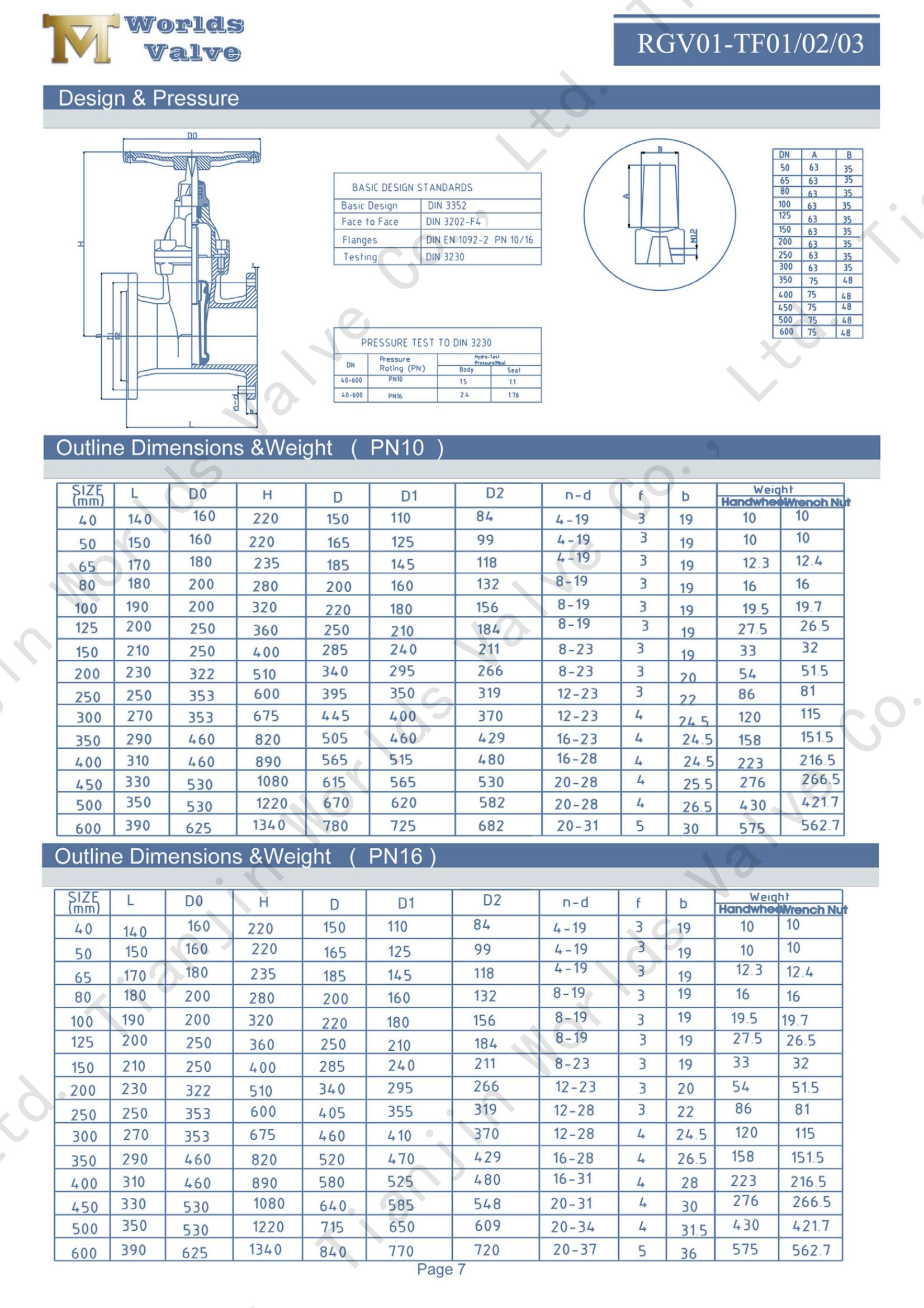

Description détaillée: | |
Série | Vanne de porte assis résiliente de la tige non croissante |
Taille | DN40-DN600 |
Norme de conception: | GB / T 12232-2005 DIN3352, EN593, MSS SP-67 |
Norme de pression: | GB / T 13927-1992, API598 |
Face à face: | Din3202 F4, F5, BS5163, AWWA C509 |
Standard de la bride: | Din2532 / Din2533 / ASME / ANSI B16.5 & B16.47 / ASME B16.42 / AWWA C207 / ISO7005 / DIN28533 / DIN EN1092 / DIN2501 / JIS B 2220 |
Corps: | CI / DI / WCB / ALB / CF8 / CF8M |
Disque: | DI / ALB / Disque bordé en caoutchouc / 1.2501 / 1.4529 / cf8 / alliage Hastelloy / MONEL |
Tige: | SS416 / SS304 / SS431 / 17-4ph |
Siège: | NBR / Hypalon / EPDM / NEOPRENE / NR / EPDM / Silicon / EPDM blanc résistant à l'usure / EPDM blanc |
Température appropriée: | -20 ℃ ~ 120 ℃ |
Moyen: | Eau de chair, eaux usées, eau de mer, air, vapeur, nourriture, médicaments, huiles, alcalis, sel, etc. |
Réseaux d'eau municipaux: vannes d'isolement principal dans les chambres enterrées (EPDM certifiée NSF 61).
Systèmes de protection contre les incendies: Contrôle des gicleurs avec résilience incendie approuvée par FM / UL.
Stations de levage des eaux usées: fonctionnement résistant au grain dans les lignes de décharge des boues / pompes.
Plantes HVAC: Montez compact dans les pièces mécaniques avec des lignes de vapeur / condensat.
En tant que fournisseur certifié, nous offrons une personnalisation OEM pour les matériaux, les revêtements et l'actionnement pour répondre aux spécifications mondiales du projet. En tenant compte de vos systèmes fluides avec les vannes de porte STEM non croissantes les plus fiables de l'industrie. Contactez-nous aujourd'hui pour une consultation d'ingénierie gratuite.
