SAF2205 SAF2507 1.4529 1.4469 1.4408 Valve papillon en acier inoxydable

Le corps de la vanne doit être une plaquette d'une pièce ou une conception à patte avec un goulot prolongé et un disque concentrique et une configuration de siège pour permettre une isolation de 2 '' - 120''Of. Le siège doit totalement encapsuler le corps isolant le corps à partir du support de ligne et aucun joint de bride n'est requis. Cette série de vannes papillon présente de nombreuses caractéristiques et avantages de la conception, telles que des cotes de CV élevées, des pièces minimales exposées au support de ligne, une plus grande fiabilité et un enregistrement éprouvé de longue durée de vie. Un avantage de conception majeur de ces lignes de produits de la vanne est la compatibilité internationale.
  • CBF01-TL01

  • OEM

État de disponibilité:
Quantité:
sharethis sharing button


CBF01-TA (L) 01_PAGE-0002


Caractéristique du produit:

  • Arrêt étanche 100% bidirectionnel.

  • Installation sans restriction dans la direction du flux.

  • Poids réduit et dimensions globales.

  • Perte basse pression et réduction des coûts énergétiques.

  • Valeurs KV / CV élevées.

  • Facile à nettoyer et à désinfecter pour les systèmes d'eau potable, etc.

  • Auto-nettoyage (aucun résidu ne sera piégé).

  • Bonne résistance à la corrosion.


CBF01-TA (L) 01_Page-0004


Paramètres techniques:


Taille

DN32-DN600

DN650-DN3000

Pression de travail

16 barre

10 barre

Coquille

24 barre

15bar

Sceller

18 barre

11bar

Température de fonctionnement

-45 ℃ ~ + 150

Environnement d'exploitation

Traitement chimique du système de ballast et de cale

Plantes de dessalement plantes forestières de forage d'eau potable

Poudre sèche Aliments et boissons

HAVC Industrie de l'industrie de l'industrie de l'industrie de l'industrie du sable de l'industrie du sable

Traitement Thermo Technical Traitement des eaux usées

Méthode de conduite

Pneumatique électrique à levier à main



Img_8527_ 副


Matériau principal:

Nom

Matériel

Corps

En acier inoxydable en acier en acier au carbone en fer en fonte en fer al-bronze

Disque

Acier inoxydable en acier au carbone en fer ductile al-bronze

Arbre

Monel en acier inoxydable K500

Seat

Buna NBR EPDM VITON PTFE Hepdm Néoprène Hypalon Caoutchouc naturel


4 A536 A395 Valve papillon du Café ductile,


Standard exécutif:

Standard de conception

EN 593, MSS SP67 API 609 BS5155

Inspection et test

API 598 ISO 5208 EN 12266

Standard de fin

ANSI B16.1 CL. 125LB & B16.5 CL. 150lb

AS 2129 Tableau D & E BS 10 Table D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150LB AWWA C207

SABS 1123 Tableau 1000/3 et Tableau 1600/3

Face à face

ISO 5752, EN 558, MSS SP67 et API 609 DIN3202

Bride supérieure

ISO 5211

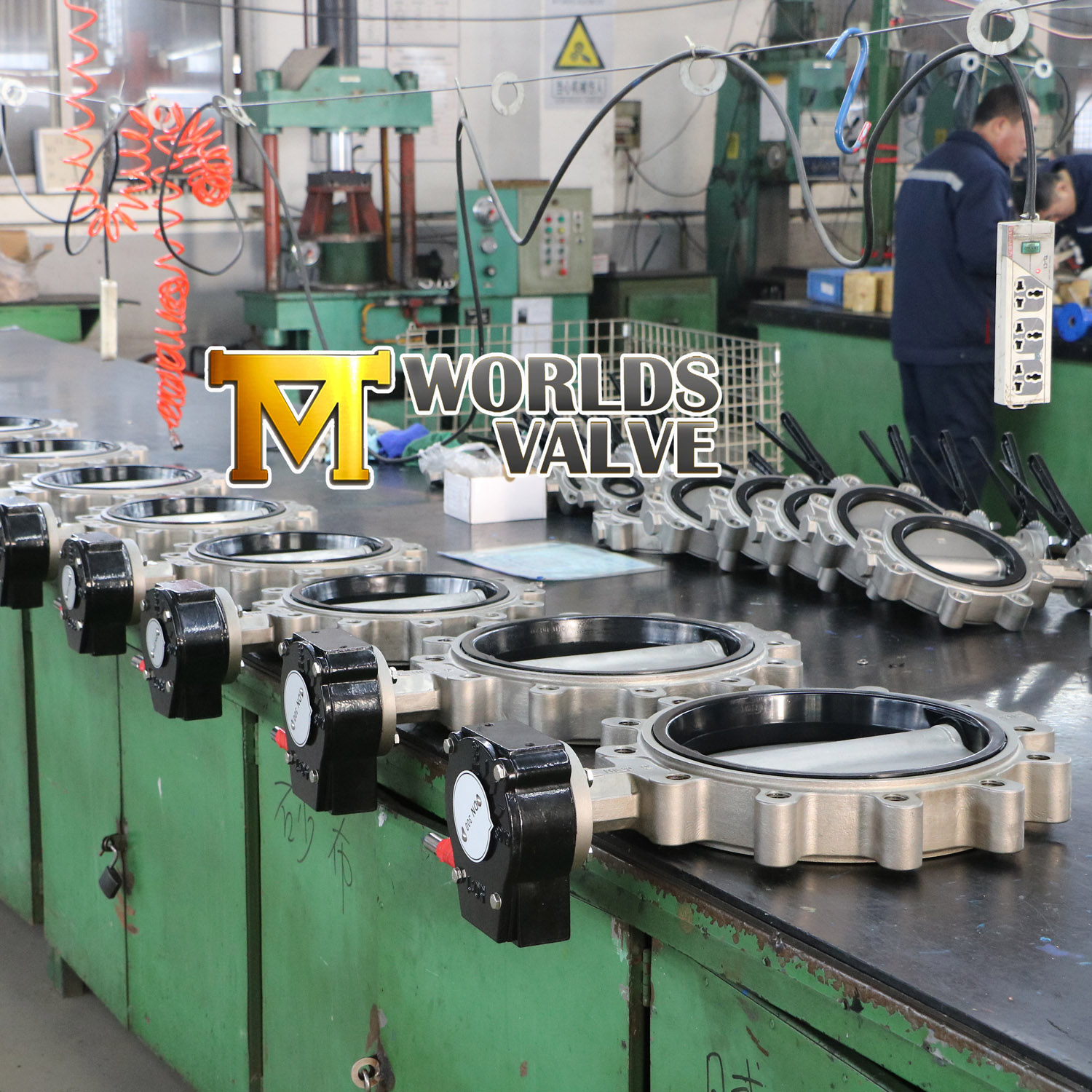

Img_8861


Emballage et livraison:
Détail de l'emballage: sac à bulles pour chaque vanne et étuis contreplaqué. Ou selon la demande des clients.
Détail de la livraison: En fonction de la quantité, normalement 30 jours après la commande

Application:
1. Ces produits sont principalement utilisés pour le flux de pipeline, la pression et le contrôle de la température de divers produits d'automatisation industrielle, par exemple: électricité, pétrification, métallurgie, protection de l'environnement, gestion de l'énergie, systèmes de lutte contre le sapin.
2. Simultanément, ils ont de bonnes propriétés de contrôle de fluide et peuvent fonctionner simplement.
3. Ils sont non seulement largement utilisés dans les industries générales comme pétrole, gaz de charbon, ingénierie chimique, traitement de l'eau, mais également utilisés dans le système d'eau de refroidissement de la centrale thermique.
