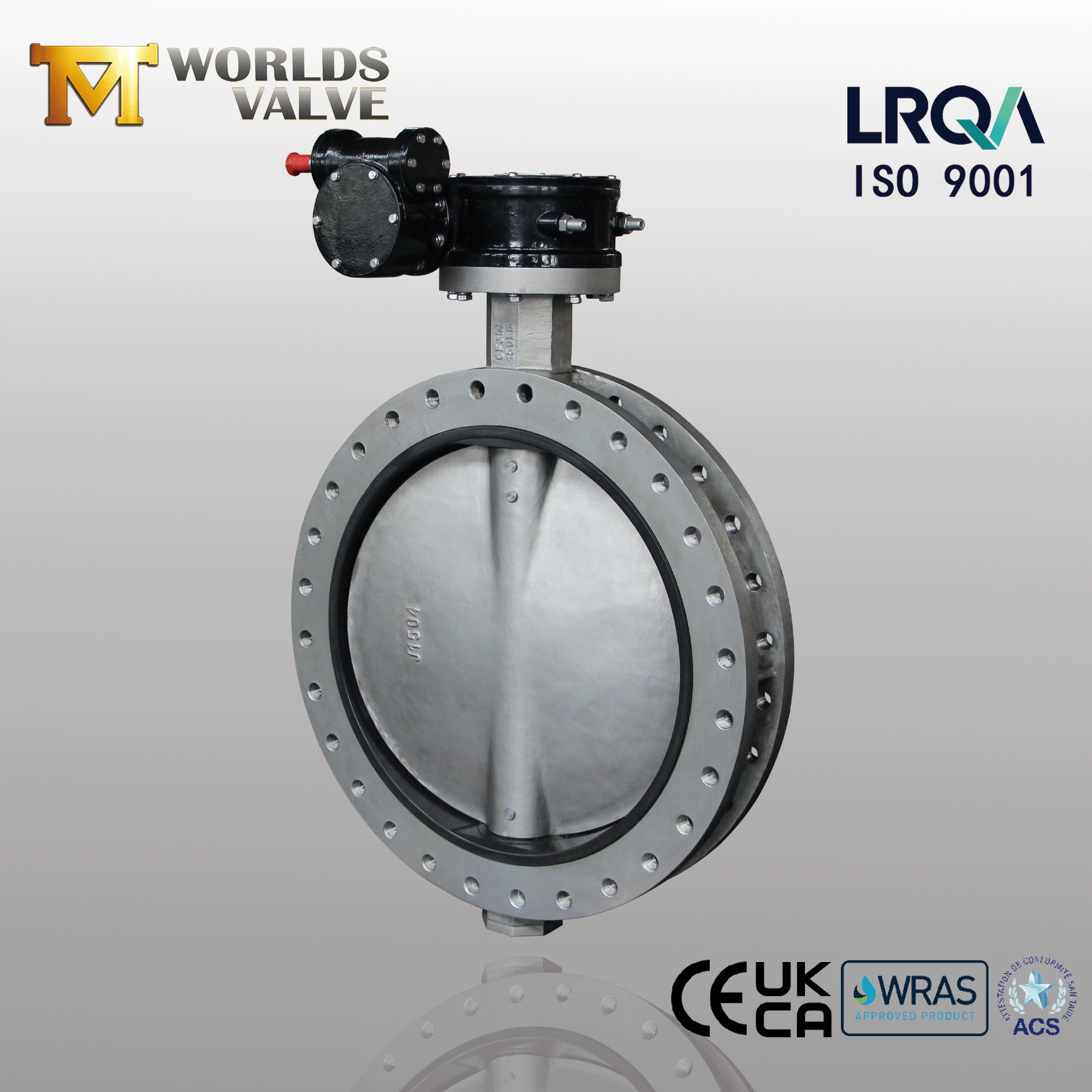

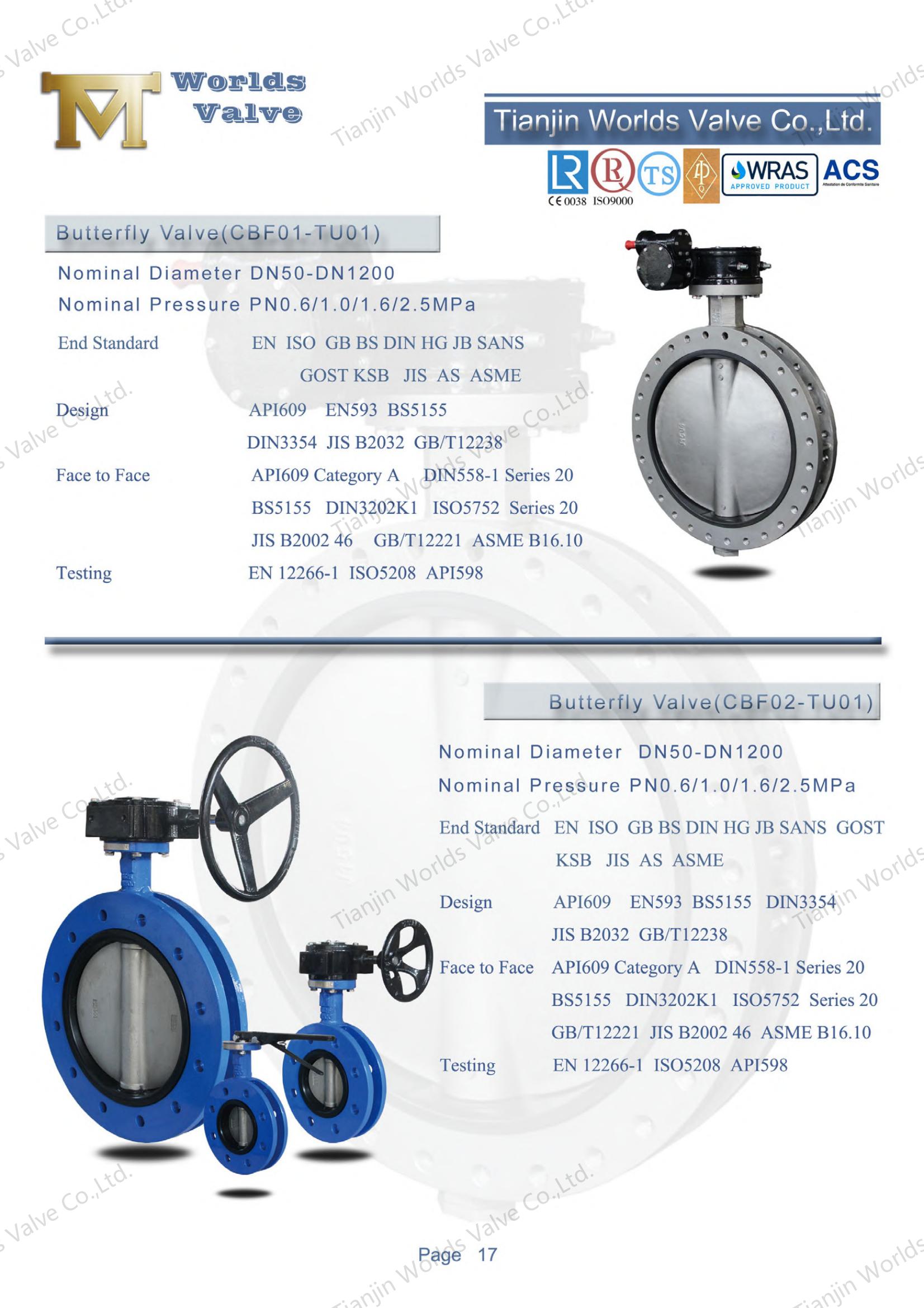

CBF01-TU01
OEM|ODM
| Quantité: | |
|---|---|

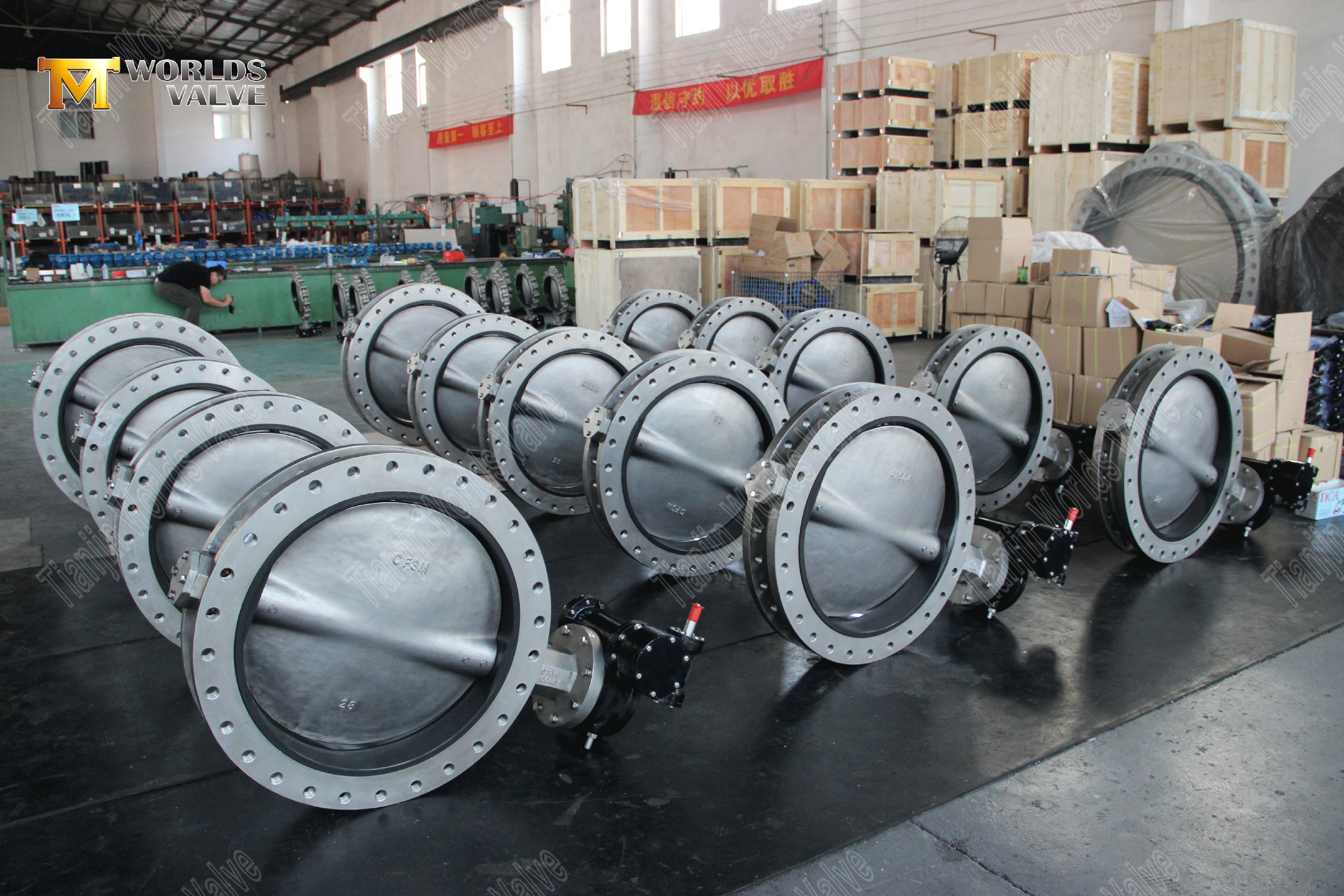

1 et 1 Conception de disque en forme de U
- Le profil aérodynamique en U minimise la baisse de la pression de 30% par rapport aux vannes de papillon traditionnelles, optimisant l'efficacité du débit dans les systèmes à grande vitesse.
- Le contact d'étanchéité amélioré avec les sièges EPDM / FKM assure un arrêt étanche à la bulle.

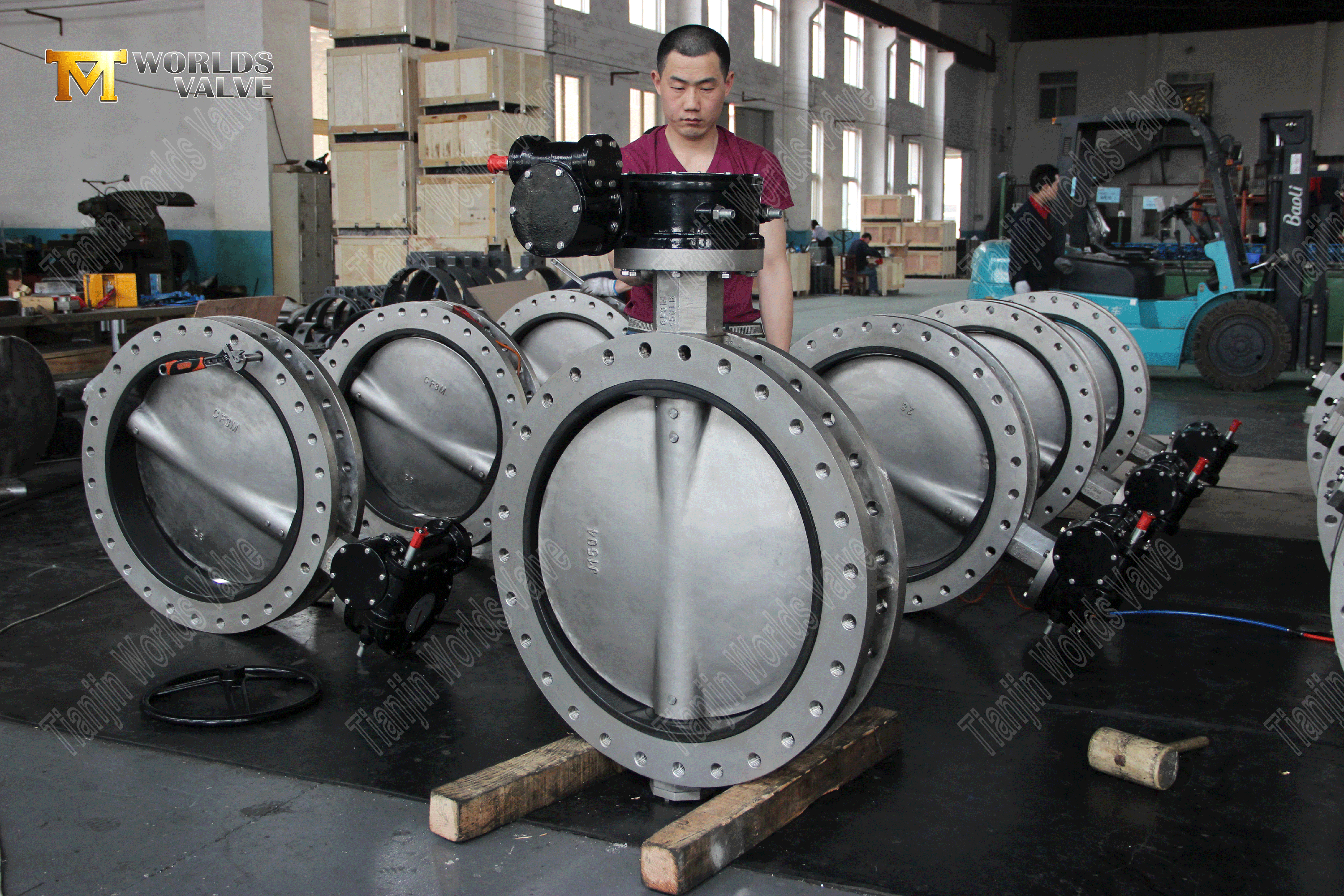

2. Opérateur d'équipement lourd
- Le mécanisme d'engrenage de ver de précision de précision réduit le couple de fonctionnement de 40%, ce qui permet un réglage lisse même sous des pressions de 16 barres (PN16).
3. Construction résistante à la corrosion
- Corps: fer ductile avec revêtement époxy pour la protection contre la corrosion dans l'exposition à l'eau de mer ou chimique.
- Disque: 316L Disque en forme en U en acier inoxydable avec des roulements recouverts de PTFE pour la rotation sans friction.
4. Conformité multi-standard
- Rencontre API 609 (Principes de conception de décalage triple), ISO 5752 (dimensions de la bride) et WRAS (approbation potable de l'eau).
1. Expertise dans les services OEM / ODM
En tant que confiance Fabricant certifié ISO 9001, nous nous spécialisons dans les conceptions OEM / ODM personnalisées, garantissant que les vannes répondent à vos spécifications exactes tout en adhérant aux certifications mondiales.
2. Économies de maintenance
- Les doublures en caoutchouc remplaçables étendent les intervalles de service par 3x vs conceptions traditionnelles.
3. Conformité mondiale
- Pré-certifié pour les marchés de l'UE, du Royaume-Uni et d'Asie.
4. Personnalisation
- Indicateurs de position de boîte de vitesses en option, périphériques de verrouillage ou tiges étendues.
Taille | DN32-DN600 | DN650-DN2000 |
Pression de travail | 16BAR | 10BAR |
Coquille | 24bars | 15BAR |
Joint | 18BAR | 11bar |
Température de fonctionnement | -20 ℃ ~ + 120 ℃ | |
Environnement de fonctionnement | Système de ballast et de cale Traitement chimique Plantes de dessalement Plates-formes de forage Eau potable Poudre sèche Nourriture et boisson Plants d'essence Havc Industrie minière Industrie du papier Manipulation du sable Eau de mer Industrie du sucre Traitement de l'eau thermo technique Les eaux usées | |
Conduite méthode | Main Levier Engrenage Électrique Pneumatique | |
Nom | Matériel |
Corps | Fonte Fer à fonte ductile Carbone Acier inoxydable Bronze |
Disque | Fer à fonte ductile Acier inoxydable en acier au carbone Bronze |
Arbre | Acier inoxydable MONEL K500 |
Seat | Buna Nbr EPDM Viton Ptfe teflon hepdm Néoprène Hypalon Natural Rubber |
Norme de conception | EN 593, API MSS SP67 609 BS5155 |
Inspection et test | API 598 ISO 5208 En 12266 |
Standard final | ANSI B16.1 Cl. 125lb & b16.5 Cl. 150 lb Comme 2129 Table D&E BS 10 Table D&E DIN 2501 PN6, PN10 et PN16 EN 1092 PN6, PN10 et PN16 ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150 lb AWWA C207 SABS 1123 Tableau 1000/3 et tableau 1600/3 |
Face à face | ISO 5752, EN 558, MSS SP67 et API 609 DIN3202 |
Bride supérieure | ISO 5211 (selon les besoins du client) |
Source CE et ISO 9001 Vannes de papillon USO en acier inoxydable certifié d'un principal fabricant de Chine - Tianjin Worlds Valve Co., Ltd .. Prix compétitif, livraison rapide—demander un devis aujourd'hui!
