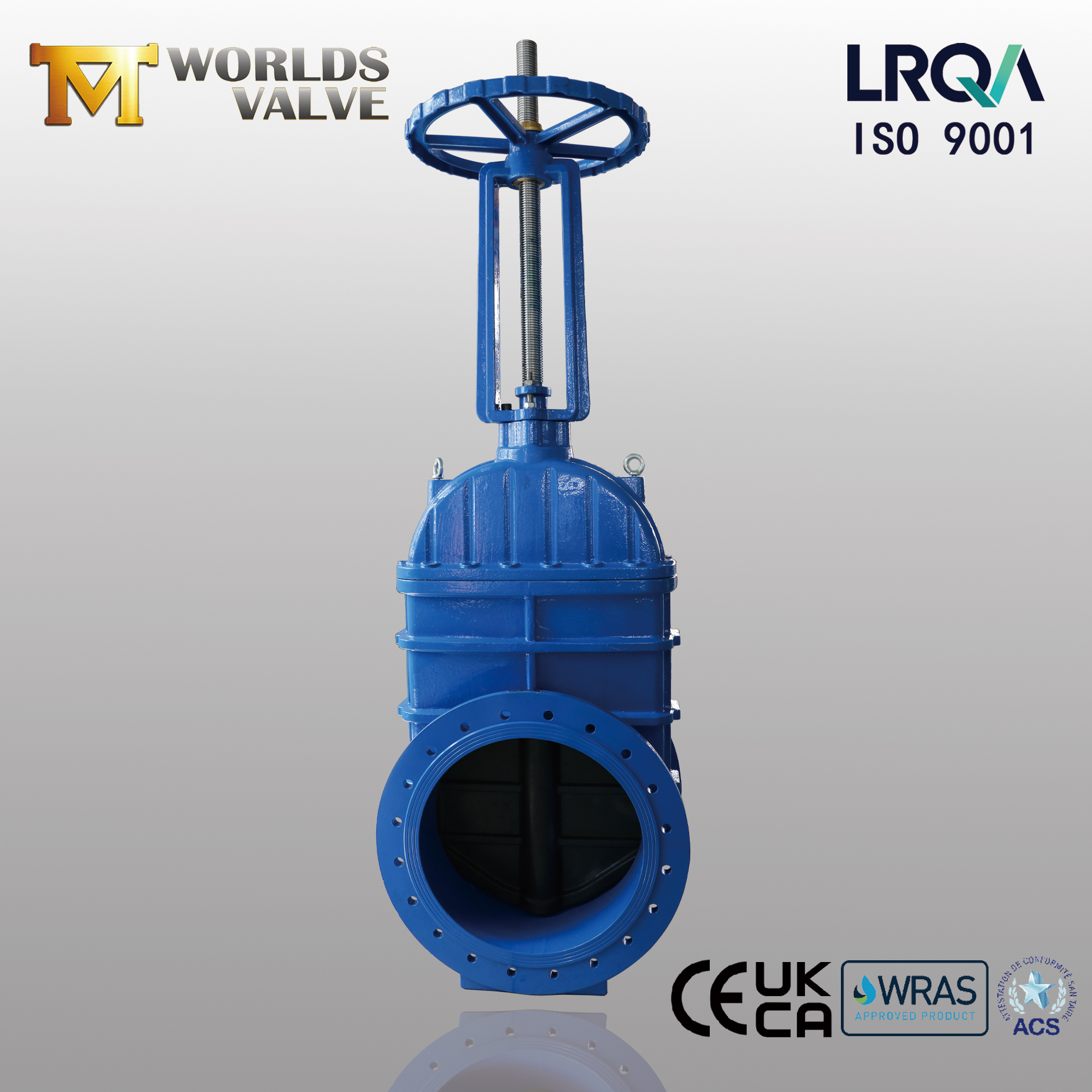

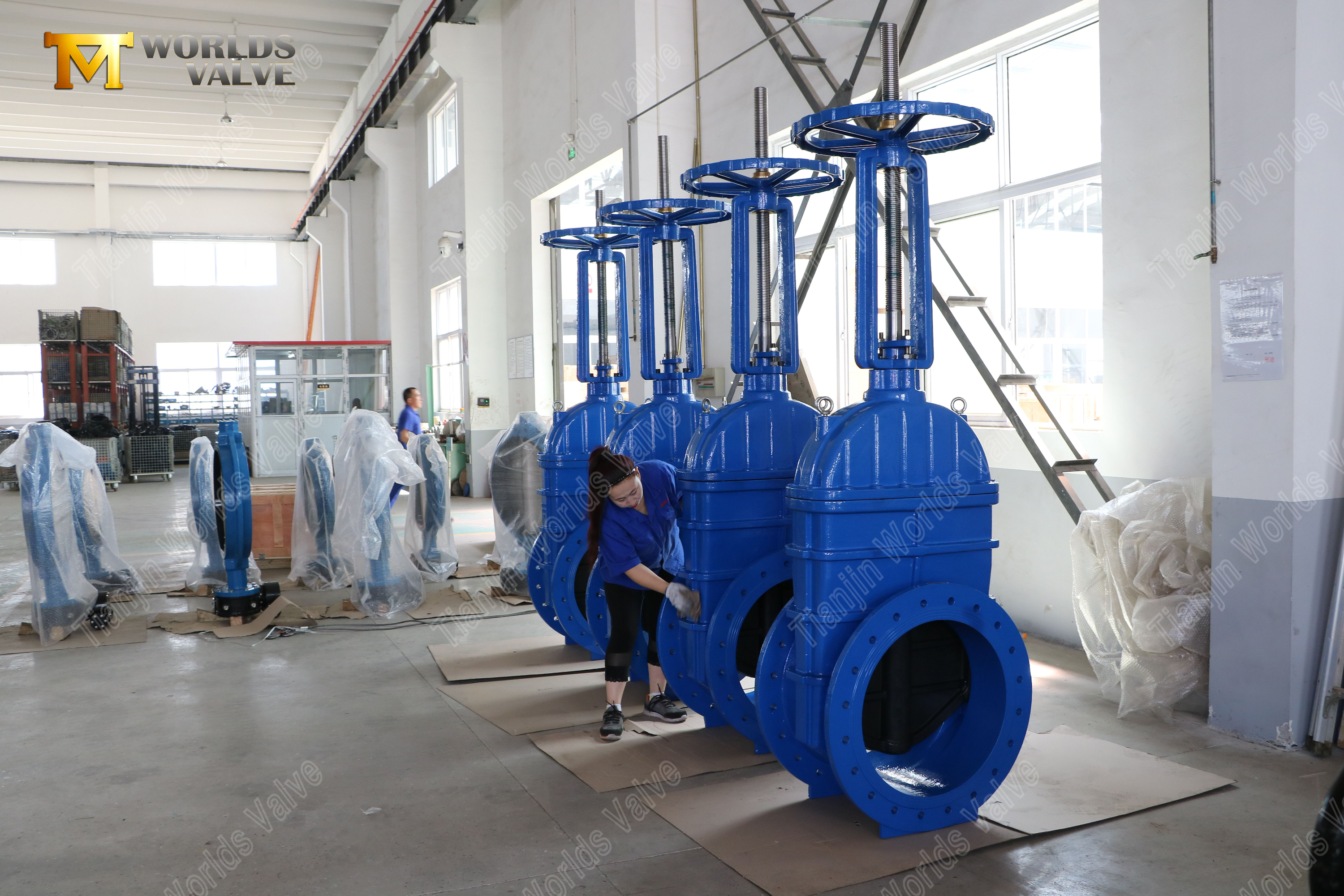

Vanne à tige montante à bride avec siège en EPDM et opérateur de boîte de vitesses

Conçu pour un débit complet avec une perte de charge minimale, il est doté d'une **cale en fonte ductile** et d'un **siège EPDM** résilient pour un joint sécurisé et étanche aux bulles. La **conception claire de la tige montante** fournit une indication visuelle de l'état ouvert/fermé de la vanne, améliorant ainsi la sécurité de fonctionnement. Disponible dans les tailles **DN50 à DN600**, cette vanne est conçue pour un service à long terme et sans entretien dans les systèmes de canalisations exigeants.

Vanne à tige montante à bride avec siège en EPDM et opérateur de boîte de vitesses | DN50-DN600

Tianjin Worlds Valve Co., Ltd. – Fabricant certifié ISO 9001, CE, UKCA et WRAS

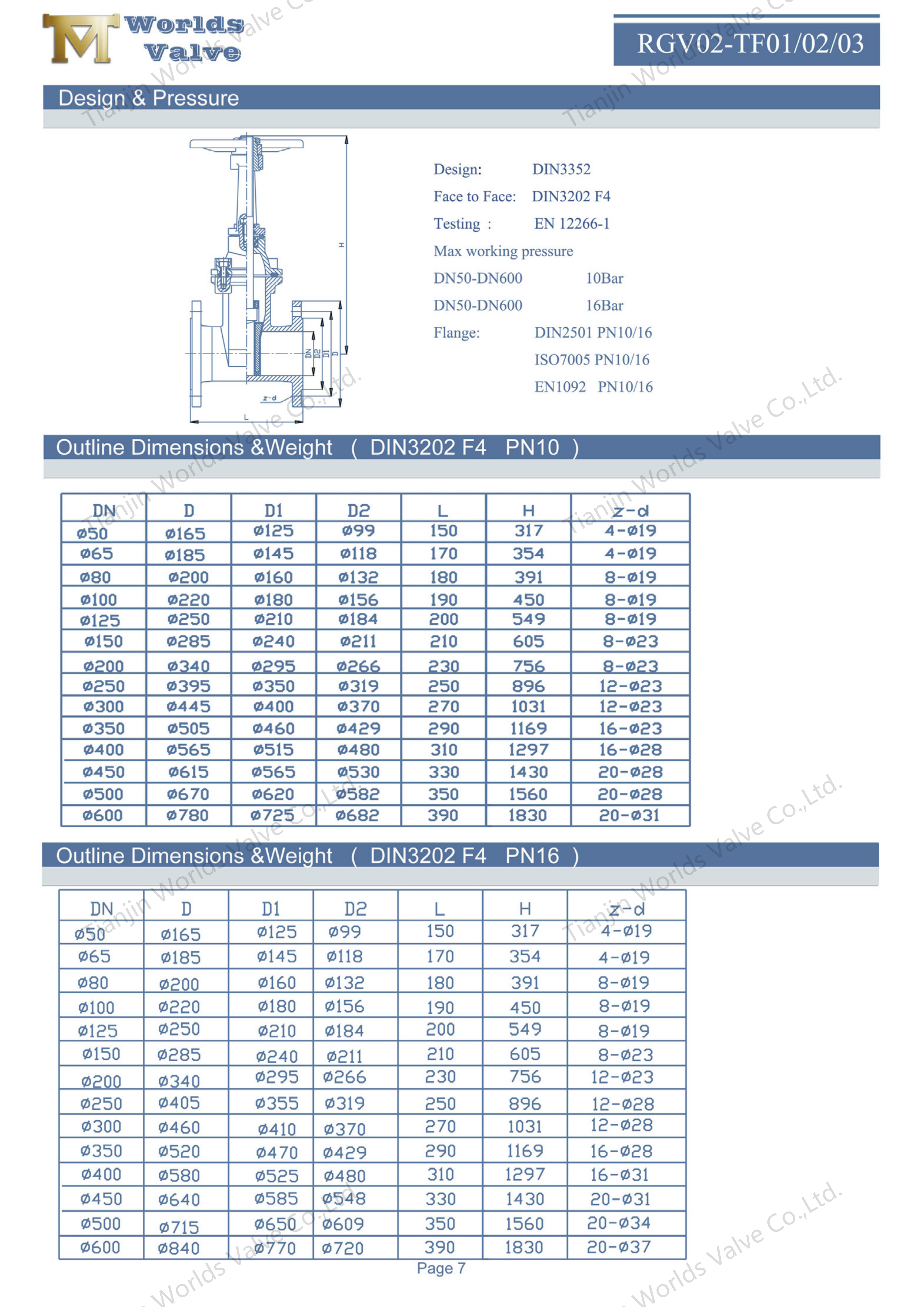

RGV02-TF010203-Manuel d'utilisation et d'entretien TÉLÉCHARGER

Principales caractéristiques et avantages:

1. Fonctionnement manuel de la boîte de vitesses pour un contrôle sans effort du couple élevé

Conçu pour une utilisation facile, même dans des tailles plus grandes ou sous une pression différentielle élevée.

• Avantage mécanique élevé : L'**opérateur à vis sans fin (tête de turbine)** à plusieurs étages fournit une multiplication significative du couple, rendant l'ouverture et la fermeture de la vanne fluides et gérables avec un effort minimal de l'opérateur, éliminant ainsi le besoin de grands volants.

• Engrenage durable et fiable : La boîte de vitesses fermée protège les composants internes des contaminants environnementaux, garantissant une fiabilité à long terme et des performances constantes.

• Sûr et efficace : Le mécanisme d'engrenage permet un fonctionnement contrôlé et régulier, réduisant le risque de coup de bélier et protégeant les composants internes de la vanne des contraintes brusques.

2. Siège EPDM résilient pour une étanchéité étanche aux bulles et une longue durée de vie

Assure une fermeture fiable et sans fuite sur une large gamme de services.

• Joint élastique supérieur : Le siège **Ethylène Propylène Diène Monomère (EPDM)** offre une excellente récupération élastique, créant un joint fiable et étanche aux bulles contre la cale métallique, même après de nombreux cycles.

• Excellente compatibilité avec les médias : L'EPDM offre une résistance exceptionnelle à l'eau, aux intempéries et à une large gamme de produits chimiques, ce qui le rend idéal pour l'eau potable, les eaux usées et divers fluides industriels dans sa plage de température.

• Usure et entretien réduits : Le siège résilient agit comme un coussin, réduisant l'usure du siège et de la cale, ce qui prolonge les intervalles d'entretien et réduit le coût total de possession.

3. Conception claire de la tige montante pour une indication visuelle immédiate

Fournit un retour sans ambiguïté sur la position de la vanne pour une sécurité et une gestion améliorées du système.

• Vérification instantanée du statut : La conception **à tige montante (OS&Y)** offre une confirmation visuelle claire et instantanée de la position de la vanne : la tige relevée indique ouverte, la tige abaissée indique fermée - cruciale pour la sécurité dans les systèmes de tuyauterie complexes.

• Protection de l'emballage : Les filetages de la tige sont situés à l'extérieur du corps de la vanne et du chemin d'écoulement, les protégeant des fluides corrosifs ou abrasifs et garantissant un fonctionnement fluide tout au long de la durée de vie de la vanne.

• Entretien facile : La conception de la tige externe simplifie la lubrification et l'inspection, facilitant ainsi la maintenance préventive.

4. Conception robuste à passage intégral pour une restriction de débit minimale

Conçu pour un débit efficace avec une durabilité maximale.

• Chemin d'écoulement dégagé : La vanne offre une conception **à port complet (passage intégral)** lorsqu'elle est complètement ouverte, permettant le raclage et minimisant la chute de pression, ce qui se traduit par des économies d'énergie dans les systèmes de pompage.

• Construction en matériaux durables : Le **corps et la cale** en fonte ductile (GGG40) offrent une résistance élevée, une excellente résistance aux chocs et une bonne résistance à la corrosion, adaptés à un large éventail d'environnements industriels.

• Connexions d'extrémité à bride : Les **extrémités à bride** intégrées (par exemple EN1092, AS2129, ANSI B16.1) garantissent une connexion solide, rigide et étanche au pipeline, idéale pour les installations permanentes.

Matériaux:

Pourquoi choisir la valve du monde de Tianjin ?

1. Expertise en fonte de fer et usinage de précision : Nous sommes spécialisés dans la fabrication de vannes en fonte ductile de haute intégrité, avec un contrôle strict de la qualité du moulage et un usinage précis des composants de la boîte de vitesses et des surfaces d'étanchéité.

2. Qualité certifiée et conformité mondiale : En tant que fabricant **certifié ISO 9001**, nos processus garantissent une qualité constante. Les vannes peuvent être fournies conformément aux **WRAS, ACS, UKCA, CE** et à d'autres normes internationales pour l'accès au marché mondial.

3. Capacités OEM/ODM pour les solutions personnalisées : Nous proposons une personnalisation étendue. Les options incluent différents matériaux de joint (NBR, Viton), revêtements de cales (époxy, nylon), classes de pression alternatives et rapports de boîte de vitesses ou normes de bride personnalisés.

4. Fiabilité éprouvée sur les marchés d’exportation : Nos vannes jouissent de la confiance dans des projets répartis dans des dizaines de pays. Nous fournissons une assistance technique experte, une documentation complète et une logistique fiable pour garantir le succès de votre projet.

Applications typiques

• Réseaux municipaux de traitement et de distribution d’eau

• Lignes de traitement et d'eau pour installations industrielles

• Systèmes de protection incendie (là où le code le permet)

• Conduites d'irrigation et d'approvisionnement en eau

• Service d'arrêt général dans les domaines du CVC et des services du bâtiment

Conclusion :

Pour des fiches techniques, des certificats de tests de pression ou un devis personnalisé, contactez Tianjin Worlds Valve Co., Ltd. dès aujourd'hui.
