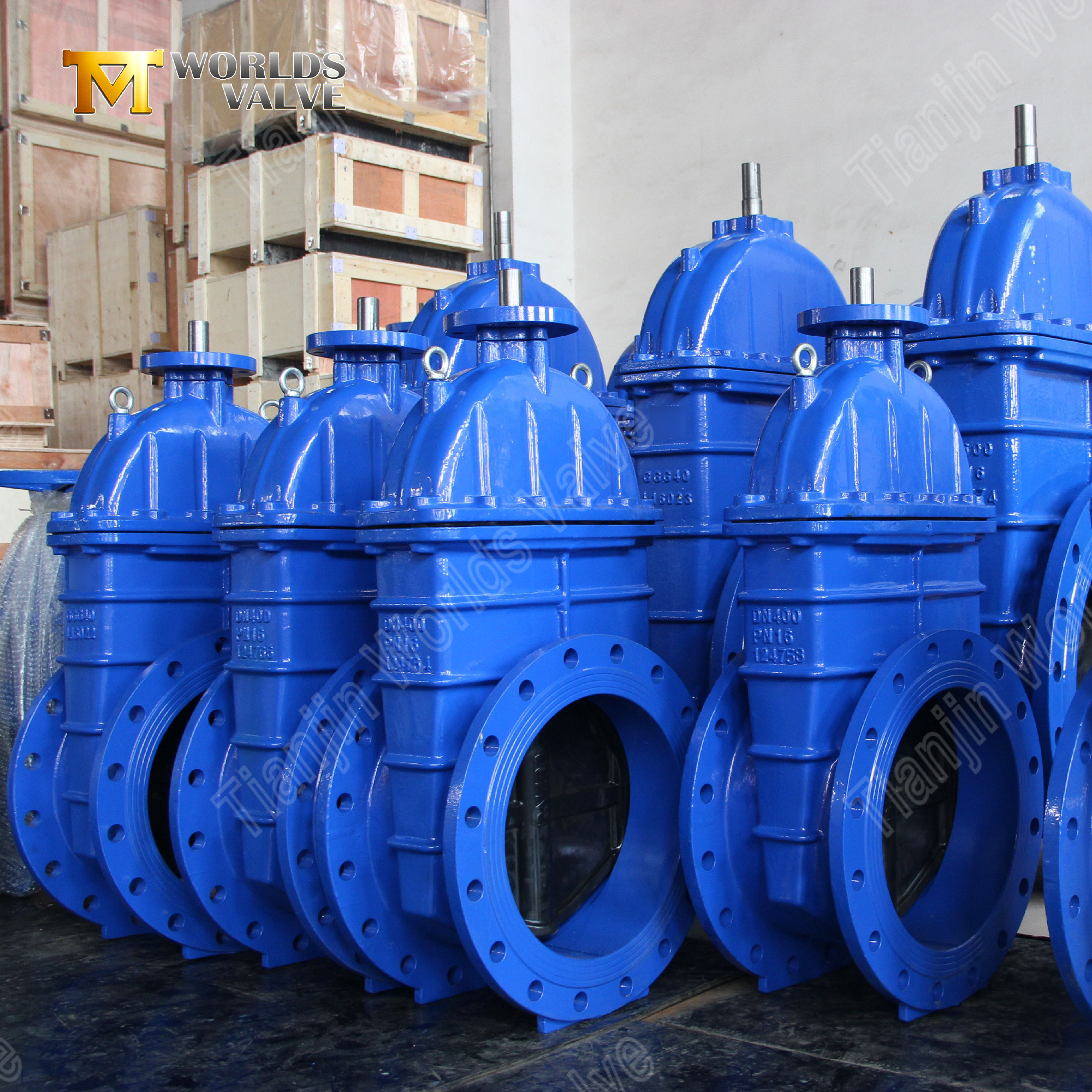

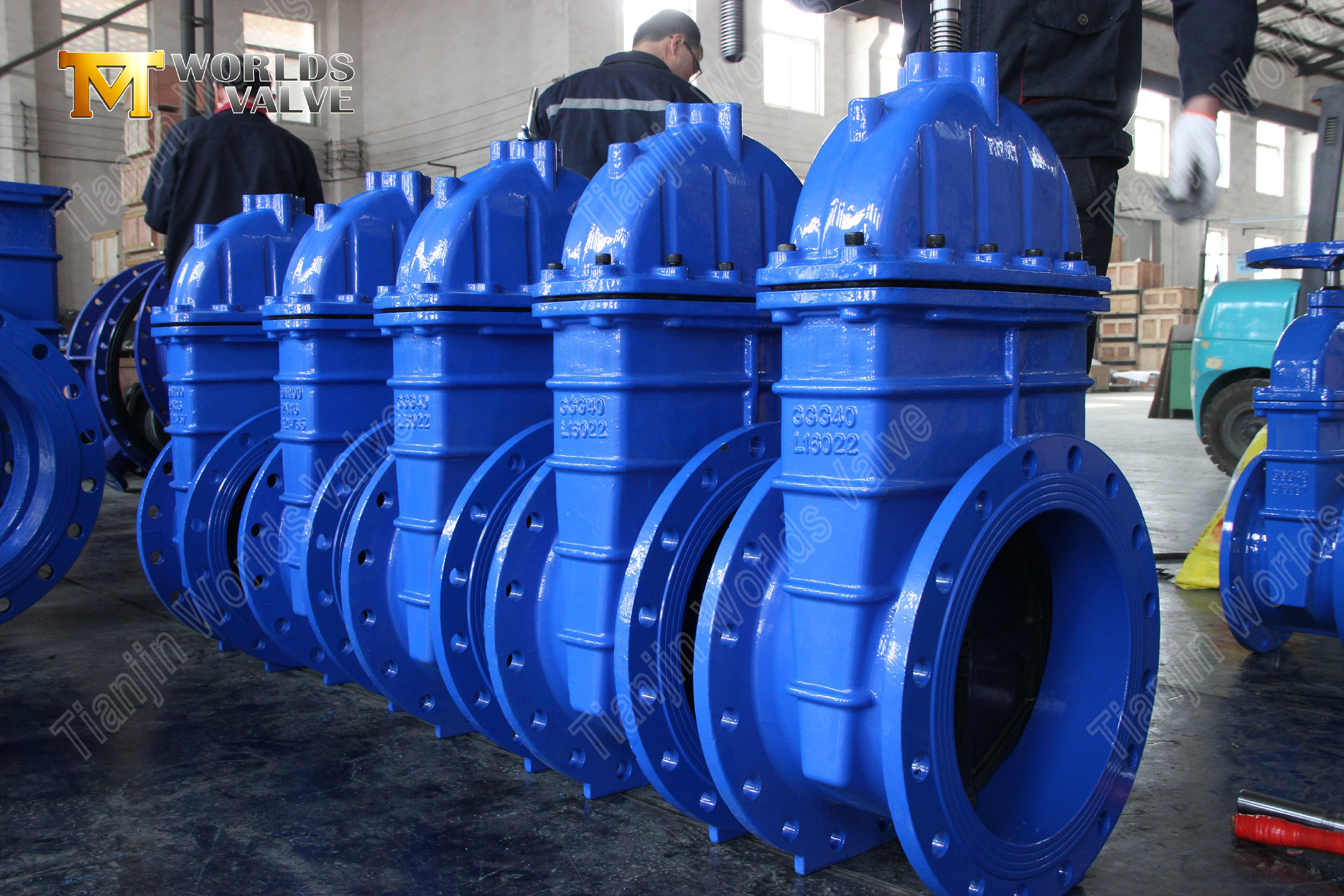

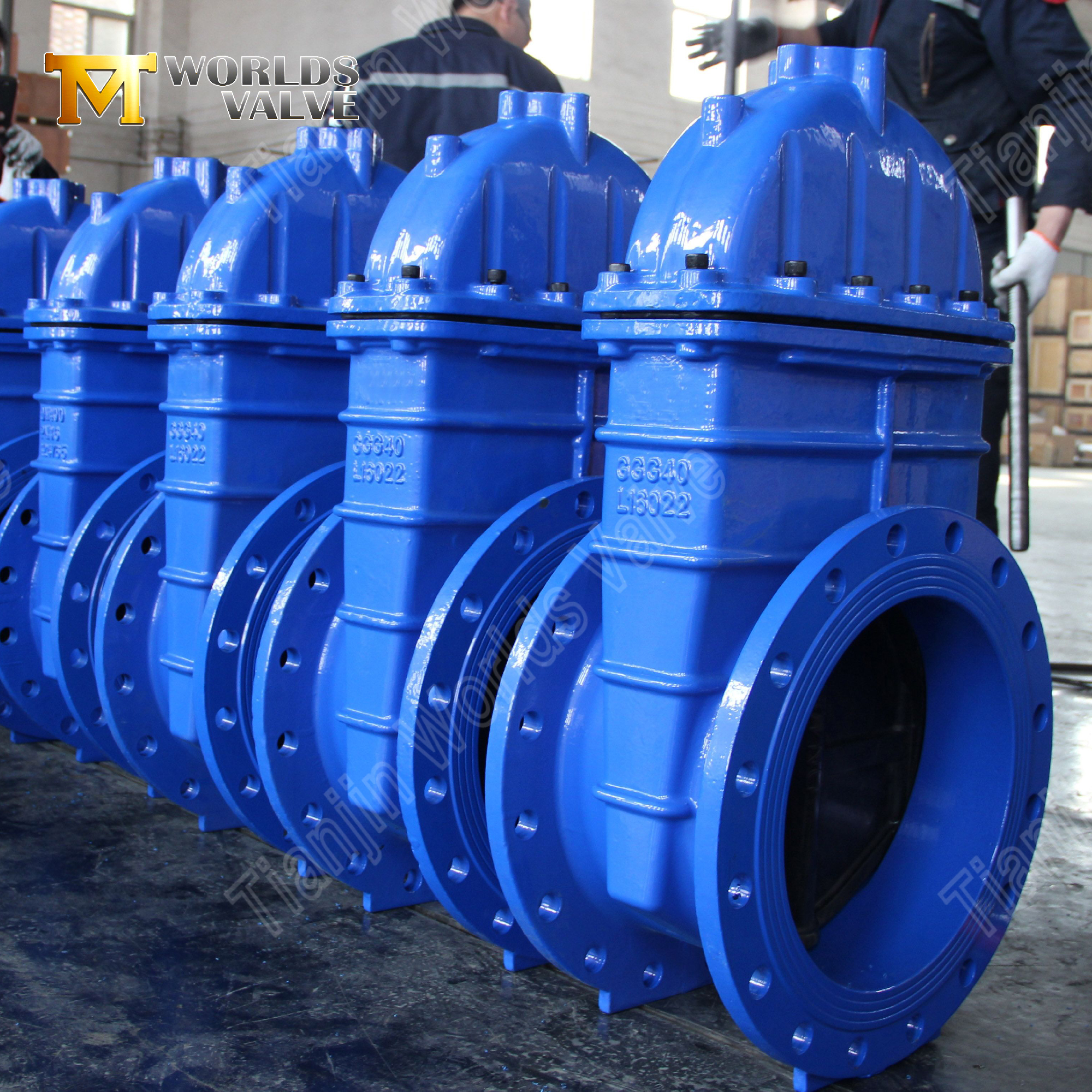

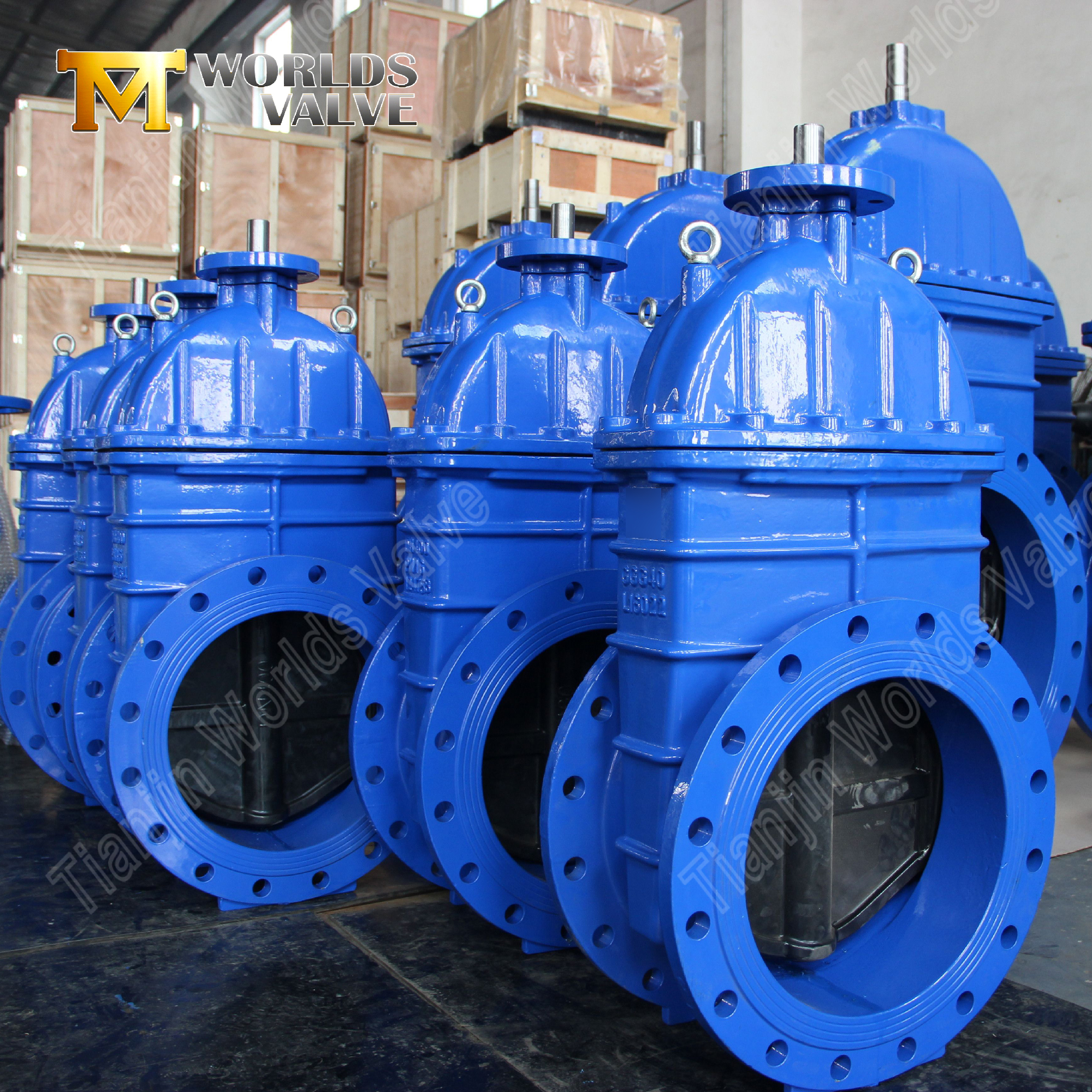

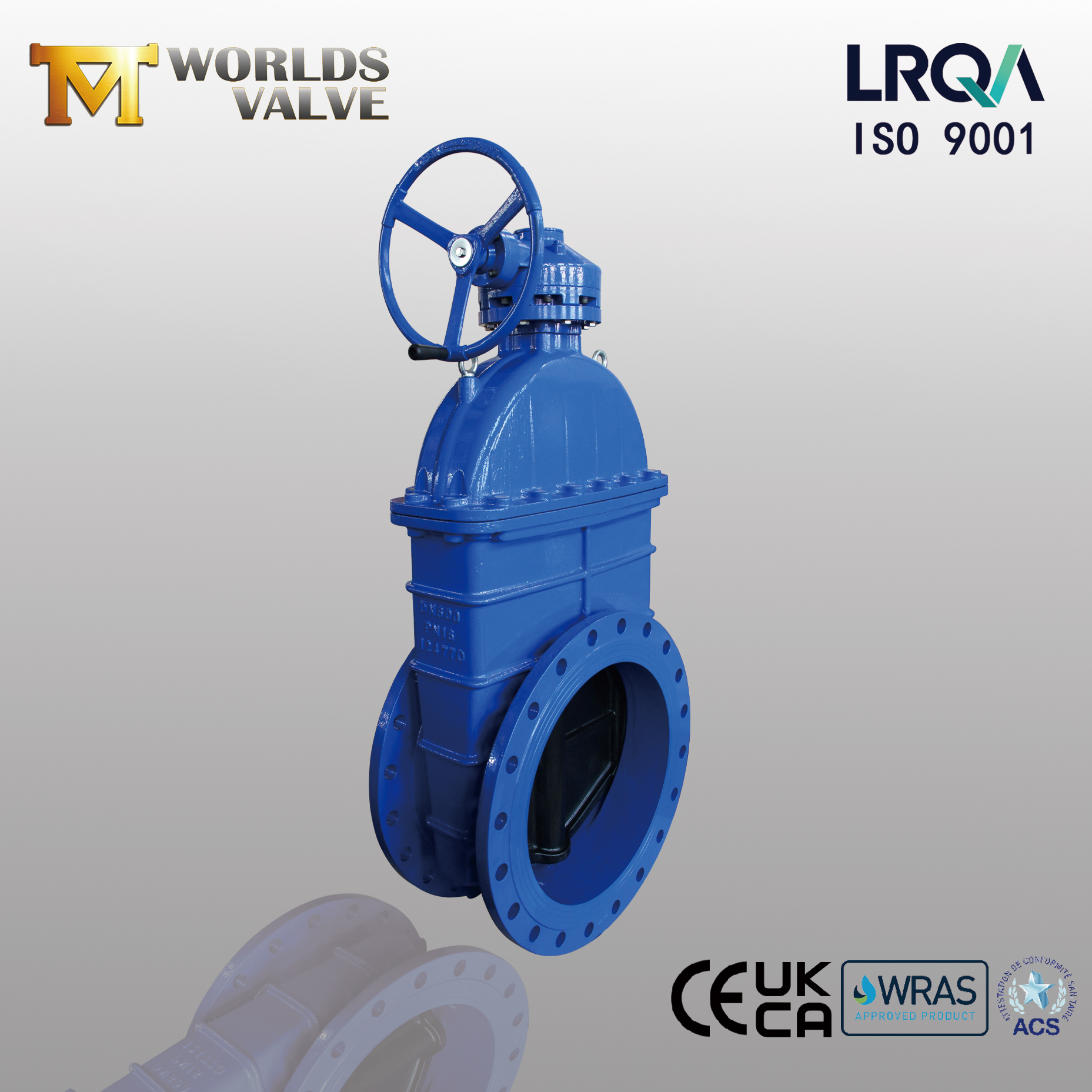

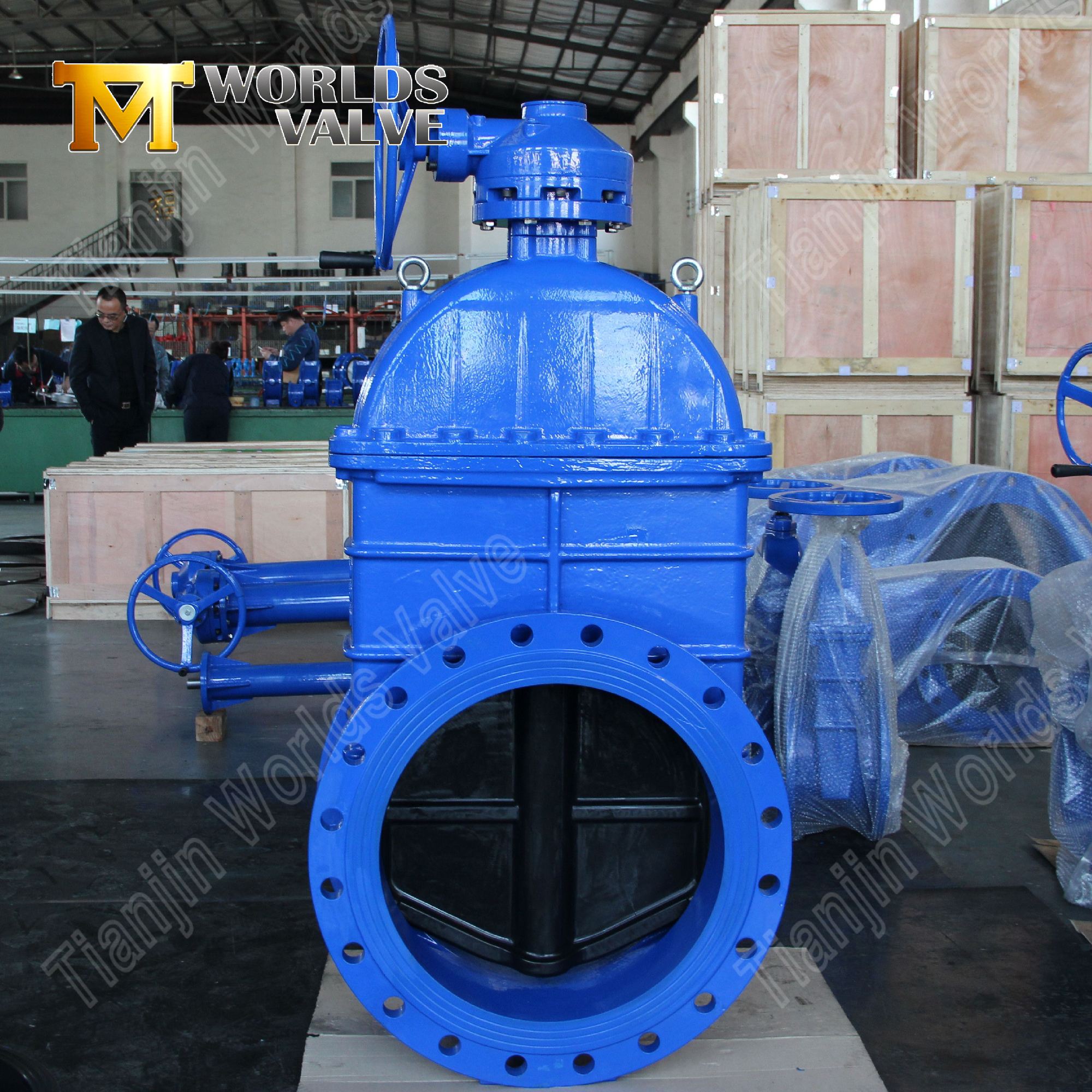

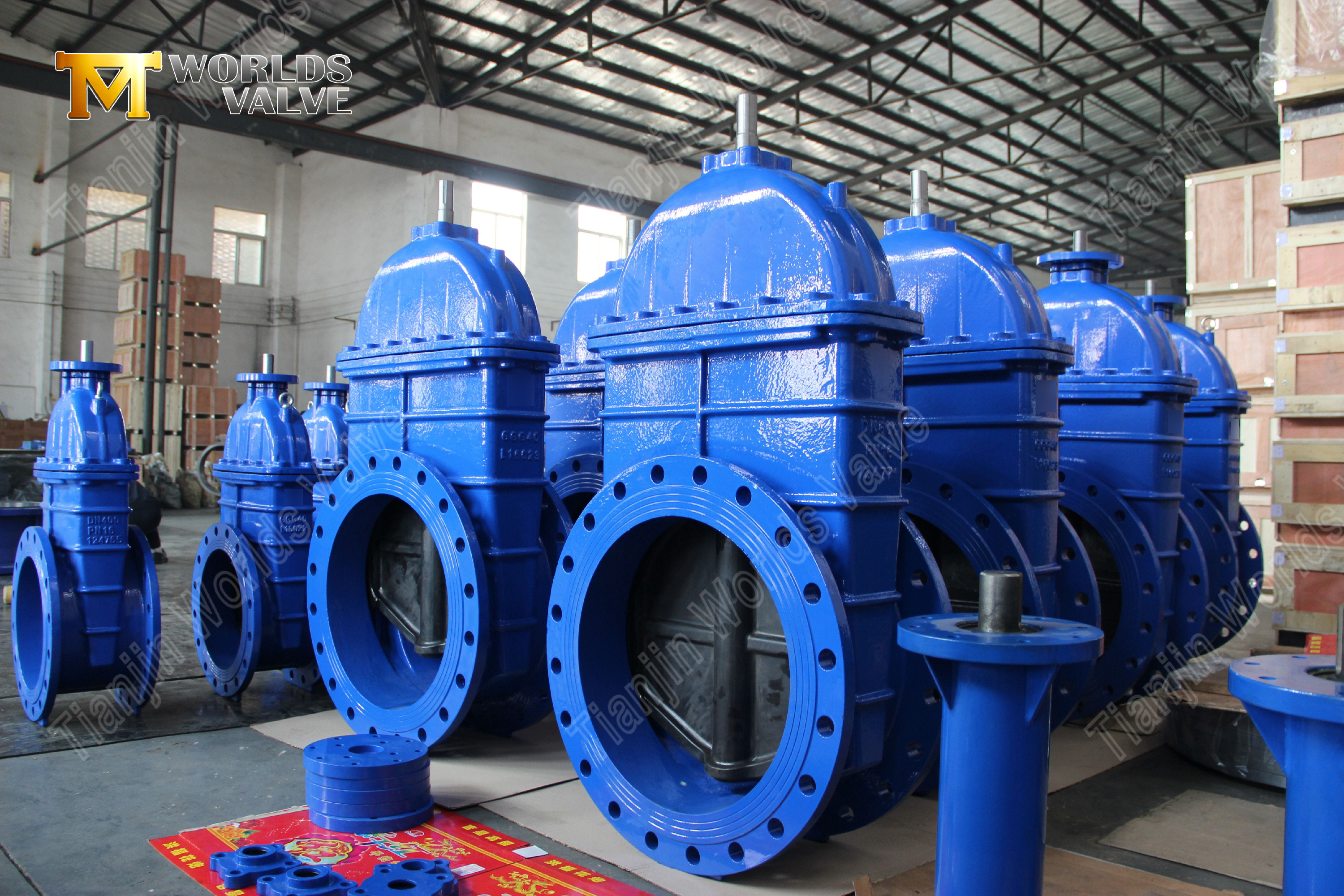

Vanne à vanne à tige non montante actionnée par engrenage | Contrôle de débit fiable pour les applications exigeantes

Introduction:

Vanne à vanne à tige non montante actionnée par engrenage | Contrôle de débit fiable pour les applications exigeantes

Tianjin Worlds Valve Co., Ltd. – Fabricant certifié ISO 9001, CE, UKCA et WRAS

RGV01-TF010203--Manuel d'utilisation et d'entretien TÉLÉCHARGER

Caractéristiques techniques et avantages de conception:

1. Système de fonctionnement efficace des engrenages

• Conception mécanique de précision：La vanne intègre un mécanisme à vis sans fin qui crée un avantage mécanique optimal grâce à un engagement précis des engrenages. Ce système garantit un fonctionnement fluide tout en offrant une capacité d'auto-verrouillage inhérente pour maintenir un positionnement sécurisé de la vanne.

• Composants de performance durables：Fabriqué avec des composants d'engrenages trempés et des traitements de surface avancés, le mécanisme offre une durée de vie prolongée et des performances constantes. La construction robuste résiste à un fonctionnement fréquent dans des environnements industriels exigeants.

• Fonctionnement convivial：Doté d'une conception d'entrée ergonomique, le système permet un contrôle sans effort avec un effort de fonctionnement considérablement réduit. La conception optimisée pour la maintenance garantit une fiabilité à long terme tout en minimisant les besoins d'entretien.

2. Conception de tige non montante peu encombrante

• Installation compacte : La tige tourne à l'intérieur sans mouvement vertical, réduisant ainsi le dégagement requis en hauteur de 50 %.

• Mécanisme protégé : La tige entièrement fermée empêche la corrosion, les dommages causés par les chocs et les opérations non autorisées

• Idéal pour les espaces confinés : Parfait pour les puits de vannes, les chambres souterraines et les salles mécaniques bondées

3. Performance d'étanchéité supérieure

• Conception assise résiliente : Une cale encapsulée en EPDM ou NBR assure une fermeture étanche aux bulles (EN 12266-1 classe A)

• Zéro fuite : L'étanchéité caoutchouc-corps élimine le contact métal sur métal, empêchant les fuites même après des milliers de cycles

• Matériaux résistants à la corrosion : La tige en acier inoxydable et le corps recouvert d'époxy garantissent une longue durée de vie dans les environnements difficiles

4. Matériaux de construction durables

• Matériau du corps : Fonte ductile de haute qualité (EN-GJS-500-7) avec revêtement époxy lié par fusion de 250 μm

• Tige: Acier inoxydable AISI 420 avec filetage trapézoïdal usiné avec précision

• Composants d'engrenage : Engrenages en acier au carbone traité thermiquement avec revêtement résistant à la corrosion

5. Fonctionnalités faciles à entretenir

• Fonctionnement sans lubrification : Les bagues en bronze autolubrifiantes et les roulements scellés éliminent l'entretien de routine

• Indicateur de position visuel : Affichage clair de l'état d'ouverture/fermeture sur l'opérateur à engrenages

• Accès facile : Le couvercle de boîte de vitesses amovible simplifie l'inspection et l'entretien si nécessaire

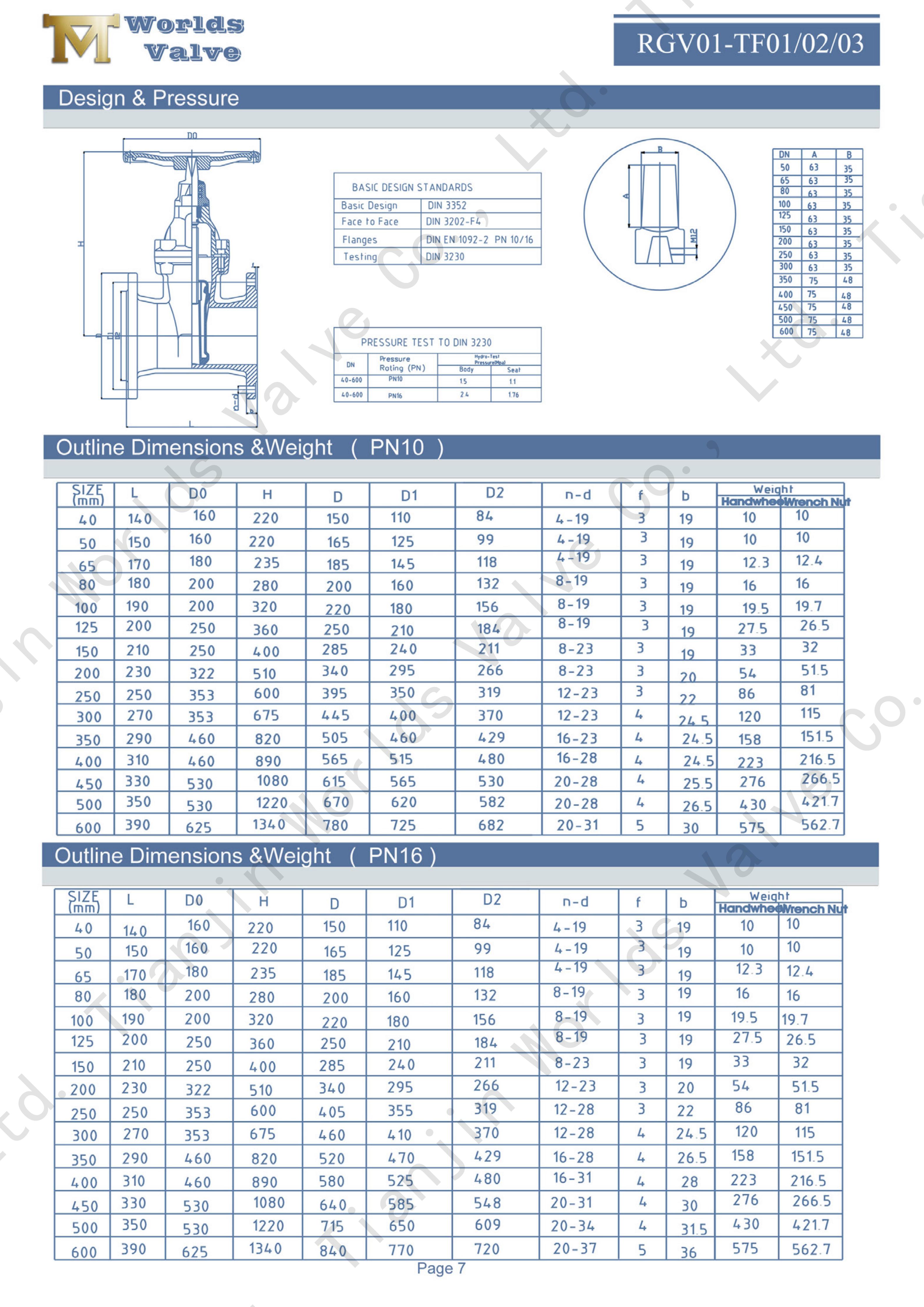

Paramètres techniques :

Avantages compétitifs：

• Optimisation de l'espace : La conception de la tige non montante permet une installation dans des zones avec un dégagement vertical limité

• Fonctionnement sans effort : Le système de réduction de vitesse réduit le couple de fonctionnement requis jusqu'à 60 %

• Durabilité: Les matériaux résistants à la corrosion et la boîte de vitesses résistante aux intempéries garantissent une longue durée de vie

• Zéro entretien : Les composants autolubrifiants et le mécanisme scellé éliminent l'entretien de routine

• Conformité mondiale : Les certifications CE, UKCA et WRAS facilitent les spécifications des projets internationaux

• Étanchéité fiable : La conception résiliente assure une fermeture étanche même après une inactivité prolongée

Applications industrielles

• Systèmes de distribution d'eau : Isolation de la conduite principale, contrôle des réservoirs et stations de pompage

• Protection incendie : Systèmes de gicleurs, conduites d'alimentation en bouche d'incendie et réservoirs d'eau d'incendie

• Transformation industrielle : Circuits d'eau de refroidissement, dosage de produits chimiques et conduites d'eau de procédé

• Traitement des eaux usées : Systèmes de contrôle des effluents, de traitement des boues et de filtration

• Services du bâtiment : Chambres de vannes du sous-sol, systèmes de colonnes montantes et salles d'équipement mécanique

Conclusion:

Combinant un fonctionnement précis des engrenages avec une conception de tige non montante peu encombrante, ce robinet-vanne offre des performances fiables dans la distribution d'eau, la protection incendie et les applications industrielles où les vannes conventionnelles ne peuvent pas s'adapter.
