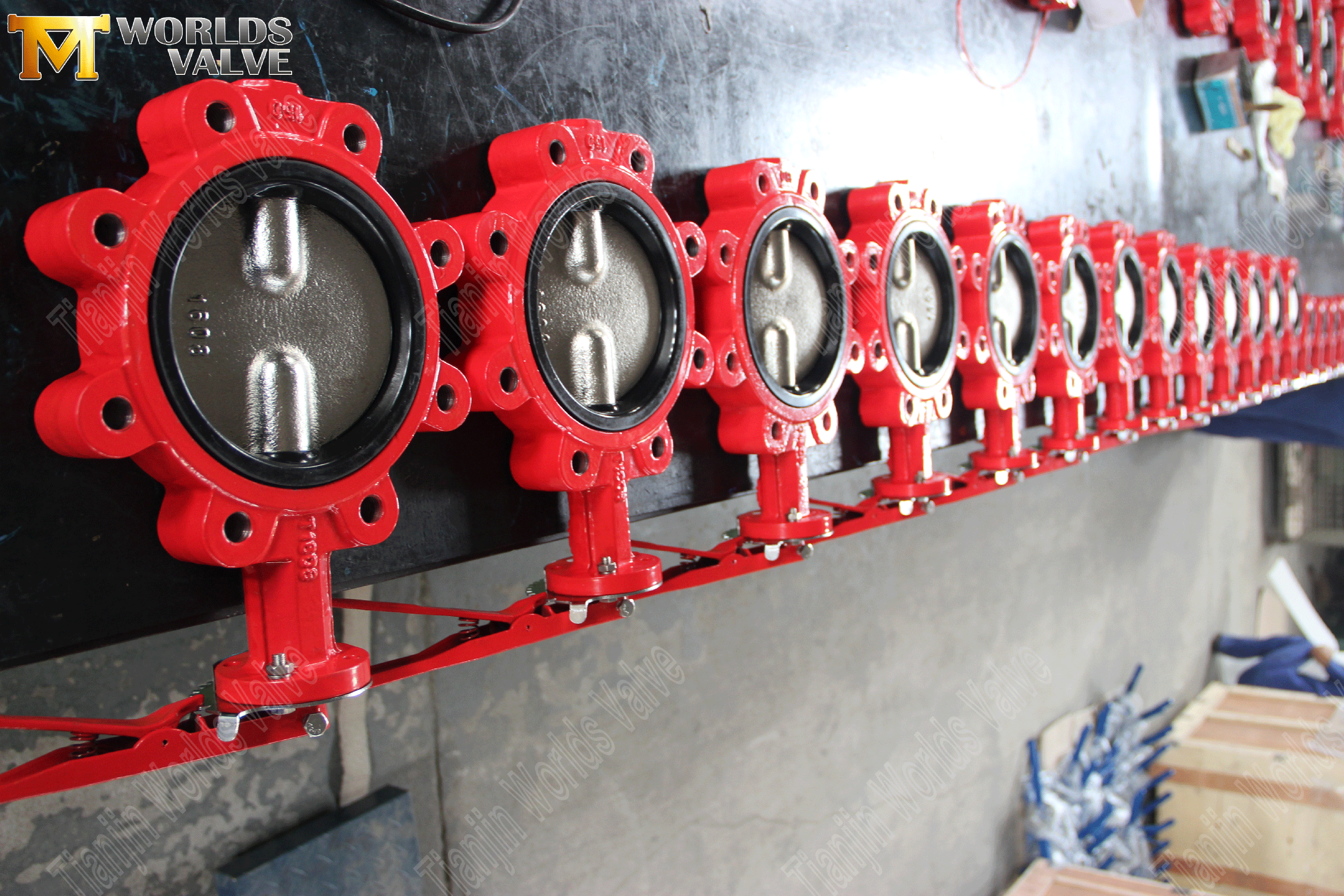

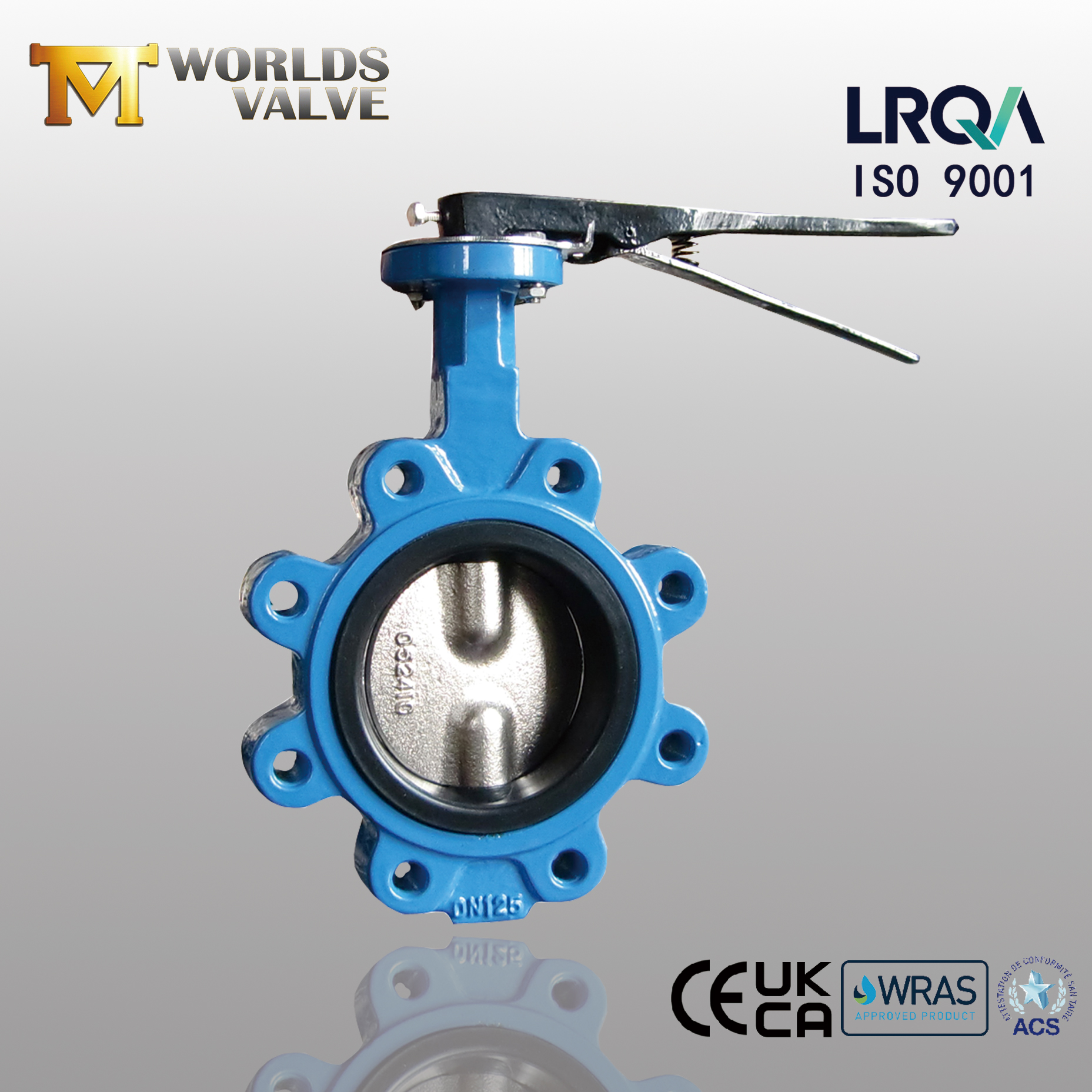

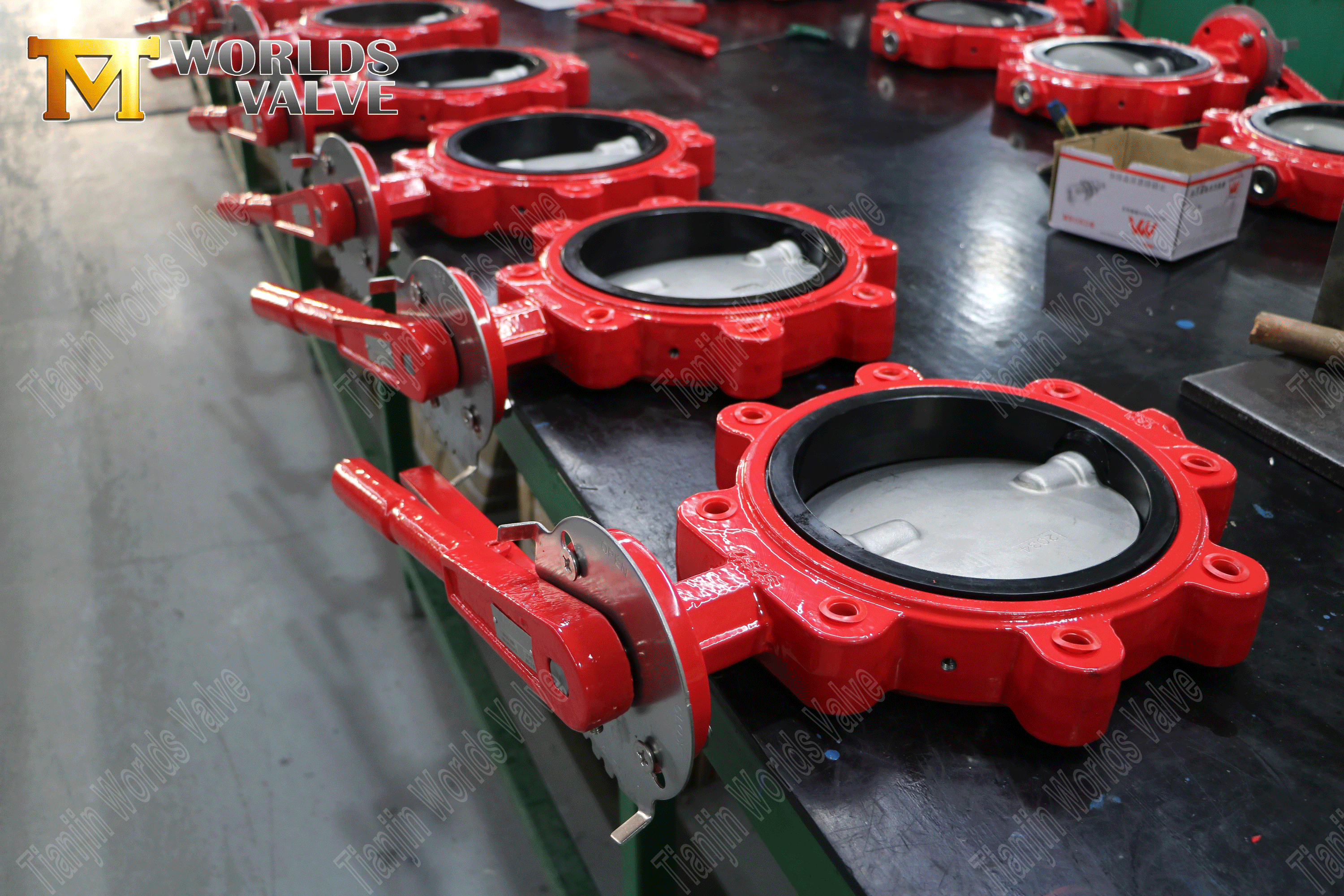

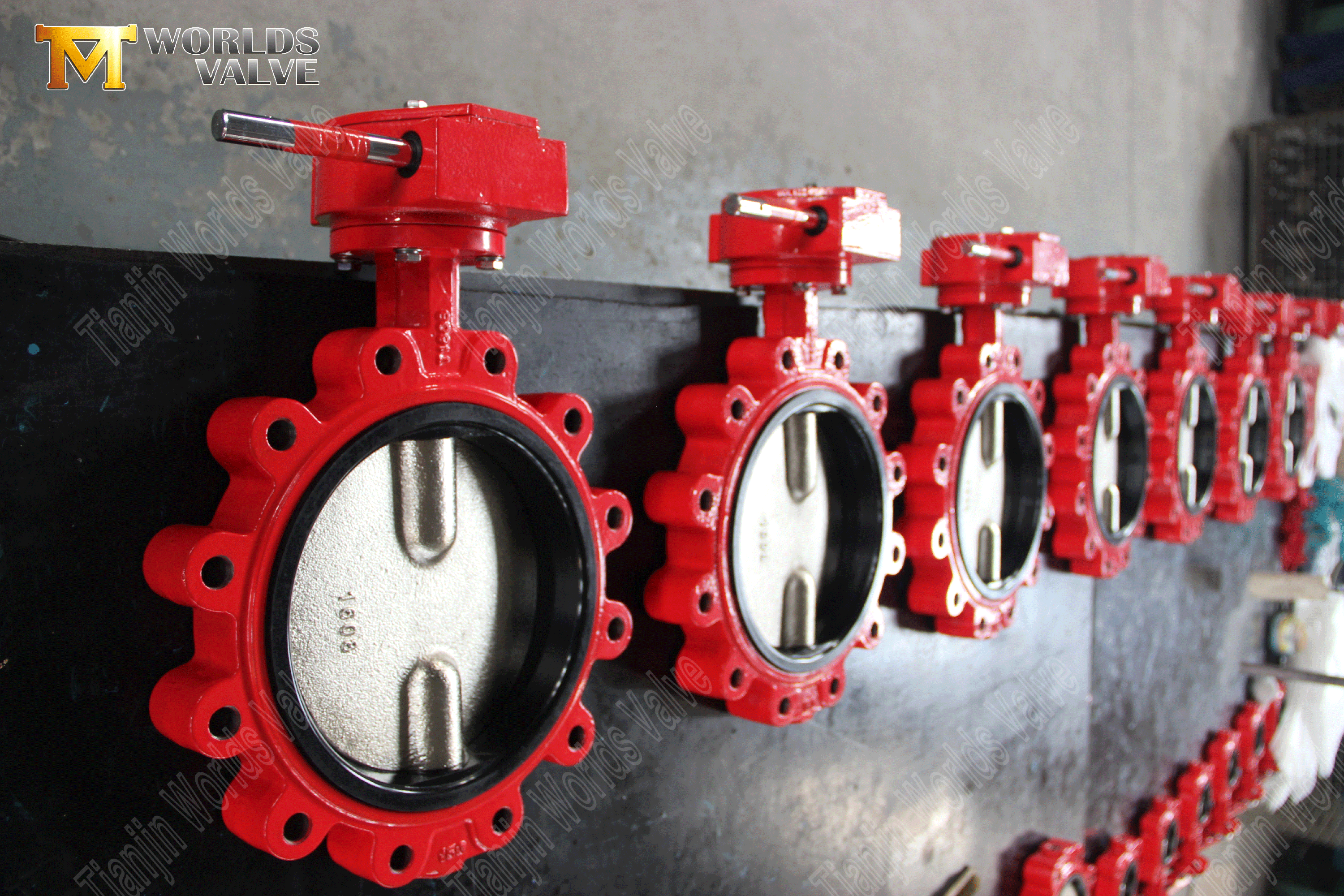

Valve papillon de type pignon à pignon à pignon | Contrôle du flux à haute intégrité pour les industries exigeantes
Tianjin Worlds Valve Co., Ltd. --- Solutions OEM certifiées ISO 9001
CBF03-TL01 - Manuel de fonctionnement et de maintenancetélécharger
1. Connexion sans épingle à pignon fendu
Épingles de cisaillement éliminées: les arbres en acier inoxydable remplacent les broches sujettes à la défaillance, augmentant la résistance à la torsion de 45% et empêchant le délogement du disque lors des événements du marteau d'eau.
2. Défense de la corrosion et de l'abrasion

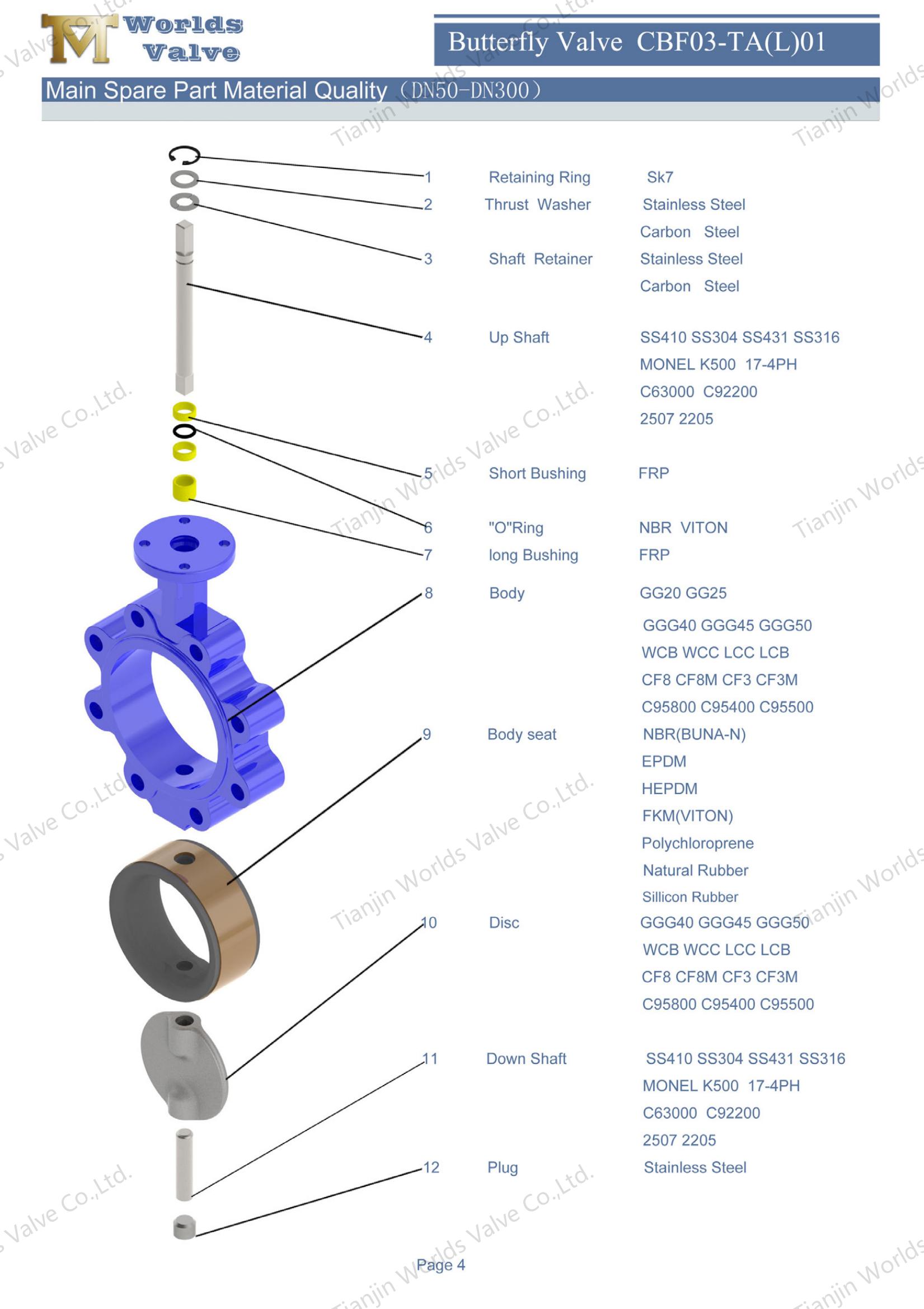

Corps: Vous pouvez bloquer le fer ductile paisant 300 µm époxy lié à la fusion pour une résistance acide / alcaline.
Disque: 316L SS ou duplex 2205 avec surface électropolie (RA≤0,8 µm) pour réduire les dommages à la cavitation.
3. Scellant haute performance
EPDM ou PTFE SEAT: EPDM résilient pour l'arrêt étanche (-20 ° C à 120 ° C); PTFE facultatif pour la résistance chimique (pH 0-14).

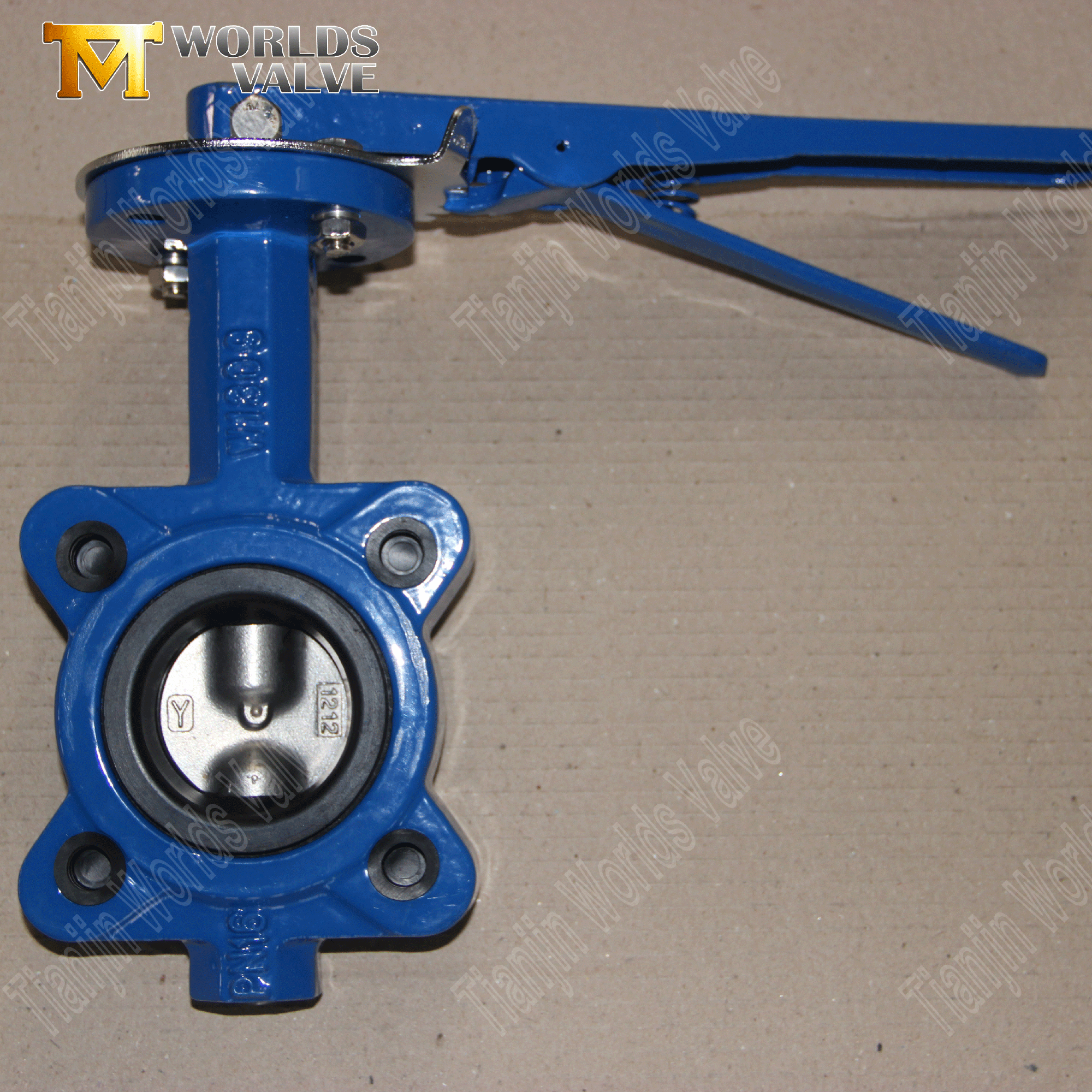

4. Opération à torque bas
ISO 5211 Bride supérieure: compatibilité à montage direct avec actionneurs pneumatiques / électriques ou leviers manuels.
5. Longévité sans maintenance
Les bagues RPTFE auto-lubrifiantes et les roulements encapsulés prolongent la durée de vie à plus de 100 000 cycles.

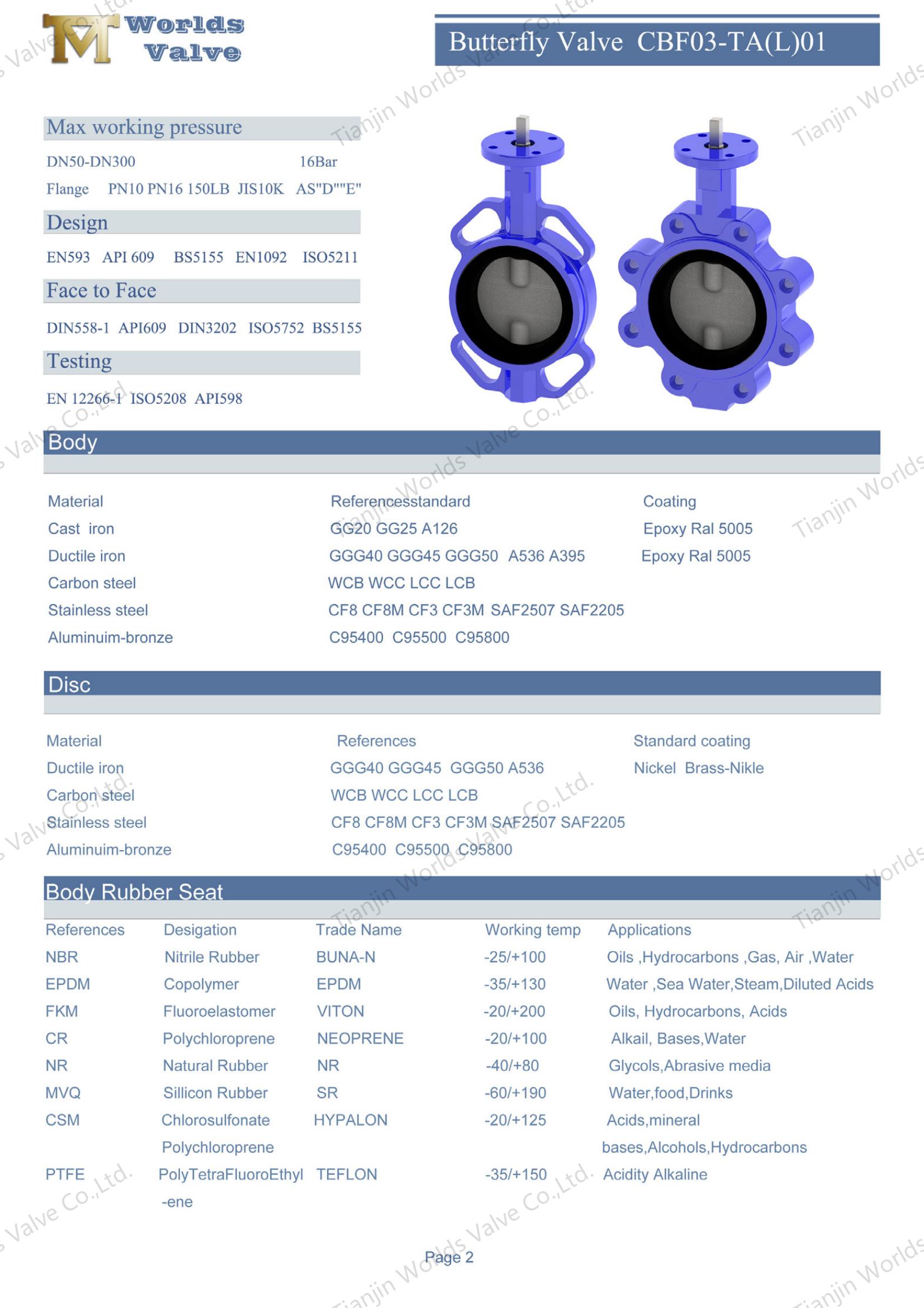

Norme de conception | EN 593, MSS SP67 API 609 BS5155 |
Inspection et test | API 598 ISO 5208 En 12266 |
Standard final | ANSI B16.1 Cl. 125lb & b16.5 Cl. 150 lb Comme 2129 Table D&E BS 10 Table D&E DIN 2501 PN6, PN10 et PN16 EN 1092 PN6, PN10 et PN16 ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150 lb AWWA C207 AWWA C504 SABS 1123 Tableau 1000/3 et tableau 1600/3 |
Face à face | ISO 5752, EN 558, MSS SP67 et API 609 DIN3202 |
Bride supérieure | ISO 5211 |
Pétrole et gaz: Isolement du pipeline dans les environnements de gaz acide (H2S).
Centrales électriques: Contrôle de l'eau de refroidissement dans les systèmes d'alimentation des turbines avec une résistance à haute vibration.
Traitement chimique: Transfert d'acide sulfurique avec des arbres divisés bordés de PTFE.
Traitement de l'eau: Sièges EPDM certifiés NSF / ANSI 61 pour l'eau potable municipale.
Pulp et papier: Disques duplex résistants à l'abrasion pour la manipulation de la suspension.
1. Expertise dans les services OEM / ODM
En tant qu'usine de soupape de papillon à double brillance de confiance, nous proposons des solutions personnalisées adaptées à vos besoins spécifiques. De la conception à la livraison, nous assurons une exécution transparente.
2. Reach global avec soutien local
Nous fournissons une livraison en temps opportun et un support client dédié dans le monde entier.
3. Prix compétitif
Nos processus de fabrication efficaces et nos économies d'échelle nous permettent d'offrir des vannes de haute qualité à des prix compétitifs.
4. Service après-vente complet
Nous avons une équipe technique professionnelle qui fournit des services de support technique, de conseils d'installation et de maintenance.
Découvrez les vannes de papillon de type borde sans broche de haute qualité d'un fabricant de vannes de papillon de confiance. ISO certifié, personnalisable et conçu pour la durabilité. Prêt à améliorer vos opérations avec des vannes de papillon pneumatique de qualité supérieure? Contactez-nous aujourd'hui Pour un devis gratuit ou pour discuter de vos exigences personnalisées!
