CBF02-TA01
OEM|ODM
| Quantité: | |
|---|---|

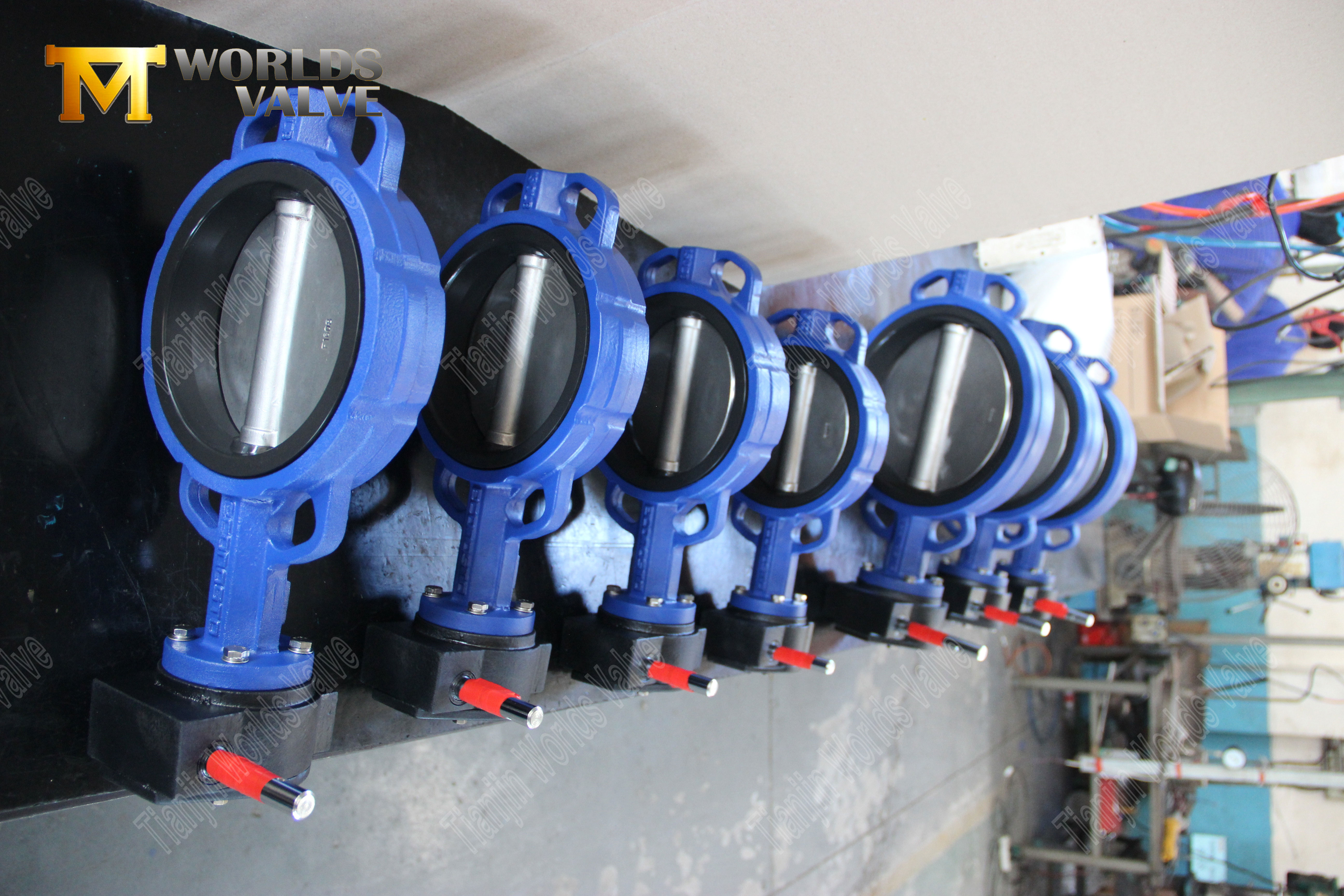

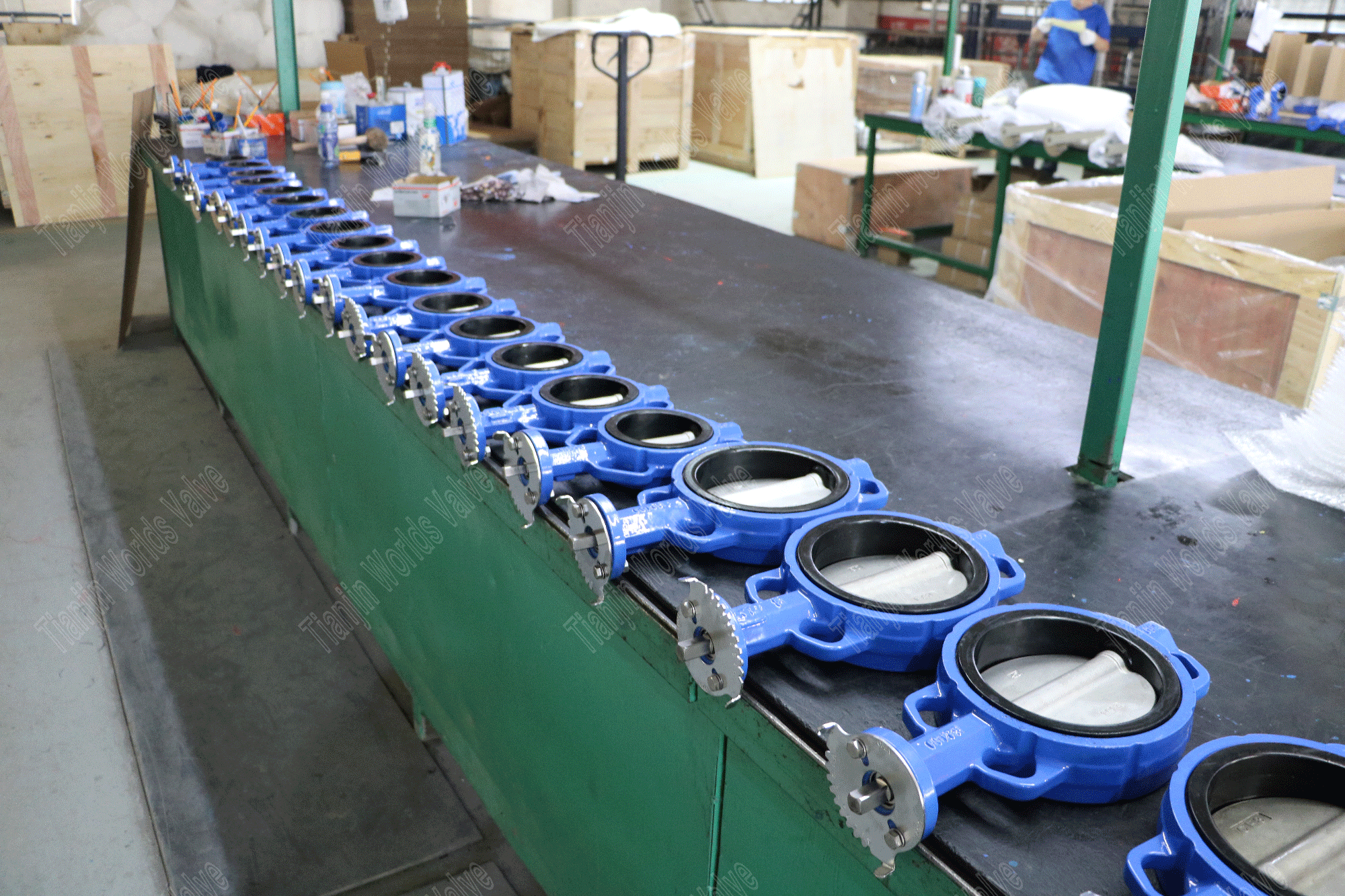

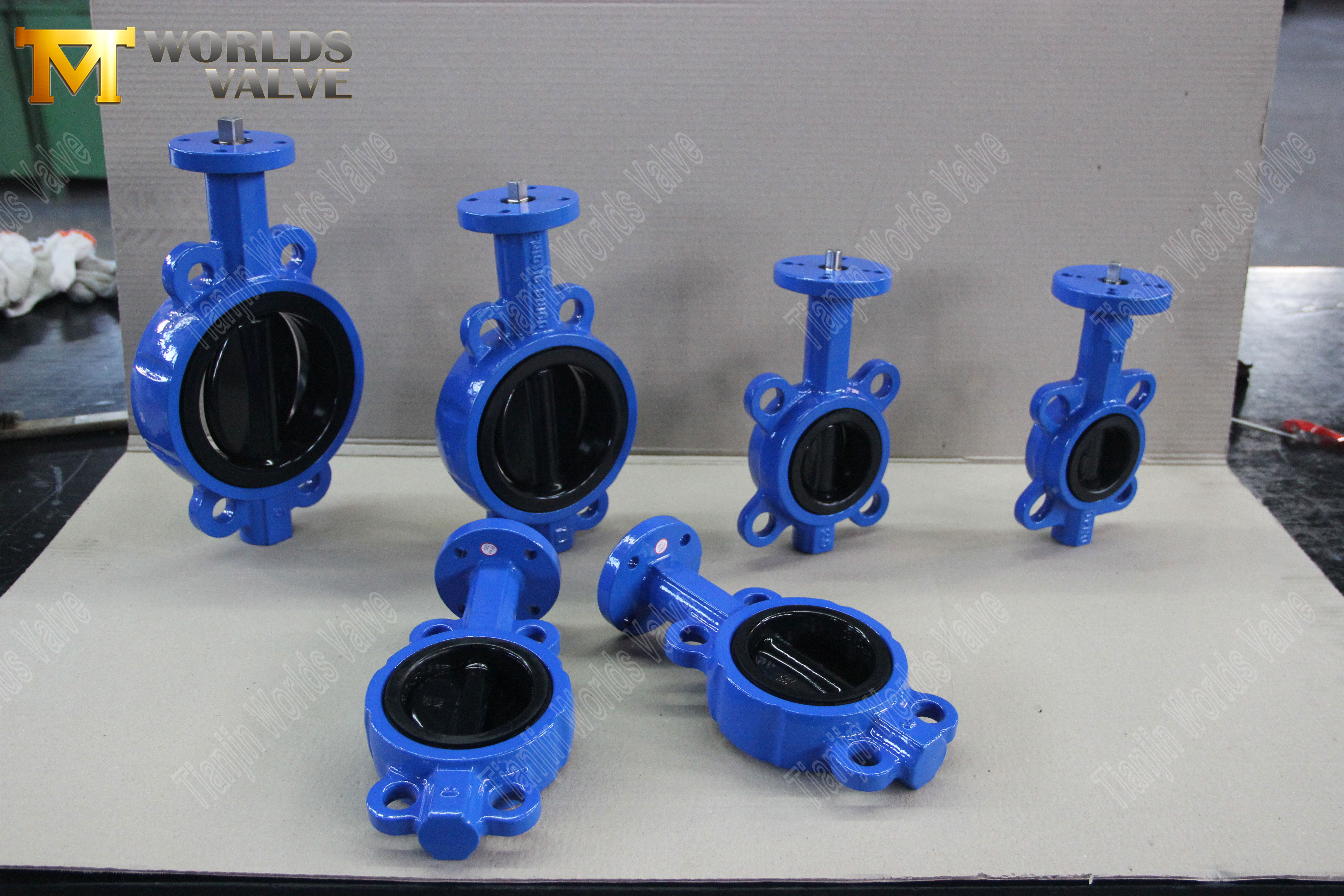

La soupape de papillon à la plaquette avec disque SS offerte par le fabricant de soupape de papillon doublé en caoutchouc fonctionne en faisant tourner le disque pour contrôler le flux de fluide, ce qui lui permet de démarrer, d'arrêter ou de réguler efficacement le débit efficace. Il est largement appliqué dans les systèmes traitant des liquides, des gaz et des boues dans des champs comme le traitement de l'eau, le traitement chimique, le CVC, et plus en raison de ses performances fiables et de sa structure relativement simple mais efficace.
Conception d'économie d'espace: idéal pour les installations où l'espace est limité.
Installation facile: peut être installée rapidement et facilement entre les brides de tuyau.
Corparement: généralement moins cher que les autres types de vannes avec des fonctionnalités similaires.
Bon contrôle de débit: le disque papillon peut être ajusté pour contrôler le débit de fluide.
Bonne résistance à la corrosion.

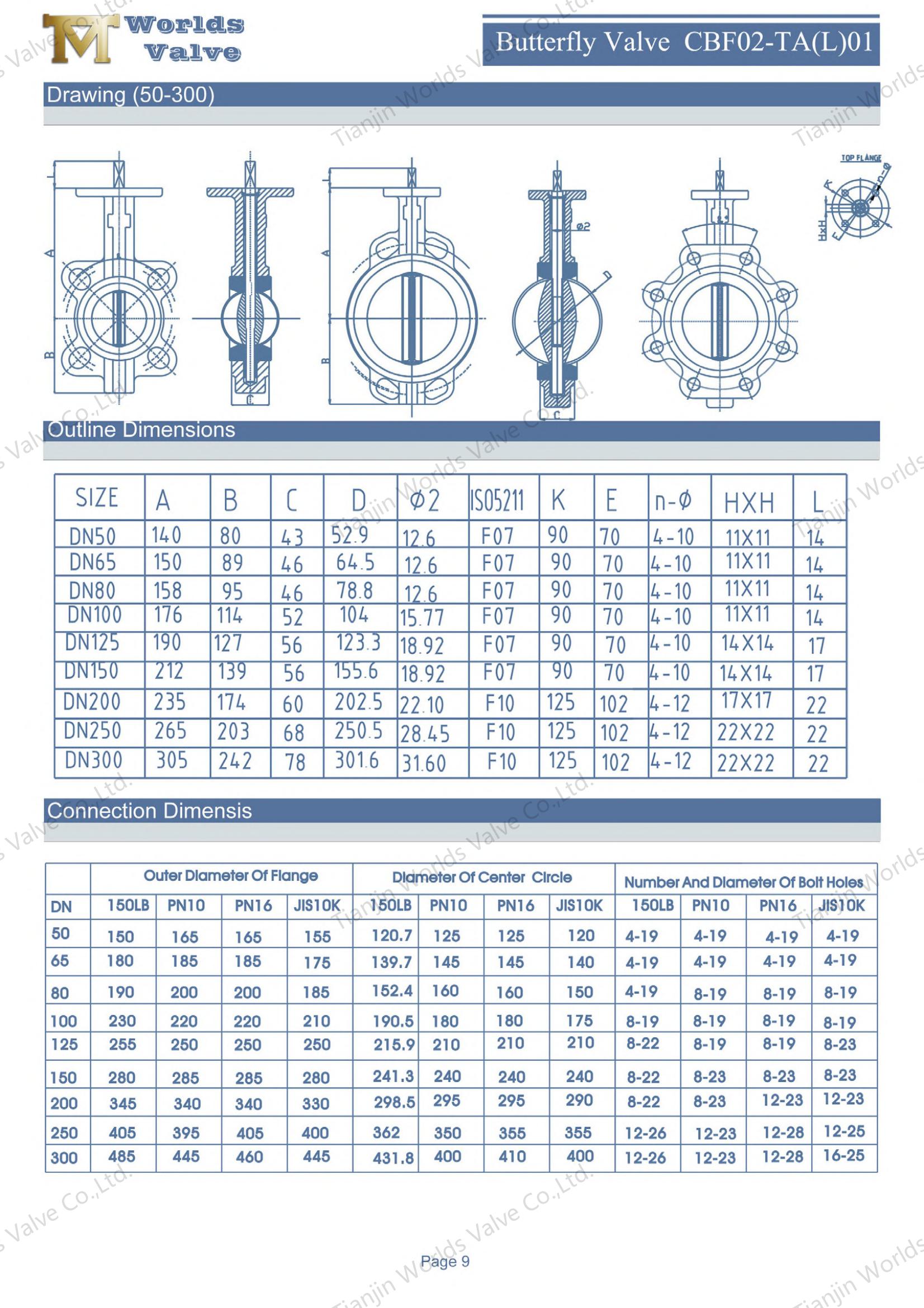

Taille | DN32-DN600 | DN650-DN2000 |
Pression de travail | 16BAR | 10BAR |
Coquille | 24bars | 15BAR |
Joint | 18BAR | 11bar |
Température de fonctionnement | -45 ℃ ~ + 150 ℃ | |
Environnement de fonctionnement | Système de ballast et de cale Traitement chimique Plantes de dessalement Plates-formes de forage Eau potable Poudre sèche Nourriture et boisson Plants d'essence Havc Industrie minière Industrie du papier Manipulation du sable Eau de mer Industrie du sucre Traitement de l'eau thermo technique Les eaux usées | |
Conduite méthode | Main Levier Engrenage Électrique Pneumatique | |

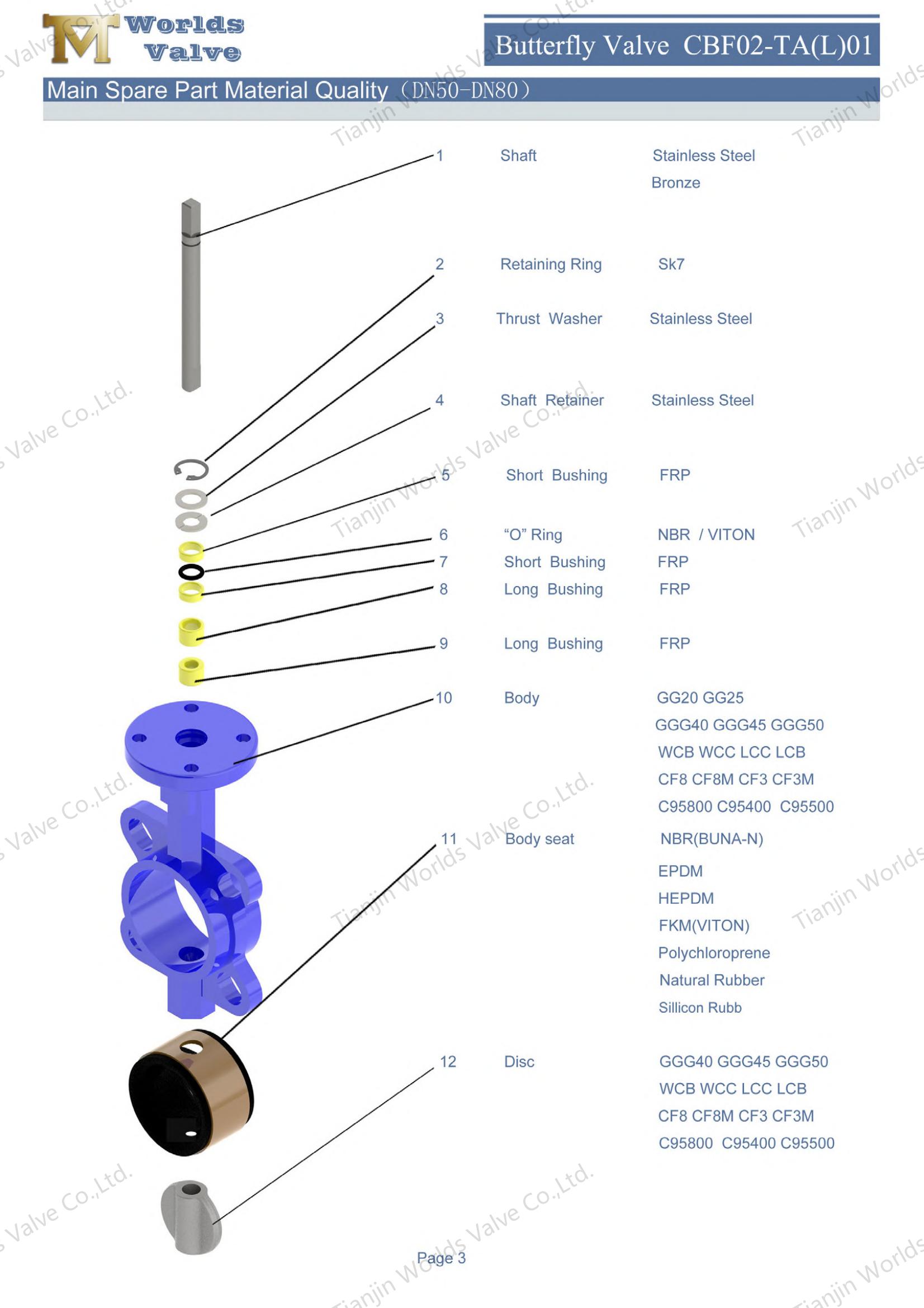

Nom | Matériel |
Corps | Fonte Fer à fonte ductile Carbone Acier inoxydable Bronze |
Disque | Fer à fonte ductile Acier inoxydable en acier au carbone Bronze |
Arbre | Acier inoxydable MONEL K500 |
Seat | Buna Nbr EPDM Viton Ptfe Hepdm Néoprène Hypalon Natural Rubber |
Norme de conception | EN 593, MSS SP67 API 609 BS5155 |
Inspection et test | API 598 ISO 5208 En 12266 |
Standard final | ANSI B16.1 Cl. 125lb & b16.5 Cl. 150 lb Comme 2129 Table D&E BS 10 Table D&E DIN 2501 PN6, PN10 et PN16 EN 1092 PN6, PN10 et PN16 ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150 lb AWWA C207 SABS 1123 Tableau 1000/3 et tableau 1600/3 |
Face à face | ISO 5752, EN 558, MSS SP67 et API 609 DIN3202 |
Bride supérieure | ISO 5211 |
La soupape de papillon à plaquette à plate-forme en caoutchouc avec disque SS a une large gamme de champs d'application, il convient à un large éventail d'applications, y compris le traitement de l'eau, le traitement chimique, les systèmes de CVC, etc.
