Vanne papillon à bride avec opérateur à disque et engrenage CF8M monté sur broche | Valve du Mondial de Tianjin

Introduction：

Actionné par un **opérateur manuel à vis sans fin (turbine)**, il permet un contrôle facile et précis, en particulier pour les tuyaux de plus grand diamètre. Les composants d'étanchéité du noyau sont dotés d'un **disque CF8M (acier inoxydable AISI 316)** pour la résistance à la corrosion et d'un **siège EPDM** résilient pour un joint fiable et étanche aux bulles. Avec une **gamme complète de tailles allant du DN50 au DN2000**, cette vanne est conçue pour répondre aux exigences des infrastructures et des projets industriels à grande échelle.

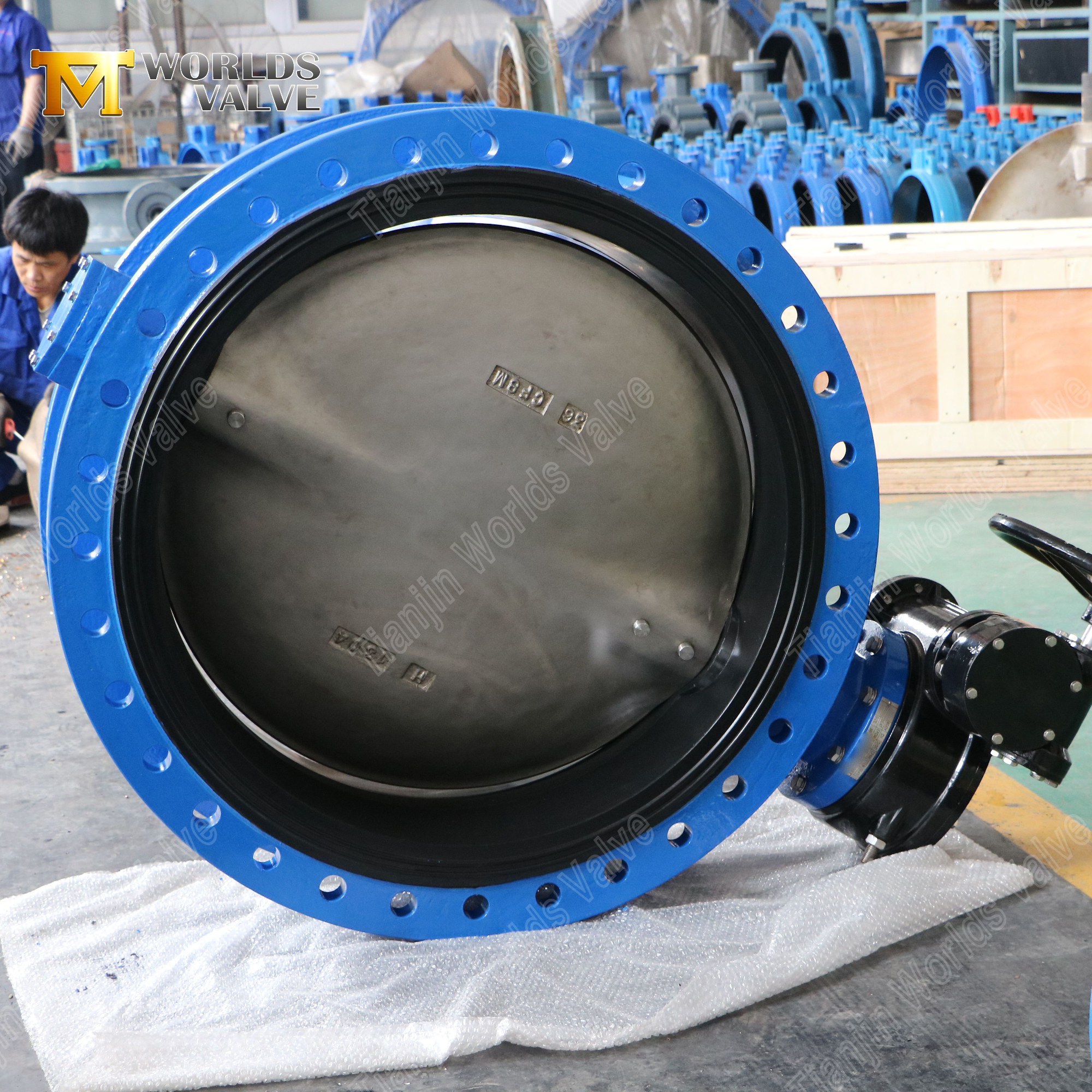

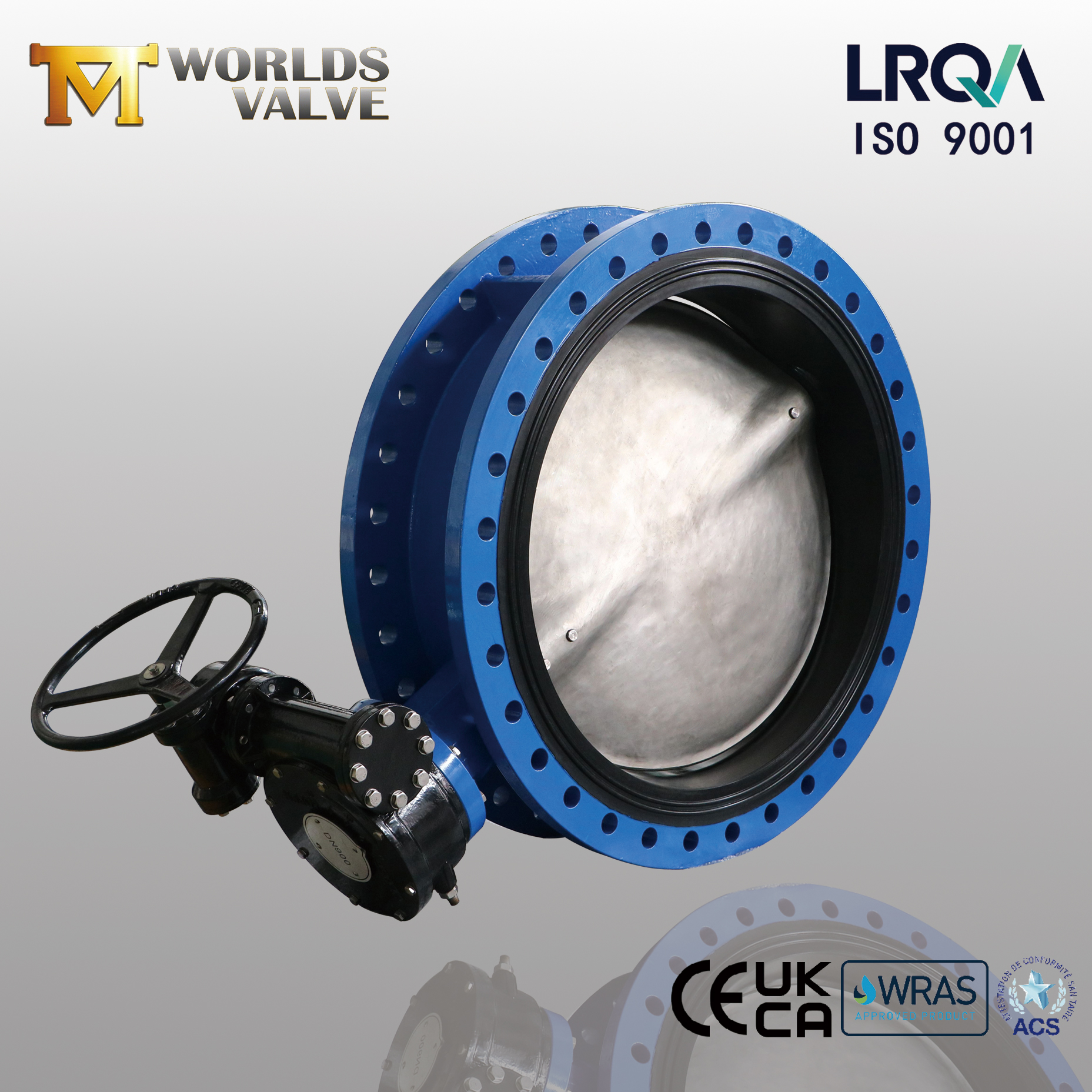

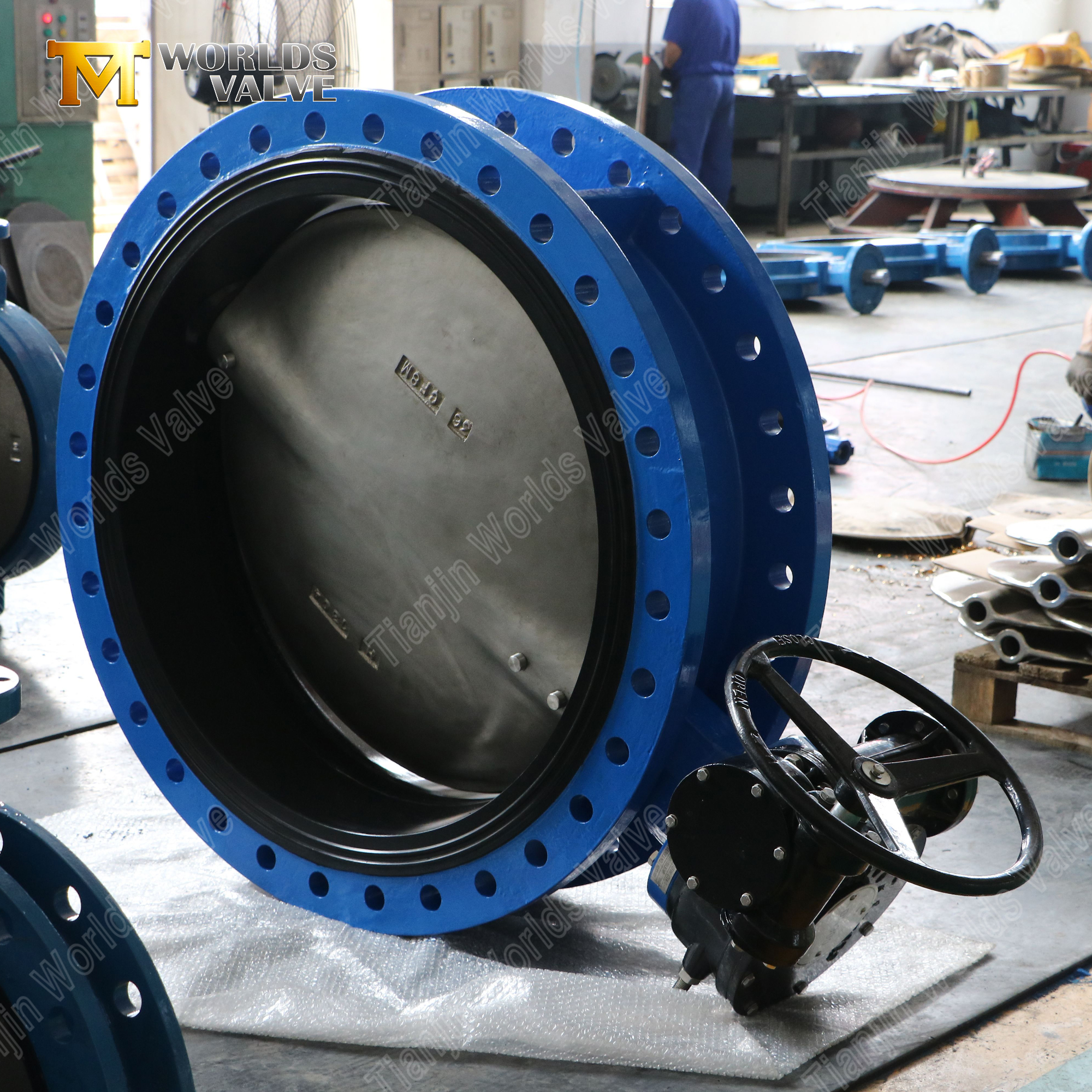

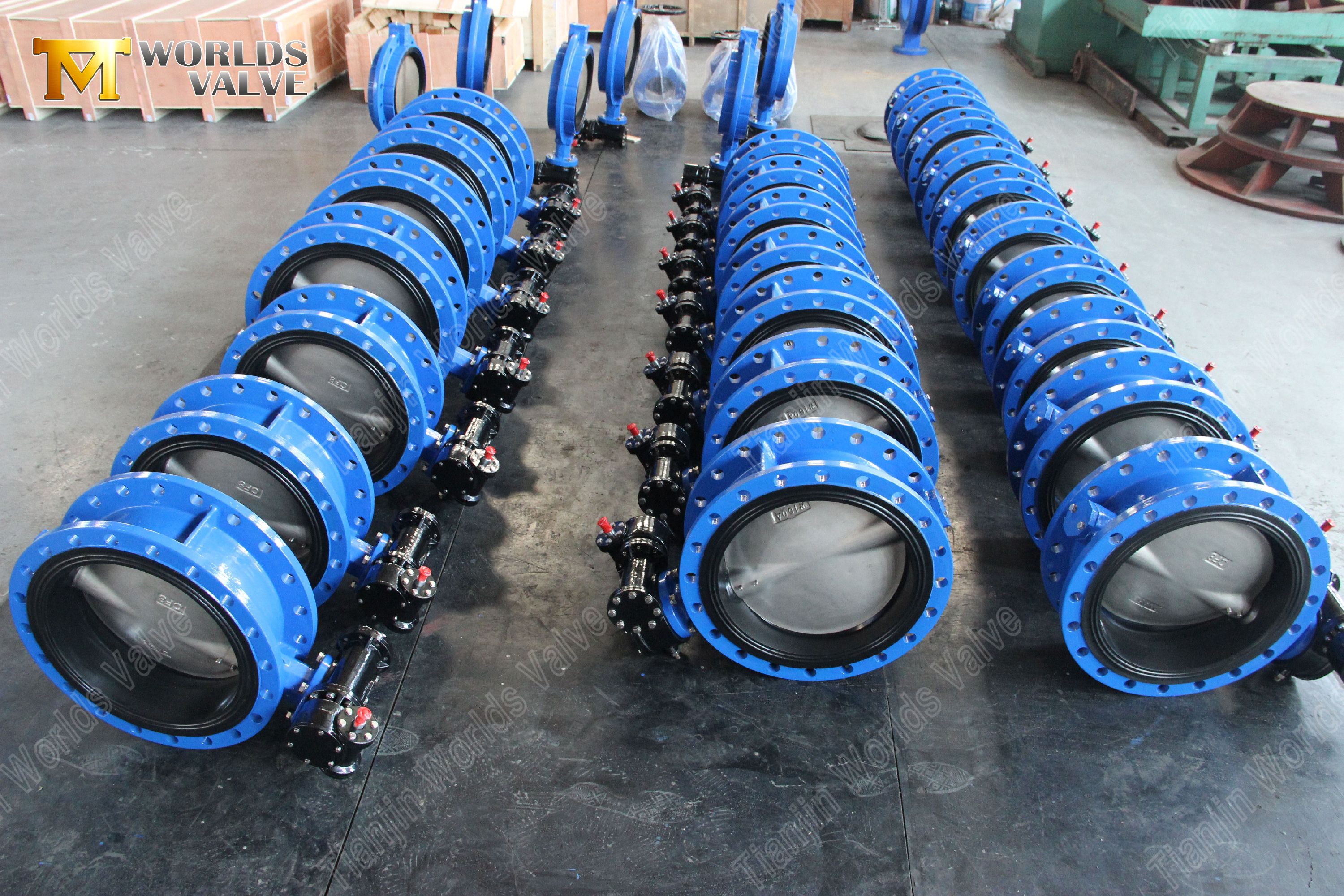

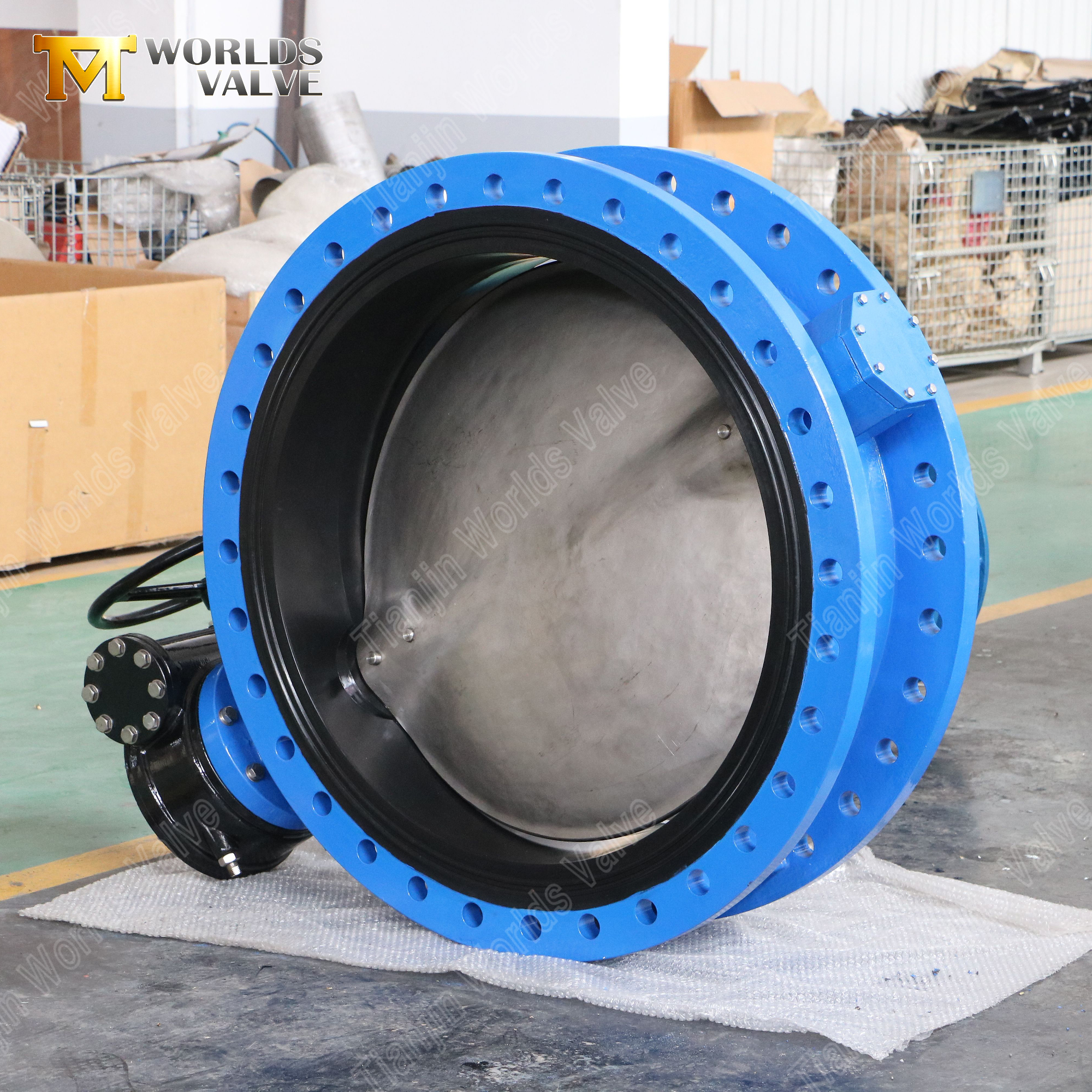

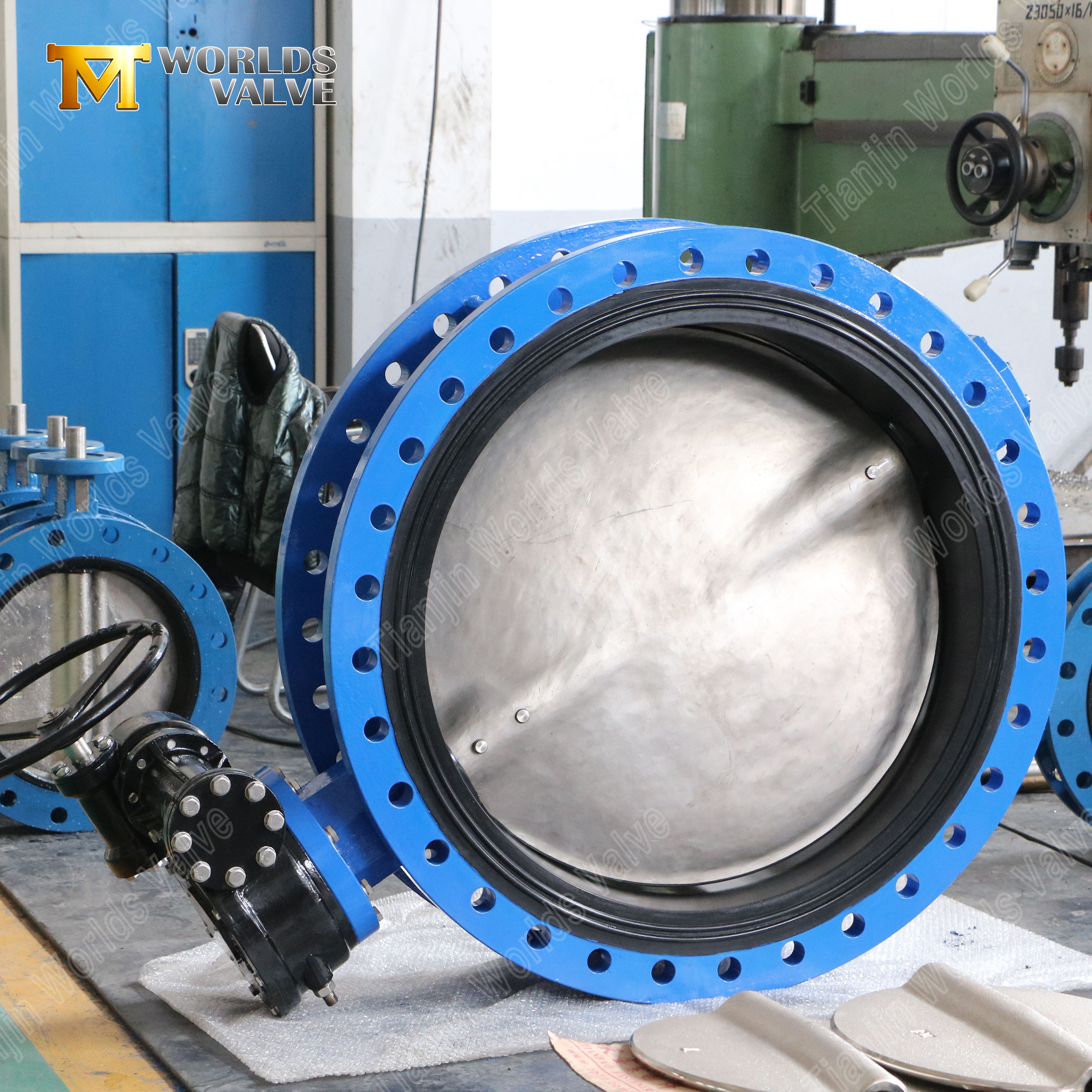

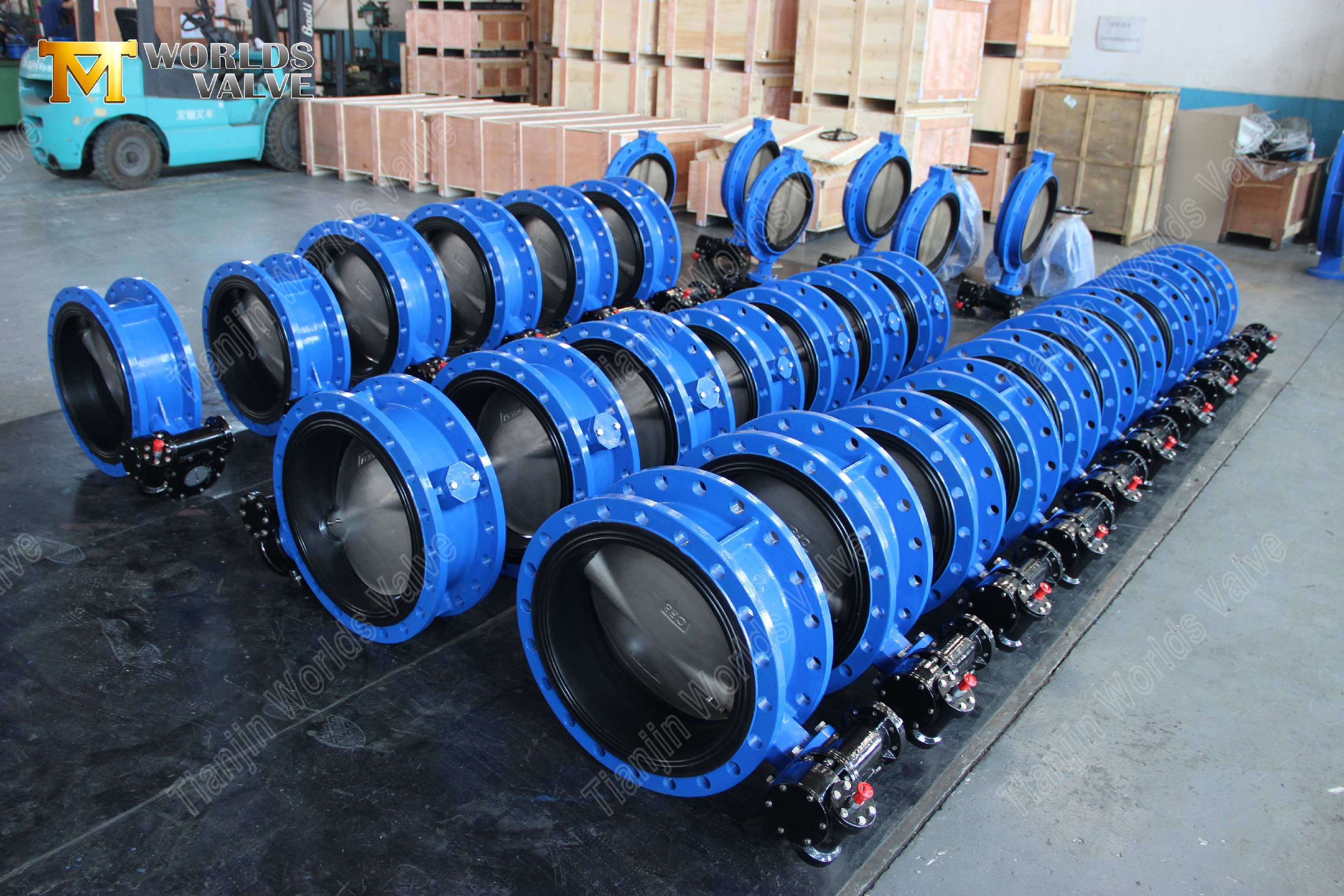

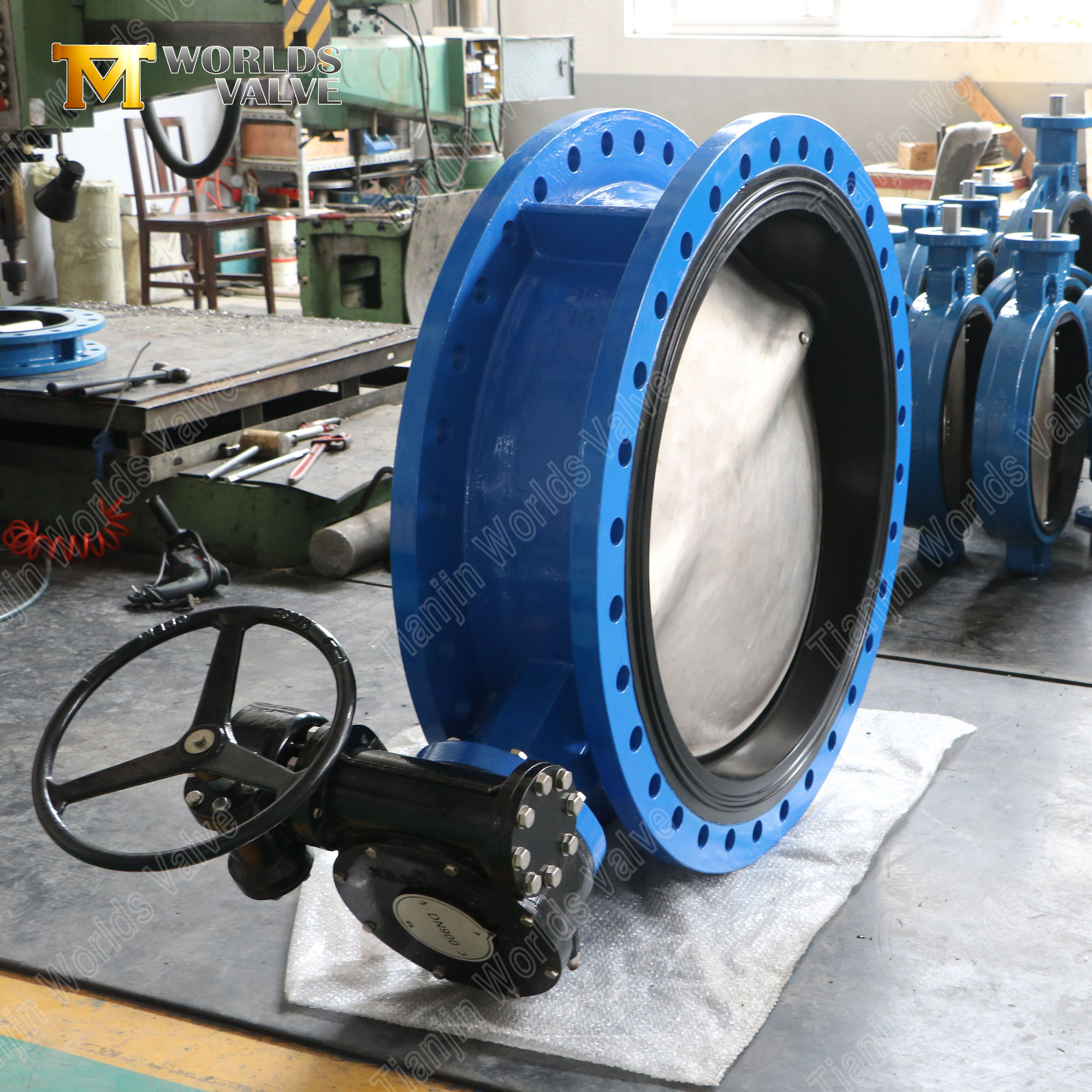

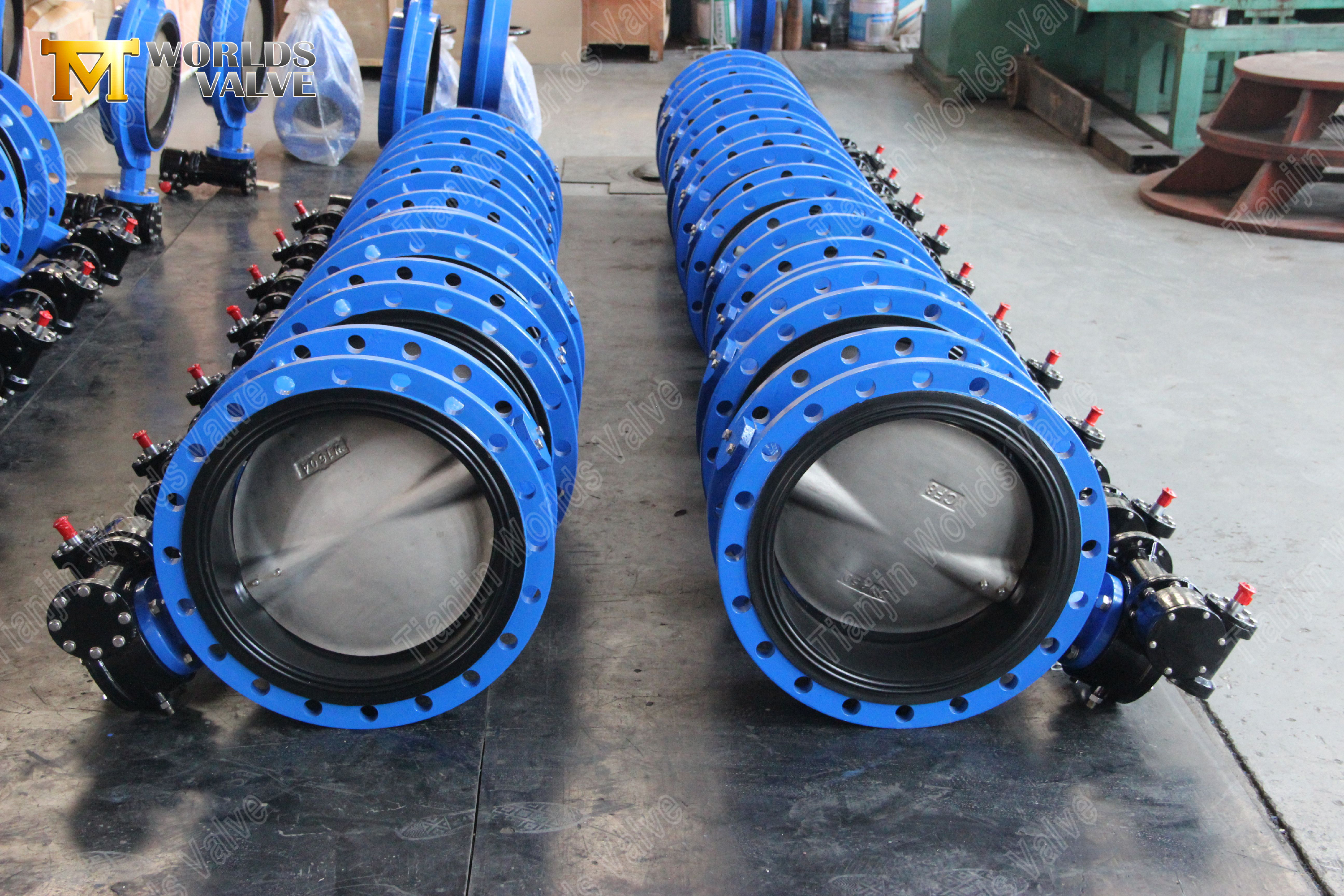

Vanne papillon à brides avec opérateur à disque et engrenage CF8M monté sur broche

Tianjin Worlds Valve Co., Ltd. – Fabricant certifié ISO 9001, CE, UKCA et WRAS

CBF01-TF01-Manuel d'utilisation et d'entretien TÉLÉCHARGER

Principales caractéristiques et avantages:

1. Ensemble disque et tige montés sur broches haute résistance pour une fiabilité ultime

Notre vanne intègre une conception mécanique robuste qui garantit la durabilité et évite les défaillances internes.

• Connexion de disque sécurisée : Le **disque CF8M est solidement fixé à la potence à l'aide de connexions à broches à haute résistance**. Cette conception empêche le desserrage ou le glissement du disque sous des fluctuations de couple ou de pression élevées, un point de défaillance courant dans les conceptions standard à clavette ou à serrage.

• Intégrité structurelle améliorée : Le système monté sur goupille répartit les contraintes opérationnelles plus uniformément entre le disque et la tige, augmentant considérablement la résistance de la vanne aux chocs mécaniques et aux coups de bélier, conduisant à une durée de vie plus longue.

• Fonctionnement sans entretien : Cet ensemble permanent à verrouillage positif élimine le besoin de réglages internes et réduit le risque de séparation des composants, garantissant ainsi un fonctionnement fiable et sans entretien au fil du temps.

2. Fonctionnement efficace des engrenages pour un contrôle sans effort des grands diamètres

Conçu pour une manipulation manuelle facile dans sa vaste gamme de tailles

• Avantage mécanique élevé : L'opérateur à vis sans fin multi-rapports offre une multiplication substantielle du couple, rendant l'ouverture et la fermeture manuelles des vannes de grand diamètre (à partir de DN400) en douceur et gérables avec un minimum d'effort de l'opérateur.

• Positionnement et indication précis : La boîte de vitesses permet un positionnement précis et incrémentiel du disque pour une modulation potentielle du débit et dispose d'un indicateur de position visuel clair (ouverture/fermeture) pour une confirmation d'état en un coup d'œil.

• Sièges fiables : Le mécanisme d'engrenage assure une étanchéité mécanique en appliquant un couple de serrage constant et adéquat, garantissant ainsi une fermeture étanche contre le siège EPDM.

3. Combinaison de matériaux durables pour l'eau et les services généraux

Construit avec des matériaux éprouvés pour des performances durables dans les applications courantes.

• Disque résistant à la corrosion : Le **disque CF8M (acier inoxydable AISI 316)** offre une excellente résistance à la corrosion et aux piqûres causées par les chlorures et les agents oxydants présents dans l'eau traitée, l'eau de refroidissement et les fluides industriels doux.

• Joint EPDM résilient : Le **siège en éthylène-propylène-diène monomère (EPDM)** offre une élasticité exceptionnelle, une excellente résistance à l'eau, aux intempéries et une large plage de températures de fonctionnement, garantissant une étanchéité durable et fiable.

• Corps à bride robuste : Le **corps en fonte ductile (GGG40)** avec **brides intégrées (EN1092-2 ou ANSI B16.1)** offre une résistance élevée et une résistance aux chocs, formant une connexion permanente, rigide et résistante aux fuites avec le pipeline.

4. Gamme de tailles étendue (DN50-DN2000) pour les grands projets d'infrastructure

Une solution évolutive conçue pour les systèmes à grande échelle.

• Disponibilité de taille inégalée : Nous proposons l'une des gammes standards les plus larges de l'industrie, du **DN50 (2") au DN2000 (80")**, capable de tout desservir, des embranchements aux conduites de transport principales.

• Conçu pour les grands diamètres : Les vannes des plus grandes tailles (DN1200+) sont spécialement conçues avec des structures renforcées et des rapports de démultiplication optimisés pour relever de manière fiable les défis inhérents au contrôle de débit de grand diamètre.

• Champ d'application polyvalent : Cela rend la vanne idéale pour les grands **réseaux de distribution d'eau, les usines de traitement des eaux usées, les systèmes de refroidissement des centrales électriques et les grands circuits d'eau de traitement industriel**.

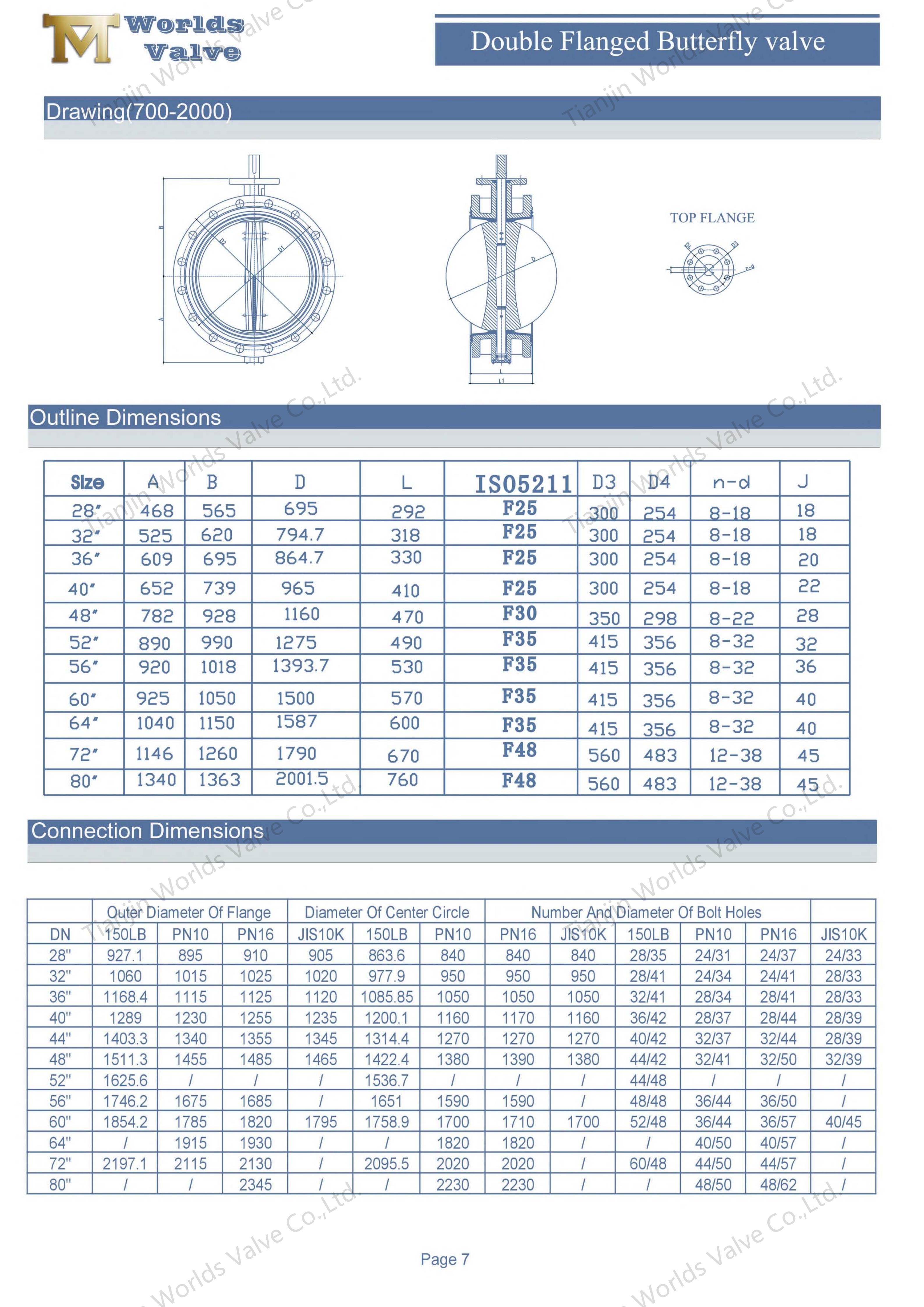

Norme:

Pourquoi choisir la valve du monde de Tianjin ?

• Expert en fabrication de vannes de grand diamètre : Nous possédons des capacités spécialisées d'ingénierie et de fabrication pour les vannes dépassant le DN1200, garantissant qu'elles répondent aux exigences rigoureuses des applications à haut débit.

• Focus sur une conception robuste : Notre construction de disque monté sur broches illustre notre engagement envers une **conception mécanique supérieure et une fiabilité à long terme**, réduisant ainsi les coûts du cycle de vie pour nos clients.

• Partenaire OEM/ODM certifié : En tant qu'usine **certifiée ISO 9001**, nous offrons des services OEM/ODM fiables. Nous pouvons personnaliser les vannes selon des normes spécifiques (WRAS, UL/FM, etc.), des matériaux et des exigences d'actionnement (électriques, pneumatiques).

• Expérience de projet globale : Nos vannes, notamment en grands diamètres, ont été fournies avec succès à des projets d'infrastructures internationaux, soutenues par des équipes techniques et commerciales expérimentées.

Applications typiques :

• Conduites municipales de transport et de distribution d’eau potable

• Usines de traitement des eaux usées et des eaux usées à grande échelle

• Conduites d'admission et de décharge d'eau de refroidissement de centrale électrique

• Circuits d'eau de refroidissement industriels (Acier, Chimie, Pétrochimie)

• Systèmes d'irrigation et de contrôle des inondations

Conclusion :

Pour les spécifications techniques, les données d'ingénierie spécifiques au projet ou un devis pour votre application à grand diamètre, contactez Tianjin Worlds Valve Co., Ltd.
