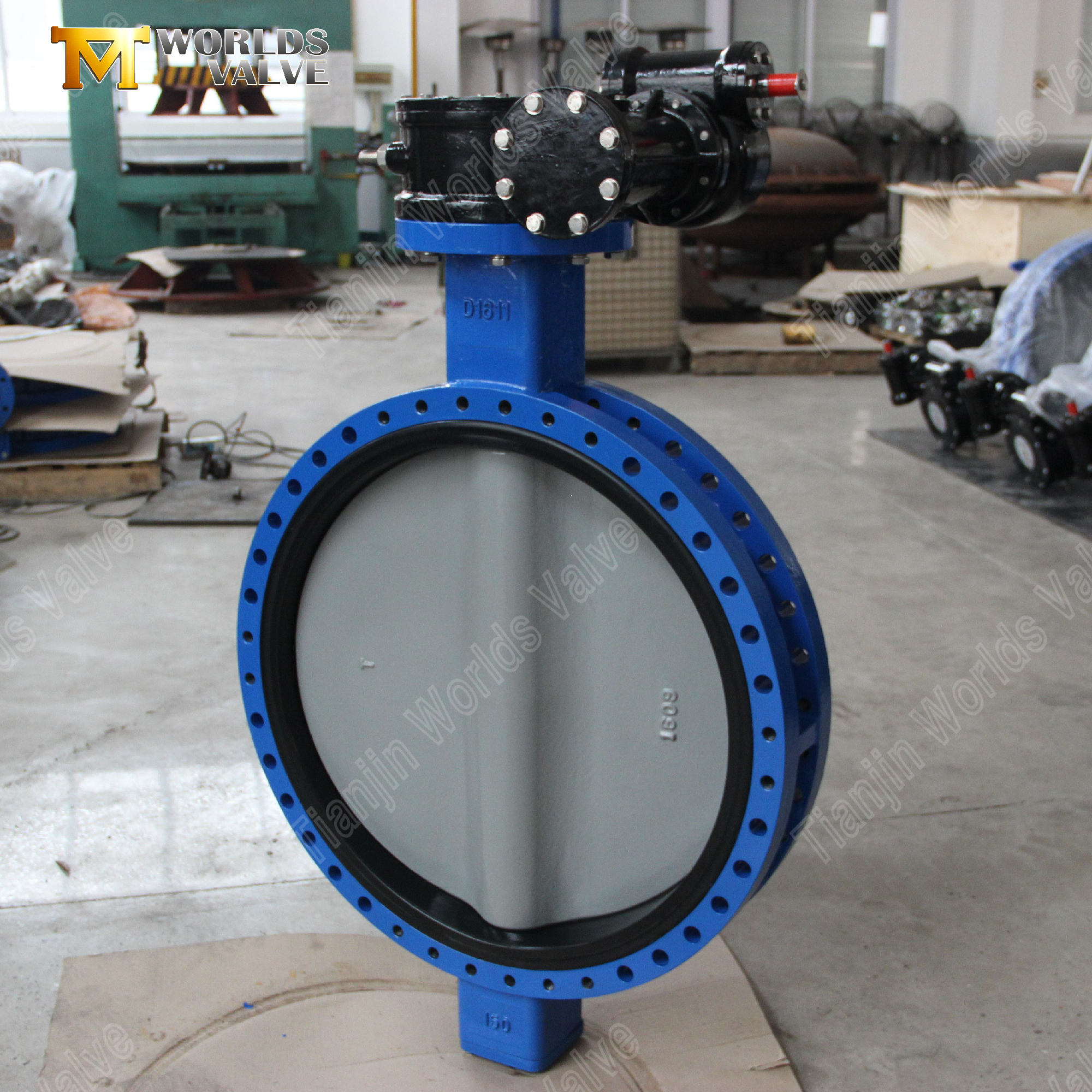

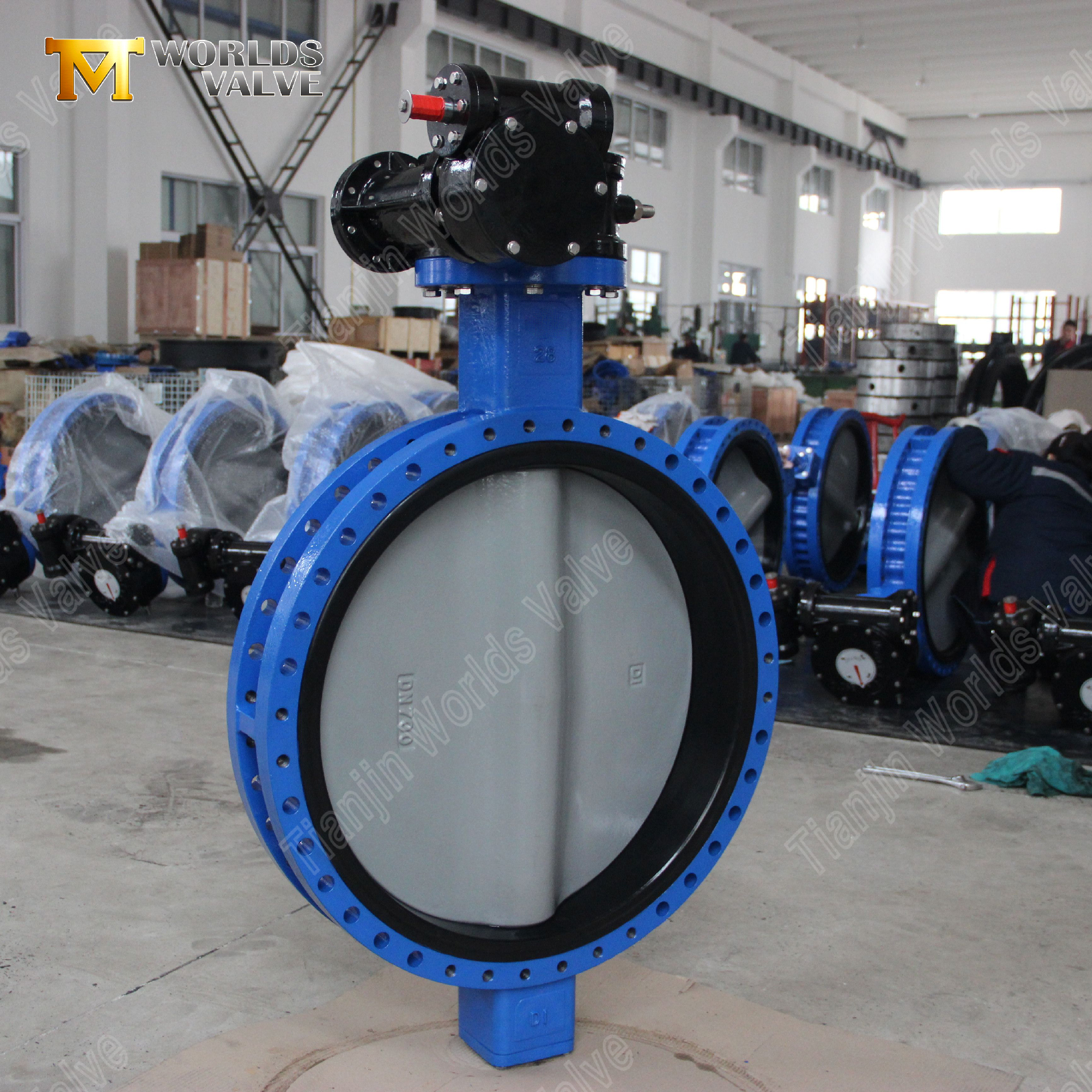

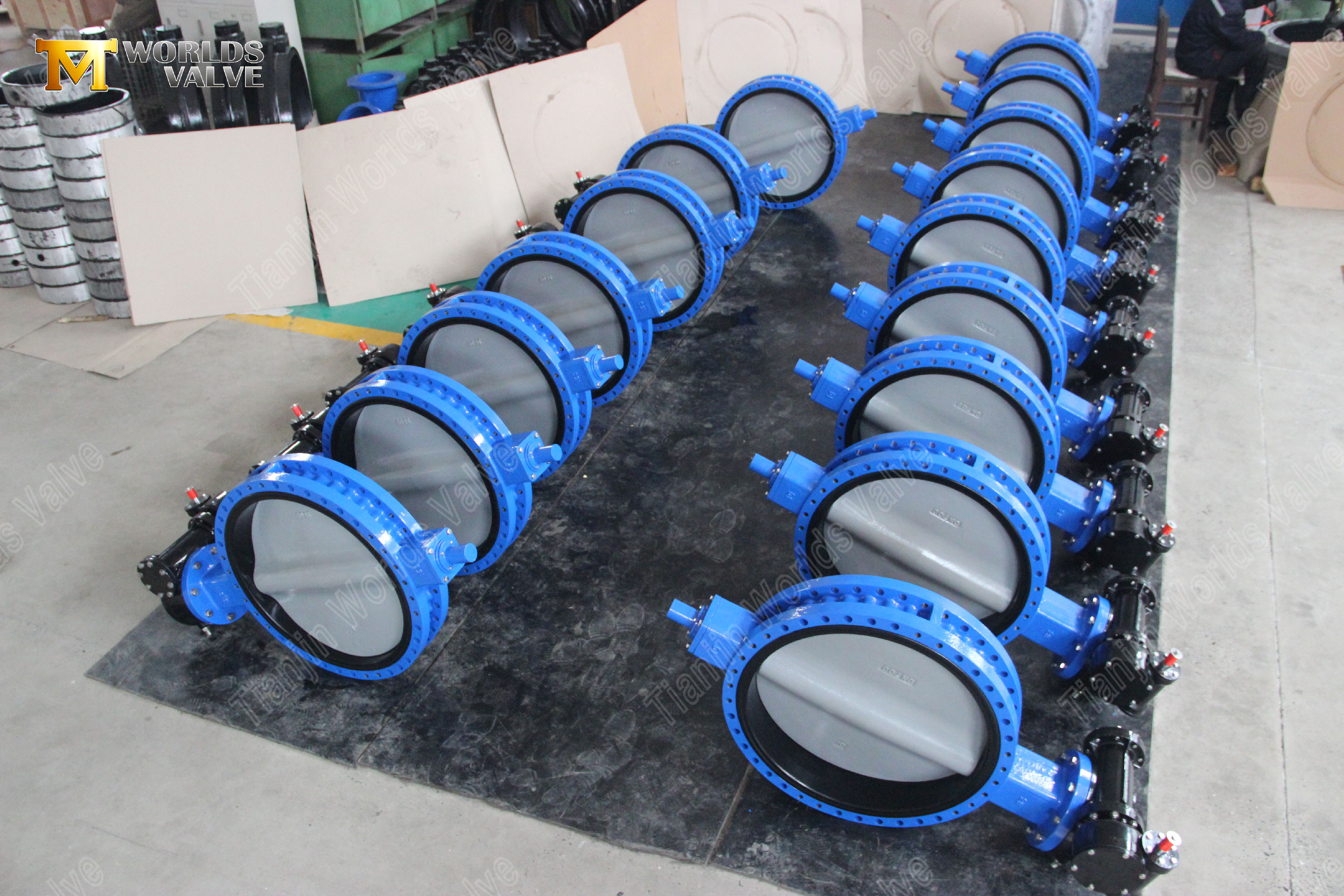

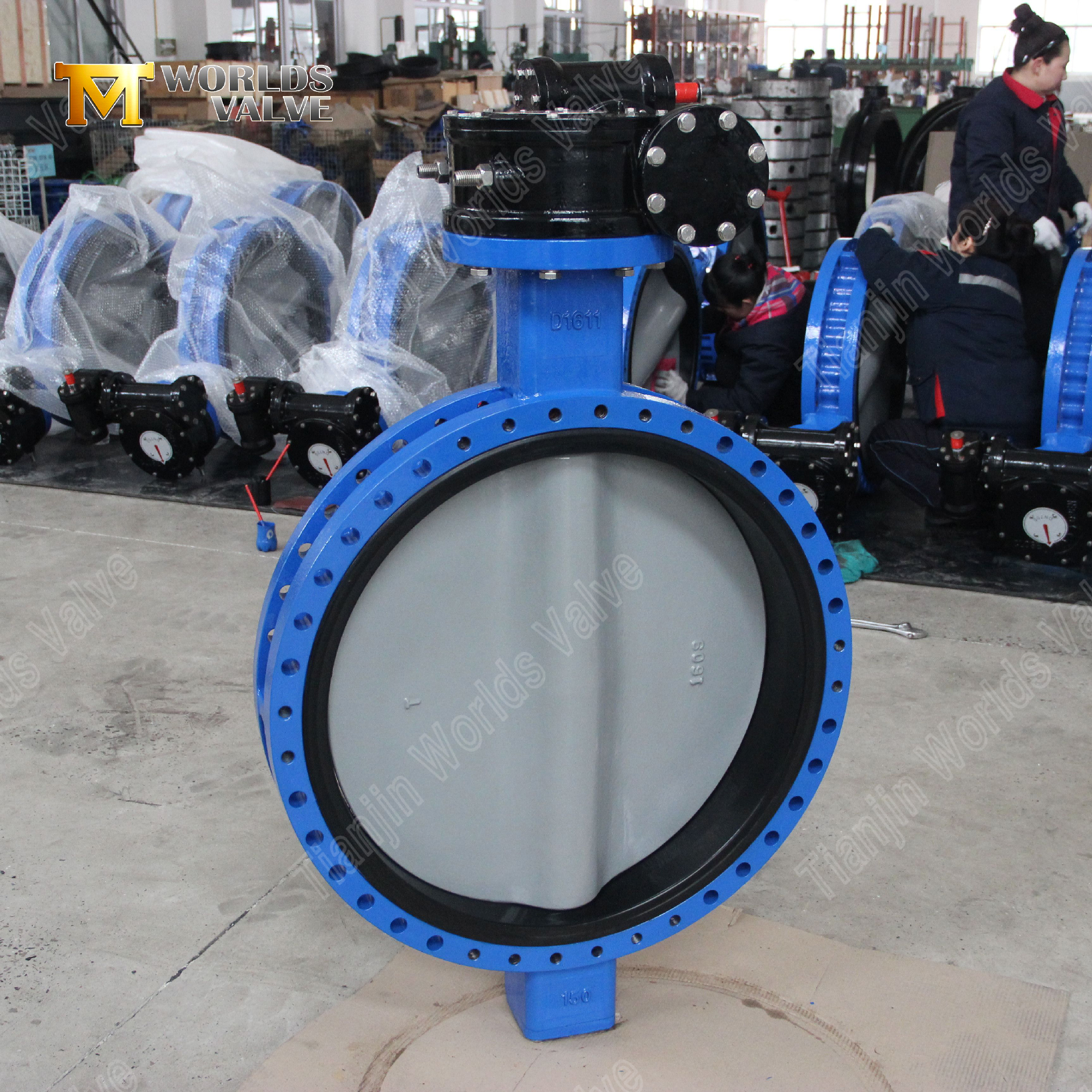

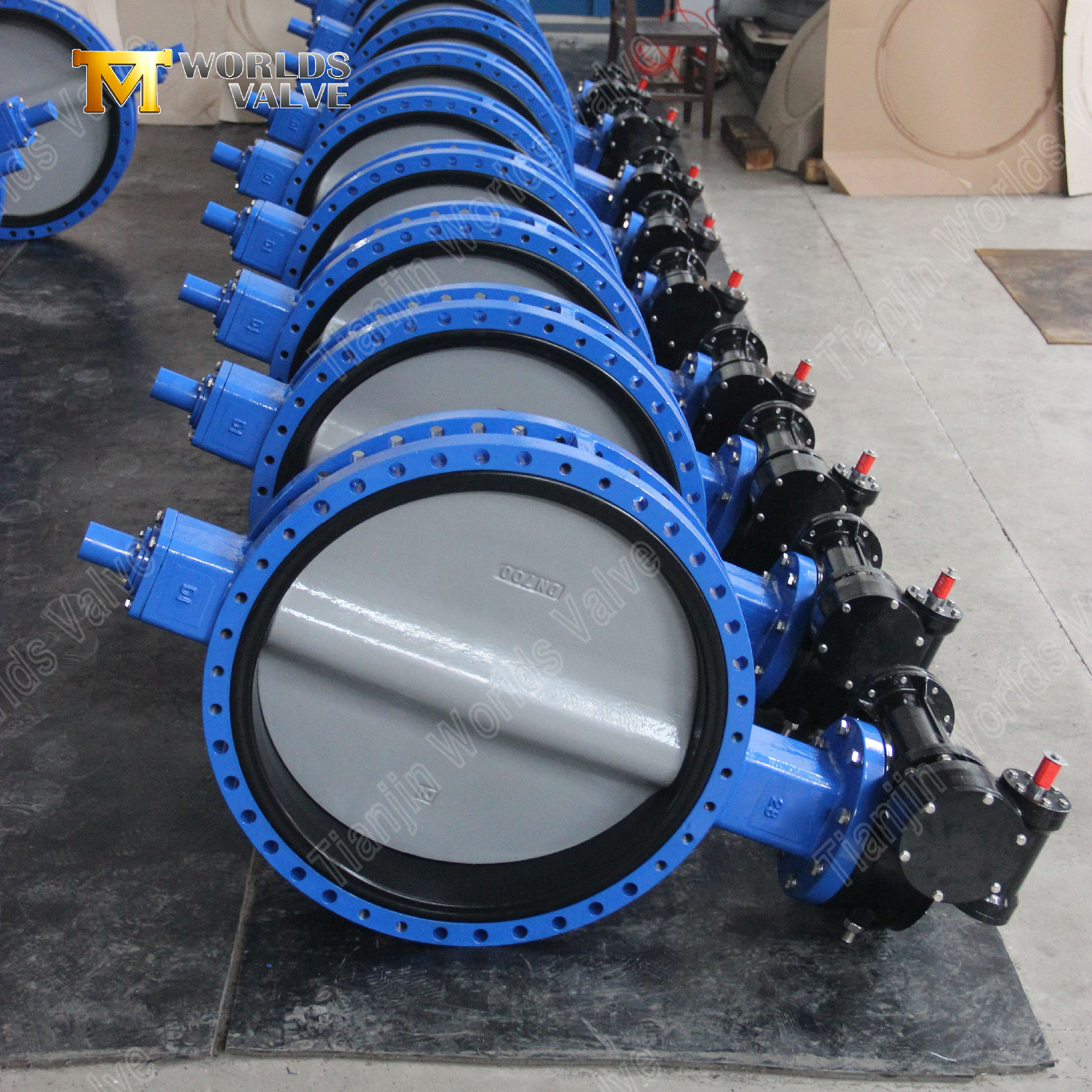

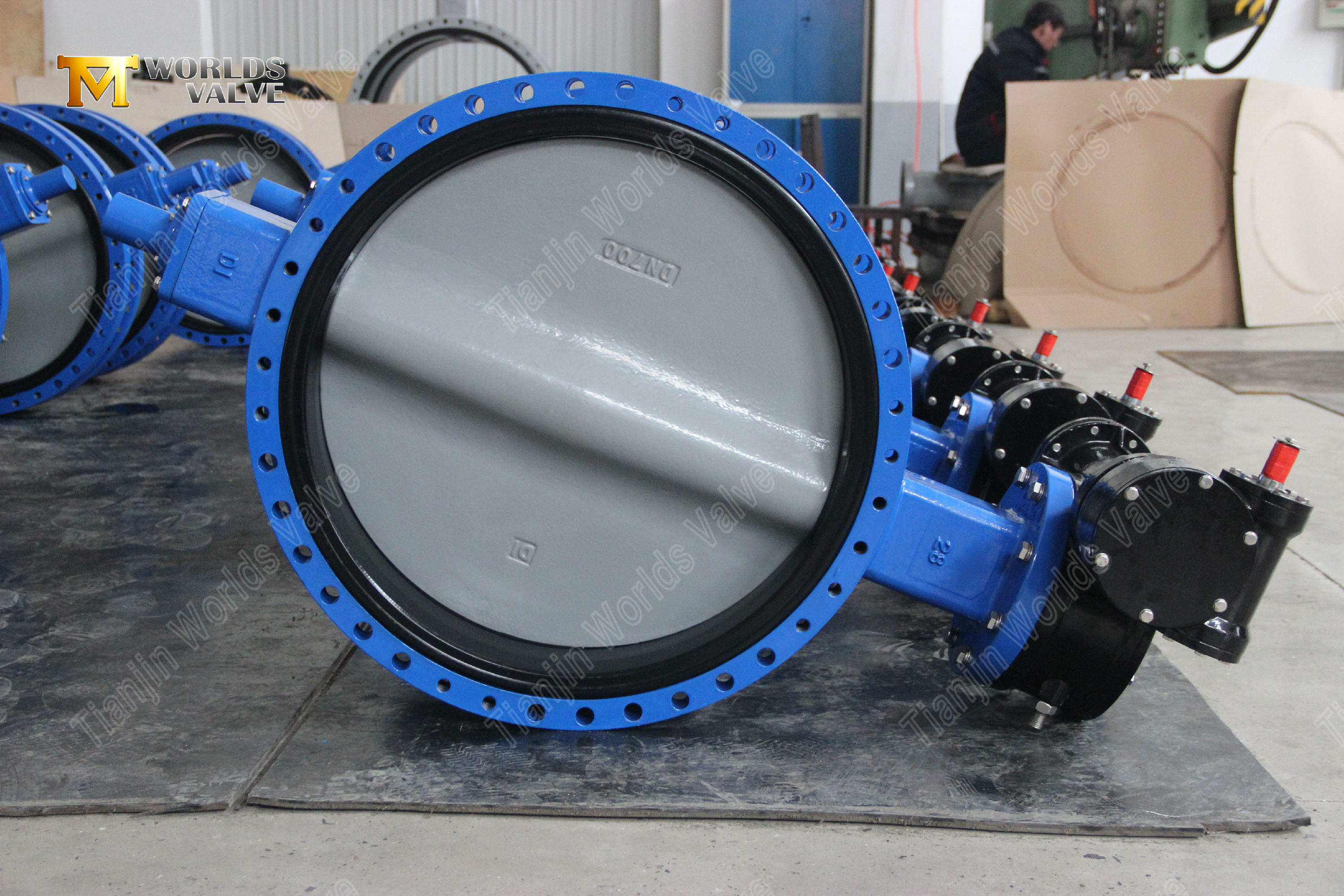

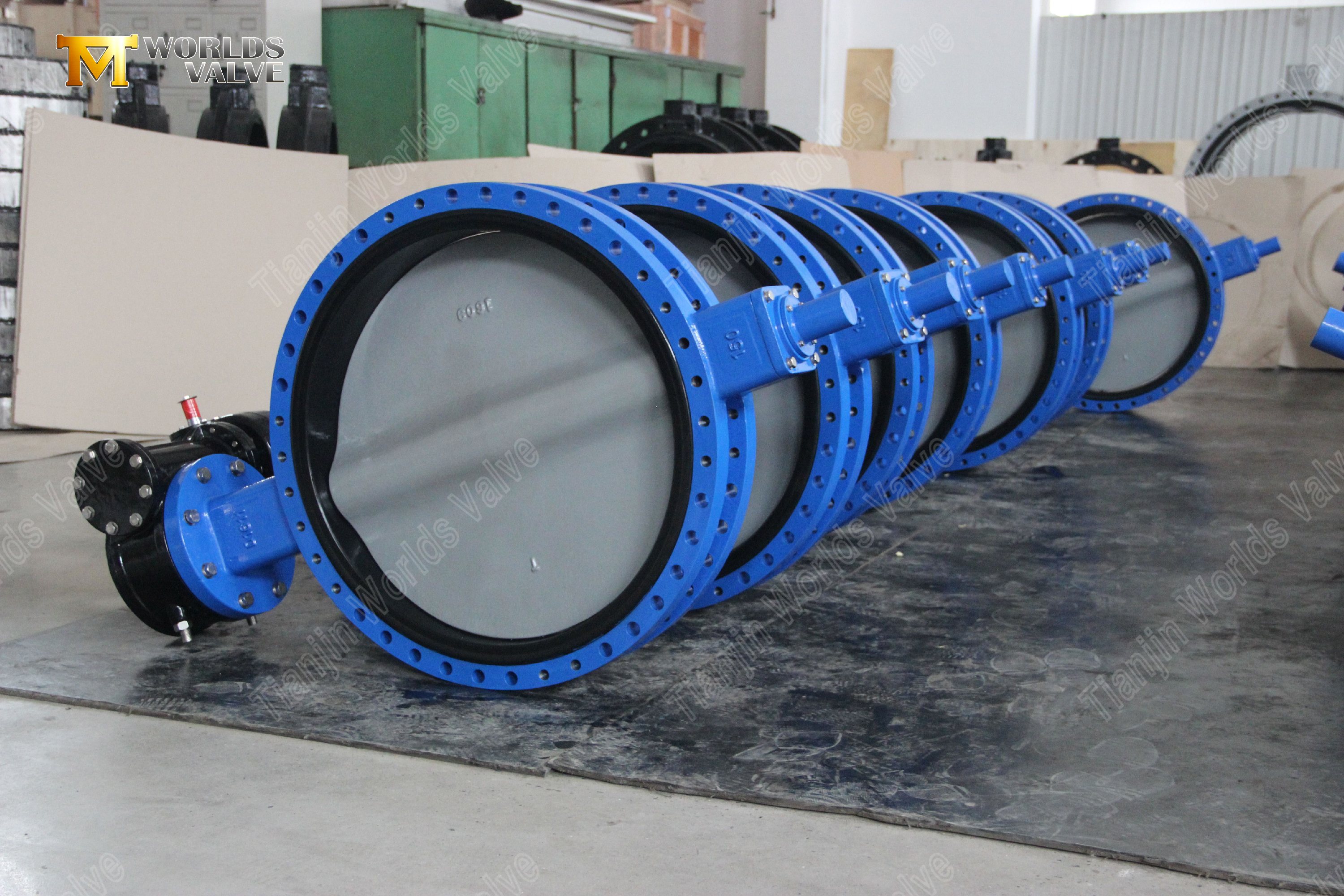

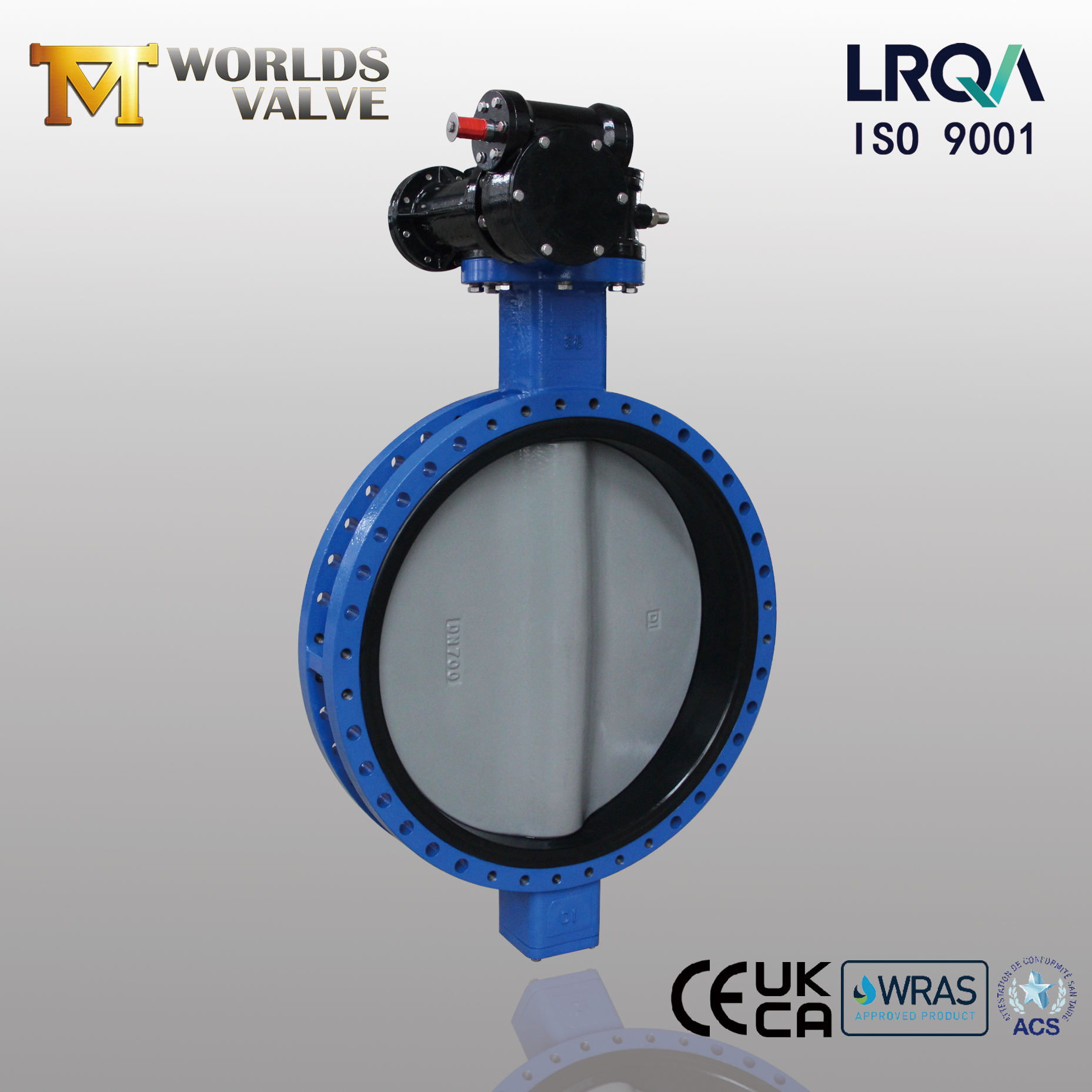

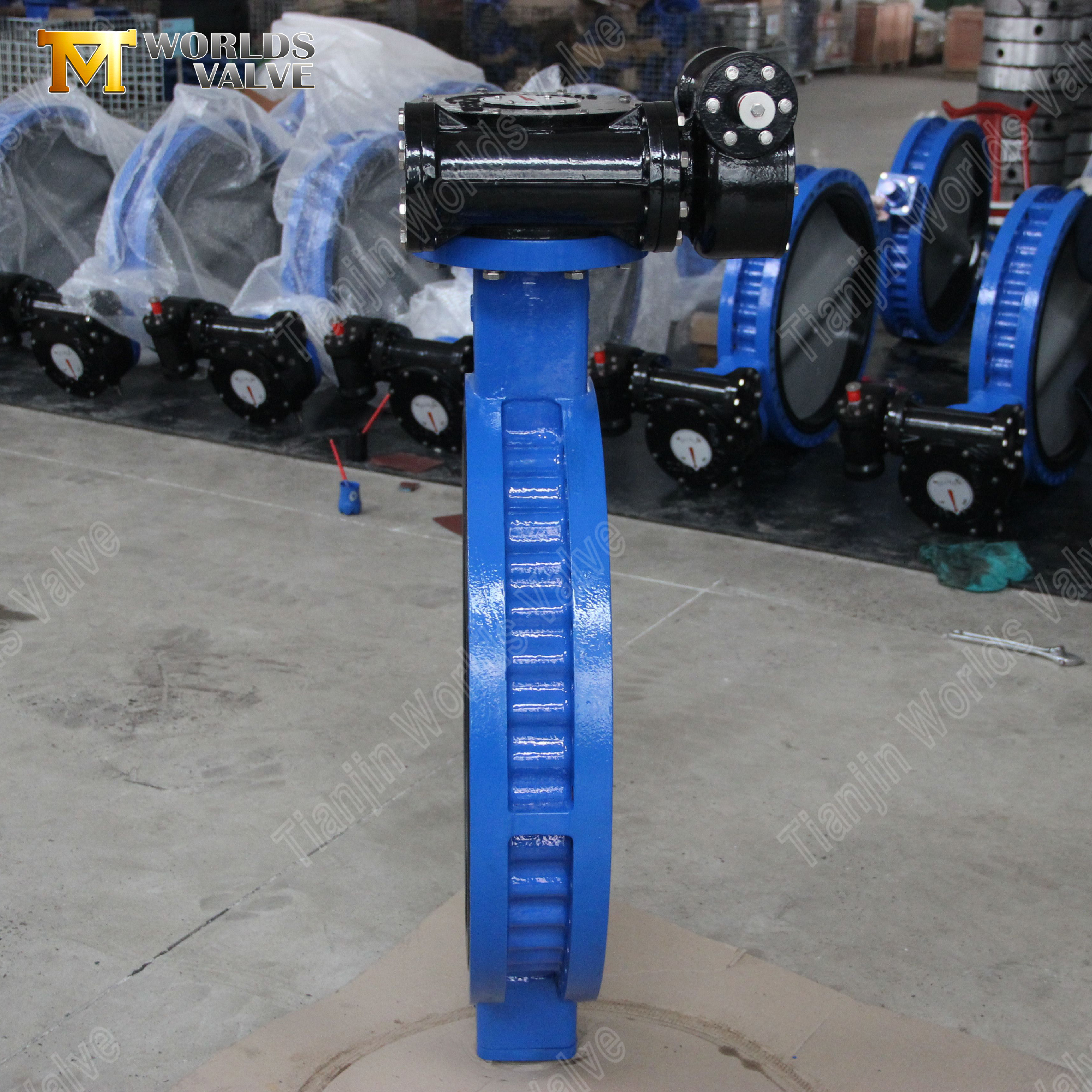

Vanne papillon à bride de type U actionnée par engrenages avec disque enduit de nylon

Introduction：

Vanne papillon à bride de type U actionnée par engrenages avec disque enduit de nylon

Tianjin Worlds Valve Co., Ltd. – Conçu pour un débit efficace et des performances durables

CBF02-TU03-Manuel d'utilisation et d'entretien TÉLÉCHARGER

Caractéristiques techniques et avantages en termes de performances:

1. Disque hydrodynamique de type U pour une efficacité de débit maximale

• Consommation d'énergie réduite : Le profil de disque breveté en forme de U (ou à double décalage) est conçu pour rationaliser le flux de fluide, réduisant ainsi les turbulences et les chutes de pression jusqu'à 25 % par rapport aux conceptions de disques conventionnelles. Cela se traduit directement par une réduction des coûts énergétiques de pompage tout au long de la durée de vie de la vanne.

• Atténuation de la cavitation et des coups de bélier : La géométrie optimisée du disque favorise un écoulement plus fluide, minimisant ainsi le risque de dommages par cavitation et de coups de bélier dans le système de tuyauterie.

2. Revêtement protecteur en nylon 11 pour une durabilité améliorée

• Défense contre la corrosion et l'abrasion : Le disque en fonte ductile est recouvert d'une couche résiliente et liée thermiquement de Nylon 11 (Polyamide 11). Cela crée une barrière solide et chimiquement inerte qui protège contre la rouille, le tartre et l'usure causée par les particules présentes dans l'eau et les produits chimiques doux.

• Surface antiadhésive et nettoyage facile : La surface lisse en nylon résiste au tartre et à l'encrassement biologique, empêche l'adhésion des particules et simplifie les procédures de nettoyage d'entretien.

3. Fonctionnement précis par engrenage à vis sans fin pour un contrôle sans effort

• Avantage mécanique élevé : L'opérateur à vis sans fin robuste offre une multiplication significative du couple, permettant une ouverture et une fermeture faciles de la vanne, même face à des pressions différentielles plus élevées, avec un effort minimal au volant.

• Positionnement et stabilité précis : Le mécanisme d'engrenage autobloquant permet une modulation précise du débit et maintient solidement le disque dans n'importe quelle position définie (de 0 à 90 degrés) sans ramper.

4. Corps à bride robuste pour une connexion sécurisée et sans fuite

• Intégration fiable des pipelines : Les extrémités à brides (conformes aux normes ANSI B16.5 ou EN 1092-1) garantissent une connexion boulon à boulon solide, idéale pour les services de lignes principales, gérant efficacement les contraintes du système et facilitant l'alignement des joints pour un joint étanche aux bulles.

• Intégrité haute pression : La conception à bride offre une résistance structurelle supérieure adaptée aux classes de pression PN16/PN25.

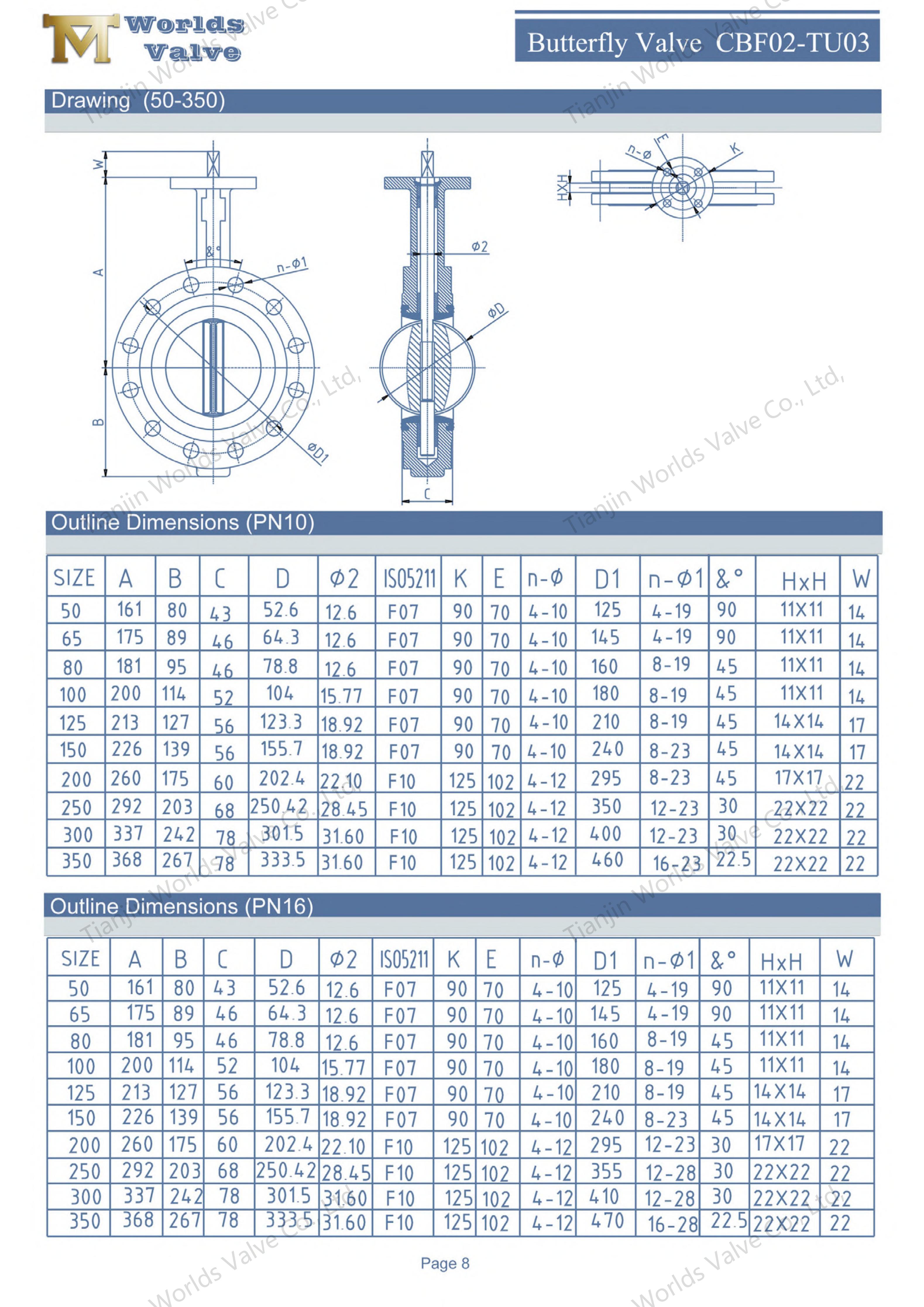

Norme:

Avantages compétitifs：

• Conception économe en énergie : Le disque de type U réduit directement les coûts d'exploitation du système en minimisant la perte de charge de la pompe.

• Protection contre la corrosion à long terme : Le revêtement en nylon 11 prolonge la durée de vie du disque et de la vanne dans des conditions d'eau corrosive ou calcaire pour une fraction du coût de l'acier inoxydable.

• Contrôle manuel supérieur : L'opérateur à engrenages assure un positionnement de vanne facile, précis et stable pour tous les opérateurs.

• Connexion robuste et résistante aux fuites : Le corps à bride offre la connexion la plus fiable et la plus pratique pour les applications critiques.

• Qualité certifiée et assistance personnalisée : Soutenu par des certifications internationales et disponible pour la personnalisation OEM, y compris des rapports de transmission spécifiques, des couleurs de revêtement et des normes de bride.

Applications cibles :

Cette vanne est conçue pour les systèmes où l'efficacité du débit, la durabilité et un contrôle manuel fiable sont essentiels :

• Usines de traitement de l’eau et des eaux usées : Refoulement de la pompe, entrée/sortie de filtration et conduites de distribution principales.

• Systèmes CVC : Circuits d'eau glacée/chauffage primaires et secondaires, stations de transfert d'énergie et tours de refroidissement.

• Eau de refroidissement et de traitement industrielle : Réseaux d'eau de refroidissement à grande échelle, fourniture d'échangeurs de chaleur.

• Irrigation et approvisionnement en eau : Refoulement de la station de pompage et canalisations de transport principales.

• Services industriels généraux : Où les économies d’énergie et la faible maintenance sont prioritaires.

Conclusion :

Cette vanne papillon est dotée d'un disque hydrodynamique en forme de U en fonte ductile avec un revêtement protecteur en Nylon 11. Cette combinaison offre la solidité et la rentabilité de la fonte ductile ainsi qu'une résistance améliorée à la corrosion et à l'abrasion, offrant une solution de contrôle de débit fiable et économique pour le traitement de l'eau, le CVC et les systèmes industriels généraux.
