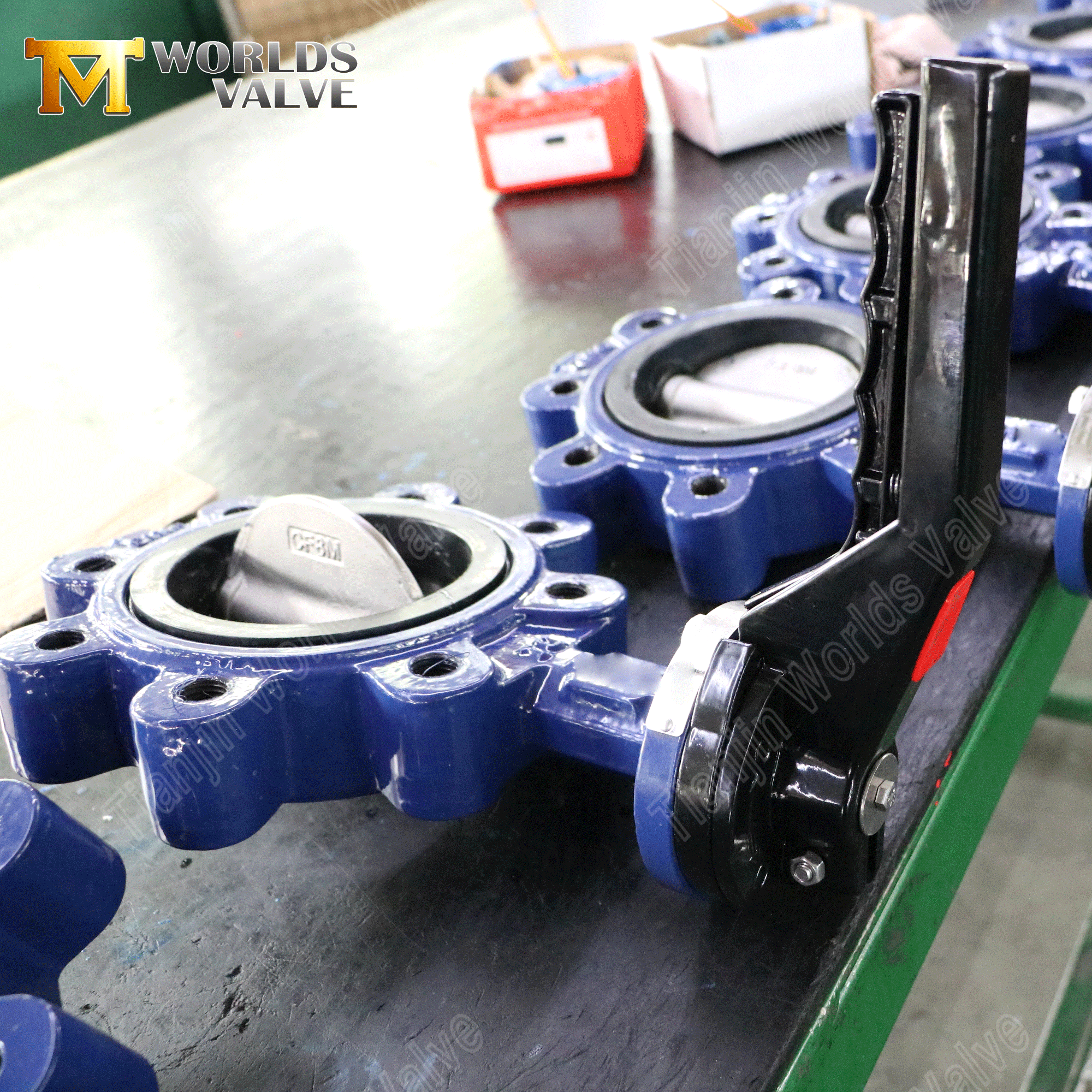

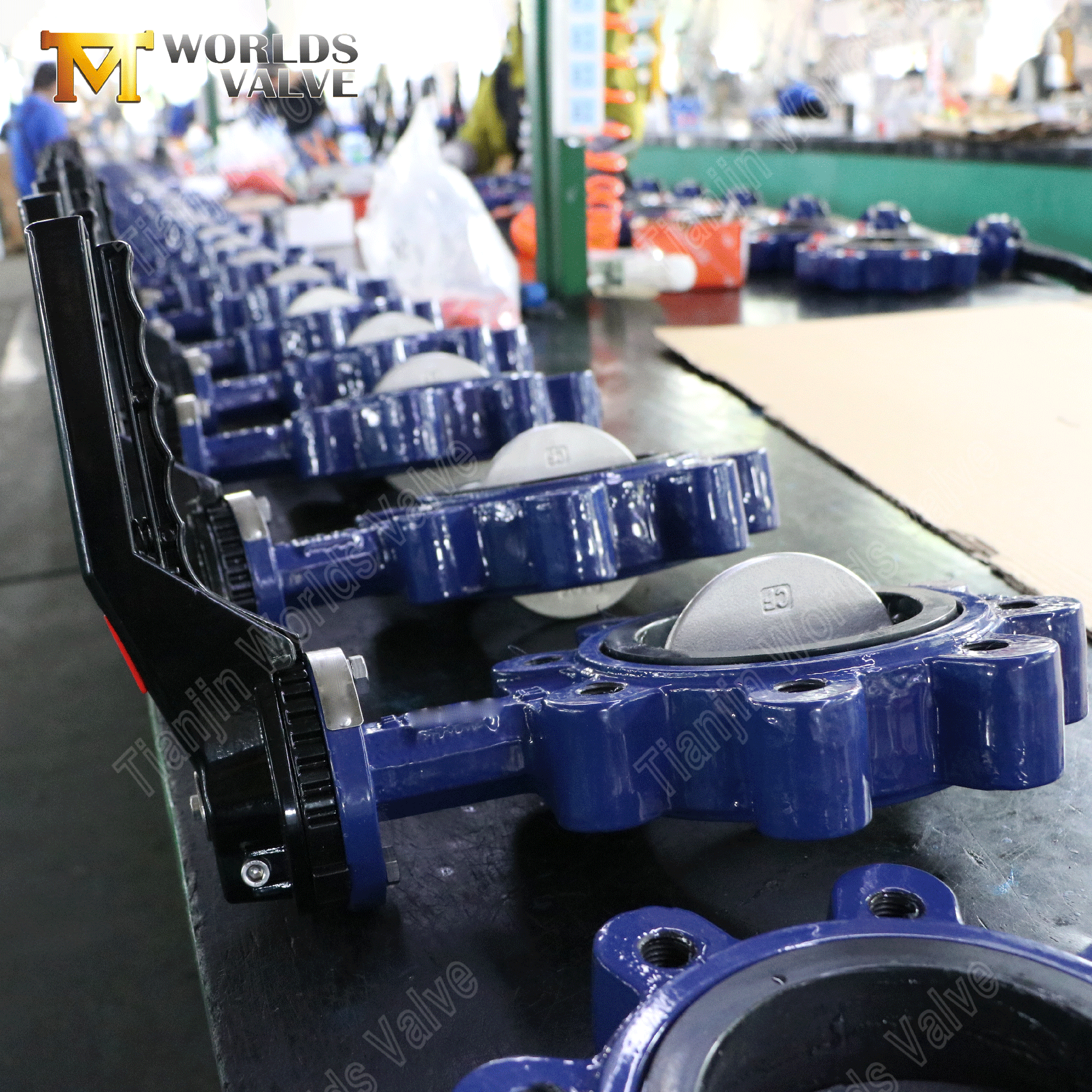

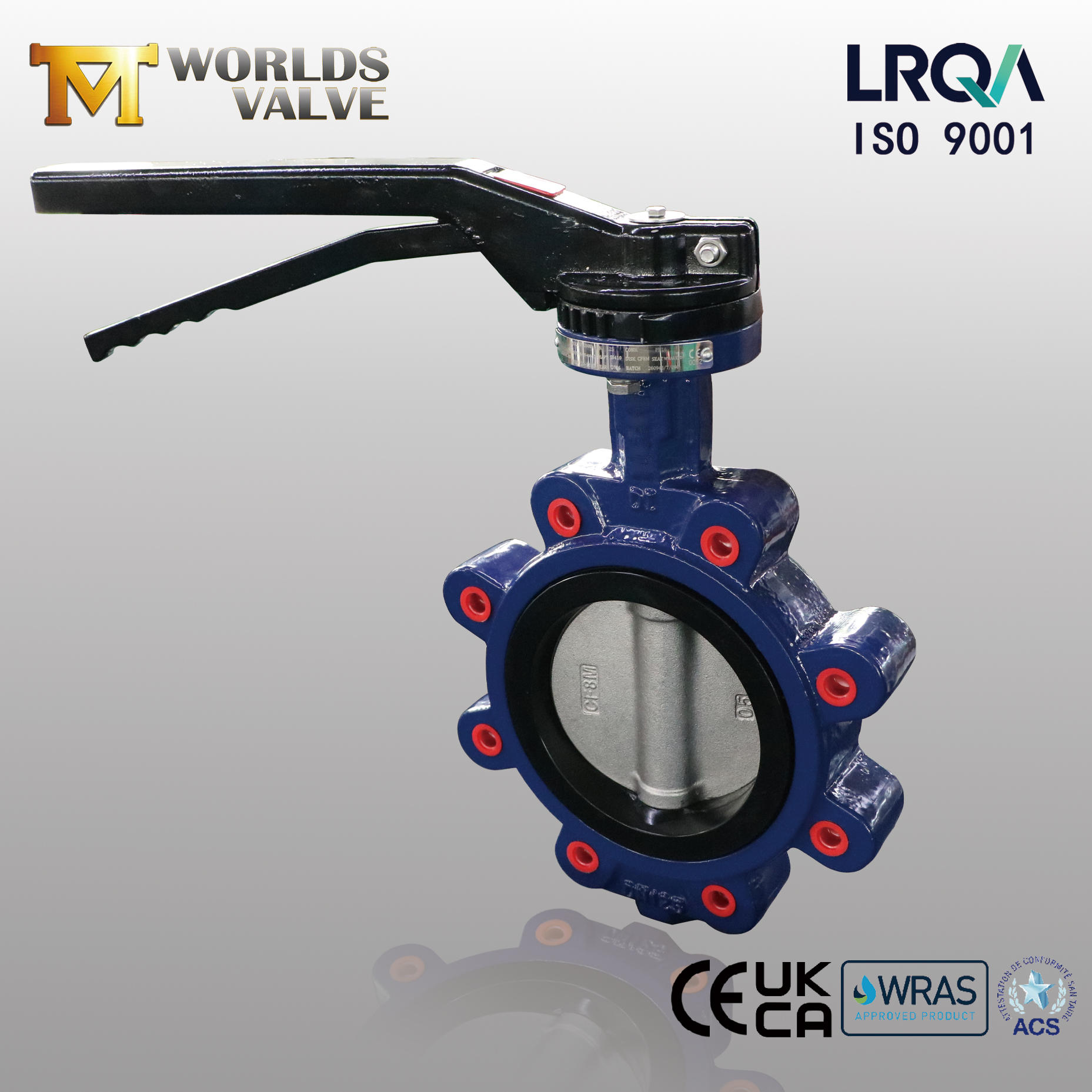

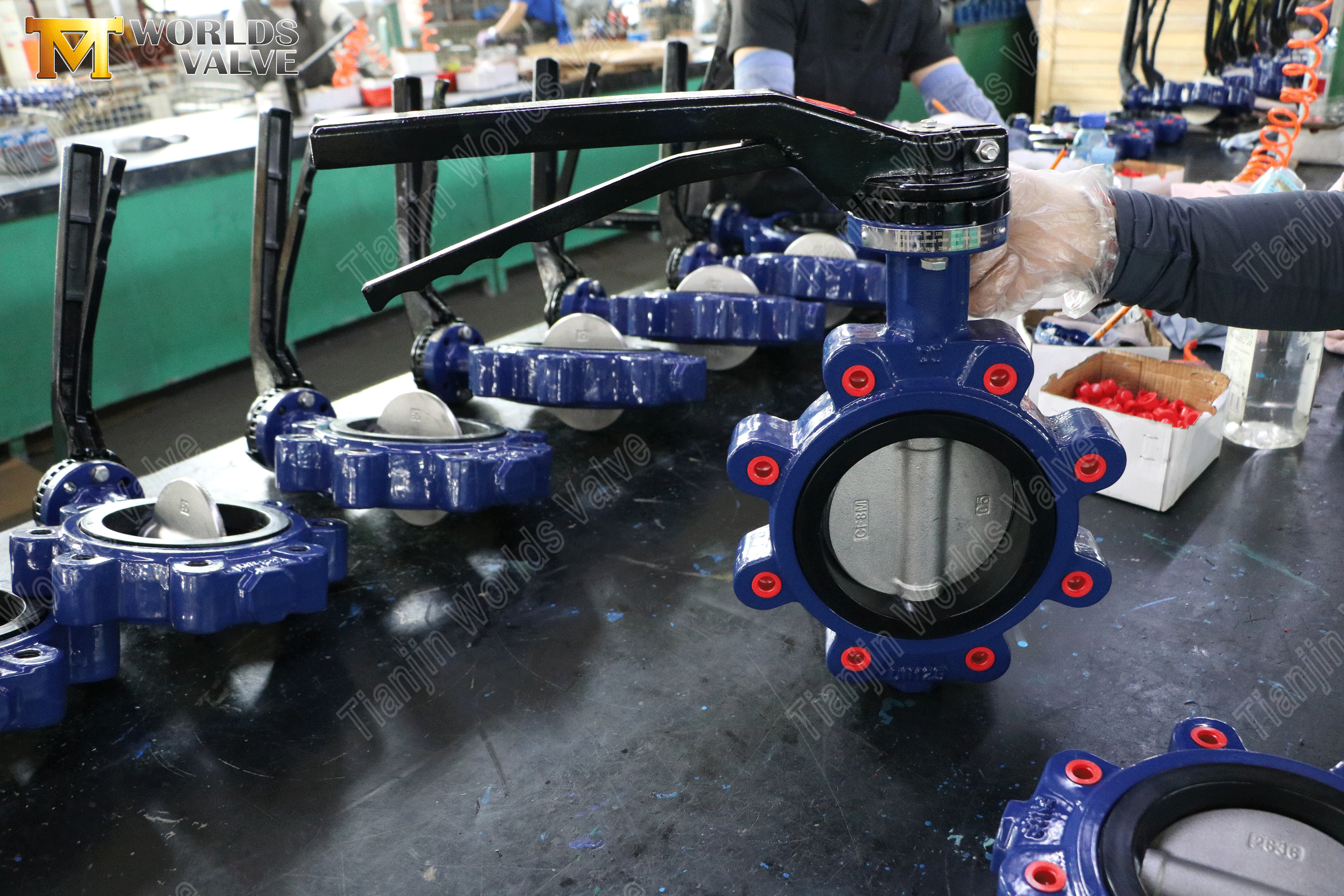

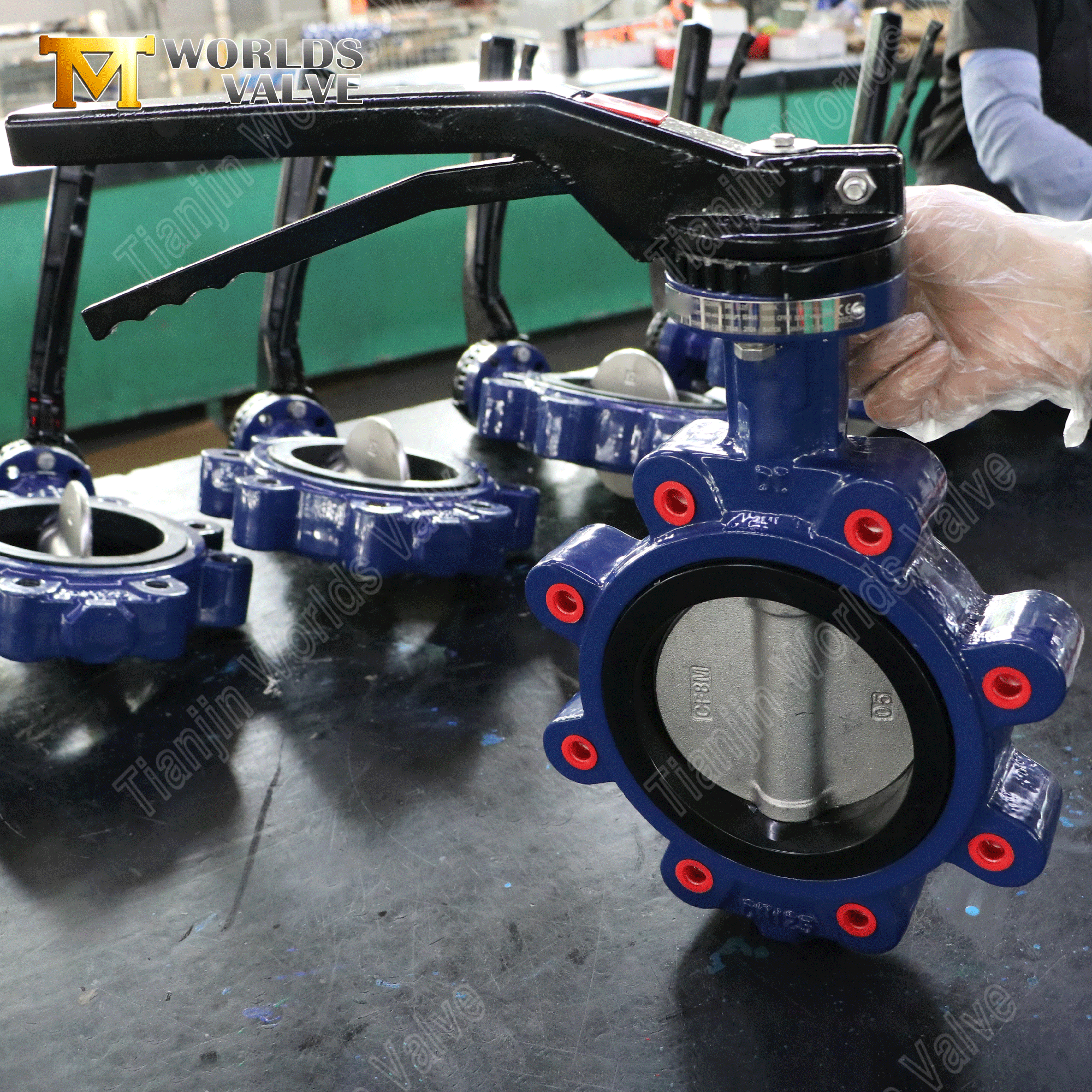

Vanne papillon à cosse – PN16, poignée en aluminium, fabricant OEM

Présentation du produit

Une vanne papillon à ergots est un dispositif de contrôle de débit quart de tour qui se distingue par sa conception à ergots filetés : des inserts filetés des deux côtés du corps de la vanne qui lui permettent d"être boulonné directement aux brides de tuyaux indépendamment de chaque côté.

Contrairement aux vannes à plaquette qui sont prises en sandwich entre des brides et nécessitent une déconnexion complète pour le retrait, la conception à cosse permet un service sans issue : vous pouvez retirer la vanne d"un côté de la canalisation tandis que l"autre côté reste sous pression et opérationnel. Cela en fait le choix privilégié pour les systèmes où l"isolement de la maintenance, la flexibilité des pipelines et la réduction des temps d"arrêt sont essentiels.

Ce modèle est doté d"un corps DI (fonte ductile) pour plus de solidité et de durabilité, d"un disque en acier inoxydable CF8M pour une résistance supérieure à la corrosion, d"un siège EPDM pour une étanchéité fiable et d"une poignée en aluminium pour un fonctionnement manuel léger et fluide – évalué à PN16 (16 bar). La poignée en aluminium réduit le poids global de la vanne et offre un fonctionnement confortable et ergonomique sans les problèmes de corrosion des poignées traditionnelles en fonte.

En tant que fabricant OEM/ODM direct avec plus de 19 ans d"expérience à l"exportation, Tianjin Worlds Valve Co., Ltd. propose des vannes papillon à ergot entièrement personnalisables : matériaux, tailles, pressions nominales, normes de brides, revêtements et actionneurs, le tout adapté à vos spécifications exactes. Nos produits sont exportés dans plus de 50 pays et bénéficient des certifications ISO 9001 (certifiés par LRQA), CE, UKCA, WRAS et ACS.

Introduire:

Vanne papillon à cosse | Corps en fonte ductile | Disque CF8M | Poignée en aluminium | PN16 | Fabricant OEM

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

CBF02-TL01 - Informations détaillées sur le produit

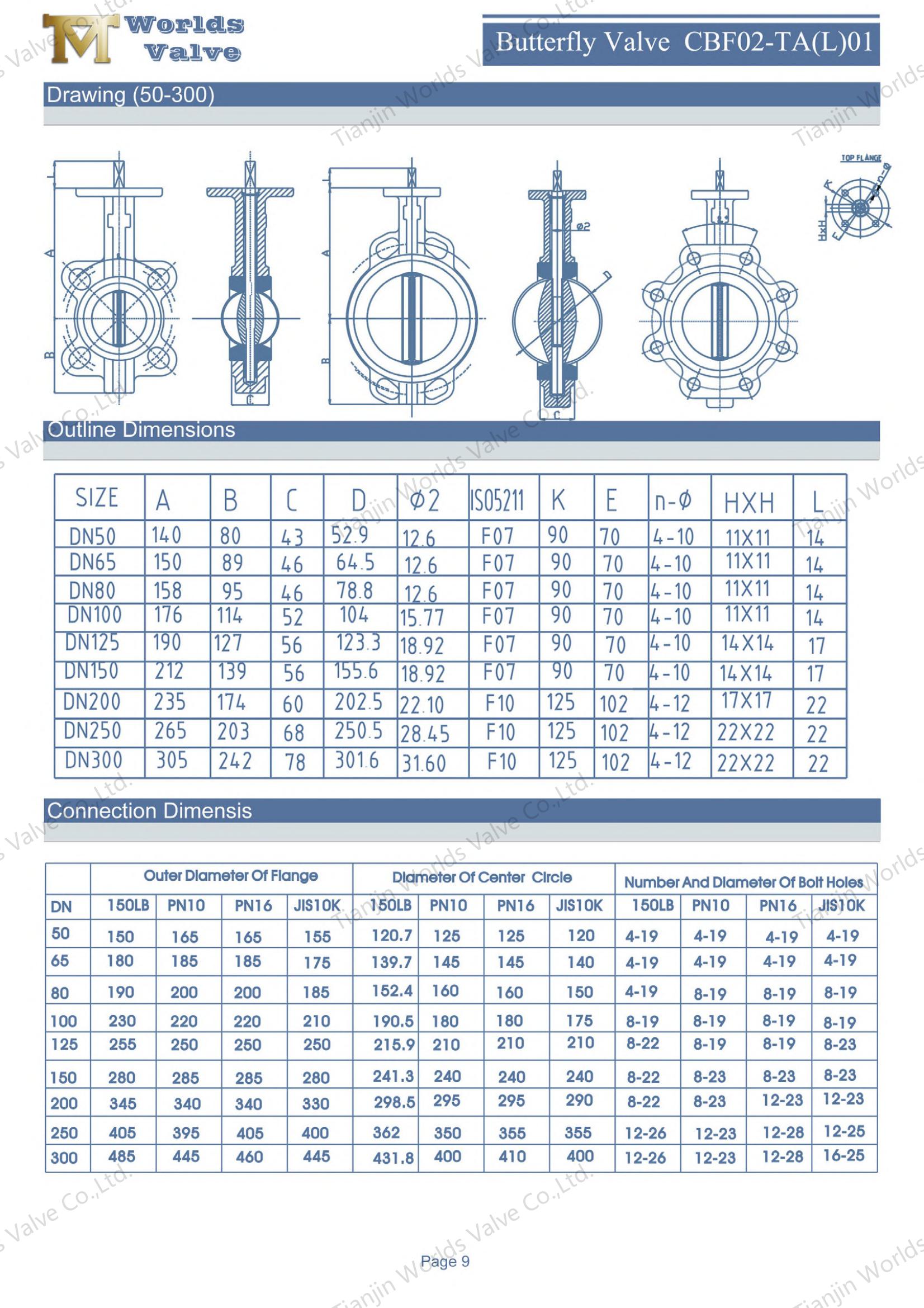

Spécifications techniques

Ce modèle est configuré avec les paramètres suivants. Veuillez noter que chaque élément répertorié ci-dessous est personnalisable selon vos besoins spécifiques.

Principales caractéristiques et avantages

1. Conception du type de cosse – Service sans issue et isolation de maintenance

• Montage indépendant sur canalisation – Des cosses filetées des deux côtés du corps de la vanne permettent de boulonner chaque côté indépendamment aux brides de canalisation, permettant ainsi un service sans issue – la vanne peut être installée à l'extrémité d'une canalisation ou utilisée pour isoler une section pour la maintenance.

• Maintenance simplifiée – La vanne peut être retirée d'un côté sans dépressuriser ni arrêter l'ensemble du pipeline – un avantage essentiel dans les usines où les temps d'arrêt sont coûteux.

• Rigidité supérieure – La conception des cosses offre une plus grande résistance structurelle que les types à plaquettes, résistant aux contraintes des tuyaux, aux vibrations et à la dilatation thermique.

• Étanchéité bidirectionnelle – Fournit une fermeture fiable dans les deux sens d’écoulement.

2. Matériau du corps – Fonte ductile (GGG40 / 500-7)

• Haute résistance – Offre une résistance à la traction de ≥400 MPa et une limite d'élasticité de ≥250 MPa, offrant des performances fiables sous les coups de bélier PN16.

• Excellente résistance aux chocs – La structure en graphite nodulaire offre une ténacité exceptionnelle, résistant aux chocs mécaniques et aux vibrations des pipelines sans se fracturer.

• Protection contre la corrosion – Combiné à un revêtement époxy standard (250 μm minimum), le corps résiste à la corrosion dans l'eau, les eaux usées et les services industriels généraux.

3. Matériau du disque – Acier inoxydable CF8M (AISI 316)

• Résistance supérieure à la corrosion – Le CF8M offre une excellente résistance à la corrosion par piqûres et fissures, en particulier dans les environnements chlorés, l'eau de mer et les milieux agressifs.

• Large compatibilité chimique – Convient pour l'eau, les eaux usées, les produits chimiques doux, les acides et les alcalis.

• Longue durée de vie – Les propriétés de résistance à la corrosion du CF8M garantissent une durée de vie prolongée même dans des environnements agressifs, réduisant ainsi la fréquence de remplacement et les coûts de maintenance.

4. Matériau du siège – EPDM

• Excellente résistance à l'eau – L'EPDM offre une résistance exceptionnelle à l'eau, à la vapeur et aux intempéries extérieures, ce qui le rend idéal pour les applications d'approvisionnement en eau, d'eaux usées et de CVC.

• Bonne résistance chimique – Résiste aux acides dilués, aux alcalis et à une large gamme de produits chimiques de traitement de l’eau, notamment le chlore et l’ozone.

• Large plage de températures – Maintient les propriétés d'étanchéité de -20 °C à +120 °C.

• Arrêt étanche aux bulles – Fournit une étanchéité bidirectionnelle fiable, garantissant une fuite nulle dans les deux sens d'écoulement.

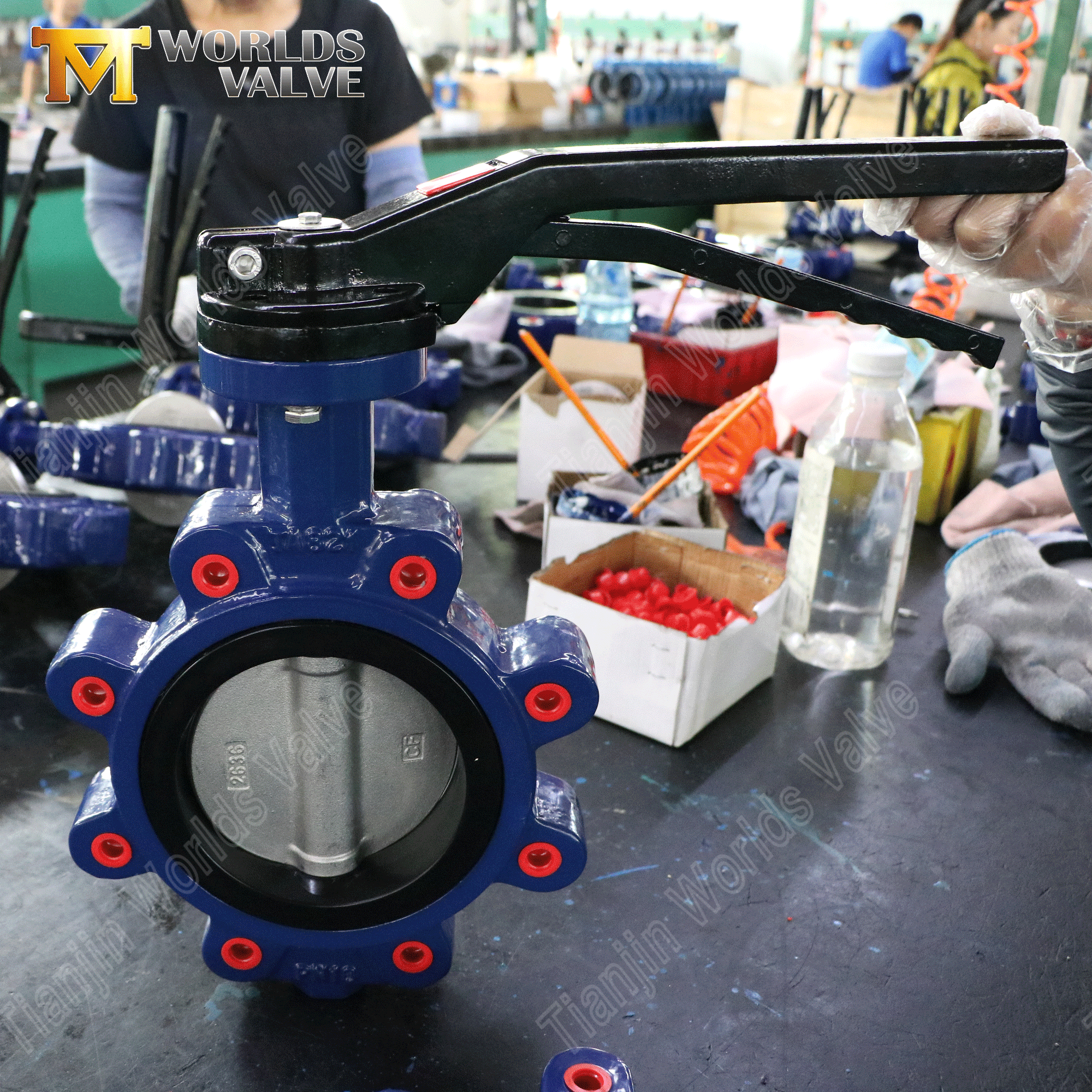

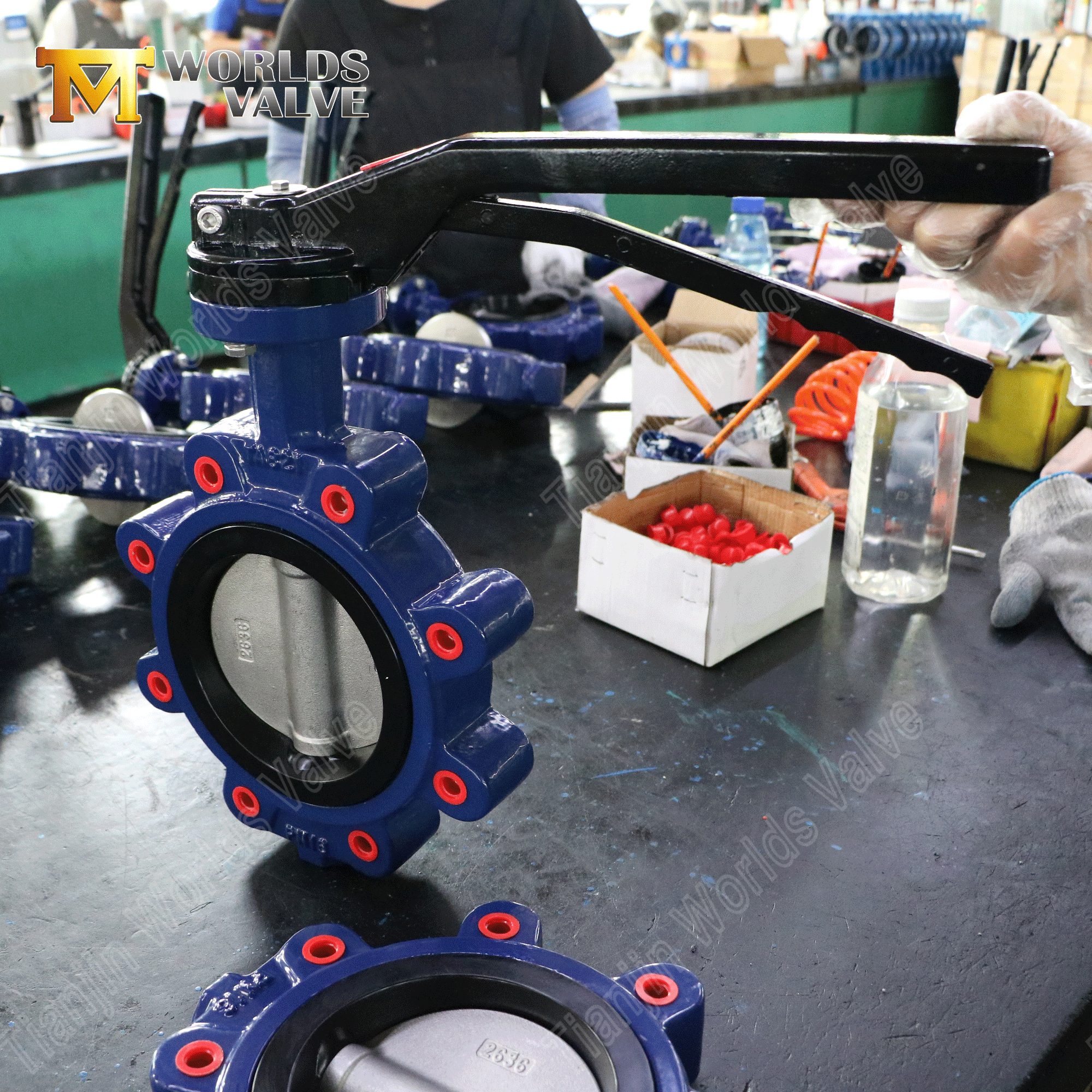

5. Poignée en aluminium – légère et ergonomique

• Poids réduit – L'aluminium est nettement plus léger que les poignées en fonte ou en fonte ductile, ce qui réduit le poids global de la vanne et facilite l'installation et le fonctionnement.

• Résistant à la corrosion – L'aluminium forme naturellement une couche d'oxyde protectrice qui résiste à la corrosion, ce qui le rend adapté aux environnements extérieurs et humides.

• Conception ergonomique – La surface lisse et la conception équilibrée offrent une prise confortable et une utilisation facile, même après une utilisation prolongée.

• Plaque de verrouillage incluse – La poignée est dotée d'une plaque de verrouillage pour le verrouillage de la position, empêchant toute opération accidentelle et assurant un entretien sûr.

6. Bride supérieure ISO 5211 – prête pour l"automatisation

Toutes nos vannes papillon à ergot sont dotées d"une bride supérieure standard ISO 5211, offrant une interchangeabilité universelle pour diverses méthodes d"actionnement :

• Levier manuel – Commande marche-arrêt manuelle rapide avec plaque de verrouillage (standard pour ce modèle)

• Opérateur à engrenages – Autobloquant avec indicateur d'ouverture-fermeture (plus grandes tailles)

• Actionneurs électriques – Types marche-arrêt ou modulants avec retour 4-20 mA

• Actionneurs pneumatiques – Conceptions à double effet ou à ressort de rappel (à sécurité intégrée)

• Actionneurs hydrauliques – Environnements à couple élevé, sous-marins ou explosifs

Applications typiques

Les vannes papillon à ergot avec corps DI, disque CF8M, siège EPDM et poignée en aluminium sont appréciées dans un large éventail d"industries :

• Approvisionnement et distribution d"eau – Conduites d"eau municipales, stations de pompage, réseaux de distribution.

• Traitement des eaux usées – Conduites d’égouts, usines de traitement, systèmes d’effluents.

• Systèmes CVC – Eau glacée, eau chaude, systèmes de tour de refroidissement.

• Traitement industriel – Conduites d"eau industrielles générales, eau de refroidissement, fluides de traitement.

• Protection contre les incendies – Conduites d"eau d"incendie, systèmes de gicleurs, systèmes déluge.

• Irrigation–Systèmes d’irrigation agricoles et paysagers.

Pourquoi choisir la valve du monde de Tianjin ?

• Une qualité à laquelle vous pouvez faire confiance. Notre certification ISO 9001 :2015 est délivrée par LRQA, l'un des organismes de certification les plus respectés au monde. Chaque vanne est accompagnée de certificats de matériaux et de rapports de tests de pression, sans exception.

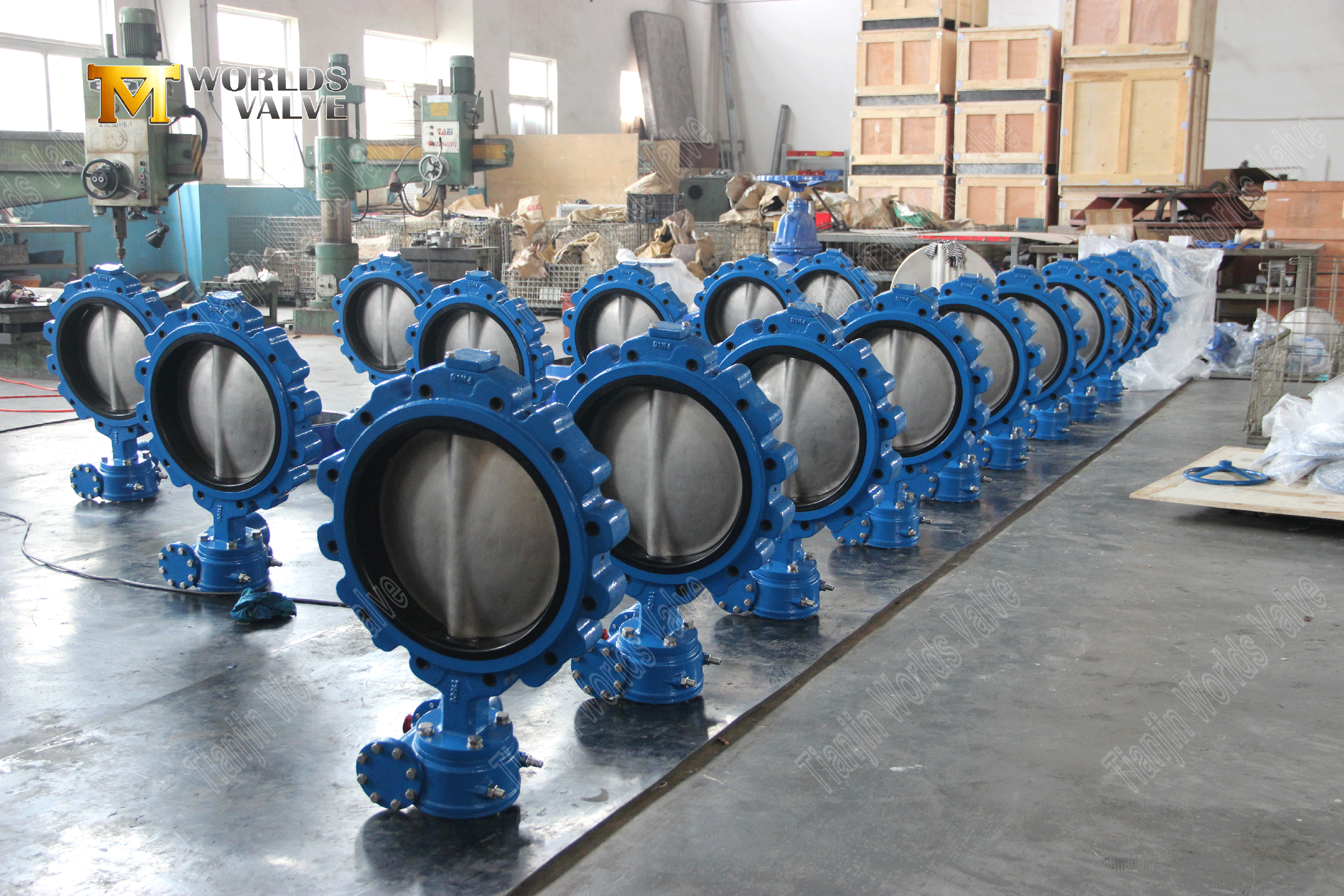

• Spécialistes des vannes à cosses. Nous possédons une vaste expérience dans la fabrication de vannes papillon à oreilles pour les projets hydrauliques, industriels et municipaux du monde entier.

• Avantage de la poignée en aluminium. Nos poignées en aluminium réduisent le poids de la vanne et résistent à la corrosion, idéales pour les installations extérieures et les applications où le poids compte.

• Personnalisation complète. Matériaux, tailles, pressions nominales, normes de brides (ANSI, DIN, JIS, BS), revêtements (n'importe quelle couleur RAL), actionneurs, le tout selon vos spécifications.

• Plus de 19 ans d'expérience à l'exportation. Logistique fluide et support après-vente dans plus de 50 pays en Europe, en Amérique, au Moyen-Orient et en Asie du Sud-Est.

• 100% Traçabilité. Certificats de matériaux et rapports de tests de pression avec chaque commande, sans exception.

• Délai d'exécution rapide. Chef de projet dédié; délai de livraison typique de 15 à 40 jours. Visites d'usine bienvenues à Tianjin.

Entrez en contact – Personnalisez votre valve à cosse dès aujourd"hui :

Que vous ayez besoin de cette configuration PN16 avec poignée en aluminium, d"une taille différente, d"un actionnement automatisé ou d"un ensemble complet de vannes pour un projet à grande échelle, nous sommes prêts à construire selon vos spécifications.

Envoyez-nous vos exigences :

• Taille requise et pression nominale

• Type de support et température de fonctionnement

• Combinaison de matériaux préférée (corps / disque / siège)

• Type d"actionneur (manuel, à engrenages, électrique, pneumatique, hydraulique)

• Norme de bride et perçage (ANSI, DIN, JIS, BS)

• Couleur du revêtement (tout RAL)

• Quantité cible et port de destination

Notre équipe vous répondra dans les 24 heures avec un devis et une proposition d"ingénierie.

Visites d"usine bienvenues – venez voir comment nous fabriquons vos vannes à Tianjin, en Chine.

Contactez-nous maintenant et construisons votre vanne ensemble.
