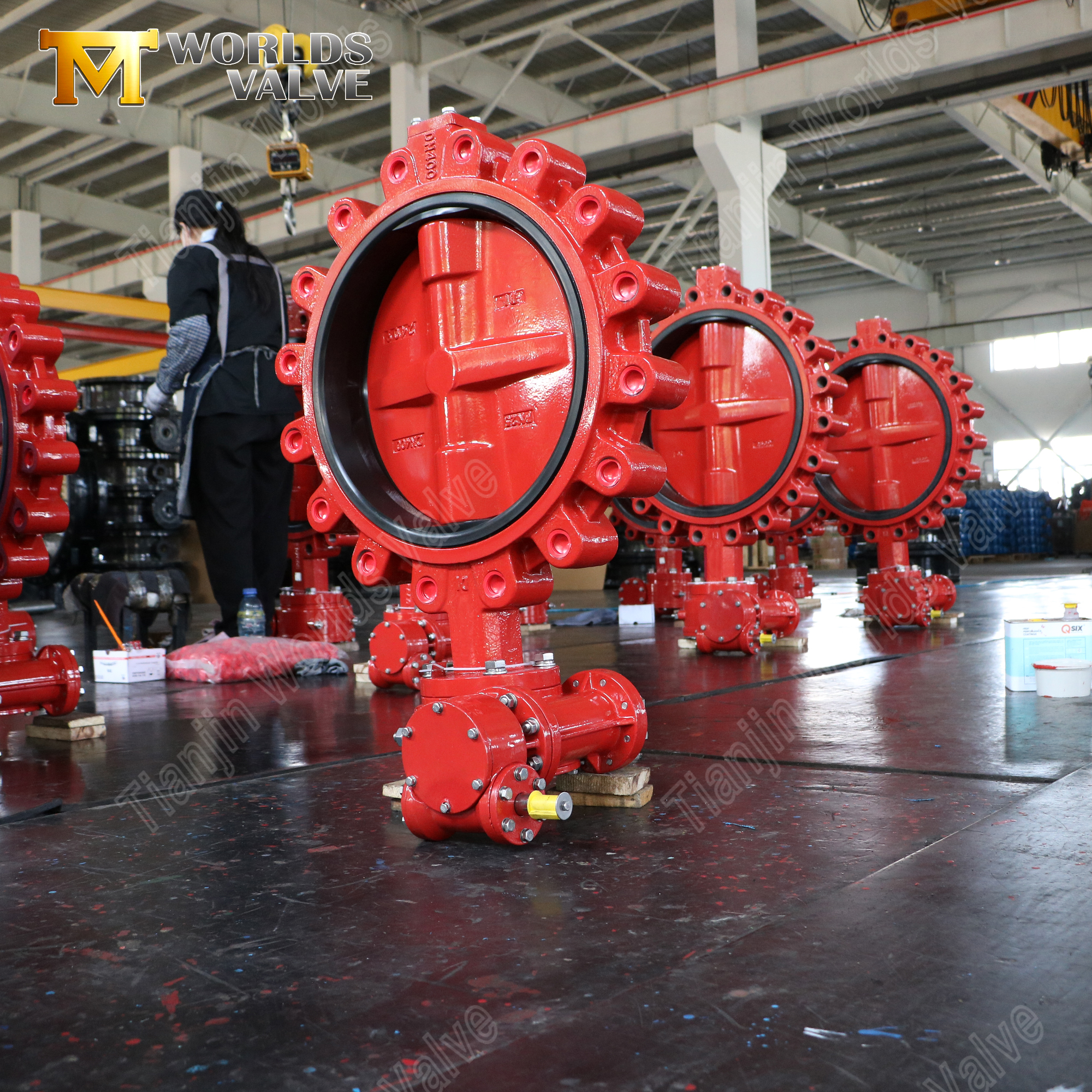

Vanne papillon à cosse – Siège WRAS EPDM, actionnée par engrenage, DN50-DN1200

Présentation du produit

Une vanne papillon à ergots est un dispositif de contrôle de débit quart de tour qui se distingue par sa conception à ergots filetés : des inserts filetés des deux côtés du corps de la vanne qui lui permettent d"être boulonné directement aux brides de tuyaux indépendamment de chaque côté.

Contrairement aux vannes à plaquette qui sont prises en sandwich entre des brides et nécessitent une déconnexion complète pour le retrait, la conception à cosse permet un service sans issue : vous pouvez retirer la vanne d"un côté de la canalisation tandis que l"autre côté reste sous pression et opérationnel. Cela en fait le choix privilégié pour les systèmes où l"isolement de la maintenance, la flexibilité des pipelines et la réduction des temps d"arrêt sont essentiels.

Ce modèle comprend un corps et un disque en fonte ductile EN-GJS-400-15, un siège EPDM approuvé par WRAS pour les applications d"eau potable sûre, une tige en acier inoxydable SS431 pour une transmission de couple robuste et un opérateur à vis sans fin pour une commande manuelle douce et autobloquante – évalué à PN25 (25 bar) et fini avec un revêtement époxy RAL 3013. Disponible dans des tailles allant du DN50 au DN1200, cette vanne est conçue pour un service fiable et à long terme dans les systèmes d"approvisionnement en eau, de traitement des eaux usées, de CVC et de traitement industriel.

En tant que fabricant OEM/ODM direct avec plus de 15 ans d"expérience à l"exportation, Tianjin Worlds Valve Co., Ltd. propose des vannes papillon à ergot entièrement personnalisables : matériaux, tailles, pressions nominales, normes de brides, revêtements et actionneurs, le tout adapté à vos spécifications exactes. Nos produits sont exportés dans plus de 50 pays et bénéficient des certifications ISO 9001 (certifiés par LRQA), CE, UKCA, WRAS et ACS.

Introduire:

Vanne papillon à cosse | Corps et disque en fonte ductile | Siège EPDM | Actionné par engrenage

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

CBF02-TL01 - Informations détaillées sur le produit

Spécifications techniques

Ce modèle est configuré avec les paramètres suivants. Veuillez noter que chaque élément répertorié ci-dessous est personnalisable selon vos besoins spécifiques.

Principales caractéristiques et avantages

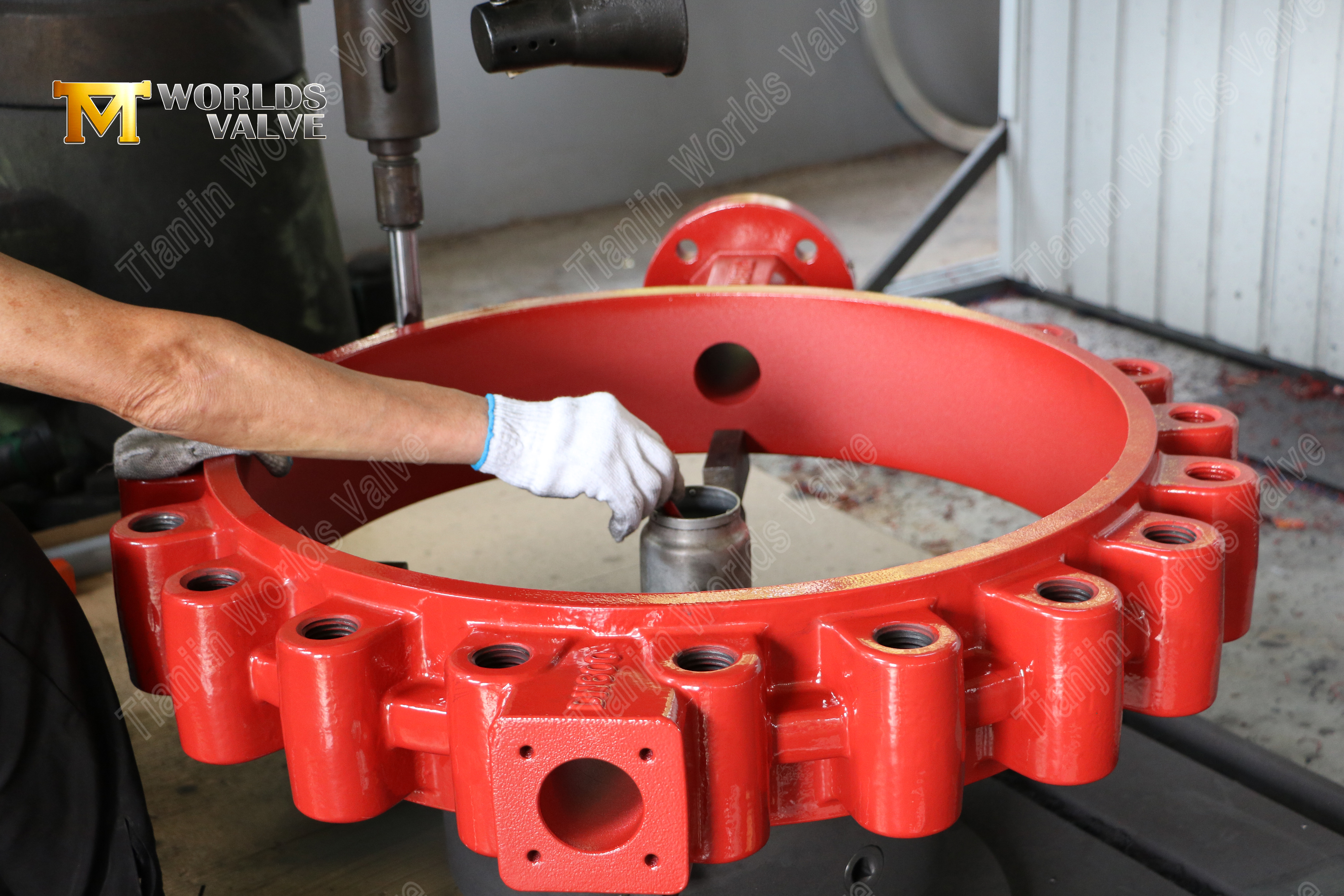

1. Conception du type de cosse – Service sans issue et isolation de maintenance

• Montage indépendant sur canalisation – Des cosses filetées des deux côtés du corps de la vanne permettent de boulonner chaque côté indépendamment aux brides de canalisation, permettant ainsi un service sans issue – la vanne peut être installée à l'extrémité d'une canalisation ou utilisée pour isoler une section pour la maintenance.

• Maintenance simplifiée – La vanne peut être retirée d'un côté sans dépressuriser ni arrêter l'ensemble du pipeline – un avantage essentiel dans les usines où les temps d'arrêt sont coûteux.

• Rigidité supérieure – La conception des cosses offre une plus grande résistance structurelle que les types à plaquettes, résistant aux contraintes des tuyaux, aux vibrations et à la dilatation thermique.

• Étanchéité bidirectionnelle – Fournit une fermeture fiable dans les deux sens d’écoulement.

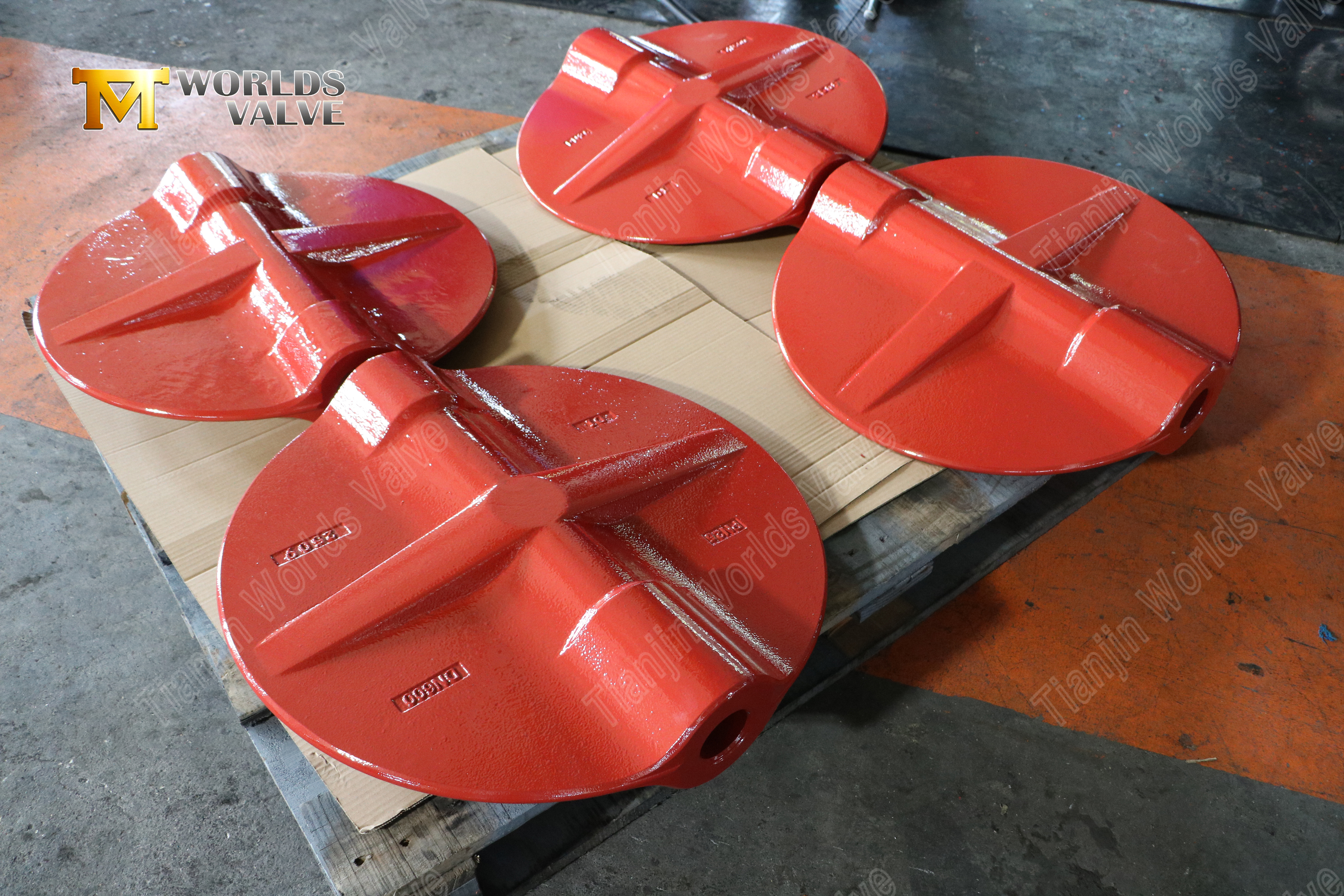

2. Matériau du corps et du disque – Fonte ductile EN-GJS-400-15 (GGG40)

• Haute résistance – EN-GJS-400-15 offre une résistance à la traction de ≥400 MPa et une limite d'élasticité de ≥250 MPa, avec un allongement minimum de 15 %, offrant des performances fiables sous les coups de bélier et la dilatation thermique PN25.

• Excellente résistance aux chocs – La structure en graphite nodulaire offre une ténacité exceptionnelle, résistant aux chocs mécaniques et aux vibrations des pipelines sans se fracturer.

• Protection contre la corrosion – Combinés au revêtement époxy RAL 3013, le corps et le disque résistent à la corrosion dans l'eau, les eaux usées et les services industriels généraux.

3. Matériau du siège – EPDM approuvé par WRAS

• Eau potable – Le siège EPDM est approuvé par le WRAS (Water Regulators Advisory Scheme), ce qui le rend entièrement conforme aux systèmes d'approvisionnement en eau potable au Royaume-Uni et dans d'autres régions nécessitant la certification WRAS.

• Excellente résistance à l'eau – L'EPDM offre une résistance exceptionnelle à l'eau, à la vapeur et aux intempéries extérieures, ce qui le rend idéal pour les applications d'approvisionnement en eau, d'eaux usées et de CVC.

• Large plage de températures – Maintient les propriétés d'étanchéité de -20 °C à +120 °C.

• Arrêt étanche aux bulles – Fournit une étanchéité bidirectionnelle fiable, garantissant une fuite nulle dans les deux sens d'écoulement.

4. Matériau de la tige : acier inoxydable SS431

• Haute résistance – Le SS431 est un acier inoxydable martensitique offrant une excellente résistance mécanique et ténacité, avec une résistance à la traction de 800 à 1 000 MPa, nettement supérieure à celle de l'acier inoxydable 304/316 pour une transmission de couple fiable.

• Résistance à l'usure supérieure – La surface durcie résiste au grippage et au frottement lors de cycles répétés, ce qui la rend bien adaptée aux applications sur tiges de valve.

• Bonne résistance à la corrosion – Le SS431 offre la meilleure résistance à la corrosion de tous les aciers inoxydables martensitiques, avec une dureté élevée (248-302 HB) garantissant une durabilité à long terme.

• Conception anti-éruption – Le mécanisme de rétention empêche l’éjection accidentelle de la tige en cas de coups de bélier.

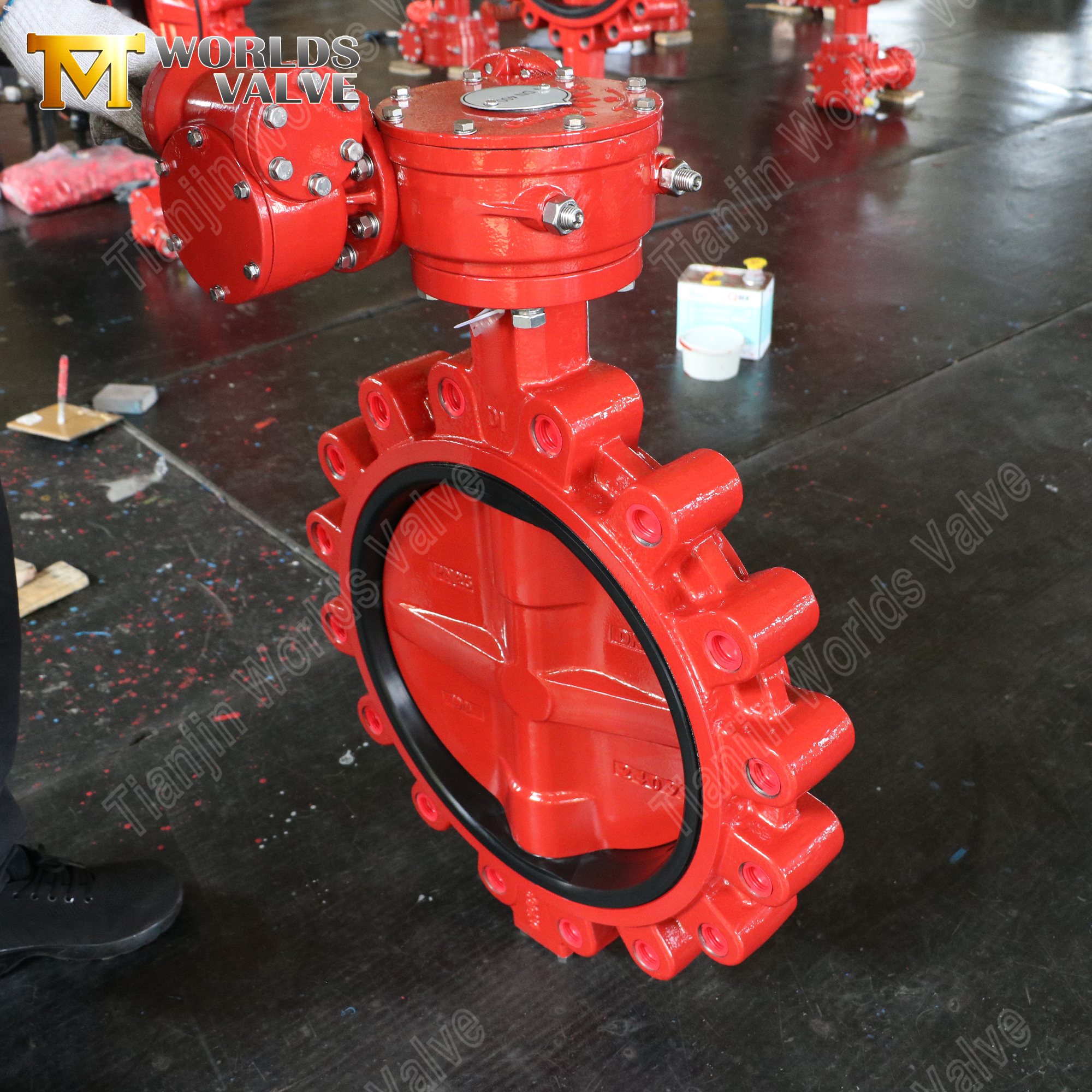

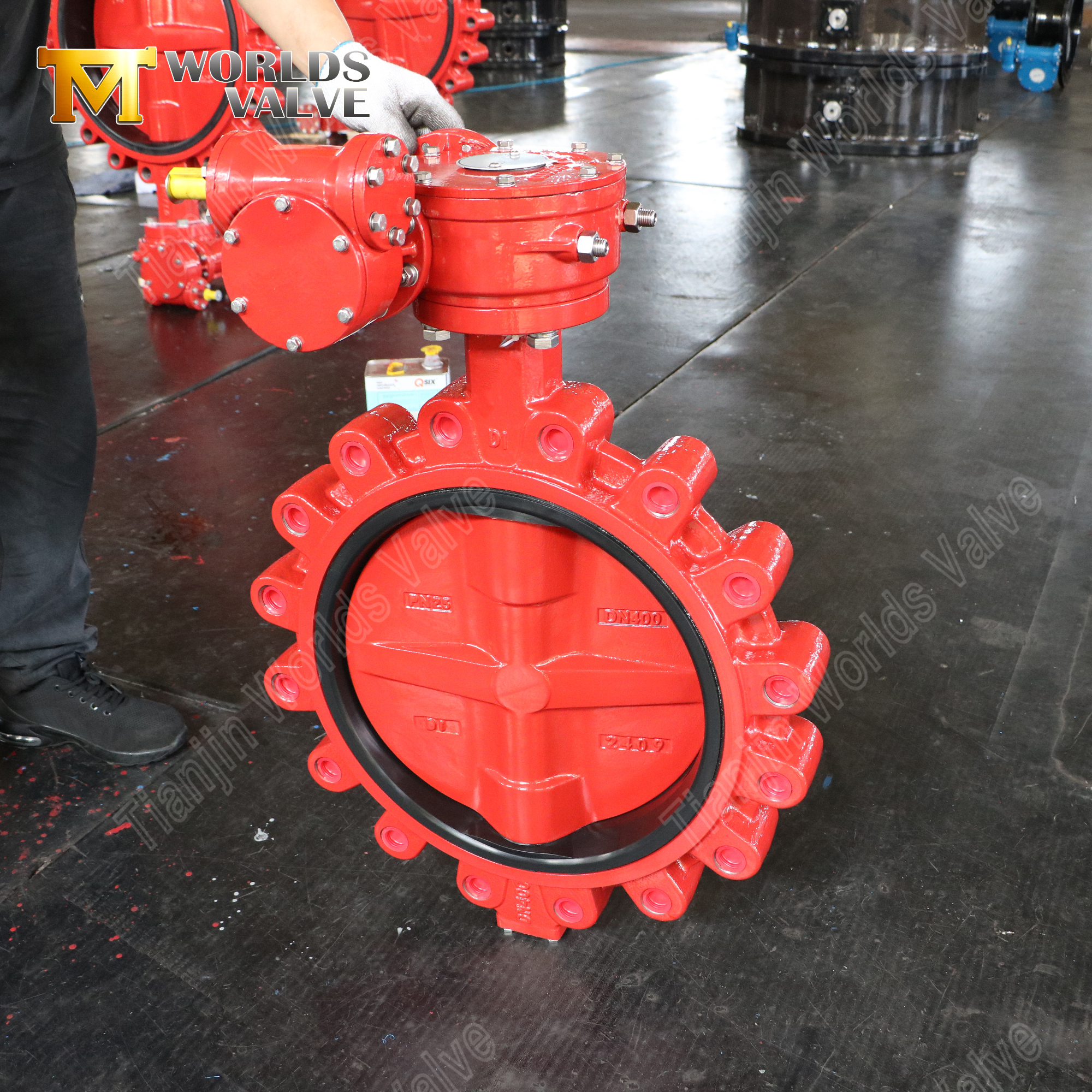

5. Opérateur à vis sans fin – Commande fluide et autobloquante

• Conception autobloquante – L'engrenage à vis sans fin est autobloquant, de sorte que le disque reste en position même sous la pression d'écoulement – ​​aucun dispositif de verrouillage supplémentaire n'est requis.

• Indicateur de position d'ouverture et de fermeture – L'indicateur intégré indique la position de la vanne en un coup d'œil.

• Couple de fonctionnement réduit – Le rapport de transmission multiplie le couple d'entrée manuelle, rendant le fonctionnement fluide et sans effort – particulièrement important pour les grandes tailles où le couple du levier manuel est trop élevé pour un fonctionnement confortable.

• Montage ISO 5211 – La bride supérieure standardisée permet une mise à niveau facile vers un actionnement électrique ou pneumatique si nécessaire.

6. Revêtement RAL 3013 – Protection durable et haute visibilité

• Finition rouge tomate – RAL 3013 est un rouge chaud et terreux avec une nuance atténuée de tomate et de brique – un rouge saturé distinctement foncé (LRV = 8,47) qui offre une présence visuelle vive.

• Protection supérieure contre la corrosion – Le revêtement en résine époxy offre une excellente résistance aux chocs, à l'abrasion et aux attaques chimiques.

• Haute visibilité – La finition rouge vif rend la vanne facilement identifiable dans les environnements industriels, prenant en charge les procédures de sécurité et de maintenance.

7. Indice PN25 – Capacité de pression plus élevée

• Gestion supérieure de la pression – Évaluée à PN25 (25 bar / 363 psi), cette vanne gère des pressions de système nettement plus élevées que les vannes PN10/PN16 standard – idéales pour l'approvisionnement en eau des immeubles de grande hauteur, le traitement industriel et les systèmes de canalisations avec des exigences de pression élevées.

• Construction durable – Le corps EN-GJS-400-15 et la tige SS431 garantissent un fonctionnement fiable dans des conditions de pression élevée et de surtension transitoire soutenues.

• Application polyvalente – La compatibilité PN25 élargit l'adéquation de la vanne à une gamme plus large d'applications exigeantes, y compris les conduites d'eau pompées et les réseaux de distribution sous pression.

Applications typiques

Les vannes papillon à ergots avec corps EN-GJS-400-15, siège WRAS EPDM, indice PN25 et opérateur à engrenages sont approuvées dans un large éventail d"industries :

• Approvisionnement et distribution d"eau – Conduites principales d"eau potable, alimentation des immeubles de grande hauteur, stations de pompage – Le classement PN25 gère les pressions élevées du système ; L"approbation WRAS garantit la sécurité de l"eau potable.

• Traitement des eaux usées – Conduites d’égouts, usines de traitement, systèmes d’effluents.

• Systèmes CVC – Eau glacée, eau chaude, systèmes de tour de refroidissement.

• Traitement industriel – Conduites d"eau industrielles générales, eau de refroidissement, fluides de traitement.

• Protection contre les incendies – Conduites d"eau d"incendie, systèmes de gicleurs, systèmes déluge.

• Irrigation–Systèmes d’irrigation agricoles et paysagers.

Pourquoi choisir la valve du monde de Tianjin ?

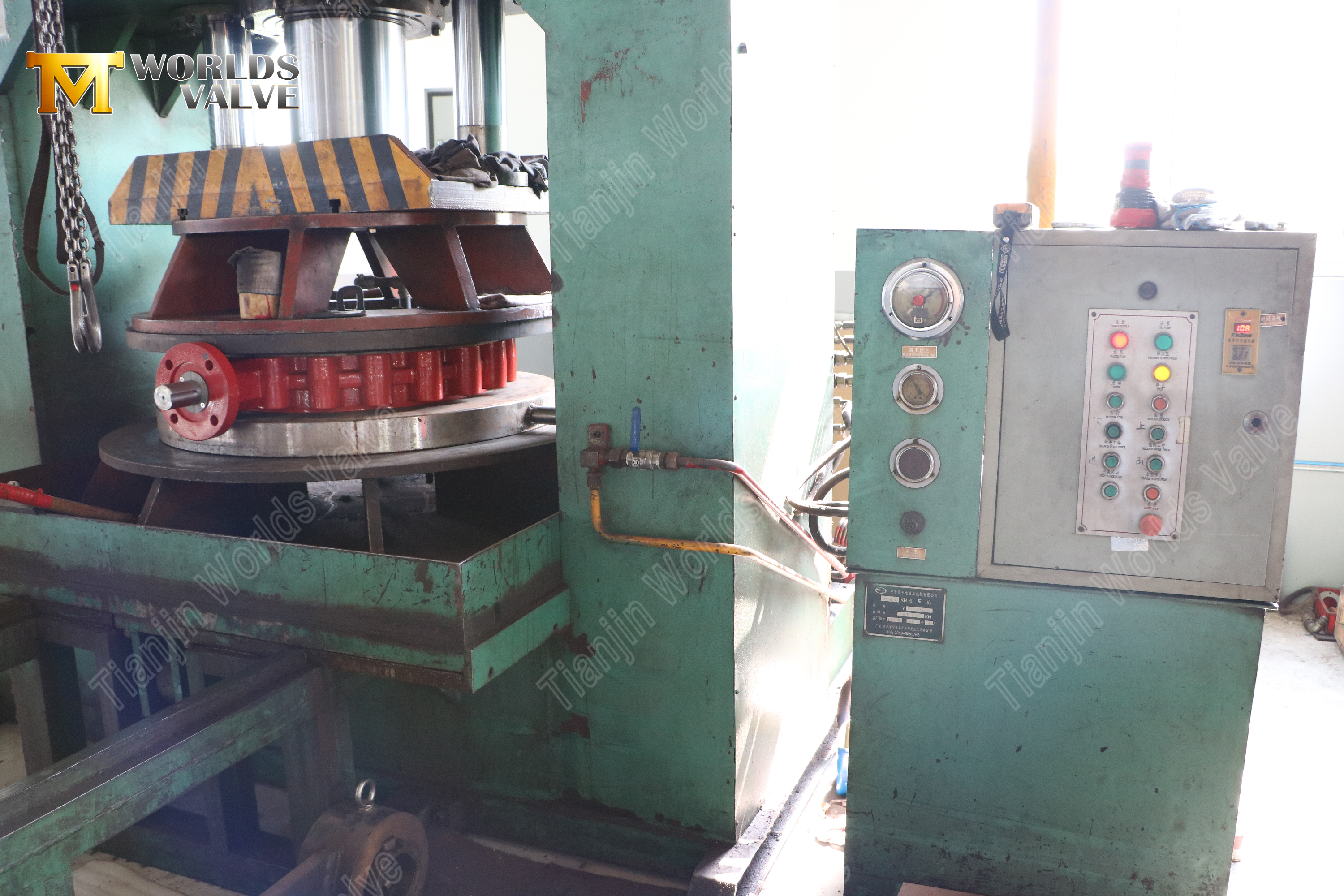

• Une qualité à laquelle vous pouvez faire confiance. Notre certification ISO 9001 :2015 est délivrée par LRQA, l'un des organismes de certification les plus respectés au monde. Chaque vanne est accompagnée de certificats de matériaux et de rapports de tests de pression, sans exception.

• Sièges EPDM certifiés WRAS. Nos sièges EPDM sont homologués WRAS, garantissant ainsi une conformité totale aux réglementations sur l'eau potable, une exigence essentielle pour les projets d'approvisionnement en eau au Royaume-Uni et sur d'autres marchés réglementés par WRAS.

• Capacité de pression PN25. Classées PN25, nos vannes papillon à oreilles supportent des pressions de système plus élevées que les vannes standard, ce qui les rend adaptées aux immeubles de grande hauteur, au traitement industriel et aux réseaux de distribution sous pression.

• Spécialistes des vannes à cosses. Nous possédons une vaste expérience dans la fabrication de vannes papillon à oreilles pour les projets hydrauliques, industriels et municipaux du monde entier.

• Large gamme de tailles. Du DN50 au DN1200, nous couvrons toute la gamme des exigences en matière de tuyauterie industrielle.

• Personnalisation complète. Matériaux, normes de brides (ANSI, DIN, JIS, BS), revêtements (n'importe quelle couleur RAL), actionneurs, le tout selon vos spécifications.

• Plus de 19 ans d'expérience à l'exportation. Logistique fluide et support après-vente dans plus de 50 pays en Europe, en Amérique, au Moyen-Orient et en Asie du Sud-Est.

• 100% Traçabilité. Certificats de matériaux et rapports de tests de pression avec chaque commande, sans exception.

• Délai d'exécution rapide. Chef de projet dédié; délai de livraison typique de 15 à 40 jours. Visites d'usine bienvenues à Tianjin.

Entrez en contact – Personnalisez votre valve à cosse dès aujourd"hui :

Que vous ayez besoin de cette configuration PN25 avec siège WRAS EPDM et revêtement RAL 3013, d"une taille différente dans notre gamme DN50 – DN1200 ou d"une conception entièrement personnalisée, nous sommes prêts à construire selon vos spécifications.

Envoyez-nous vos exigences :

• Taille requise et pression nominale

• Type de support et température de fonctionnement

• Combinaison de matériaux préférée (corps / disque / siège)

• Type d"actionneur (manuel, à engrenages, électrique, pneumatique, hydraulique)

• Norme de bride et perçage (ANSI, DIN, JIS, BS)

• Couleur du revêtement (tout RAL)

• Quantité cible et port de destination

Notre équipe vous répondra dans les 24 heures avec un devis et une proposition d"ingénierie.

Visites d’usine bienvenues – venez voir comment nous fabriquons vos vannes à Tianjin, en Chine.

Contactez-nous maintenant et construisons votre vanne ensemble.
