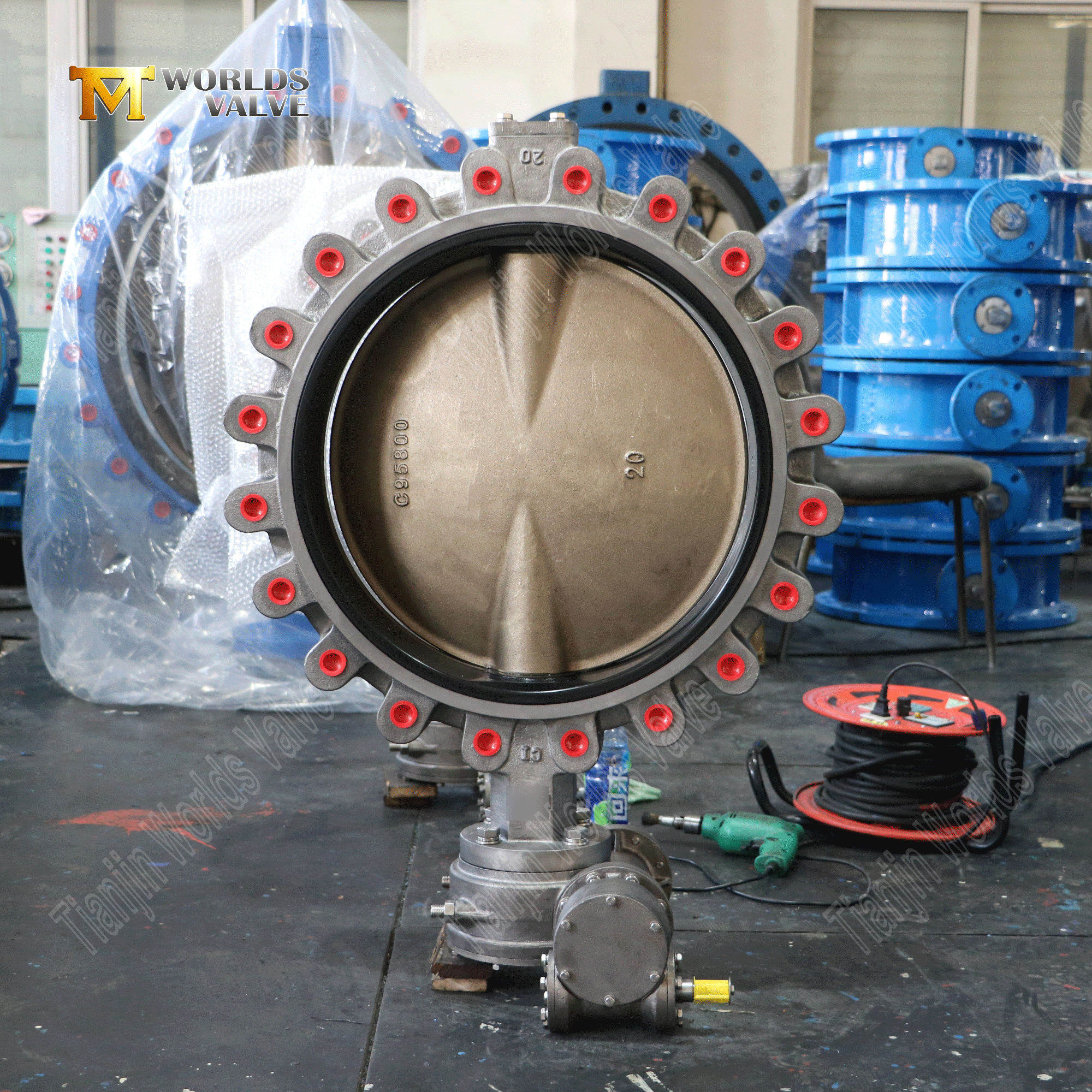

Vanne papillon à cosse - Siège NBR, disque CF8M, fabricant OEM

Présentation du produit

Une vanne papillon à ergot est un dispositif de contrôle de débit quart de tour avec des inserts filetés des deux côtés du corps, permettant à chaque côté d"être boulonné indépendamment aux brides de tuyaux. Cette conception permet un service sans issue : la vanne peut être retirée d"un côté du pipeline tandis que l"autre côté reste sous pression, ce qui rend l"isolation de maintenance plus rapide et plus sûre.

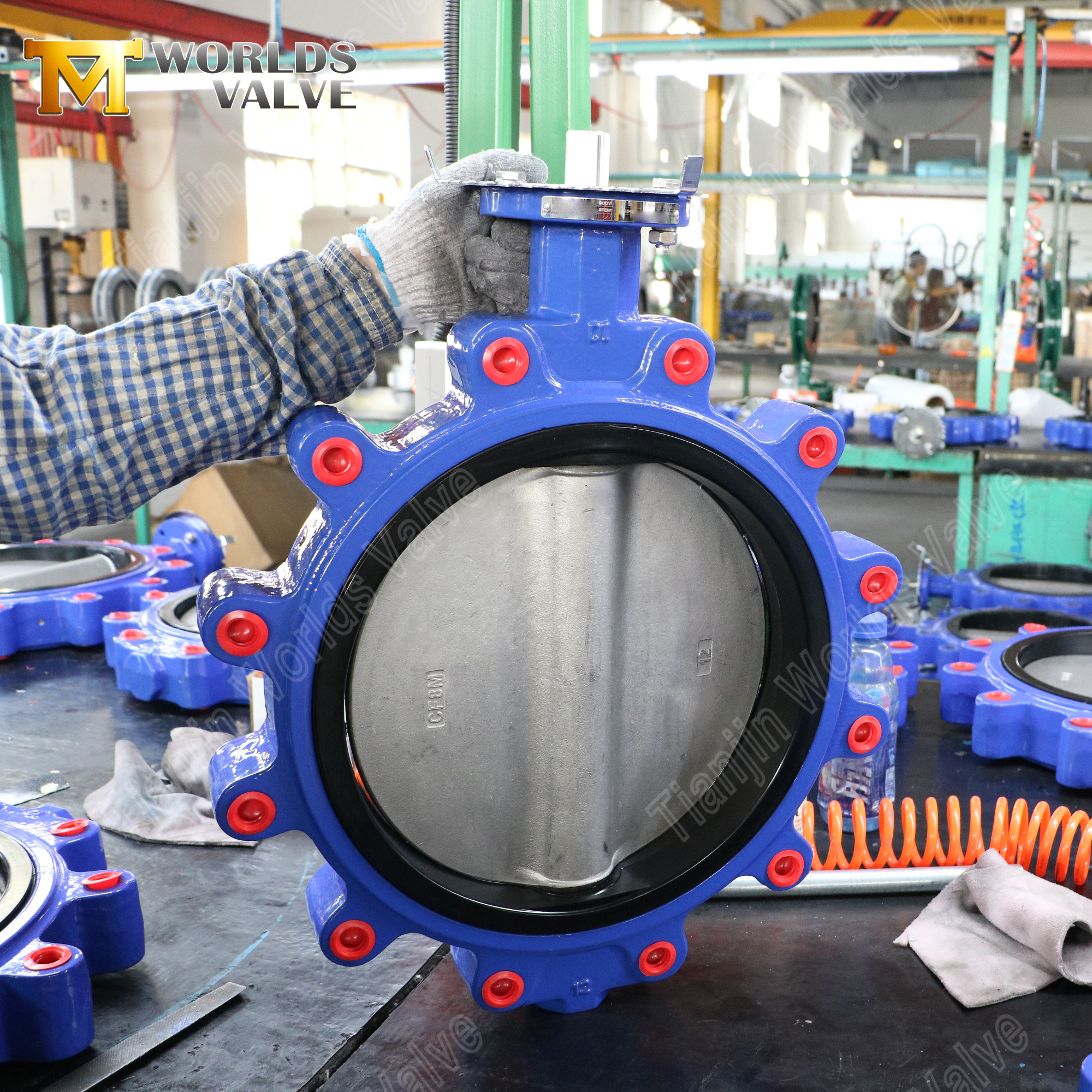

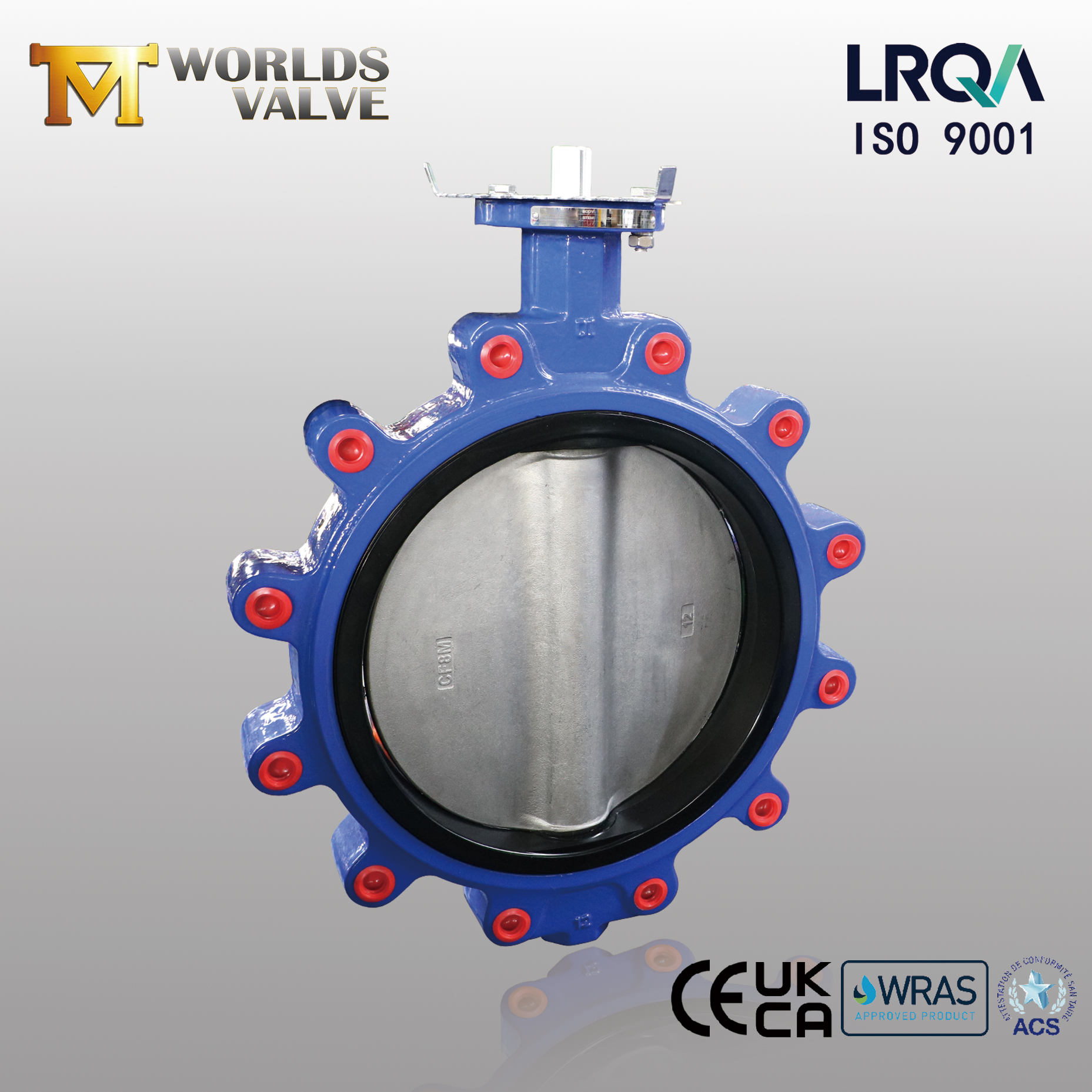

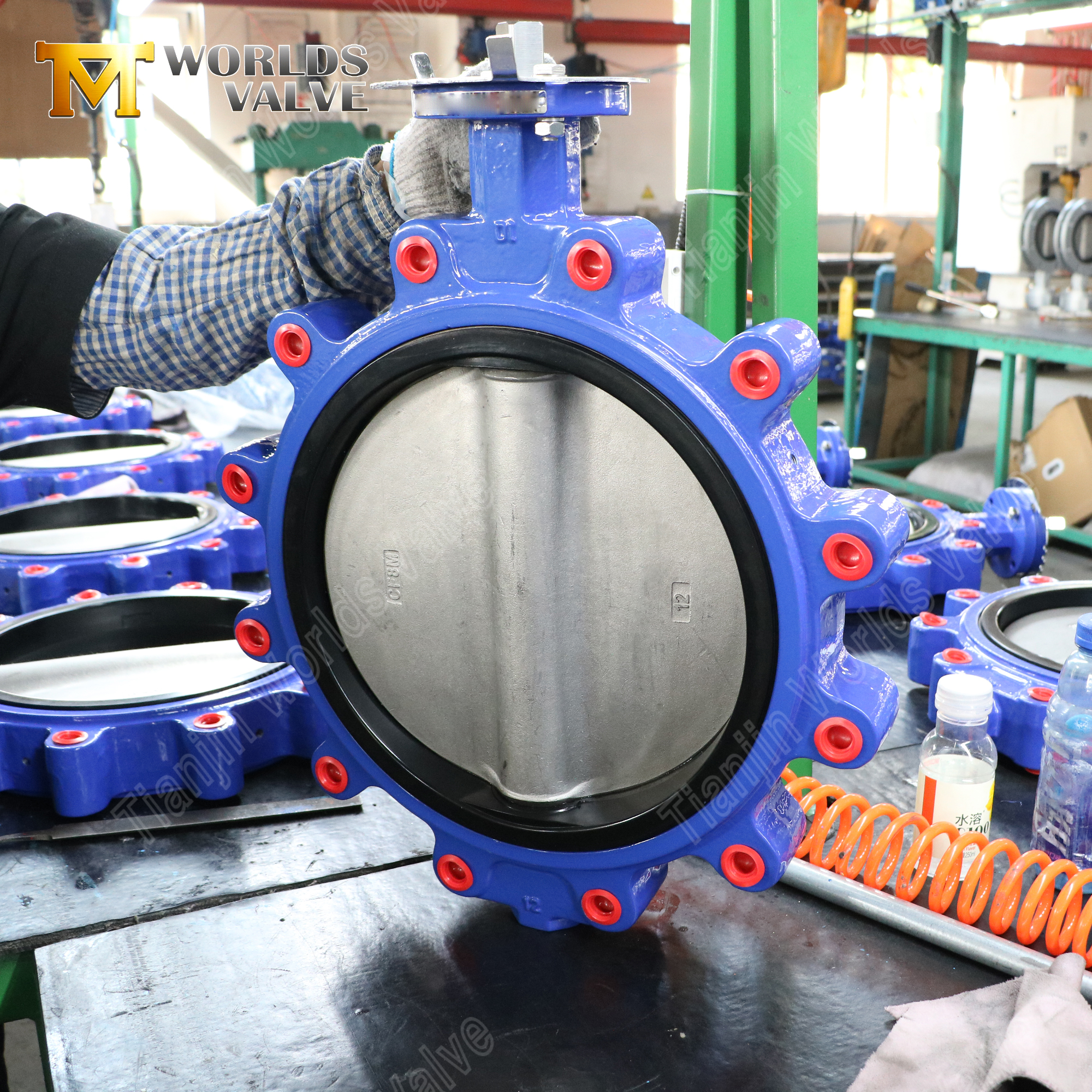

Ce modèle de 12 pouces comprend un corps en fonte ductile, un disque en acier inoxydable CF8M pour une résistance supérieure à la corrosion, un siège NBR pour une étanchéité fiable en service d"huile et de carburant et une tige SS420 pour une transmission de couple robuste. Le siège NBR rend cette vanne particulièrement adaptée aux fluides contenant des hydrocarbures, des huiles et des carburants, où l"EPDM se dégraderait.

En tant que fabricant OEM/ODM direct avec plus de 15 ans d"expérience à l"exportation, Tianjin Worlds Valve Co., Ltd. personnalise les matériaux, les tailles, les pressions nominales, les normes de brides, les revêtements et les actionneurs selon vos besoins précis. Les produits sont exportés vers plus de 50 pays et bénéficient des certifications ISO 9001 (certifiés par LRQA), CE, UKCA, WRAS et ACS.

Introduire:

Vanne papillon à cosse | Siège NBR | Corps DI | Disque CF8 M | Fabricant OEM

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

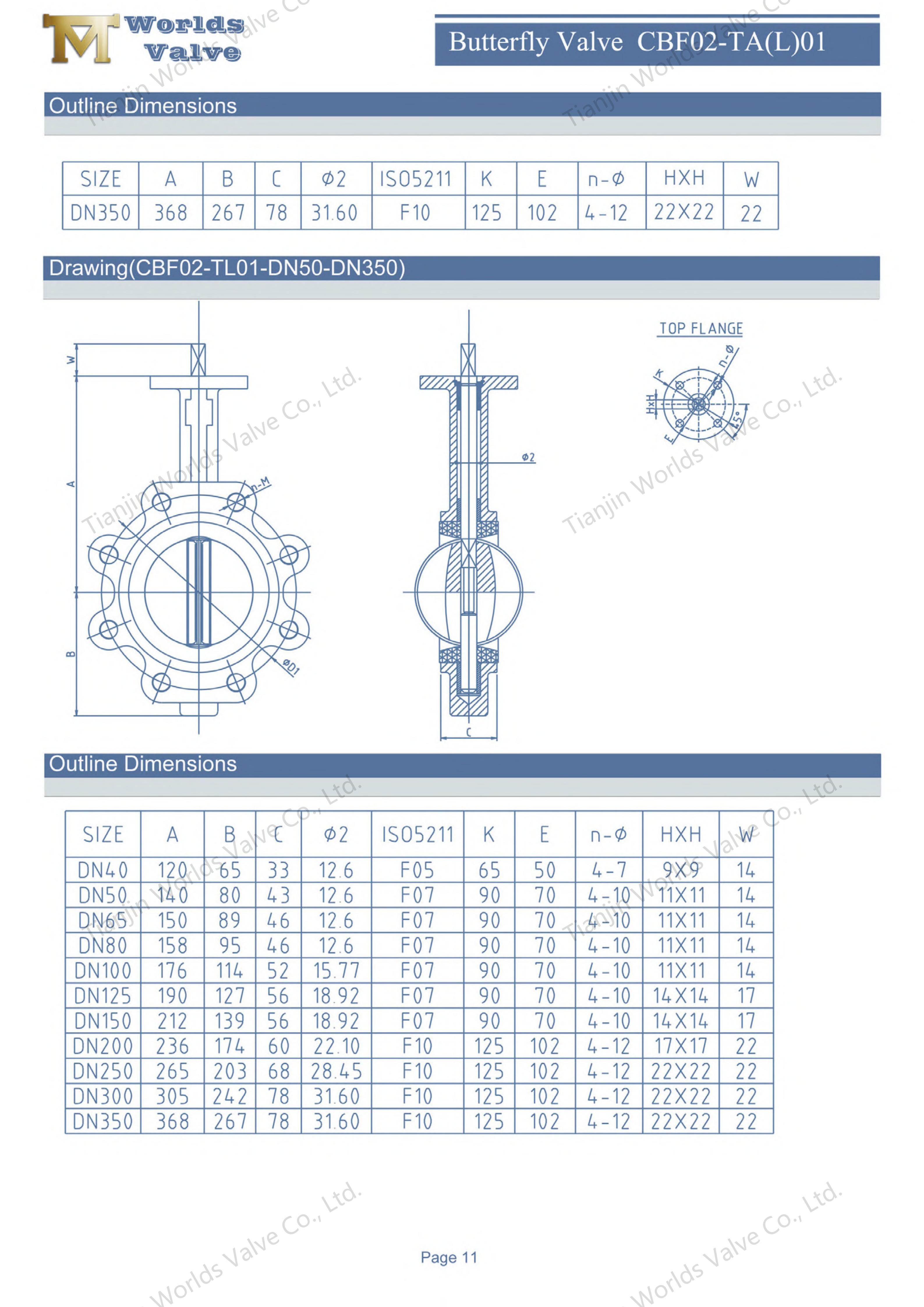

CBF02-TL01 - Informations détaillées sur le produit

Spécifications techniques

Ce modèle est configuré avec les paramètres suivants. Veuillez noter que chaque élément répertorié ci-dessous est personnalisable selon vos besoins spécifiques.

Principales caractéristiques et avantages

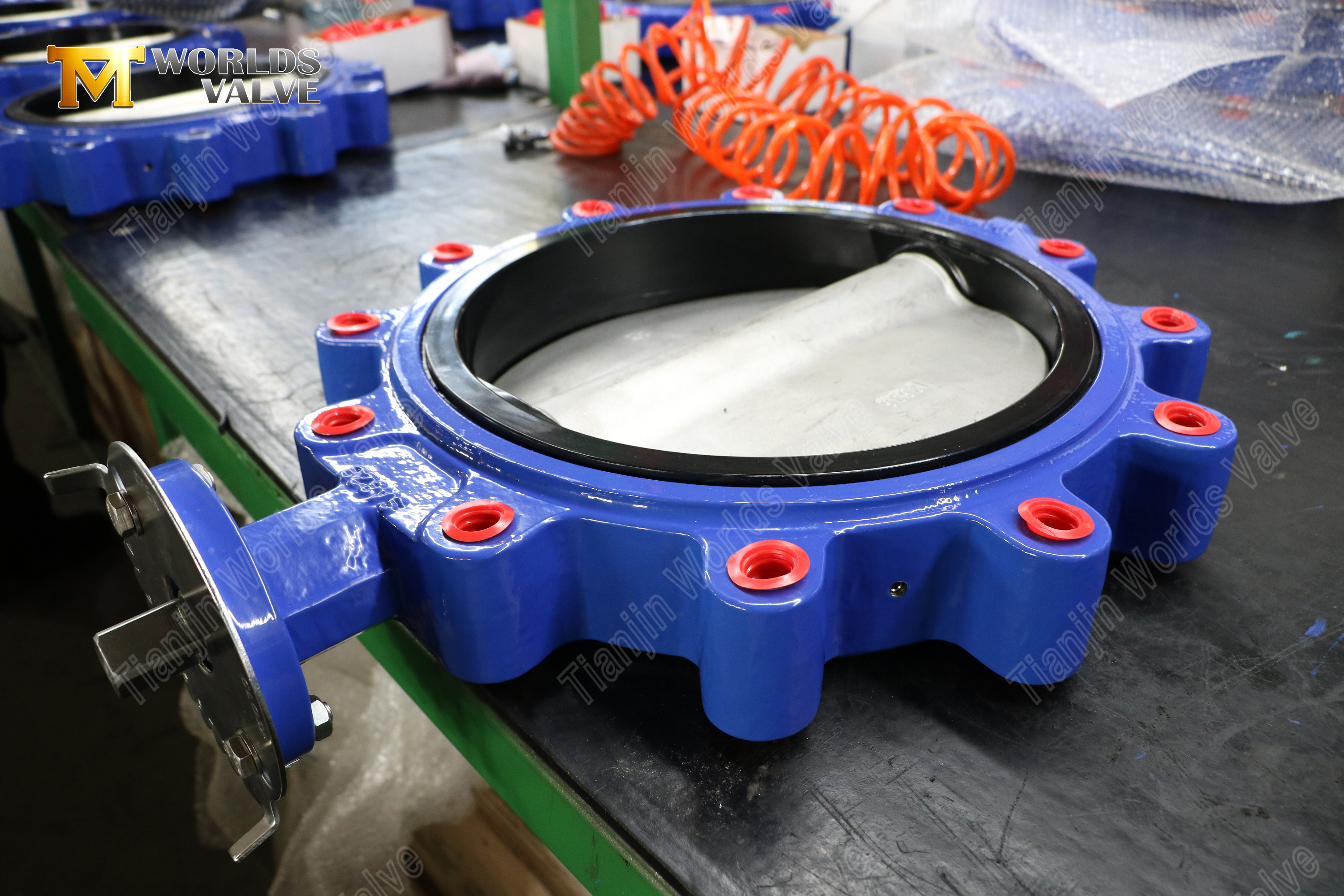

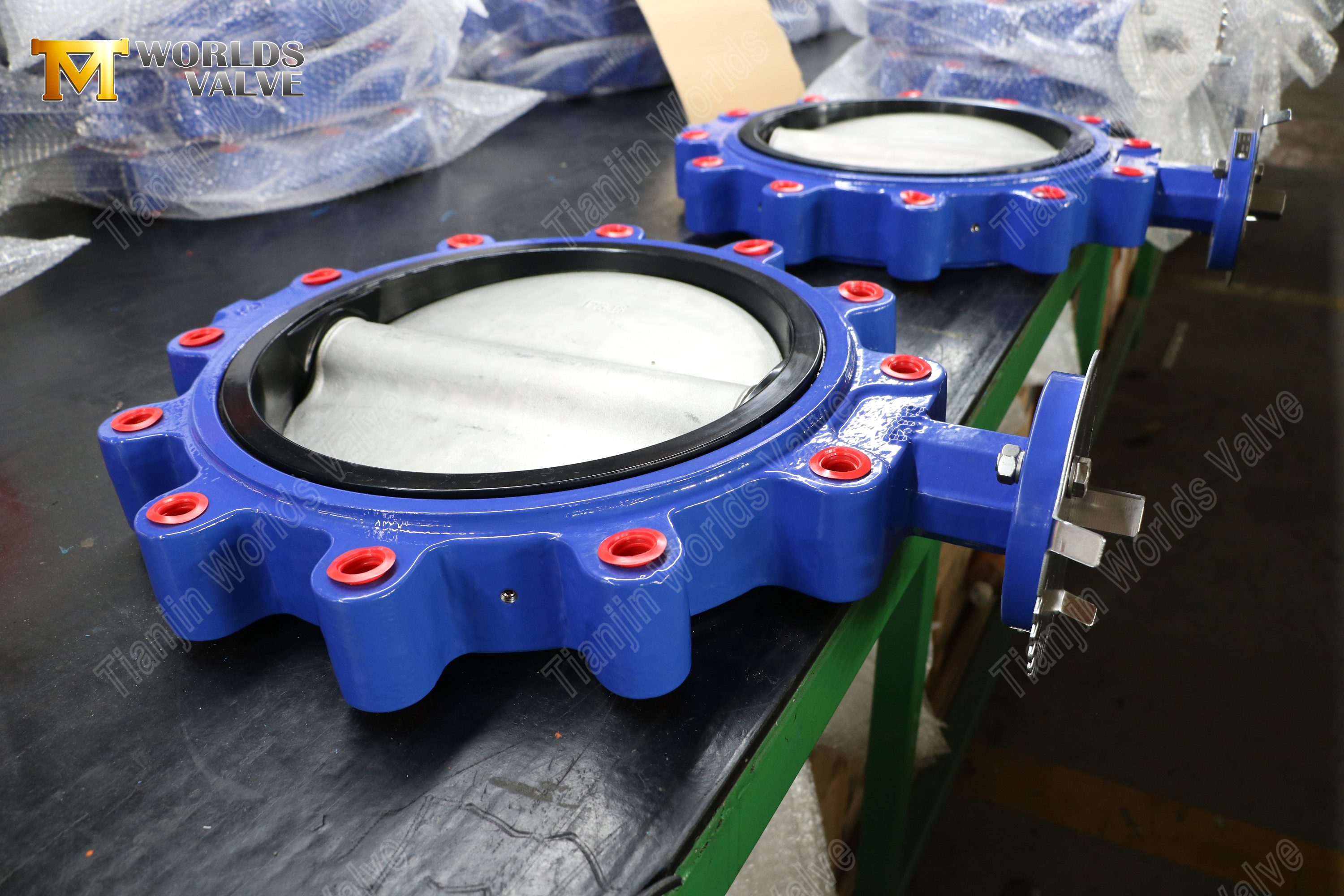

1. Conception du type de cosse – Service sans issue et isolation de maintenance

• Boulonnage indépendant – Les cosses filetées des deux côtés permettent de boulonner chaque bride séparément, permettant un service sans issue et une maintenance isolée sans arrêt complet du pipeline.

• Rigidité supérieure – La conception des cosses résiste mieux aux contraintes des tuyaux, aux vibrations et à la dilatation thermique que les types de plaquettes.

• Alignement plus facile – Les vannes peuvent être centrées et alignées avant le serrage final des boulons, réduisant ainsi le temps d'installation.

2. Matériau du corps – Fonte ductile (GGG40)

• Haute résistance – Résistance à la traction ≥ 400 MPa, fiable sous des coups de bélier.

• Résistance aux chocs – La structure en graphite nodulaire résiste aux chocs mécaniques et aux vibrations.

• Protection contre la corrosion – Le revêtement époxy (250 μm minimum) résiste à la corrosion externe dans l’eau et dans les environnements industriels.

3. Matériau du disque – Acier inoxydable CF8M (AISI 316)

• Résistance supérieure à la corrosion – Excellente résistance à la corrosion par piqûres et fissures, en particulier dans les environnements chlorés.

• Large compatibilité chimique – Convient pour l'eau, les produits chimiques doux, les acides et les alcalis.

• Longue durée de vie – Prolonge la durée de vie de la vanne dans des milieux agressifs, réduisant ainsi la fréquence de remplacement.

4. Matériau du siège – NBR (caoutchouc nitrile)

• Excellente résistance à l'huile et au carburant – Le NBR est spécialement formulé pour résister aux huiles minérales, aux graisses et aux hydrocarbures, ce qui le rend idéal pour les systèmes de manipulation d'huile et pétrochimiques.

• Bonne résistance à l'abrasion – Résiste à l'usure causée par les petites particules et aux cycles fréquents.

• Large plage de températures – Maintient l’étanchéité de -20 ℃ à +100 ℃.

• Arrêt étanche aux bulles – Étanchéité bidirectionnelle fiable pour l’huile, le carburant et les services industriels généraux.

5. Matériau de la tige : acier inoxydable SS420

• Haute résistance – Acier inoxydable martensitique à haute résistance à la traction pour une transmission fiable du couple.

• Résistant à l'usure – La surface durcie résiste au grippage et au frottement lors de cycles répétés.

• Conception anti-éruption – Le mécanisme de rétention empêche l’éjection accidentelle de la tige en cas de coups de bélier.

6. Bride supérieure ISO 5211 – prête pour l"automatisation

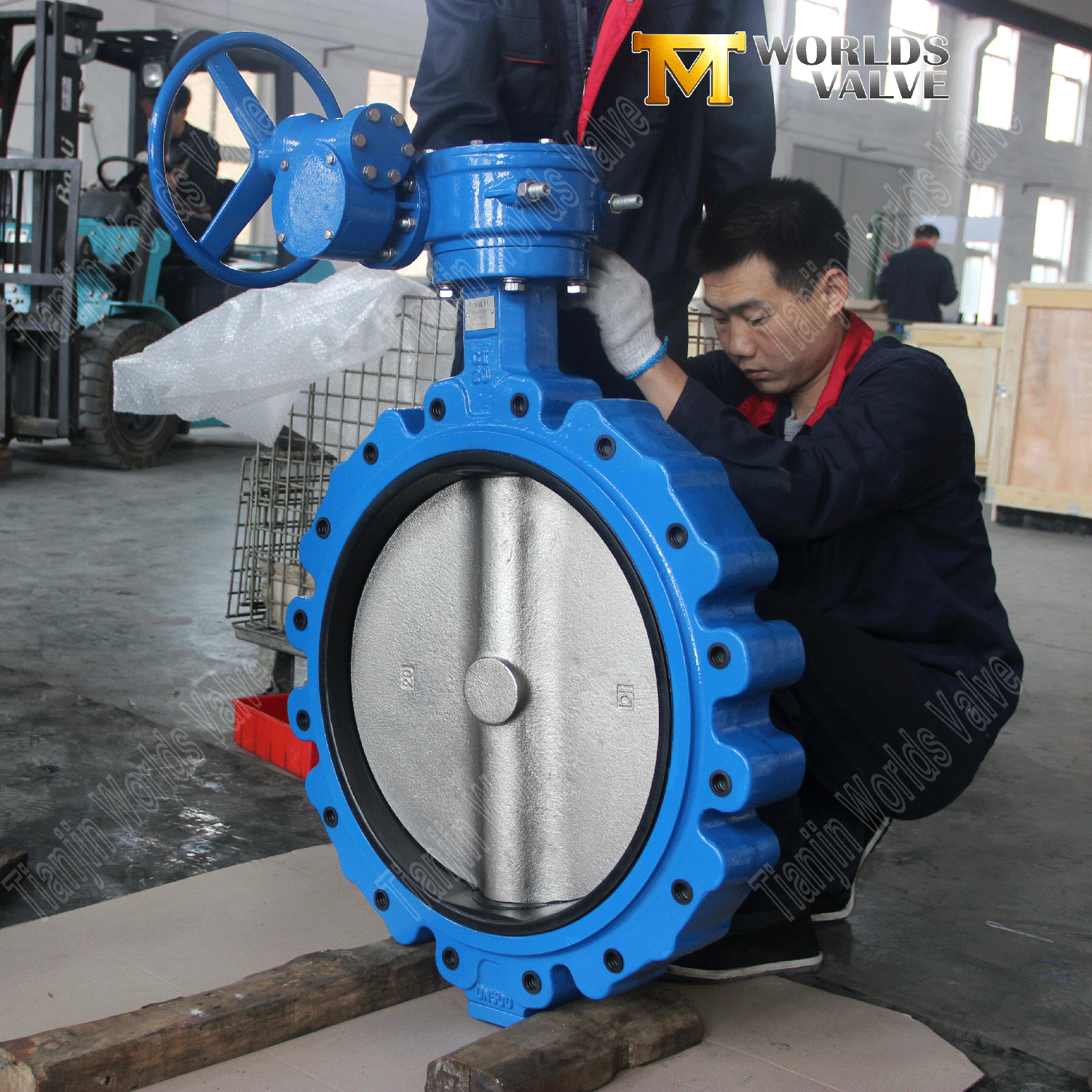

• Interface standardisée – Accepte les actionneurs à levier manuel, à engrenage, électriques, pneumatiques ou hydrauliques.

• Mise à niveau facile – Changez la méthode d'actionnement sans remplacer le corps de la vanne.

Applications typiques

Les vannes papillon à cosse avec siège NBR, corps DI et disque CF8M sont approuvées dans un large éventail d"industries :

Assurance qualité et certifications

Chaque vanne papillon à ergot est soumise à un contrôle de qualité rigoureux dans notre installation certifiée ISO 9001:2015 auditée par le LRQA :

• Tests de pression à 100 % (coque et siège) selon EN 12266 ou API 598.

• Inspection dimensionnelle par rapport aux dessins approuvés.

• Vérification des matériaux avec des certificats de test d"usine traçables (MTC).

Certifications :

• ISO 9001 :2015 – Système de management de la qualité (certifié par LRQA)

• Conformité de sécurité CE-UE

• Évaluation de la conformité UKCA-Royaume-Uni

• Approbation WRAS-UK pour l"eau potable (disponible sur demande)

• ACS – Certification sanitaire française (disponible sur demande)

Pourquoi choisir la valve du monde de Tianjin ?

• Une qualité à laquelle vous pouvez faire confiance. Certifié ISO 9001 :2015 par LRQA. Chaque vanne est accompagnée de certificats de matériaux et de rapports de tests de pression.

• Expertise en sièges NBR. Les sièges NBR sont formulés pour le service du pétrole, du carburant et des hydrocarbures, là où l'EPDM échouerait. Nous adaptons le matériau de siège adapté à votre média.

• Spécialistes des vannes à cosses. Vaste expérience dans la fabrication de vannes papillon à oreilles pour des projets pétroliers, gaziers et industriels dans le monde entier.

• Personnalisation complète. Matériaux, tailles, pressions nominales, normes de brides (ANSI, DIN, JIS, BS), revêtements, actionneurs, le tout adapté à vos spécifications.

• Plus de 19 ans d'expérience à l'exportation. Au service de plus de 50 pays en Europe, en Amérique, au Moyen-Orient et en Asie-Pacifique.

• 100% Traçabilité. Certificats de matériaux et rapports de tests de pression avec chaque commande.

• Délai d'exécution rapide. Chef de projet dédié; délai de livraison typique de 20 à 30 jours. Visites d'usine bienvenues à Tianjin.

Entrez en contact – Personnalisez votre valve à cosse dès aujourd’hui :

Que vous ayez besoin de cette configuration de 12 pouces avec siège NBR, d"une taille différente ou d"une conception entièrement personnalisée, nous sommes prêts à construire selon vos spécifications.

Envoyez-nous vos exigences :

• Taille requise et pression nominale

• Type de support et température de fonctionnement

• Combinaison de matériaux préférée (corps / disque / siège / potence)

• Type d"actionneur (manuel, à engrenages, électrique, pneumatique, hydraulique)

• Norme de bride et perçage (ANSI, DIN, JIS, BS)

• Couleur du revêtement (tout RAL)

• Quantité cible et port de destination

Notre équipe vous répondra dans les 24 heures avec un devis et une proposition d"ingénierie.

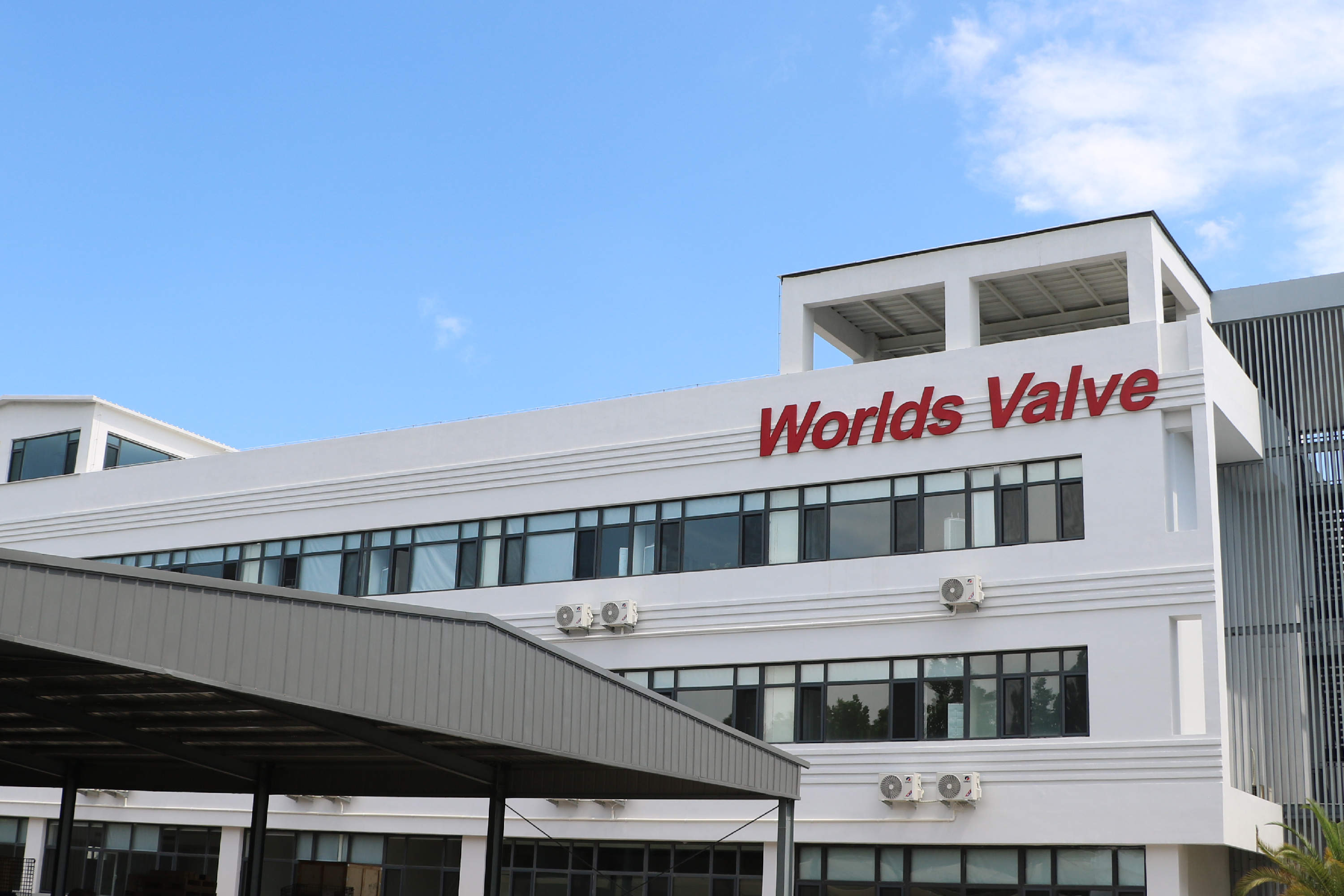

Visites d"usine bienvenues : venez voir comment nous fabriquons vos vannes à Tianjin, en Chine.

Contactez-nous maintenant et construisons votre vanne ensemble.
