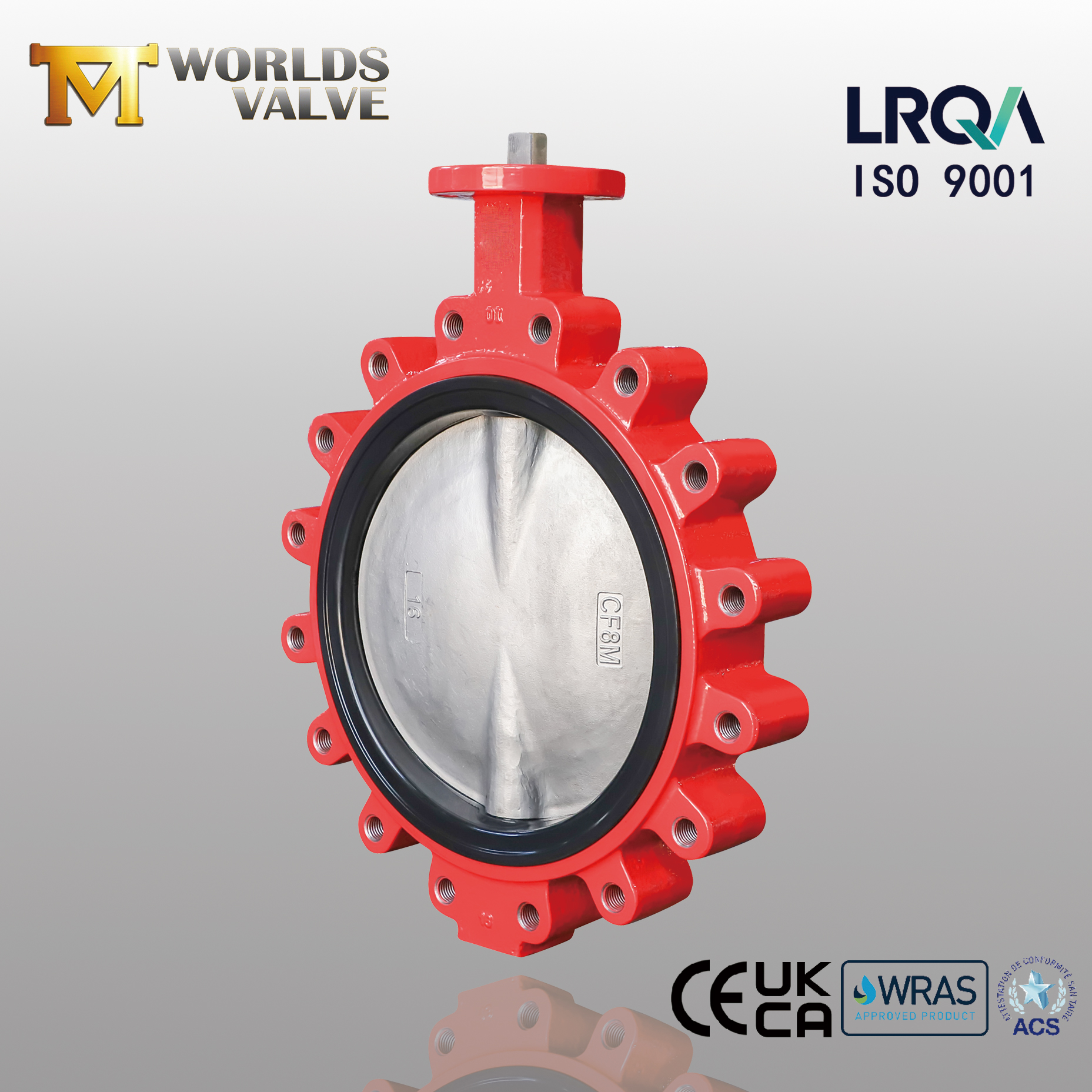

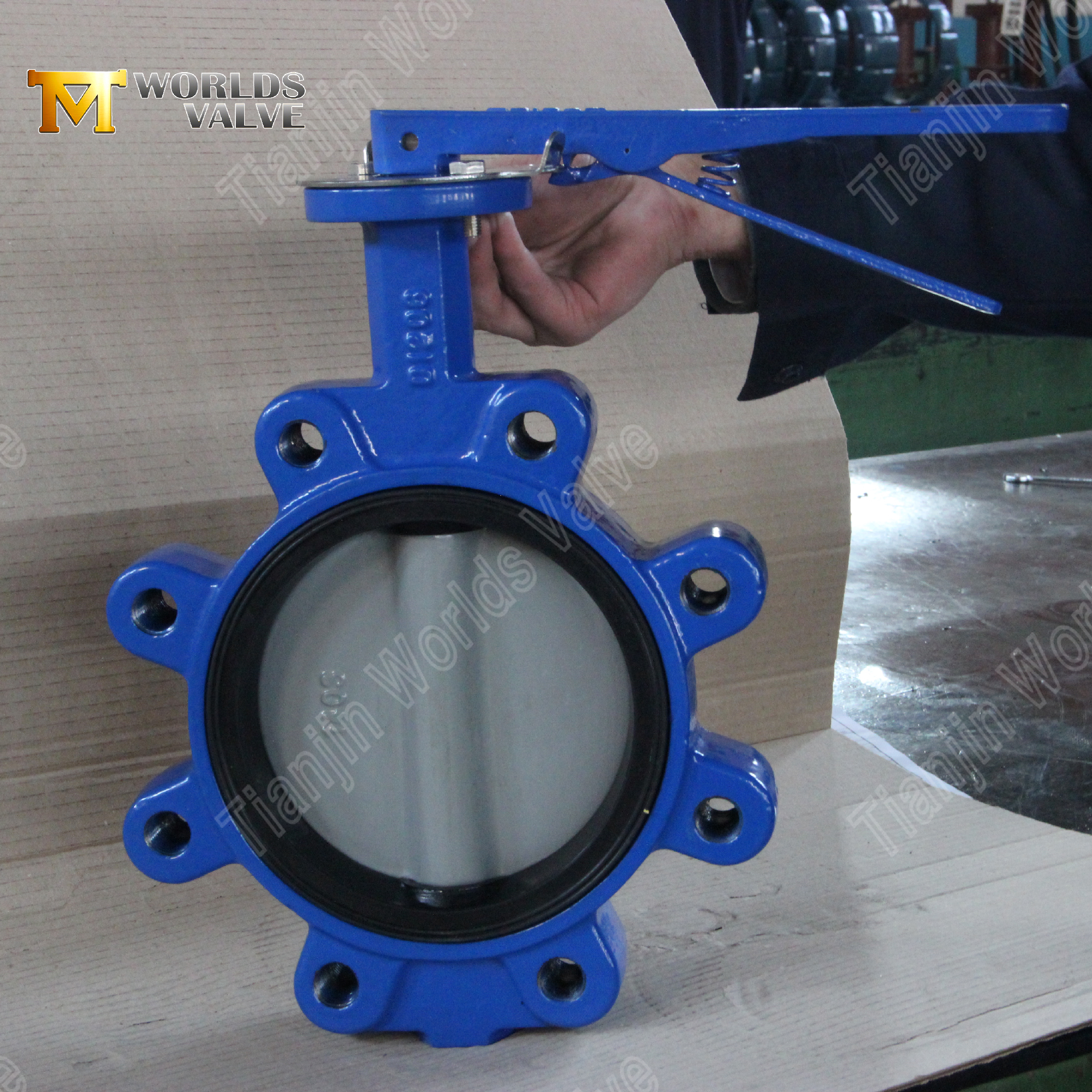

Vanne papillon à cosse avec siège EPDM remplaçable | Disque CF8M DI Corps | Fournisseur OEM

Introduction：

Tianjin mondes Valve Co., Ltd. – Fabricant certifié ISO 9001, CE, UKCA et WRAS

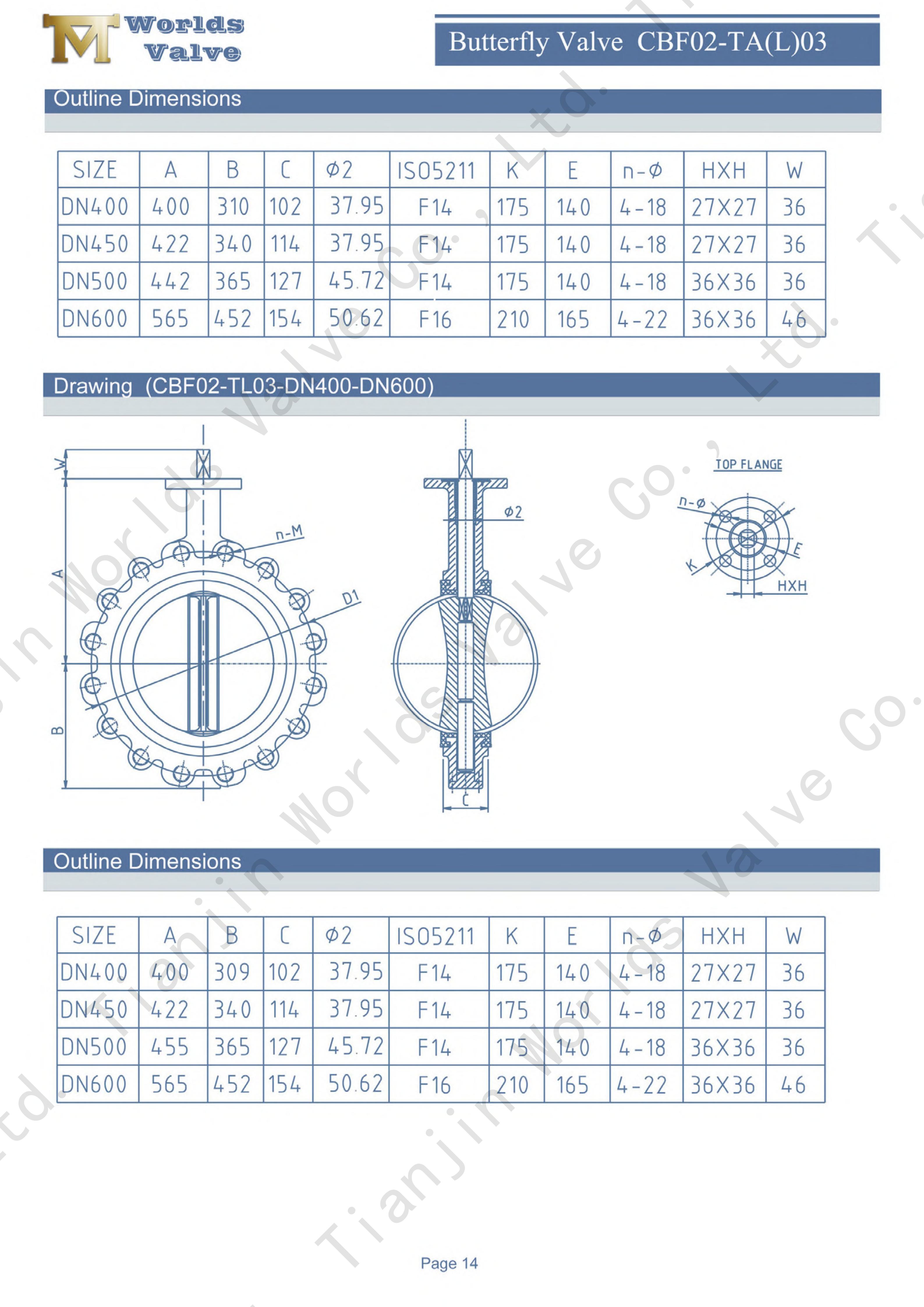

CBF02-TL03-Manuel d'utilisation et d'entretien TÉLÉCHARGER

Principales caractéristiques et avantages:

1. Capacité de service sans issue avec conception de cosses filetées

Conçu pour une flexibilité d’installation et une isolation du système maximales.

• Service de fin de ligne : Les pattes filetées intégrées permettent à la vanne d'être boulonnée directement sur une seule bride, lui permettant ainsi de fonctionner comme un point d'isolement sans issue sans nécessiter de raccordement par bride en aval.

• Entretien simplifié : Contrairement aux vannes à plaquettes qui nécessitent un arrêt complet du système pour être retirées, cette conception à cosse permet de démonter un côté du pipeline tandis que la vanne reste solidement boulonnée du côté opposé, minimisant ainsi les perturbations opérationnelles.

• Installation sécurisée : La connexion boulonnée offre une stabilité mécanique supérieure, ce qui la rend adaptée aux applications à fortes vibrations et aux installations permanentes.

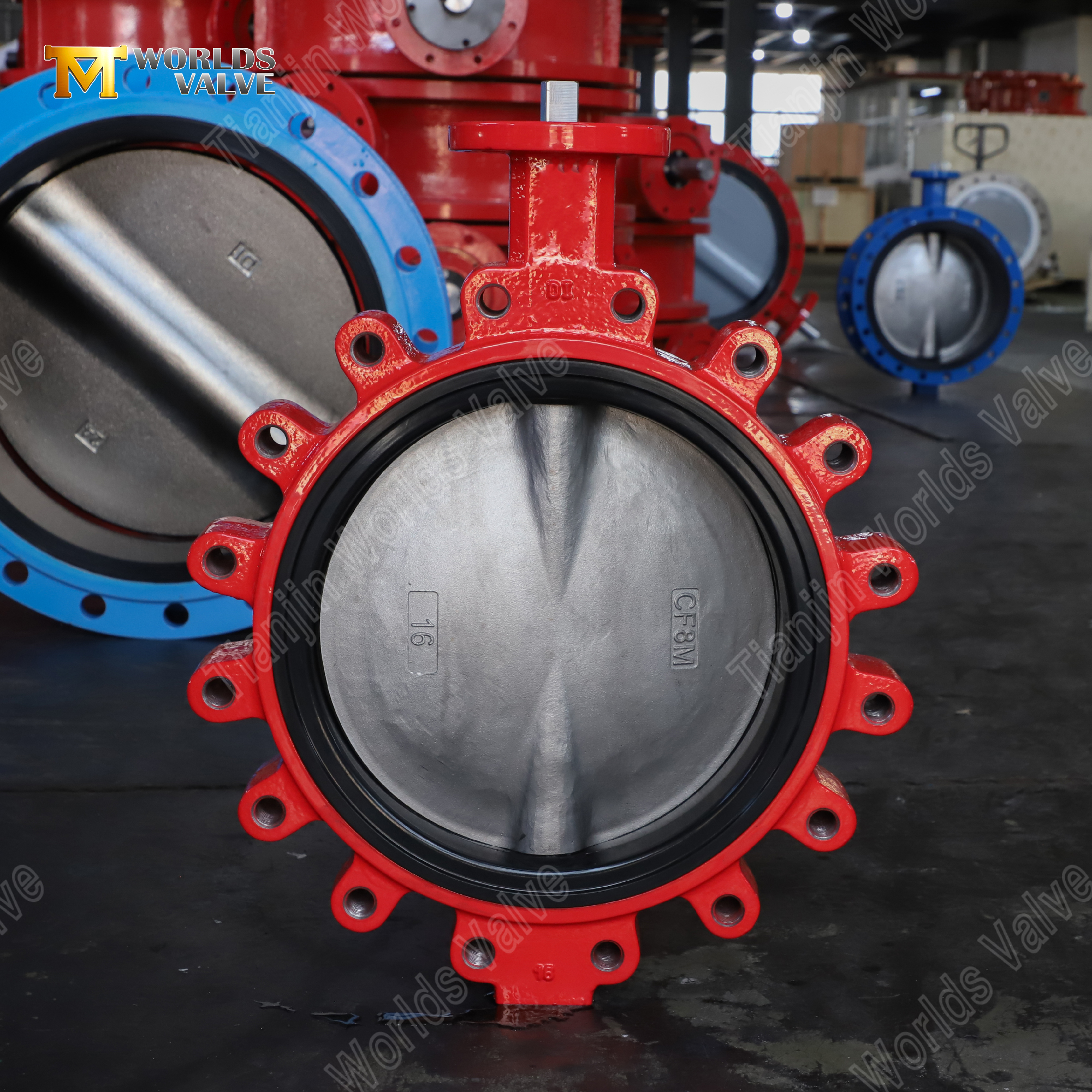

2. Disque en acier inoxydable CF8M de qualité supérieure pour la résistance à la corrosion

Le matériau du disque est spécifiquement sélectionné pour sa longévité dans des supports exigeants.

• Protection supérieure contre la corrosion : Le disque en acier inoxydable CF8M (AISI 316) offre une excellente résistance aux piqûres, aux chlorures et à la corrosion générale dans l'eau, l'eau de mer et les environnements chimiques doux, surpassant les qualités standard 304.

• Durée de vie prolongée : Le matériau robuste du disque résiste à l'érosion causée par les particules en suspension et maintient l'intégrité de l'étanchéité pendant d'innombrables cycles.

• Certification matérielle : Traçabilité complète des matériaux et certificats d'essais en usine disponibles sur demande.

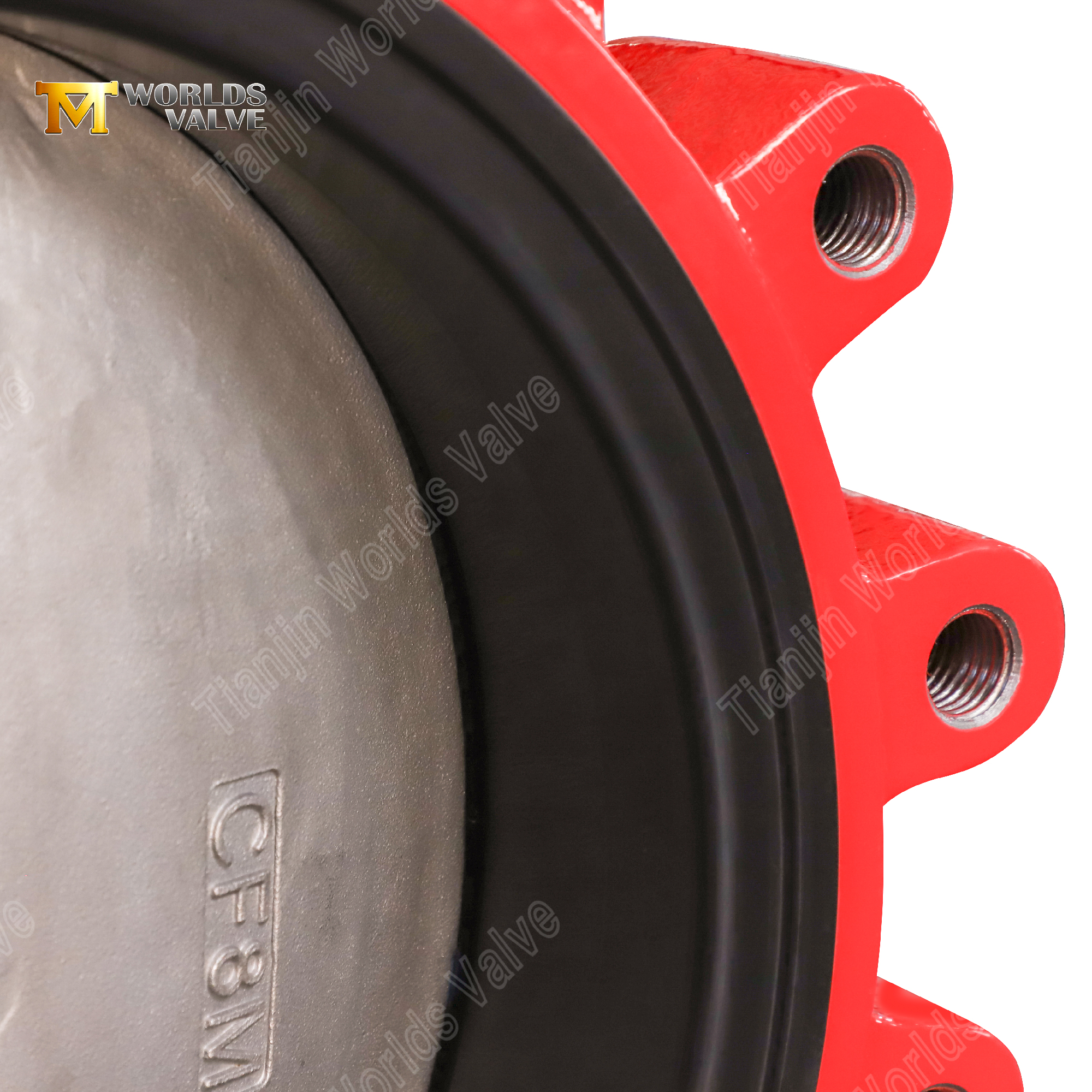

3. Siège en caoutchouc remplaçable pour un entretien rentable

Conçu avec la facilité d'entretien comme principe fondamental.

• Remplacement facile : Le siège en caoutchouc EPDM est conçu pour un remplacement simple sur site sans outils spéciaux ni service en usine, permettant une restauration rapide des performances d'étanchéité aux bulles.

• Arrêt étanche aux bulles : Le siège résilient s'adapte à la surface du disque, offrant une fermeture fiable de classe VI et empêchant les fuites dans les applications critiques.

• Compatibilité des médias : L'EPDM offre une excellente résistance à l'eau, à la vapeur, aux intempéries et à une large gamme de produits chimiques dans sa plage de température (-20°C à +120°C).

4. Construction robuste du corps en fonte ductile

Construit sur une base de solidité et de fiabilité.

• Matériau haute résistance : Le corps de la vanne est moulé en fonte ductile GGG40/500-7, offrant une résistance à la traction, une résistance aux chocs et une durabilité exceptionnelles par rapport aux alternatives en fonte grise.

• Revêtement anticorrosion : La carrosserie est protégée par un revêtement époxy durable, offrant une barrière supplémentaire contre la corrosion atmosphérique et enterrée.

• Brides à cosses intégrées : Les cosses filetées coulées sont usinées avec précision pour garantir un alignement précis des boulons et des connexions sans fuite.

5. Gamme complète de tailles et de pressions

Une solution complète pour diverses exigences en matière de pipelines.

• Large gamme de tailles : Disponible du DN50 au DN1200 (2" à 48"), couvrant les diamètres les plus couramment spécifiés pour les applications industrielles et municipales.

• Pressions nominales : Configurations standard PN10/PN16 et classe 125/150, avec des options de pression plus élevée disponibles sur demande.

• Plage de température : Convient pour des températures de fonctionnement de -20°C à +120°C (avec siège EPDM), adapté à la plupart des applications d'eau et de service général.

Norme:

Pourquoi choisir Tianjin Worlds Valve comme partenaire OEM ?

1. Expertise spécialisée en Vannes papillon à cosse

En tant que fabricant dédié de vannes papillon, nous possédons une compréhension approfondie de la conception des vannes à cosses, y compris les inserts de cosses filetées critiques et leurs performances dans les applications de service sans issue. Notre équipe d’ingénieurs garantit un usinage précis et une qualité constante dans chaque lot de production.

2. Flexibilité OEM/ODM pour les exigences spécifiques au projet

Nous proposons une personnalisation étendue pour répondre précisément à vos spécifications :

Matériaux de disque alternatifs (CF8, bronze aluminium, duplex)

Élastomères de siège spéciaux (NBR, Viton, Silicone)

Perçage de bride sur mesure (ANSI, DIN, JIS, BS)

Préparation au montage de l'actionneur (électrique ou pneumatique)

Revêtements spéciaux et couleurs époxy

Emballage personnalisé, étiquetage et documentation d'exportation

3. Assurance qualité certifiée

Notre usine de fabrication est Certifié ISO 9001, et nos produits sont conçus pour répondre aux normes internationales :

Marqué CE pour la conformité du marché européen

Certifié UKCA pour les produits de construction britanniques

Approuvé WRAS disponible pour les applications d’eau potable

ACS disponible pour la mise en conformité sanitaire française

4. Tests et documentation complets

Chaque vanne est soumise à des tests rigoureux conformément aux normes internationales :

Tests d'étanchéité de la coque et du siège selon EN 12266-1 / API 598

Certification des matériaux et rapports d'essais en usine

Certificats d'essais de pression

Documentation de traçabilité

5. Expertise mondiale en matière d’exportation

Avec des décennies d’expérience dans l’exportation vers plus de 50 pays, nous proposons :

Logistique fiable et coordination des expéditions

Documentation professionnelle d'exportation

Support technique multilingue

Compréhension des exigences des projets internationaux

Applications typiques :

• Traitement de l'eau : Isolation des pompes, systèmes de filtration, lignes de dosage de produits chimiques, circuits de rétrolavage

• Approvisionnement en eau municipale : réseaux de distribution, stations de réduction de pression, sorties de réservoirs

• Systèmes CVC : circuits d'eau glacée, tours de refroidissement, systèmes de chauffage, isolation des pompes

• Transformation industrielle : eaux de traitement, circuits de refroidissement, services publics généraux

• Protection incendie : isolation du système de gicleurs, aspiration et refoulement des pompes

• Traitement des eaux usées : contrôle des influents, lignes d'aération, traitement des boues

• Production d'énergie : systèmes d'eau de refroidissement, eau de service auxiliaire

• Applications marines : refroidissement par eau de mer, systèmes de ballast (avec mises à niveau matérielles appropriées)

Conclusion :

La vanne papillon à cosse avec siège EPDM remplaçable de Tianjin Worlds Valve Co., Ltd. offre la combinaison parfaite de flexibilité d'installation, d'économie de maintenance et de performances fiables. Lorsque votre projet nécessite une vanne papillon à cosse personnalisable de haute qualité, soutenue par une fabrication certifiée et des décennies d'expertise en exportation, choisissez Tianjin Worlds Valve Co., Ltd.Contactez-nous aujourd'hui pour des spécifications techniques, de la documentation de certification ou un devis personnalisé pour les exigences spécifiques de votre application.
