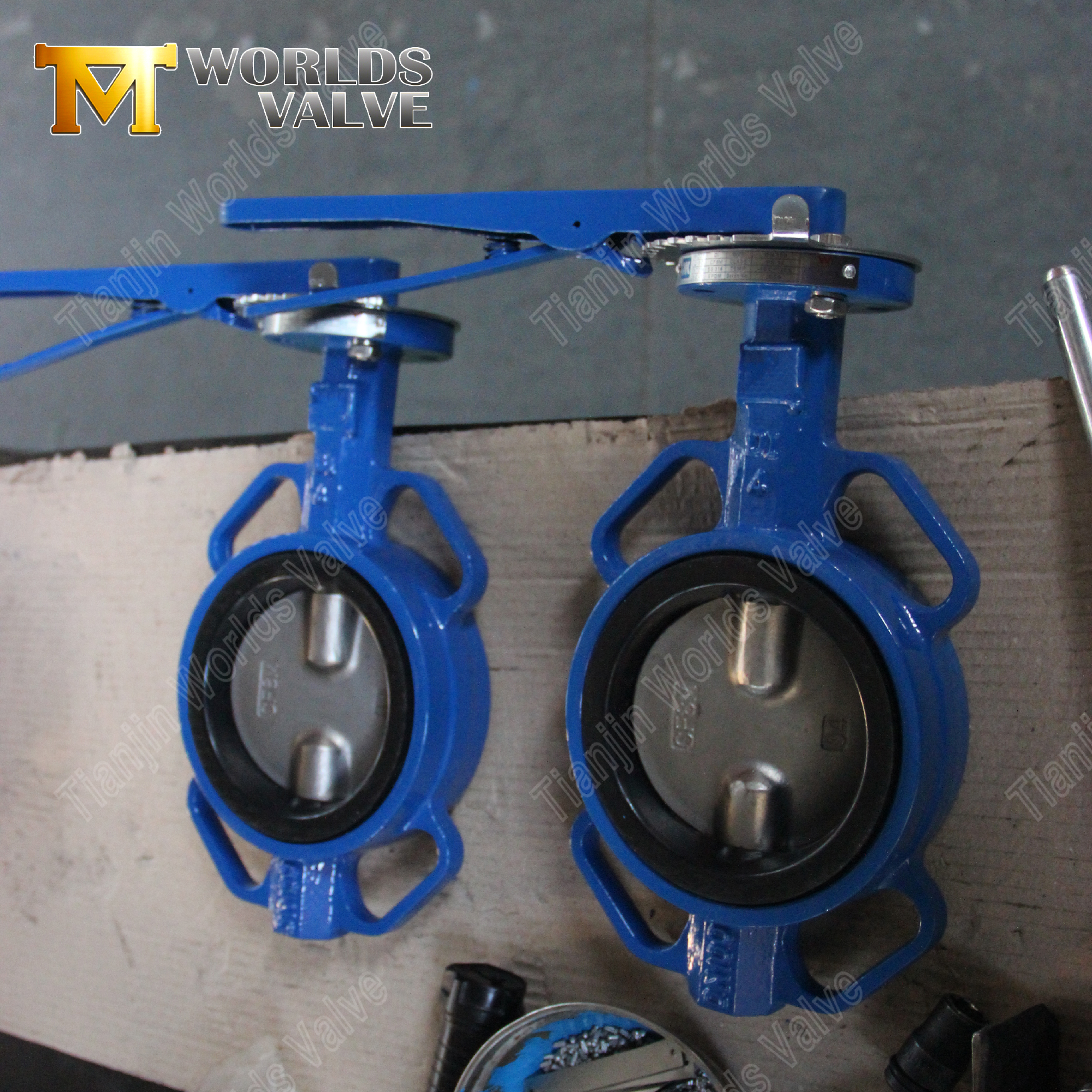

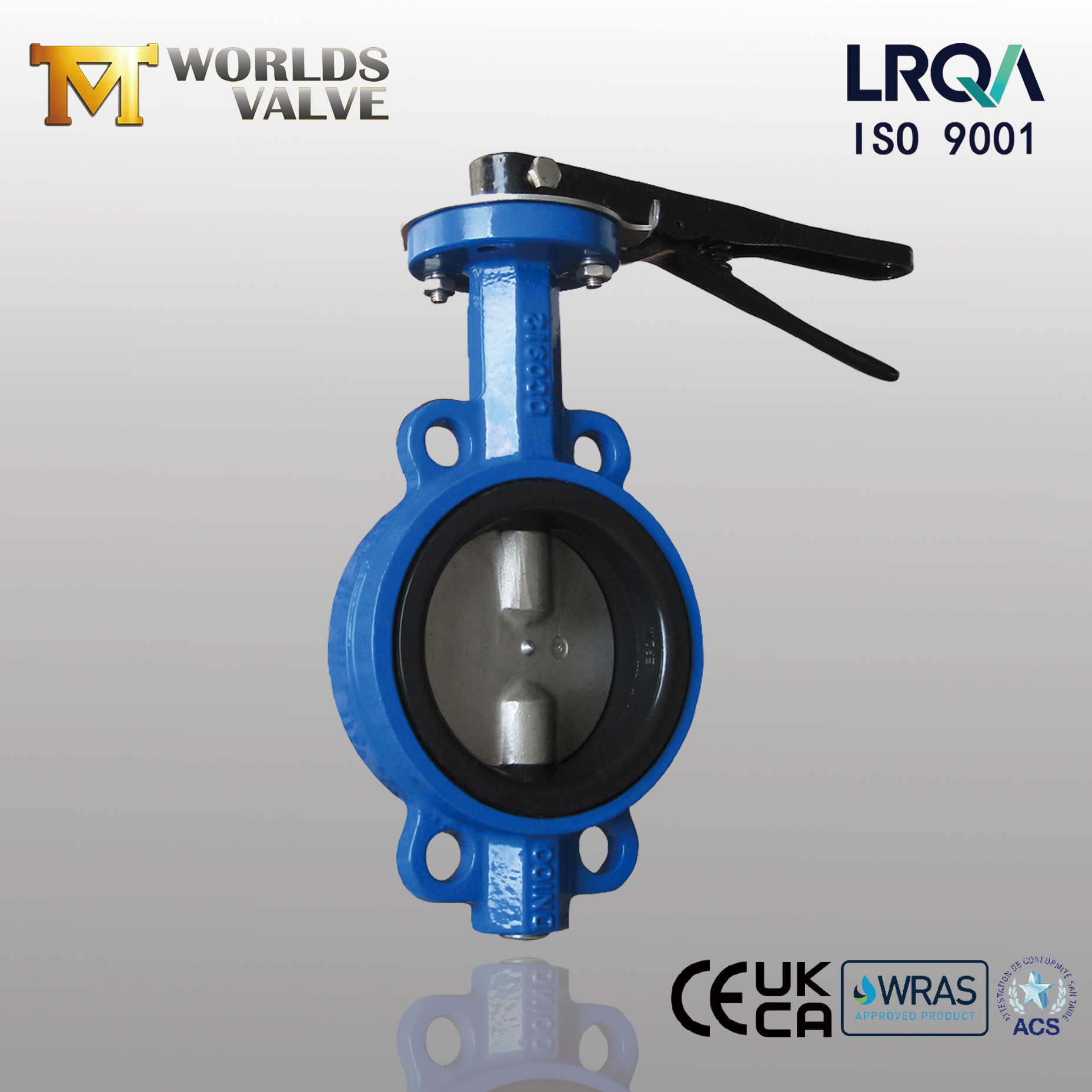

Vanne papillon à deux tiges avec siège de secours en EPDM | Actionné par levier | Conception durable

Introduction:

Tianjin Worlds Valve Co., Ltd. – Fabricant certifié ISO 9001, CE, UKCA et WRAS

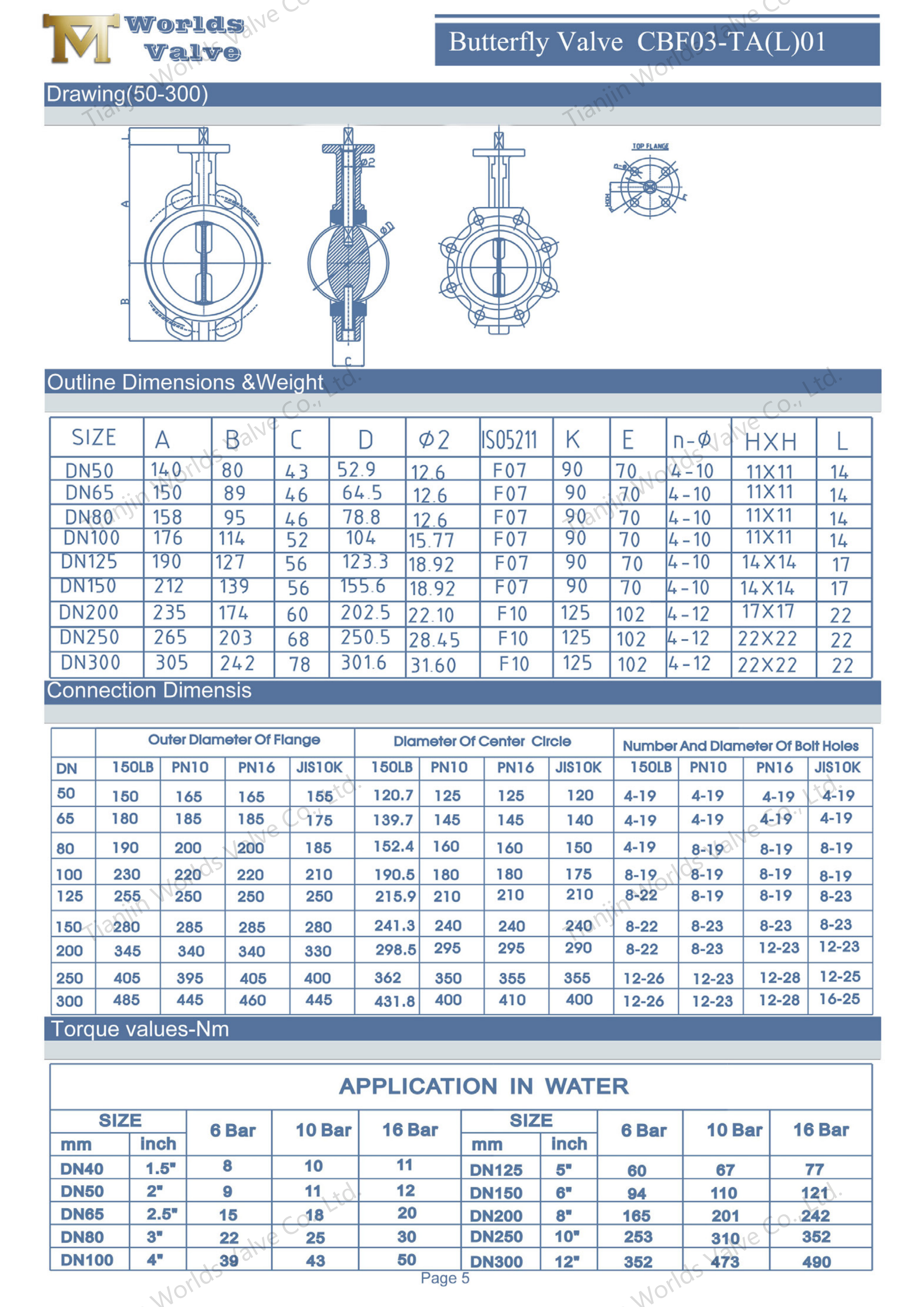

CBF03-TA01- Manuel d'utilisation et d'entretien TÉLÉCHARGER

Principales caractéristiques et avantages :

1. Construction à deux tiges (deux pièces) pour une fiabilité améliorée

• Contrainte de torsion réduite : les sections supérieure et inférieure de la tige répartissent le couple plus uniformément, minimisant ainsi la concentration des contraintes et réduisant le risque de défaillance de la tige.

• Alignement précis des disques : la conception en deux parties garantit un centrage constant du disque dans le siège, réduisant ainsi l'usure inégale et maintenant l'intégrité de l'étanchéité sur des milliers de cycles.

• Maintenance simplifiée : la configuration à deux tiges permet un démontage plus facile pendant l'entretien, car la tige supérieure peut être retirée sans désengager complètement le disque.

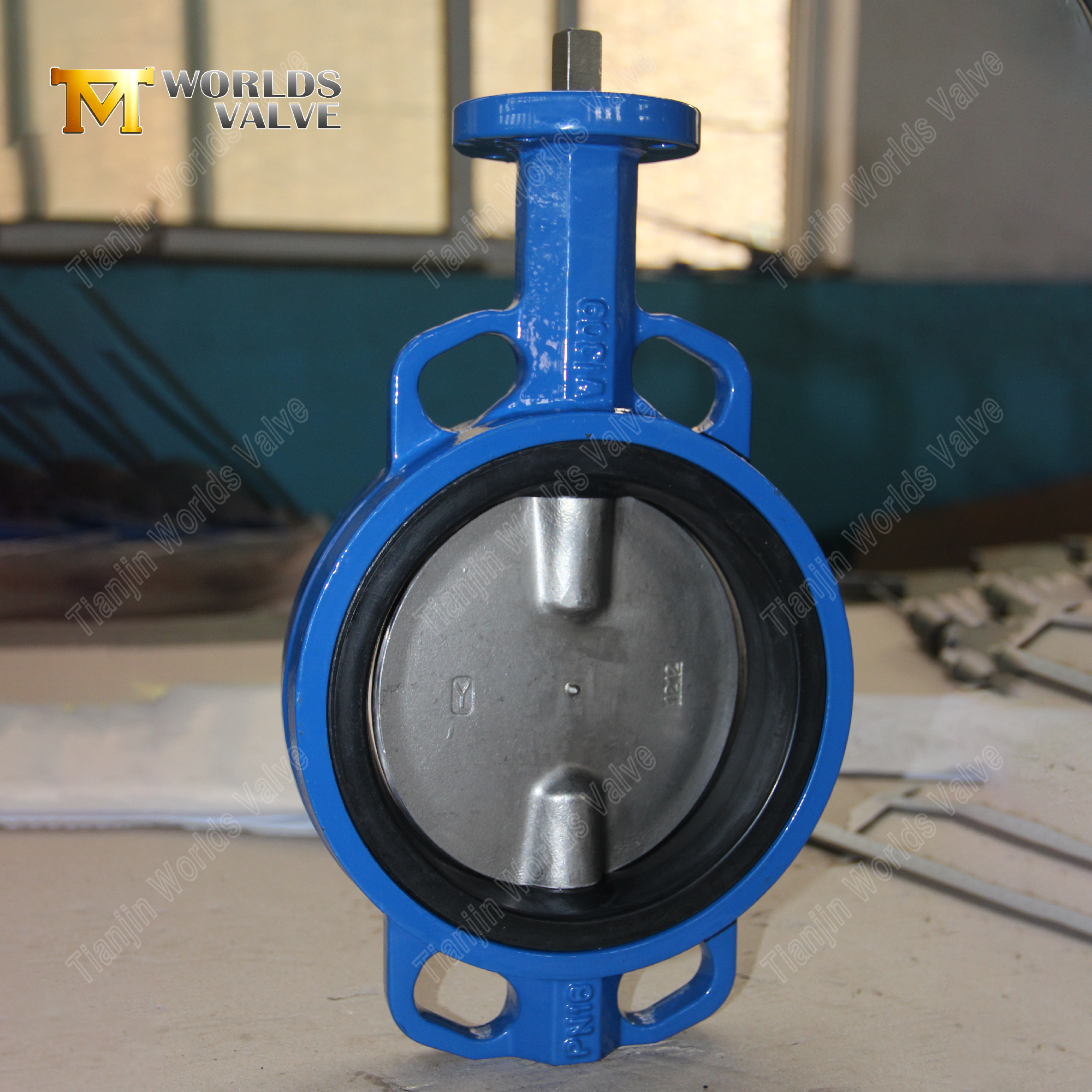

2. Siège rigide en EPDM pour des performances d"étanchéité constantes

• Support de siège rigide : le siège en EPDM est moulé avec un support dur qui empêche l'extrusion ou la déformation sous pression, maintenant la géométrie d'étanchéité au niveau complet PN16.

• Durée de vie prolongée : la conception de secours réduit la compression et la fatigue, permettant au siège de conserver son élasticité plus longtemps que les sièges en élastomère non soutenus.

• Arrêt étanche aux bulles : la combinaison du siège supporté et du disque de précision offre une fermeture fiable et sans fuite pour les services d'eau et d'air.

3. Corps de plaquette compact pour une installation peu encombrante

• Construction légère : le corps de la plaquette élimine le besoin de brides complémentaires, réduisant ainsi le poids global du système et les coûts de matériaux.

• Installation rapide par boulonnage : la vanne se centre entre les brides standard EN ou ANSI et est sécurisée avec des boulons traversants, minimisant ainsi le temps d'installation.

• Dimensions interchangeables : les dimensions face à face sont conformes aux normes ISO 5752 et EN 558 série 20, garantissant la compatibilité avec les configurations de tuyauterie existantes.

4. Options de matériaux résistants à la corrosion

• Corps en fonte ductile avec revêtement époxy : Le corps GGG40 offre une résistance élevée et une résistance aux chocs, avec un revêtement époxy durable (250 μm) protégeant contre la corrosion atmosphérique et côté eau.

• Disque en acier inoxydable CF8M : le disque standard offre une bonne résistance à la corrosion pour l'eau traitée et les produits chimiques doux.

• Matériaux de disque personnalisables : les options incluent des disques en bronze d'aluminium, en acier inoxydable duplex, avec revêtement en nylon ou en PTFE pour les supports spécialisés.

Standard:

Pourquoi choisir la valve du monde de Tianjin ?

• Conçu pour la durabilité : nos conceptions de sièges à deux tiges et à dossier rigide reflètent un engagement envers la fiabilité mécanique et la longue durée de vie.

• Expertise en fabrication OEM : En tant que fabricant OEM ciblé, nous offrons une qualité constante, des options de matériaux flexibles et la possibilité de personnaliser les normes de brides, les revêtements et l'emballage.

• Qualité certifiée : installation certifiée ISO 9001 avec CE, UKCA et autres options de certification disponibles sur demande.

• Expérience mondiale : fourniture de vannes dans plus de 50 pays avec une logistique fiable et un support de documentation professionnel.

Applications typiques :

• Usines de distribution et de traitement de l"eau

• Systèmes CVC (eau glacée, tours de refroidissement)

• Conduites d"aspiration et de refoulement de pompe

• Réseaux d"irrigation

• Circuits d’eau de procédés industriels

Conclusion:

La vanne papillon à plaquette à deux tiges avec siège EPDM à secours rigide de Tianjin Worlds Valve Co., Ltd. combine fiabilité mécanique et facilité d"entretien pratique. Sa conception de tige en deux parties réduit l"usure et garantit un alignement précis du disque, tandis que la construction du siège supporté maintient l"intégrité de l"étanchéité pendant des années de fonctionnement. Le classement PN16, la taille DN100 et le fonctionnement par levier en font un choix fiable pour l"eau et les applications industrielles générales.

Lorsque votre application exige une vanne papillon durable et facile d'entretien, choisissez Tianjin Worlds Valve Co., Ltd. Contactez-nous dès aujourd'hui pour les spécifications techniques, les options de personnalisation des matériaux ou un devis adapté à votre application.
