CBF02-TF01
OEM| ODM | WDS
| Quantité: | |
|---|---|

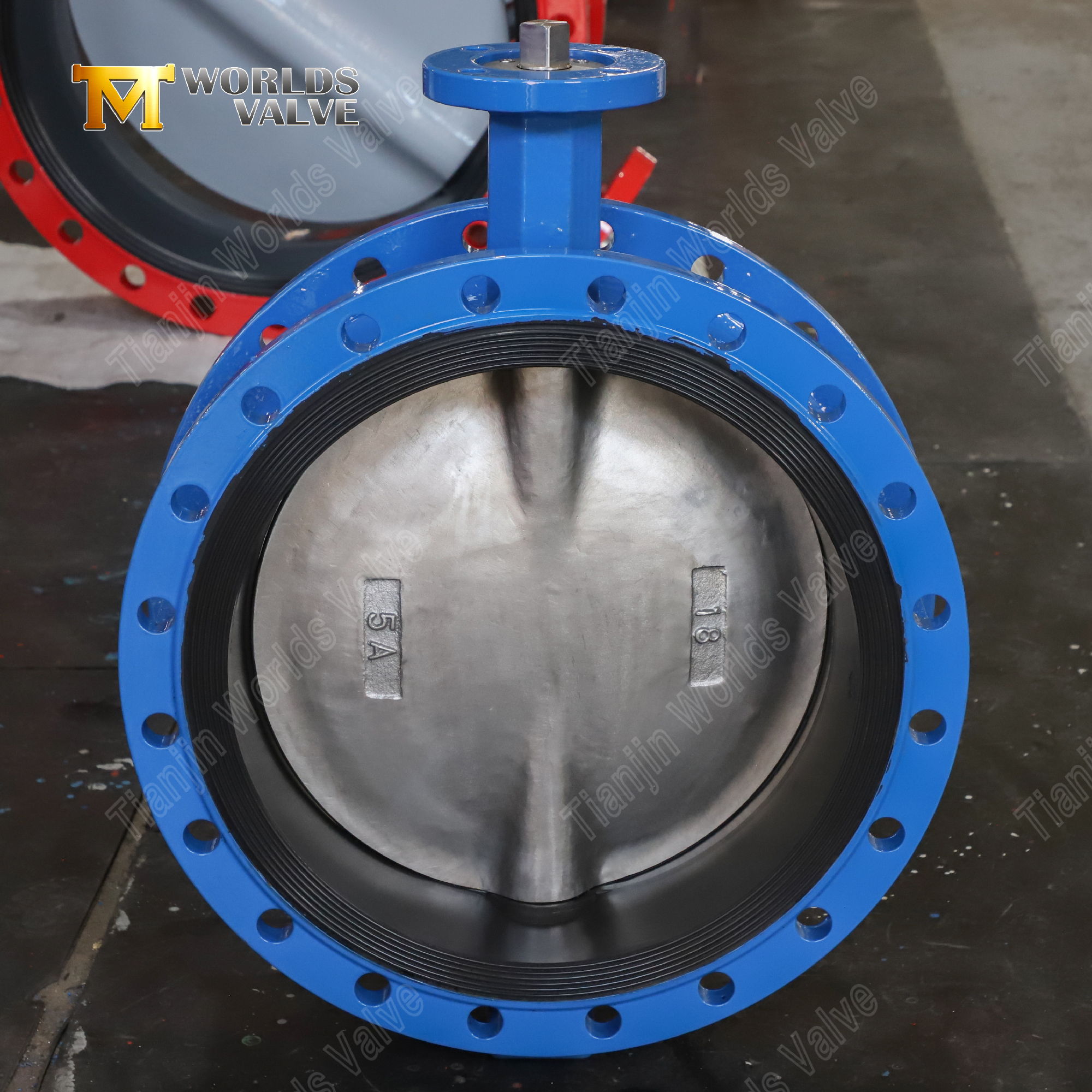

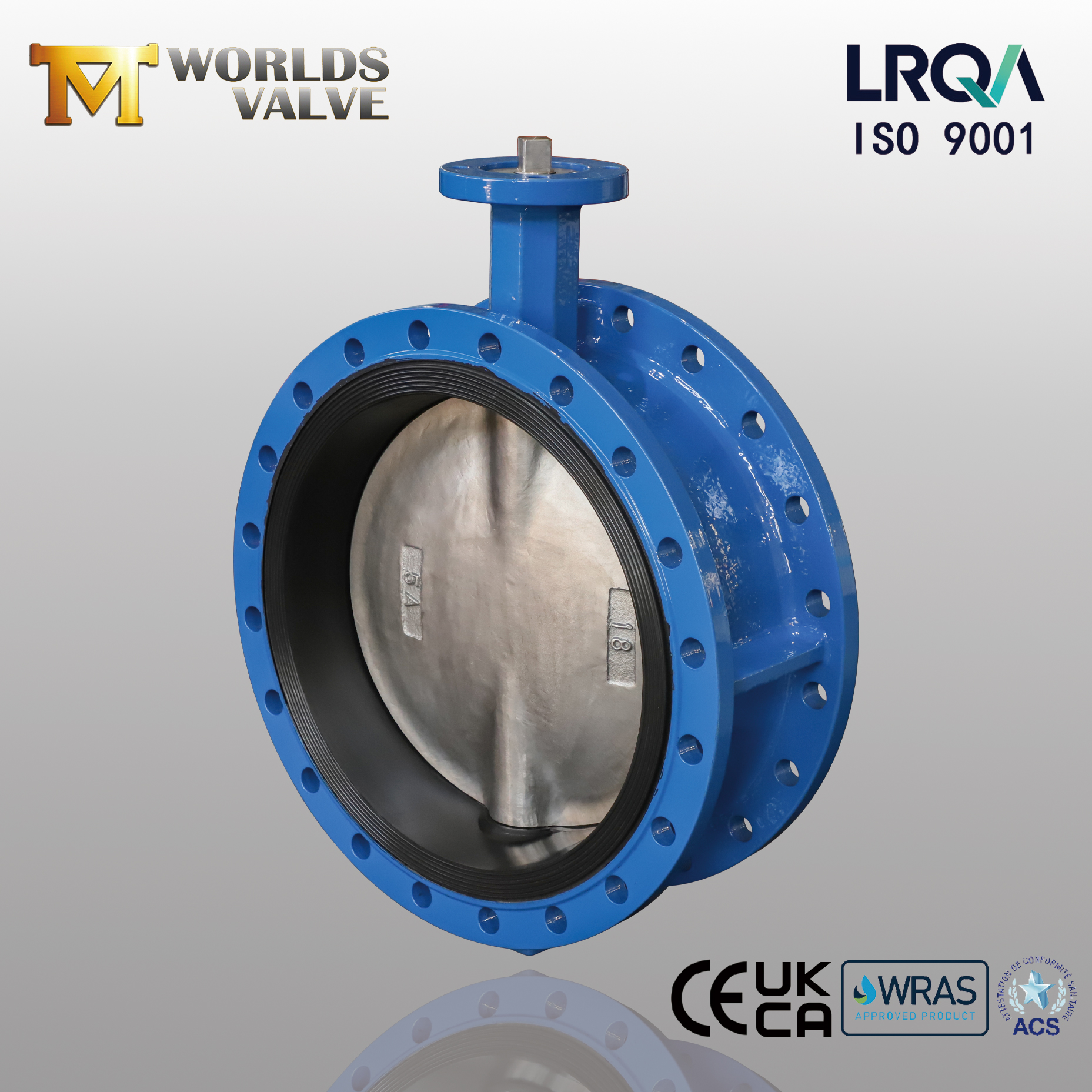

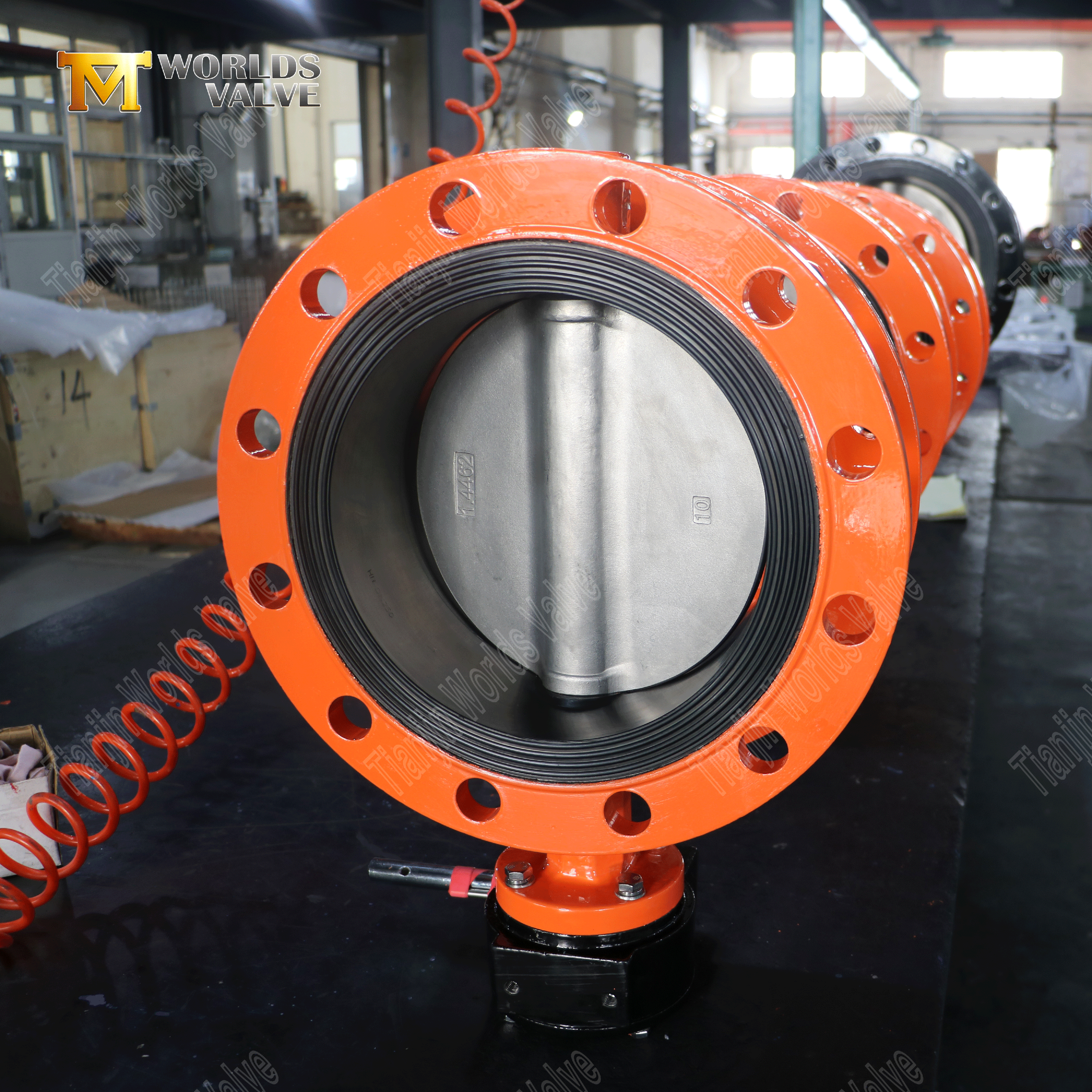

Vanne papillon à double bride 18 " avec disque super duplex et siège en caoutchouc vulcanisé | Bride supérieure ISO 5211
Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable
CBF02-TF01- Manuel d'utilisation et d'entretien TÉLÉCHARGER
Tous les principaux paramètres de cette vanne sont personnalisables pour répondre aux exigences spécifiques du projet :
Matériau du corps : La fonte ductile (GGG40) est proposée en option standard, avec un revêtement époxy appliqué pour la protection externe contre la corrosion. La couleur du revêtement est sélectionnable par le client – n’importe quelle couleur RAL ou personnalisée peut être spécifiée. Des matériaux de carrosserie alternatifs tels que l'acier au carbone (WCB), l'acier inoxydable (CF8, CF8M) ou d'autres alliages sont également disponibles sur demande.
Matériau du disque : Super duplex (5A) comme décrit ; d'autres matériaux de disque peuvent être fournis si spécifiés.
Élastomère du siège : EPDM, NBR ou Viton – choix du client.
Pression nominale : aucun défaut fixe – chaque commande est fabriquée selon la pression nominale requise, telle que PN10, PN16, PN25, classe 150, classe 300 ou autres.
Norme de bride : conforme aux spécifications du client (par exemple, EN 1092, ANSI B16.5, AS2129, etc.).
Gamme de tailles : 18 pouces (DN450) comme décrit ; d'autres tailles du DN50 au DN2000 sont également disponibles.
Corps à double bride : fournit une connexion rigide et boulonnée des deux côtés du pipeline, offrant une excellente stabilité mécanique pour les installations permanentes, les lignes à fortes vibrations et les services sans issue.
Siège en caoutchouc vulcanisé : L'élastomère est lié de manière permanente au corps lors de la vulcanisation, créant un joint étanche sans composants amovibles.

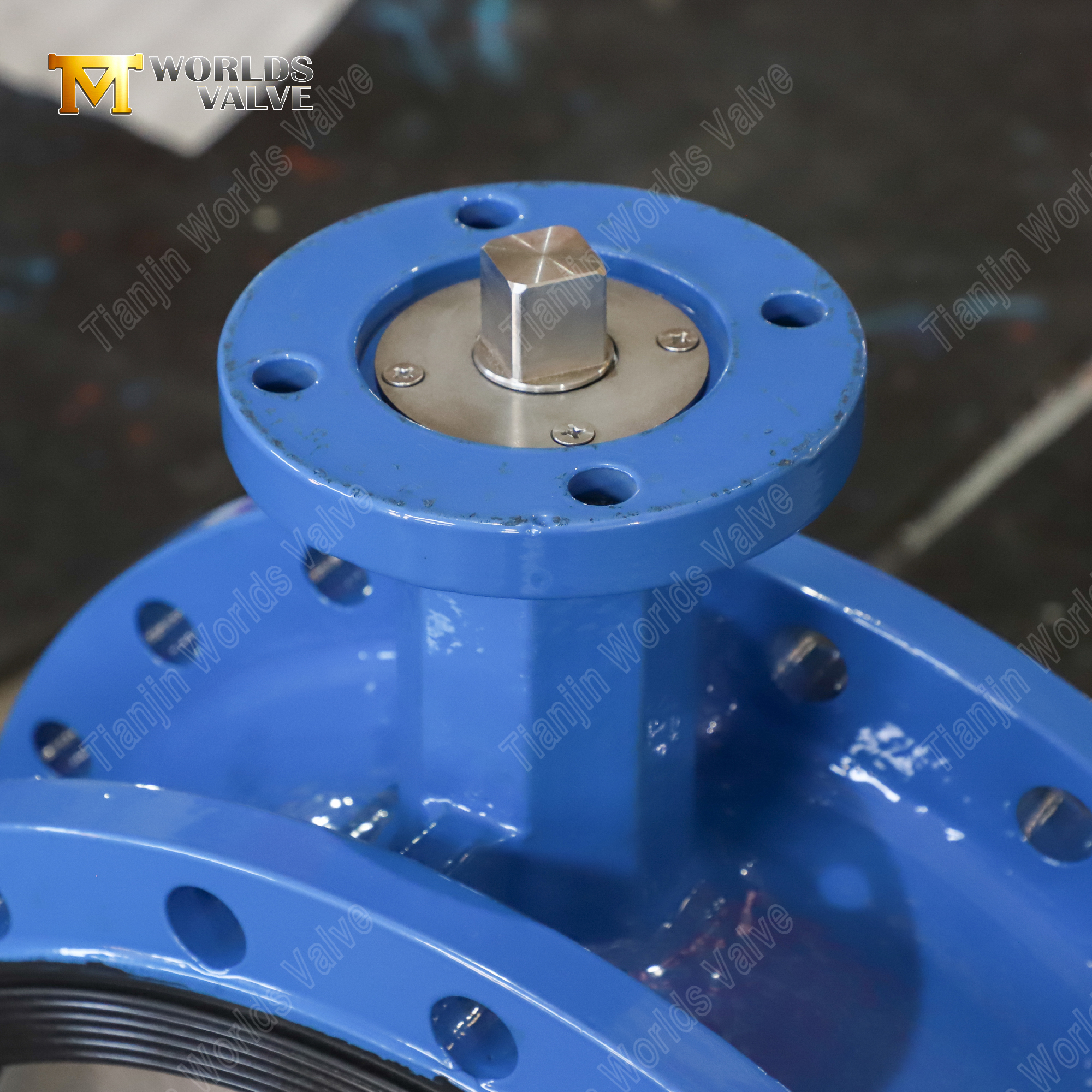

Bride supérieure ISO 5211 : la bride supérieure de la vanne est usinée selon les normes ISO 5211, permettant le montage direct d'actionneurs électriques, pneumatiques ou hydrauliques sans adaptateurs personnalisés, simplifiant ainsi l'intégration de l'automatisation.
Paramètre | Options disponibles |
Type de vanne | Vanne papillon à double bride (CBF02-TF01) |
Taille nominale | 18 pouces (DN450) – autres tailles disponibles |
Matériau du disque | Acier inoxydable super duplex (5A) |
Type de siège | Siège en caoutchouc vulcanisé (non remplaçable) |
Matériau du siège | EPDM, NBR ou Viton (au choix du client) |
Matériau du corps | Fonte ductile (avec revêtement époxy) ; WCB, CF8, CF8M également disponibles |
Couleur du revêtement époxy | Sélectionnable par le client (n"importe quelle couleur RAL ou personnalisée) |
Pression nominale | Sur mesure (PN10, PN16, Classe 150, etc.) |
Norme de bride | Personnalisé (EN 1092, ANSI B16.5, etc.) |
Bride supérieure | ISO 5211 (le client sélectionne) |
Plage de température | Dépend du matériau du siège choisi |
Médias typiques | Eau de mer, saumure, produits chimiques, huile, eau, etc. |
La vanne étant équipée d"un siège en caoutchouc vulcanisé, l"élastomère est lié de manière permanente au corps et ne peut pas être remplacé sur site. Pour les applications nécessitant une conception de siège remplaçable, veuillez contacter notre équipe technique pour discuter de configurations de vanne alternatives.
1. Nous fabriquons des vannes strictement selon les spécifications du client, tout en fournissant également des recommandations professionnelles sur la sélection et l"installation des matériaux pour garantir des performances optimales.
2. Notre expérience avec le super duplex (5A) et d’autres alliages de haute qualité garantit une application appropriée des matériaux dans les environnements difficiles.
3. Une documentation complète, y compris les certificats de matériaux et les rapports de tests, est fournie avec chaque commande.
4. Notre installation certifiée ISO 9001 prend en charge l"exportation mondiale, avec des certifications telles que CE, UKCA, WRAS et ACS disponibles sur demande.
Nous vous invitons à nous contacter pour un devis compétitif ou pour organiser une visite de notre usine. Notre équipe est prête à discuter des exigences de votre projet, à offrir un support technique et à démontrer nos capacités de fabrication en personne. dekai@worldsvalve.com
