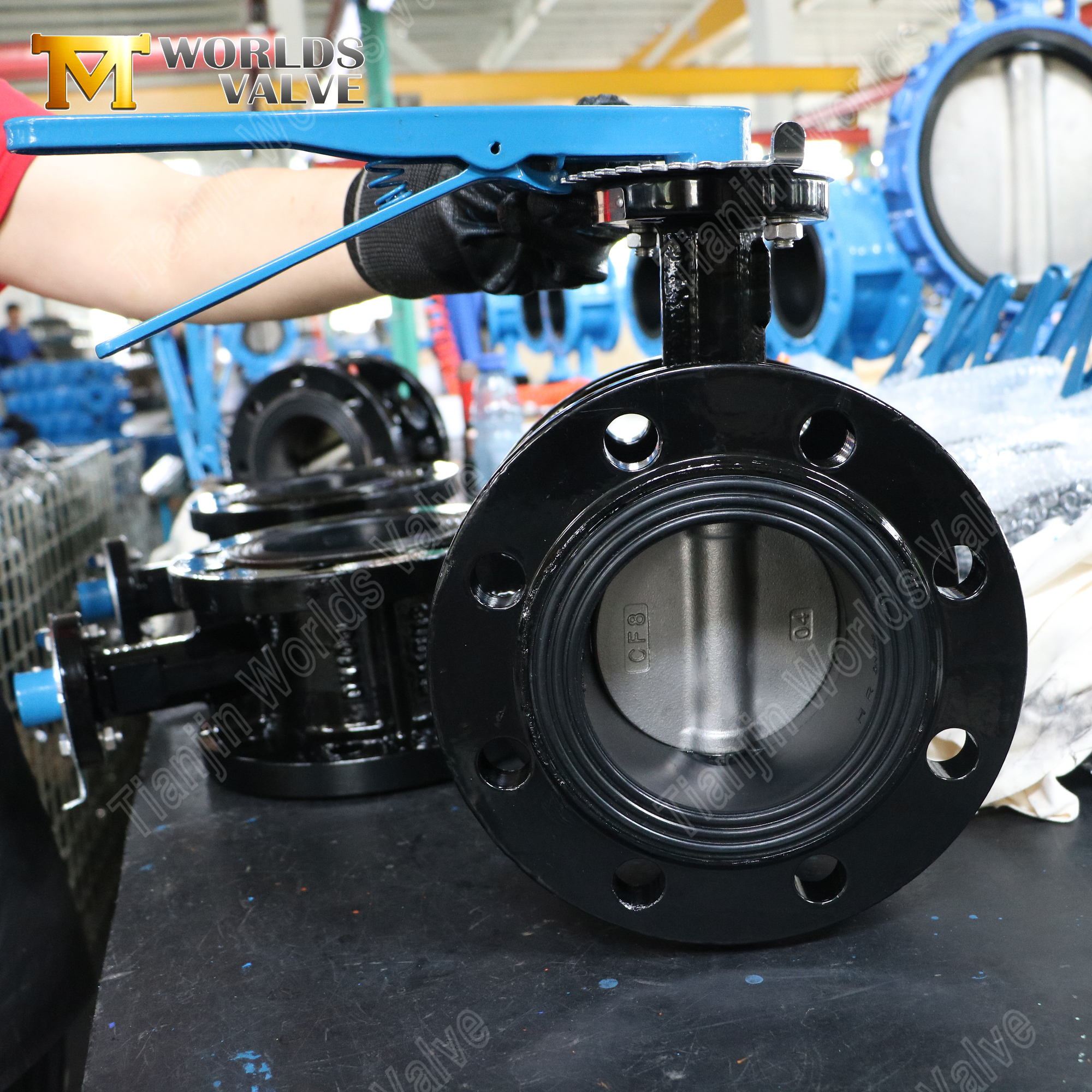

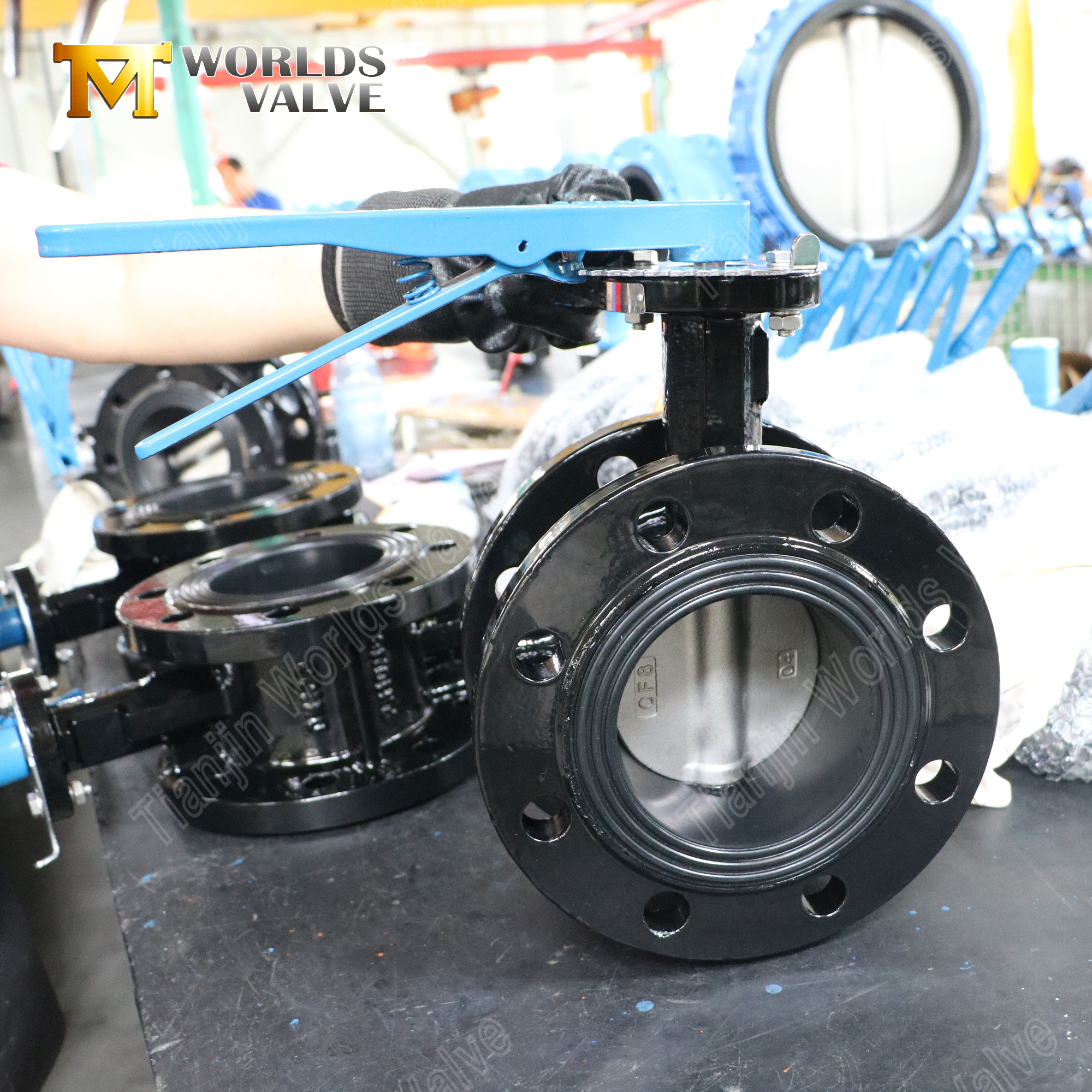

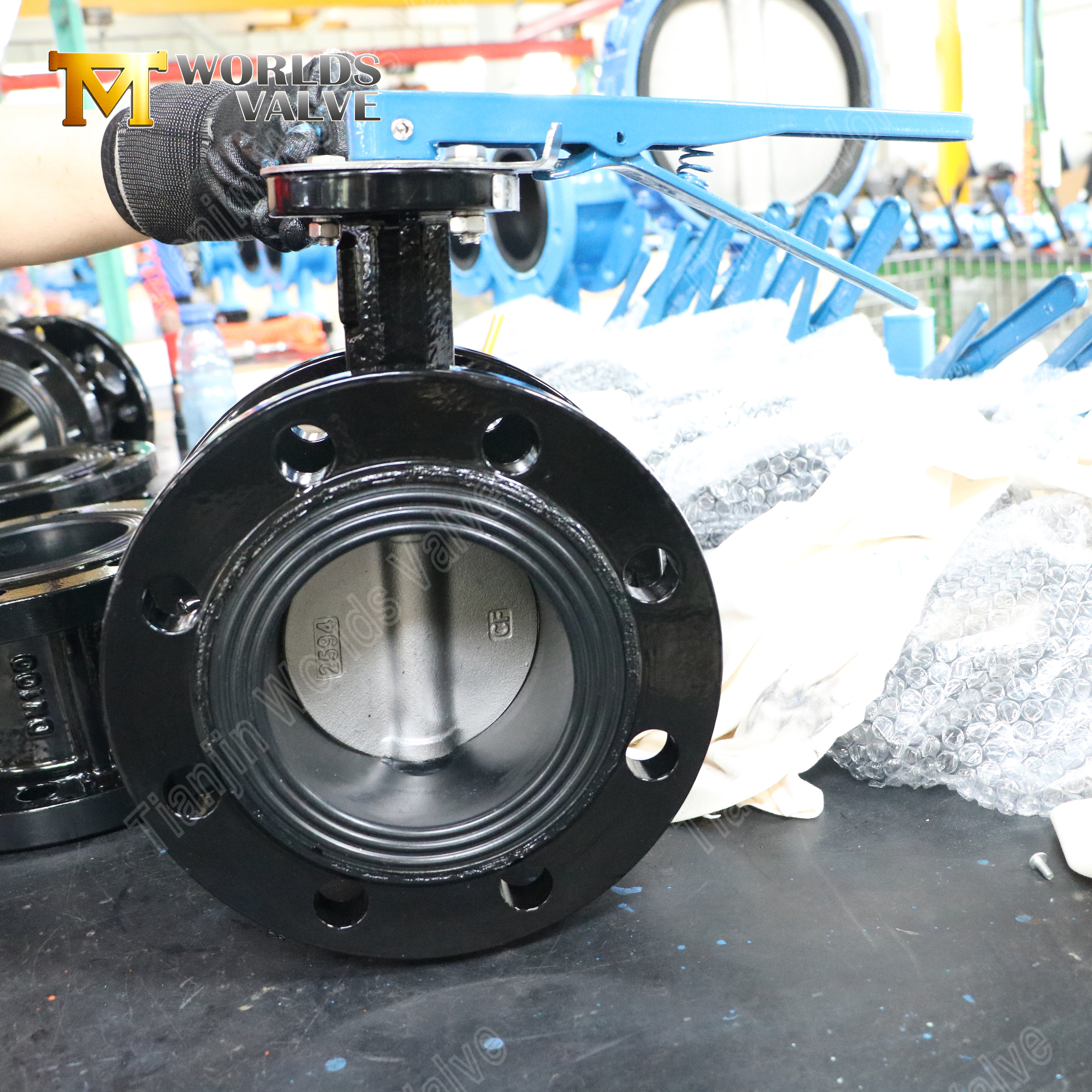

Vanne papillon à double bride de 4 pouces – disque CF8, siège vulcanisé, ISO 5211

Introduire:

Vanne papillon double | Corps en fonte ductile | Disque CF8 | Siège en caoutchouc vulcanisé | OIN 5211

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

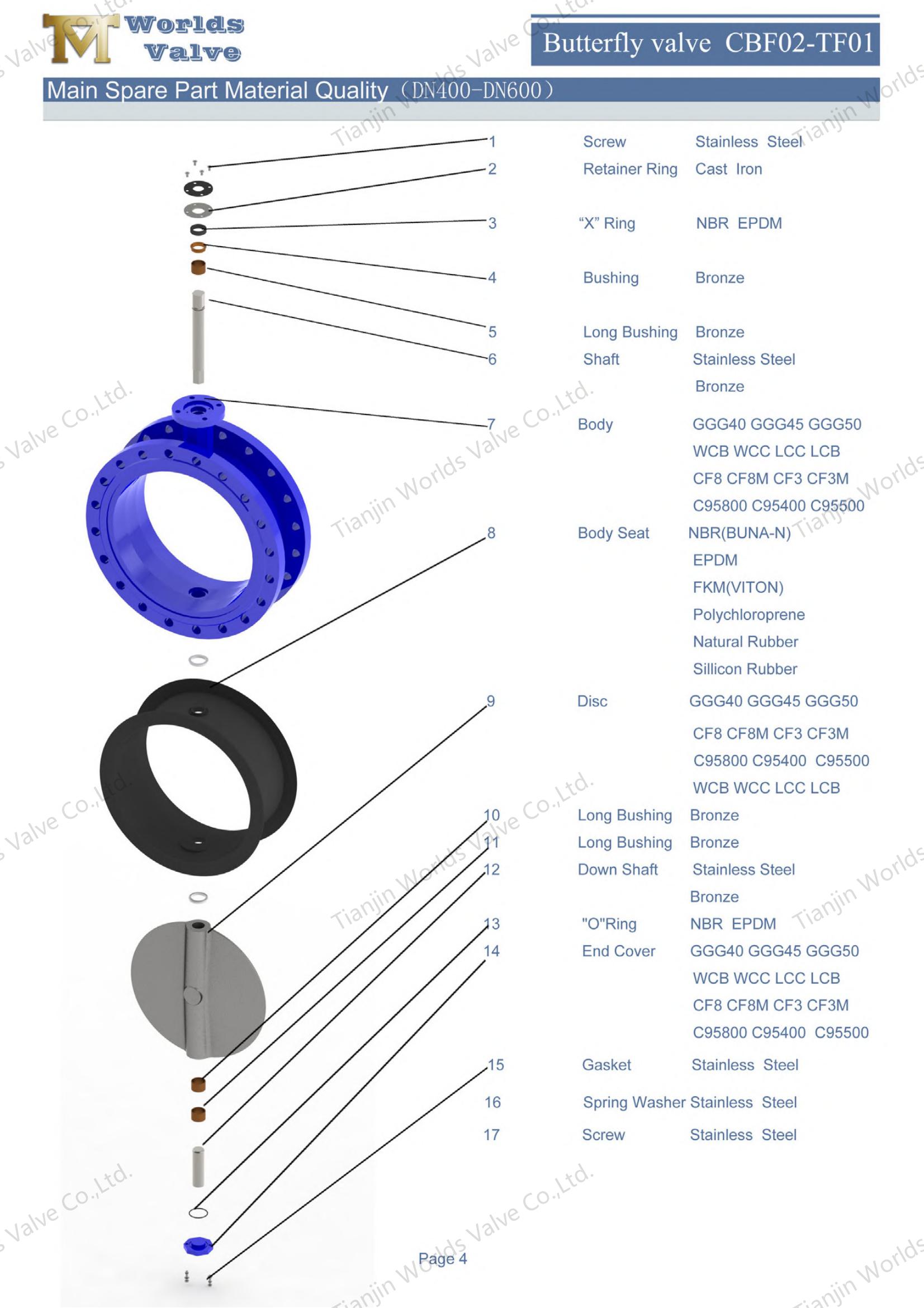

CBF02-TF01 - Informations détaillées sur le produit

Spécifications techniques

Ce modèle est configuré avec les paramètres suivants. Veuillez noter que chaque élément répertorié ci-dessous est personnalisable selon vos besoins spécifiques.

Principales caractéristiques et avantages

1. Conception de disque sans broches – hygiène supérieure et résistance à la corrosion

• Pas de crevasses pour les débris – Contrairement aux conceptions de disques traditionnelles qui utilisent des broches pour fixer le disque à la tige, la conception sans broches élimine les crevasses et les cavités exposées où les débris, les bactéries ou les milieux corrosifs peuvent s'accumuler.

• Empêche le piégeage de la corrosion – Les trous d’épingle et les crevasses sont des sites courants de corrosion par piqûres et fissures. La conception sans goupille supprime ces points vulnérables, prolongeant considérablement la durée de vie du disque et de la tige dans des environnements agressifs.

• Entretien facile – Sans broches susceptibles de se corroder ou de se desserrer, la maintenance est simplifiée et le risque de panne en service est réduit.

2. Connexion à double bride – rigidité maximale

• Brides intégrées aux deux extrémités – La vanne se boulonne directement aux brides de tuyau correspondantes des deux côtés, offrant ainsi la connexion la plus sûre et la plus rigide disponible.

• Service sans issue bidirectionnel – Prend en charge l’isolation et le retrait des sections de tuyaux de chaque côté tandis que la vanne reste fermée et scellée.

• Alignement plus facile – Les brides intégrées simplifient le montage et le centrage entre les brides du pipeline – pas de procédures d'alignement compliquées.

3. Matériau du corps : fonte ductile (GGG40)

• Haute résistance – La fonte ductile offre environ deux fois la résistance à la traction de la fonte grise, offrant ainsi des performances fiables sous les coups de bélier.

• Résistance aux chocs – La structure en graphite nodulaire offre une ténacité exceptionnelle, résistant aux chocs mécaniques et aux vibrations.

• Protection contre la corrosion – Combiné avec un revêtement époxy standard (250 μm minimum), le corps résiste à la corrosion dans les services d'eau et d'eaux usées.

4. Matériau du disque – Acier inoxydable CF8 (AISI 304)

• Bonne résistance à la corrosion – Le CF8 offre une résistance fiable à l’oxydation et à la corrosion dans l’eau, aux produits chimiques doux et à l’exposition atmosphérique.

• Non toxique et sûr – Convient pour l'eau potable et les applications de service général.

• Durable et léger – Offre une bonne résistance mécanique tout en gardant le poids du disque gérable pour un fonctionnement fluide.

5. Matériau du siège – Caoutchouc EPDM vulcanisé

• Chemin de fuite nul – Lié chimiquement au corps sans espaces ni crevasses entre le siège et le corps de la vanne, éliminant ainsi les chemins de fuite potentiels.

• Isolation complète du métal – Le revêtement vulcanisé encapsule entièrement toutes les surfaces métalliques mouillées, isolant complètement le corps en fonte ductile du fluide de traitement.

• Élimine les joints de bride – Le siège vulcanisé s'étend jusqu'au bord extérieur du corps de la vanne, servant de joint de bride intégré – un composant de moins à tomber en panne.

6. Bride supérieure ISO 5211 – prête pour l"automatisation

• Interface standardisée – Le support de montage ISO 5211 permet une installation facile d'actionneurs électriques, pneumatiques ou hydrauliques à l'avenir – aucun support personnalisé ni modification n'est requis.

• Fonctionnement du levier manuel – Comprend une plaque de verrouillage pour le verrouillage de position, offrant un contrôle manuel simple et fiable pour les vannes de 4 pouces.

• Chemin de mise à niveau facile – Lorsque votre système a besoin d'automatisation, retirez simplement le levier manuel et le boulon sur un actionneur – la vanne est déjà préparée.

Applications typiques

Grâce à sa construction robuste et à ses options de matériaux entièrement personnalisables, cette vanne papillon à double bride est largement utilisée dans diverses industries :

• Approvisionnement et distribution d'eau – Conduites d'eau municipales, stations de pompage, réseaux de distribution.

• Traitement des eaux usées –Conduites d’égouts, usines de traitement, systèmes d’effluents.

• Systèmes CVC – Eau glacée, eau chaude, systèmes de tour de refroidissement.

• Traitement chimique – Fluides corrosifs, acides, alcalis (avec disque CF8 et siège vulcanisé).

• Agroalimentaire – Applications sanitaires où une conception sans crevasses est essentielle.

• Processus industriels –Conduites d’eau industrielles générales, eau de refroidissement, fluides de procédé.

Pourquoi choisir la valve du monde de Tianjin ?

1. Qualité certifiée LRQA – Notre certification ISO 9001 : 2015 est délivrée par LRQA, un organisme de certification de confiance mondiale, démontrant notre engagement en faveur de l'amélioration continue et de la gestion des risques.

2. Expertise en matière de conception de disques sans broches – Nous sommes spécialisés dans les conceptions de disques sans broches qui éliminent les crevasses et les pièges à corrosion, offrant ainsi une hygiène et une longévité supérieures pour les applications exigeantes.

3. Expertise en matière de sièges remplaçables – Notre conception de siège réparable sur site signifie que vous pouvez échanger les sièges EPDM sans retirer la vanne de la conduite, réduisant ainsi les temps d'arrêt et les coûts de maintenance.

4. Spécialistes des sièges vulcanisés – Notre conception de siège vulcanisé collé au corps offre une étanchéité sans fuite et élimine le besoin de joints de bride séparés, réduisant ainsi le temps d'installation et les points de défaillance potentiels.

5. Personnalisation complète – Matériaux, normes de brides (ANSI, DIN, JIS, BS), revêtements (n'importe quelle couleur RAL), actionneurs – nous construisons selon vos spécifications.

6. Plus de 19 ans d'expérience en exportation – Logistique fluide et support après-vente dans plus de 50 pays, dont l'Europe, les Amériques, le Moyen-Orient et l'Asie du Sud-Est.

7. Traçabilité à 100 % – Chaque vanne est accompagnée de certificats de matériaux et de rapports de tests de pression, sans exception.

8. Délai d'exécution rapide – Chef de projet dédié ; délai de livraison typique de 15 à 40 jours. Visites d'usine bienvenues à Tianjin.

Entrez en contact – Personnalisez votre vanne à double bride dès aujourd"hui :

Que vous ayez besoin de cette configuration de 4 pouces, d"une taille différente, d"un actionnement automatisé ou d"un ensemble complet de vannes pour un projet à grande échelle, nous sommes prêts à construire selon vos spécifications.

Envoyez-nous simplement :

• Taille requise et pression nominale

• Type de support et température de fonctionnement

• Combinaison de matériaux préférée (corps / disque / siège)

• Type d"actionneur (manuel, à engrenages, électrique, pneumatique, hydraulique)

• Norme de bride et perçage (ANSI, DIN, JIS, BS)

• Quantité cible et port de destination

Notre équipe vous répondra dans les 24 heures avec un devis et une proposition d"ingénierie.

Nous acceptons également les visites d’usines : venez voir comment nous fabriquons vos vannes à Tianjin, en Chine.

Contactez-nous maintenant et construisons votre vanne ensemble.
