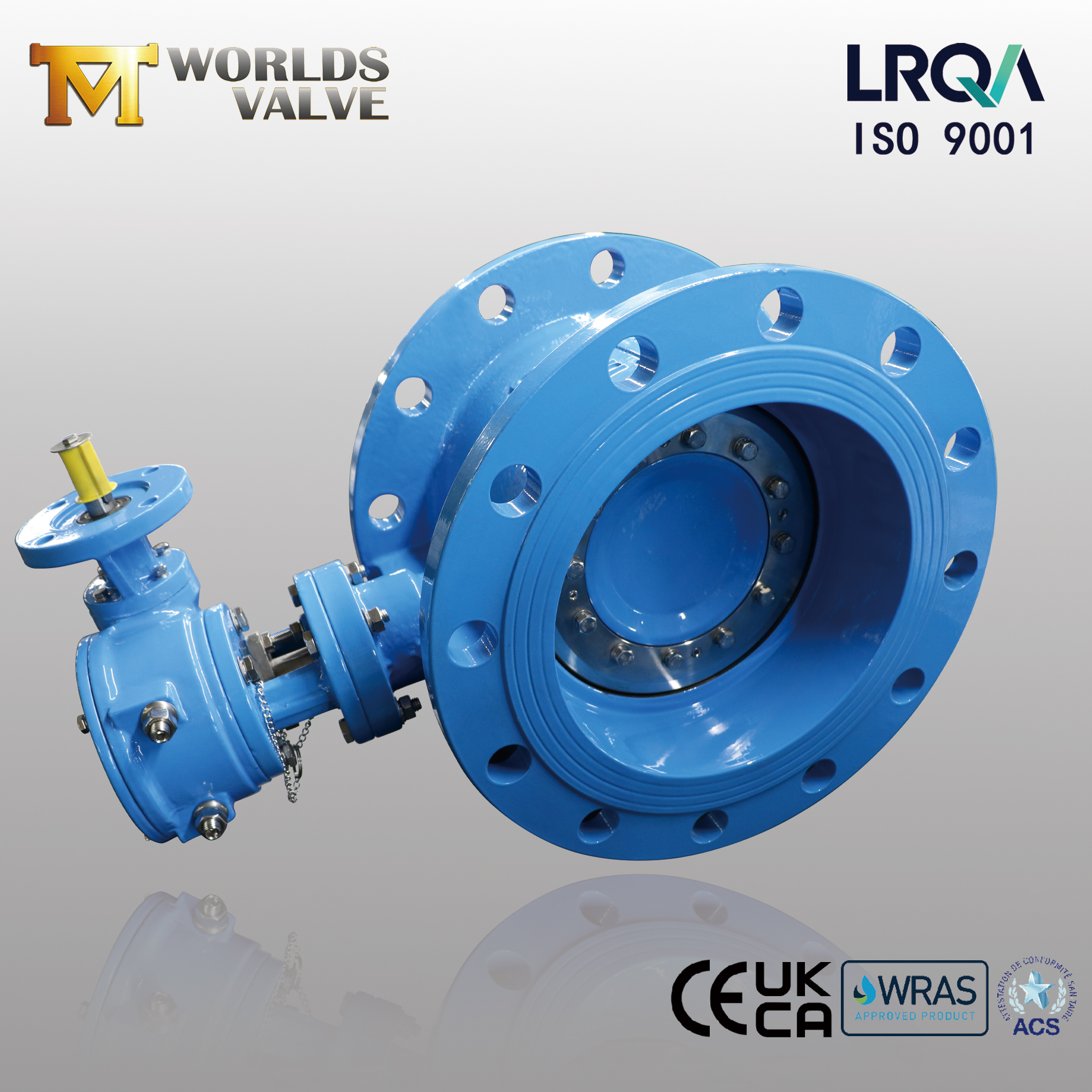

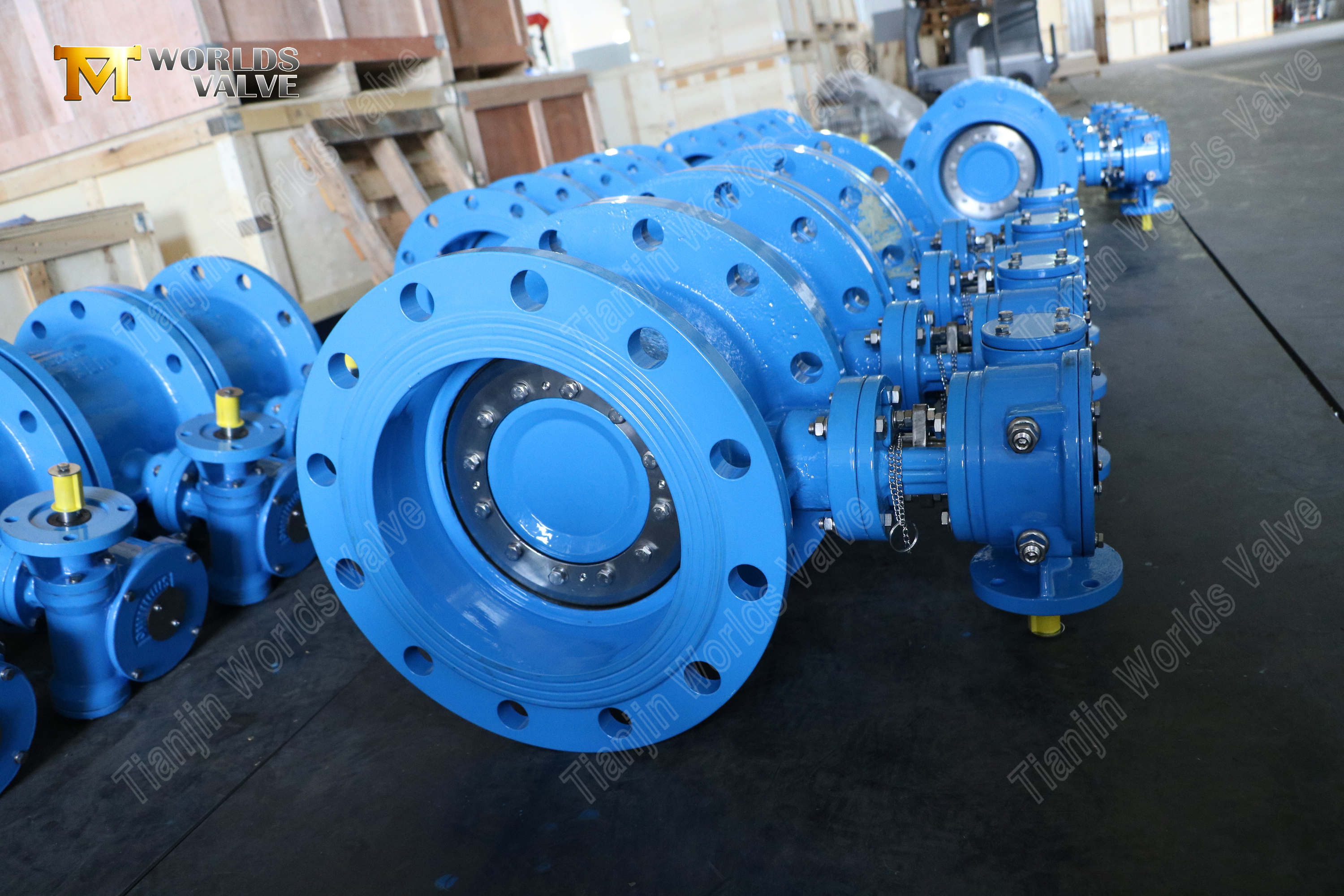

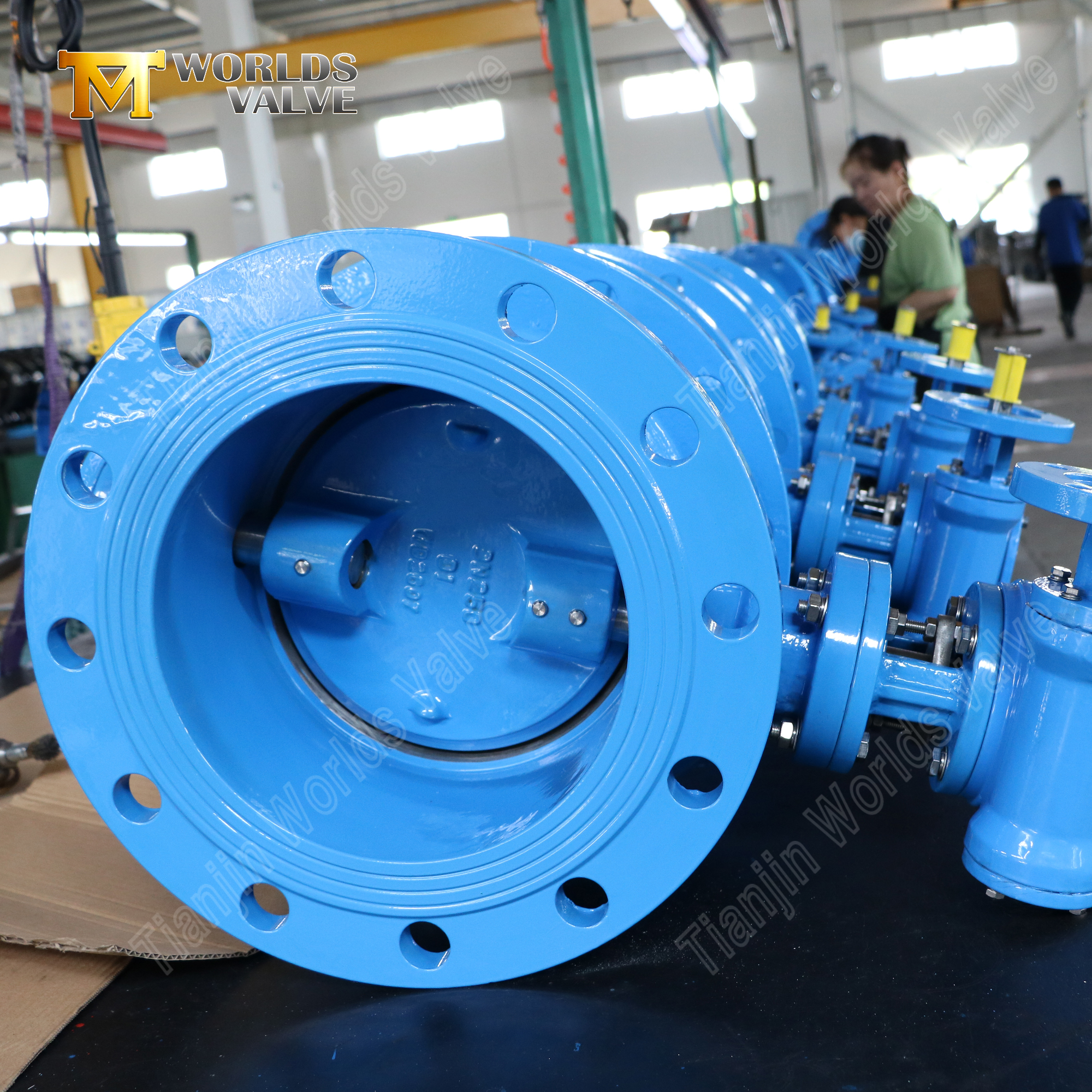

Vanne papillon à double excentration avec actionneur électrique et volant – faible couple, longue durée de vie

Présentation du produit

Une vanne papillon à double excentration, également connue sous le nom de vanne papillon à double excentrique, représente une avancée significative par rapport aux conceptions concentriques traditionnelles. Dans une vanne concentrique, le disque et le siège restent en contact constant tout au long du cycle d"ouverture et de fermeture, provoquant une friction continue qui entraîne une usure prématurée du siège et un couple de fonctionnement élevé. La conception à double décalage résout ce problème en décalant l"axe de la tige dans deux directions – à partir de l"axe central du disque et de l"axe central de la vanne – ce qui fait que le disque s"éloigne du siège immédiatement après son ouverture. Après seulement quelques degrés de rotation, la compression du joint est entièrement relâchée, éliminant la friction de glissement et offrant un couple de fonctionnement plus faible, une durée de vie prolongée du siège et une fermeture étanche aux bulles même après des milliers de cycles.

Ce modèle de 10 pouces comprend un corps et un disque en fonte ductile (EN-GJS-400-15), un siège en acier inoxydable 304, une tige SS420 et un actionneur électrique avec engrenage à vis sans fin et volant, fini avec un revêtement époxy RAL 5015. Disponible dans les tailles allant du DN100 au DN1800, cette vanne est idéale pour l"approvisionnement en eau, le traitement des eaux usées, la production d"électricité et les applications industrielles. En tant que fabricant OEM certifié ISO 9001:2015 avec plus de 19 ans d"expérience à l"exportation, nous proposons des solutions entièrement personnalisables (matériaux, tailles, pressions nominales, normes de brides, revêtements et actionneurs), toutes adaptées à vos spécifications.

Introduire:

Vanne papillon à double excentration | Corps et disque DI| 304 Siège | Tige SS420 | FR 593

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

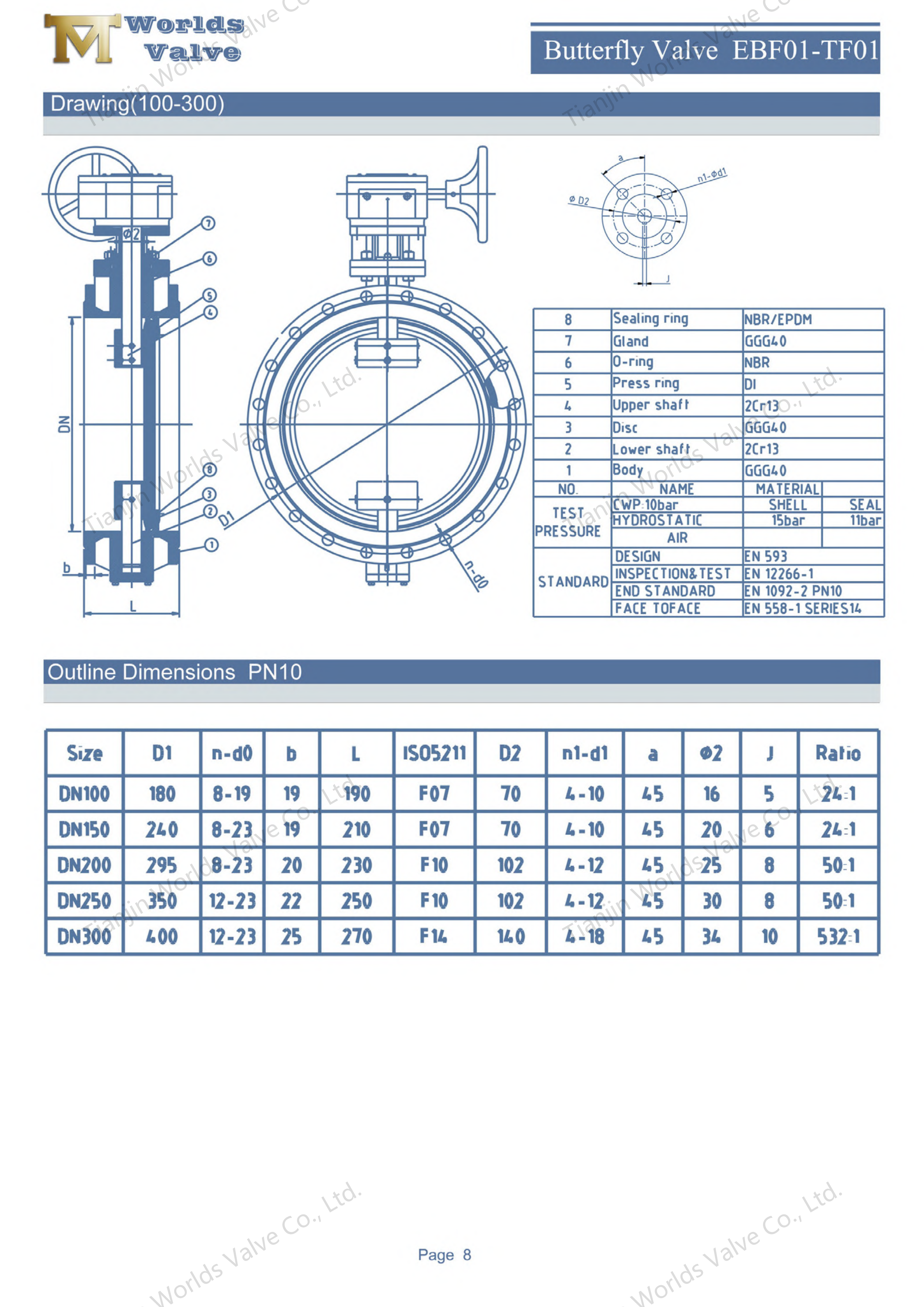

EBF01-TF01 - Informations détaillées sur le produit

Spécifications techniques

Principales caractéristiques et avantages

1. Conception à double décalage : moins de friction, durée de vie plus longue

• Élimine la friction de glissement – ​​La géométrie à double décalage fait que le disque se soulève du siège immédiatement lors de l'ouverture, éliminant ainsi le frottement continu qui use les vannes concentriques. Cela signifie une durée de vie du siège et du disque nettement plus longue.

• Couple de fonctionnement inférieur – La friction étant éliminée après seulement quelques degrés de rotation, la vanne nécessite beaucoup moins de couple pour fonctionner. Cela permet d'utiliser des actionneurs plus petits et plus économiques et un fonctionnement manuel plus fluide.

• Arrêt étanche aux bulles – La conception à double décalage garantit que le disque repose fermement contre le siège en acier inoxydable 304 lorsqu'il est fermé, offrant une étanchéité sans fuite certifiée API 598, même après des milliers de cycles.

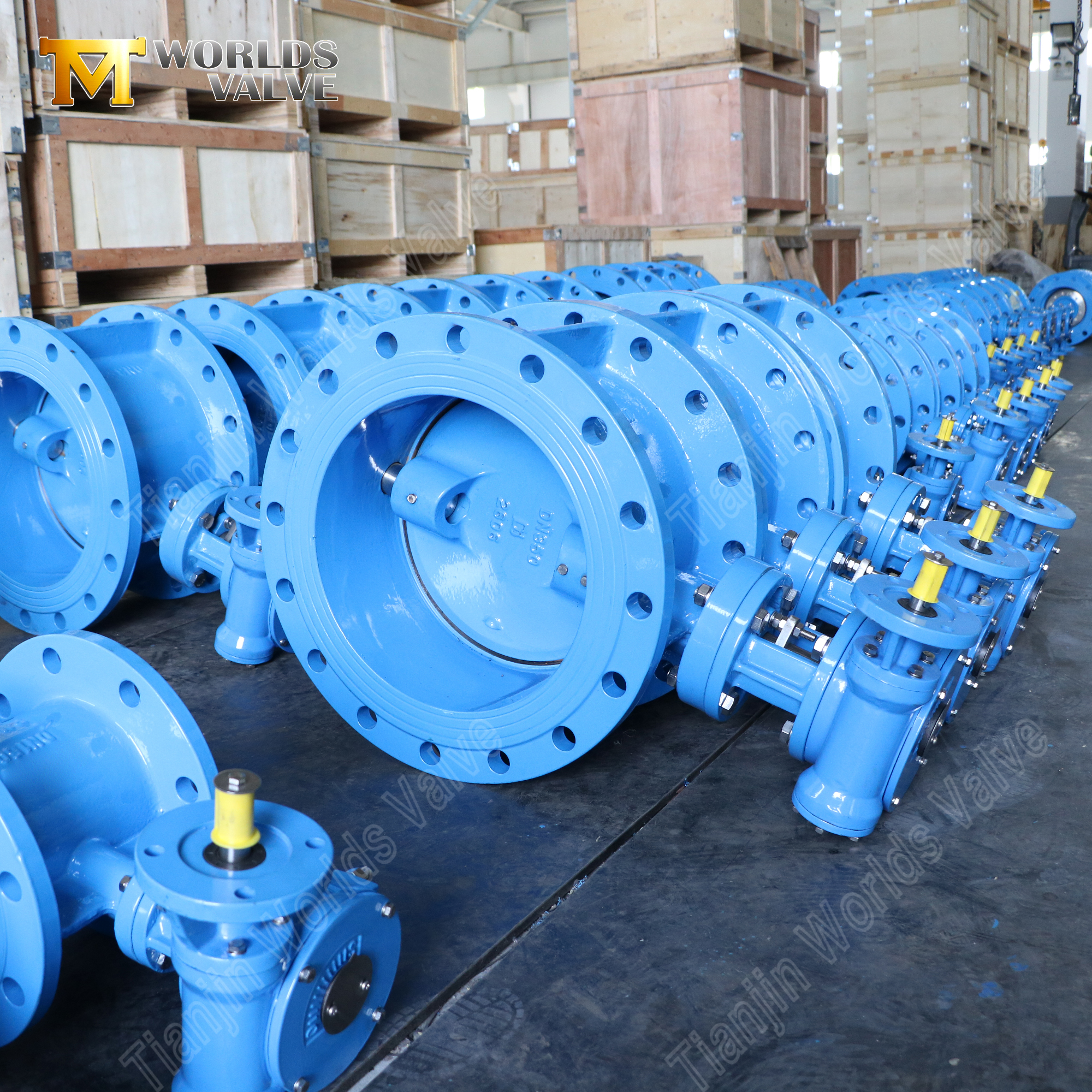

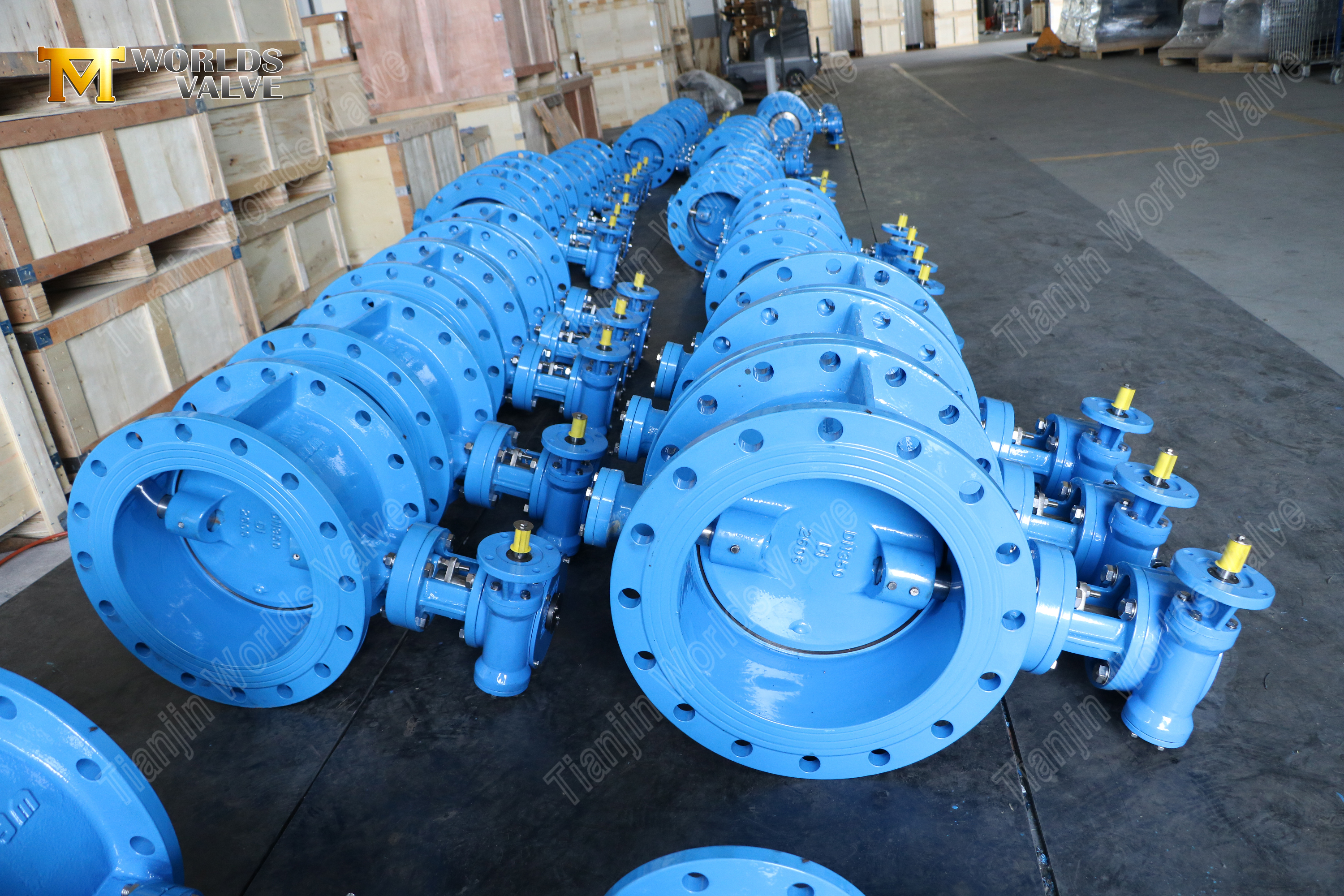

2. Connexion à double bride – rigidité maximale

• Brides intégrées aux deux extrémités – La vanne se boulonne directement aux brides de tuyau correspondantes des deux côtés, offrant la connexion la plus sûre et la plus rigide disponible – idéale pour les systèmes de grand diamètre et à haut débit.

• Service sans issue bidirectionnel – Prend en charge l’isolation et le retrait des sections de tuyaux de chaque côté tandis que la vanne reste fermée et scellée.

• Alignement plus facile – Les brides intégrées simplifient le montage et le centrage entre les brides du pipeline – pas de procédures d'alignement compliquées.

3. Matériau du corps et du disque – Fonte ductile EN-GJS-400-15 (GGG40)

• Haute résistance – Offre une résistance à la traction de ≥400 MPa et une limite d'élasticité de ≥250 MPa, offrant des performances fiables sous les coups de bélier.

• Excellent allongement – ​​Un allongement minimum de 15 % garantit que le matériau peut résister à la dilatation thermique et aux contraintes du pipeline sans se fissurer.

• Résistance aux chocs – La structure en graphite nodulaire offre une ténacité exceptionnelle, résistant aux chocs mécaniques et aux vibrations.

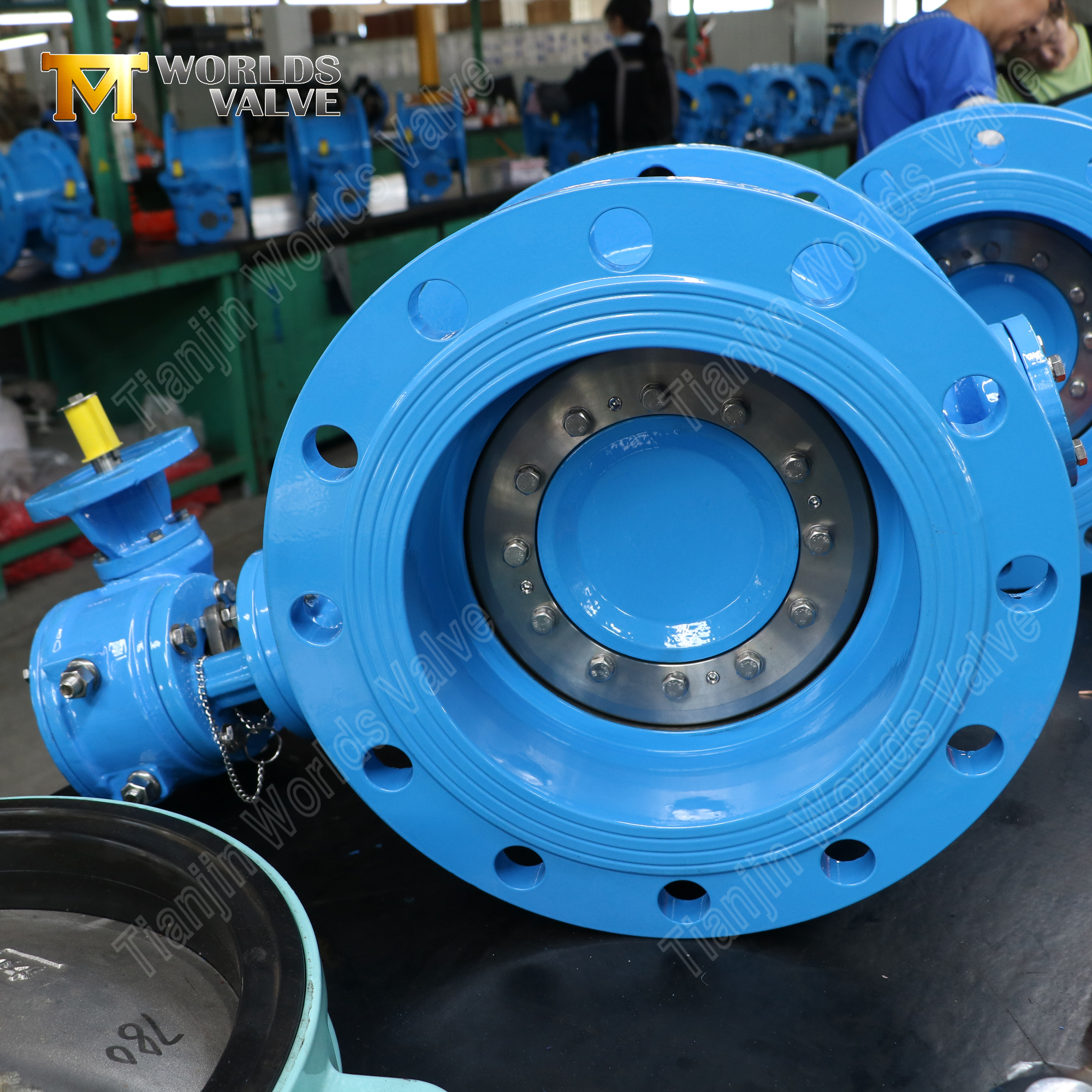

4. Matériau du siège : acier inoxydable 304

• Excellente résistance à la corrosion – L'acier inoxydable 304 résiste à l'oxydation et à la corrosion dans l'eau, les eaux usées et les environnements chimiques doux.

• Performances d'étanchéité dures durables – L'interface d'étanchéité métal sur métal offre une résistance à l'usure supérieure par rapport aux conceptions à siège souple, ce qui la rend idéale pour les températures plus élevées et les conditions de service exigeantes.

• Longue durée de vie – Le siège 304 conserve sa géométrie d'étanchéité sur des milliers de cycles, garantissant une fermeture étanche et constante.

5. Matériau de la tige : acier inoxydable SS420

• Haute résistance – Résistance à la traction nettement supérieure à celle de l'acier inoxydable 304/316, garantissant une transmission de couple fiable même dans les vannes de grand diamètre.

• Résistant à l'usure – La surface durcie résiste au grippage et au frottement lors de cycles répétés.

• Conception anti-éruption – Le mécanisme de rétention empêche l’éjection accidentelle de la tige en cas de coups de bélier.

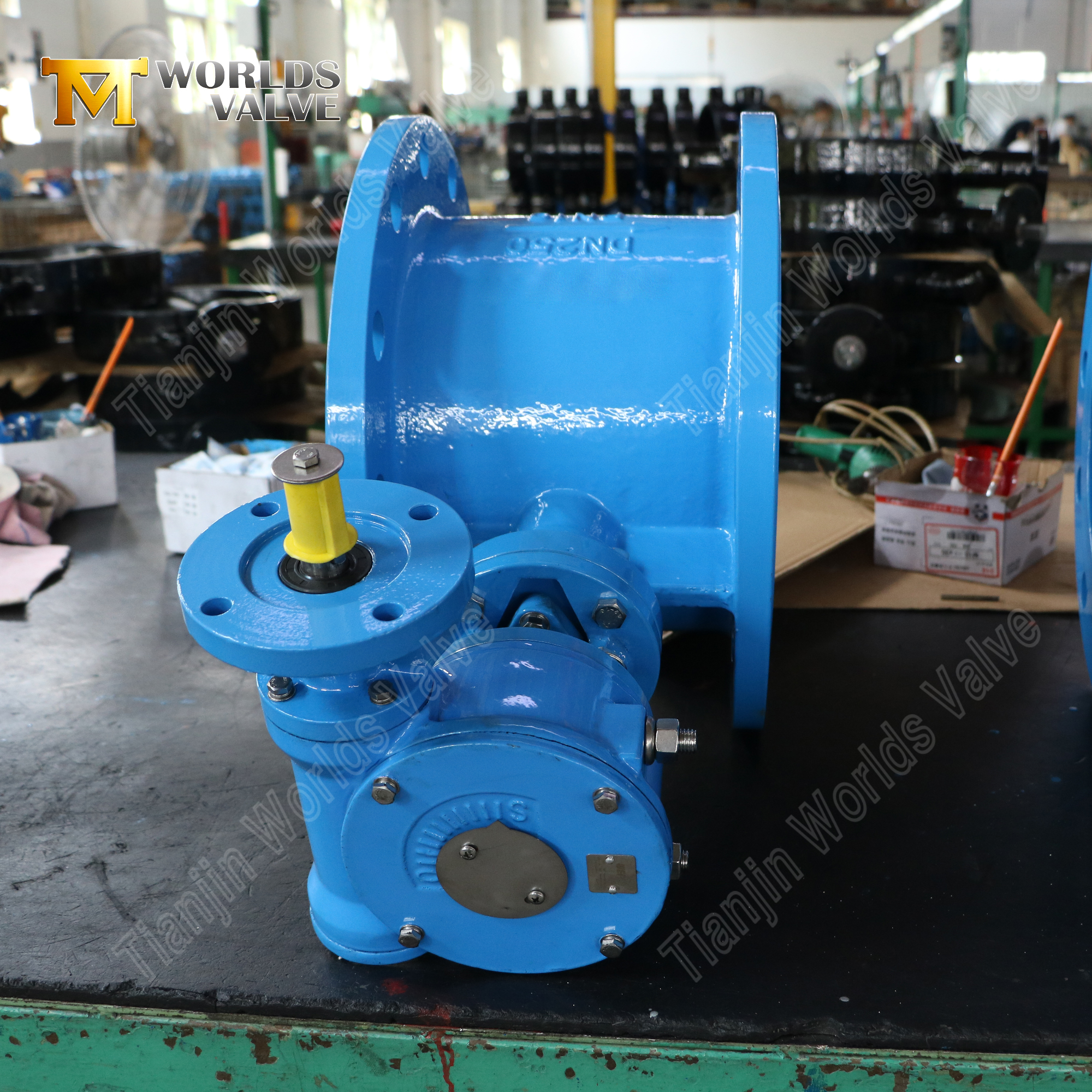

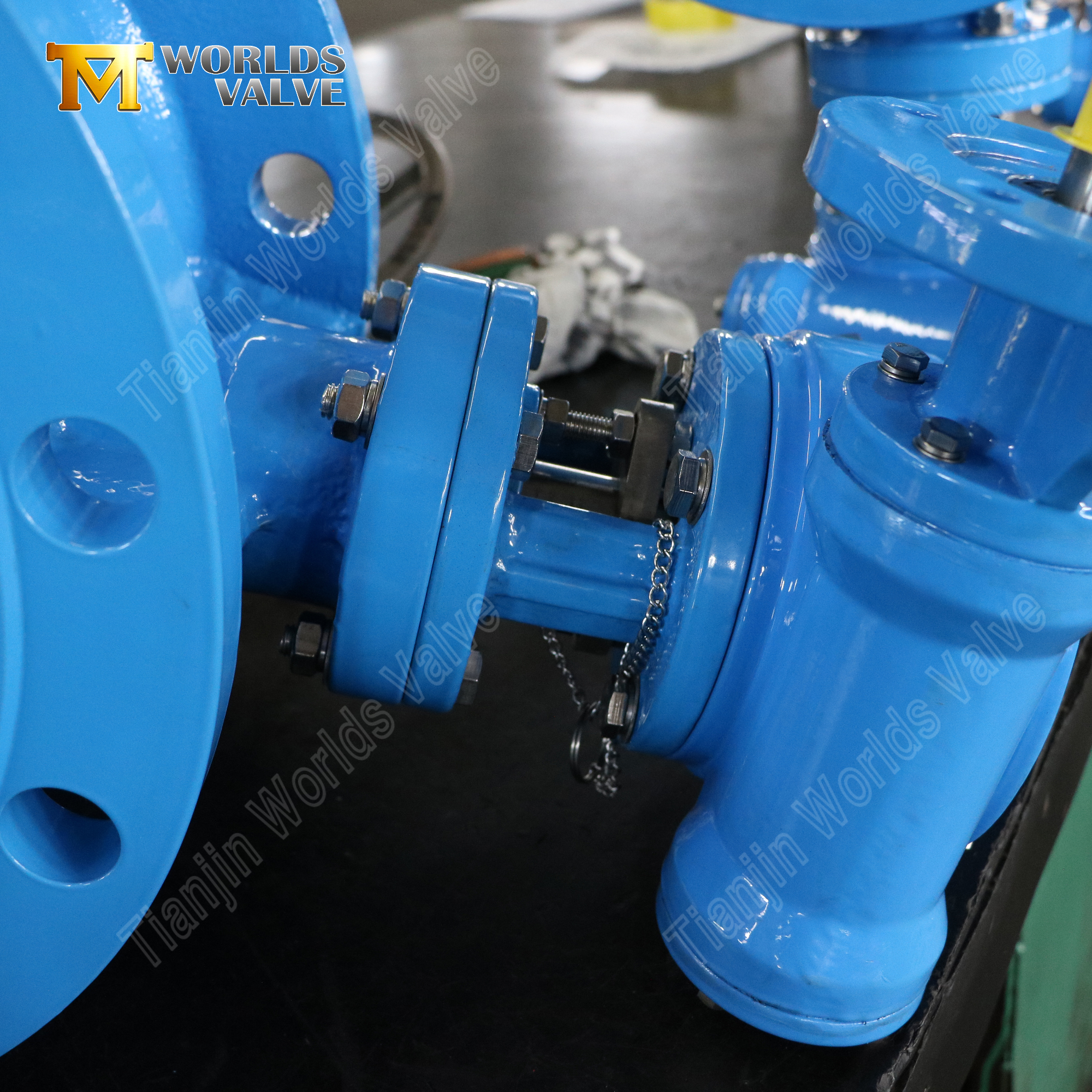

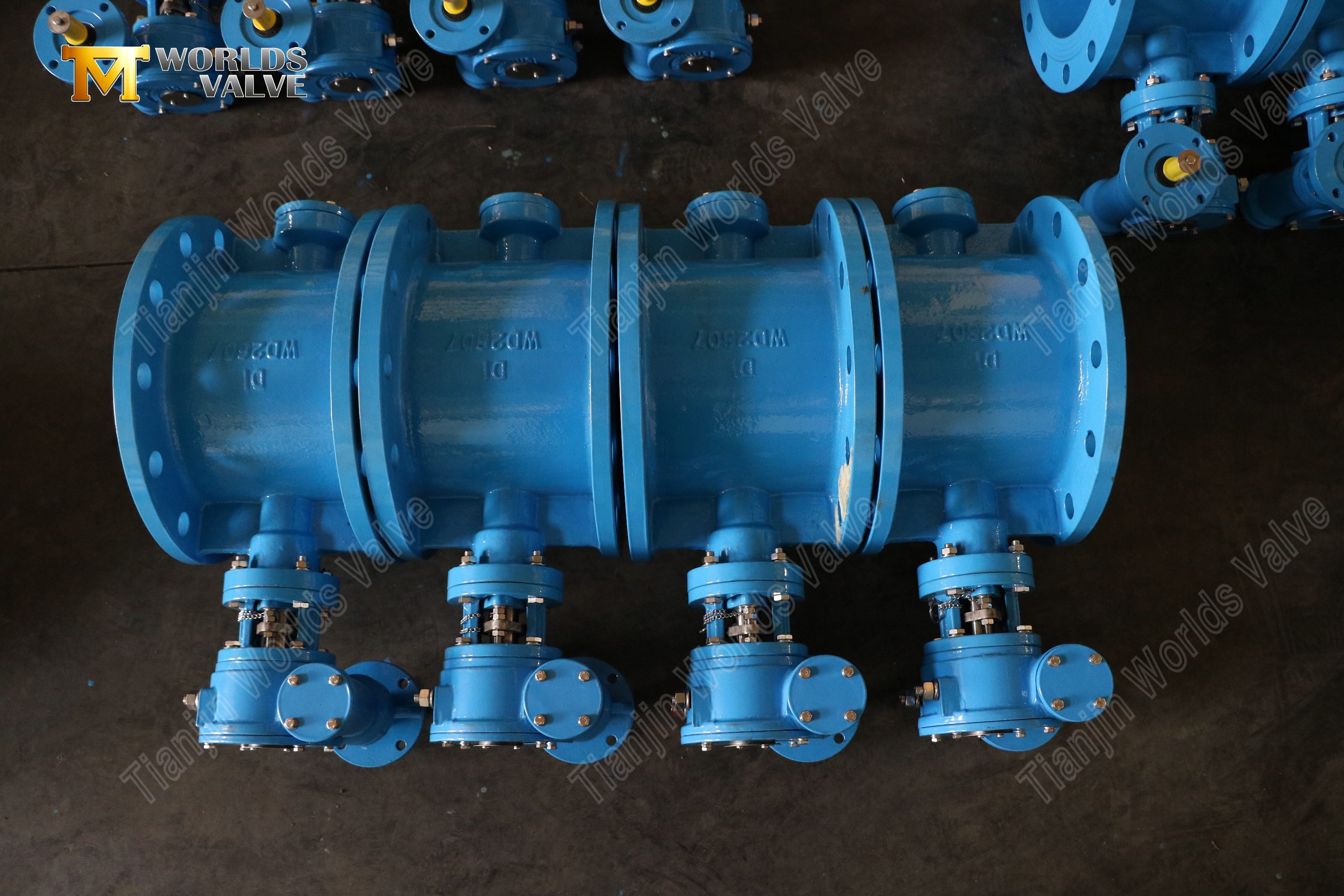

6. Actionneur électrique avec engrenage à vis sans fin et volant

• Automatisation électrique – Fournit un contrôle marche-arrêt ou modulant à distance avec un retour de 4 à 20 mA pour l'intégration PLC et SCADA.

• Multiplication du couple de l'engrenage à vis sans fin – L'engrenage à vis sans fin réduit les exigences de couple de fonctionnement, permettant un fonctionnement fluide et fiable, même dans les vannes de grand diamètre.

• Commande manuelle du volant – Comprend un volant pour un fonctionnement manuel en cas de panne de courant ou de maintenance – aucun outil spécial n'est requis.

• Montage ISO 5211 – La bride supérieure standardisée garantit la compatibilité avec une large gamme d'actionneurs.

Applications typiques

Pourquoi choisir la valve du monde de Tianjin ?

1. Qualité certifiée LRQA – Notre certification ISO 9001 : 2015 est délivrée par LRQA, un organisme de certification de confiance mondiale, démontrant notre engagement en faveur de l'amélioration continue et de la gestion des risques.

2. Spécialistes à double excentration – Nous possédons une vaste expérience dans la fabrication de vannes papillon à double excentration pour les projets d’eau, d’électricité et industriels dans le monde entier.

3. Large gamme de tailles – Du DN100 au DN1800, nous couvrons l’ensemble des exigences en matière de tuyauterie industrielle.

4. Personnalisation complète – Matériaux, normes de brides (ANSI, DIN, JIS, BS), revêtements (n'importe quelle couleur RAL), actionneurs – nous construisons selon vos spécifications.

5. Plus de 19 ans d'expérience en exportation – Logistique fluide et support après-vente dans plus de 50 pays, dont l'Europe, les Amériques, le Moyen-Orient et l'Asie du Sud-Est.

6. Traçabilité à 100 % – Chaque vanne est accompagnée de certificats de matériaux et de rapports de tests de pression, sans exception.

7. Délai d'exécution rapide – Chef de projet dédié ; délai de livraison typique de 15 à 40 jours. Visites d'usine bienvenues à Tianjin.

Entrez en contact – Personnalisez votre vanne à double excentration dès aujourd"hui :

Que vous ayez besoin de cette configuration de 10 pouces, d"une taille différente dans notre gamme DN100 à DN1800, d"un actionnement automatisé ou d"un ensemble complet de vannes pour un projet à grande échelle, nous sommes prêts à construire selon vos spécifications.

Envoyez-nous simplement :

• Taille requise et pression nominale

• Type de support et température de fonctionnement

• Combinaison de matériaux préférée (corps / disque / siège)

• Type d"actionneur (manuel, à vis sans fin, électrique, pneumatique, hydraulique)

• Norme de bride et perçage (ANSI, DIN, JIS, BS)

• Quantité cible et port de destination

Notre équipe vous répondra dans les 24 heures avec un devis et une proposition d"ingénierie.

Nous acceptons également les visites d’usines : venez voir comment nous fabriquons vos vannes à Tianjin, en Chine.
