Vanne papillon à extrémité rainurée en acier inoxydable - Corps CF8M, PN16, fabricant OEM

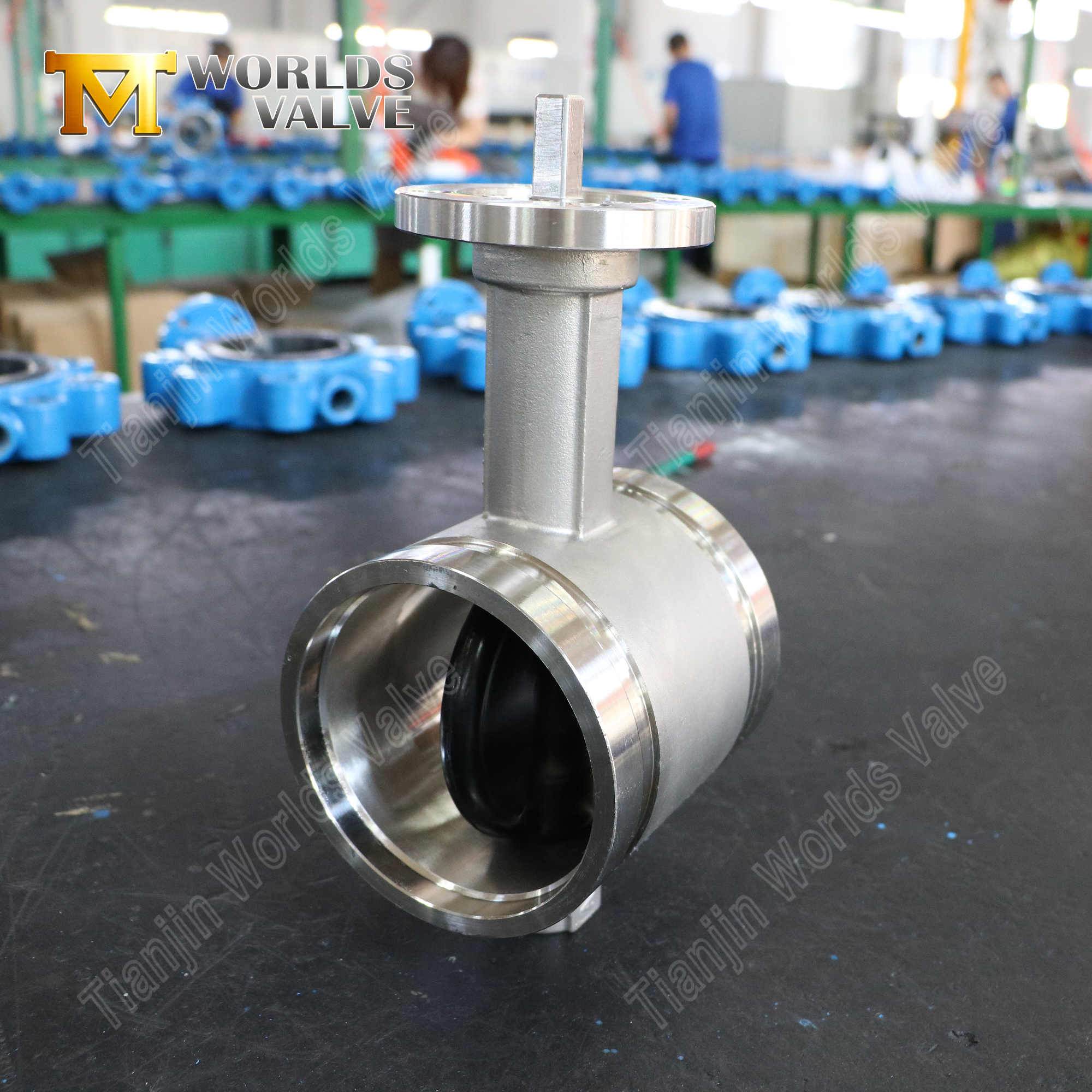

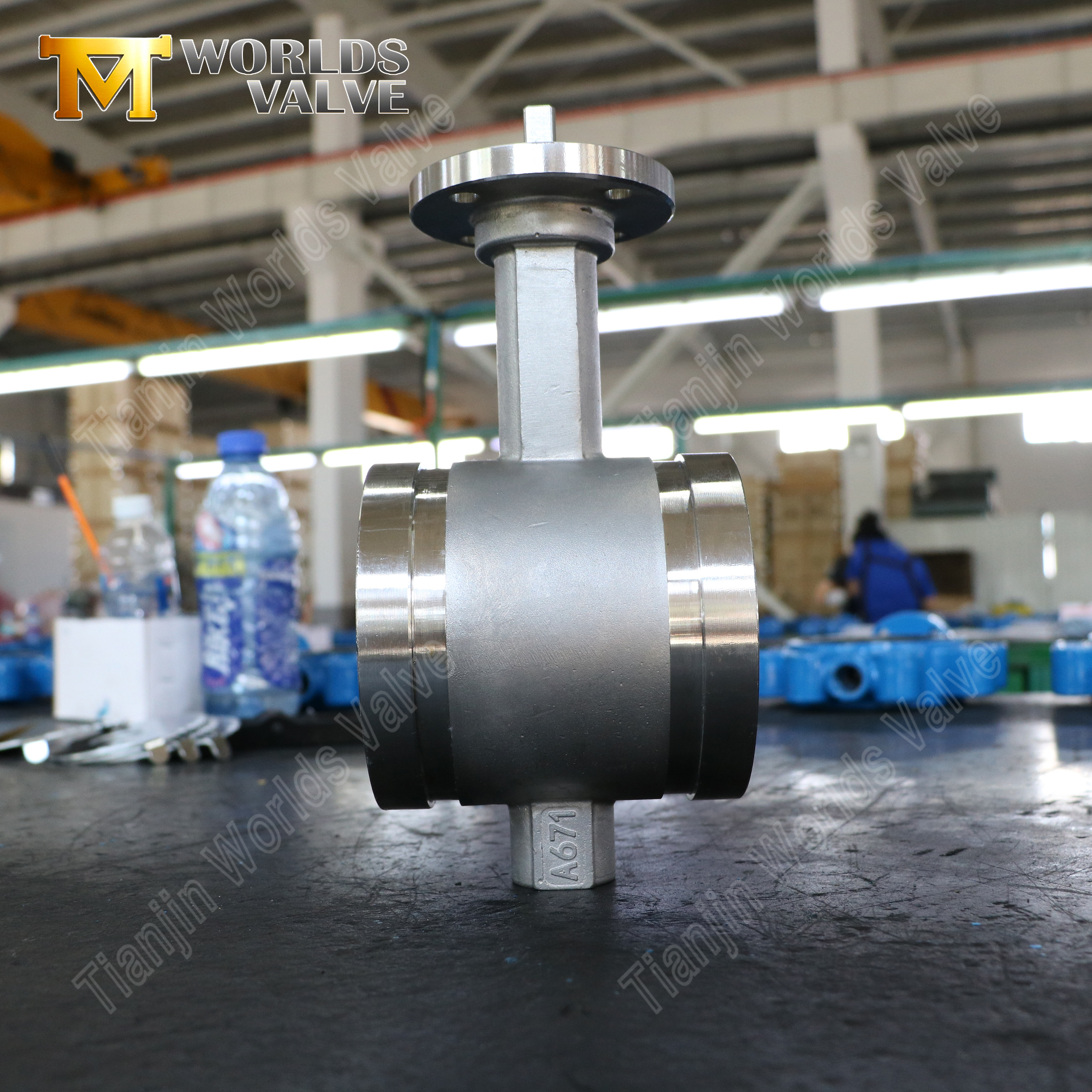

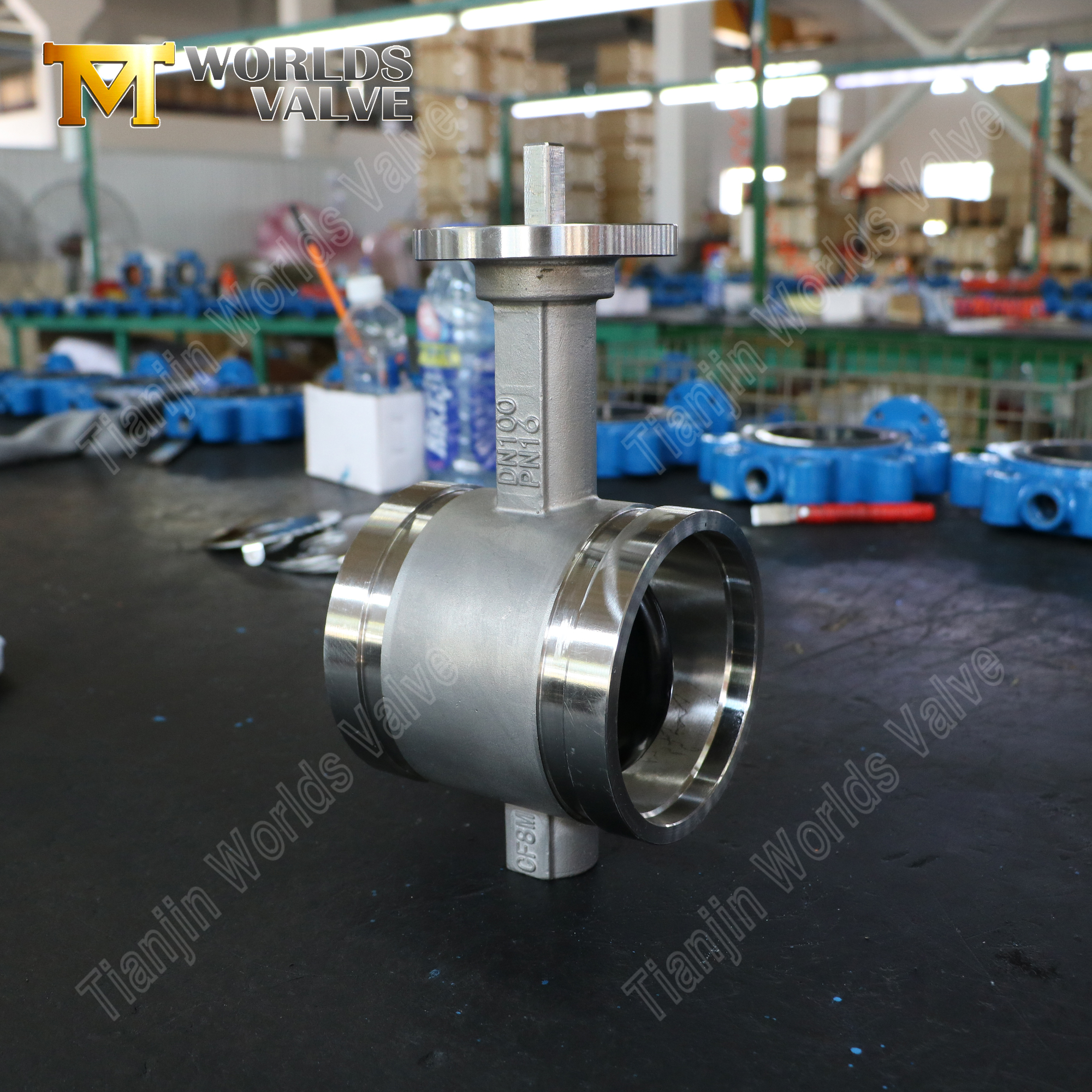

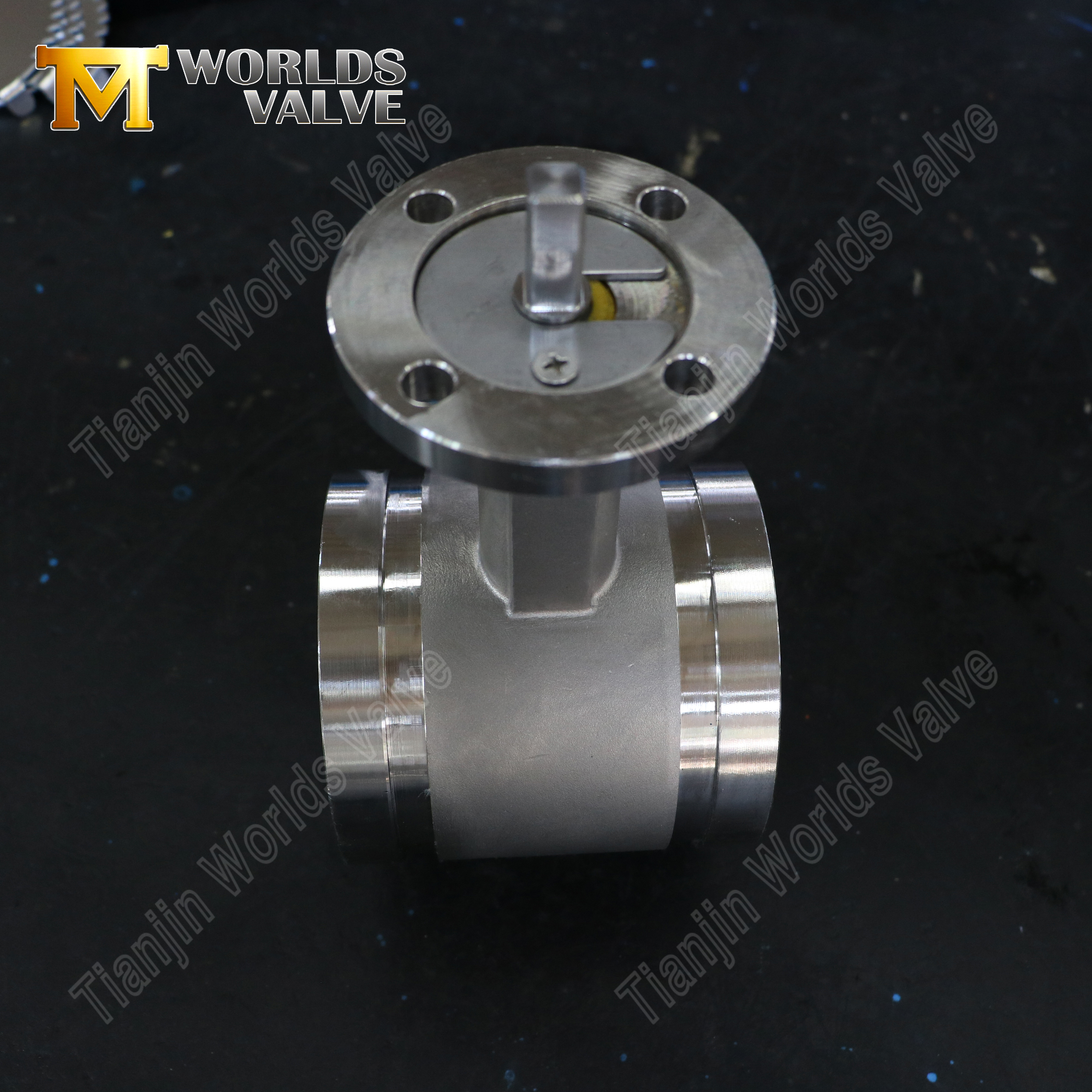

Présentation du produit

Une vanne papillon à extrémité rainurée est un dispositif de contrôle de débit quart de tour conçu pour une installation rapide et sécurisée à l"aide de raccords mécaniques rainurés. Contrairement aux vannes à brides ou filetées qui nécessitent un soudage, un boulonnage ou un filetage, la conception à extrémité rainurée se connecte au pipeline en insérant simplement la vanne entre deux raccords et en serrant, réduisant ainsi le temps d"installation jusqu"à 60 % et éliminant le besoin de permis de travail à chaud ou d"outils spécialisés.

Ce modèle est doté d"un corps en acier inoxydable CF8M (AISI 316) pour une résistance supérieure à la corrosion, d"un disque DI (fonte ductile) entièrement encapsulé dans de l"EPDM pour une étanchéité étanche aux bulles et une isolation complète du métal du fluide de procédé, et d"une tige en acier inoxydable SS420 pour une transmission de couple robuste – évaluée à PN16 (16 bar). L"encapsulation EPDM sur le disque protège le noyau en fonte ductile de la corrosion tout en fournissant une surface d"étanchéité résiliente qui se comprime contre le siège pour une fermeture sans fuite.

En tant que fabricant OEM/ODM direct avec plus de 19 ans d"expérience à l"exportation, Tianjin Worlds Valve Co., Ltd. propose des vannes papillon à extrémité rainurée entièrement personnalisables (matériaux, tailles, pressions nominales, revêtements et actionneurs), toutes adaptées à vos spécifications exactes. Nos produits sont exportés dans plus de 50 pays et bénéficient des certifications ISO 9001 (certifiés par LRQA), CE, UKCA, WRAS et ACS.

Introduire:

Vanne papillon à extrémité rainurée | Corps CF8M | Disque DI entièrement encapsulé dans EPDM |PN16

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

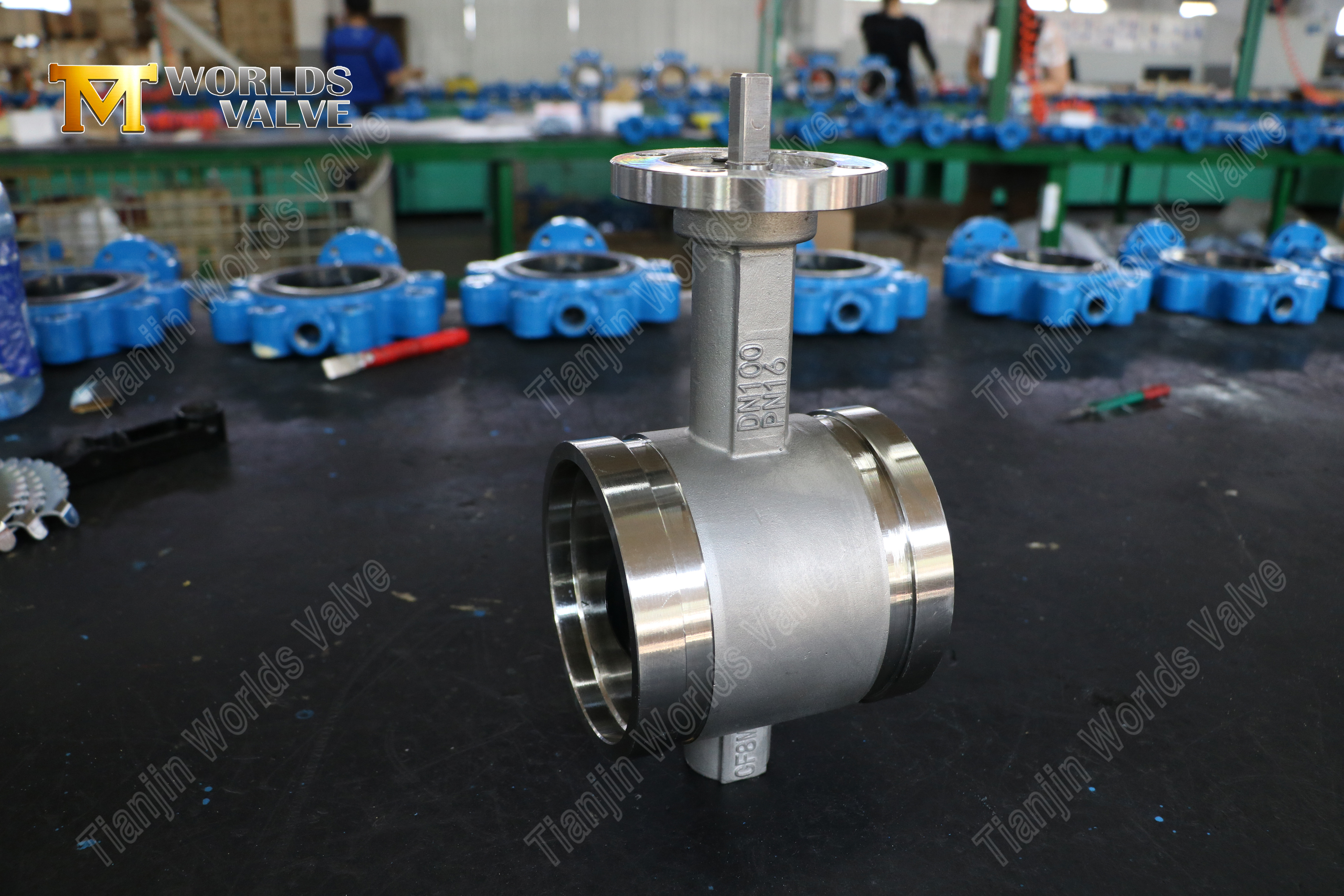

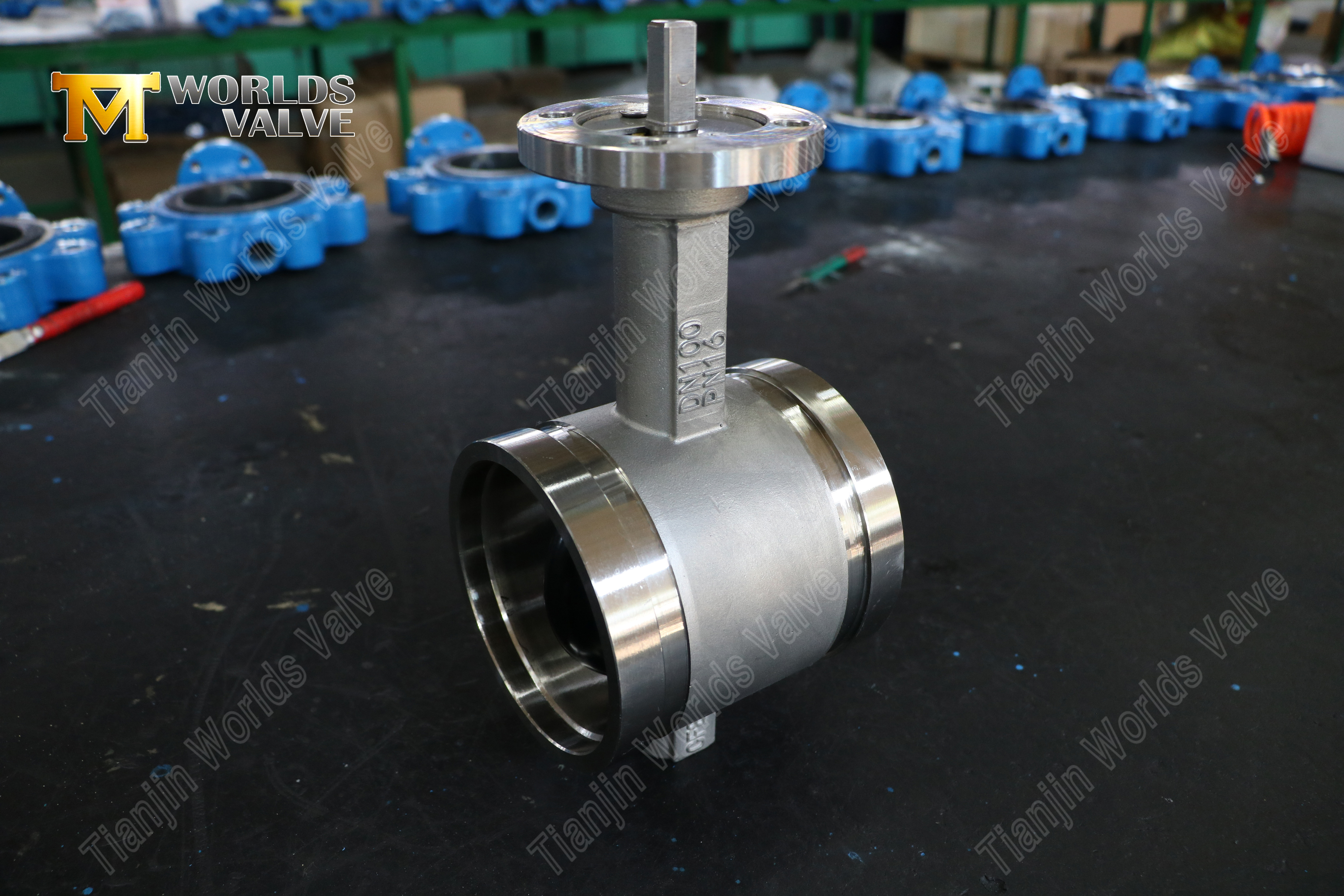

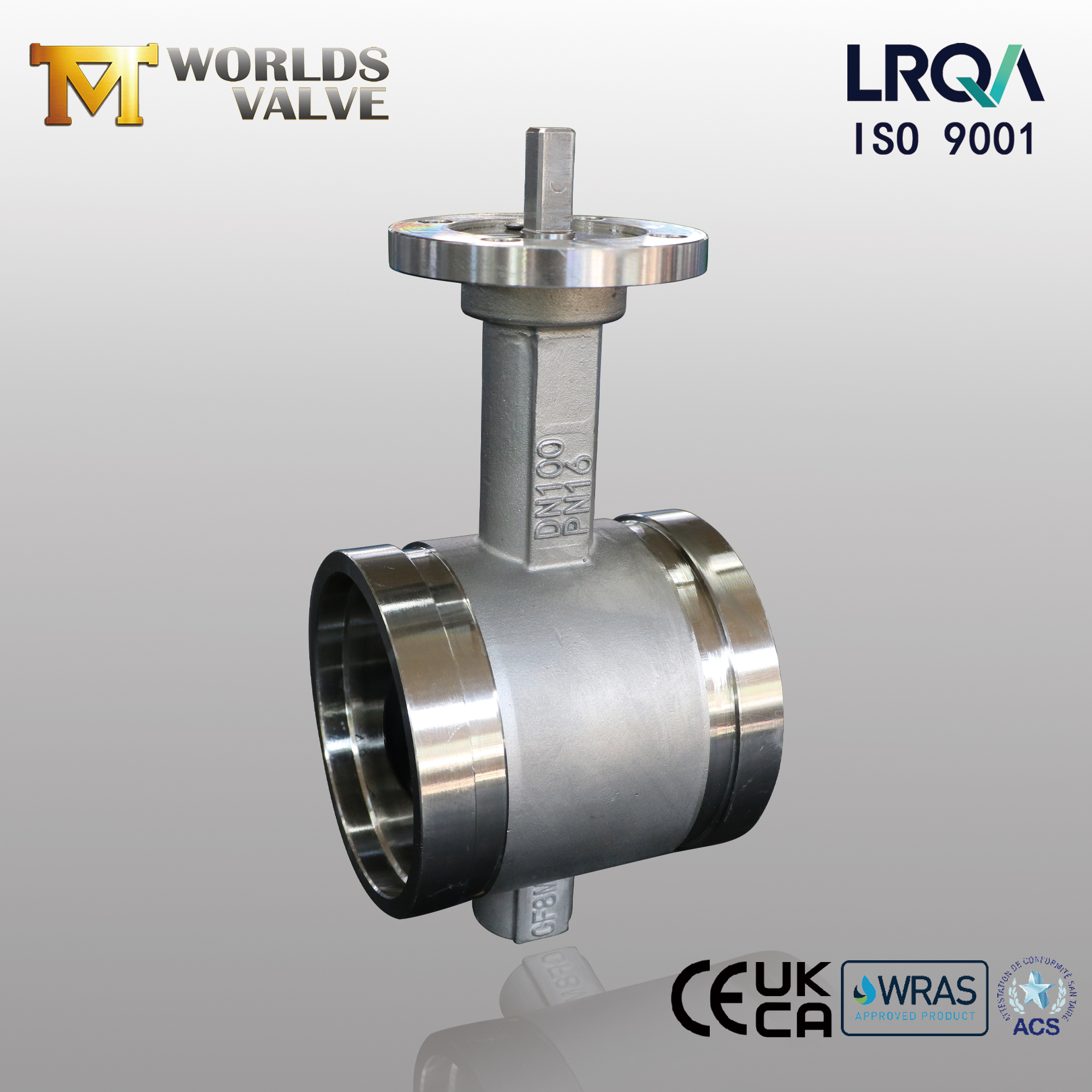

RGV02-TG01 - Informations détaillées sur le produit

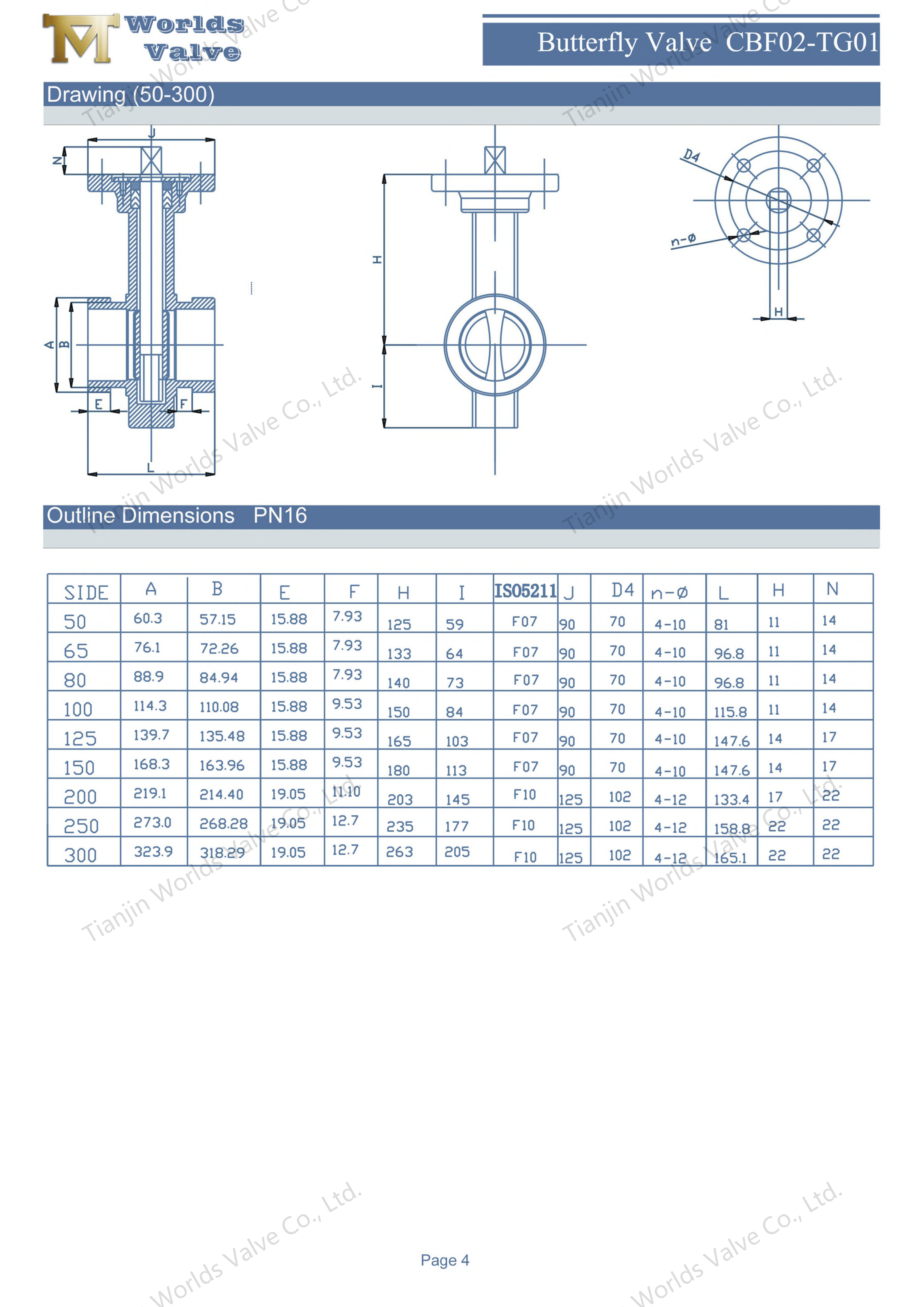

Spécifications techniques

Principales caractéristiques et avantages

1. Connexion à extrémité rainurée – Installation rapide, sans soudure

• Installation rapide et simple – La vanne se connecte au pipeline à l'aide de deux raccords mécaniques rainurés. Insérez simplement la vanne entre les raccords et serrez : pas de soudure, pas de filetage, pas de boulonnage de bride. Le temps d'installation est réduit jusqu'à 60 % par rapport aux vannes à brides.

• Aucun travail à chaud requis – Élimine le besoin de permis de soudage, de surveillance d'incendie et de compétences spécialisées en soudage – un avantage essentiel dans les zones dangereuses, les projets de rénovation et les espaces confinés.

• Facile à entretenir – La vanne peut être facilement retirée et réinstallée à l'aide des mêmes raccords rainurés, simplifiant ainsi l'entretien et le remplacement sans perturber le reste du système de tuyauterie.

• Conception peu encombrante – Les vannes papillon à extrémité rainurée sont plus compactes que les alternatives à brides, nécessitant moins d'espace dans les locaux techniques restreints et les racks de tuyaux encombrés.

• Conformité AWWA C606 – Les extrémités rainurées sont fabriquées selon les normes AWWA C606, garantissant la compatibilité avec les accouplements rainurés standard du monde entier.

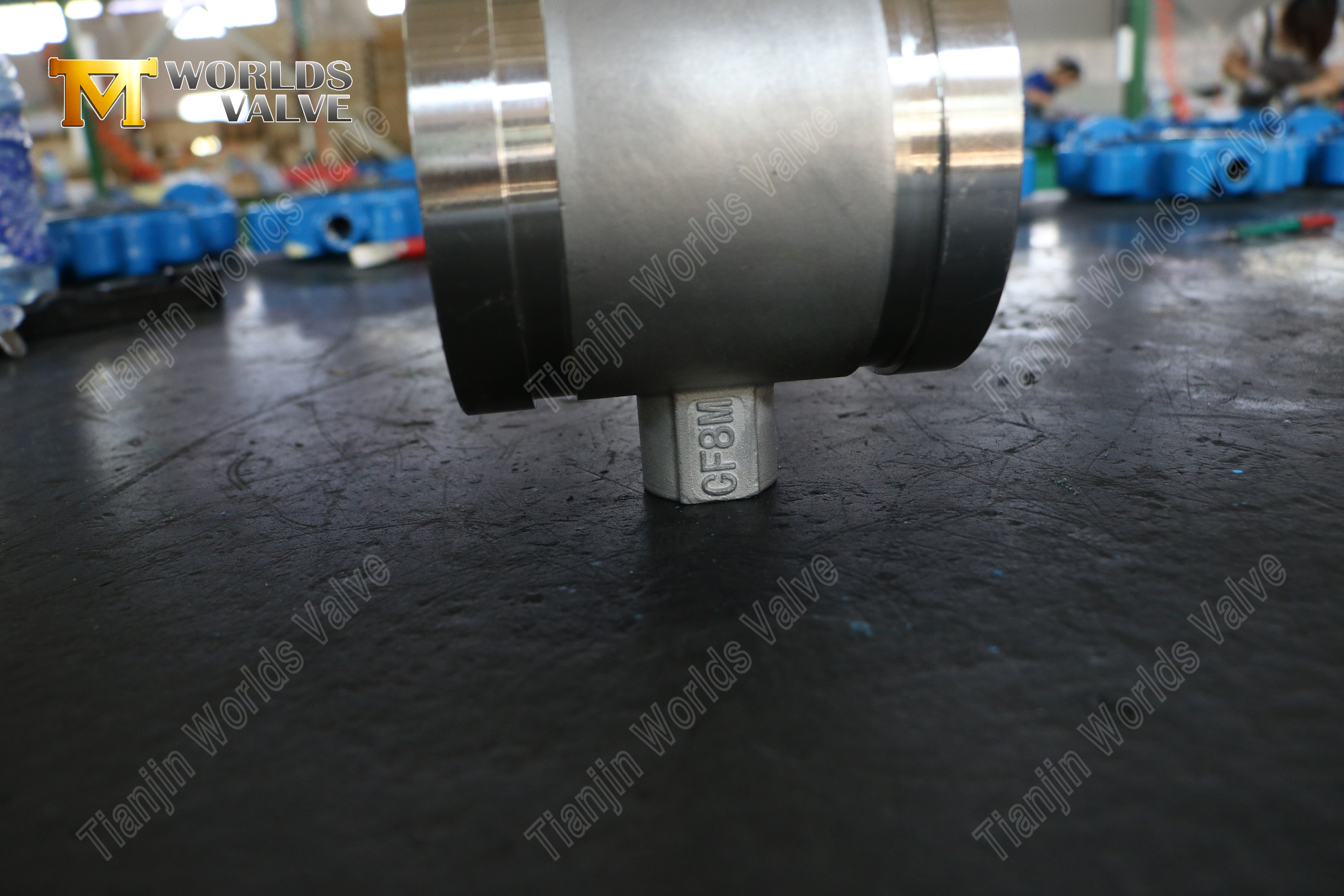

2. Matériau du corps : acier inoxydable CF8M (AISI 316)

• Résistance supérieure à la corrosion – Le CF8M offre une excellente résistance à la corrosion par piqûres et fissures, en particulier dans les environnements chlorés, l'eau de mer et les milieux agressifs, surpassant largement l'acier inoxydable 304 (CF8) dans des conditions exigeantes.

• Large compatibilité chimique – Convient pour l'eau, les eaux usées, les produits chimiques doux, les acides et les alcalis – idéal pour les applications de traitement chimique, pharmaceutiques et marines.

• Hygiénique et non toxique – Le matériau est sans danger pour l’eau potable, la transformation des aliments et les applications pharmaceutiques.

• Durée de vie prolongée – Les propriétés de résistance à la corrosion du CF8M garantissent une fiabilité à long terme, même dans des environnements agressifs, réduisant ainsi la fréquence de remplacement et les coûts de maintenance.

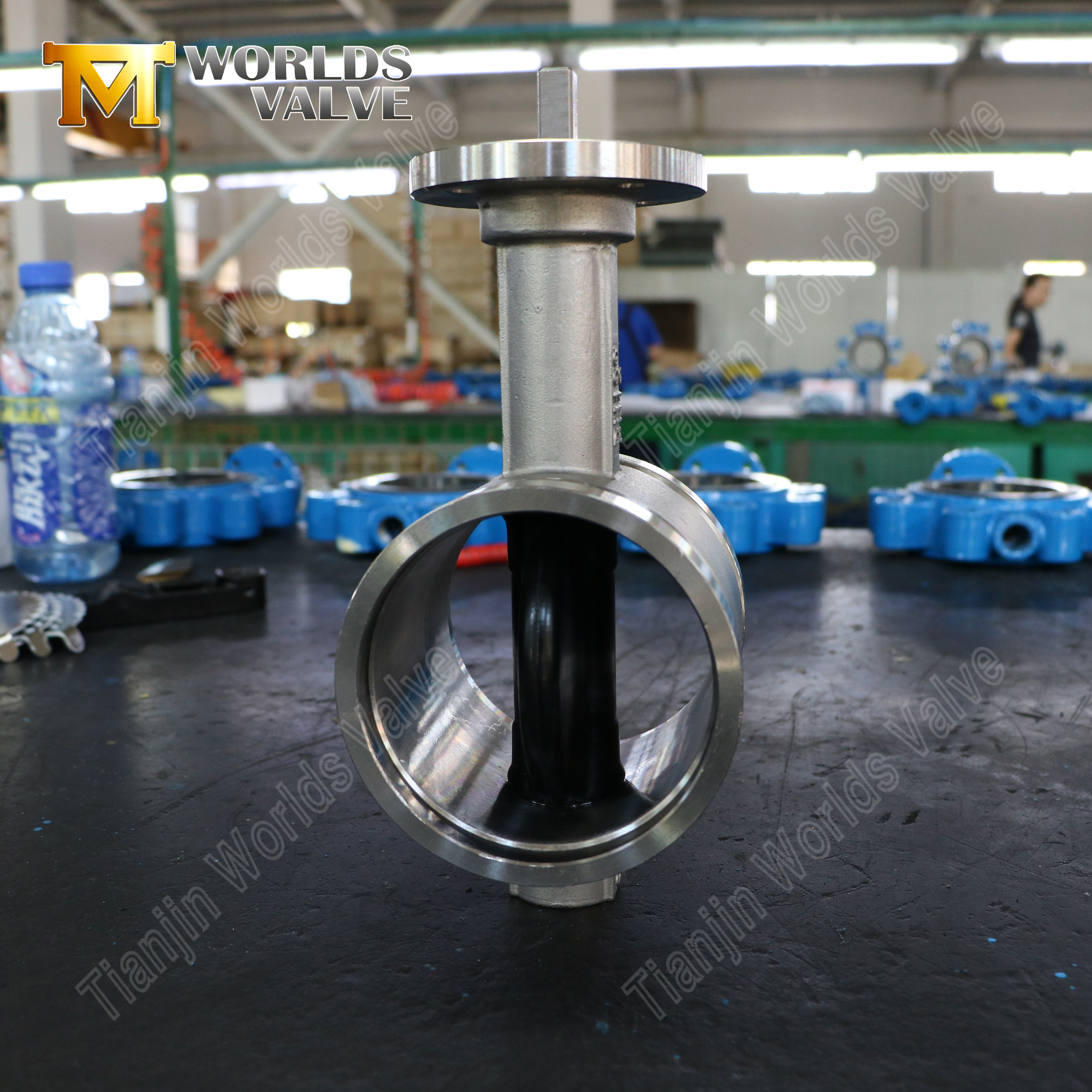

3. Matériau du disque – DI avec encapsulation complète EPDM

• Isolation métallique complète – Le noyau en fonte ductile est entièrement encapsulé dans de l'EPDM, garantissant un contact métallique nul avec le fluide du procédé. Cela élimine entièrement les risques de corrosion, de piqûres et de contamination.

• Étanchéité aux bulles – L'encapsulation EPDM crée une surface d'étanchéité résiliente qui se comprime contre le siège lorsqu'il est fermé, offrant une fermeture étanche aux bulles certifiée selon EN 12266-1 et API 598.

• Résistance chimique supérieure – L'EPDM offre une excellente résistance à l'eau, aux eaux usées, aux acides dilués, aux alcalis et aux produits chimiques courants de traitement de l'eau, notamment le chlore et l'ozone.

• Capacité de débit maximale – La conception du disque encapsulé élimine le besoin d'un revêtement séparé entre le disque et le siège, permettant un passage d'écoulement plus grand et des valeurs Cv plus élevées.

• Large plage de températures – L'EPDM conserve des propriétés d'étanchéité de -20 °C à +120 °C, couvrant toute la plage des températures typiques des systèmes d'eau et des services industriels.

4. Matériau de la tige : acier inoxydable SS420

• Haute résistance – Le SS420 offre une résistance à la traction nettement supérieure à celle de l'acier inoxydable 304/316, garantissant une transmission de couple fiable même dans les vannes de plus grand diamètre.

• Excellente résistance à l'usure – La surface durcie résiste au grippage et au frottement lors de cycles répétés, prolongeant ainsi la durée de vie opérationnelle de l'interface tige-roulement.

• Conception anti-éruption – Le mécanisme de rétention empêche l'éjection accidentelle de la tige en cas de coups de bélier, garantissant ainsi un fonctionnement sûr.

5. Bride supérieure ISO 5211 – prête pour l"automatisation

Toutes nos vannes papillon à extrémité rainurée sont dotées d"une bride supérieure standard ISO 5211, offrant une interchangeabilité universelle pour diverses méthodes d"actionnement :

• Levier manuel – Commande marche-arrêt manuelle rapide avec plaque de verrouillage (tailles plus petites)

• Opérateur à engrenages – Autobloquant avec indicateur d'ouverture-fermeture (plus grandes tailles)

• Actionneurs électriques – Types marche-arrêt ou modulants avec retour 4-20 mA, commande manuelle, intégration PLC/SCADA

• Actionneurs pneumatiques – Conceptions à double effet ou à ressort de rappel (à sécurité intégrée)

• Actionneurs hydrauliques – Environnements à couple élevé, sous-marins ou explosifs

Applications typiques

Les vannes papillon à extrémité rainurée avec corps CF8M et disque encapsulé EPDM sont fiables dans un large éventail d"industries :

• Approvisionnement et distribution d"eau – Conduites d"eau municipales, stations de pompage, réseaux de distribution.

• Traitement des eaux usées – Conduites d’égouts, usines de traitement, systèmes d’effluents.

• Traitement chimique – Fluides corrosifs, acides, alcalis (avec corps CF8M et encapsulation EPDM) .

• Industrie pharmaceutique – Eau de haute pureté, systèmes CIP/SIP.

• Aliments et boissons – Transformation sanitaire, agents de nettoyage.

• Systèmes CVC – Eau glacée, eau chaude, systèmes de tour de refroidissement.

• Protection incendie – Conduites d"eau d"incendie, systèmes de gicleurs, systèmes déluge

• Marine et Offshore – Refroidissement à l"eau de mer, systèmes d"eau de ballast

Pourquoi choisir la valve du monde de Tianjin ?

• Une qualité à laquelle vous pouvez faire confiance. Notre certification ISO 9001 :2015 est délivrée par LRQA, l'un des organismes de certification les plus respectés au monde. Chaque vanne est accompagnée de certificats de matériaux et de rapports de tests de pression, sans exception.

• Spécialistes des vannes rainurées. Nous possédons une vaste expérience dans la fabrication de vannes papillon à extrémité rainurée pour les projets hydrauliques, chimiques et industriels dans le monde entier. Nos extrémités rainurées sont usinées selon les normes AWWA C606 pour une compatibilité de couplage fiable.

• Expertise carrosserie CF8M. Nous fabriquons des corps de vanne CF8M (AISI 316) pour une résistance supérieure à la corrosion dans les environnements agressifs, idéaux pour les applications chimiques, pharmaceutiques et marines.

• Technologie d'encapsulation complète. Notre disque DI avec encapsulation complète EPDM garantit un contact métallique nul avec le fluide de procédé, offrant une étanchéité aux bulles et une durée de vie prolongée.

• Personnalisation complète. Matériaux, tailles, pressions nominales, revêtements (n'importe quelle couleur RAL), actionneurs, le tout selon vos spécifications.

• Plus de 19 ans d'expérience à l'exportation. Logistique fluide et support après-vente dans plus de 50 pays en Europe, en Amérique, au Moyen-Orient et en Asie du Sud-Est.

• 100% Traçabilité. Certificats de matériaux et rapports de tests de pression avec chaque commande, sans exception.

• Délai d'exécution rapide. Chef de projet dédié; délai de livraison typique de 15 à 40 jours. Visites d'usine bienvenues à Tianjin.

Entrez en contact – Personnalisez votre vanne rainurée dès aujourd"hui :

Que vous ayez besoin de cette configuration PN16 avec corps CF8M et disque encapsulé EPDM, d"une taille différente, d"un actionnement automatisé ou d"un ensemble complet de vannes pour un projet à grande échelle, nous sommes prêts à construire selon vos spécifications.

Envoyez-nous vos exigences :

• Taille requise et pression nominale

• Type de support et température de fonctionnement

• Combinaison de matériaux préférée (corps / disque / tige)

• Type d"actionneur (manuel, à engrenages, électrique, pneumatique, hydraulique)

• Norme d"extrémité rainurée (AWWA C606 / ISO 6182)

• Quantité cible et port de destination

Notre équipe vous répondra dans les 24 heures avec un devis et une proposition d"ingénierie.

Visites d"usine bienvenues : venez voir comment nous fabriquons vos vannes à Tianjin, en Chine.
