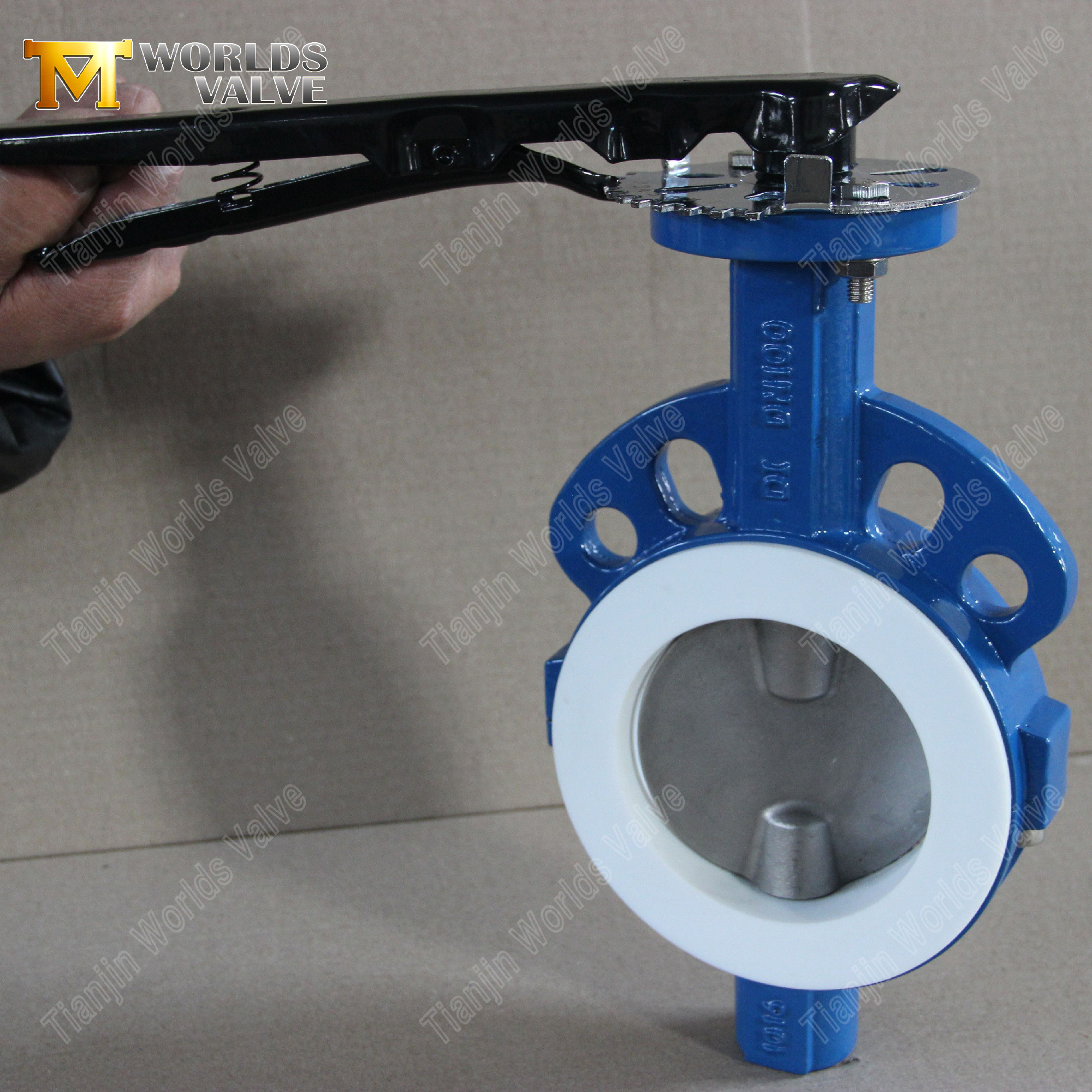

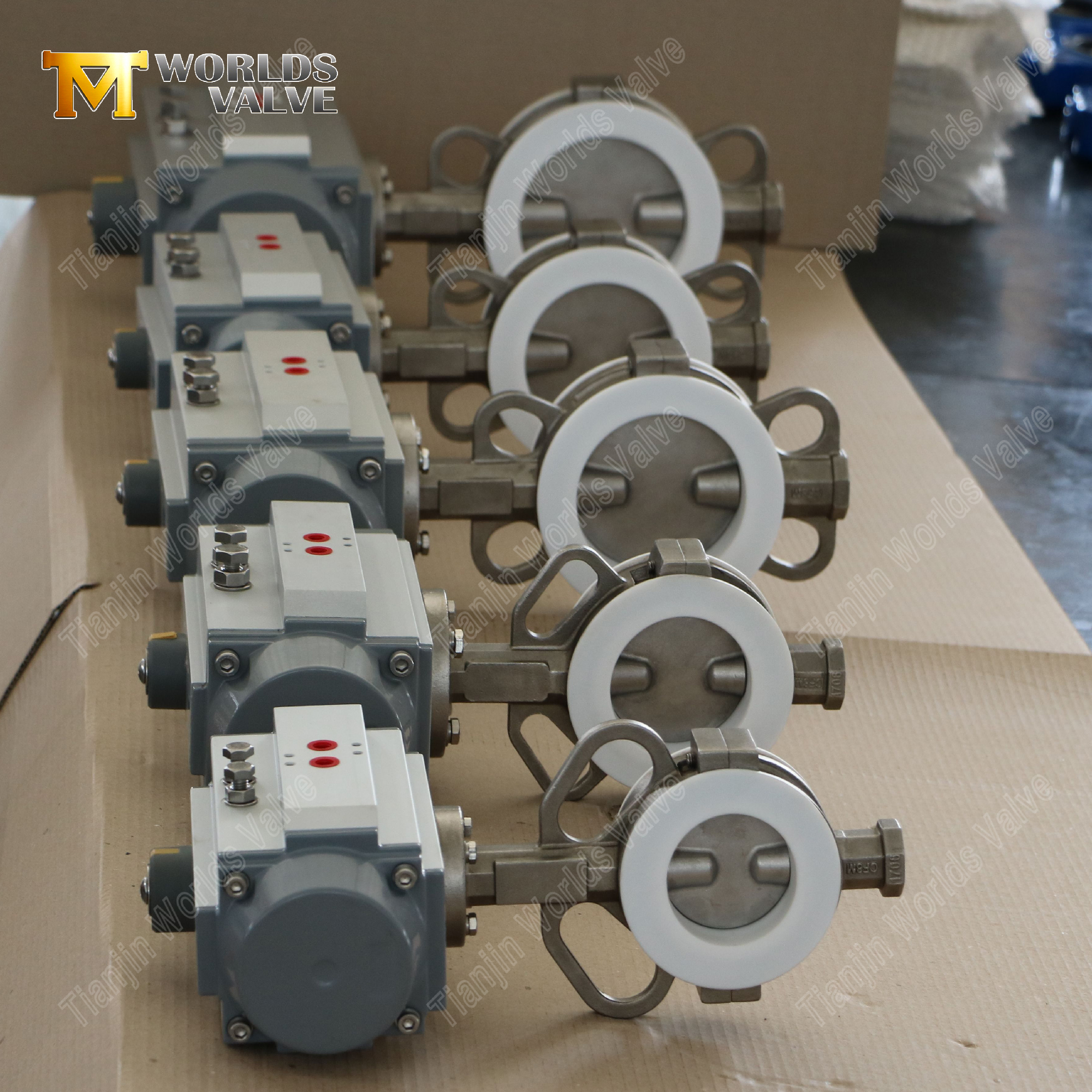

Vanne papillon à gaufrette à siège en PTFE à corps divisé avec disque CF8M

Introduction：

Vanne papillon à gaufrette à siège en PTFE à corps divisé avec disque CF8M

Tianjin Worlds Valve Co., Ltd. – Votre partenaire OEM pour des vannes résistantes à la corrosion et à entretien facile

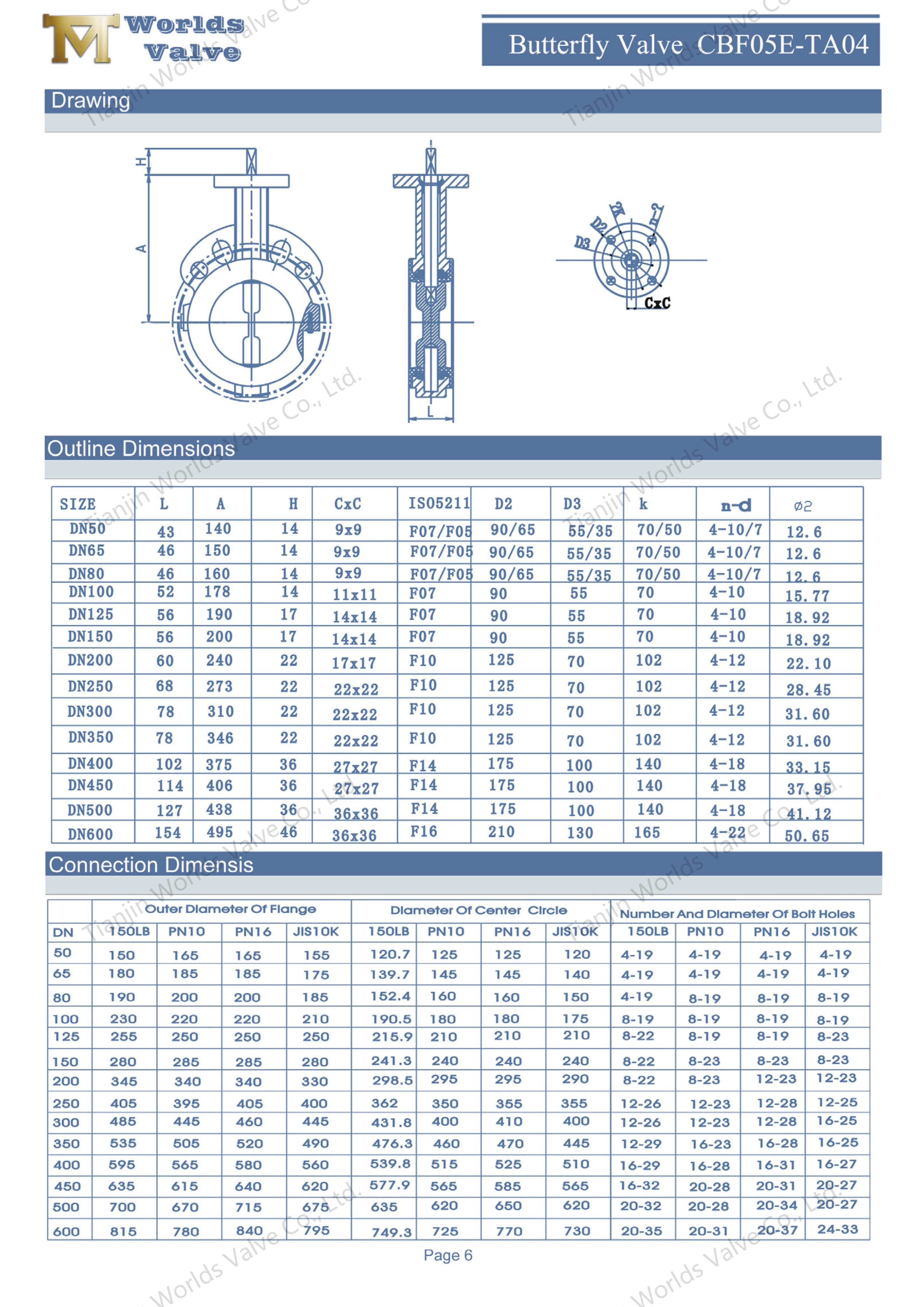

CBF05E-TA04--Manuel d'utilisation et d'entretien TÉLÉCHARGER

Avantages techniques clés et innovations de conception:

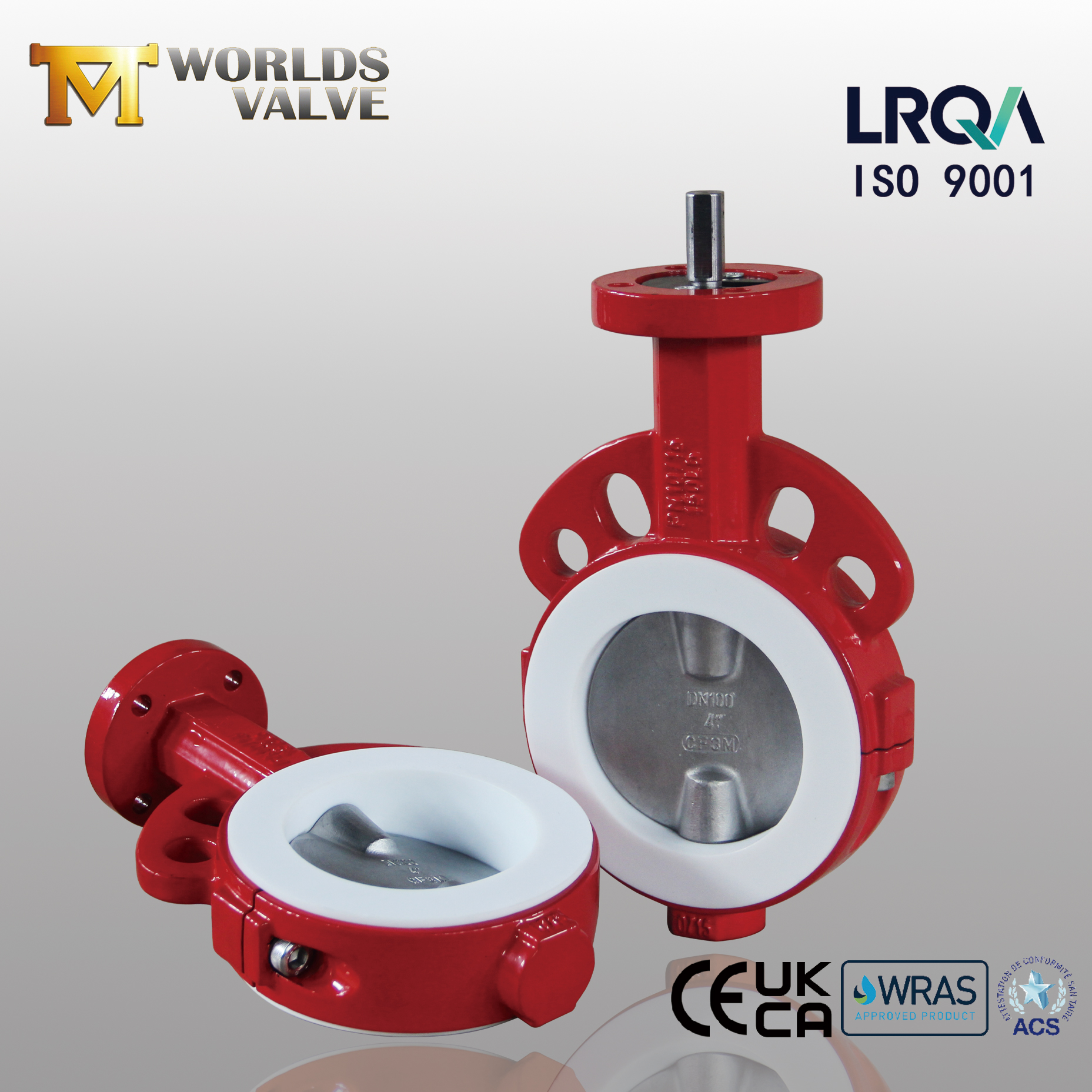

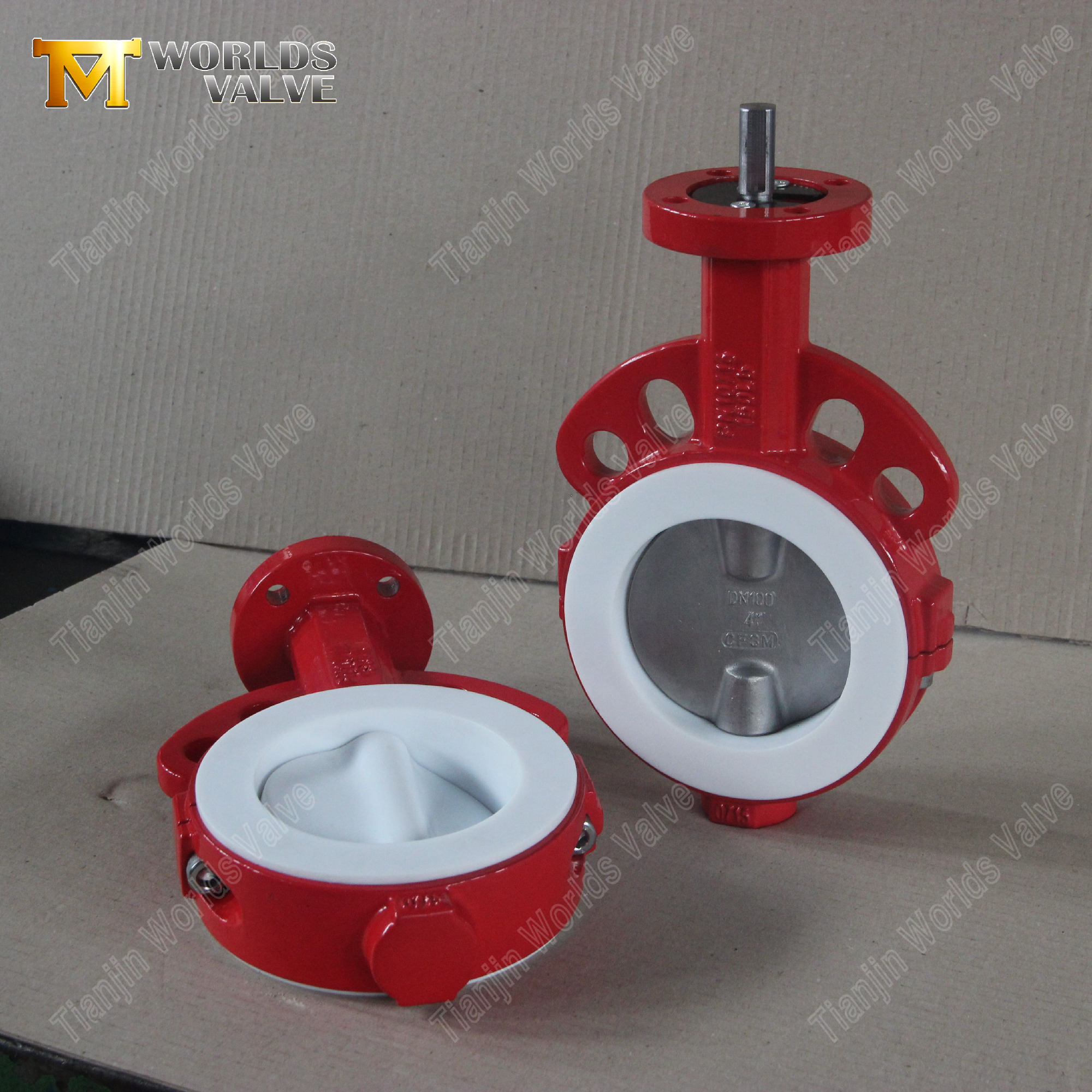

1. Corps divisé innovant pour un entretien sans effort

• Accès interne rapide : Le corps unique en deux parties, sécurisé par des boulons périmétriques, peut être ouvert directement sur la ligne. Cela permet une inspection, un remplacement de siège ou un entretien de disque en quelques minutes, sans couper la canalisation ni perturber les brides adjacentes.

• Perturbation opérationnelle minimisée : Élimine le retrait complet des vannes, coûteux et fastidieux, réduisant ainsi considérablement les fenêtres de maintenance et le coût total de possession.

• Nettoyabilité supérieure : Idéal pour les processus sanitaires ou CIP (Clean-in-Place), car le corps peut être ouvert pour un nettoyage et une validation en profondeur.

2. Siège entièrement en PTFE pour une compatibilité chimique universelle

• 100 % de résistance à la corrosion : Le siège en PTFE vierge offre une étanchéité inerte et non contaminante contre pratiquement tous les fluides agressifs, y compris les acides forts, les alcalis et les solvants sur tout le spectre de pH 0-14.

• Arrêt étanche aux bulles : Garantit des performances d'étanchéité ANSI classe VI (zéro fuite), testées selon les normes EN 12266-1 classe A.

• Large plage de températures : Le siège en PTFE maintient son intégrité dans des services de -35°C à 200°C.

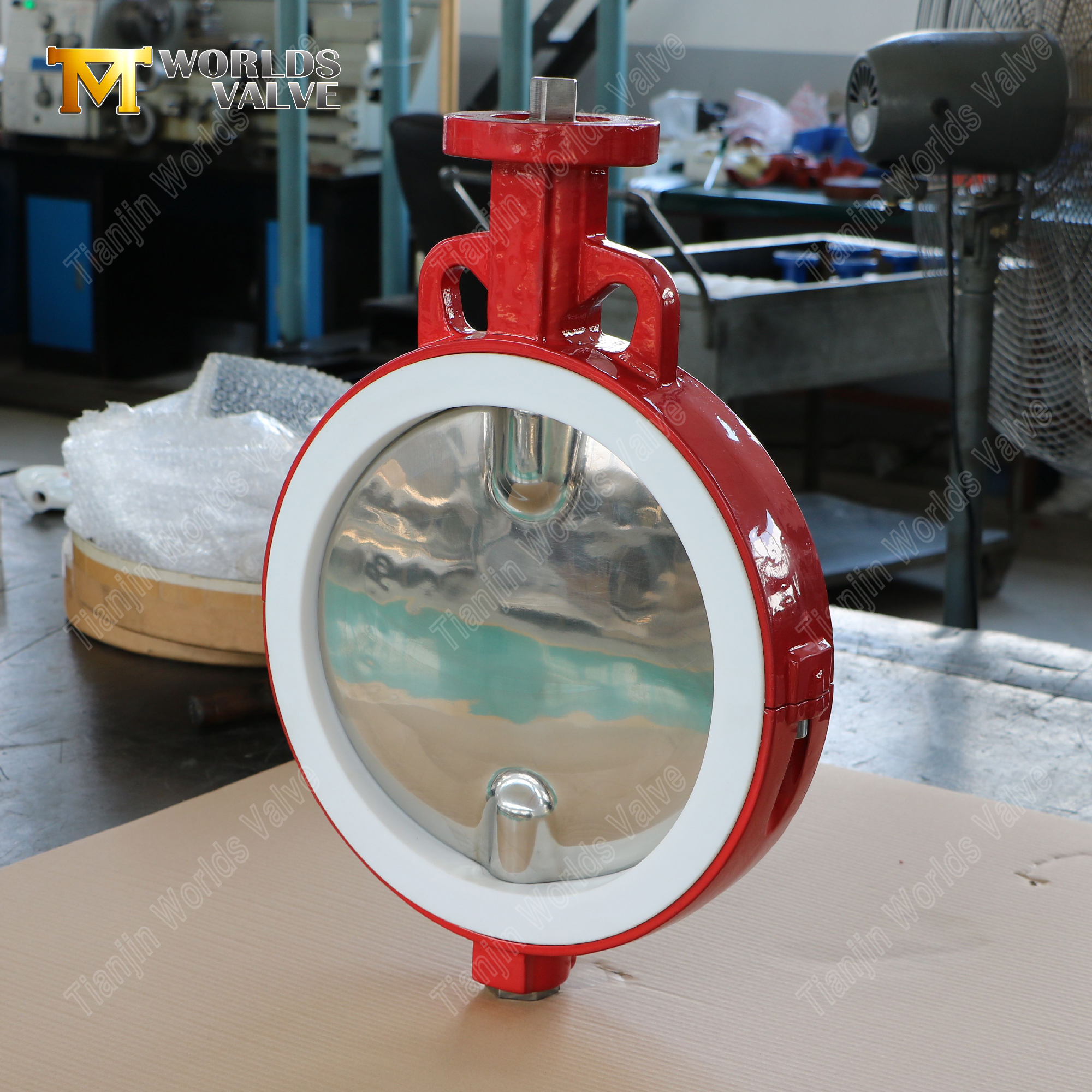

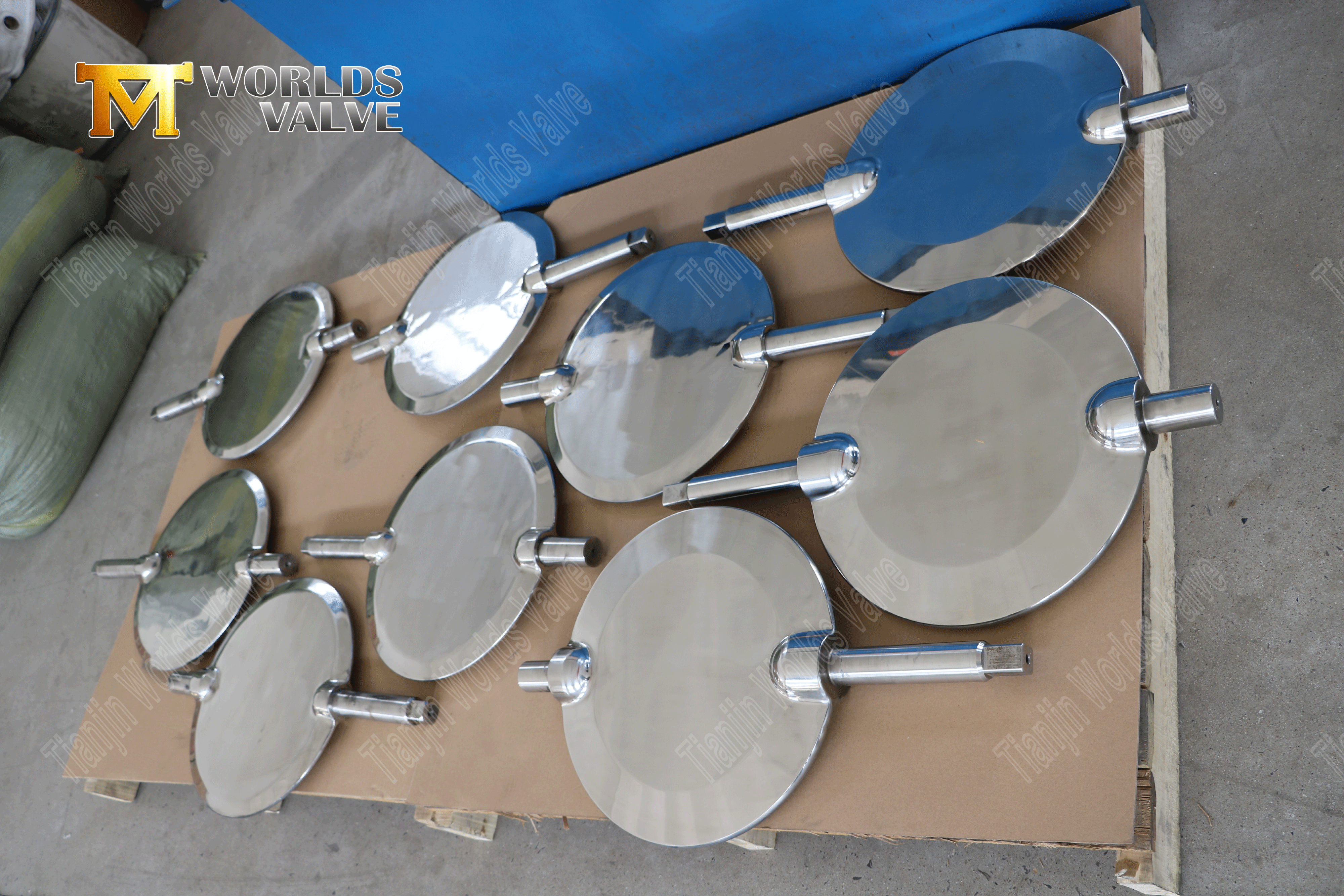

3. Disque en acier inoxydable CF8M pour plus de durabilité

• Résistance améliorée à la corrosion et à l’érosion : Le disque en acier inoxydable CF8M (AISI 316) offre une excellente protection contre la corrosion par piqûre et sous contrainte de chlorure, garantissant ainsi l'intégrité structurelle à long terme dans les environnements difficiles.

• Surface usinée avec précision : Optimisé pour un contact parfait et à faible friction avec le siège en PTFE, garantissant un fonctionnement fluide et une durée de vie prolongée.

4. Conception de plaquettes compacte et efficace

• Gains d'espace et de poids : Le corps de type plaquette s'installe directement entre les brides ANSI ou DIN à l'aide de boulons traversants, offrant une solution plus légère et plus compacte par rapport aux vannes à corps à oreilles ou à brides.

• Installation rentable : Réduit le temps d’installation global et les exigences matérielles.

Norme:

Applications cibles :

Cette vanne est spécialement conçue pour les services où la résistance chimique et l'accès à la maintenance sont primordiaux :

• Traitement chimique : Manipulation d'acides, de produits caustiques et de solvants nécessitant une inspection fréquente.

• Pharmaceutique et biotechnologie : Systèmes CIP/SIP, eau de haute pureté et processus nécessitant une hygiène et une validation strictes.

• Nourriture et boissons : Gammes de produits et systèmes de nettoyage nécessitant un démontage facile pour l'assainissement.

• Traitement des eaux industrielles : Dosage agressif de produits chimiques (par exemple, HCl, NaClO).

• Industrie générale : Toute application corrosive où la réduction des temps d’arrêt des vannes est une priorité.

Pourquoi choisir cette vanne ? :

• Avantage de maintenance inégalé : La conception à corps divisé révolutionne la facilité d'entretien, réduisant les temps d'arrêt jusqu'à 70 % pour les travaux internes.

• Défense totale contre la corrosion : La combinaison d'un siège mouillé en PTFE et d'un disque CF8M offre une défense contre les produits chimiques les plus agressifs.

• Fiabilité et étanchéité éprouvées : Permet d'obtenir et de maintenir une fermeture étanche aux bulles, garantissant l'intégrité et la sécurité du processus.

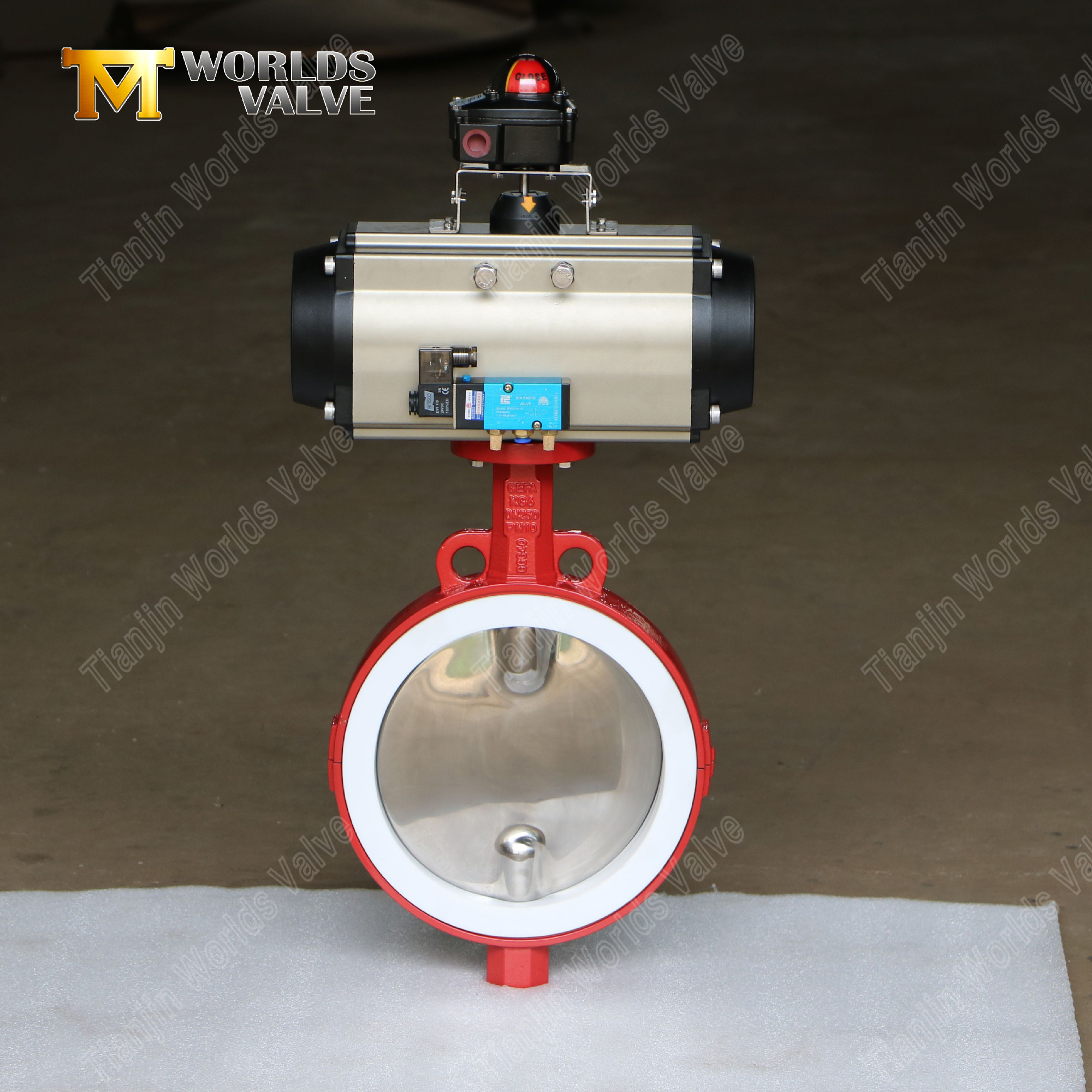

• Prêt pour la personnalisation OEM : Nous proposons des solutions sur mesure pour des besoins spécifiques, notamment des dimensions, des matériaux et des packages d'actionnement spéciaux.

• Conformité mondiale fournie : Les vannes sont fabriquées selon la norme ISO 9001 et peuvent être fournies conformément aux normes CE, UKCA et autres normes internationales.

Conclusion：

Tianjin Worlds Valve propose la vanne papillon innovante à siège en PTFE à corps divisé avec un disque CF8M. Cette vanne facile d'entretien est dotée d'un corps unique en deux parties pour un accès interne rapide sans retirer la canalisation, idéale pour les applications chimiques et sanitaires corrosives. Découvrez sa résistance à la corrosion et sa conception permettant de réduire les temps d'arrêt.
