Vanne papillon à plaquette à corps divisé - Siège PTFE, fabricant OEM

Présentation du produit

Qu"est-ce qui différencie une vanne papillon à plaquette à corps divisé ? Son corps se compose de deux moitiés, boulonnées ensemble autour du disque et du siège. Cela signifie que vous pouvez atteindre les composants internes (inspecter, entretenir ou remplacer le siège) sans retirer la vanne de la conduite. Pour les industries telles que la transformation chimique et pharmaceutique, où les sièges en PTFE sont souvent requis pour la résistance à la corrosion et la pureté, ce type d"accès facile constitue un réel avantage.

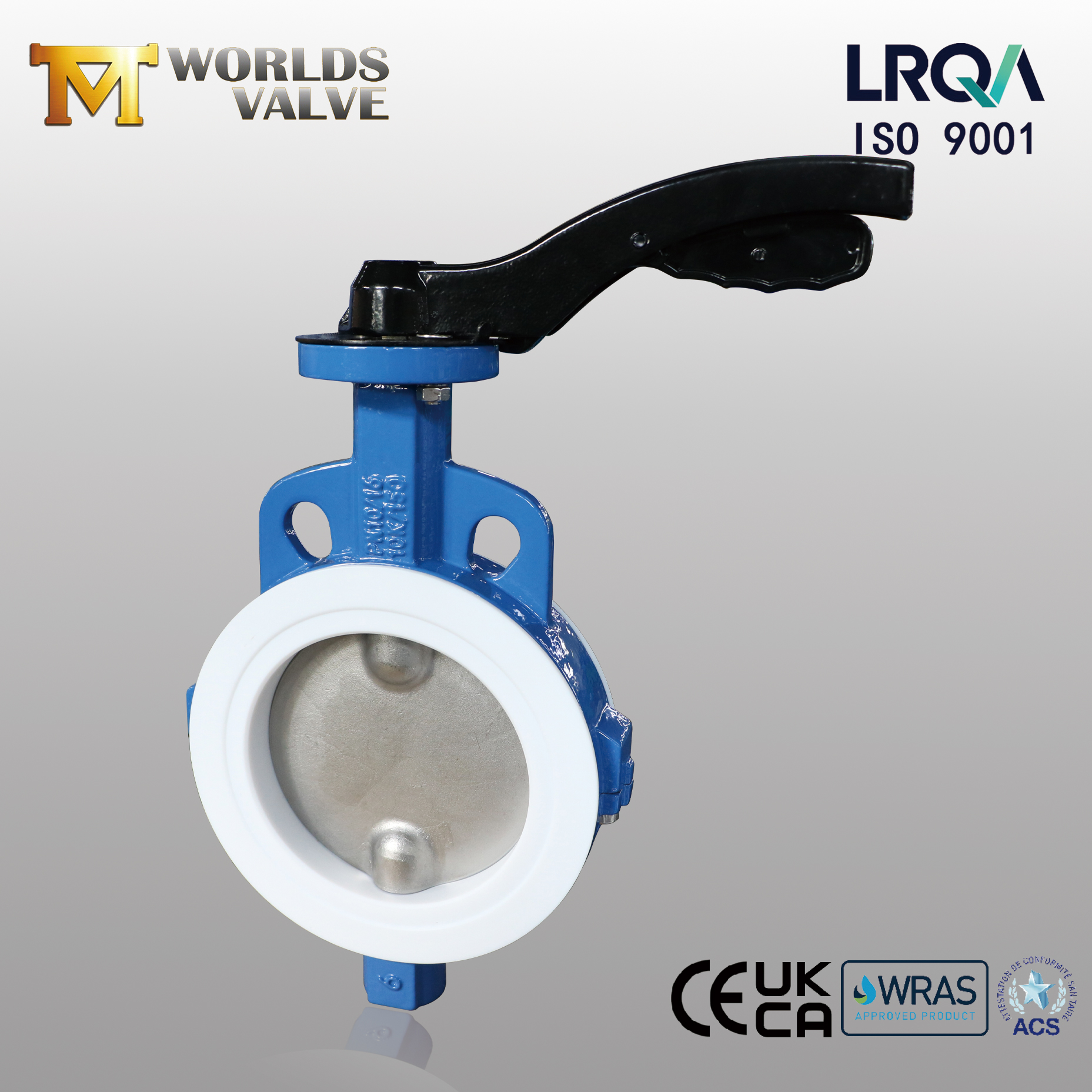

Ce modèle associe cette conception à corps divisé avec un siège en PTFE, un disque et une tige en acier inoxydable et une poignée légère en aluminium : simple, fiable et conçue pour un service exigeant. En tant que fabricant OEM/ODM direct avec plus de 19 ans d"expérience à l"exportation, Tianjin Worlds Valve Co., Ltd. personnalise les matériaux, les tailles, les pressions nominales, les normes de brides, les revêtements et les actionneurs selon vos besoins précis. Nous sommes certifiés ISO 9001 (LRQA), CE, UKCA, WRAS et ACS, et nous exportons dans plus de 50 pays.

Introduire:

Vanne papillon à plaquette à corps divisé | Siège en PTFE | Corps DI | Disque CF8M | Fabricant OEM

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

CBF05-TA04 - Informations détaillées sur le produit

Spécifications techniques

Ce modèle est configuré avec les paramètres suivants. Veuillez noter que chaque élément répertorié ci-dessous est personnalisable selon vos besoins spécifiques.

Principales caractéristiques et avantages

1. Conception de corps divisé – accès et maintenance faciles

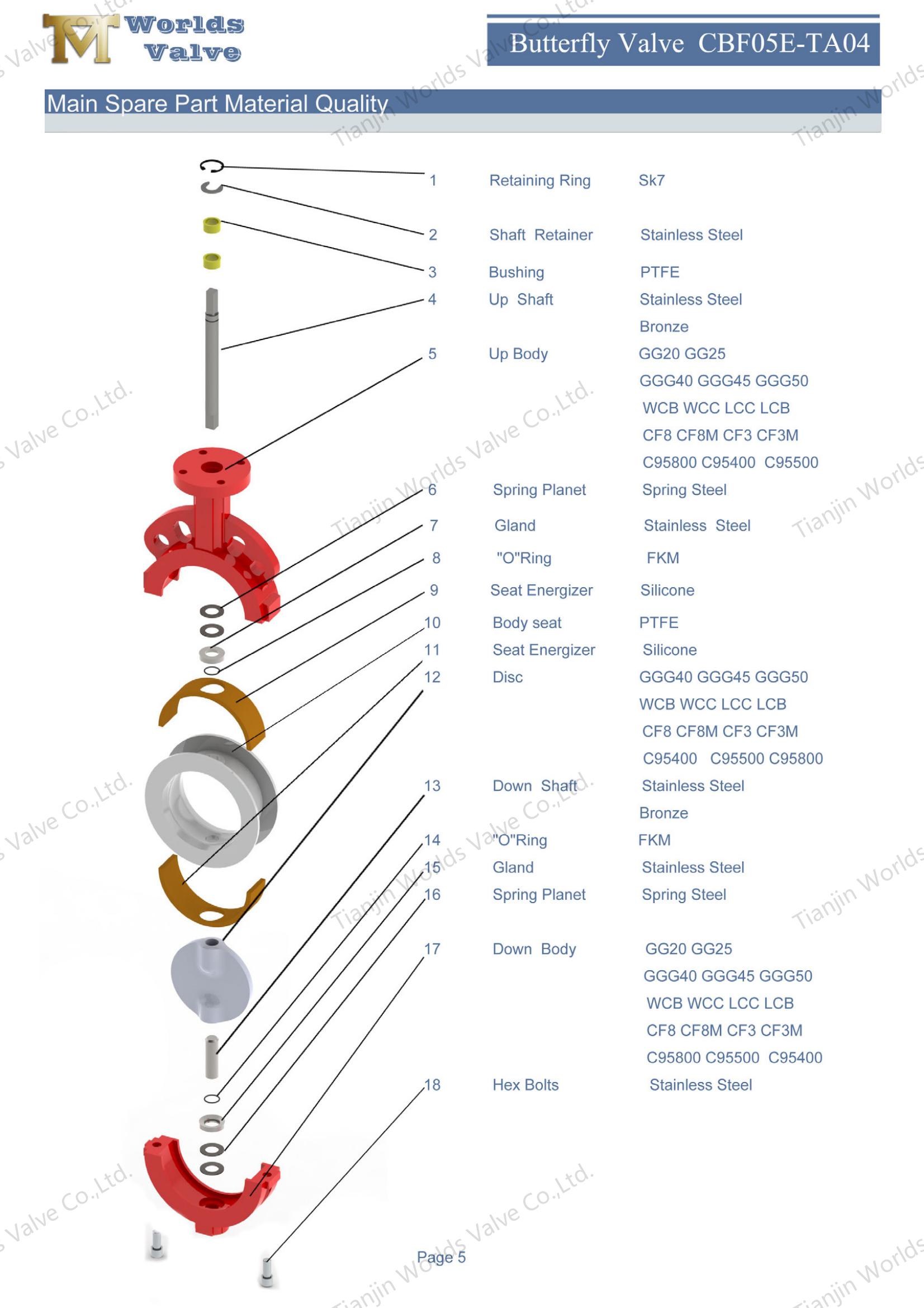

• Construction en deux pièces – Le corps de la vanne est divisé en moitiés supérieure et inférieure, boulonnées ensemble autour de l'ensemble disque et siège. Cette conception permet un accès direct aux composants internes sans retirer la vanne du pipeline.

• Remplacement simplifié du siège – Lorsque le siège en PTFE doit être remplacé, il suffit de déboulonner et de séparer les deux moitiés du corps, de retirer l'ancien siège, d'installer le nouveau et de le remonter. Pas besoin de déconnecter la vanne du pipeline ou de perturber la tuyauterie adjacente.

• Temps d'arrêt réduits – La maintenance qui nécessiterait autrement le remplacement complet de la vanne peut être effectuée en quelques minutes avec des outils de base, réduisant ainsi considérablement les temps d'arrêt et les coûts de maintenance.

• Accès pour l'inspection – La conception du corps divisé permet une inspection visuelle du disque, du siège et de la tige sans retirer la vanne de la conduite – idéal pour les programmes de maintenance préventive.

2. Siège en PTFE – Résistance chimique supérieure

• Excellente résistance chimique – Le PTFE résiste à pratiquement tous les produits chimiques industriels, y compris les acides forts, les alcalis, les solvants et les oxydants. C'est le matériau de choix pour les supports agressifs où les sièges en élastomère se dégraderaient.

• Large plage de températures – Le PTFE conserve ses propriétés d'étanchéité de -29°C à +160°C (avec une capacité à court terme jusqu'à +200°C), couvrant une plage plus large que les sièges EPDM ou NBR.

• Faible friction – Le PTFE possède l'un des coefficients de friction les plus bas de tous les matériaux solides, réduisant ainsi le couple de fonctionnement et assurant un mouvement fluide du disque.

• Surface antiadhésive – La surface antiadhésive en PTFE empêche l'accumulation de fluide et simplifie le nettoyage, ce qui est particulièrement important dans les applications pharmaceutiques, alimentaires et de haute pureté.

• Arrêt étanche aux bulles – Le siège en PTFE offre une étanchéité bidirectionnelle fiable, garantissant une fuite nulle dans les deux sens d'écoulement.

3. Matériau du corps : fonte ductile A536 65-45-12

• Haute résistance – A536 65-45-12 offre une résistance à la traction de ≥448 MPa et une limite d'élasticité de ≥310 MPa, offrant des performances fiables sous les coups de bélier PN16.

• Excellente résistance aux chocs – La structure en graphite nodulaire offre une ténacité exceptionnelle, résistant aux chocs mécaniques et aux vibrations des pipelines sans se fracturer.

• Protection contre la corrosion – Combiné à un revêtement époxy standard (250 μm minimum), le corps résiste à la corrosion dans l'eau, les eaux usées et les services industriels généraux.

4. Matériau du disque – Acier inoxydable CF8M (AISI 316)

• Résistance supérieure à la corrosion – Le CF8M offre une excellente résistance à la corrosion par piqûres et fissures, en particulier dans les environnements chlorés, l'eau de mer et les milieux agressifs.

• Large compatibilité chimique – Convient pour l'eau, les eaux usées, les produits chimiques doux, les acides et les alcalis.

• Longue durée de vie – Les propriétés de résistance à la corrosion du CF8M garantissent une durée de vie prolongée même dans des environnements agressifs.

5. Matériau de la tige : acier inoxydable 17-4PH (AISI 630)

• Haute résistance –17-4PH est un acier inoxydable à durcissement par précipitation offrant une résistance à la traction de 1 100 à 1 300 MPa, ce qui est nettement supérieur à l'acier inoxydable SS420, SS431 ou 304/316.

• Résistance supérieure à la corrosion – 17-4PH offre une excellente résistance à la corrosion et à la fissuration par corrosion sous contrainte, surpassant les aciers inoxydables martensitiques standards dans les environnements agressifs.

• Excellente résistance à la fatigue – L'alliage conserve ses propriétés mécaniques sous charge cyclique, garantissant une fiabilité à long terme dans les applications à cycles élevés.

• Conception anti-éruption – Le mécanisme de rétention empêche l’éjection accidentelle de la tige en cas de coups de bélier.

6. Poignée en aluminium – légère et ergonomique

• Poids réduit – L'aluminium est nettement plus léger que les poignées en fonte ou en fonte ductile, ce qui réduit le poids global de la vanne et facilite l'installation et le fonctionnement.

• Résistant à la corrosion – L'aluminium forme naturellement une couche d'oxyde protectrice qui résiste à la corrosion, ce qui le rend adapté aux environnements extérieurs et humides.

• Conception ergonomique – La surface lisse et la conception équilibrée offrent une prise confortable et une utilisation facile, même après une utilisation prolongée.

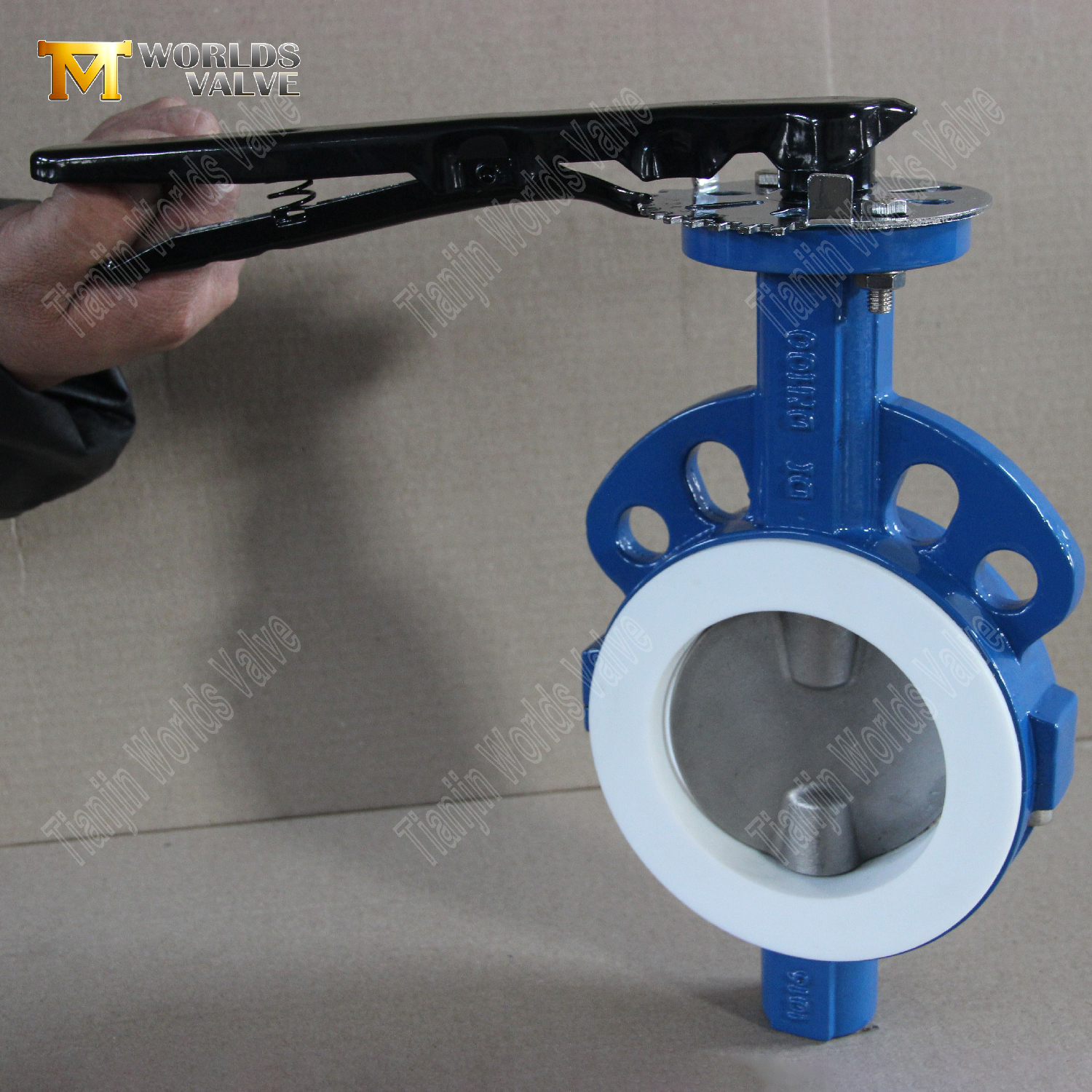

• Plaque de verrouillage incluse – La poignée est dotée d'une plaque de verrouillage pour le verrouillage de la position, empêchant toute opération accidentelle et assurant un entretien sûr.

7. Bride supérieure ISO 5211 – prête pour l"automatisation

Toutes nos vannes papillon à corps divisé sont dotées d"une bride supérieure standard ISO 5211, offrant une interchangeabilité universelle pour diverses méthodes d"actionnement :

• Levier manuel – Commande marche-arrêt manuelle rapide avec plaque de verrouillage (standard pour ce modèle)

• Opérateur à engrenages – Autobloquant avec indicateur d'ouverture-fermeture (plus grandes tailles)

• Actionneurs électriques – Types marche-arrêt ou modulants avec retour 4-20 mA

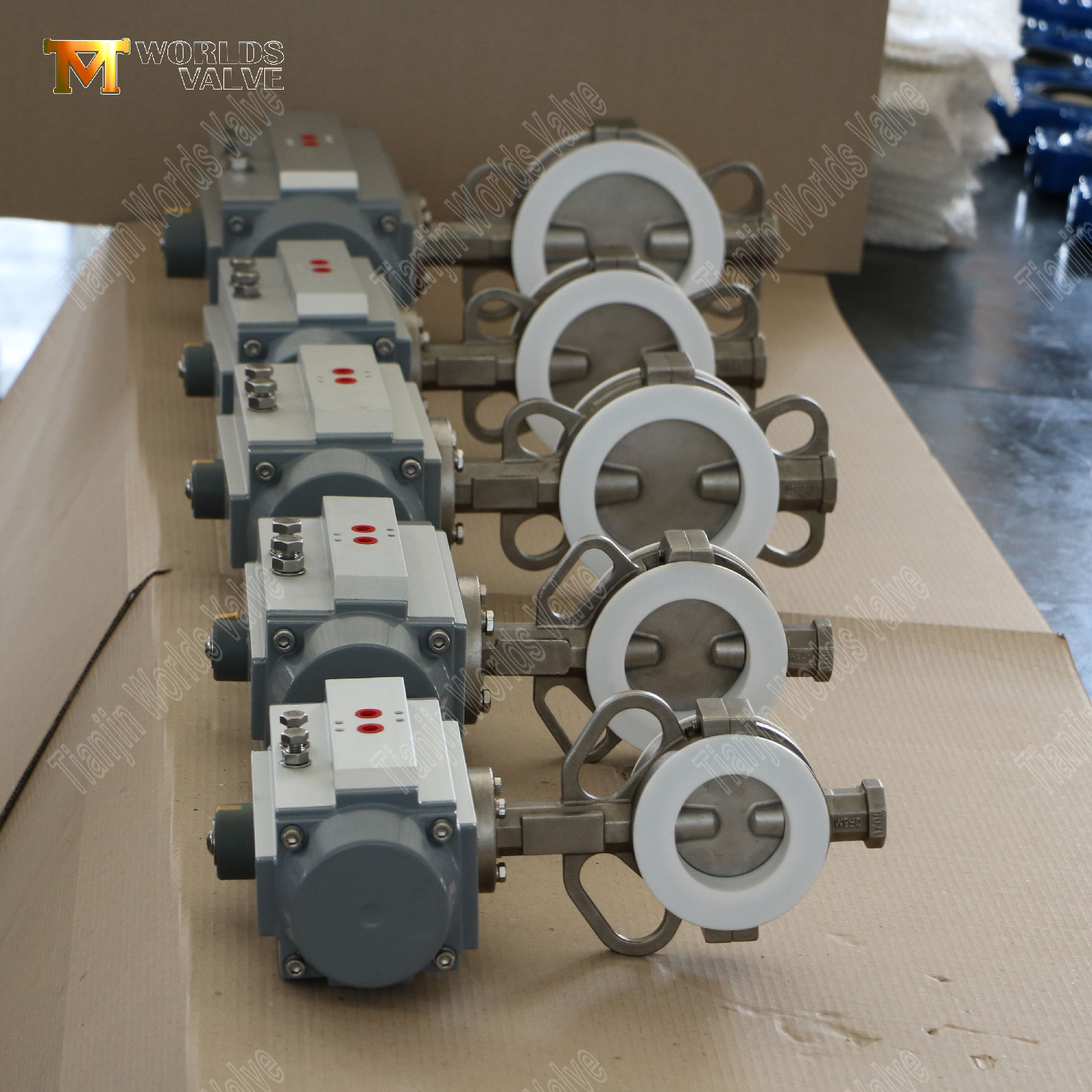

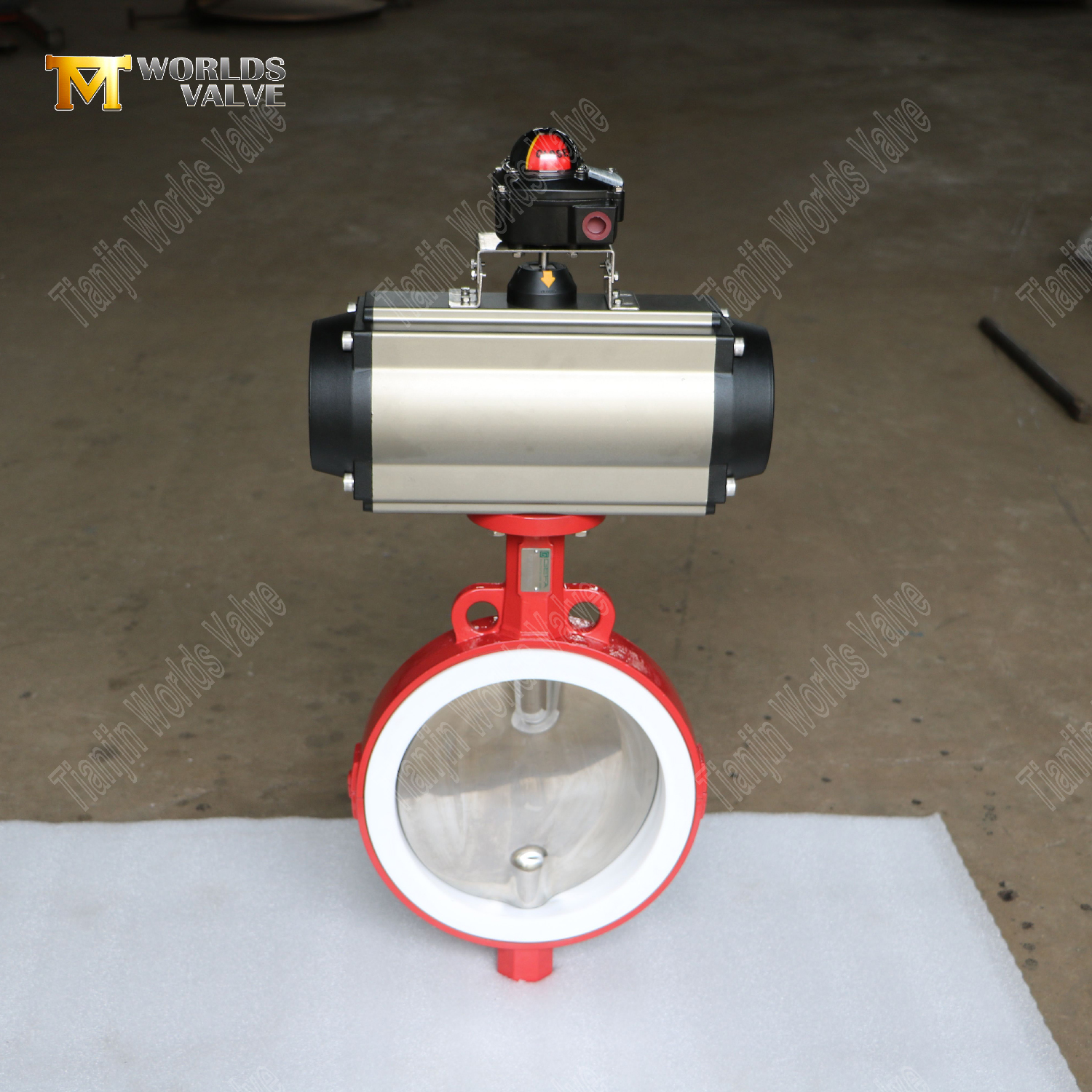

• Actionneurs pneumatiques – Conceptions à double effet ou à ressort de rappel (à sécurité intégrée)

• Actionneurs hydrauliques – Environnements à couple élevé, sous-marins ou explosifs

Applications typiques

Les vannes papillon à corps divisé avec siège en PTFE, disque CF8M et tige 17-4PH sont approuvées dans un large éventail d"industries :

• Traitement chimique Acides, alcalis, solvants et fluides agressifs – le siège en PTFE résiste aux attaques chimiques

• Fabrication pharmaceutique Processus de haute pureté, systèmes CIP/SIP – le PTFE antiadhésif simplifie le nettoyage

• Applications sanitaires du secteur agroalimentaire où la pureté du produit est essentielle

• Traitement de l"eau Dosage de produits chimiques, systèmes de chlore, d"ozone

• Production d"électricité Eau de refroidissement, injection de produits chimiques, condensat de vapeur

• Produits chimiques de blanchiment des pâtes et papiers, liqueurs corrosives

• Semi-conducteur Eau ultra pure et distribution de produits chimiques

• Marine et Offshore Refroidissement à l"eau de mer, systèmes d"eau de ballast

Pourquoi choisir la valve du monde de Tianjin ?

• Une qualité à laquelle vous pouvez faire confiance. Notre certification ISO 9001 :2015 est délivrée par LRQA, l"un des organismes de certification les plus respectés au monde. Chaque vanne est accompagnée de certificats de matériaux et de rapports de tests de pression, sans exception.

• Spécialistes du corps divisé. Nous possédons une vaste expérience dans la fabrication de vannes papillon à corps divisé pour des projets chimiques, pharmaceutiques et industriels dans le monde entier. Notre conception en deux parties simplifie la maintenance et prolonge la durée de vie.

• Expertise en sièges PTFE. Nos sièges en PTFE offrent une résistance chimique supérieure et une capacité à haute température par rapport aux sièges en élastomère, ce qui les rend idéaux pour les fluides agressifs et les applications de haute pureté.

• Avantage de la tige 17-4PH. Nos tiges 17-4PH offrent une résistance et une résistance à la corrosion nettement supérieures à celles des aciers inoxydables standard, garantissant une transmission de couple fiable et une durabilité à long terme.

• Personnalisation complète. Matériaux, tailles, pressions nominales, normes de brides (ANSI, DIN, JIS, BS), revêtements (n"importe quelle couleur RAL), actionneurs, le tout adapté à vos spécifications.

• Plus de 19 ans d"expérience à l"exportation. Logistique fluide et support après-vente dans plus de 50 pays en Europe, en Amérique, au Moyen-Orient et en Asie du Sud-Est.

• 100% Traçabilité. Certificats de matériaux et rapports de tests de pression avec chaque commande – sans exception.

• Délai d"exécution rapide. Chef de projet dédié; délai de livraison typique de 20 à 30 jours. Visites d"usine bienvenues à Tianjin.

Entrez en contact – Personnalisez votre vanne à corps divisé dès aujourd"hui :

Que vous ayez besoin de cette configuration de vanne papillon à corps divisé avec siège en PTFE, d"une taille ou d"une pression nominale différente, ou d"un ensemble complet de vannes pour un projet à grande échelle, nous sommes prêts à construire selon vos spécifications.

Envoyez-nous vos exigences :

• Taille requise et pression nominale

• Type de support et température de fonctionnement

• Combinaison de matériaux préférée (corps / disque / siège / potence)

• Type d"actionneur (manuel, à engrenages, électrique, pneumatique, hydraulique)

• Norme de bride et perçage (ANSI, DIN, JIS, BS)

• Couleur du revêtement (tout RAL)

• Quantité cible et port de destination

Notre équipe vous répondra dans les 24 heures avec un devis et une proposition d"ingénierie.

Visites d"usine bienvenues : venez voir comment nous fabriquons vos vannes à Tianjin, en Chine.

Contactez-nous maintenant et construisons votre vanne ensemble.
