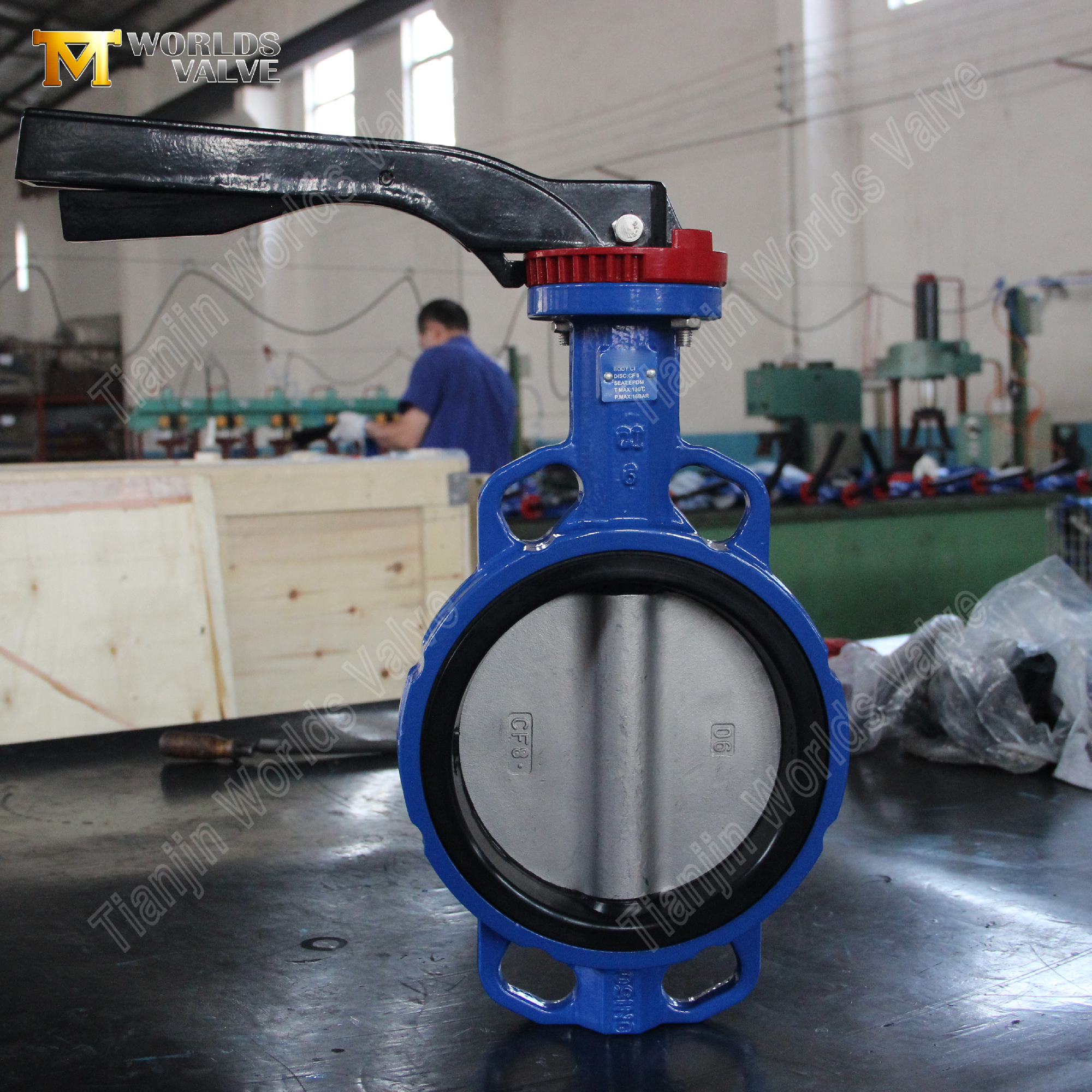

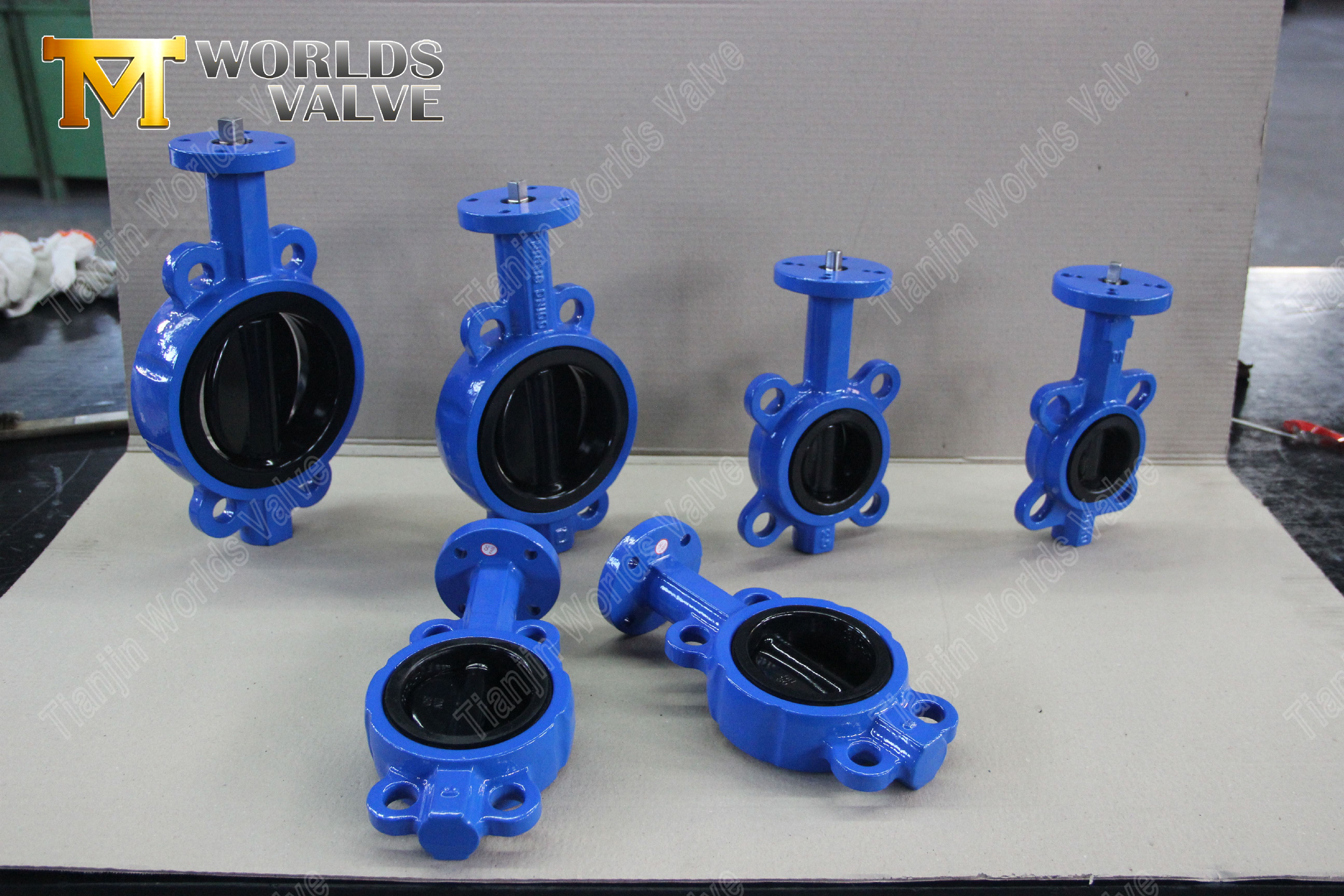

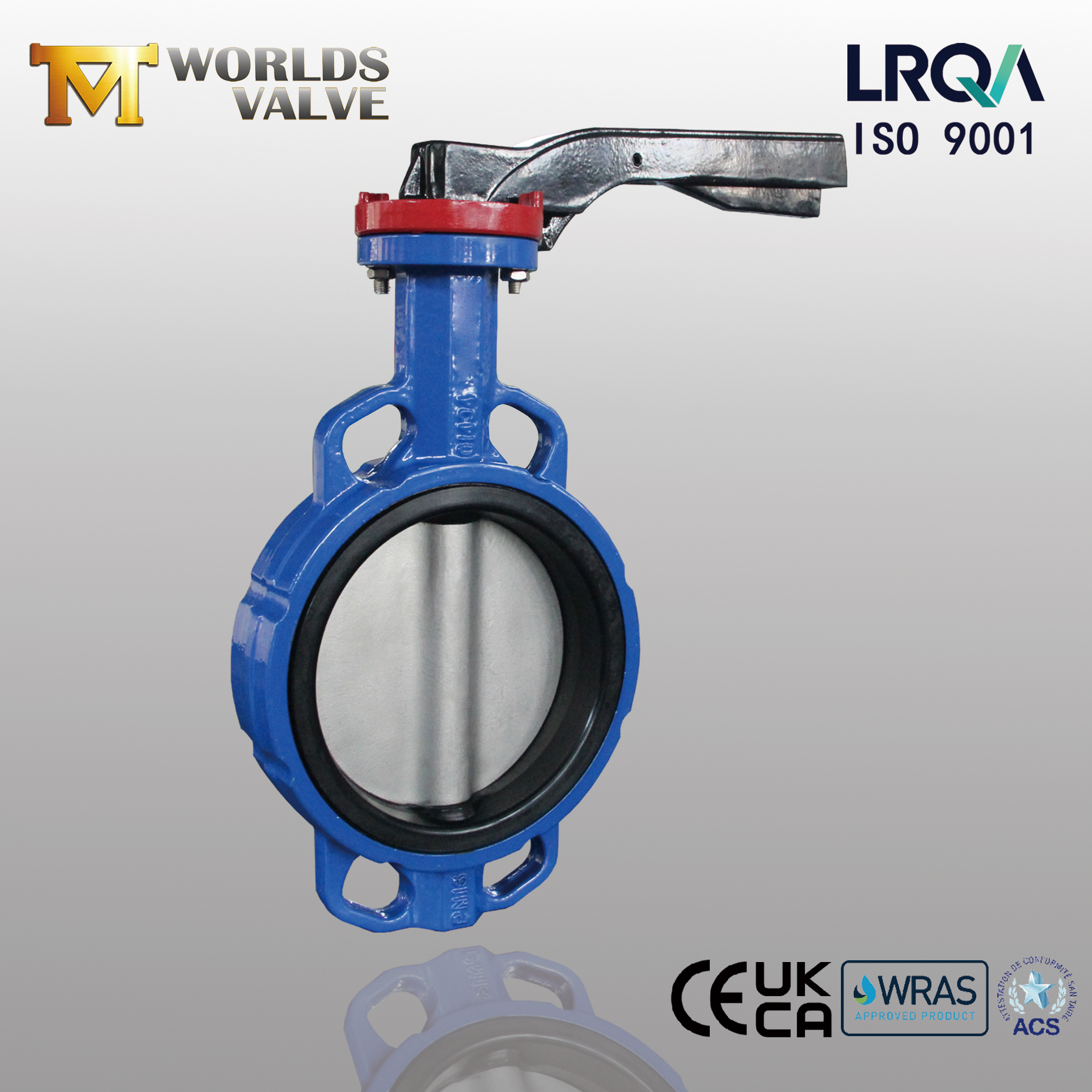

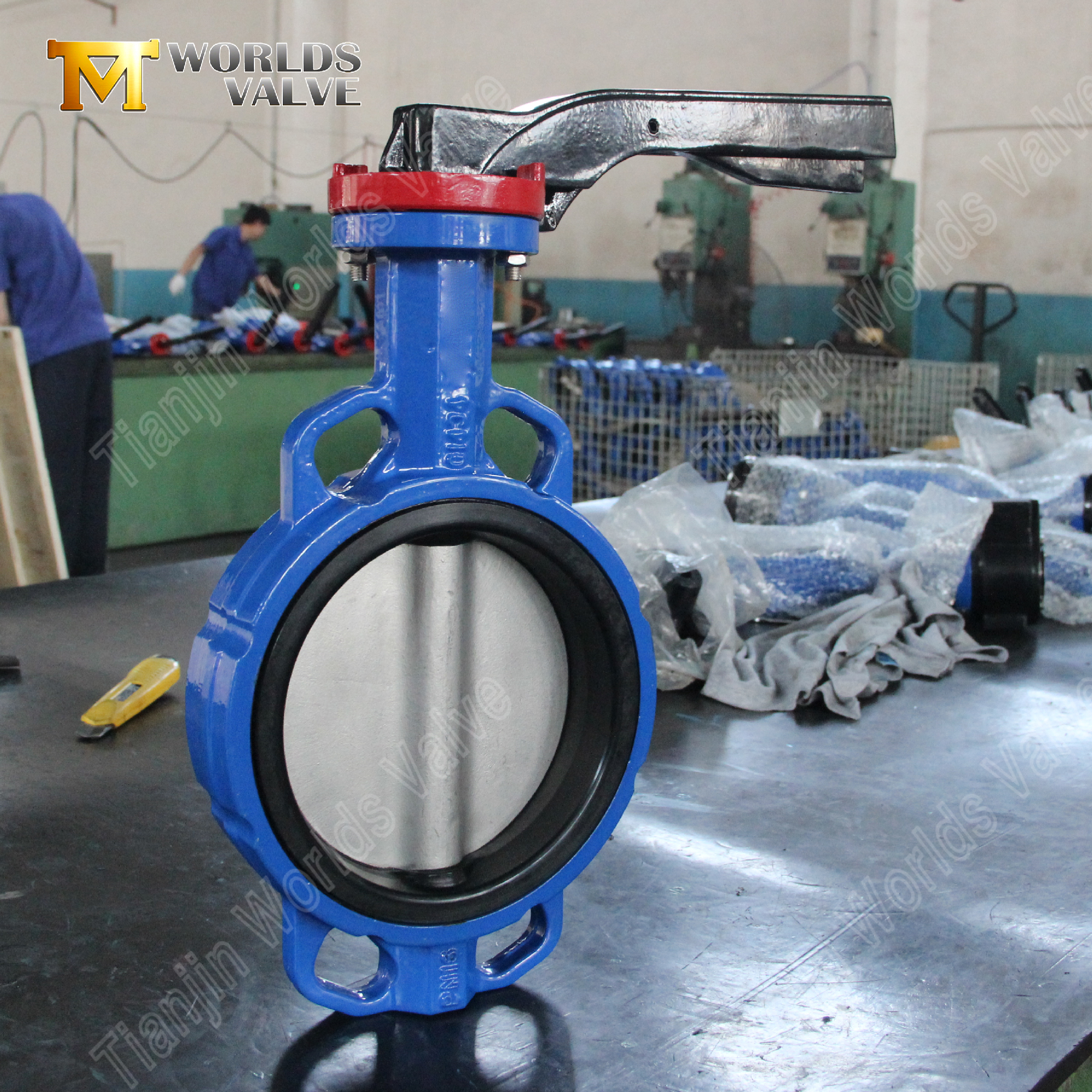

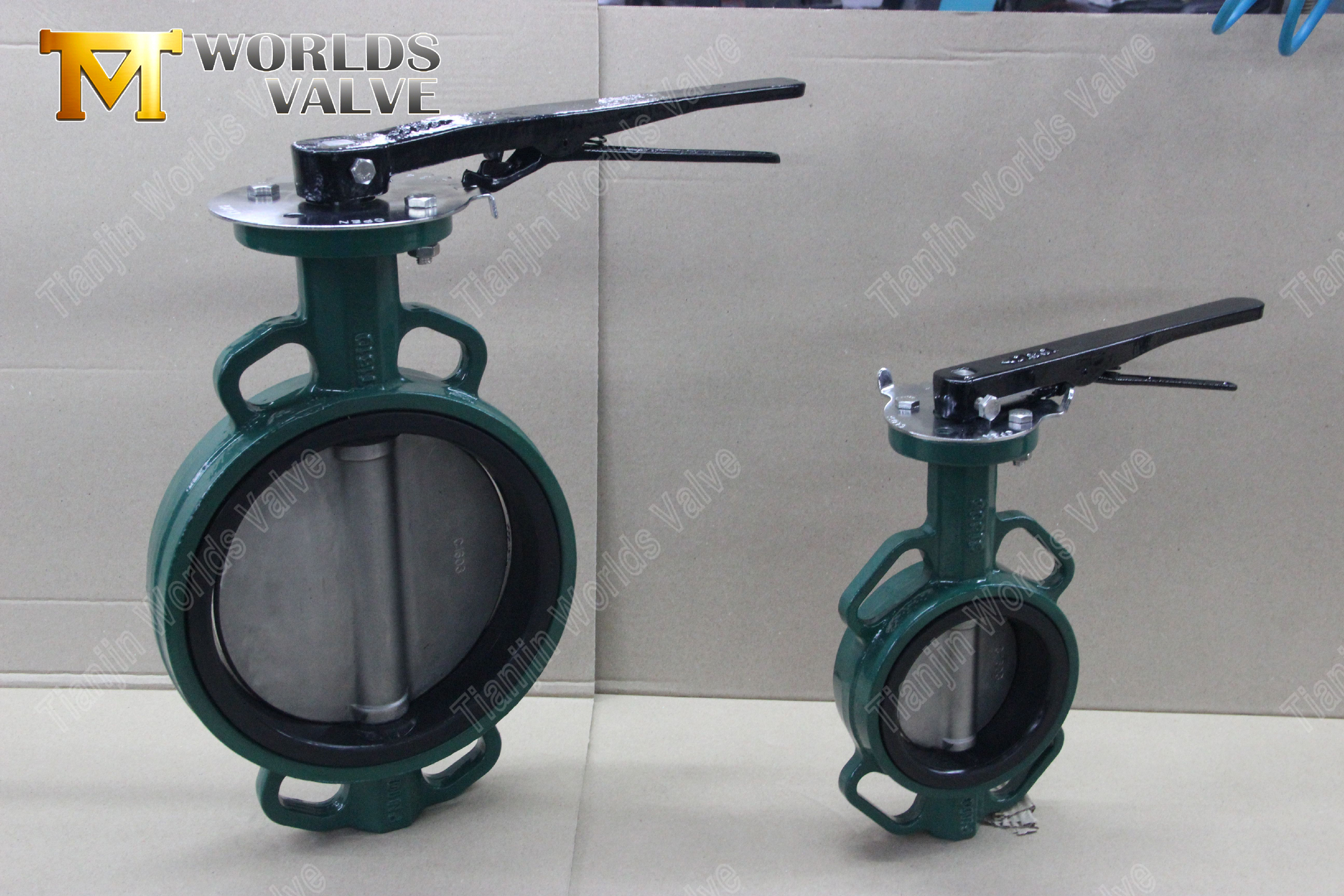

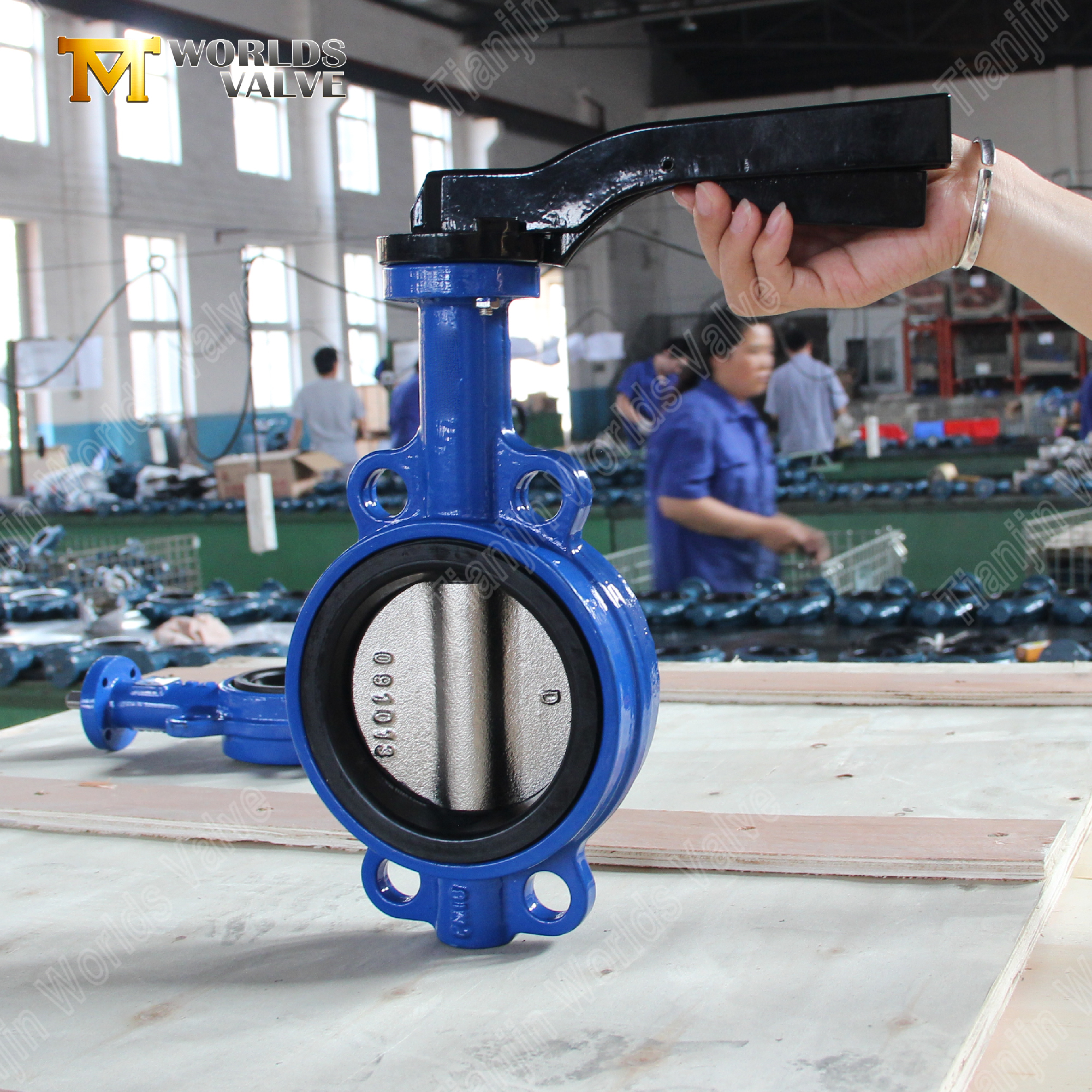

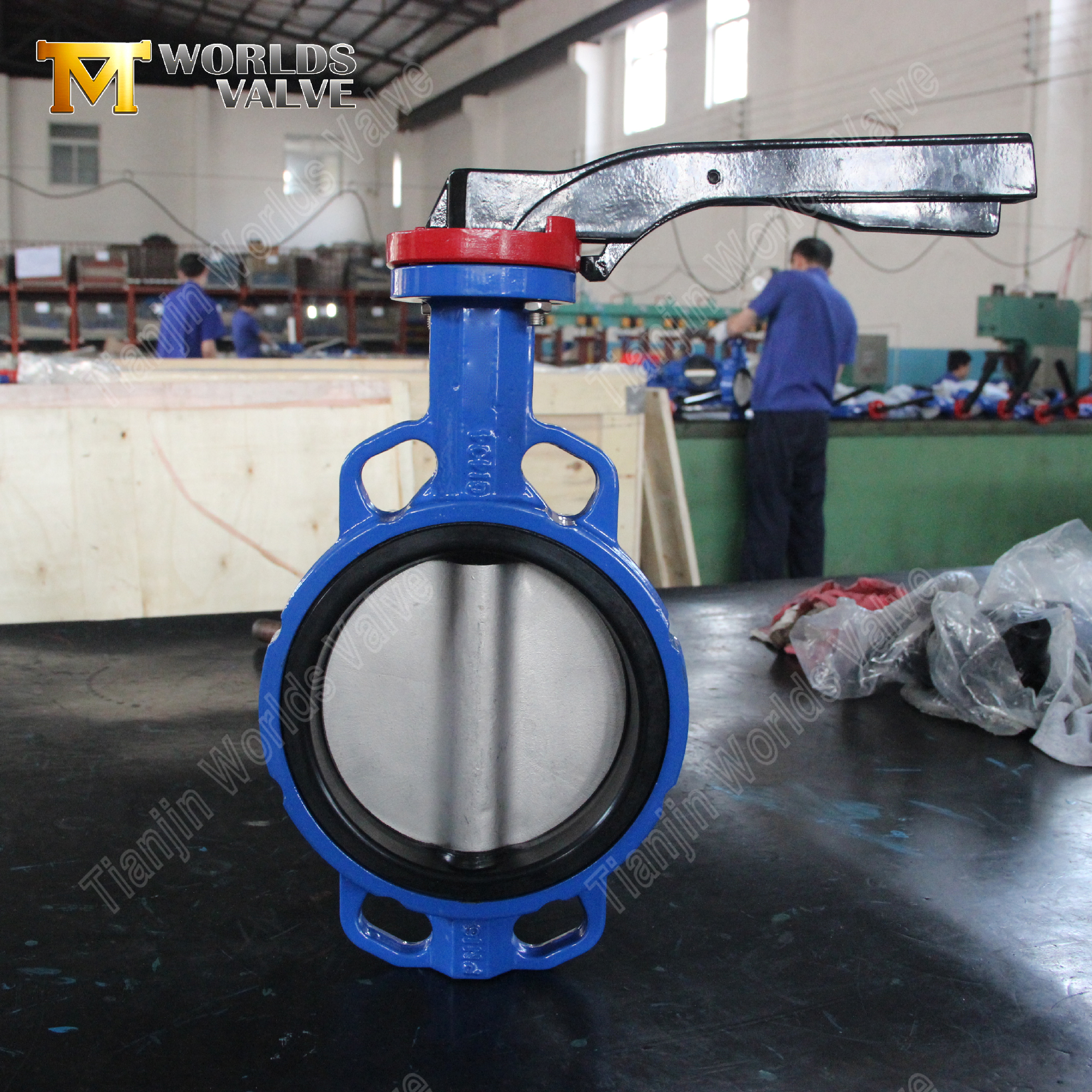

Vanne papillon à plaquette personnalisable avec poignée en aluminium et siège résilient | Focus OEM

Introduction：

Sa valeur fondamentale réside dans sa **personnalisabilité inhérente**. Bien qu'il soit proposé en configuration standard, nous reconnaissons que chaque application a des exigences uniques. Par conséquent, **les composants critiques tels que les matériaux du corps, du disque, du siège et de la tige sont entièrement personnalisables** en fonction de vos exigences spécifiques en matière de fluide, de pression, de température et d'environnement. Cette vanne incarne notre engagement à fournir non seulement un produit, mais une solution de contrôle de débit sur mesure.

Vanne papillon à plaquette personnalisable avec poignée en aluminium et siège résilient | Focus OEM

Tianjin Worlds Valve Co., Ltd. – Fabricant certifié ISO 9001, CE, UKCA et WRAS

CBF02-TA01-Manuel d'utilisation et d'entretien TÉLÉCHARGER

Principales caractéristiques et avantages:

1. Poignée en aluminium légère et durable pour un fonctionnement efficace

Conçu pour un contrôle manuel convivial dans les applications standard.

• Ergonomie et poids optimisés : La **poignée en alliage d'aluminium** offre un excellent rapport résistance/poids, garantissant un fonctionnement robuste tout en étant facile et confortable à manipuler, réduisant ainsi la fatigue de l'opérateur.

• Résistant à la corrosion et durable : L'aluminium offre une bonne résistance naturelle à la corrosion pour les environnements généraux. Pour des conditions plus difficiles, d'autres matériaux de poignée (tels que l'acier à revêtement époxy ou l'acier inoxydable) sont disponibles sur demande.

• Indication visuelle claire : La poignée sert d'indicateur de position intuitif, parallèle au tuyau pour « ouvert » et perpendiculaire pour « fermé », permettant une vérification rapide et sûre de l'état de la vanne.

2. Joint de siège élastique fiable pour une fermeture étanche

Garantit des performances sans fuite en mettant l’accent sur l’adaptabilité.

• Étanchéité aux bulles : La combinaison d'un disque usiné avec précision et d'un **siège en élastomère** compressible (standard EPDM/NBR) garantit une excellente intégrité d'étanchéité, empêchant les fuites internes et la perte de fluide.

• Flexibilité du matériau du siège : Le siège élastique standard offre d'excellentes performances pour l'eau, l'air et les huiles. Cependant, nous proposons une **large gamme de matériaux de siège alternatifs** (tels que le Viton/FKM pour les produits chimiques, le silicone pour les températures élevées/basses ou le PTFE pour une haute pureté) pour répondre exactement à vos besoins en matière de compatibilité des fluides.

• Entretien facile et longue durée de vie : La conception résiliente du siège offre un effet d'amortissement, réduisant ainsi l'usure. Les sièges usés peuvent souvent être remplacés en ligne, minimisant ainsi les temps d'arrêt et les coûts du cycle de vie.

3. Construction de matériaux adaptables pour diverses applications

La véritable force de la vanne réside dans sa capacité à être conçue selon vos spécifications.

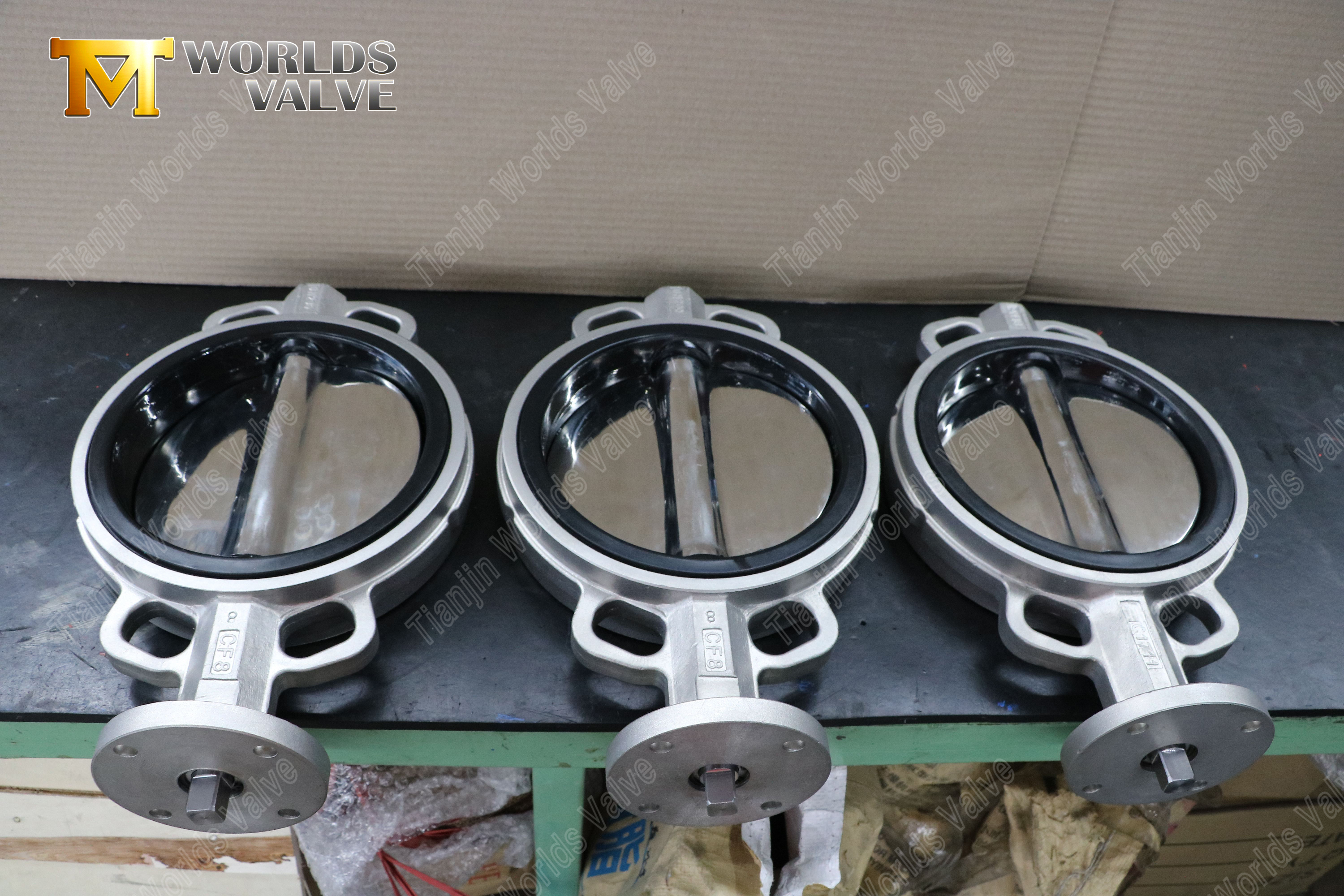

• Options de matériaux de disque : Le **disque en acier inoxydable** standard (généralement CF8/304 ou CF8M/316) offre une bonne résistance à la corrosion. Nous pouvons fournir des disques en **acier inoxydable duplex, bronze d'aluminium, alliages de nickel ou avec divers revêtements (PFA, époxy)** pour des performances améliorées contre la corrosion, l'abrasion ou des produits chimiques spécifiques.

• Flexibilité du matériau du corps : Bien qu'il soit généralement fourni en fonte ductile ou en acier au carbone avec revêtements, le **matériau du corps de vanne peut être personnalisé** pour inclure différentes qualités d'acier moulé, d'acier inoxydable (CF8, CF8M, CF3M) ou d'autres alliages pour répondre aux exigences du processus et aux exigences de corrosion.

• Tige et attaches sur mesure : Les matériaux de tige (par exemple 304, 316, 17-4PH) et les ensembles de fixations peuvent être spécifiés pour garantir la compatibilité avec l'environnement d'exploitation et prévenir la corrosion galvanique.

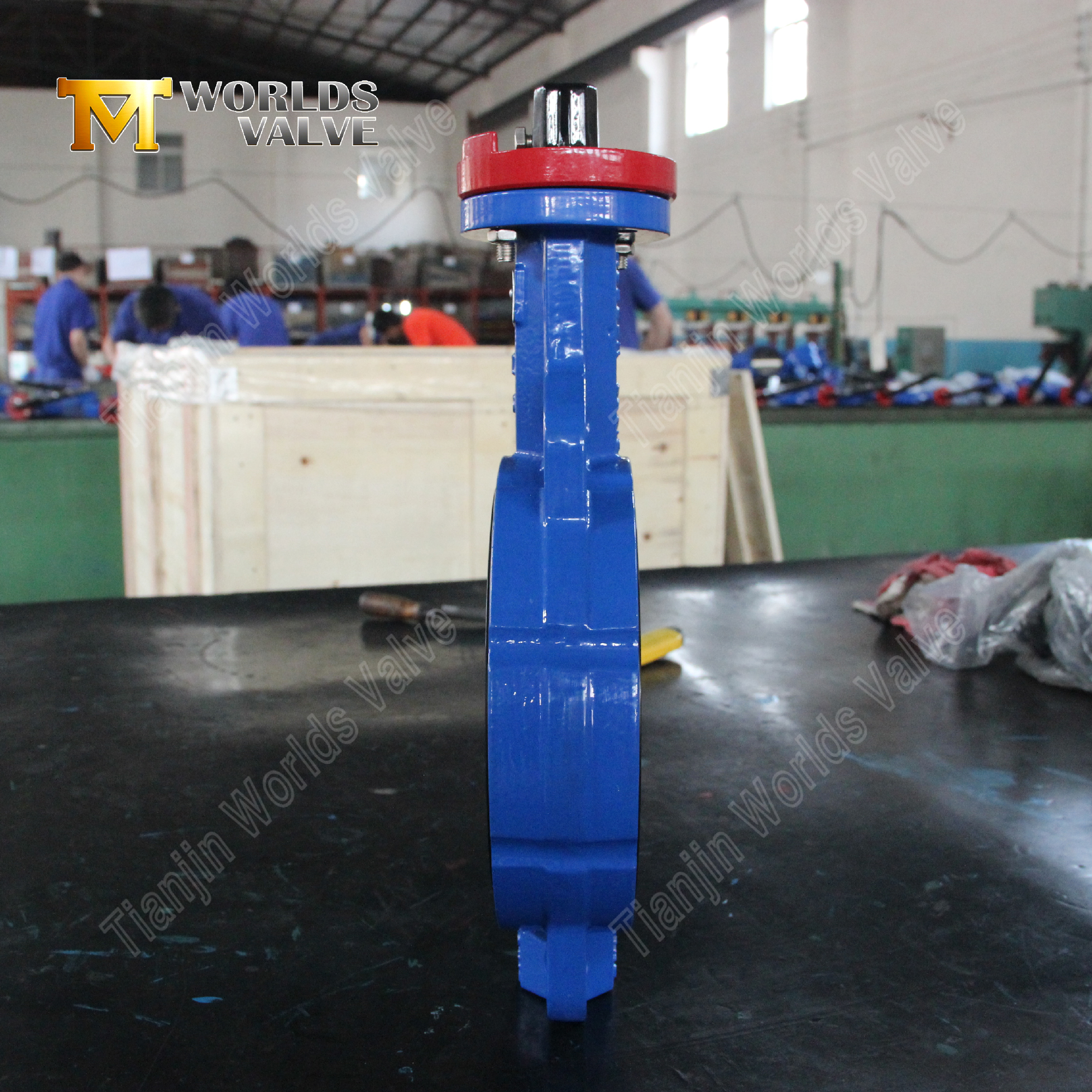

4. Conception de plaquettes compacte et économique

Offre des avantages pratiques en matière d'installation et de performances.

• Gains d'espace et de poids : Le corps de type plaquette s'installe directement entre deux brides de pipeline à l'aide de boulons traversants, éliminant ainsi le besoin de brides complémentaires. Il en résulte un assemblage plus léger et plus compact, réduisant les besoins en support et le coût d'installation.

• Installation et maintenance simplifiées : L'installation est simple, ce qui permet d'économiser du temps et du travail. La conception permet un retrait facile pour inspection ou remplacement du siège sans démontage majeur du tuyau.

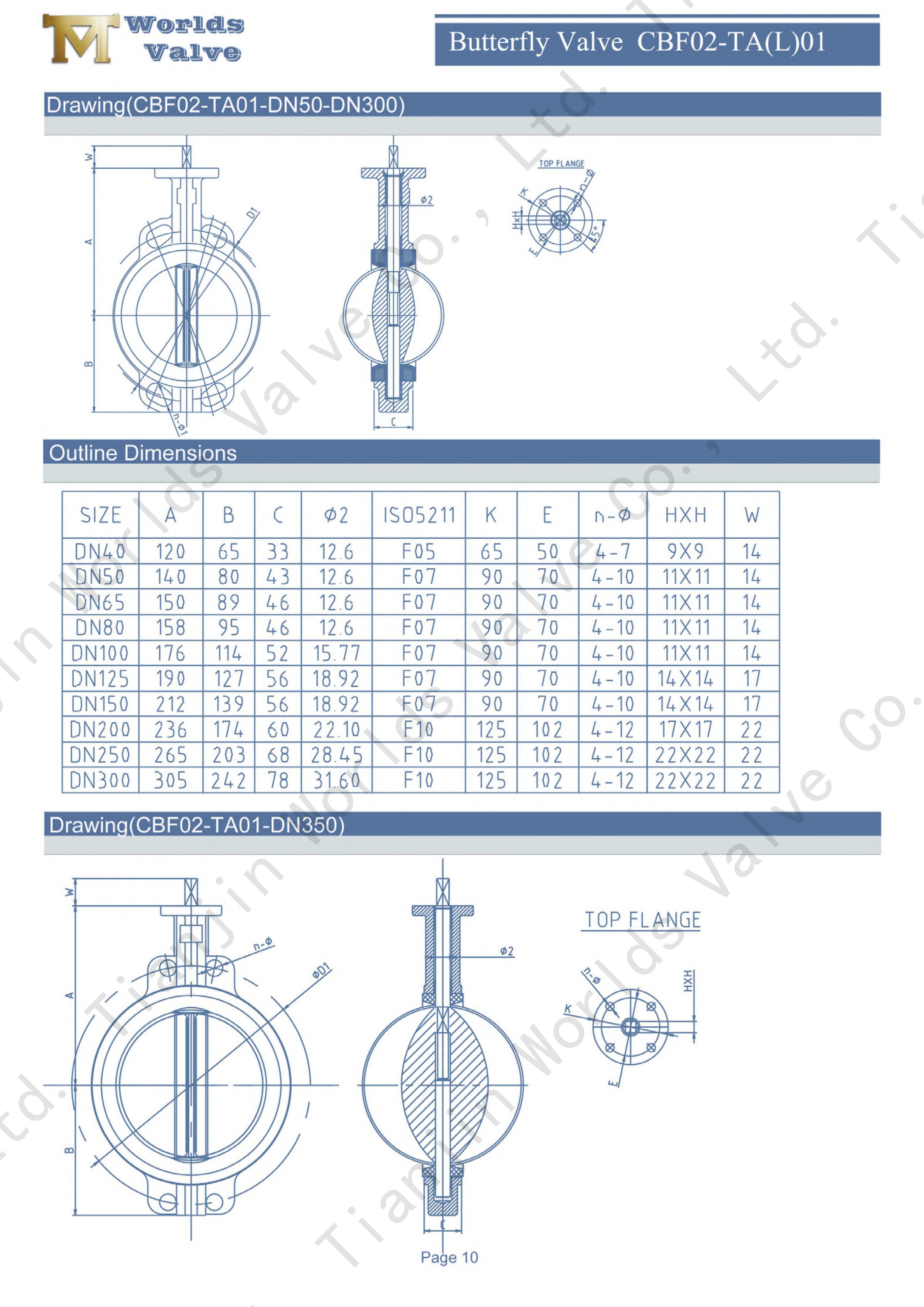

Norme:

Pourquoi choisir la valve du monde de Tianjin ? Votre partenaire OEM/ODM

• Philosophie de la conception sur commande : Nous ne sommes pas seulement un fournisseur de catalogues. Nous sommes spécialisés dans les **services OEM et ODM**, travaillant avec vous pour **personnaliser les matériaux, les dimensions, les pressions nominales et les normes de test** de la vanne afin de l'intégrer parfaitement à votre système ou gamme de produits.

• Expertise en science des matériaux : Notre force réside dans la sélection et le traitement de la combinaison de matériaux adaptée à vos conditions de service, qu'il s'agisse d'applications d'eau standard ou de processus hautement corrosifs/érosifs.

• Fondation de fabrication certifiée : Notre système de gestion de la qualité **certifié ISO 9001** garantit que chaque vanne personnalisée, de la traçabilité des matériaux aux tests finaux, est produite avec la même rigueur et la même fiabilité.

• Prise en charge de la conformité mondiale : Nous pouvons guider et fabriquer des vannes pour répondre aux certifications régionales et industrielles requises, telles que **CE/PED, UKCA, UL/FM ou les normes spécifiques du client**.

Applications typiques (avec matériel correspondant Personnalisation)

• Services de CVC et de construction : Configuration standard avec siège EPDM.

• Traitement de l'eau : Personnalisé avec des revêtements et des joints approuvés pour l’eau potable (WRAS/ACS).

• Traitement chimique : Personnalisé avec CF8M/PTFE ou des matériaux en alliage pour la résistance à la corrosion.

• Nourriture et boissons : Personnalisé avec des corps en acier inoxydable poli et des joints conformes à la FDA.

• Marine et offshore : Personnalisé avec des disques en bronze nickel-aluminium et des matériaux résistants à l'eau de mer.

Conclusion :

Vous avez une application standard ou particulière ? Contactez-nous avec vos exigences. Laissez notre équipe d’ingénierie vous fournir un devis et une solution sur mesure pour votre prochain projet.
