Vanne papillon à plaquette professionnelle PN16 avec conception à tige divisée | Tianjin mondes Valve Co., Ltd

Introduction：

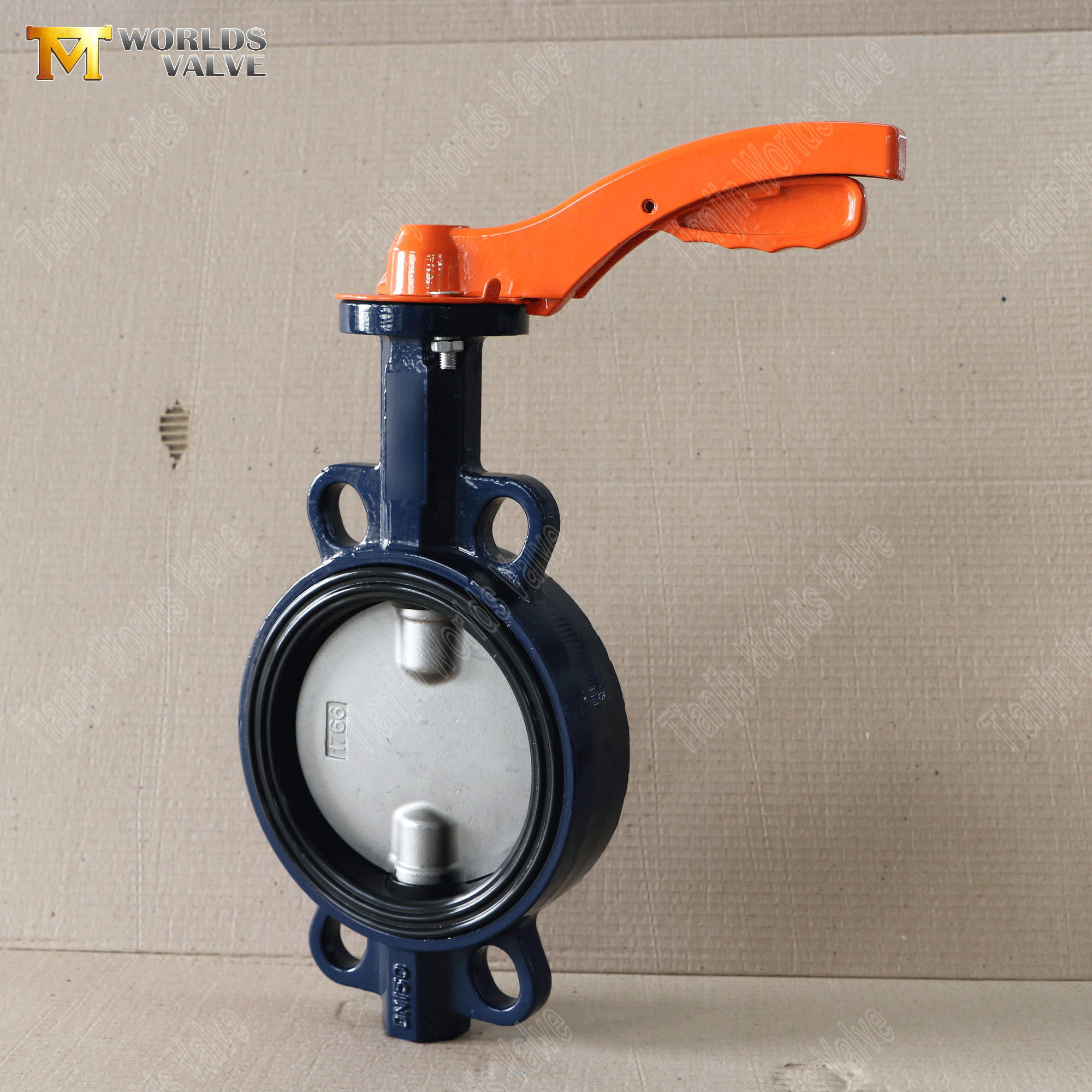

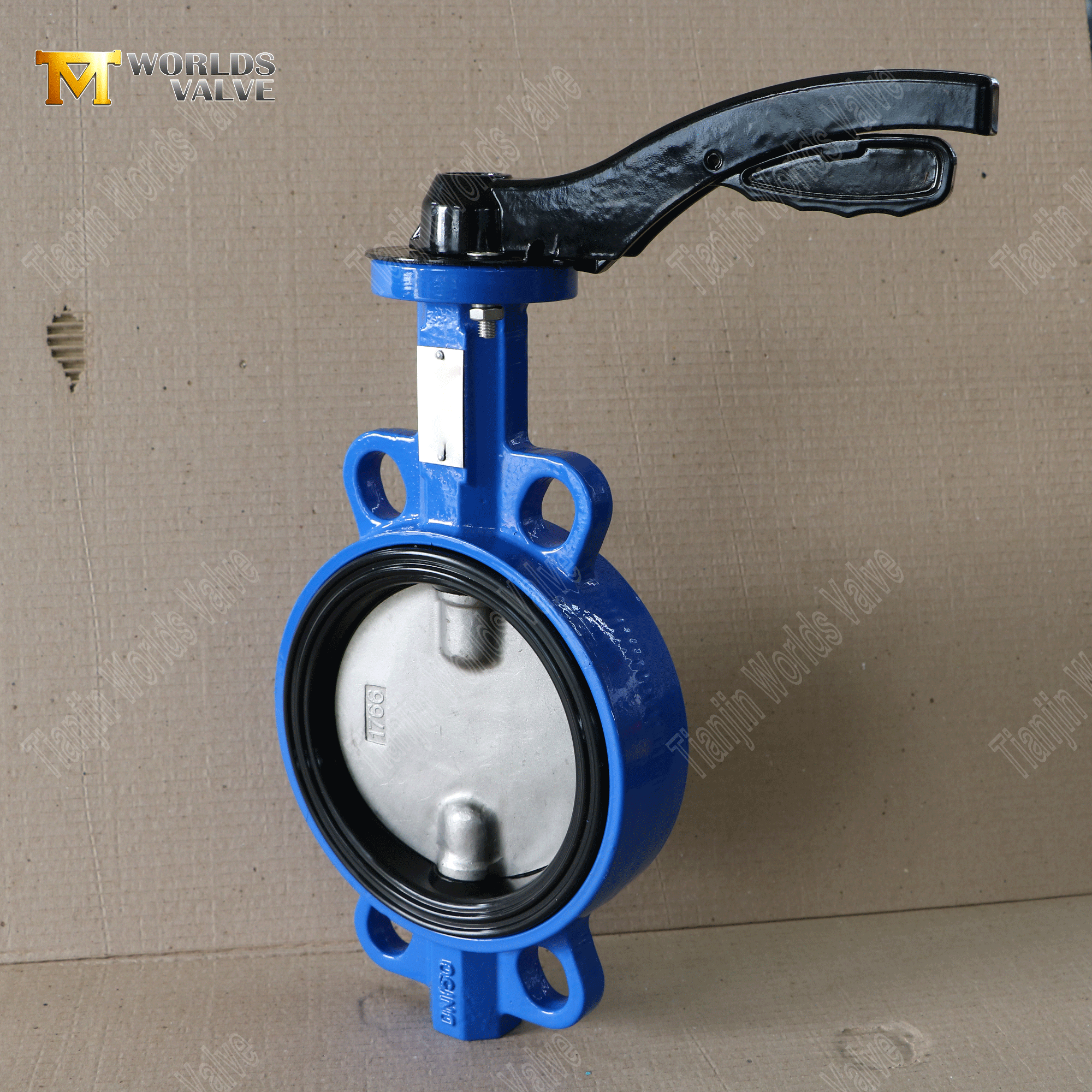

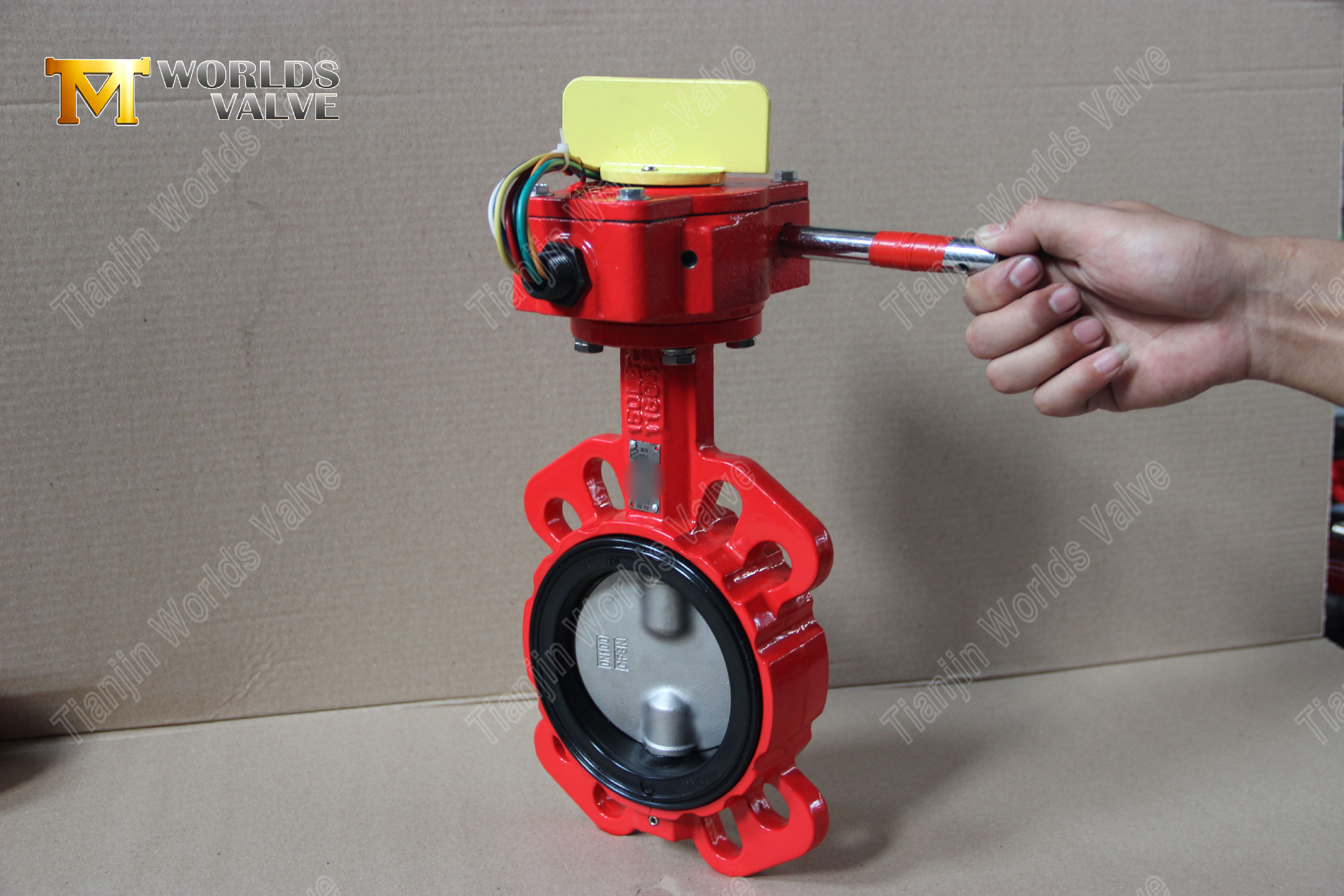

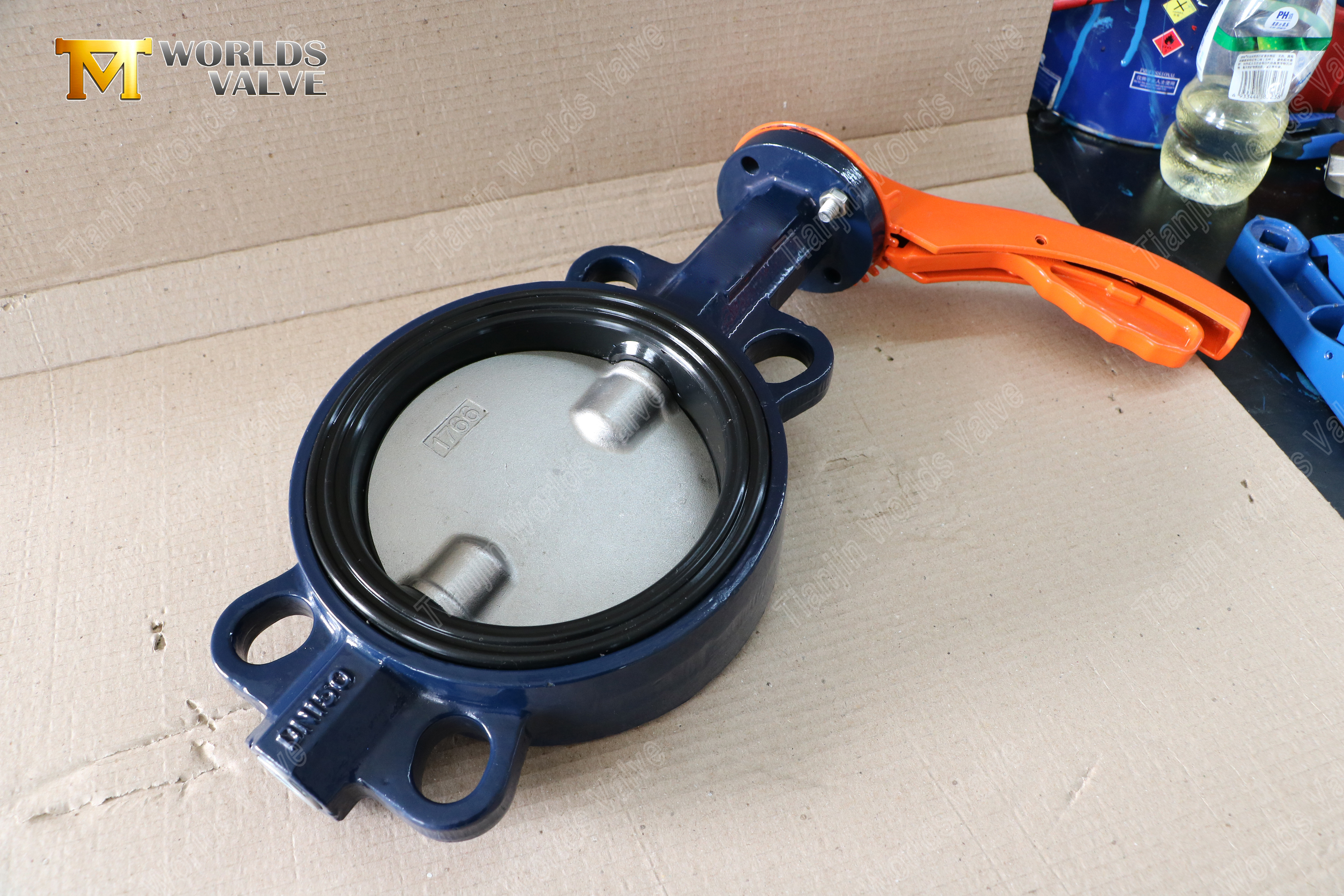

Vanne papillon à plaquette professionnelle PN16 avec conception à tige divisée

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

CBF03-TA03-Manuel d'utilisation et d'entretien TÉLÉCHARGER

Principales caractéristiques et avantages:

1. Intégrité structurelle améliorée grâce à la conception à tige divisée

Contrairement aux vannes conventionnelles à tige unique, notre configuration innovante à double arbre (supérieur et inférieur) offre des performances et une durabilité supérieures.

• Résistance et rigidité accrues : Le système à tige divisée offre une résistance à la torsion exceptionnelle, résistant efficacement à la flexion et à la déformation sous des contraintes élevées de pipeline ou des coups de bélier.

• Alignement précis des disques et fonctionnement plus fluide : Cette conception garantit un alignement parfait et stable du disque pendant toute sa rotation de 90 degrés, ce qui se traduit par un fonctionnement toujours fluide et à faible friction et une réduction de la contrainte de l'actionneur.

• Durée de vie prolongée : En minimisant les contraintes mécaniques et l'usure de la tige et des points d'appui, la conception prolonge considérablement la durée de vie opérationnelle de la vanne et réduit les besoins de maintenance à long terme.

2. Sélection optimisée des matériaux pour une durabilité maximale

Nous associons des matériaux haut de gamme aux composants critiques en contact avec le fluide afin de garantir la fiabilité dans les environnements exigeants.

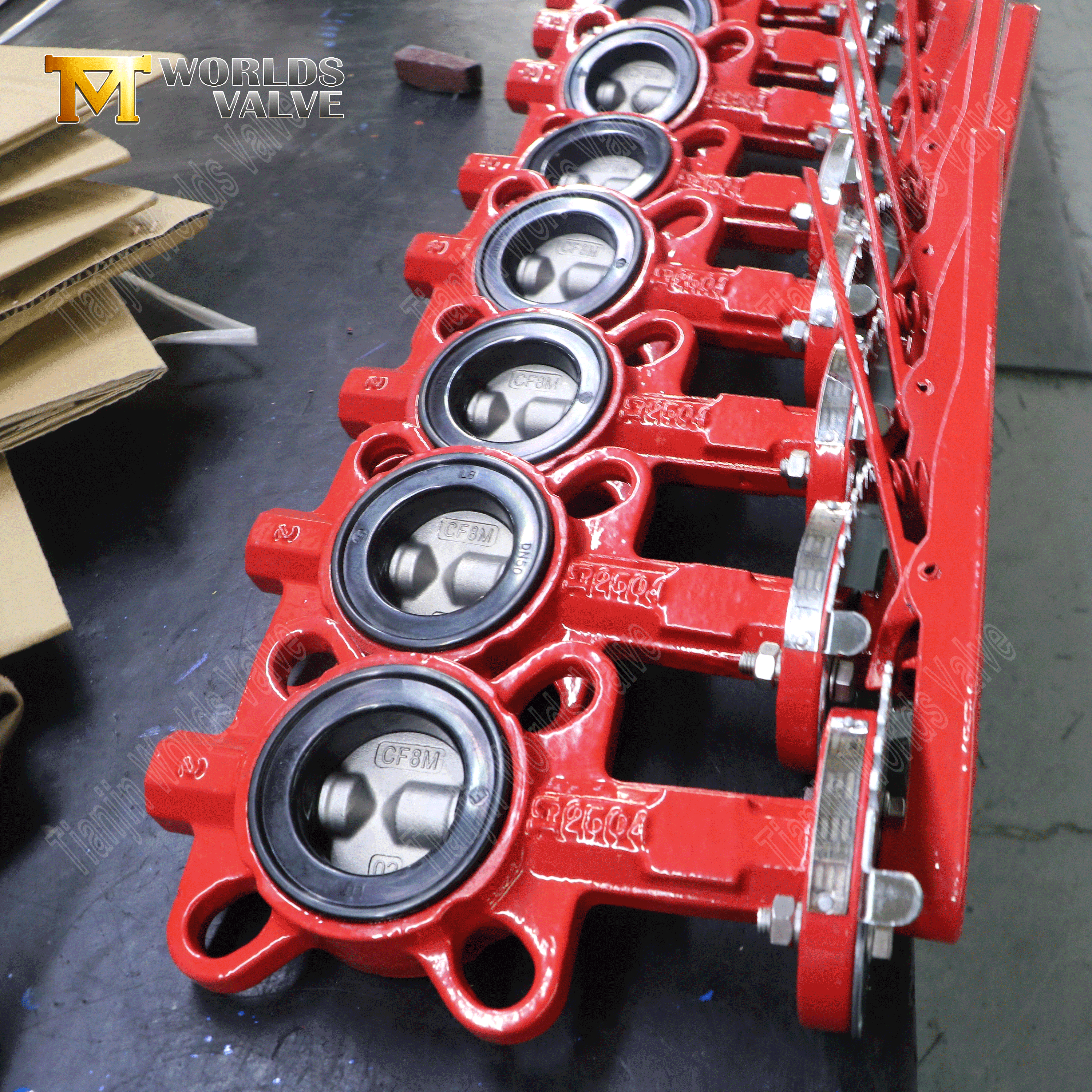

• Disque résistant à la corrosion (CF8M/AISI 316) : Le disque de vanne est fabriqué en acier inoxydable CF8M, qui offre une résistance supérieure aux piqûres et à la corrosion causées par les chlorures, les acides et une large gamme de produits chimiques par rapport aux qualités standard 304, ce qui le rend idéal pour les applications difficiles ou marines.

• Siège élastique haute performance (EPDM) : Le siège en éthylène propylène diène monomère (EPDM) offre une excellente élasticité d'étanchéité à long terme, une forte résistance à l'eau, à la vapeur et aux intempéries, ainsi que des performances fiables sur une large plage de températures allant de -20°C à 120°C.

• Longévité synergique : La combinaison d'un disque dur et résistant à la corrosion et d'un siège résilient et élastique crée une interface robuste qui maintient un joint étanche sur d'innombrables cycles avec une dégradation minimale.

3. Performance d'étanchéité haute pression fiable (classé PN16)

Conçu pour assurer une fermeture sécurisée dans les systèmes nécessitant un confinement à plus haute pression.

• Assurance d'étanchéité aux bulles : Le disque CF8M usiné avec précision interagit parfaitement avec le siège élastique en EPDM pour créer un joint fiable et étanche aux bulles, empêchant efficacement les fuites internes et garantissant l'intégrité du processus.

• Performance stable sous pression : La vanne est rigoureusement conçue et testée pour fonctionner de manière constante à sa pression nominale PN16, fournissant ainsi une barrière fiable contre le reflux et la perte de pression dans les segments de pipeline critiques.

• Protection du système : Cette capacité d'étanchéité fiable protège l'équipement en amont, empêche le mélange des fluides et contribue à la sécurité et à l'efficacité globales du système.

4. Installation rentable et peu encombrante

La conception de type tranche offre des avantages pratiques et économiques significatifs aux constructeurs de systèmes.

• Profil compact et léger : La vanne élimine le besoin d'un corps à bride complète, ce qui donne lieu à une unité beaucoup plus légère et compacte qui simplifie la manipulation et réduit les besoins de support structurel.

• Processus d'installation simplifié : L'installation est simple et rapide : la vanne est simplement centrée entre deux brides de canalisation et fixée avec des boulons traversants. Cela élimine le besoin d'écrous à bride séparés ou de procédures d'alignement complexes, réduisant ainsi considérablement le temps et les coûts de main-d'œuvre.

• Coût total de possession réduit : Des économies sont réalisées sur plusieurs fronts : poids unitaire initial réduit, coûts d'expédition réduits, main d'œuvre d'installation minimale et moins d'espace requis dans le système de tuyauterie.

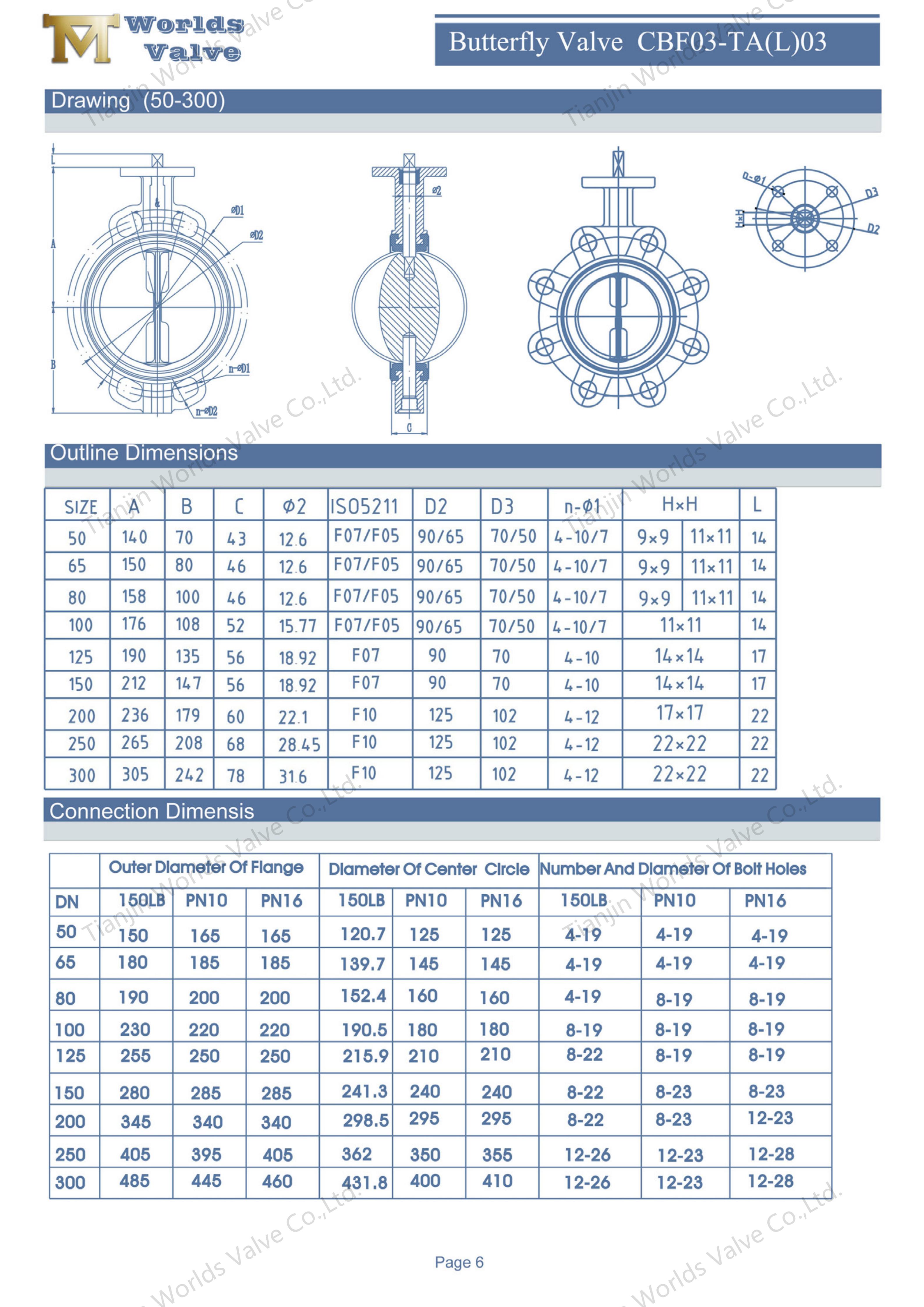

Norme:

Pourquoi choisir la valve du monde de Tianjin ?

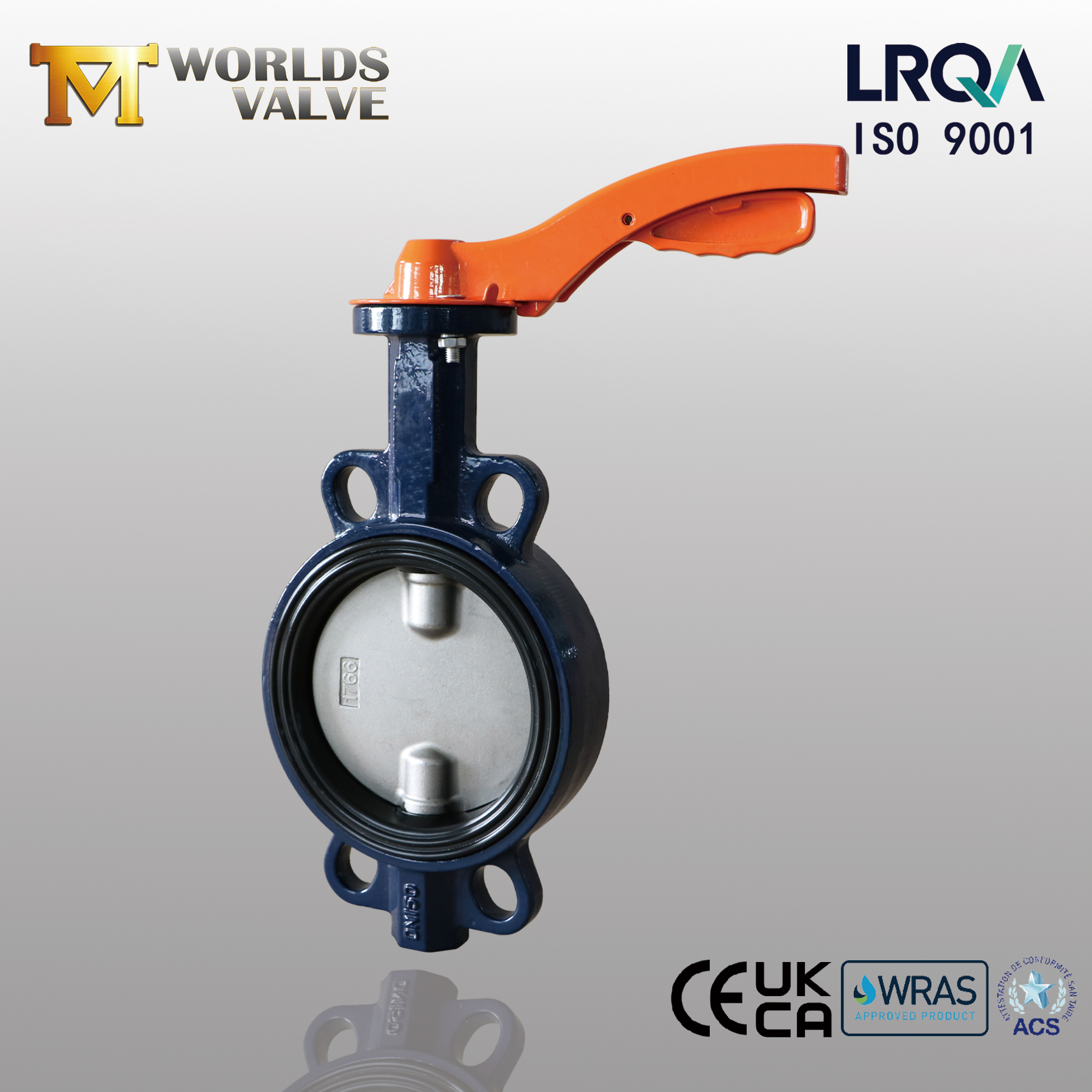

• Fabricant certifié avec conformité mondiale : Nous sommes une usine certifiée ISO 9001 et nos produits sont conçus et testés pour répondre aux normes internationales strictes, notamment **WRAS, ACS, UKCA et CE**. Cela garantit la qualité, la sécurité et l’acceptabilité de nos vannes sur les marchés du monde entier.

• Expertise OEM/ODM et personnalisation flexible : En tant que spécialiste des services OEM et ODM, nous proposons bien plus que de simples vannes standards. Nous collaborons étroitement avec nos clients pour fournir des solutions sur mesure, qu'il s'agisse de **taille, de pression nominale, de qualité de matériau (par exemple CF8, CF8M, fonte ductile) ou de revêtements spéciaux**, afin de répondre aux spécifications exactes du projet.

• Expérience d’exportation éprouvée et service fiable : Avec une expérience éprouvée en matière d’exportation vers des dizaines de pays sur différents continents, nous possédons une riche expertise en commerce international. Notre équipe fournit une assistance de bout en bout, depuis la consultation technique et la documentation jusqu'à la logistique en temps opportun, garantissant une expérience de chaîne d'approvisionnement fluide et fiable à nos partenaires mondiaux.

Applications typiques :

Cette vanne est la solution idéale pour de nombreuses industries nécessitant une isolation fiable et maintenable :

• Réseaux municipaux d’approvisionnement et de distribution d’eau

• Systèmes industriels d’eau de refroidissement et de CVC

• Stations de traitement et de pompage des eaux usées

• Systèmes de protection incendie et d'irrigation

• Service général dans les industries chimiques, électriques et marines

Conclusion :

Vous recherchez un fournisseur fiable et certifié pour votre projet de vannes ? Contactez Tianjin Worlds Valve Co., Ltd. Notre équipe est prête à fournir des spécifications de produits détaillées, des certifications, des prix compétitifs et une assistance experte OEM/ODM adaptée à vos besoins.
