Vanne papillon à plaquettes | PN16 | Fabricant OEM – Matériaux et actionneurs personnalisés

Présentation du produit

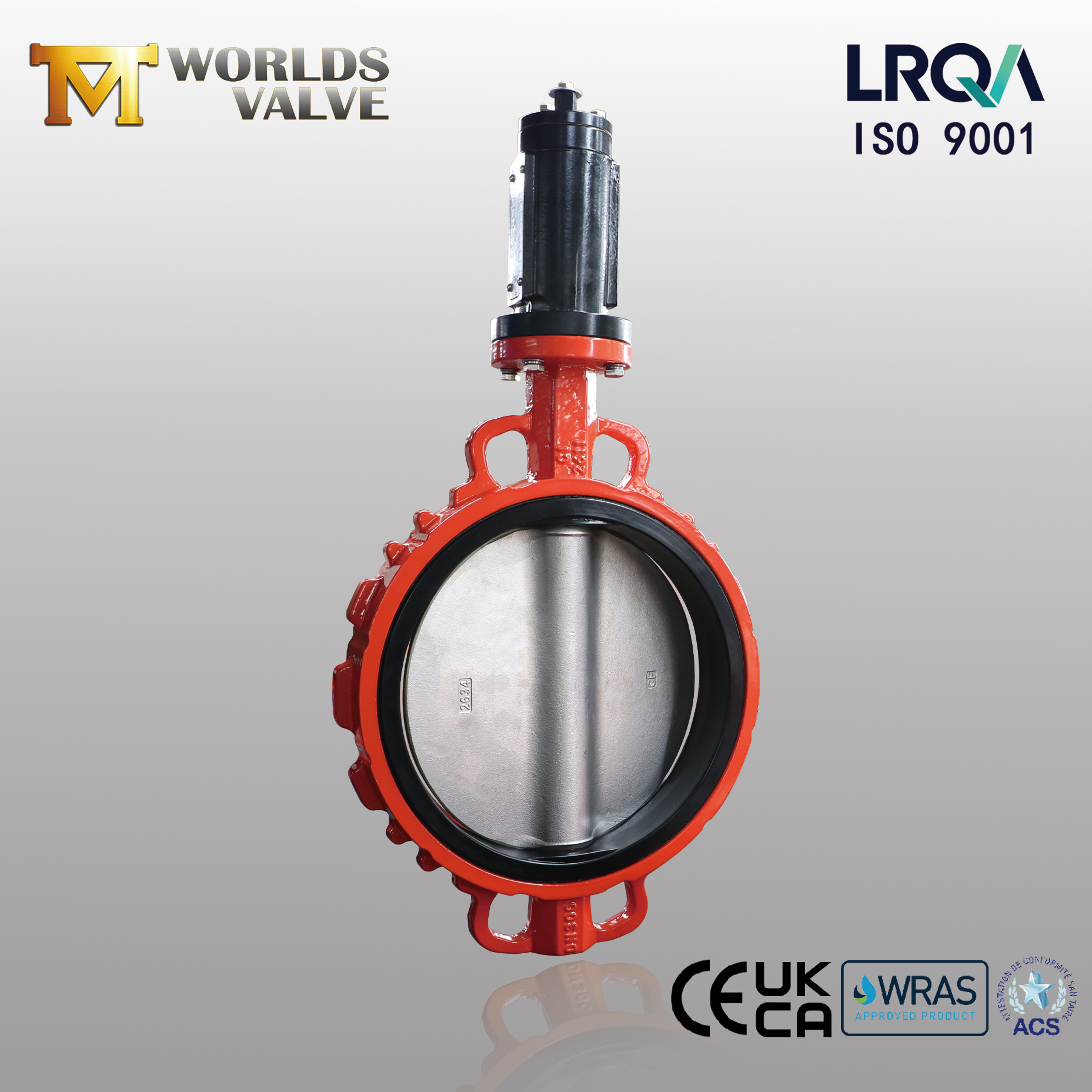

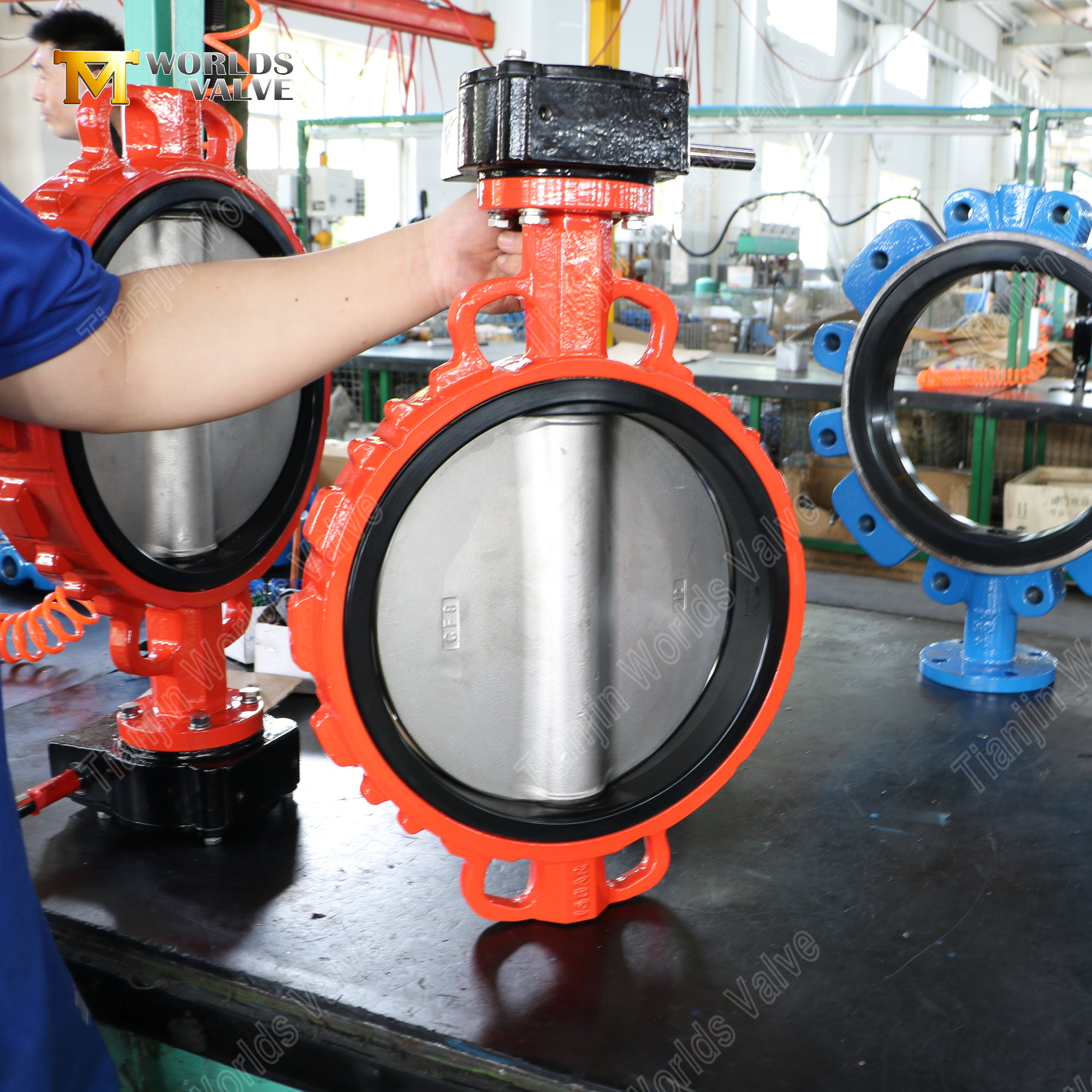

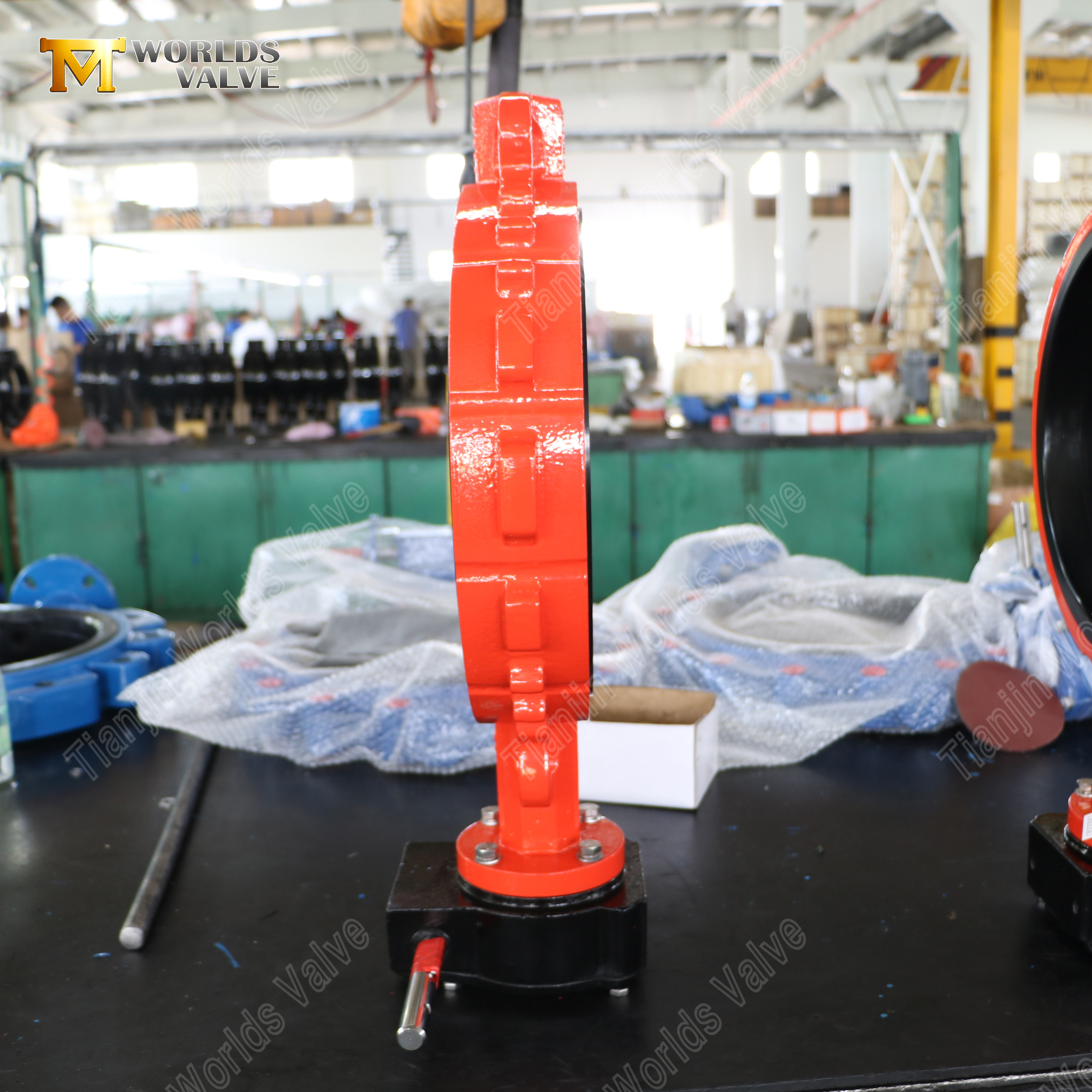

Tianjin Worlds Valve Co., Ltd. propose une vanne papillon à plaquettes dotée d"un corps en fonte ASTM A126 classe B, d"un disque en acier inoxydable CF8 (AISI 304), d"un siège en NBR (caoutchouc nitrile) et d"une tige en acier inoxydable AISI 420, conçue pour un service à 16 bars (PN16). Cette vanne est conçue pour un contrôle marche/arrêt fiable et un étranglement de base dans les applications de distribution d"eau, de CVC et industrielles générales où la rentabilité et une étanchéité fiable sont des priorités. Le corps de la vanne est fini avec un revêtement époxy RAL 2002 (rouge orange) pour une protection améliorée contre la corrosion et une visibilité dans les environnements industriels.

Introduire:

Vanne papillon à plaquettes | Corps ASTM A126 classe B | Disque CF8 | Siège NBR | 16 barres

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

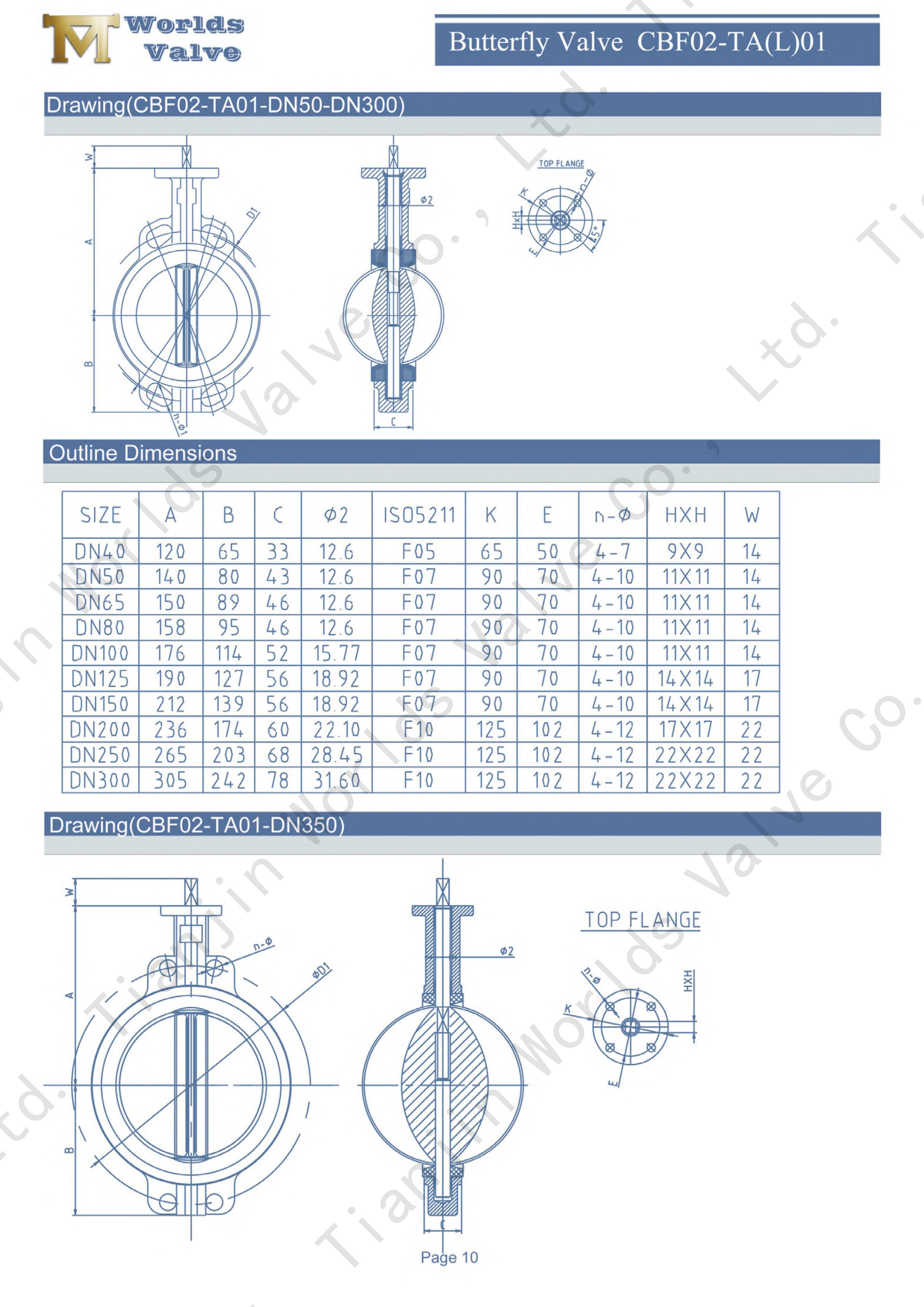

CBF02-TA01 - Informations détaillées sur le produit

Spécifications techniques

Ce modèle est configuré avec les paramètres suivants. Veuillez noter que chaque élément répertorié ci-dessous est personnalisable selon vos besoins spécifiques.

Principales caractéristiques et avantages

1. Conception de type plaquette

• Dimensions face à face compactes – La conception de la plaquette réduit la longueur et le poids total, économisant ainsi de l'espace d'installation et réduisant la charge du pipeline.

• Installation simple et rapide – La vanne est prise en sandwich entre des brides standard avec seulement quelques boulons, ce qui réduit considérablement le temps d'installation et les coûts de main-d'œuvre.

• Rentable pour les applications à grand volume – Avec une construction plus simple et une consommation de matériaux inférieure, la vanne à plaquette offre un excellent rapport performance/coût pour les applications de service général.

2. Matériau du corps – ASTM A126 classe B (fonte grise)

• Résistance fiable pour les pressions standard – La fonte grise ASTM A126 classe B offre une résistance mécanique suffisante pour les applications de service général PN16 et classe 150.

• Excellente usinabilité et stabilité dimensionnelle – Le matériau permet un moulage précis et des tolérances serrées, garantissant une étanchéité fiable des brides et un fonctionnement fluide.

• Rentable avec des options de mise à niveau – Ce choix économique peut être facilement mis à niveau vers la fonte ductile, le WCB, l'acier inoxydable ou les alliages duplex pour des conditions plus exigeantes.

3. Matériau du disque – Acier inoxydable CF8 (AISI 304)

• Résistance supérieure à la corrosion pour les services généraux – Le CF8 résiste à l'oxydation et à la corrosion dans l'eau, aux produits chimiques doux et à l'exposition atmosphérique, garantissant ainsi une longue durée de vie.

• Sans danger pour l'eau potable et les applications alimentaires – Le matériau non toxique, combiné avec des sièges approuvés, répond aux normes WRAS et ACS pour l'eau potable et la transformation des aliments.

• Solide mais léger – Le CF8 offre une bonne résistance mécanique tout en réduisant le poids global de la vanne, facilitant ainsi la manipulation et l'installation.

4. Matériau du siège – NBR (caoutchouc nitrile)

• Excellente résistance à l'huile et au carburant – Le NBR maintient l'élasticité et l'intégrité de l'étanchéité même après un contact prolongé avec des huiles minérales, des graisses et des hydrocarbures.

• Bonne résistance à l'abrasion et à la déchirure – Le siège résiste à l'usure causée par les petites particules et aux cycles fréquents, prolongeant ainsi la durée de vie de l'étanchéité.

• Large compatibilité et rentabilité – Avec une plage de -10 ℃ à +80 ℃, le NBR offre une fermeture étanche aux bulles à un coût compétitif, avec des sièges EPDM, Viton, PTFE ou rigides disponibles comme alternatives.

5. Matériau de la tige – SS420 (AISI 420)

• Haute résistance à la traction et limite d'élasticité – Le SS420 durci offre une transmission de couple robuste, en particulier pour les vannes de grand diamètre ou haute pression.

• Excellente résistance à l'usure et au grippage – La surface durcie résiste à l'usure par frottement, réduisant ainsi les besoins d'entretien sur de nombreux cycles.

• Anti-éruption avec protection contre la corrosion – La tige est dotée d'un mécanisme de rétention pour plus de sécurité et peut être fournie en SS304, SS316 ou Monel K500 pour les environnements plus difficiles.

6. Options d"actionneur et montage ISO 5211

• Interface standardisée – La bride supérieure ISO 5211 accepte les actionneurs de n'importe quelle marque, permettant un remplacement facile sans modifications du pipeline.

• Large gamme de compatibilité d'actionneurs – Les vannes peuvent être équipées de leviers manuels, d'opérateurs à engrenages, d'entraînements électriques, pneumatiques, hydrauliques ou à chaîne pour répondre à toutes les exigences de contrôle.

• Interface personnalisée disponible – Des modèles de montage et des connexions d'entraînement non ISO peuvent être fabriqués pour correspondre aux spécifications spéciales des actionneurs.

Applications typiques

Grâce à sa construction robuste et à ses options de matériaux entièrement personnalisables, cette vanne papillon à plaquette est largement utilisée dans diverses industries :

1. Approvisionnement en eau municipal et traitement des eaux usées – Arrêt fiable et régulation du débit dans les stations de pompage, les usines de traitement et les réseaux de distribution.

2. Pétrole et gaz/pétrochimie – Manipulation du pétrole brut, des carburants raffinés, des lubrifiants et du gaz naturel avec des sièges NBR et des corps robustes.

3. CVC (chauffage, ventilation et climatisation) – Vannes compactes et légères pour les systèmes d'eau glacée, d'eau chaude et de tour de refroidissement.

4. Refroidissement marin et eau de mer – Avec des disques duplex en acier inoxydable ou en bronze d'aluminium, la vanne résiste à la corrosion saline dans la construction navale et les centrales électriques côtières.

5. Chimie et pharmacie – Les corps en acier inoxydable avec sièges en PTFE ou Viton offrent une compatibilité avec les acides agressifs, les solvants et les fluides de haute pureté.

6. Aliments et boissons/Eau de haute pureté – Les disques CF8/CF8M et les sièges EPDM/PTFE répondent aux normes sanitaires pour les processus de brassage, de produits laitiers et pharmaceutiques.

7. Systèmes de protection contre l'incendie – La conception robuste garantit un contrôle marche-arrêt fiable dans les conduites d'eau d'incendie et les systèmes déluge (avec certifications disponibles sur demande).

8. Production d'électricité et métallurgie – Gestion de l'eau de refroidissement, des boues de cendres et des gaz industriels dans les centrales thermiques et hydroélectriques.

9. Irrigation agricole – Vannes de grand diamètre pour une distribution efficace de l'eau dans les projets de terres agricoles et de serres.

Pourquoi choisir la valve du monde de Tianjin ?

1. Usine directe, sans intermédiaires – Nous possédons et exploitons notre usine de production certifiée ISO 9001 à Tianjin. En travaillant directement avec nous, vous éliminez les coûts intermédiaires, bénéficiez d'une tarification transparente et maintenez une communication directe avec nos équipes d'ingénierie et de production à chaque étape de votre commande.

2. Plus de 19 ans d'expérience en exportation – Nos équipes commerciales et logistiques connaissent bien le commerce international, y compris les documents douaniers, les réglementations d'expédition et les emballages d'exportation. Nous avons livré avec succès des vannes dans plus de 50 pays, garantissant une livraison fluide à chaque fois.

3. Personnalisation totale (OEM/ODM) – Nous ne vous limitons pas à notre catalogue standard. Vous spécifiez le matériau, la pression nominale, la taille, le revêtement, l'actionneur, la norme de bride et la marque, et nous le fabriquons précisément selon vos dessins. Nous fournissons des dessins 2D/3D pour votre approbation avant la production.

4. Certifications internationales complètes – Nos produits sont certifiés ISO 9001, CE, UKCA, WRAS (eau potable) et ACS (France). Les certifications DNV et ABS peuvent être fournies sur commande, répondant ainsi aux exigences de vos projets les plus exigeants.

5. Documentation de qualité complète – Nous croyons en une transparence totale. Chaque expédition comprend des certificats d'essais de matériaux (MTC), des rapports d'essais hydrostatiques et pneumatiques, des dossiers d'inspection dimensionnelle et, si nécessaire, des rapports CND et des certificats d'inspection tiers.

6. Contrôle de qualité interne rigoureux – De l'inspection des matières premières et du moulage à l'usinage, à l'assemblage et aux tests finaux, chaque étape de production est surveillée dans le cadre de notre système de gestion de la qualité audité par DNV. Nous effectuons des tests de pression à 100 % sur chaque vanne avant qu'elle ne quitte notre usine.

7. Délais de livraison compétitifs – Avec une capacité de production annuelle supérieure à 8 000 tonnes et une équipe de gestion de projet dédiée, nous équilibrons qualité et efficacité, garantissant que votre commande personnalisée est livrée à temps, à chaque fois.

8. Assistance technique après-vente – Nos ingénieurs sont disponibles pour vous aider avec des conseils d'installation, de dépannage et des recommandations de maintenance, garantissant ainsi que votre vanne fonctionne de manière fiable pendant toute sa durée de vie.

Contactez-nous – Personnalisez votre vanne dès aujourd"hui :

Chez Tianjin Worlds Valve Co., Ltd., nous ne vendons pas seulement des vannes : nous concevons des solutions adaptées aux conditions uniques de votre pipeline. Que vous ayez besoin d"une configuration standard comme celle décrite ci-dessus ou d"une conception entièrement personnalisée avec des alliages spécialisés, des sièges haute température ou un actionnement automatisé, nous sommes prêts à donner vie à vos spécifications.

Nous vous invitons chaleureusement à visiter notre usine à Tianjin, en Chine. Visitez nos lignes de production, soyez témoin de nos processus de contrôle qualité et discutez des exigences de votre projet avec nos ingénieurs expérimentés.

Pour commencer, envoyez-nous simplement votre demande avec les détails suivants :

• Taille requise, pression nominale et connexion d"extrémité

• Type de support, température de fonctionnement et conditions de débit

• Combinaison de matériaux préférée (ou laissez-nous vous en recommander une)

• Type d"actionneur et exigences de contrôle

• Quantité cible et port de destination

Notre équipe commerciale vous répondra dans les 24 heures avec un devis compétitif et une proposition technique préliminaire.

Contactez-nous maintenant et construisons votre vanne ensemble.
