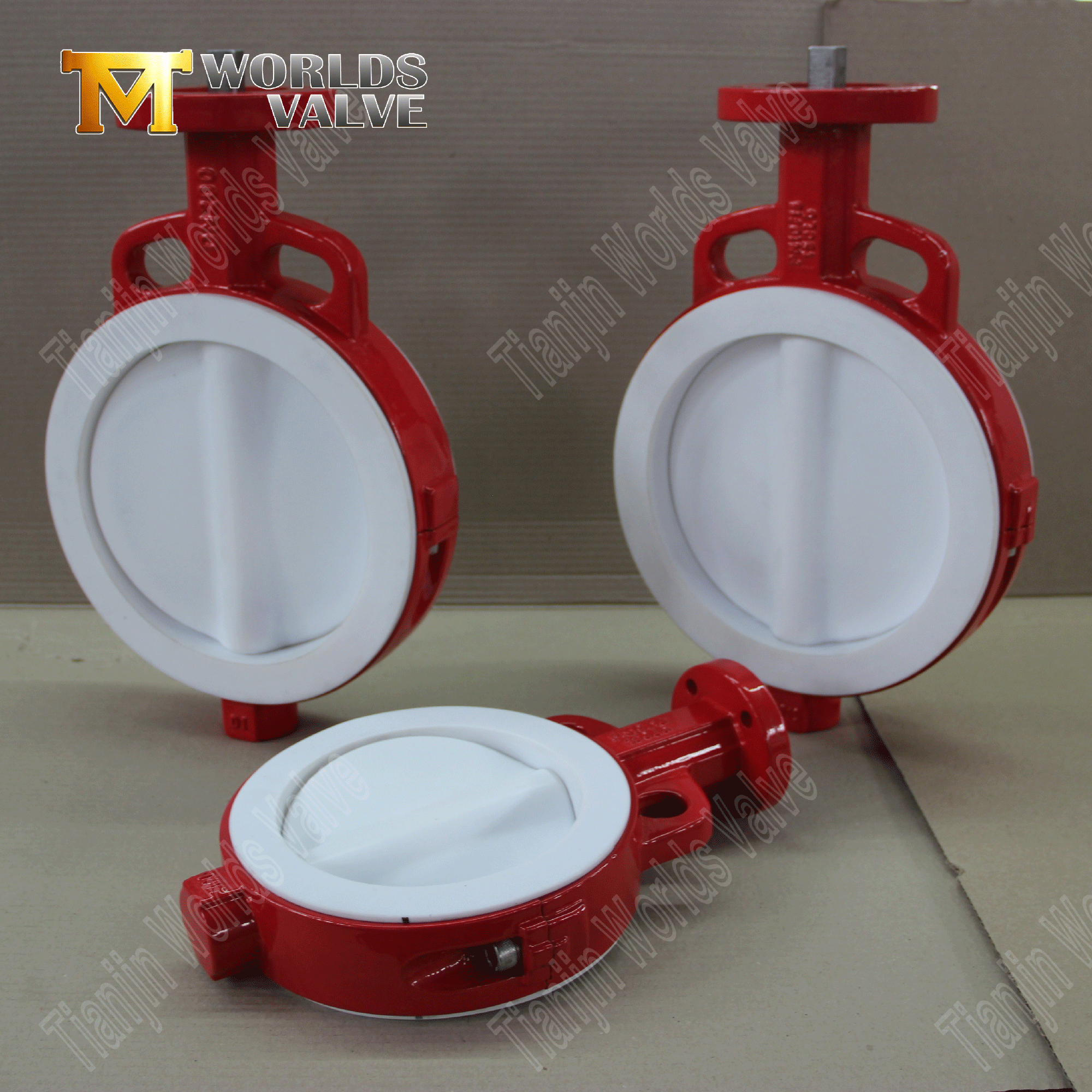

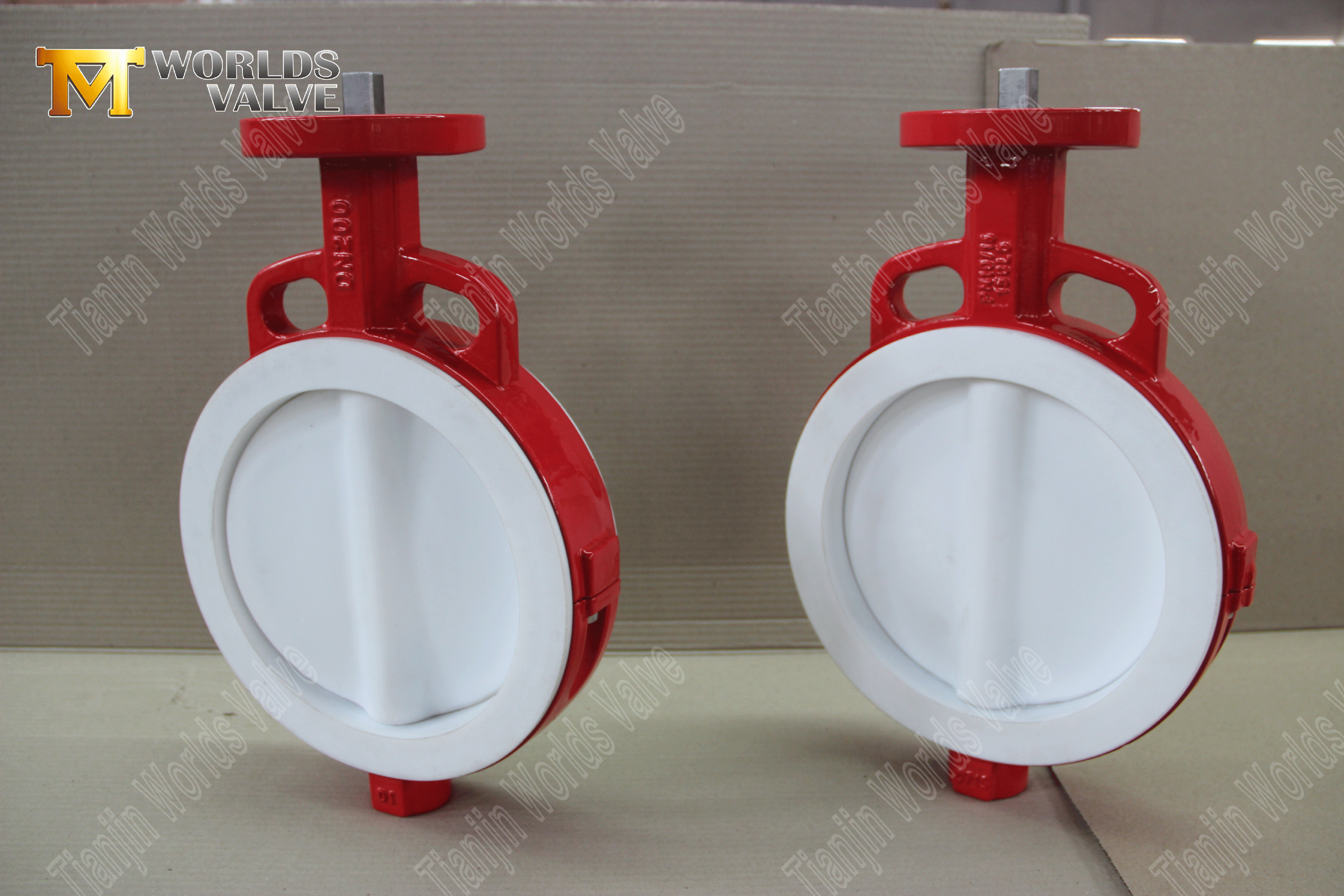

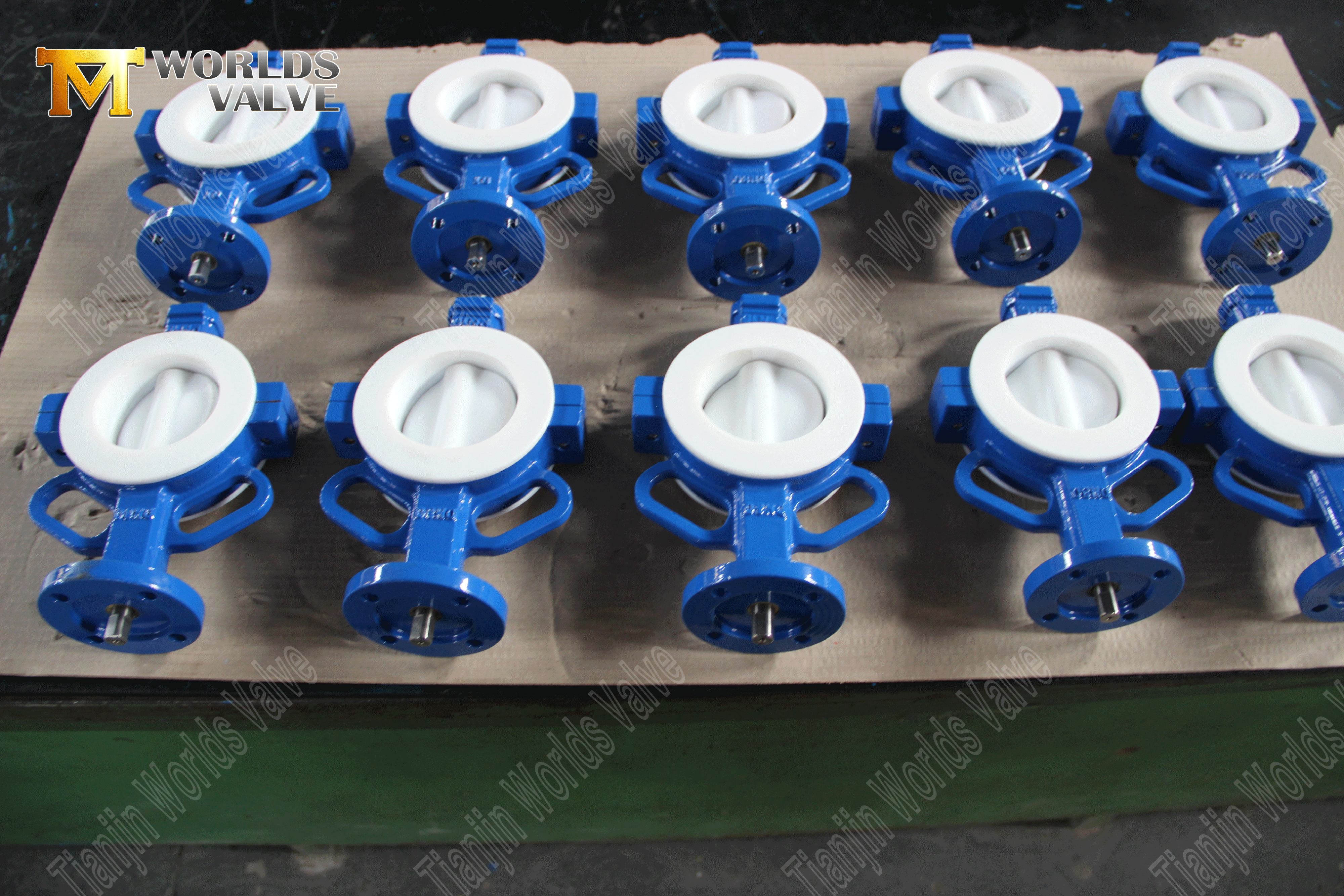

Vanne papillon à plaquettes en PTFE – Disque encapsulé en PTFE, classe 150, fabricant OEM

Présentation du produit

Une vanne papillon à plaquette de PTFE est conçue pour les applications où la résistance chimique et la pureté du fluide ne sont pas négociables. Le corps de la plaquette se trouve entre deux brides de tuyau, ce qui permet de conserver une dimension face à face courte et un poids total faible : un choix pratique pour les skids de dosage de produits chimiques, les services pharmaceutiques propres et les projets de rénovation où l"espace est restreint.

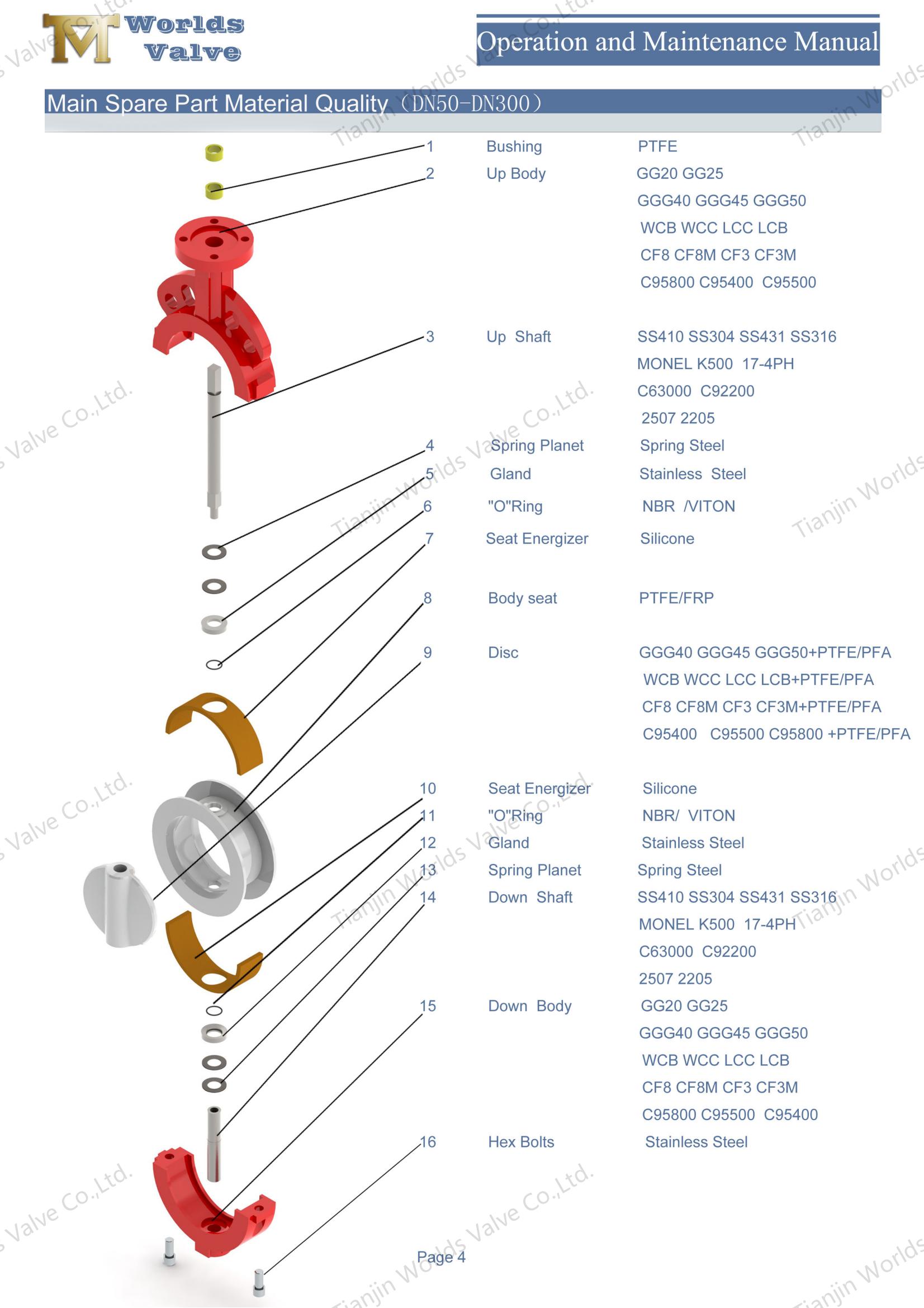

Ce modèle associe un corps en fonte ductile à un disque en acier inoxydable CF8M (AISI 316) entièrement encapsulé dans du PTFE, un siège en PTFE et une tige en acier inoxydable 17-4PH classée classe 150 et actionnée par un levier manuel avec plaque de verrouillage.

L"encapsulation PTFE sur le disque et le siège PTFE fonctionnent ensemble pour créer un chemin mouillé chimiquement inerte. Avec une plage de résistance de pH de 0 à 14, le PTFE gère les acides concentrés, les produits caustiques, les solvants et les oxydants qui dégraderaient rapidement les sièges en élastomère ou corroderaient les composants métalliques non revêtus. La tige 17-4PH, un acier inoxydable à durcissement par précipitation avec une résistance à la traction jusqu"à 1 100 MPa, offre la résistance mécanique nécessaire pour une transmission fiable du couple sur des milliers de cycles.

En tant que fabricant OEM/ODM direct avec plus de 15 ans d"expérience à l"exportation, Tianjin Worlds Valve Co., Ltd. propose des vannes papillon à plaquette de PTFE entièrement personnalisables : matériaux, tailles, pressions nominales, normes de brides, revêtements et actionneurs, le tout adapté à vos spécifications exactes. Nos produits sont exportés dans plus de 50 pays et bénéficient des certifications ISO 9001 (certifiés par LRQA), CE, UKCA, WRAS et ACS.

Introduire:

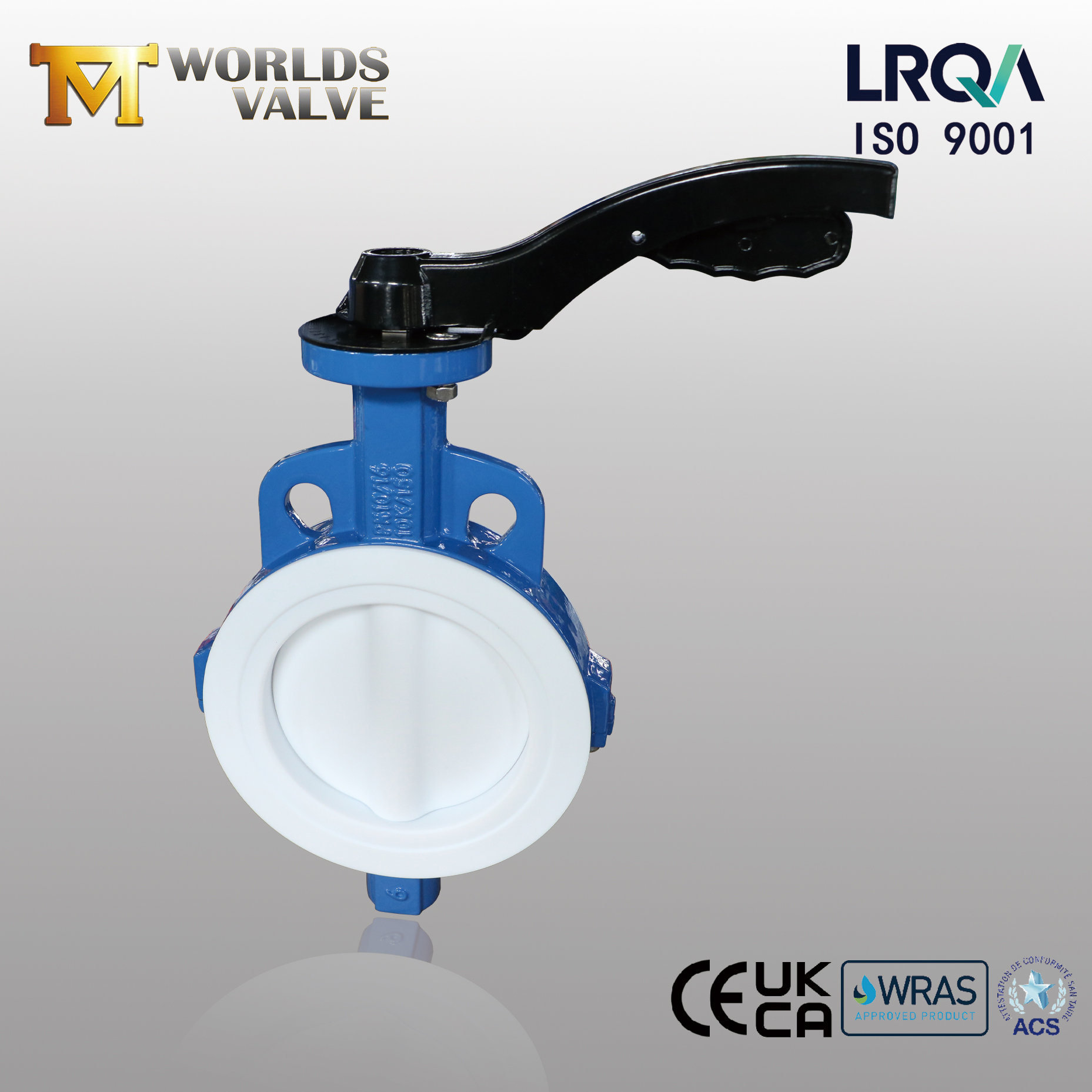

Vanne papillon en PTFE | Corps DI | Disque CF8M avec revêtement PTFE | Classe 150 | Volant

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

CBF04-TA04 - Informations détaillées sur le produit

Spécifications techniques

Ce modèle est configuré avec les paramètres suivants. Veuillez noter que chaque élément répertorié ci-dessous est personnalisable selon vos besoins spécifiques.

Principales caractéristiques et avantages

1. Conception de type plaquette : compacte et peu encombrante

• Face à face courte – Le corps de la plaquette s'insère entre deux brides de tuyau, nécessitant une longueur de pipeline minimale – idéal pour les patins de dosage de produits chimiques et les configurations d'installations compactes.

• Léger – Significativement plus léger que les conceptions à brides ou à oreilles, simplifiant la manipulation et réduisant la charge structurelle sur les supports de tuyauterie.

• Installation rapide – Centrez simplement la vanne entre les brides et serrez les boulons traversants – pas de soudure, pas de filetage, aucun outil spécial requis.

2. Disque – CF8M en acier inoxydable avec encapsulation complète en PTFE

• Zéro contact métallique – Le noyau CF8M est entièrement encapsulé dans du PTFE, garantissant qu'aucune surface métallique ne touche le fluide du procédé. Cela élimine entièrement les risques de corrosion, de piqûres et de contamination.

• Surface chimiquement inerte – Le PTFE résiste à pratiquement tous les produits chimiques industriels sur toute la plage de pH de 0 à 14, y compris l'acide sulfurique concentré, l'acide chlorhydrique, l'hydroxyde de sodium et les solvants organiques.

• Intégrité structurelle – Le noyau en acier inoxydable CF8M offre rigidité et résistance, tandis que l'encapsulation PTFE offre une résistance chimique et des performances d'étanchéité.

• Surface antiadhésive – La surface lisse en PTFE empêche l'accumulation et simplifie le nettoyage – particulièrement important dans les applications pharmaceutiques et alimentaires.

3. Matériau du siège – PTFE

• Résistance chimique universelle – Le PTFE résiste à une plage de pH de 0 à 14, ce qui le rend compatible avec presque tous les milieux agressifs, à l'exception des métaux alcalins fondus et du fluor élémentaire.

• Large plage de températures – Le PTFE maintient la stabilité dimensionnelle et les propriétés d'étanchéité de -200 ℃ à +260 ℃, couvrant à la fois les conditions de processus cryogéniques et à température élevée.

• Faible friction – Le faible coefficient de friction du PTFE réduit le couple de fonctionnement et prolonge la durée de vie du siège, même après des cycles répétés.

• Arrêt étanche aux bulles – Le siège en PTFE se comprime contre le disque encapsulé pour offrir une étanchéité sans fuite conformément à la norme API 598.

4. Matériau de la tige : acier inoxydable 17-4PH

• Haute résistance – 17-4PH est un acier inoxydable à durcissement par précipitation offrant une résistance à la traction jusqu'à 1 100 MPa, nettement supérieure à celle du 304/316, garantissant une transmission de couple fiable.

• Excellente résistance à la corrosion – Avec 15,5 à 17 % de chrome et 3 à 5 % de nickel, le 17-4PH résiste à la corrosion dans l'eau, les produits chimiques doux et les atmosphères marines, surpassant les qualités martensitiques standard.

• Résistant à l'usure – La surface durcie résiste au grippage et au frottement lors de cycles répétés, prolongeant ainsi la durée de vie opérationnelle de l'interface tige-roulement.

• Conception anti-éruption – Le mécanisme de rétention empêche l'éjection accidentelle de la tige sous des coups de bélier, conçu selon les normes API 609.

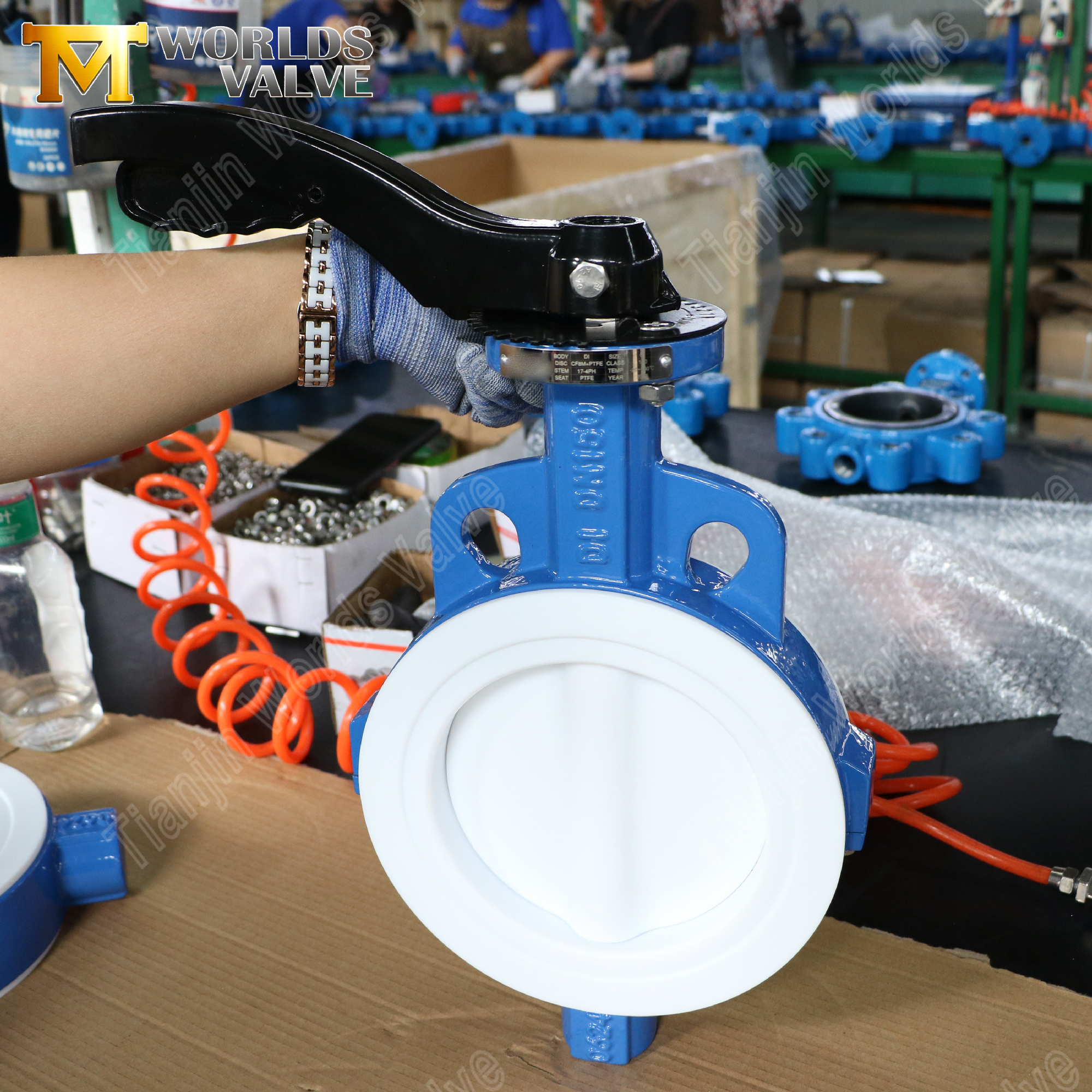

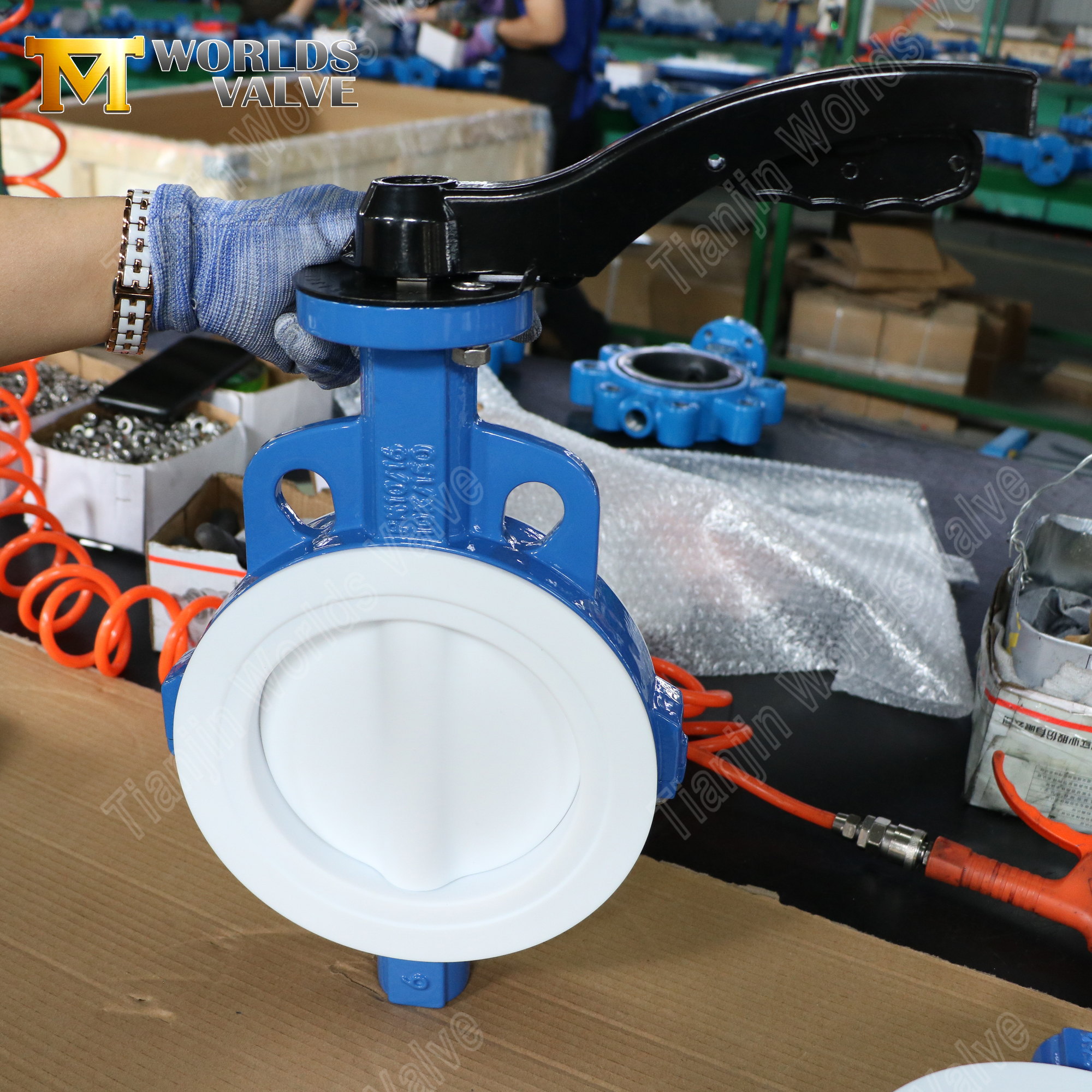

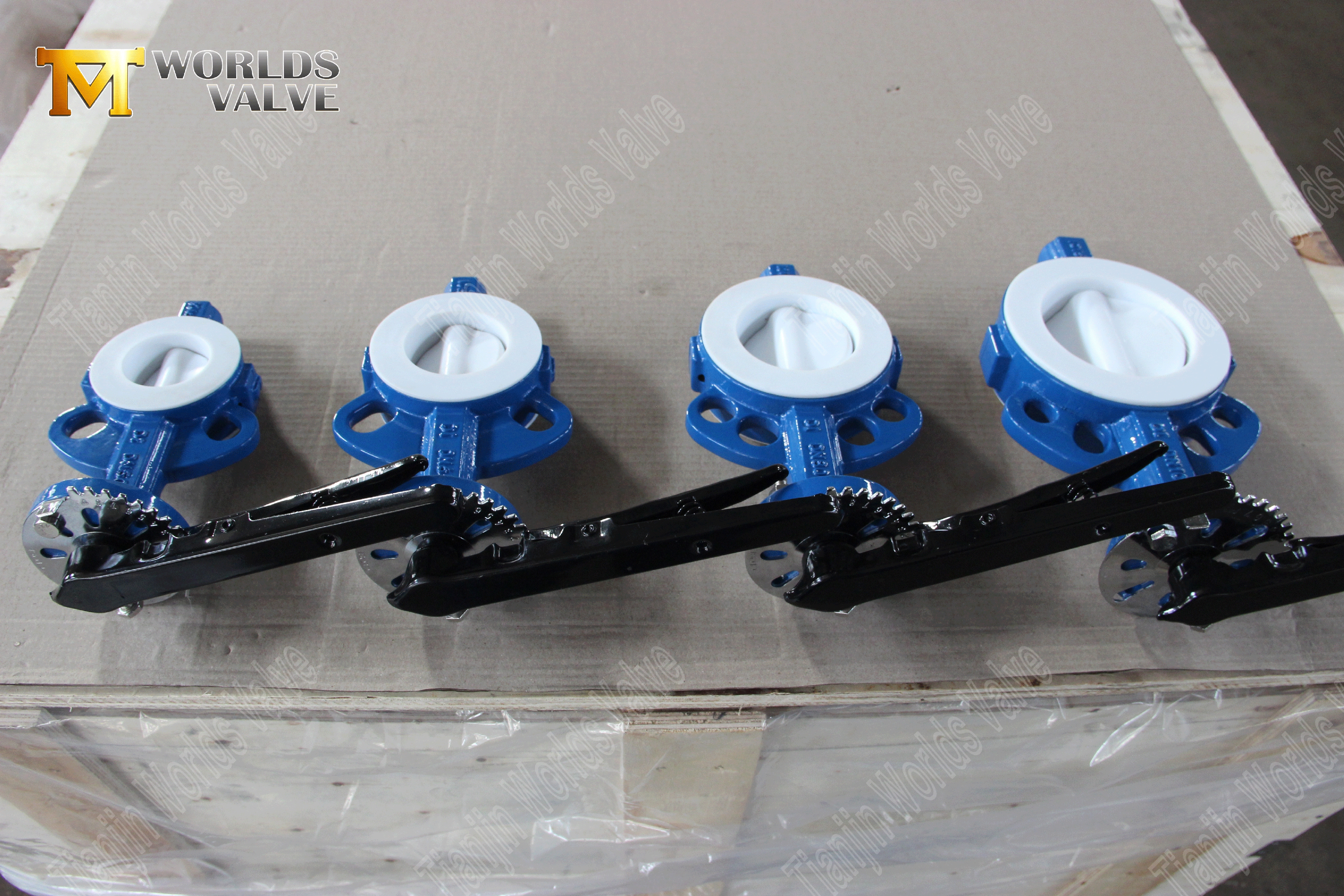

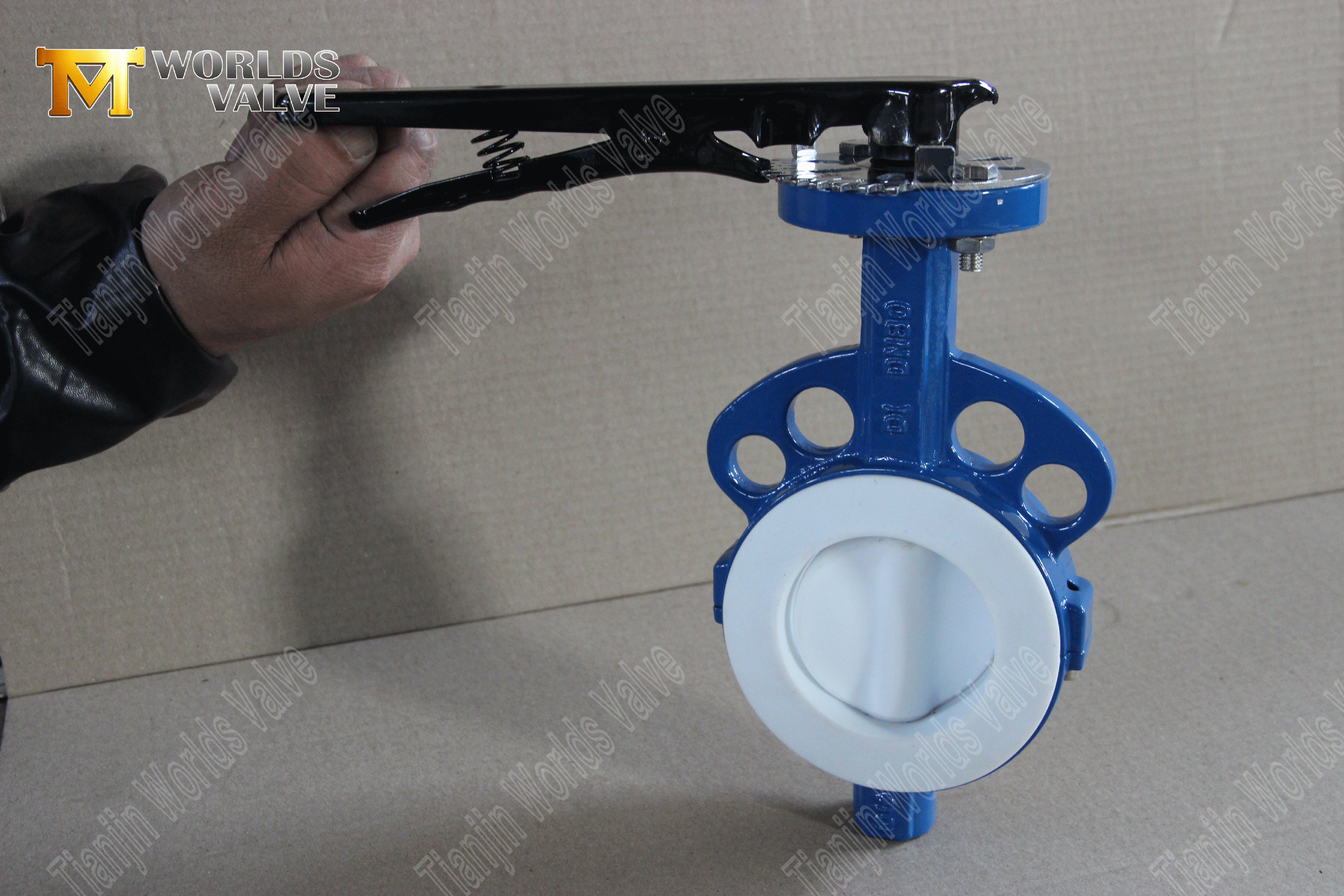

5. Fonctionnement du levier manuel : simple et fiable

• Commande quart de tour – Le levier pivote de 90° de complètement ouvert à complètement fermé, offrant un contrôle de débit rapide et précis.

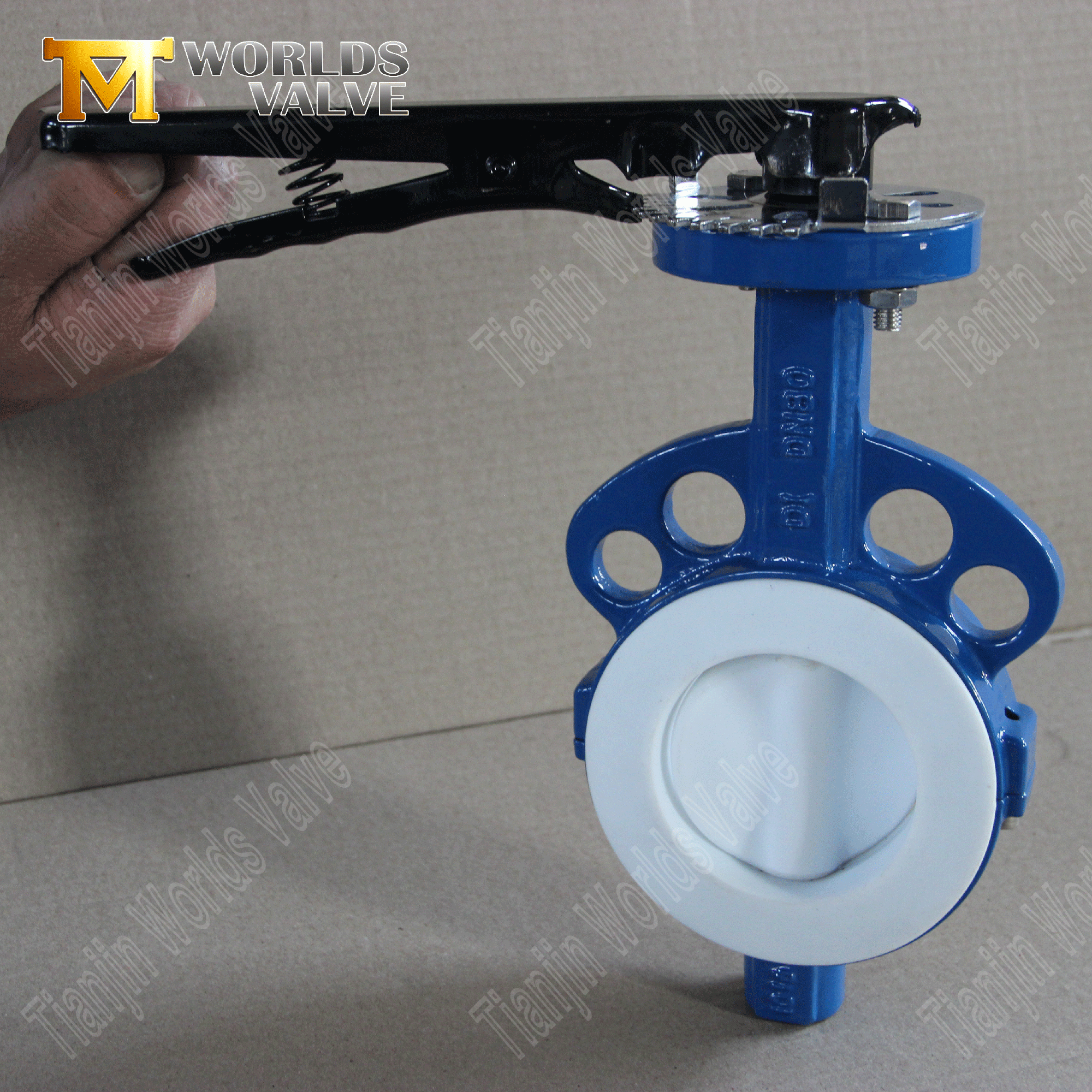

• Plaque de verrouillage incluse – Le levier comporte une plaque de verrouillage qui maintient la vanne en position et empêche tout fonctionnement accidentel pendant l'entretien.

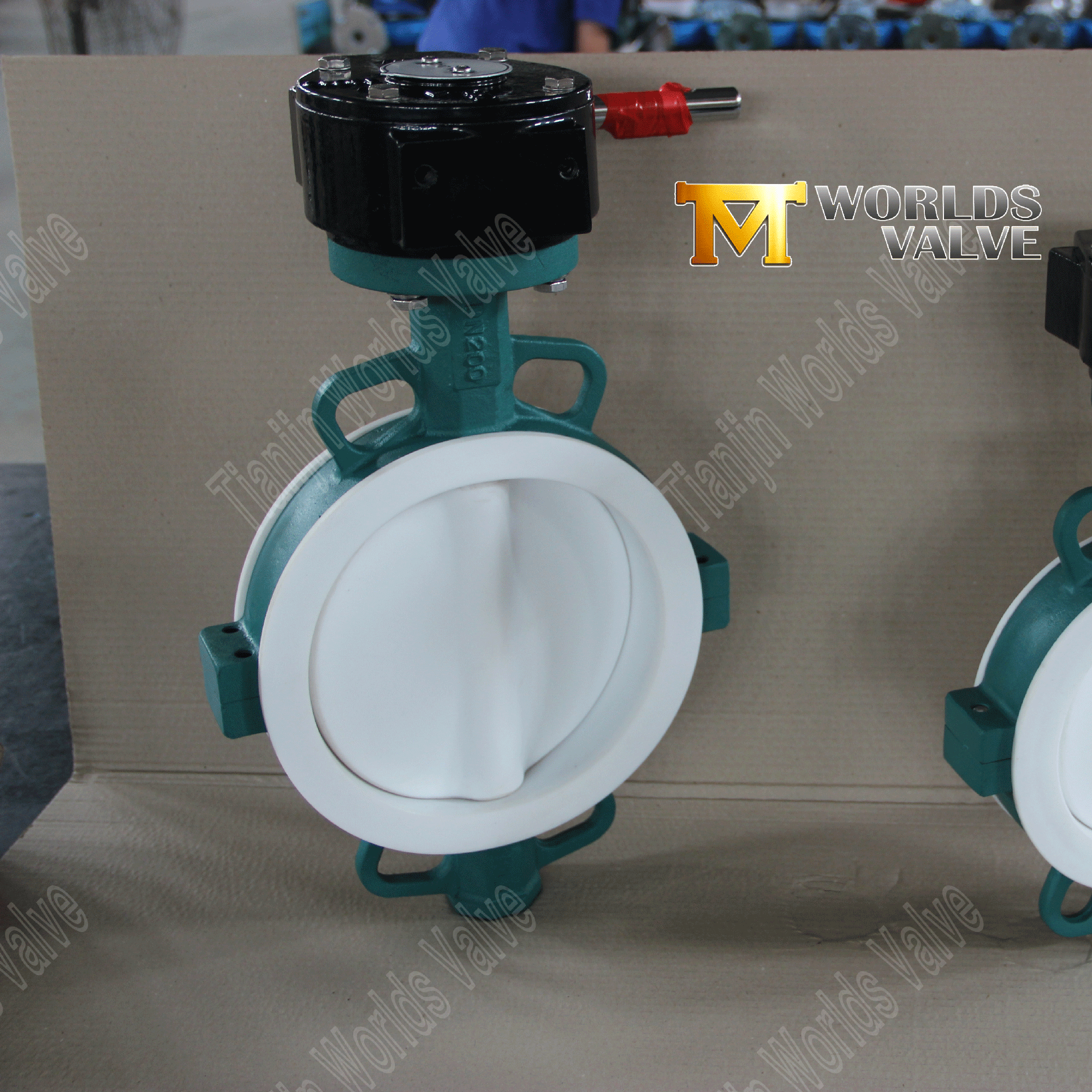

• Montage ISO 5211 – La bride supérieure standardisée permet une mise à niveau facile vers un actionnement électrique ou pneumatique si nécessaire.

6. Classe 150 – Capacité de pression standard

• Compatibilité étendue – La classe 150 est la pression nominale la plus courante pour les systèmes de tuyauterie industrielle en Amérique du Nord et dans de nombreuses autres régions, garantissant une intégration facile avec les brides existantes. La pression nominale de service à froid (CWP) pour les vannes papillon de classe 150 est généralement de 285 psi (20 bars).

• Performance fiable – Le corps en fonte ductile et la tige 17-4PH gèrent un service de classe 150 avec une marge de sécurité, même en cas de coups de bélier et de cycles thermiques.

Applications typiques

Les vannes papillon à plaquettes en PTFE avec disque encapsulé et siège en PTFE sont fiables dans un large éventail d"industries :

• Traitement chimique – Acides, alcalis, solvants, oxydants et milieux agressifs.

• Industrie pharmaceutique – Eau de haute pureté, systèmes CIP/SIP, traitement stérile.

• Aliments et boissons – Aliments acides, produits de nettoyage, fluides sanitaires.

• Semi-conducteur – Eau ultra pure, produits chimiques de qualité électronique.

• Traitement de l"eau – Chlore, ozone, dosage de produits chimiques.

• Pâtes et papiers – Produits chimiques de blanchiment, liqueurs corrosives.

Pourquoi choisir la valve du monde de Tianjin ?

• Une qualité à laquelle vous pouvez faire confiance. Notre certification ISO 9001 :2015 est délivrée par LRQA, l'un des organismes de certification les plus respectés au monde. Chaque vanne est accompagnée de certificats de matériaux et de rapports de tests de pression, sans exception.

• Spécialistes de l'encapsulation PTFE. Nous possédons une vaste expérience dans la fabrication de vannes avec des disques encapsulés en PTFE et des sièges en PTFE pour les applications chimiques, pharmaceutiques et de haute pureté. Notre processus d'encapsulation garantit une isolation complète des métaux et une fiabilité à long terme.

• Avantage de la tige 17-4PH. La tige 17-4PH offre une résistance et une résistance à la corrosion nettement supérieures à celles des tiges 304/316 standard, offrant ainsi des performances fiables dans des conditions de service exigeantes.

• Personnalisation complète. Matériaux, tailles, pressions nominales, normes de brides (ANSI, DIN, JIS, BS), revêtements (n'importe quelle couleur RAL), actionneurs, le tout selon vos spécifications.

• Plus de 19 ans d'expérience à l'exportation. Logistique fluide et support après-vente dans plus de 50 pays en Europe, en Amérique, au Moyen-Orient et en Asie du Sud-Est.

• 100% Traçabilité. Certificats de matériaux et rapports de tests de pression avec chaque commande, sans exception.

• Délai d'exécution rapide. Chef de projet dédié; délai de livraison typique de 15 à 40 jours. Visites d'usine bienvenues à Tianjin.

Entrez en contact – Personnalisez votre vanne PTFE dès aujourd"hui :

Que vous ayez besoin de cette configuration de classe 150 avec disque encapsulé en PTFE et siège en PTFE, d"une taille différente, d"un actionnement automatisé ou d"un ensemble complet de vannes pour un projet à grande échelle, nous sommes prêts à construire selon vos spécifications.

Envoyez-nous vos exigences :

• Taille requise et pression nominale

• Type de support et température de fonctionnement

• Combinaison de matériaux préférée (corps / disque / siège)

• Type d"actionneur (manuel, à engrenages, électrique, pneumatique, hydraulique)

• Norme de bride et perçage (ANSI, DIN, JIS, BS)

• Couleur du revêtement (tout RAL)

• Quantité cible et port de destination

Notre équipe vous répondra dans les 24 heures avec un devis et une proposition d"ingénierie.

Visites d"usine bienvenues : venez voir comment nous fabriquons vos vannes à Tianjin, en Chine.

Contactez-nous maintenant et construisons votre vanne ensemble.
