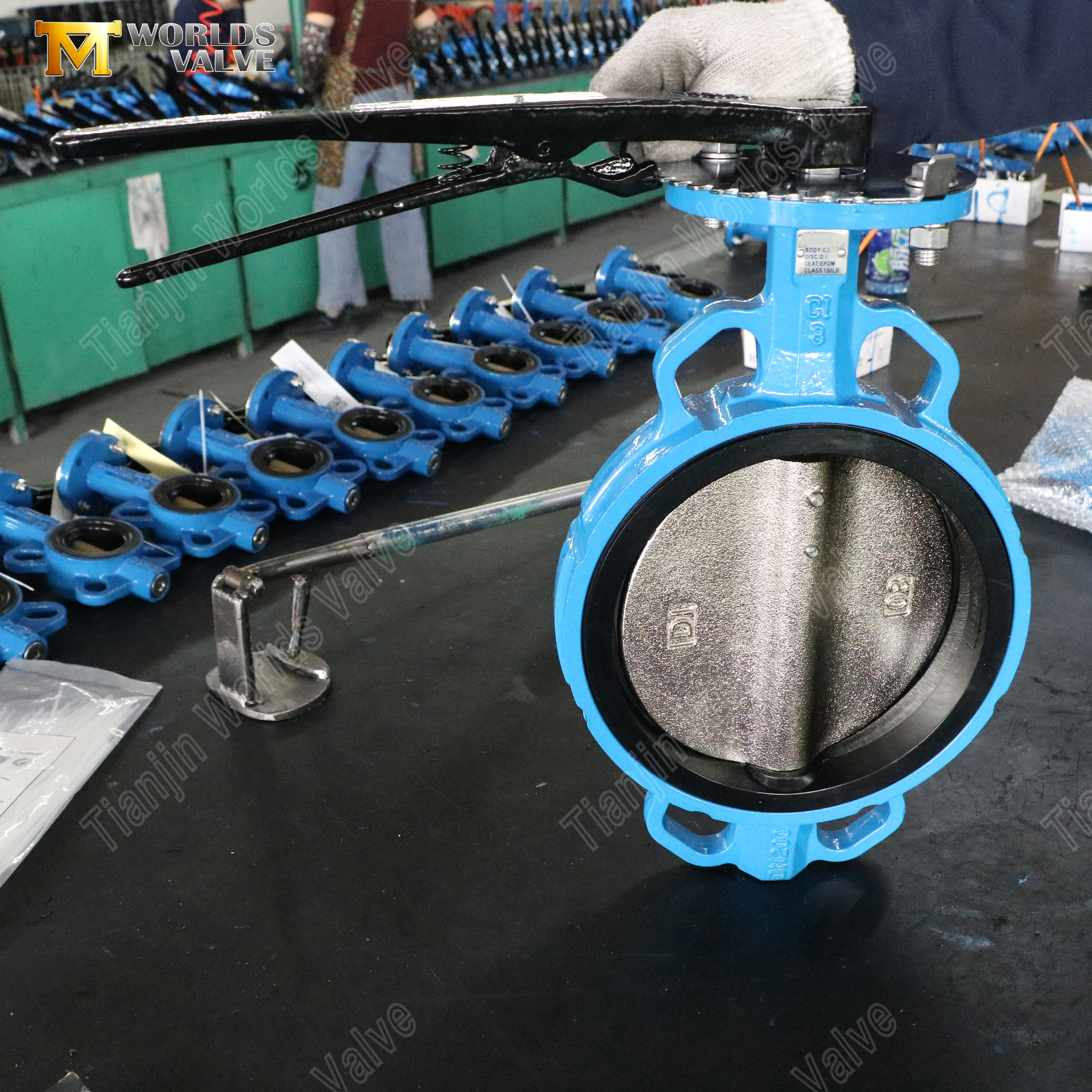

Vanne papillon à plaquettes en fonte ductile | Actionné par levier

Présentation du produit

Tianjin Worlds Valve Co., Ltd. propose une vanne papillon à plaquette simple et fiable conçue pour un service marche/arrêt général dans les applications industrielles d"eau, de CVC et à basse pression. Ce modèle classique comprend un corps en fonte ductile, un siège rigide (non remplaçable), une poignée à levier pour un fonctionnement manuel et un disque fixé avec des broches à la tige.

Le corps de la vanne est moulé en fonte ductile GGG40/500-7 et recouvert d"une finition époxy durable pour une résistance à la corrosion. Le siège est doté d"un dossier rigide : l"élastomère (généralement EPDM) est entièrement soutenu par un dossier rigide moulé dans le corps. Cette conception empêche le siège de s"extruder ou de se déformer sous la pression, offrant ainsi une fermeture étanche et constante.

Le disque est fixé à la tige à l"aide de broches en acier inoxydable. Cette connexion goupillée fournit une transmission positive du couple sans compter sur la friction ou les cannelures, garantissant que le disque ne glisse pas sur la potence, même lors de cycles répétés.

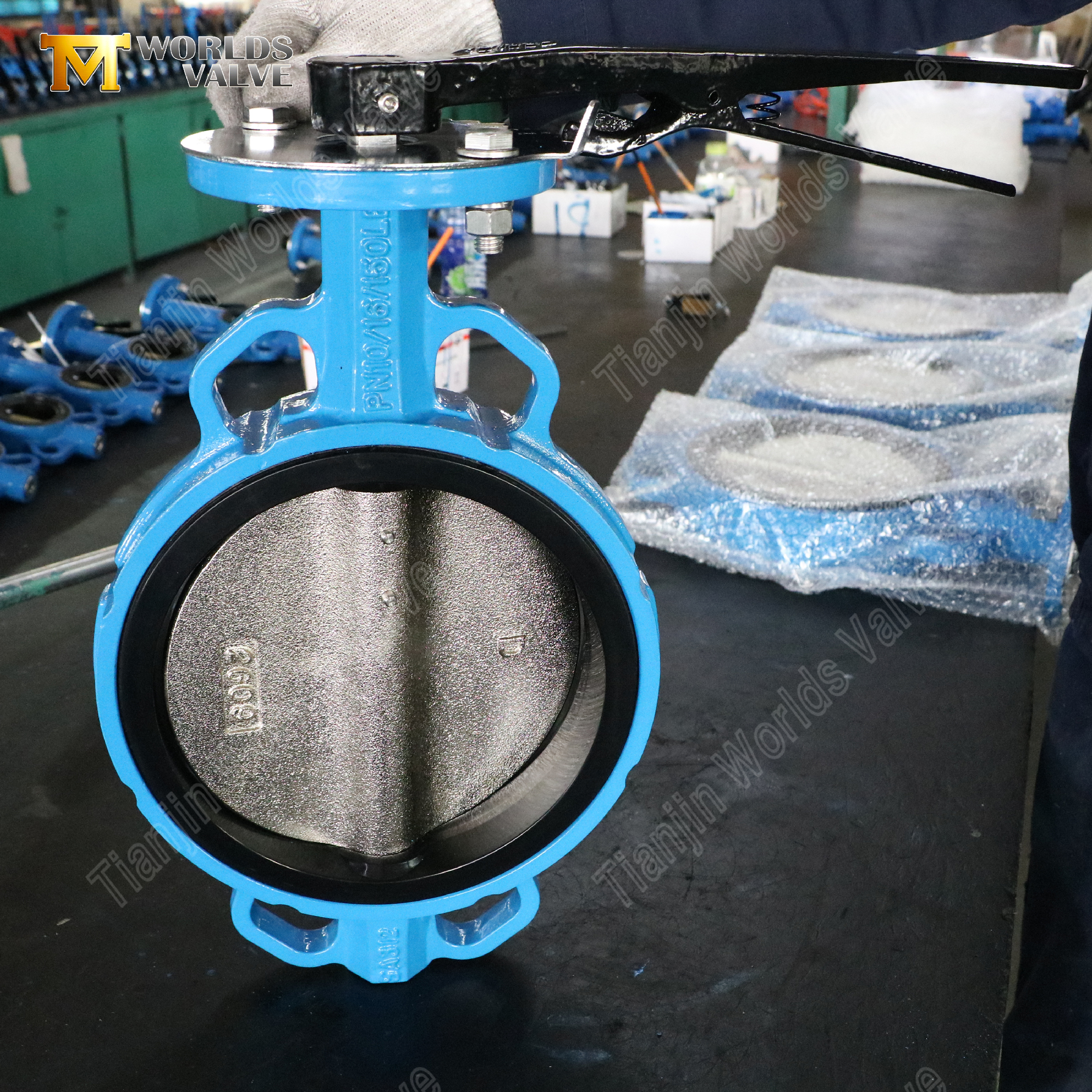

Un levier manuel permet à l"opérateur d"ouvrir, de fermer ou de réduire partiellement le débit. Le levier sert également d"indicateur de position visuel clair : parallèle au tuyau indique ouvert, perpendiculaire indique fermé.

Disponible dans des tailles allant de DN50 à DN3000 avec des pressions nominales allant jusqu"à PN10, PN16 ou classe 150, cette vanne est une bête de somme rentable pour les conduites d"eau, l"isolation des pompes, l"irrigation et les services du bâtiment.

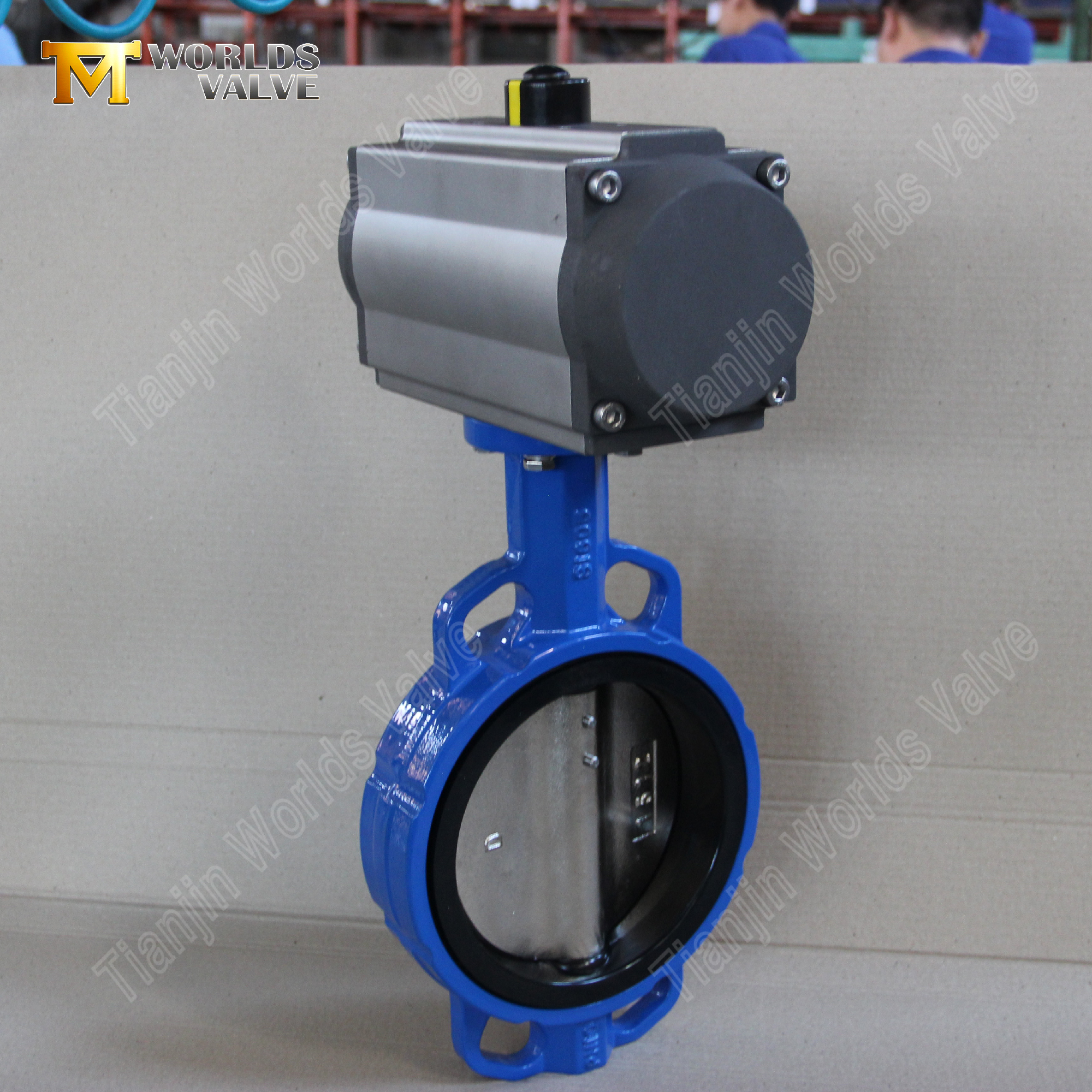

En tant que fabricant OEM de confiance basé en Chine, nous produisons cette vanne strictement selon les spécifications du client : la taille, la pression nominale, le perçage de la bride, la couleur époxy et le montage de l"actionneur en option (bride supérieure ISO 5211) sont tous personnalisables.

Introduire:

Vanne papillon à plaquettes | Corps en fonte ductile | Siège de secours rigide (non remplaçable) | Actionné par levier | Disque sécurisé par broche

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

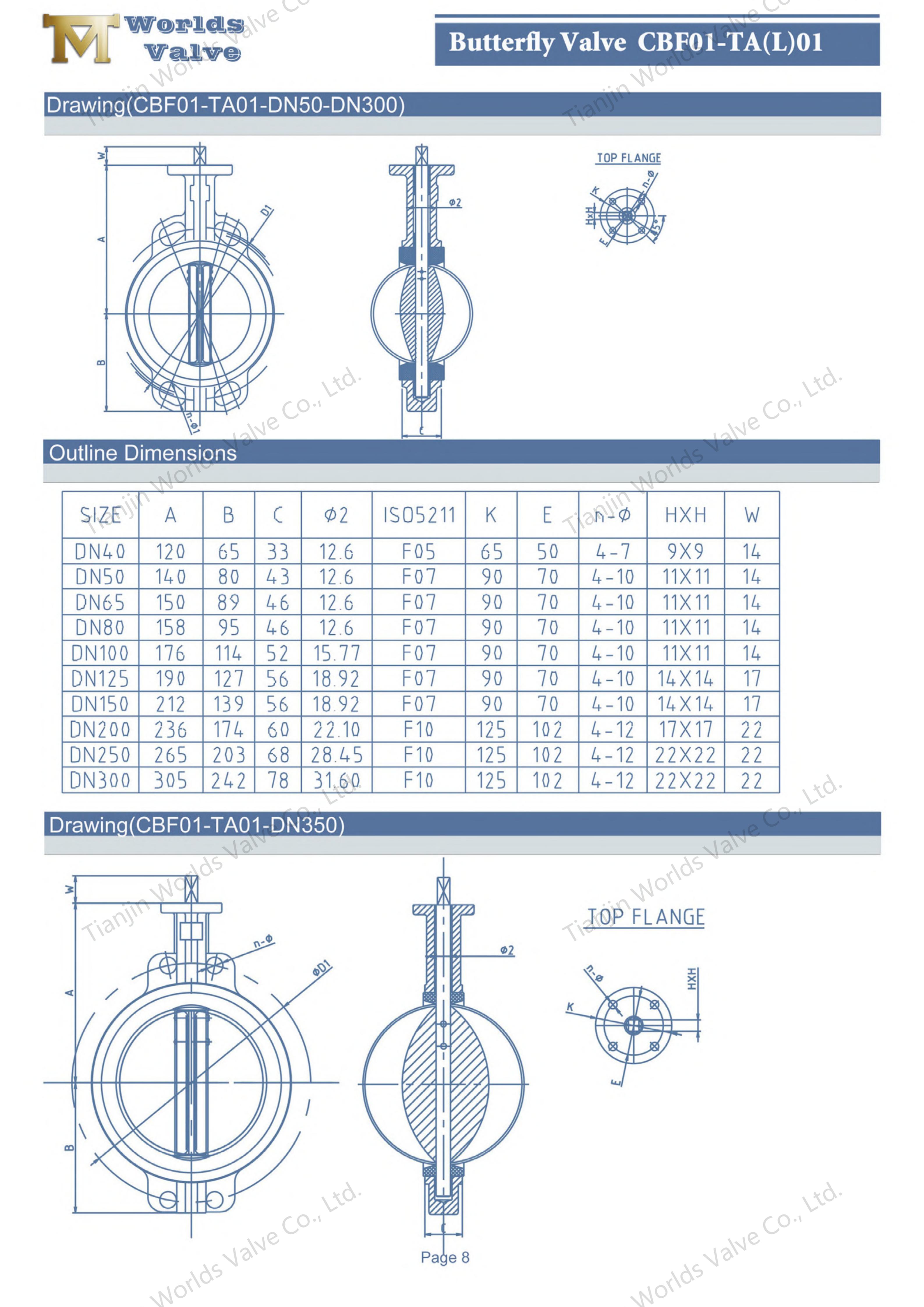

CBF01-TA01 - Catalogue de produits

Principales caractéristiques et avantages :

1. Siège de secours rigide pour une étanchéité fiable

• Le siège EPDM est moulé avec un support rigide en métal ou en plastique, ce qui empêche l"extrusion sous pression.

• Offre une fermeture constante et étanche aux bulles, même après des milliers de cycles de fonctionnement.

• Remarque : Le siège n"est pas remplaçable et est conçu pour une longue durée de vie sans aucun entretien sur le terrain.

2. Disque sécurisé par broches pour une transmission de couple positive

• Le disque est fixé à la tige à l"aide d"une ou deux goupilles en acier inoxydable, selon la taille de la vanne.

• Élimine le risque de desserrage ou de glissement du disque sur la tige – un problème courant avec les connexions cannelées ou à friction.

• Simplifie l"assemblage et garantit un transfert de couple fiable tout au long de la durée de vie de la vanne.

3. Corps en fonte ductile avec revêtement époxy

• La fonte ductile GGG40 offre une résistance élevée, une résistance aux chocs et une durabilité à long terme.

• Le revêtement époxy (épaisseur standard de 250 µm, toute couleur RAL disponible) offre une excellente protection contre la corrosion.

• La conception compacte des plaquettes permet d"économiser de l"espace d"installation et de réduire le poids total.

4. Fonctionnement du levier avec capacité d"étranglement

• Indication visuelle intuitive : le levier manuel indique clairement la position de la vanne en un coup d"œil – parallèle au tuyau signifie ouvert, perpendiculaire signifie fermé. Aucun indicateur externe n’est requis.

• Commande marche/arrêt simple : le levier permet une rotation rapide de 90 degrés pour une ouverture et une fermeture rapides, nécessitant une force manuelle minimale dans des conditions de pression normales.

• Régulation de débit de base : la plaque de verrouillage sur le levier permet de fixer le disque à des angles intermédiaires, offrant ainsi une capacité d"étranglement simple pour le réglage du débit.

Standard:

Pourquoi choisir la valve du monde de Tianjin ?

1. Nous fabriquons des vannes strictement selon les spécifications du client, tout en fournissant également des recommandations professionnelles sur la sélection et l'installation des matériaux pour garantir des performances optimales.

2. Notre expérience en matière de construction à disques épinglés et de sièges de secours rigides garantit une fiabilité à long terme dans les applications aquatiques et de service général.

3. Une documentation complète, y compris les certificats de matériaux et les rapports de tests, est fournie avec chaque commande.

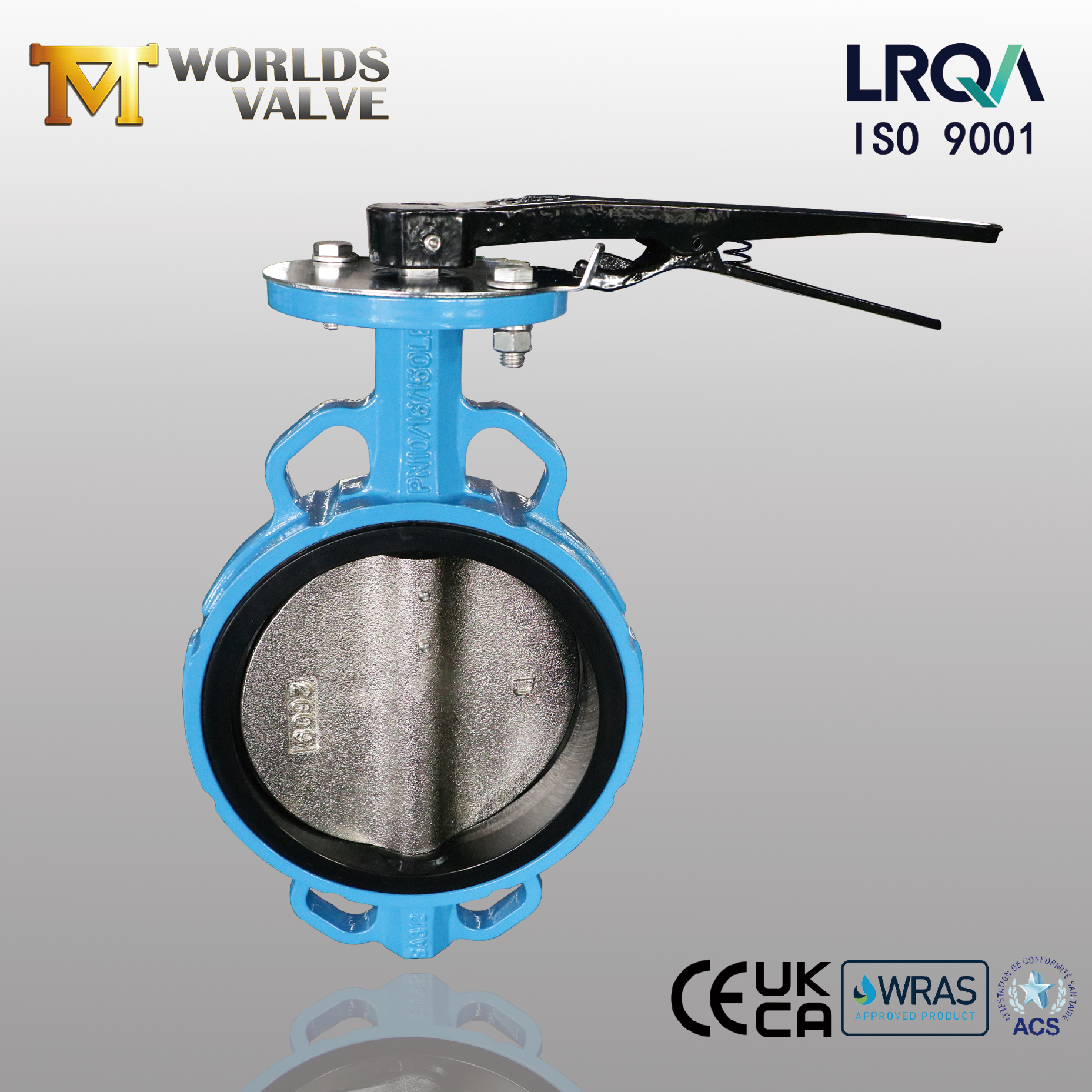

4. Notre installation certifiée ISO 9001 prend en charge l'exportation mondiale, avec des certifications telles que CE, UKCA, WRAS et ACS disponibles sur demande.

Conclusion:

Nous vous invitons à nous contacter pour un devis compétitif ou pour organiser une visite de notre usine. Notre équipe est prête à discuter des exigences de votre projet, à offrir un support technique et à démontrer nos capacités de fabrication en personne.
