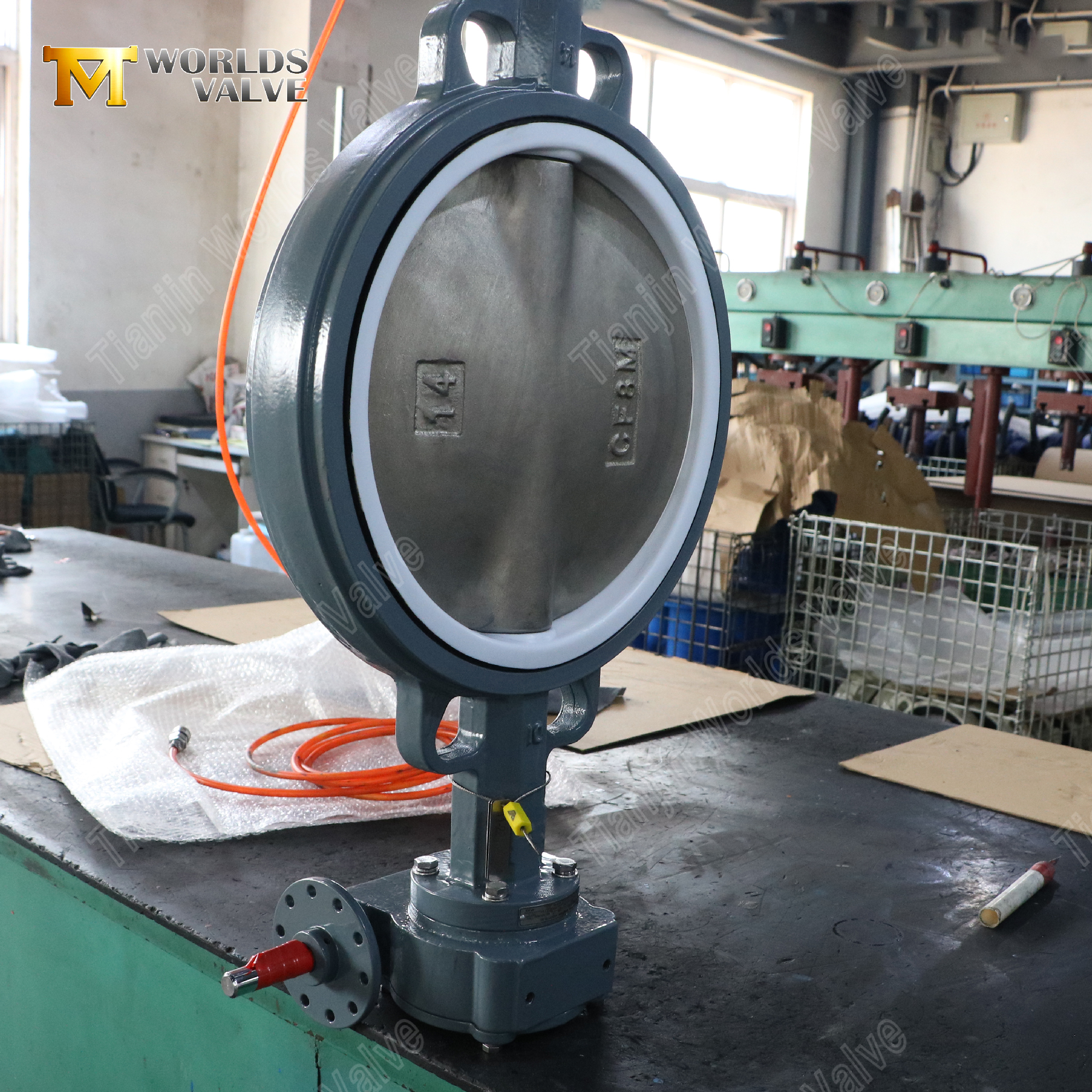

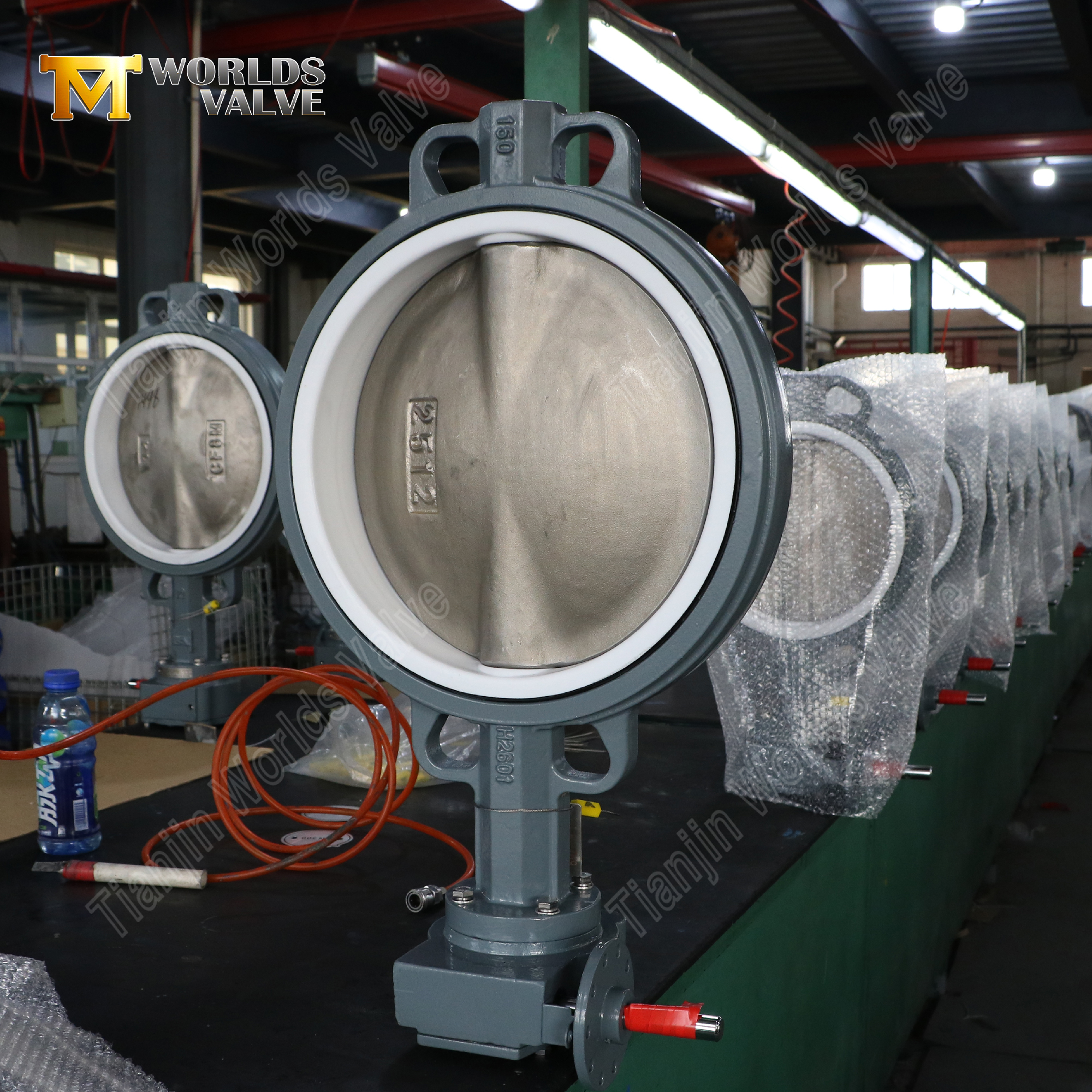

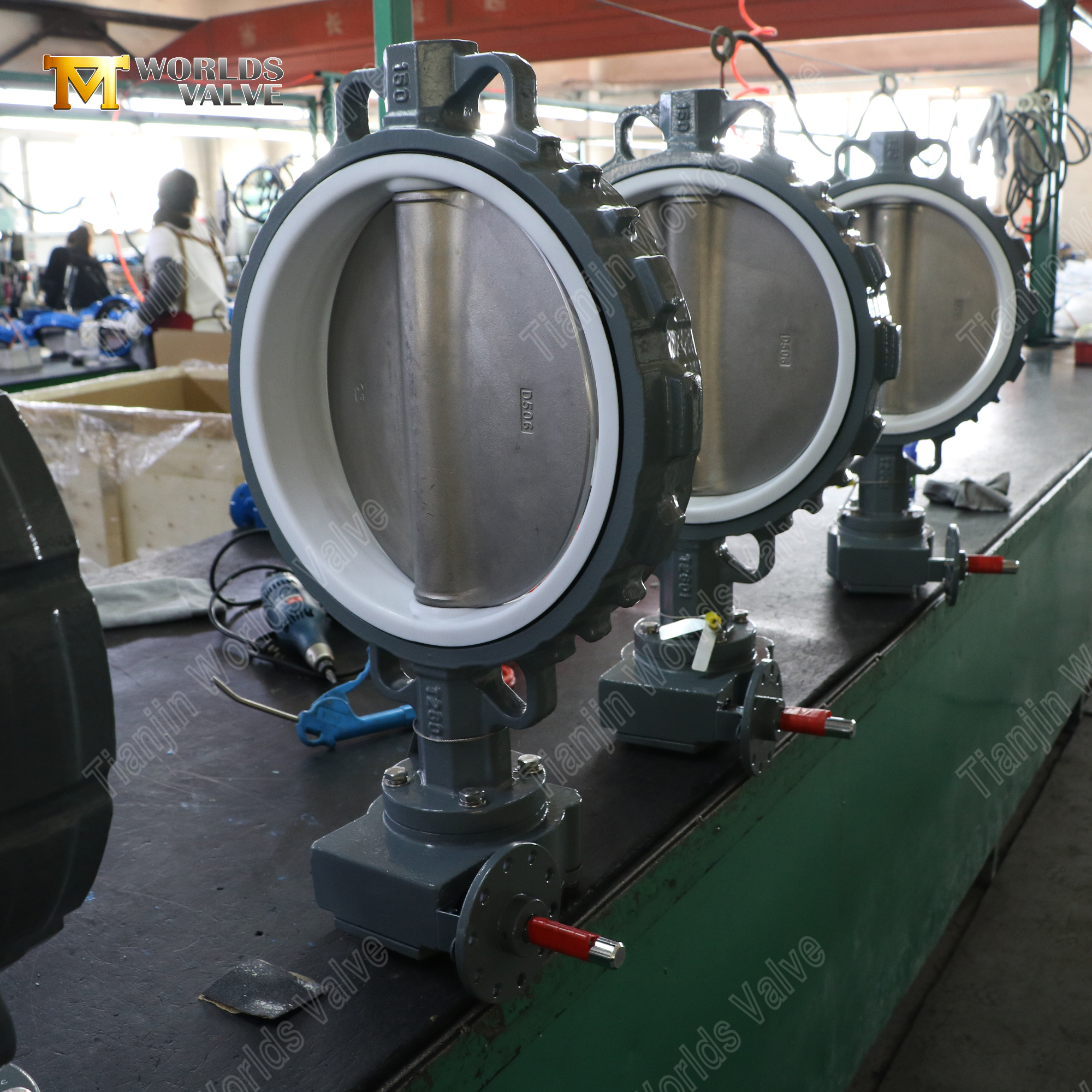

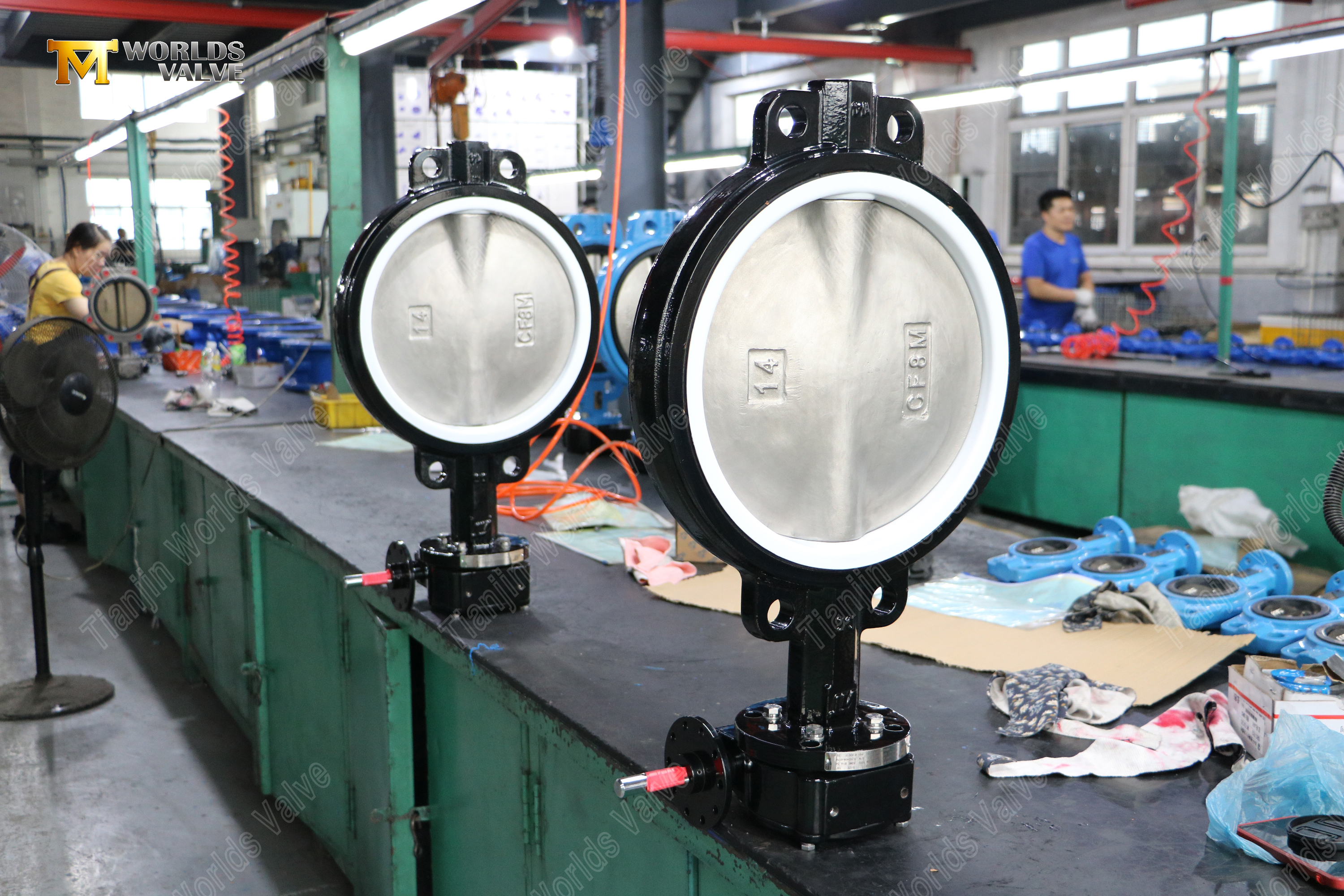

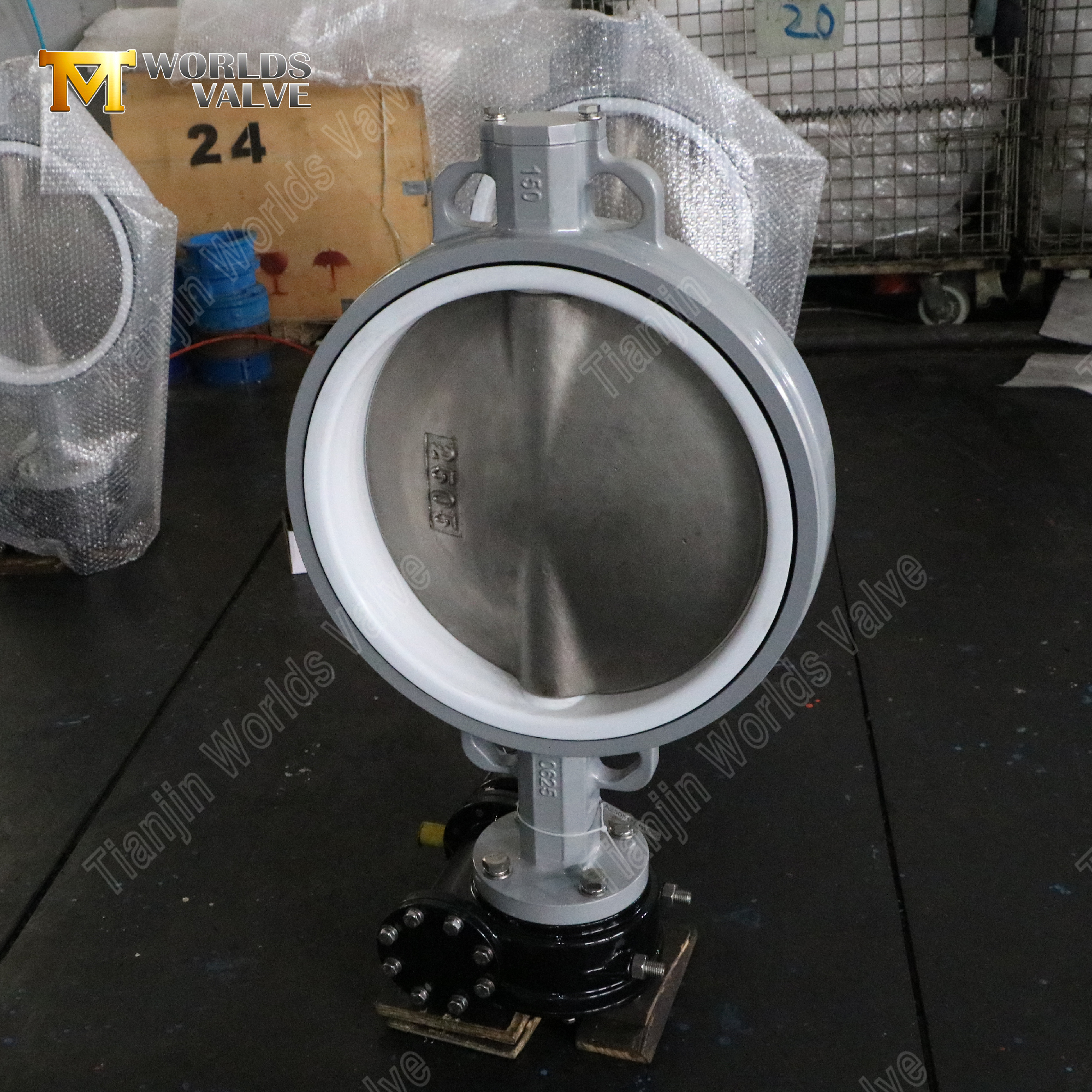

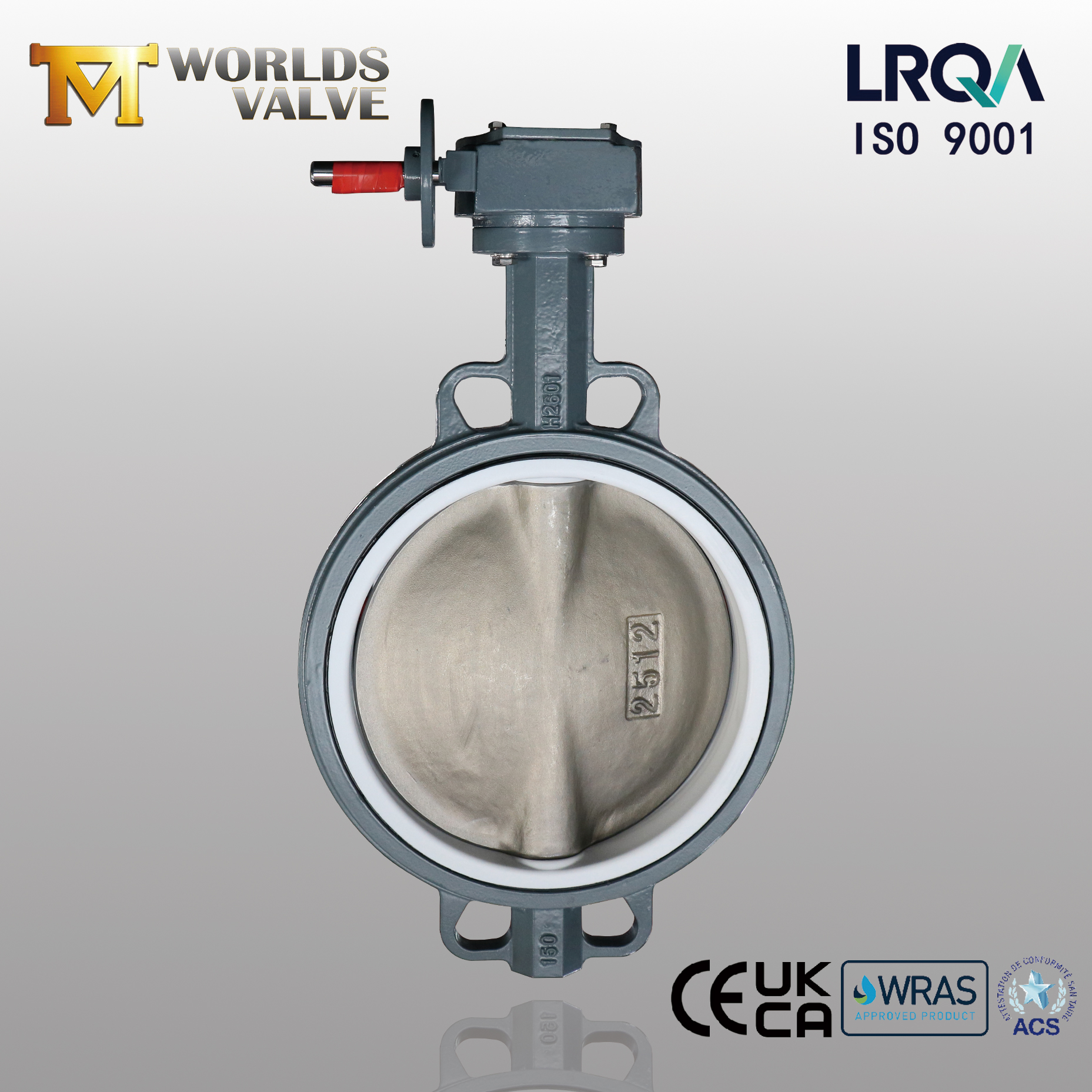

Vanne papillon à plaquettes en fonte ductile avec siège en PTFE et disque CF8M

Présentation du produit

Le corps de la vanne est moulé en fonte ductile GGG40/500-7 et recouvert d"une finition époxy durable pour une protection externe contre la corrosion. Le siège en PTFE (polytétrafluoroéthylène) est entièrement résistant à presque tous les produits chimiques industriels, offrant une surface autolubrifiante et antiadhésive qui réduit le couple de fonctionnement et empêche l"adhérence du support. Le disque CF8M (AISI 316) offre une résistance exceptionnelle aux piqûres et à la corrosion générale, en particulier dans les environnements contenant des chlorures.

Un opérateur à vis sans fin offre un avantage mécanique élevé, rendant le fonctionnement manuel fluide et sans effort, même pour les vannes de plus grande taille (généralement à partir de DN200). La boîte de vitesses est autobloquante, maintenant le disque en toute sécurité dans n"importe quelle position sans ramper. Un indicateur de position visuel clair est fourni sur le carter d"engrenage.

La conception compacte de la plaquette permet une installation directe entre les brides de pipeline standard (EN 1092, ANSI B16.5, etc.) à l"aide de boulons traversants, ce qui permet d"économiser de l"espace, du poids et des coûts d"installation. La bride supérieure peut être usinée selon les normes ISO 5211 pour un montage futur de l"actionneur si nécessaire.

Disponible dans des tailles allant de DN50 à DN600 (2″ à 24″), avec des pressions nominales personnalisables (PN10, PN16, classe 150, etc.), cette vanne est un choix fiable pour le traitement chimique, la pétrochimie, la pharmacie, le traitement de l"eau et d"autres applications de services corrosifs.

En tant que fabricant OEM de confiance basé en Chine, nous produisons cette vanne strictement selon les spécifications du client. Le matériau du corps, le matériau du disque, la pression nominale, le perçage de la bride, la couleur époxy et les options d"actionnement sont tous personnalisables.

Introduire:

Vanne papillon à plaquettes | Corps en fonte ductile | Siège en PTFE | Disque CF8M | Opérateur d'engrenages

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

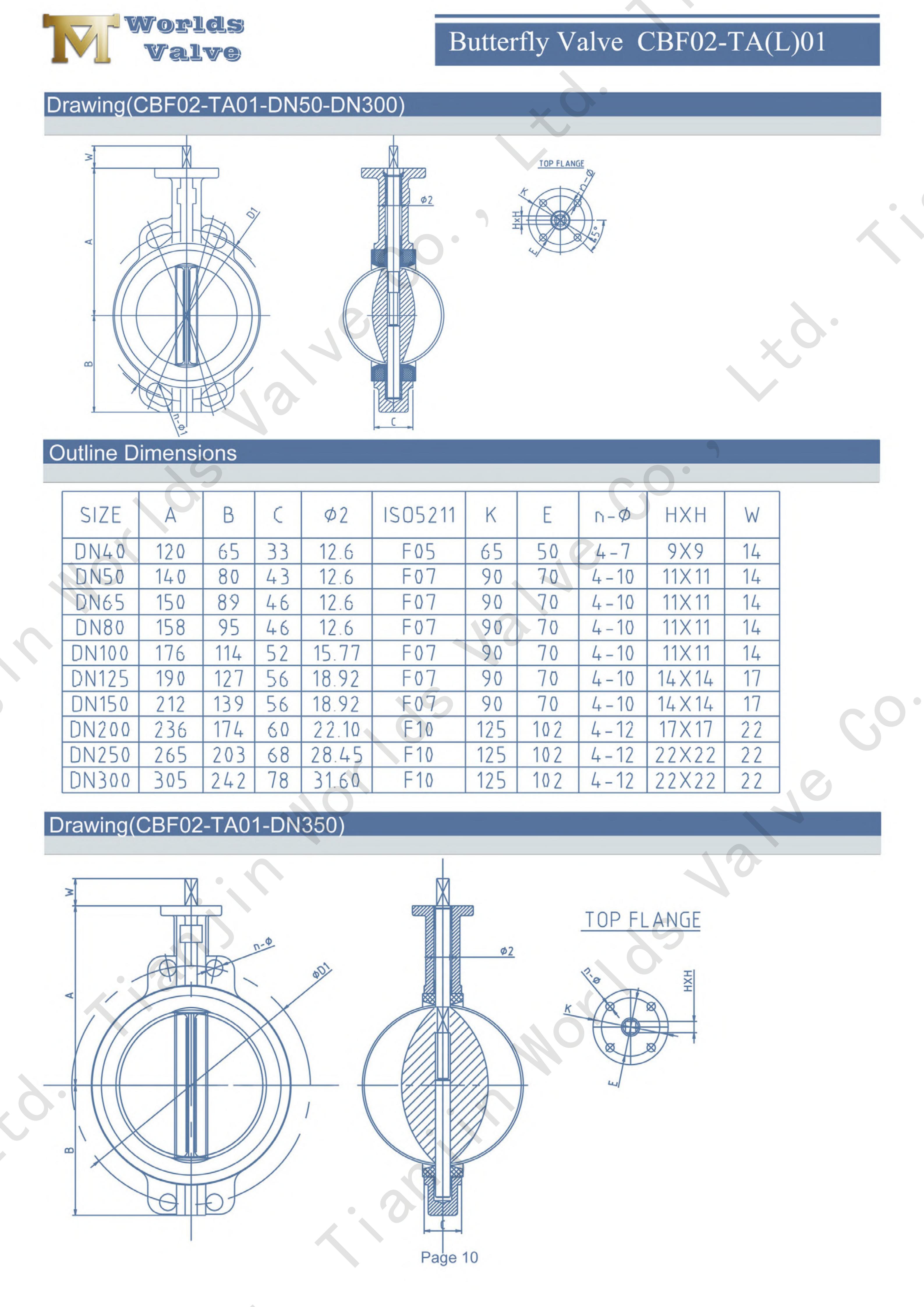

CBF02-TA01 - Informations détaillées sur le produit

Principales caractéristiques et avantages :

1. Siège en PTFE pour une résistance chimique supérieure et un faible couple

• Le PTFE est inerte vis-à-vis de presque tous les acides, alcalis, solvants et agents oxydants.

• La surface autolubrifiante réduit le couple de fonctionnement et empêche l"accumulation de fluide.

• Fournit une fermeture étanche aux bulles sur une large plage de températures (-35 ℃ à +200 ℃).

2. Disque en acier inoxydable CF8M pour la durabilité contre la corrosion

• CF8M (AISI 316) offre une excellente résistance aux piqûres, à la corrosion caverneuse et à la corrosion générale.

• Convient aux environnements d’eau de mer, de saumure, acides et riches en chlorures.

• Offre une longue durée de vie avec un minimum d"entretien.

3. Opérateur à vis sans fin pour un fonctionnement sans effort et sûr

• Un rapport de transmission élevé réduit l"effort manuel, idéal pour les diamètres plus grands ou les pressions plus élevées.

• Le mécanisme autobloquant maintient le disque en toute sécurité à n"importe quel angle sans dérive.

• L"indicateur de position visuel permet une vérification rapide de l"état.

4. Corps en fonte ductile avec revêtement époxy

• La fonte ductile GGG40 offre une résistance élevée, une résistance aux chocs et une intégrité structurelle.

• Le revêtement époxy (standard 250µm, toute couleur RAL disponible) protège contre la corrosion externe.

• La conception compacte des plaquettes permet d"économiser de l"espace et du poids.

5. Flexibilité OEM personnalisable

• Gamme de tailles DN50-DN600, pressions nominales PN10/PN16/Classe 150.

• Les matériaux du corps, du disque et du siège peuvent être modifiés à la demande du client.

• Bride supérieure ISO 5211 disponible pour le montage de l"actionneur.

• Normes de brides : EN 1092, ANSI B16.5, AS2129, JIS, etc.

Standard:

Pourquoi choisir la valve du monde de Tianjin ?

• Nous fabriquons des vannes strictement selon les spécifications du client, tout en fournissant également des recommandations professionnelles sur la sélection et l"installation des matériaux.

• Notre expérience avec les vannes à siège en PTFE et les disques CF8M garantit une application appropriée des matériaux pour les services corrosifs et de haute pureté.

• Une documentation complète, y compris les certificats de matériaux et les rapports de tests, est fournie avec chaque commande.

• Notre installation certifiée ISO 9001 prend en charge l"exportation mondiale, avec des certifications telles que CE, UKCA, WRAS et ACS disponibles sur demande.

Conclusion:

Nous vous invitons à nous contacter pour un devis compétitif ou pour organiser une visite de notre usine. Notre équipe est prête à discuter des exigences de votre projet, à offrir un support technique et à démontrer nos capacités de fabrication en personne.
