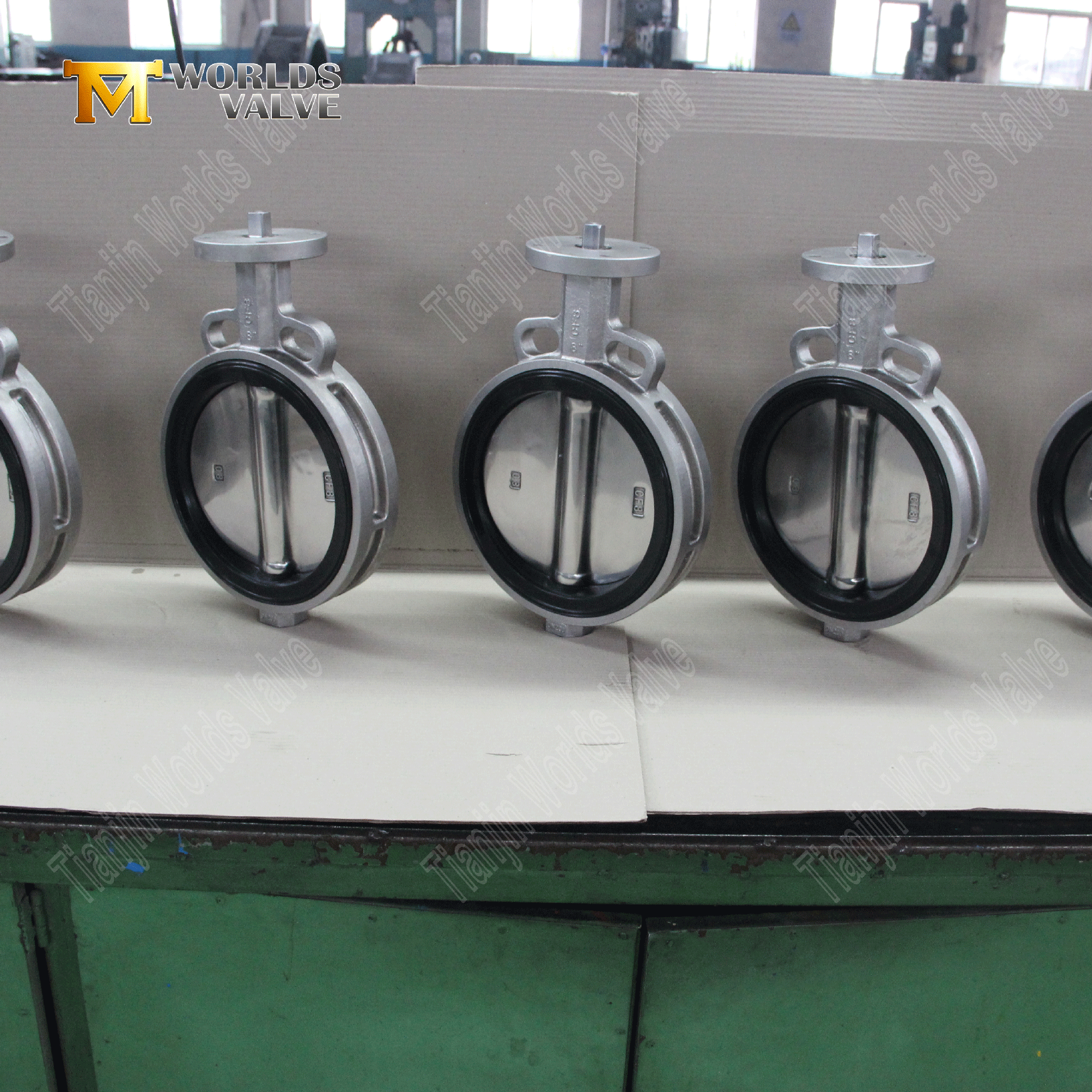

Vanne papillon de type plaquette avec corps et disque en acier inoxydable

La soupape de papillon de type plaquette avec corps et disque en acier inoxydable offre une durabilité exceptionnelle et une résistance à la corrosion pour exiger des applications de contrôle de débit industrielles. Doté d'une conception de plaquette compacte et légère, cette valve s'installe facilement entre les brides ANSI, offrant une solution d'étanchéité fiable et rentable avec des exigences d'espace minimales. Sa construction robuste en acier inoxydable pour le corps et le disque garantit une durée de vie longue et excellente et une excellente manipulation des performances, des produits chimiques, de la vapeur et d'autres supports agressifs. Idéal pour les systèmes de CVC, le traitement de l'eau, la transformation des aliments et des boissons, les plantes chimiques et les services industriels généraux, cette valve polyvalente offre un contrôle fiable / désactivé ou throttling.

  • CBF02-TA04

  • OEM| ODM | WDS

État de disponibilité:
Quantité:
enquête Ajouter au panier

sharethis sharing button

Introduction:


Vanne papillon de type plaquette avec corps et disque en acier inoxydable | Contrôle d'écoulement anti-corrosion

Tianjin Worlds Valve Co., Ltd.–Iso 9001 et fabricant certifié CE

Manuel de l'opération et de maintenance CBF02-TA04TÉLÉCHARGER

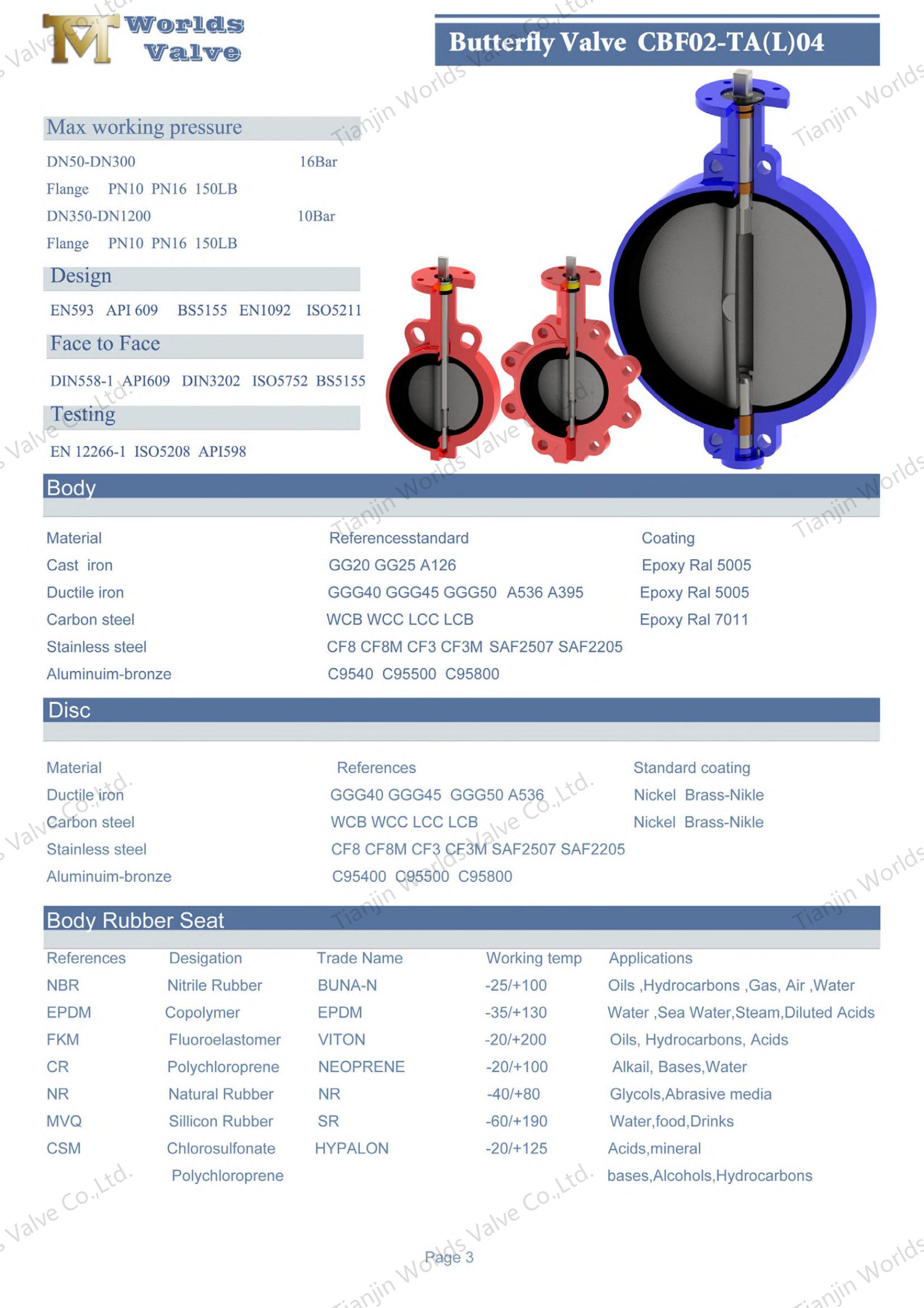

Vanne papillon de type plaquette avec corps de soupape en acier inoxydable et disque-1 (1)

Caractéristiques clés:


1. 100% CF8M Construction en acier inoxydable

Corps et disque: ASTM A351 CF8M avec polissage électrolytique.

Zéro rouille / contamination - idéal pour le nettoyage CIP / SIP et les milieux acides.

2. Optimisation de l'espace de plaquette

40% plus léger que les vannes en fer ductile

S'adapte entre les brides ANSI / DIN sans noix - installage dans 1/3 le temps

3. Scellant hybride à fuite zéro

Options EPDM / FKM / PTFE:

EPDM: -20 ° C à 120 ° C (NSF 61)

PTFE: cryogénique à 200 ° C (conforme à la FDA)

EN 12266-1 Classe A Arrêt à 1,5 × PN16

4. Actionnement sans maintenance

PAD TOP ISO 5211 pour le montage d'actionneur direct

Tige 17-4ph imprégnée de PTFE

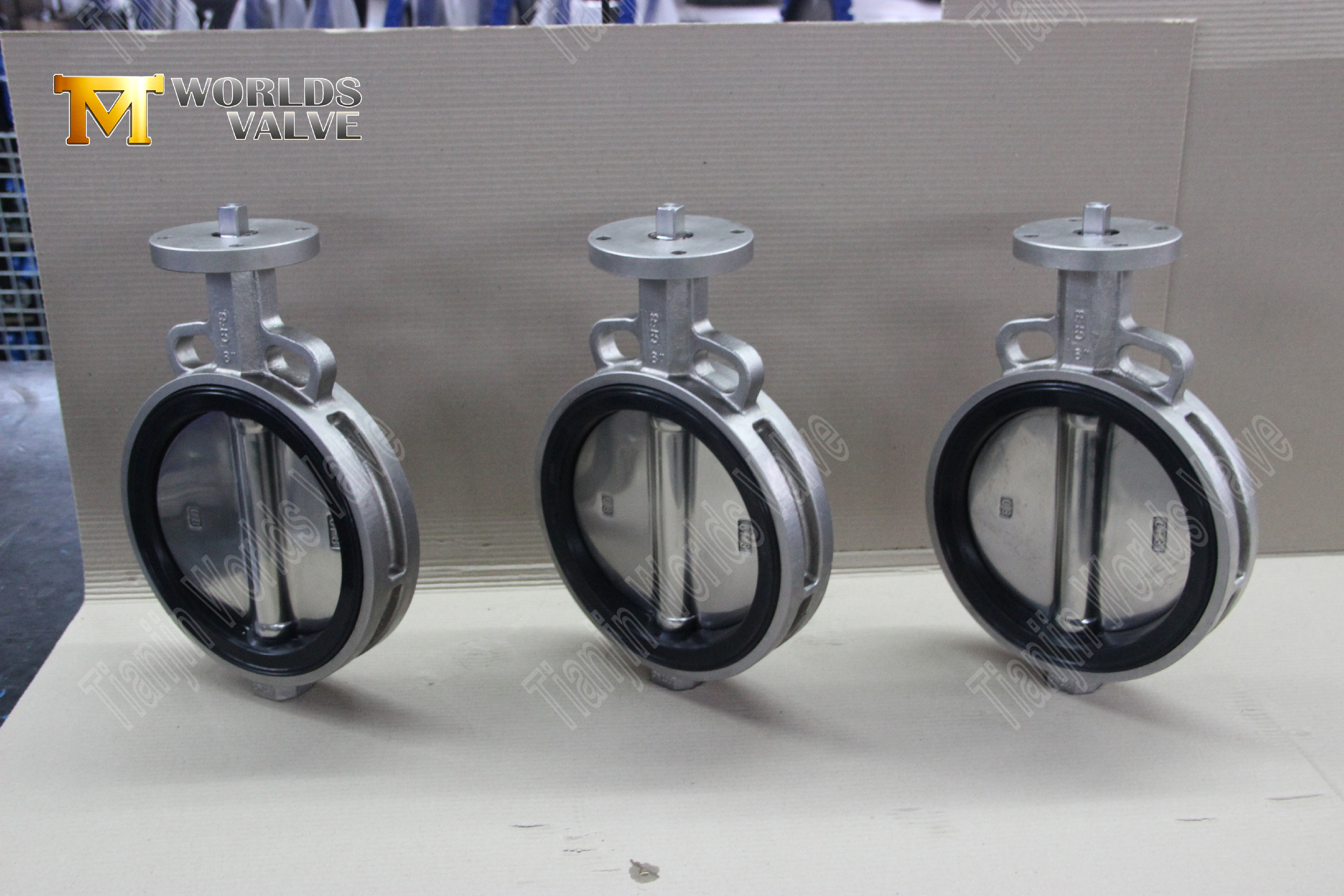

Vanne papillon de type plaquette avec corps de soupape en acier inoxydable et disque-2 (1)

Standard:


Conception

API 609 BS5155 en593 gb / t12238 din3354

Face à face

API609 Din3202 K1 BS5155 EN558 ISO5752 ASME B16.10

Bride

ASME B16.1 Classe 125 ASME B16.5 Classe 150 ASME B16.47 BS EN 1092 PN6 / PN10 / PN16 JIS B 2220 5K / 10K / 16K BS 10 TABLE D / TABLE E

Bride supérieure

ISO5211 (selon les besoins du client)

Inspection

Api598 en12266-1



Description détaillée du produit:


Taille: DN40-DN3000

Bride supérieure: ISO 5211

Pression normale: DN40-DN600 (1,5 "- 24 ") PN1.0 / 1.6MPA (150 / 200PSI) DN700-DN1200 (28 "- 48 ") PN1.0MPA (150psi)

Température appropriée: Température normale -45 ~ 150

Moyen: L'eau douce, les eaux usées, l'eau de mer, l'air, la vapeur, la nourriture, les médicaments, les huiles, les alcalis, le sel, etc.

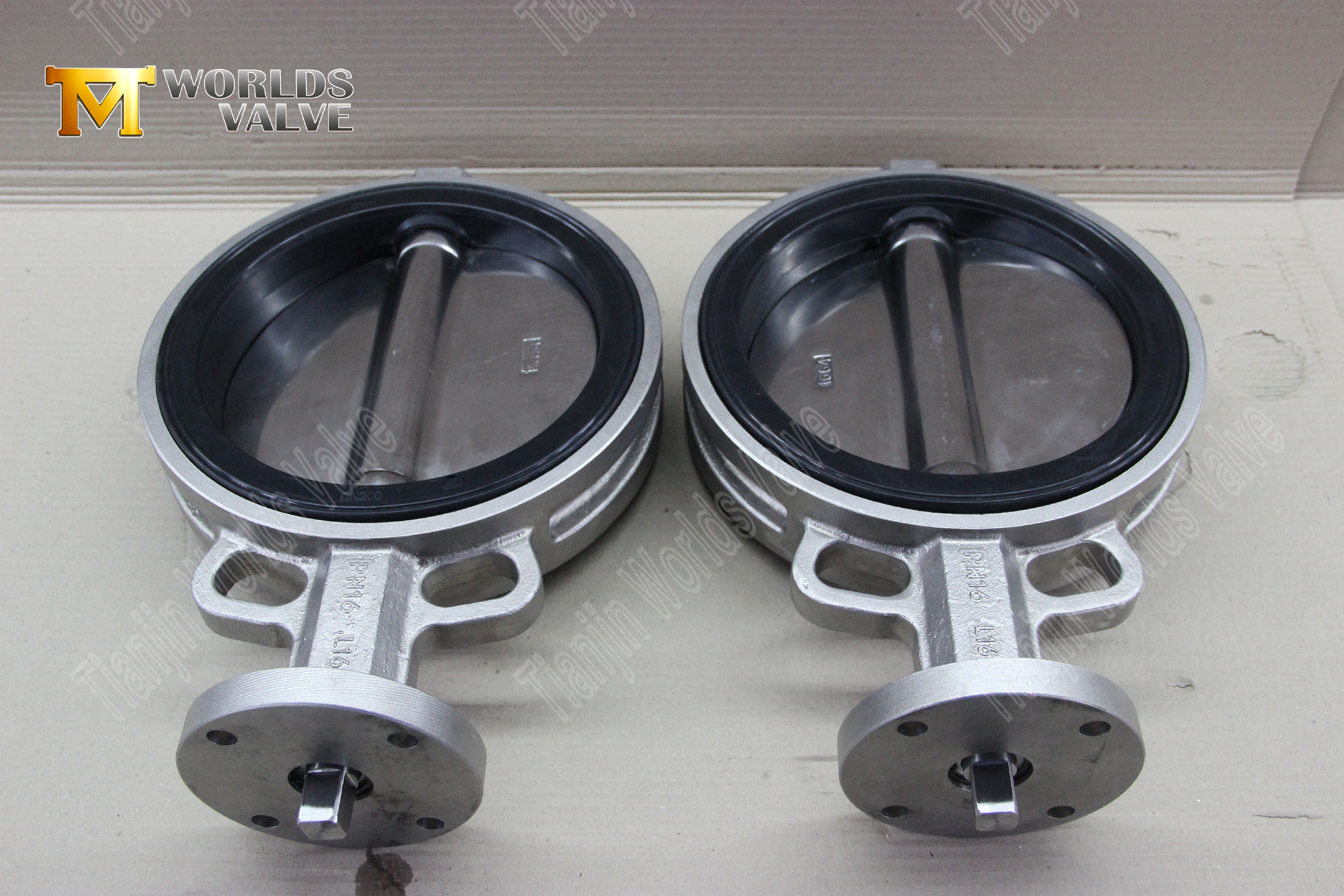

Vanne papillon de type plaquette avec carrosserie en vanne en acier inoxydable et disque-2 (3)


Applications spécifiques à l'industrie


Alimentation et boisson: Traitement laitier, brassage des lignes CIP.

Pharma: Distribution WFI, transfert d'API stérile.

Chimique: Dosage HCl / NaOH.

Marin: Systèmes de refroidissement d'eau de mer (certifié DNV-GL).

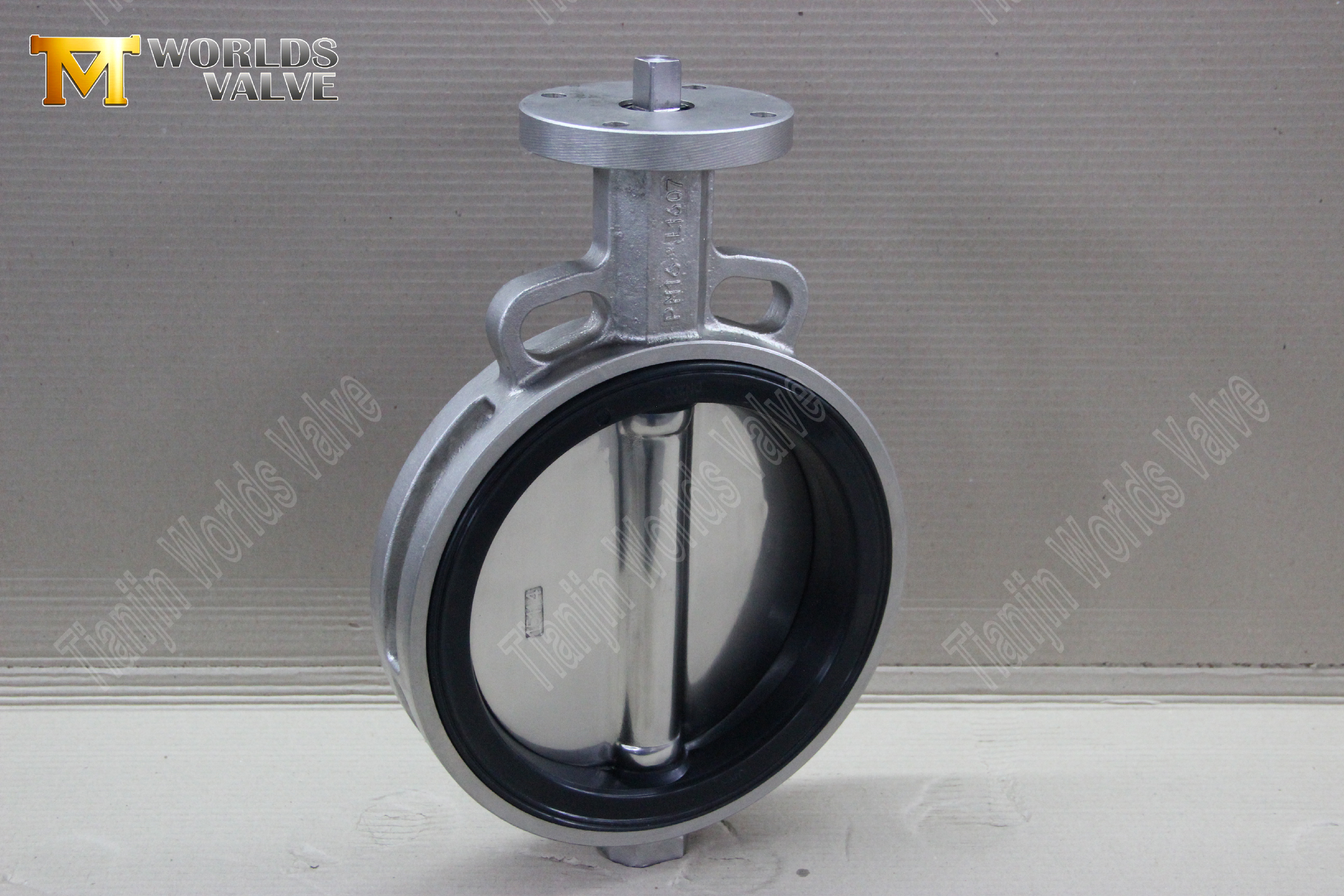

Vanne papillon de type plaquette avec corps de soupape en acier inoxydable et disque-2 (2)


Conclusion:


Source CE, et ISO 9001 Certified Wafer Type Butfly Valve avec corps et disque en acier inoxydable à partir d'un principal fabricant de soupape de papillon de Chine - Tianjin Worlds Valve Co., Ltd .. Prix compétitive, livraison rapide—Demandez un devis aujourd'hui!

vanne de papillon à plaquette en acier inoxydable Valve papillon de type SS Wafer Full Valve de papillons industriels résistants à la corrosion Valve de papillons à preuves à l'épreuve de la corrosion SEAT EPDM PN16 MANUEL VALVE BUTHERFLY Valve d'isolement compact HVAC Vanne papillon Type de plaquettes Valve papillon personnalisée OEM Fabricant de soupape certifié ISO 9001 Vannes papillons avec conception de type de plaquette
