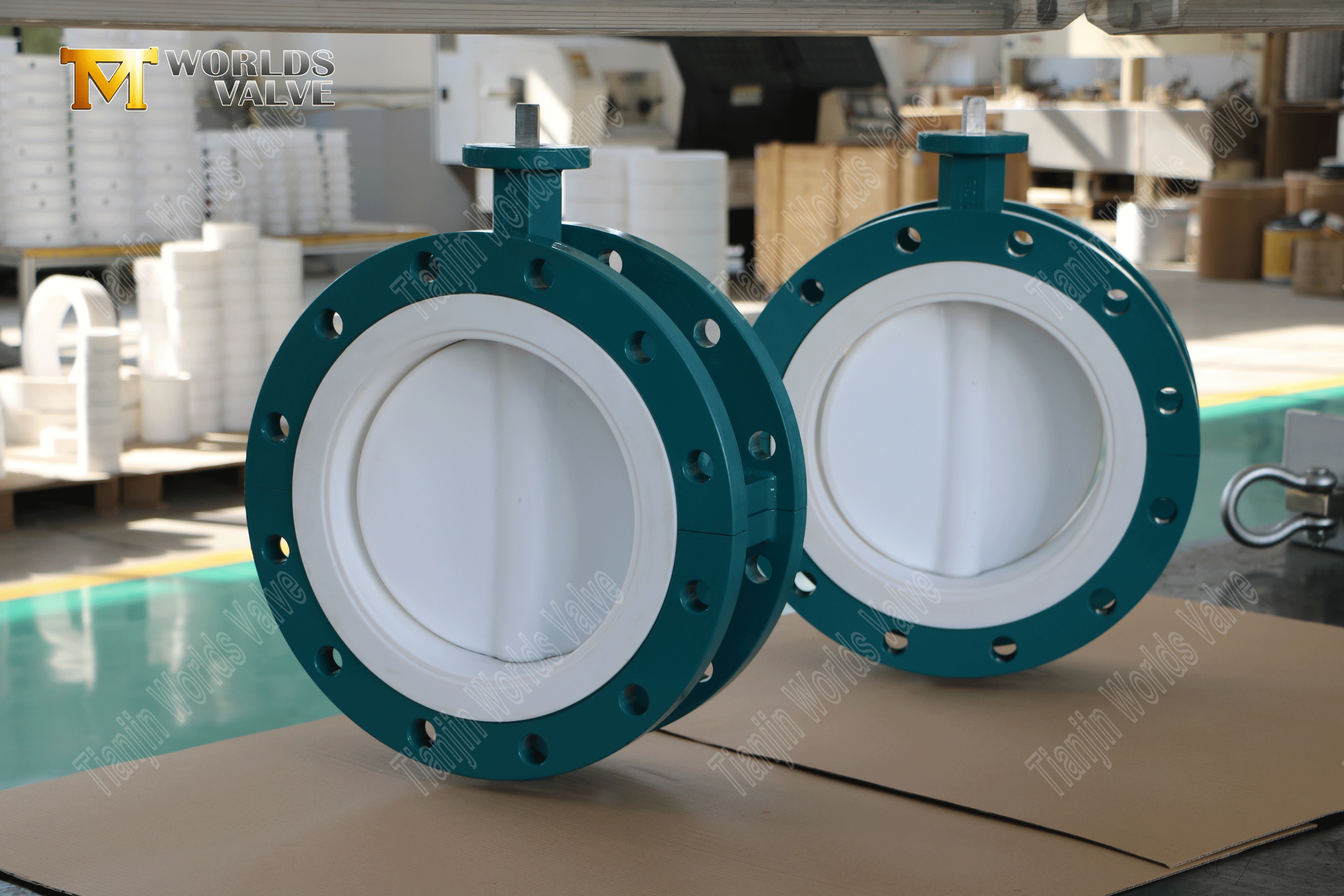

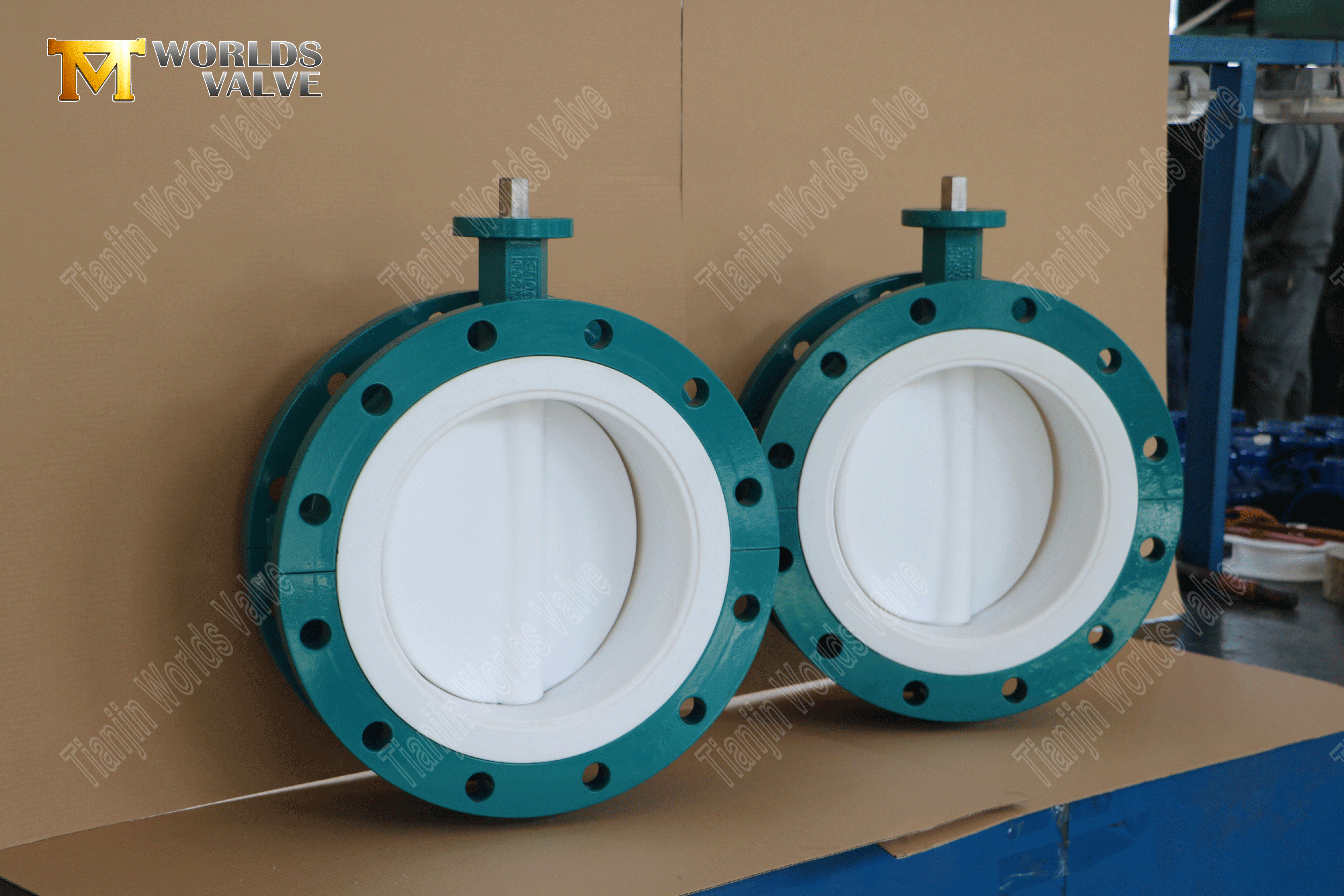

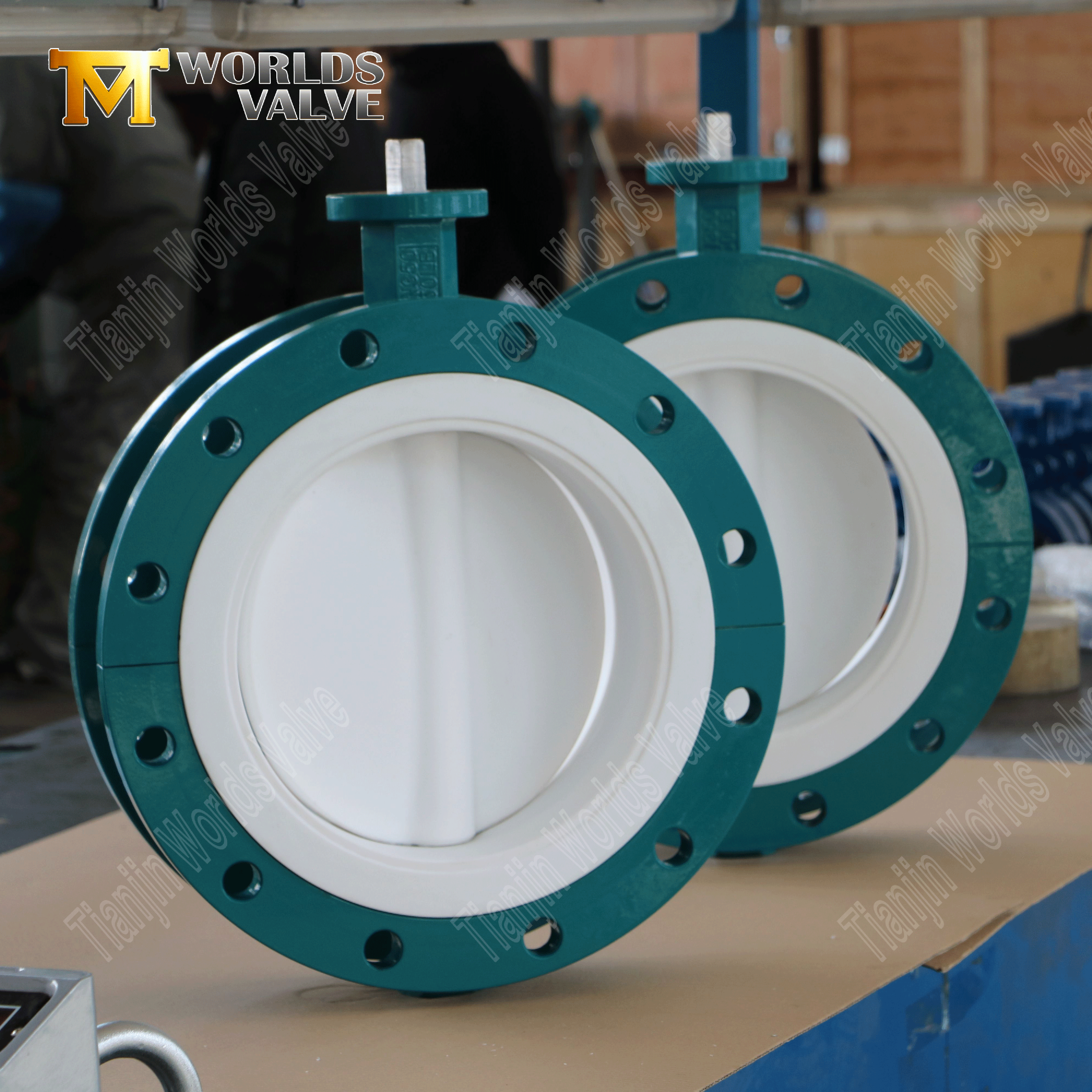

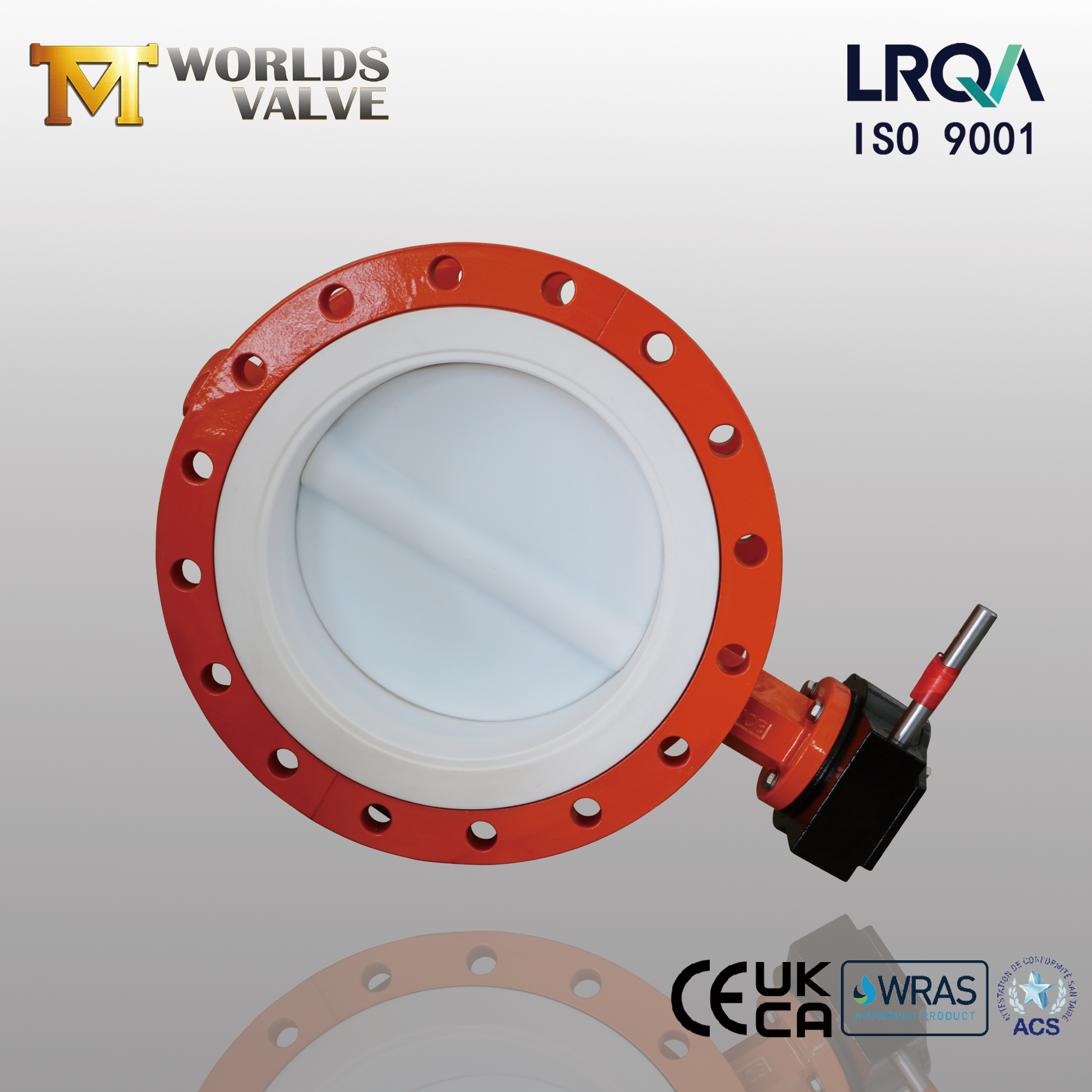

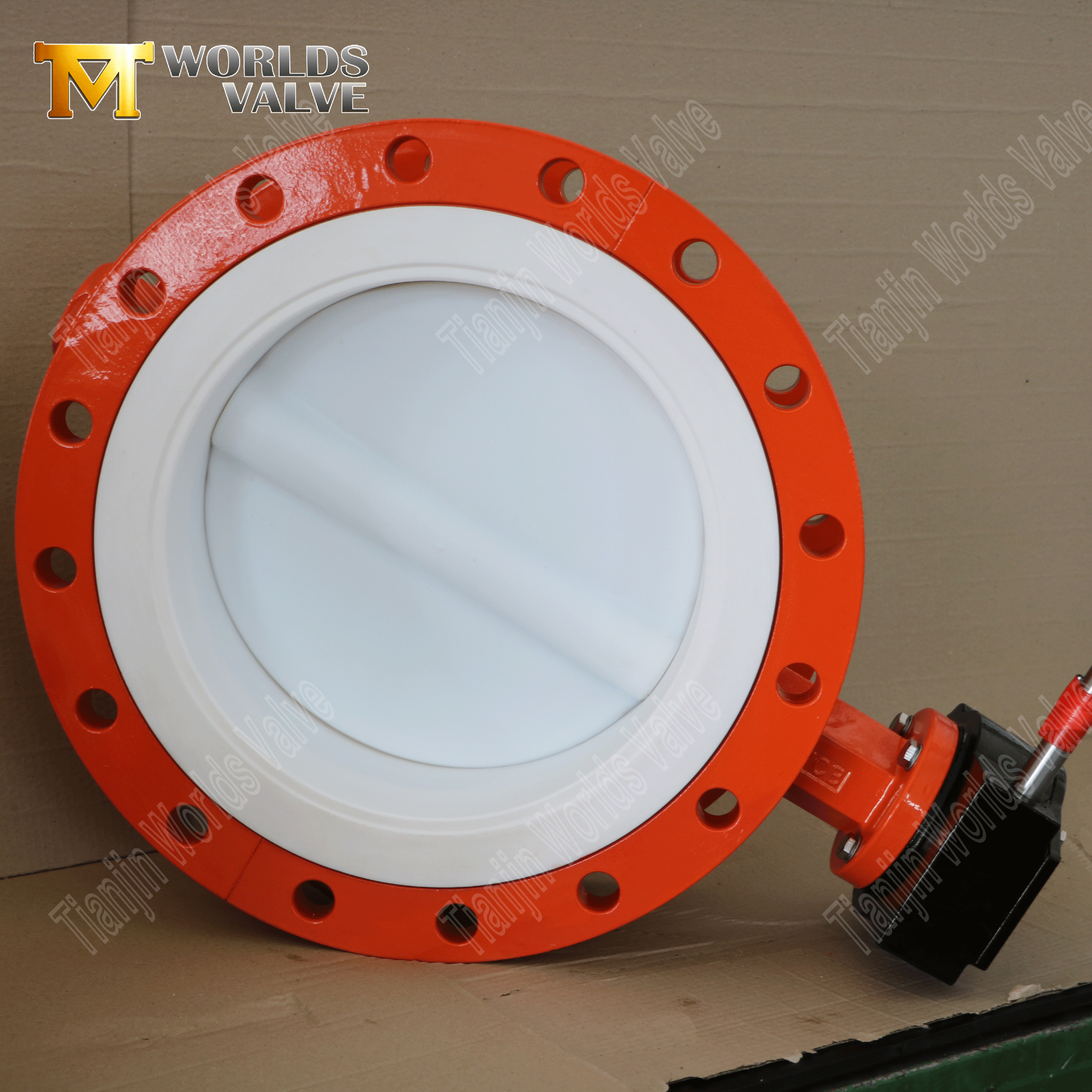

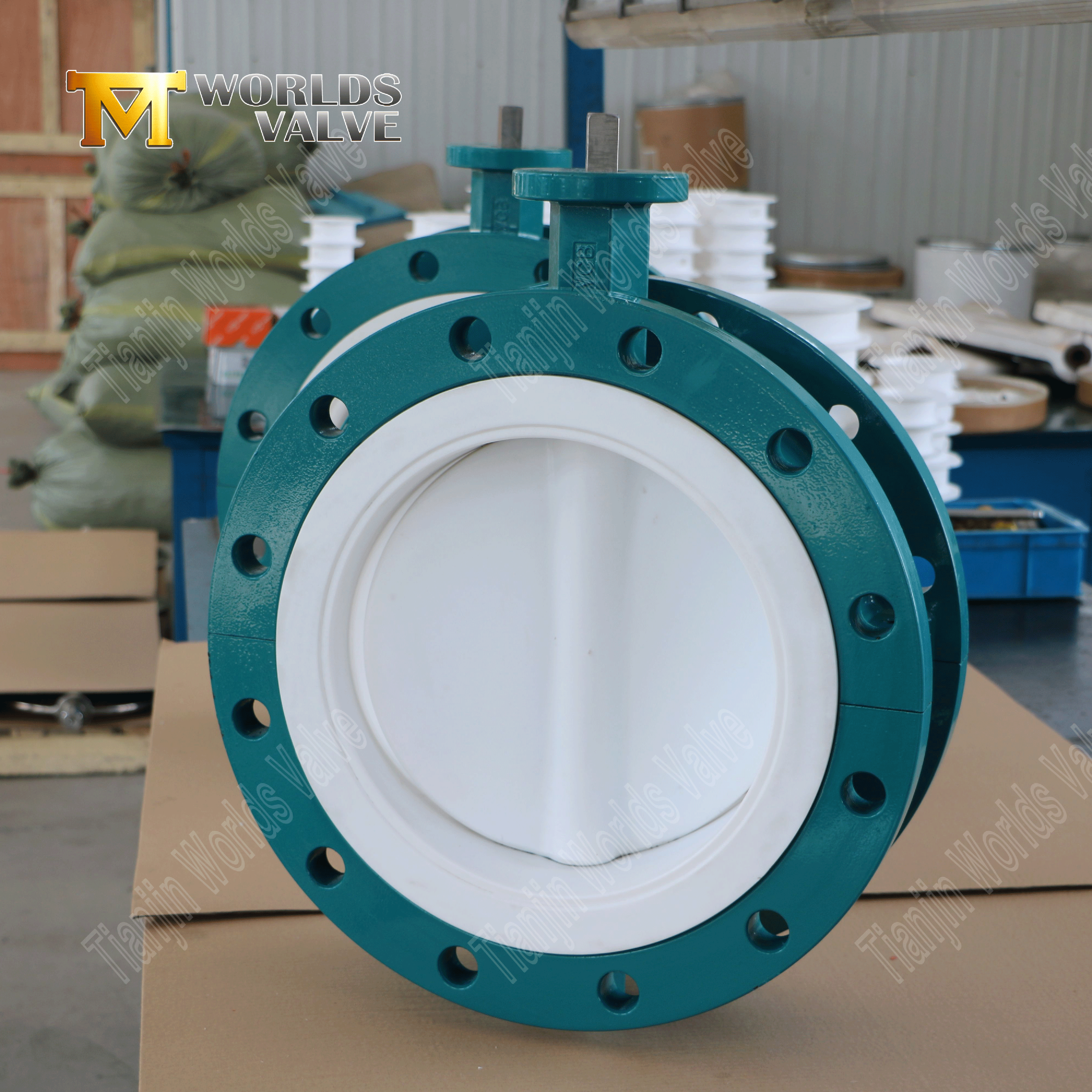

Vanne papillon en PTFE à brides en deux pièces DN600 avec corps WCB et commande par engrenage

Introduction:

Tianjin Worlds Valve Co., Ltd. présente une vanne papillon à bride en deux parties conçue pour les applications exigeantes nécessitant une résistance chimique exceptionnelle et une fermeture fiable. Cette vanne est dotée d"un siège en PTFE et d"un disque en acier inoxydable entièrement encapsulé avec du PTFE (polytétrafluoroéthylène), créant une barrière complète en fluoropolymère qui isole tous les composants métalliques en contact avec le fluide du procédé.

Le corps de la vanne est fabriqué en WCB (acier au carbone moulé), offrant une bonne résistance mécanique pour un service industriel. La construction du corps en deux parties permet un démontage facile, simplifiant ainsi la maintenance, le remplacement du siège et l"inspection sans retirer la vanne entière de la canalisation. Le fonctionnement est contrôlé par un opérateur à vis sans fin (tête de turbine), offrant une commande manuelle fluide et à couple élevé adaptée aux vannes jusqu"au DN600.

Disponible dans des tailles allant jusqu"à DN600, cette vanne est conçue pour la manipulation de fluides corrosifs dans le traitement chimique, la fabrication pharmaceutique et d"autres industries où la pureté des fluides et la longévité des équipements sont essentielles. Les pressions nominales et les normes de brides sont personnalisables pour répondre aux exigences spécifiques du projet, avec des options courantes, notamment PN10, PN16 et Classe 150.

En tant que fabricant OEM de confiance basé en Chine, nous proposons une personnalisation flexible et des certifications internationales pour répondre aux spécifications de votre projet.

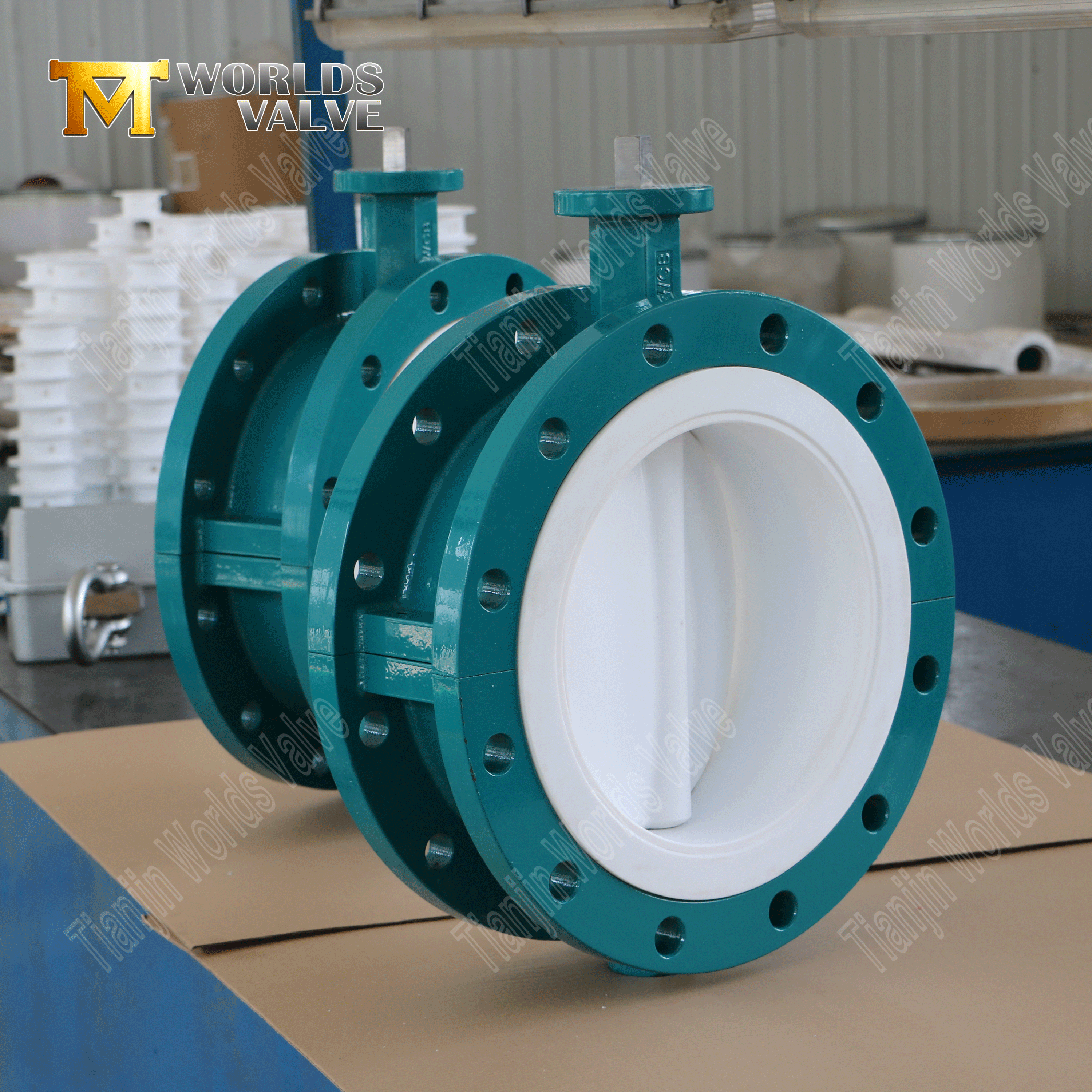

Vanne papillon en PTFE à bride en deux pièces DN600 avec corps WCB et commande par engrenage

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

CBF04-TF01- Manuel d'utilisation et d'entretien TÉLÉCHARGER

Principales caractéristiques et avantages :

1. Disque doublé de PTFE et siège en PTFE pour une résistance chimique totale

• Isolation complète du support : le disque en acier inoxydable est entièrement encapsulé avec du PTFE, créant une barrière sans couture et non poreuse qui empêche tout contact entre le support de traitement et le substrat métallique, éliminant ainsi le risque de corrosion.

• Siège en PTFE chimiquement inerte : Le siège en PTFE offre une résistance exceptionnelle à une large gamme de produits chimiques agressifs, notamment les acides forts, les bases, les solvants et les agents oxydants.

• Surface antiadhésive : les propriétés antiadhésives à faible friction du PTFE empêchent l'adhérence du support et l'accumulation de tartre, garantissant des performances constantes et un nettoyage facile dans les applications de haute pureté.

2. Construction du corps en deux parties pour un entretien facile

• Démontage simplifié : la conception en deux parties permet d'ouvrir la vanne pour l'inspection, le nettoyage ou le remplacement du siège sans retirer la vanne de la canalisation.

• Temps d'arrêt réduits : l'accès rapide aux composants internes minimise le temps de maintenance dans les lignes de processus critiques.

• Durée de vie prolongée : La possibilité d'entretenir la vanne sans interruption du pipeline simplifie la gestion des pièces de rechange et prolonge la durée de vie globale du système.

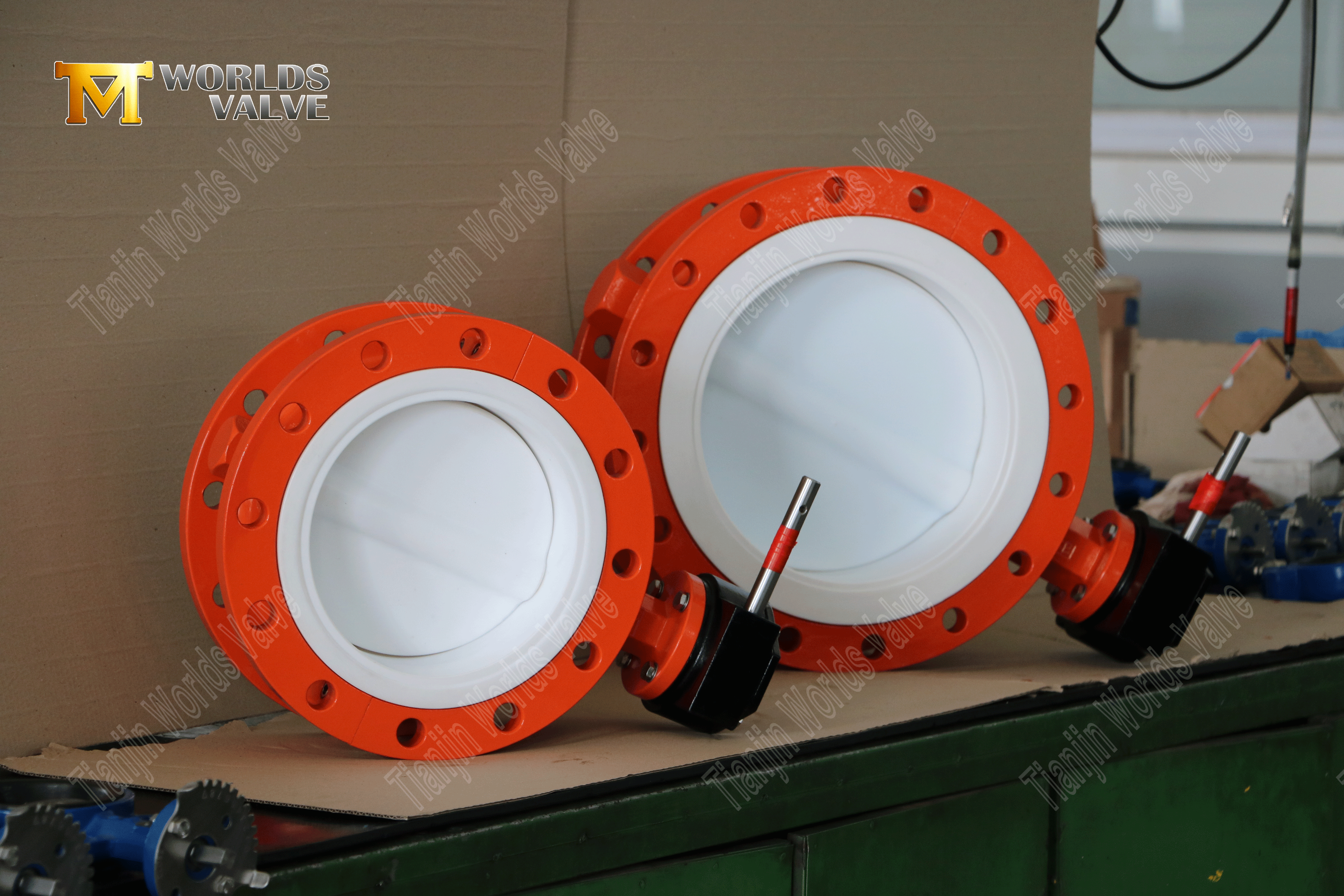

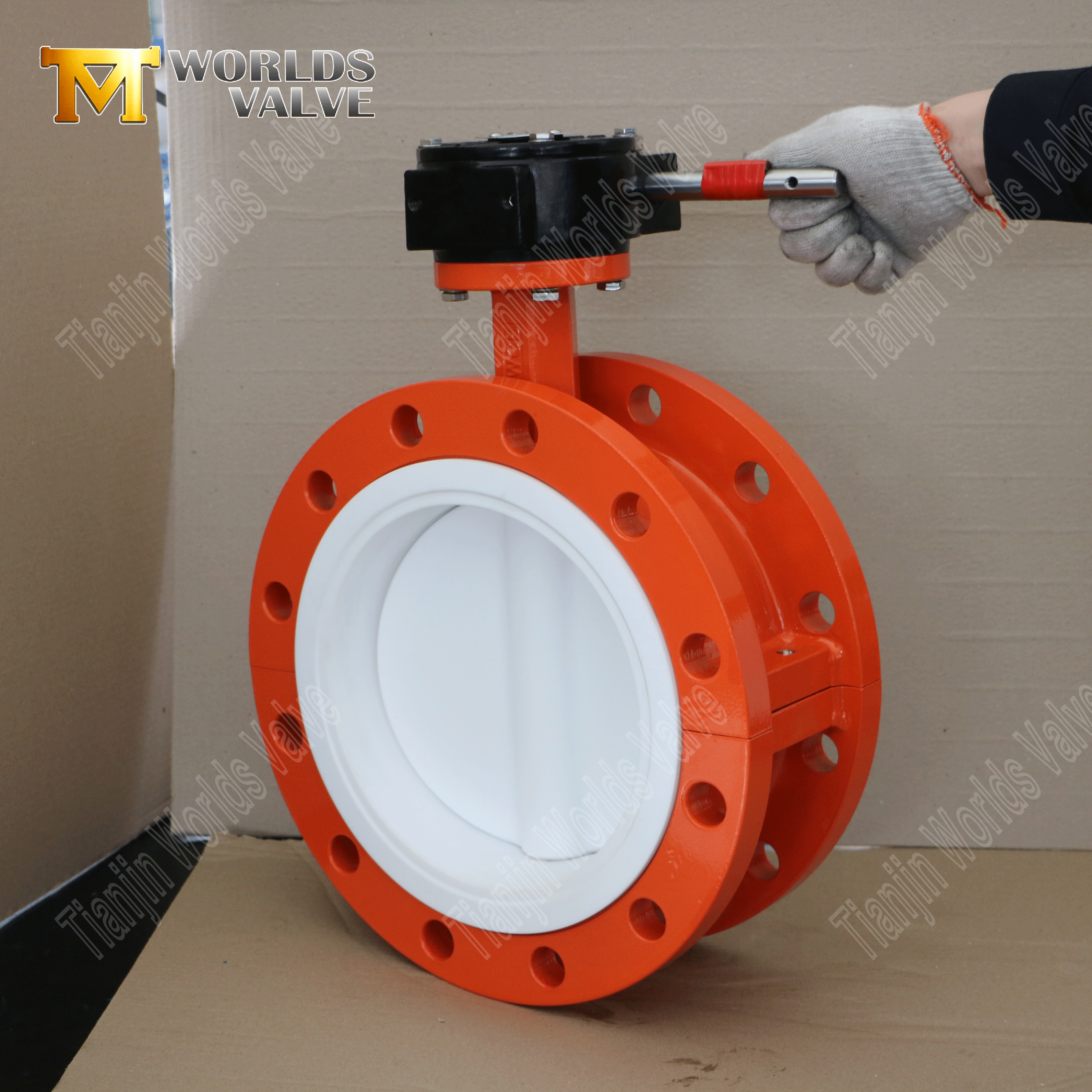

3. Fonctionnement par engrenage à vis sans fin pour un contrôle à couple élevé

• Fonctionnement fluide et sans effort : l'opérateur à engrenages offre un avantage mécanique significatif, rendant le fonctionnement manuel des vannes plus grandes (jusqu'à DN600) fluide et gérable.

• Mécanisme autobloquant : la conception à vis sans fin maintient le disque en toute sécurité dans n'importe quelle position sans ramper, assurant une régulation stable du débit.

• Indication de position claire : l'opérateur à engrenages comprend un indicateur de position visuel pour une vérification rapide et en un coup d'œil de l'état de la vanne.

4. Construction robuste en acier au carbone WCB

• Matériau à haute résistance : le corps de la vanne est moulé en WCB (ASTM A216 Grade WCB), offrant de bonnes propriétés mécaniques et une bonne soudabilité pour les applications industrielles.

• Revêtement extérieur durable : le revêtement extérieur standard protège contre la corrosion atmosphérique ; des revêtements en option sont disponibles pour les environnements difficiles.

• Connexions à brides sécurisées : les extrémités à brides intégrées fournissent une connexion rigide et étanche au pipeline, adaptée aux installations permanentes.

5. Spécifications personnalisables pour la flexibilité du projet

• Pressions nominales : disponibles en PN10, PN16, classe 150 et autres valeurs nominales comme spécifié.

• Normes de bride : conformes aux normes EN 1092, ANSI B16.5, AS2129 ou à d'autres normes internationales.

• Gamme de tailles : Disponible à partir de diamètres plus petits jusqu'à DN600, s'adaptant à un large éventail d'exigences en matière de canalisations.

• Options d'actionnement : Peut être équipé d'actionneurs électriques ou pneumatiques pour un contrôle automatisé.

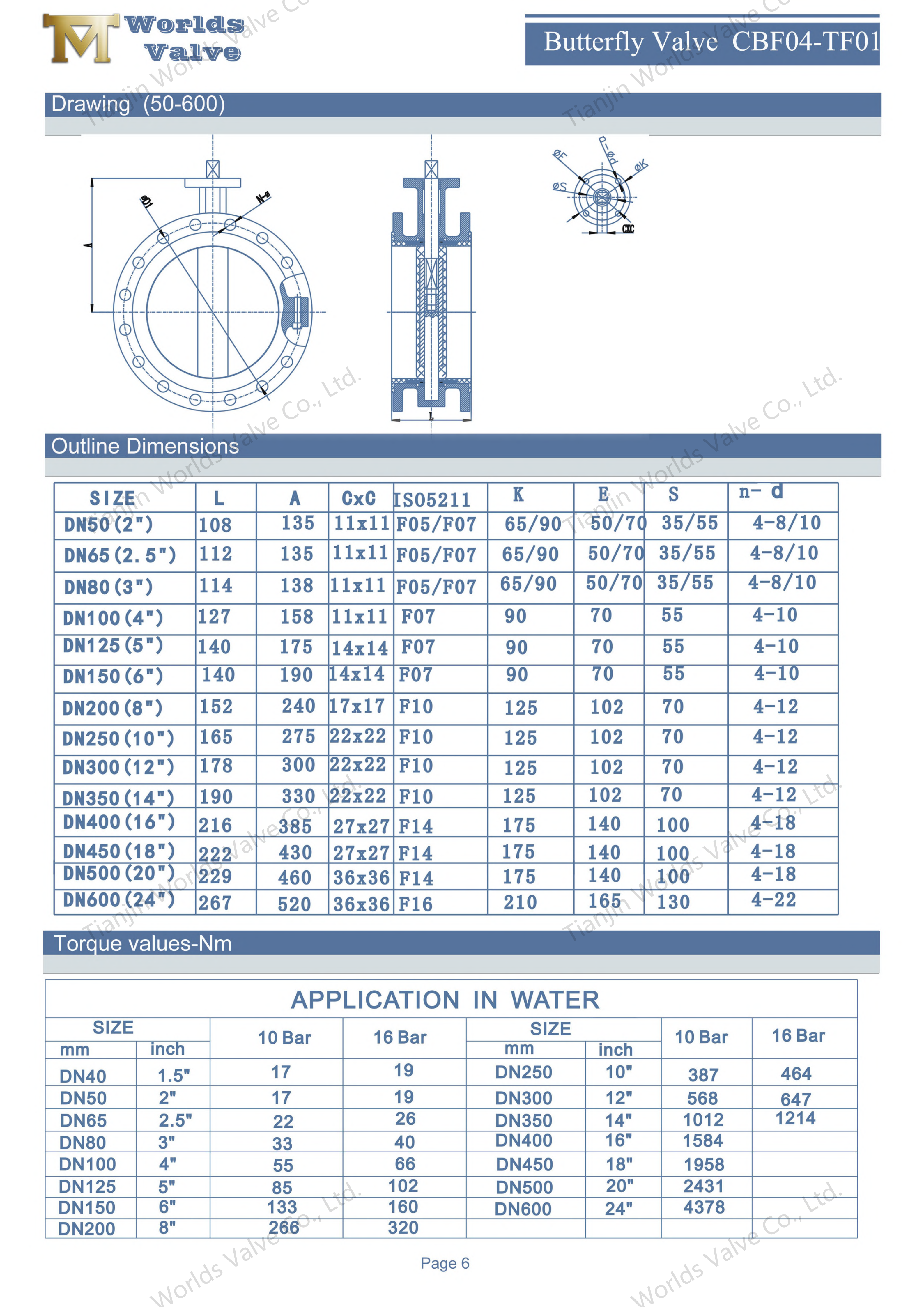

Standard:

Pourquoi choisir la valve du monde de Tianjin ?

• Expertise en matériaux : Nous sommes spécialisés dans la fabrication de vannes avec des revêtements et des encapsulations en PTFE, garantissant une qualité de revêtement constante et des performances fiables dans les services corrosifs.

• Spécialistes de la conception en deux pièces : notre équipe d'ingénieurs comprend les exigences critiques de la construction de vannes en deux pièces, garantissant un ajustement précis et un accès facile pour l'entretien.

• Flexibilité OEM/ODM : nous proposons une personnalisation étendue (pressions nominales, normes de brides, options d'actionneurs et revêtements spéciaux) pour répondre exactement à vos spécifications.

• Qualité certifiée : installation certifiée ISO 9001 avec CE, UKCA et autres certifications internationales disponibles sur demande.

• Expérience mondiale : fourniture de vannes à des clients chimiques, pharmaceutiques et industriels du monde entier avec un support logistique et documentaire fiable.

Applications typiques :

Cette vanne est la solution idéale pour de nombreuses industries nécessitant une isolation fiable et maintenable :

• Usines de traitement chimique

• Fabrication pharmaceutique

• Installations pétrochimiques

• Systèmes d"eau de haute pureté

• Lignes de manipulation d"acides et de solvants

• Applications de milieux corrosifs industriels

Conclusion:

La vanne papillon à bride en deux pièces avec disque revêtu de PTFE et siège en PTFE de Tianjin Worlds Valve Co., Ltd. offre une solution fiable pour la manipulation de fluides corrosifs. Sa surface entièrement mouillée en PTFE offre une résistance chimique exceptionnelle, tandis que la construction du corps en deux parties simplifie la maintenance. Disponible dans des tailles allant jusqu"à DN600 avec des pressions nominales et des normes de bride personnalisables, cette vanne est conçue pour répondre aux exigences exigeantes des applications chimiques, pharmaceutiques et industrielles.

Lorsque votre processus exige des performances résistantes à la corrosion soutenues par une expertise en fabrication, choisissez Tianjin Worlds Valve Co., Ltd.

Contactez-nous dès aujourd'hui pour discuter de votre pression nominale spécifique, de la norme de bride et des exigences de taille pour un devis personnalisé.
