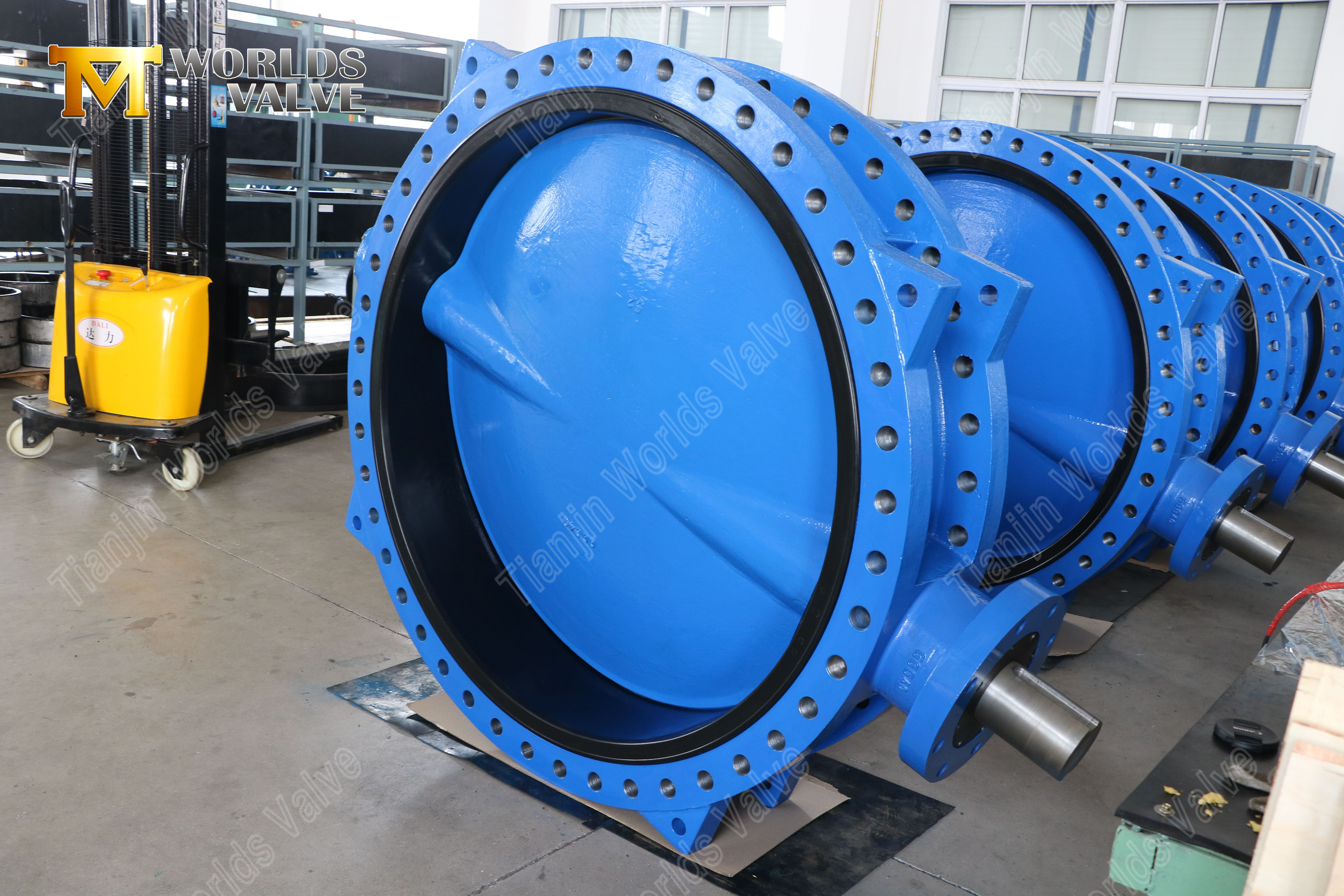

Vanne papillon industrielle DI de type U | Solution de contrôle de débit économe en énergie

Introduction :

Vanne papillon industrielle DI de type U | Solution de contrôle de débit économe en énergie

Tianjin Worlds Valve Co., Ltd. – Fabricant certifié ISO 9001, CE, UKCA et WRAS

CBF02-TU03--Manuel d'utilisation et d'entretien TÉLÉCHARGER

Principales caractéristiques :

1. Hydrodynamique du disque en forme de U

• Chemin d'écoulement optimisé : La conception avancée de dynamique des fluides computationnelle (CFD) réduit la chute de pression de 25 à 30 % par rapport aux configurations de disque conventionnelles

• Efficacité énergétique : Une résistance à l'écoulement plus faible se traduit par des économies d'énergie de pompage substantielles dans les systèmes à fonctionnement continu

• Contrôle de la cavitation : Le profil de disque simplifié minimise les zones turbulentes, prolongeant ainsi la durée de vie des vannes et des pipelines



2. Robustesse de la fonte ductile

• Excellence matérielle : La fonte ductile EN-GJS-500-7 offre une résistance mécanique et une résistance aux chocs supérieures

• Protection contre la corrosion : Revêtement époxy standard de 250 μm avec une épaisseur optionnelle de 300 à 400 μm pour les environnements agressifs

• Intégrité structurelle : La conception du corps renforcé résiste aux coups de bélier et aux coups de bélier jusqu'à la norme PN16



3.Performances d'étanchéité haut de gamme

• Arrêt étanche aux bulles : Les options de sièges EPDM/NBR/PTFE garantissent une conformité zéro fuite avec les normes EN 12266-1 classe A.

• Adaptabilité à la température : Performances fiables sur la plage de fonctionnement de -20°C à 120°C

• Longue durée de vie : Les matériaux de sièges résilients maintiennent leur intégrité pendant plus de 50 000 cycles de fonctionnement

4. Excellence opérationnelle

• Fonctionnement à faible couple : La conception à double décalage réduit le couple de fonctionnement de 35 % pour un contrôle manuel ou actionné en douceur

• Conception sans entretien : Les roulements autolubrifiants et les composants résistants à la corrosion éliminent l'entretien de routine

• Actionnement polyvalent : Support de montage ISO 5211 compatible avec les leviers manuels, les opérateurs à engrenages ou les actionneurs pneumatiques/électriques

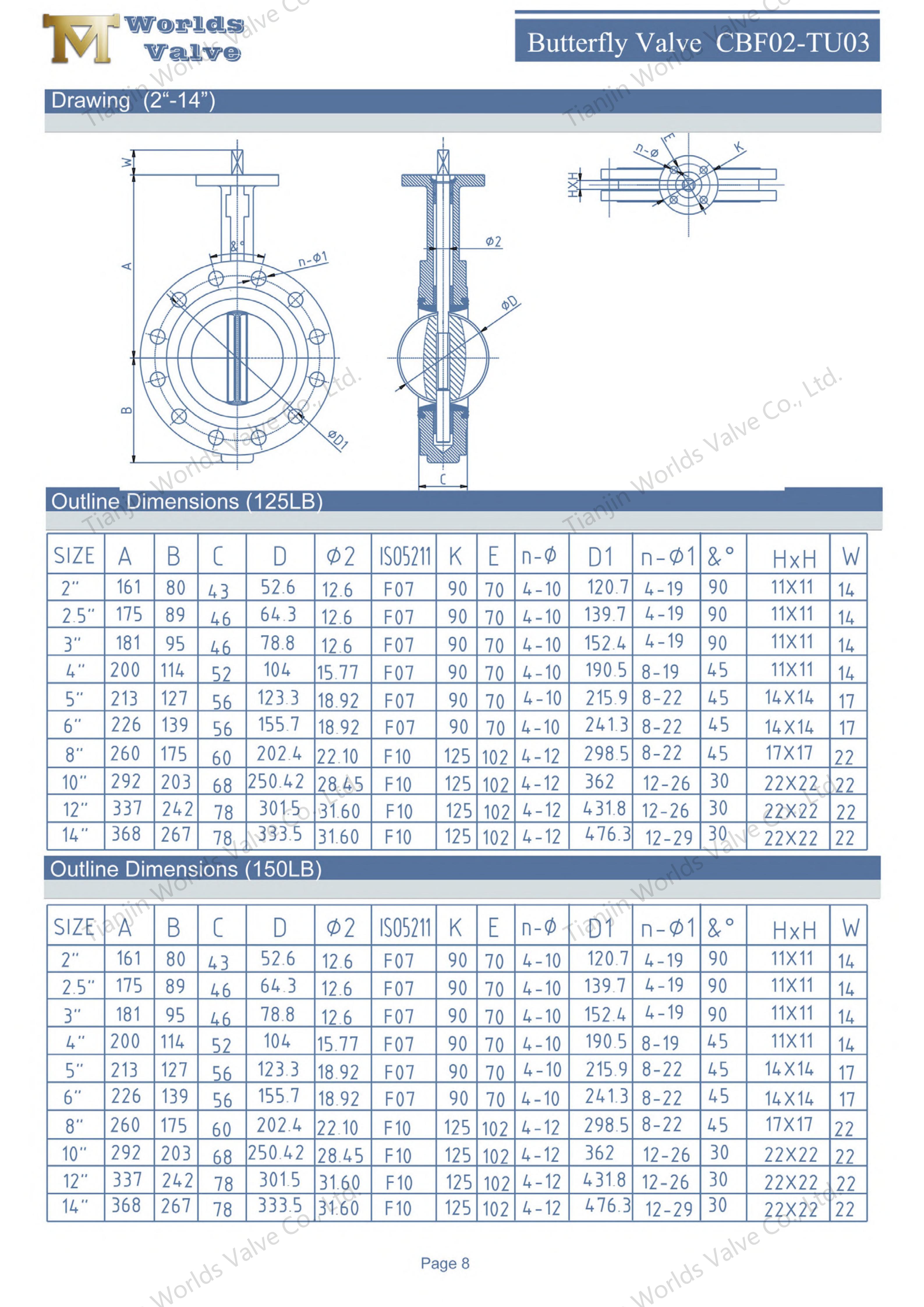

Paramètres techniques :

Matériau principal :

Applications industrielles

• Usines de traitement de l’eau : Contrôle du débit de pompe, systèmes de filtration et dosage de produits chimiques

• Systèmes CVC : Circuits d'eau glacée, tours de refroidissement et stations de transfert d'énergie

• Transformation industrielle : Réseaux d'eau de refroidissement, contrôle des fluides de procédé et systèmes utilitaires

• Protection incendie : Systèmes de gicleurs et conduites d'alimentation en eau d'incendie

• Systèmes d'irrigation : Contrôle principal et gestion zonale dans les applications agricoles

• Eau municipale : Réseaux de distribution, stations de pompage et contrôle des réservoirs

Avantages compétitifs

• Conception économe en énergie : La technologie des disques en forme de U réduit considérablement les coûts de pompage grâce à une perte de pression minimisée

• Assurance de durabilité : La construction en fonte ductile de haute qualité garantit une fiabilité à long terme dans des environnements exigeants

• Vérification des performances : Hydrodynamique optimisée par CFD et validée par des tests en laboratoire et des applications sur le terrain

• Conformité mondiale : Les certifications CE, UKCA et WRAS garantissent l'acceptation sur le marché international

• Prêt à être personnalisé : Profils de disque modifiés, spécifications de revêtement et types de connexion disponibles pour les projets OEM

• Expertise technique : Support technique pour l’analyse des applications et l’intégration de systèmes

Conclusion :

Grâce à une conception innovante de disque en forme de U et à une construction robuste en fonte ductile, cette vanne papillon industrielle offre une efficacité de débit et une fiabilité inégalées pour les applications d'eau, de CVC et de traitement dans le monde entier.
