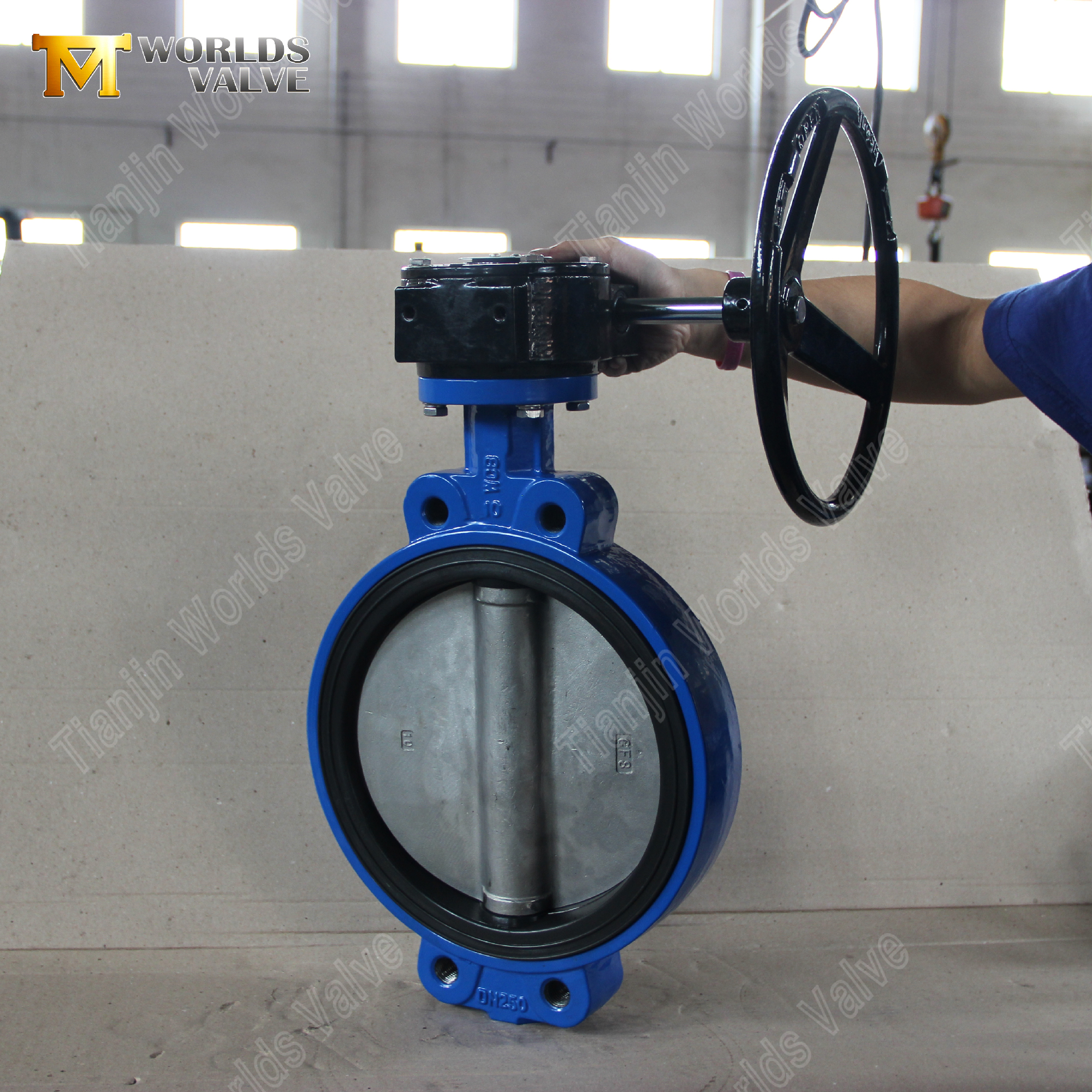

Vanne papillon semi-cosse | Corps WCB, disque CF8, siège Viton | Engrenage à vis sans fin DN150 10K

Présentation du produit

Le corps semi-cosse comporte deux inserts filetés du côté aval, tandis que le côté amont reste de type plaquette. Cette conception permet à la vanne d"être boulonnée directement à la bride en aval, permettant un service sans issue : la vanne peut maintenir la pleine pression d"un côté lorsqu"elle est installée à une extrémité du pipeline sans nécessiter une contre-bride d"accouplement de l"autre côté. Contrairement à une vanne papillon à cosses complètes qui a des cosses des deux côtés, la conception semi-cosse réduit le poids, économise les coûts de matériaux et réduit la complexité d"installation tout en offrant une capacité d"isolation de fin de ligne pour un côté du système. Cela le rend idéal pour les points d"isolement, les connexions d"expansion du système et les arrêts de maintenance où un seul côté de la vanne nécessite un retrait indépendant.

Le corps WCB est conforme à la norme ASTM A216 Grade WCB, l'acier au carbone moulé par défaut pour les corps de vannes en service industriel standard. Il offre une plage de températures de -29°C à 425°C, une résistance à la traction minimale de 485 MPa et une excellente soudabilité, ce qui le rend bien adapté aux oléoducs et gazoducs, aux raffineries, aux usines chimiques et aux installations de production d'électricité où à la fois résistance et rentabilité sont requises.

Le disque CF8 (ASTM A351 Grade CF8, l"équivalent moulé de l"acier inoxydable 304 forgé) contient environ 18 % de chrome et 8 % de nickel, offrant une bonne résistance à la corrosion dans l"eau, l"air, les produits chimiques doux et de nombreux fluides industriels. Le disque CF8 offre un excellent équilibre entre résistance à la corrosion, résistance et rentabilité, avec une finition de surface lisse qui minimise la résistance à l"écoulement et empêche l"accumulation de fluides. 316) est disponible sur demande.

Le siège Viton (caoutchouc fluorocarboné, FKM) offre des performances exceptionnelles dans des conditions exigeantes. Les qualités standard fonctionnent jusqu"à +204°C, avec une excellente résistance aux hydrocarbures, aux carburants, aux huiles, aux acides, aux solvants, à l"ozone et à la dégradation par les UV. Le Viton offre une résistance chimique plus forte que le NBR ou l"EPDM, en particulier dans le service des hydrocarbures et des acides, ce qui en fait le matériau de siège préféré pour le pétrole et le gaz, le traitement chimique et les systèmes industriels à haute température où des fluides agressifs sont présents.

L"opérateur à vis sans fin offre une commande manuelle fluide et à couple élevé avec un mécanisme autobloquant et un indicateur de position visuel intégré, ce qui le rend particulièrement adapté aux applications DN150 (6 pouces) où un levier manuel nécessiterait un effort excessif. Le fonctionnement de cette vanne DN150 est fluide et sans effort, même sous pression différentielle, grâce au rapport de réduction. L"engrenage à vis sans fin est autobloquant : le disque maintient sa position en toute sécurité sans dériver une fois réglé, améliorant ainsi la sécurité de fonctionnement. Le carter d"engrenage en fonte est scellé pour protéger les composants internes, garantissant ainsi une fiabilité à long terme dans les environnements industriels. Pour les applications automatisées, la bride supérieure ISO 5211 permet le montage direct d"actionneurs électriques ou pneumatiques sans supports personnalisés.

Tianjin Worlds Valve Co., Ltd. opère sous un système de gestion de la qualité certifié ISO 9001 et peut fournir des produits avec les certifications CE, UKCA, WRAS et ACS sur demande. Nous sommes un fabricant OEM/ODM direct basé en Chine produisant des vannes strictement selon les spécifications du client, fournissant une documentation complète (rapports de tests d"usine et rapports de tests de pression) avec chaque commande.

Introduire:

Vanne papillon semi-cosse | Corps WCB, disque CF8, siège Viton | Engrenage à vis sans fin DN150 10K

Tianjin Worlds Valve Co., Ltd. – Votre source fiable pour un contrôle de débit durable et rentable

CBF02-TL01 - Informations détaillées sur le produit

Principales caractéristiques et avantages

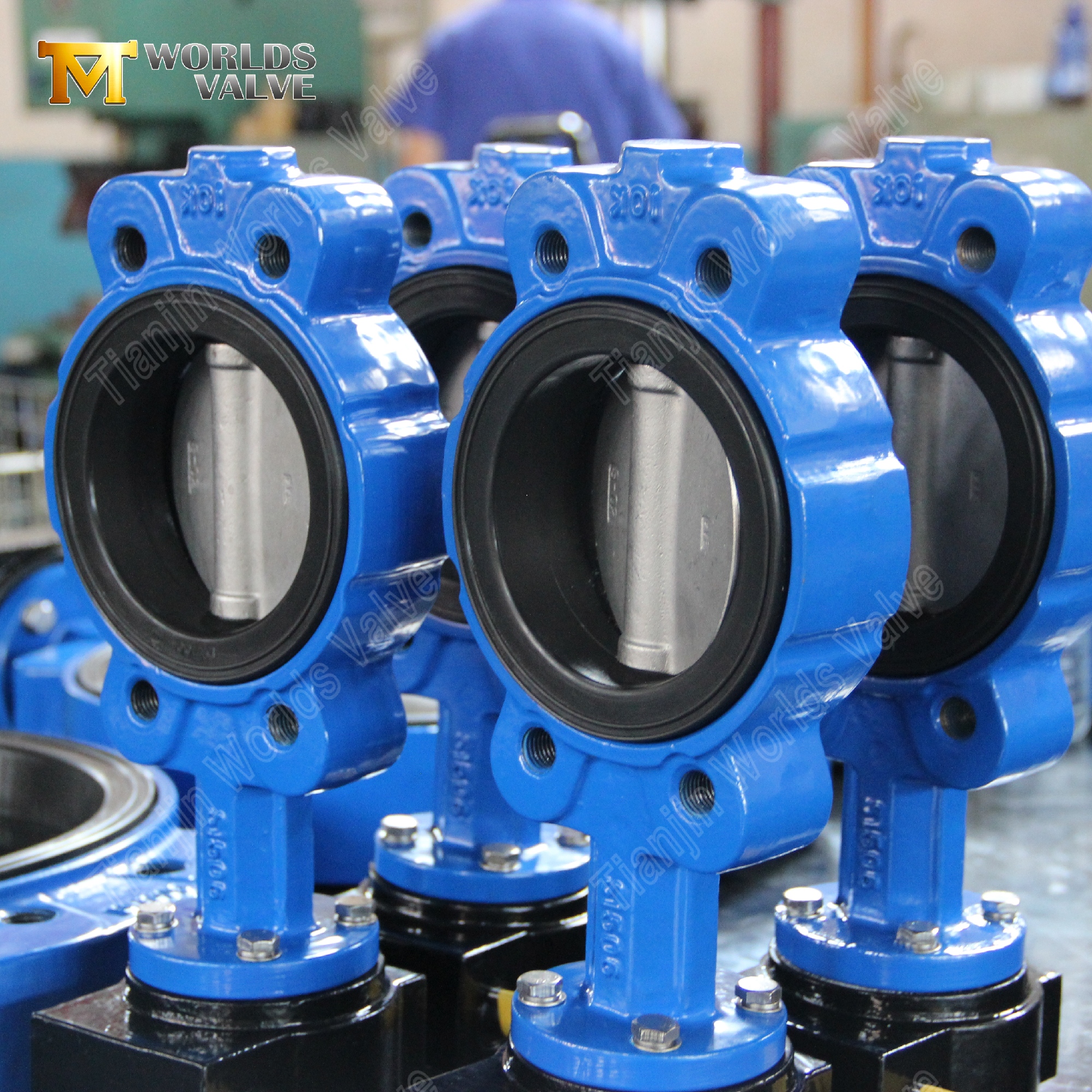

1. Carrosserie semi-cosse – Démantèlement en aval et service sans issue

• Les cosses filetées du côté aval permettent une connexion boulonnée à une seule bride pour l"isolation de fin de ligne.

• Le côté amont est de type plaquette, ce qui réduit le poids et le coût des matériaux par rapport aux vannes à ergots complets.

• Idéal pour les points d"isolement, les connexions d"extension du système et les arrêts de maintenance où un seul côté nécessite un retrait indépendant.

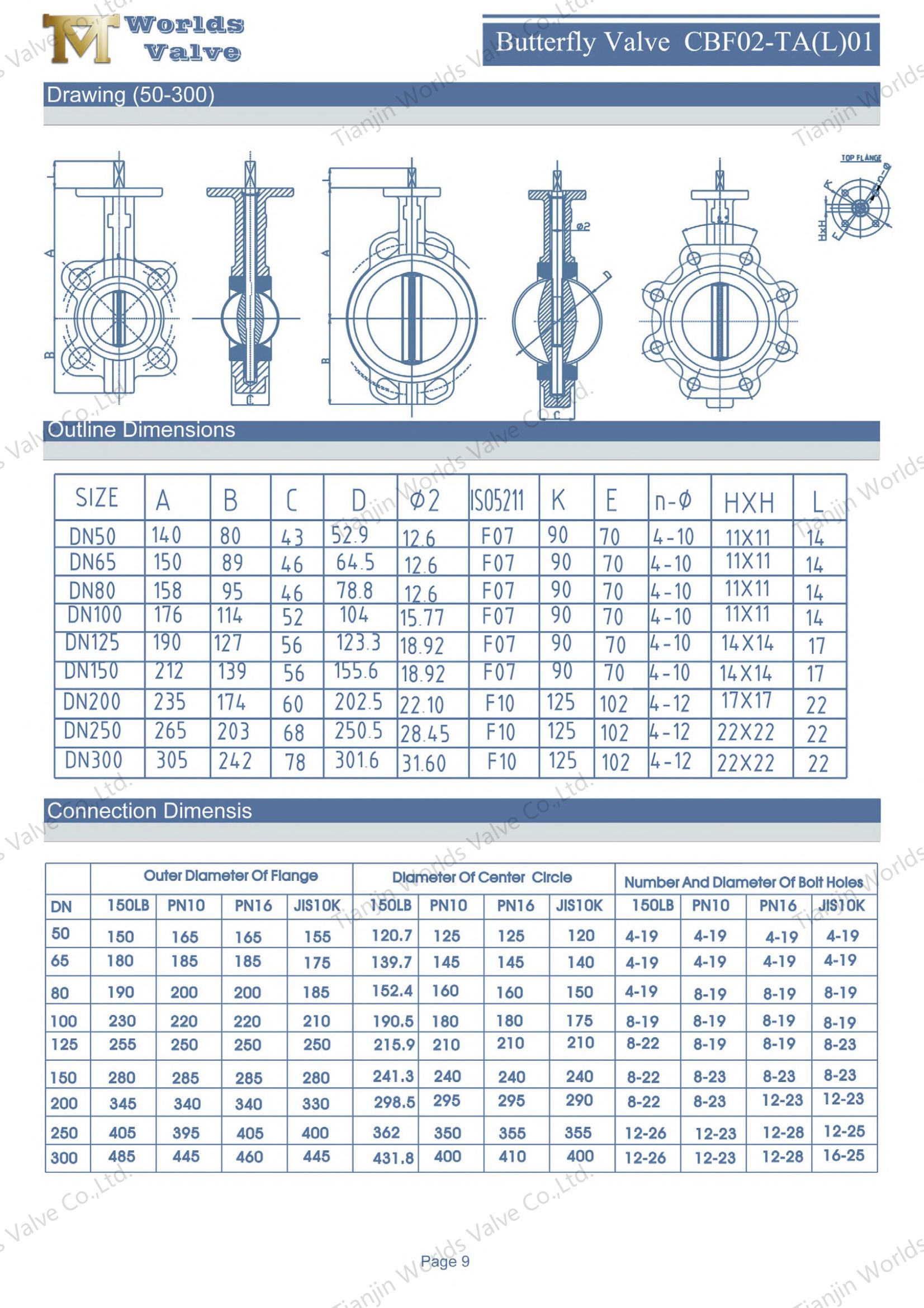

• Perçage de bride compatible avec JIS 10K, EN 1092 PN10/PN16 et ANSI B16.5 Classe 150.

2. Corps en acier au carbone WCB – haute résistance et large plage de températures

• ASTM A216 Grade WCB, l"acier au carbone moulé standard pour les corps de vannes en service industriel.

• Plage de température : -29°C à 425°C ; résistance à la traction : min 485 MPa.

• Excellente soudabilité et résistance aux chocs pour les applications exigeantes liées au pétrole/gaz, aux produits chimiques et à l"énergie.

• Le revêtement époxy (n"importe quelle couleur RAL) offre une protection externe contre la corrosion.

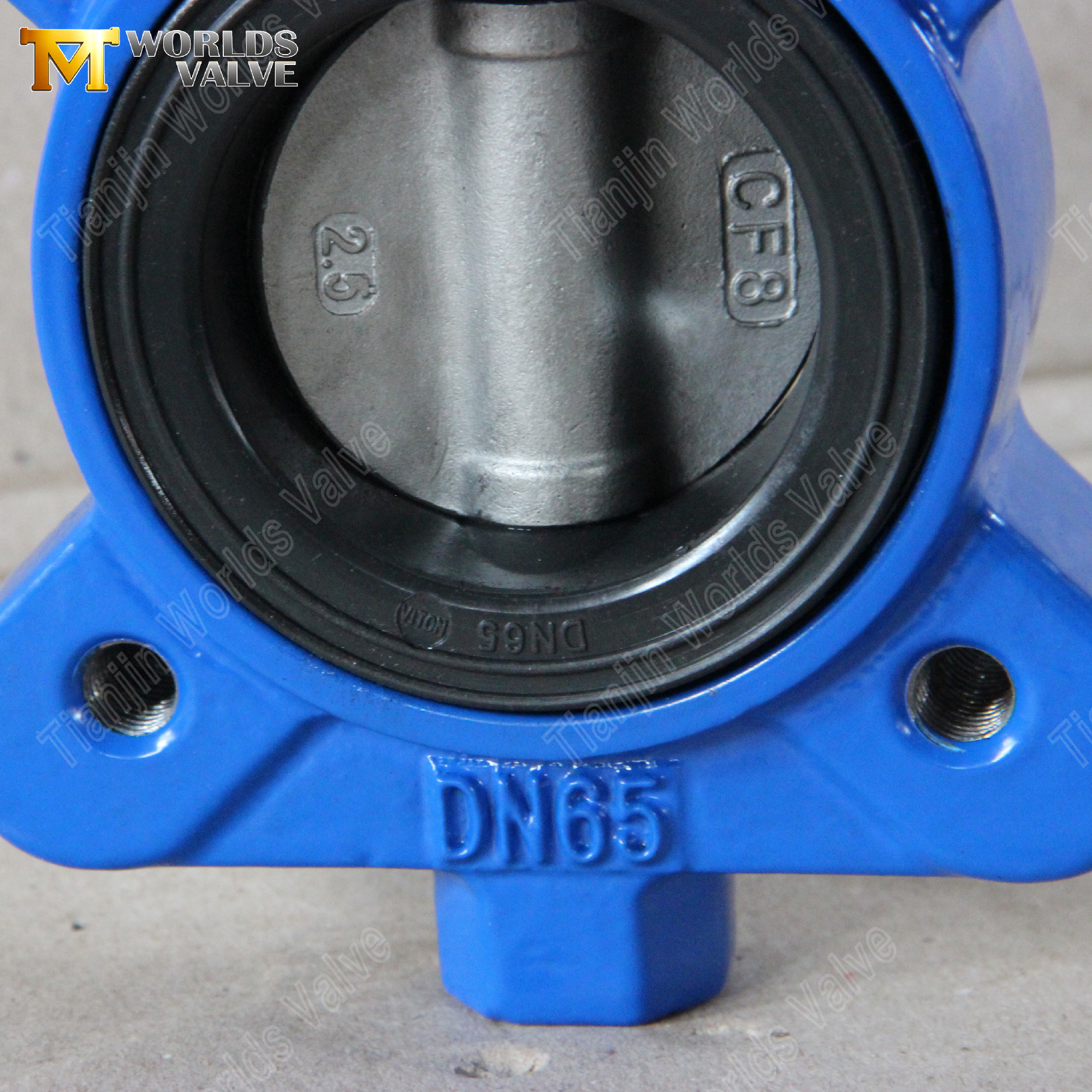

3. Disque en acier inoxydable CF8 (304) – résistant à la corrosion et économique

• CF8 (ASTM A351 Grade CF8) contient ~ 18 % de Cr et 8 % de Ni pour une bonne résistance à la corrosion dans l"eau et les produits chimiques doux.

• La finition de surface lisse minimise la résistance à l"écoulement et empêche l"accumulation de fluide.

• Mise à niveau vers CF8M (316) disponible pour l"eau de mer, les environnements riches en chlorure ou acides.

4. Siège Viton (FKM) – Résistance aux températures élevées et aux produits chimiques

• Excellente résistance aux hydrocarbures, carburants, huiles, acides, solvants, ozone et UV.

• Température de fonctionnement jusqu"à +204℃ (qualité standard), exposition à court terme jusqu"à +250℃.

• Résistance chimique supérieure par rapport au NBR ou à l"EPDM, idéale pour les fluides agressifs.

5. Opérateur à vis sans fin – Commande manuelle fluide et autobloquante

• La réduction à engrenages élevés permet un fonctionnement sans effort des vannes DN150, même sous pression différentielle.

• Le mécanisme autobloquant maintient le disque dans n"importe quelle position sans dérive.

• L"indicateur de position visuel permet une vérification rapide de l"état de la vanne.

• Le carter d"engrenage scellé en fonte protège les composants internes pour une fiabilité à long terme dans les environnements industriels.

6. Solution OEM/ODM entièrement personnalisable

• Matériaux du corps : WCB (standard), fonte ductile, CF8, CF8M.

• Matériaux des disques : CF8 (standard), CF8M, duplex, super duplex, bronze aluminium.

• Matériaux du siège : Viton (standard), EPDM, NBR, PTFE.

• Pressions nominales : JIS 10K (standard), PN10, PN16, classe 150.

• Normes de bride : JIS B2220 10K, EN 1092, ANSI B16.5, AS2129.

• Fonctionnement : Engrenage à vis sans fin (standard), levier manuel, actionneur électrique, actionneur pneumatique (bride supérieure ISO 5211 disponible).

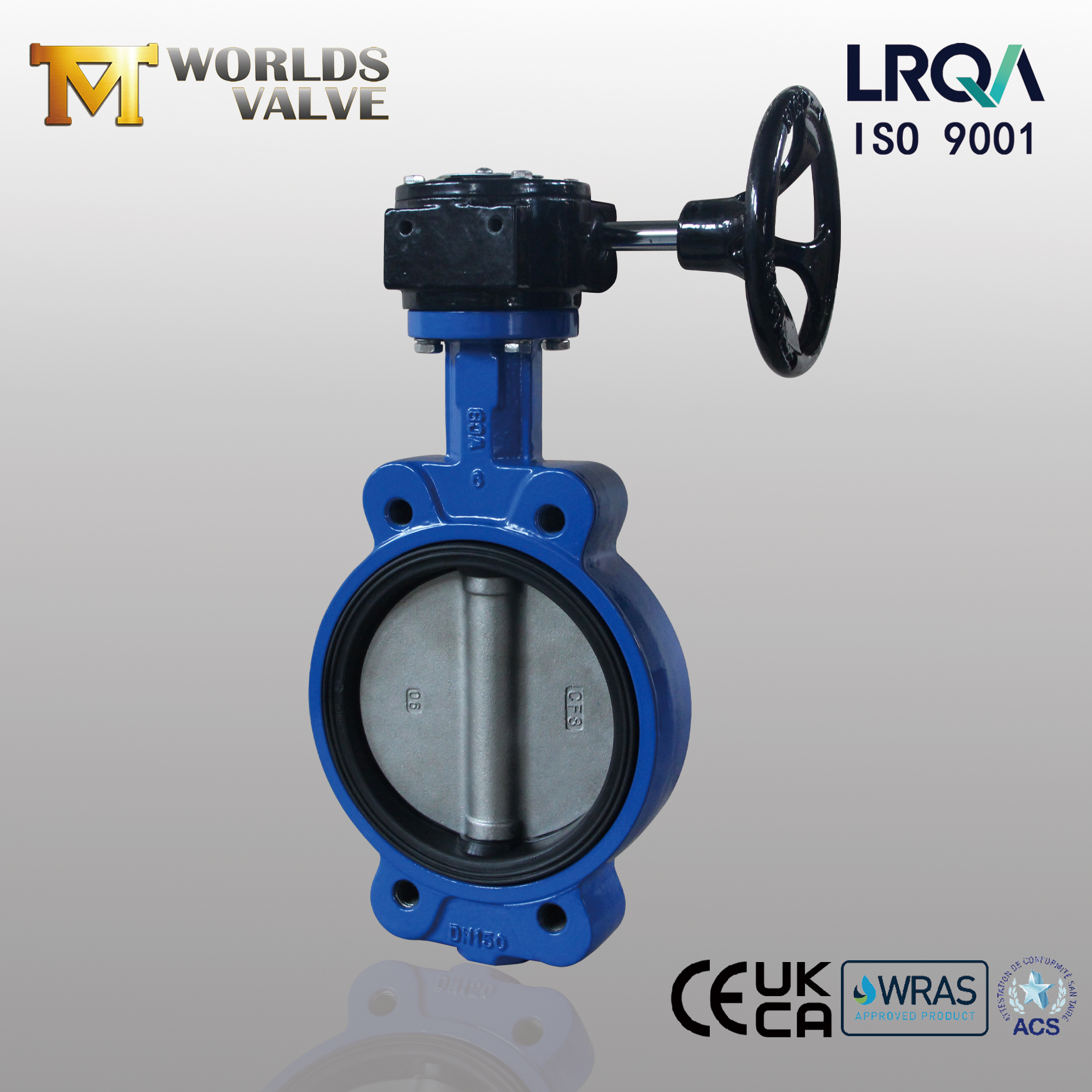

• Certifications : ISO 9001, CE, UKCA, WRAS, ACS disponibles sur demande.

Standard:

Pourquoi choisir la valve du monde de Tianjin ?

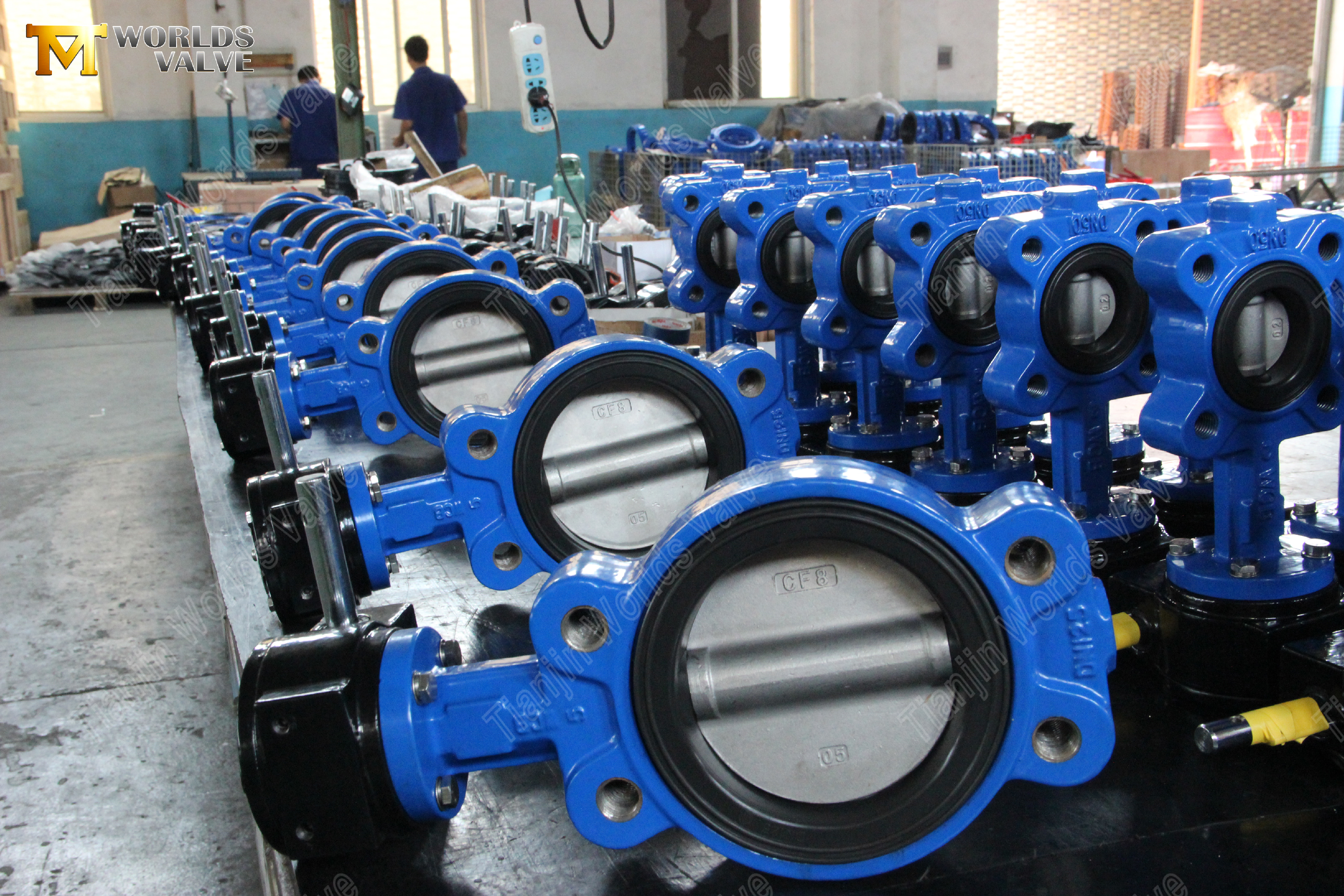

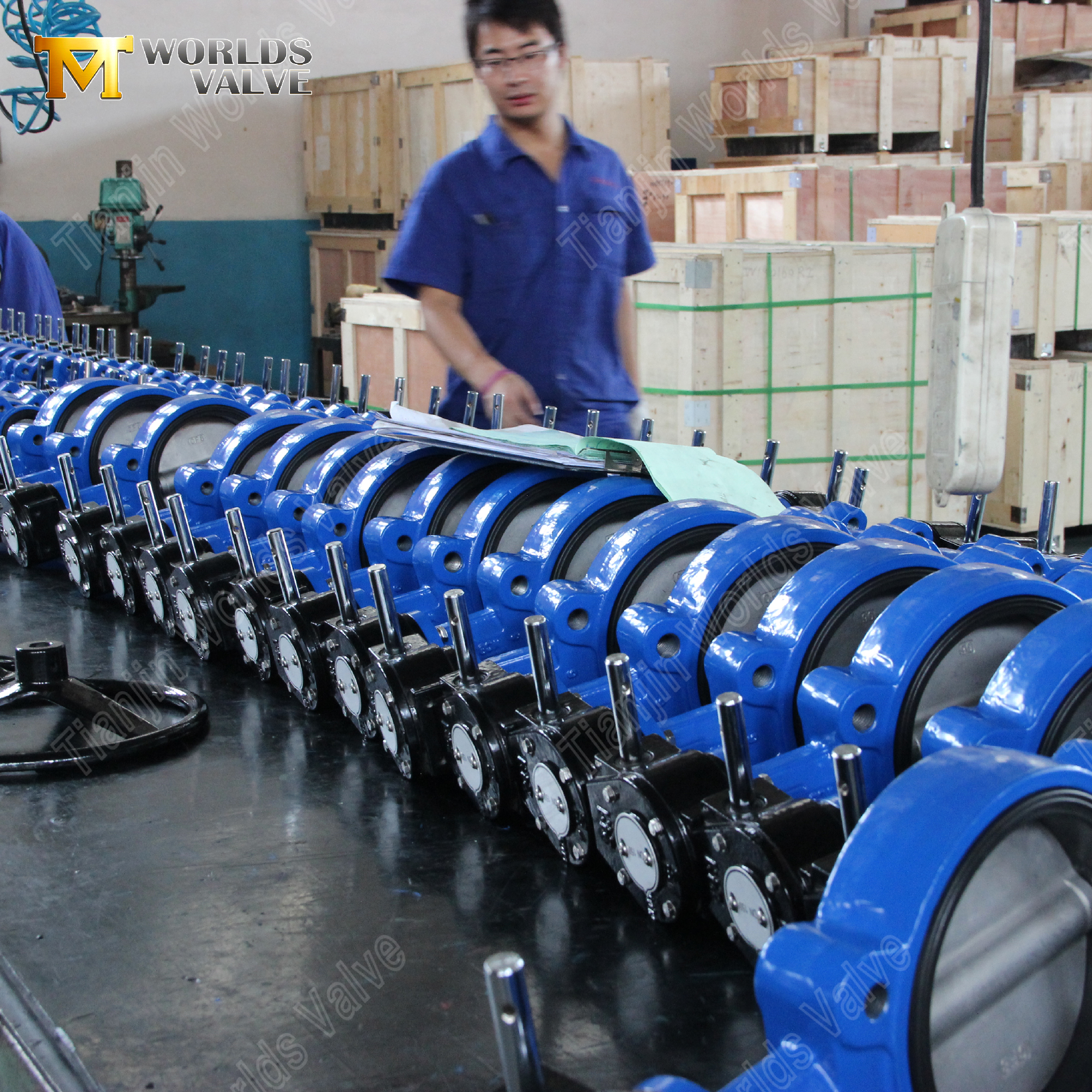

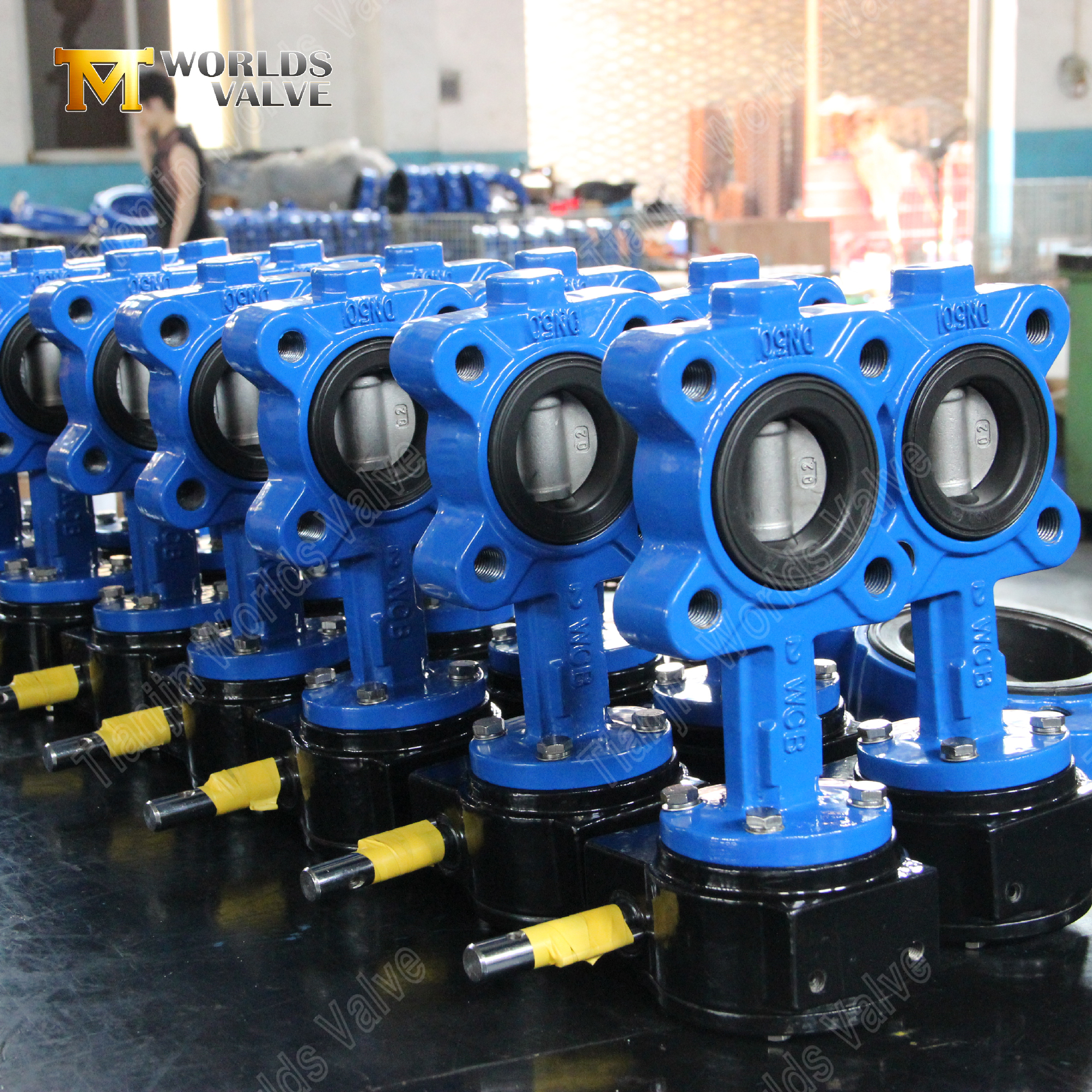

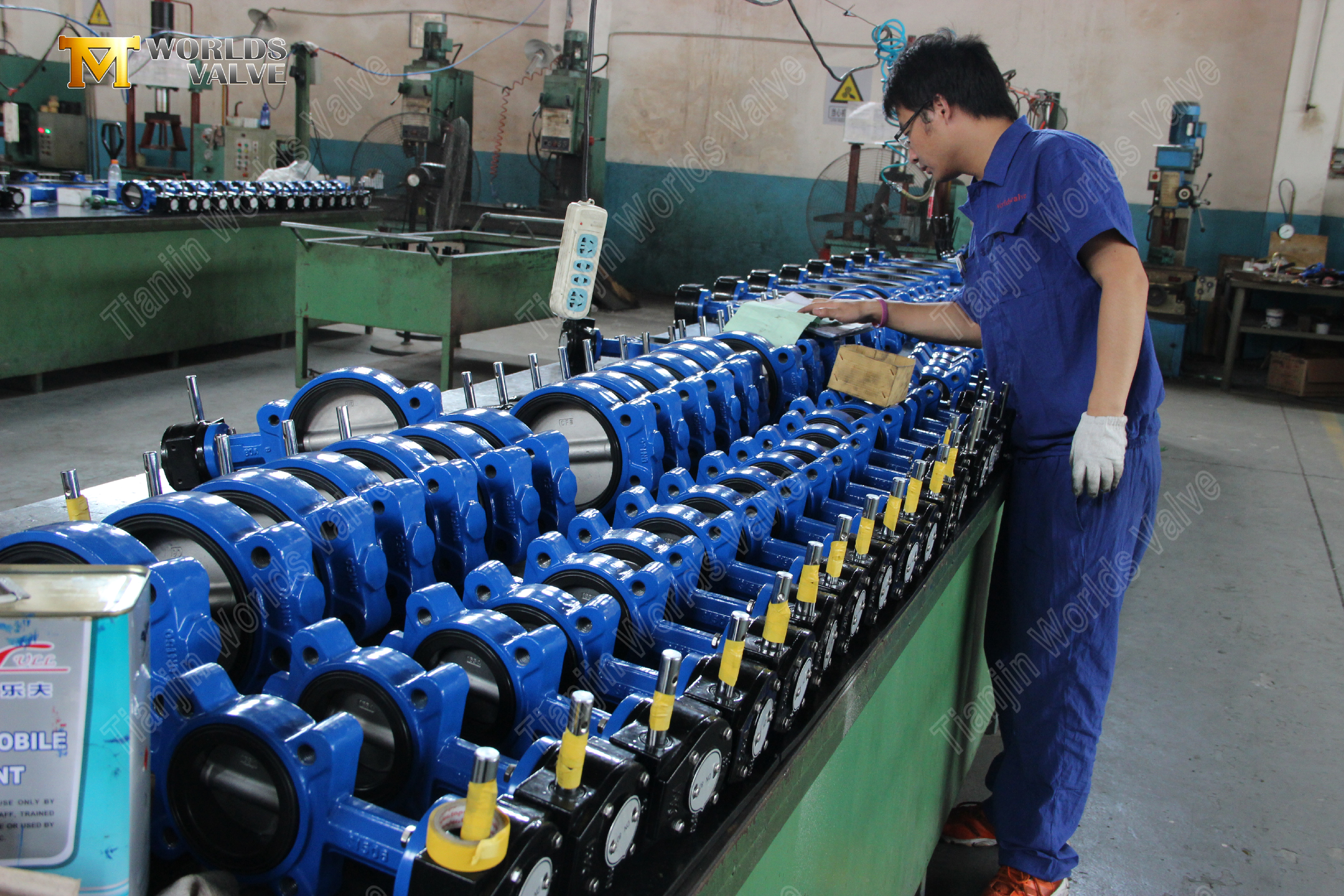

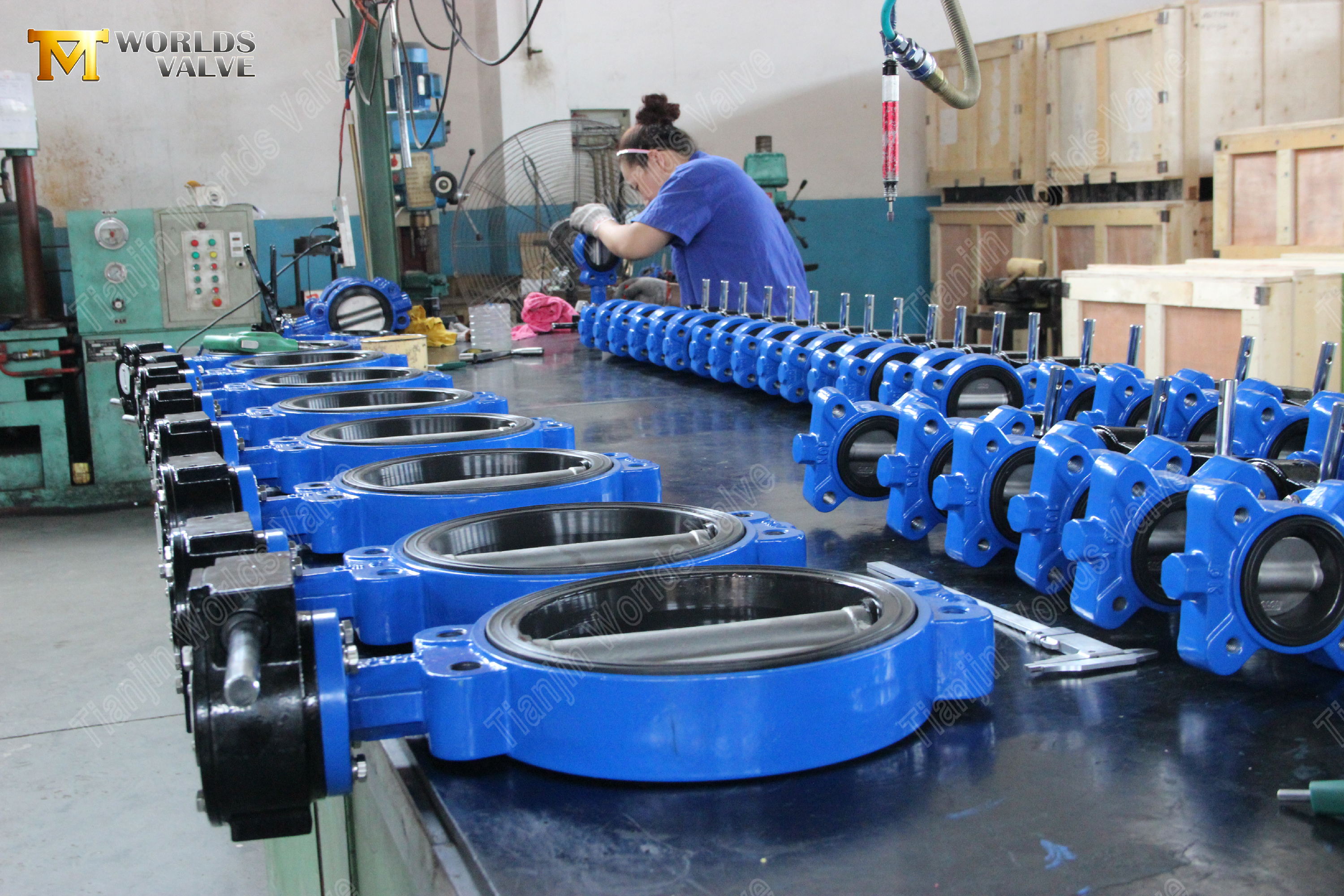

1. Fabricant direct OEM/ODM – Nous produisons dans notre propre usine certifiée ISO 9001, pas seulement dans une société commerciale. Chaque vanne papillon à demi-cosse est fabriquée selon vos spécifications exactes.

2. Flexibilité des matériaux et de la conception – corps WCB, disque CF8, siège Viton, opérateur à vis sans fin, classement JIS 10K – tous peuvent être adaptés à vos exigences spécifiques en matière de fluide, de température et de pression.

3. Expertise en conception de semi-cosses – Notre construction semi-cosses offre l"équilibre parfait entre capacité de service sans issue (côté aval) et économies de poids/coût (style plaquette en amont). Parfait pour les systèmes nécessitant un démontage en aval.

4. Qualité certifiée : certifié ISO 9001 avec les certifications CE, UKCA, WRAS et ACS disponibles sur demande pour répondre aux exigences du marché mondial.

5. Documentation complète – Certificats de matériaux (rapports d"essais d"usine) et rapports d"essais de pression fournis avec chaque commande.

6. Expérience mondiale d"exportation – Fourniture de vannes dans plus de 50 pays avec une logistique et un support technique fiables.

Conclusion:

Nous vous invitons à nous contacter pour un devis compétitif ou pour organiser une visite de notre usine. Notre équipe d'ingénieurs est prête à discuter de vos exigences spécifiques en matière de fluides, de température et de pression, que vous ayez besoin d'une vanne papillon à demi-cosse standard DN150 JIS 10K ou d'une solution entièrement personnalisée avec des matériaux ou un actionnement spéciaux.
