CBF01-TA01
OEM|ODM
| Quantité: | |
|---|---|
1 et 1 Vannes de papillon avec mécanisme d'engrenage vers pour un fonctionnement fluide
- Contrôle de précision: L'équipement de ver résistant à la corrosion assure une rotation lisse de 0 à 90 °, même sous un couple élevé.
- Conception auto-verrouillable: maintient la position de la valve sans glissement, éliminant les ajustements involontaires.
- Durée de vie prolongée: les engrenages en acier durci avec des poches de lubrification PTFE réduisent l'usure.
2. Scellant en caoutchouc pour des performances supérieures
- Arrêt étanche à la bulle: la doublure en caoutchouc EPDM / NBR fournit une étanchéité de classe VI (par ISO 5208).
- Résistance chimique: résiste aux acides, aux alcalis et à l'eau chlorée (pH 4–10).
- Résilience à la température: fonctionne de -20 ° C à 120 ° C (-4 ° F à 248 ° F).
3. Conception de type de plaquette pour l'efficacité spatiale
- Installation compacte: s'adapte entre les brides ANSI / DIN / JIS sans matériel supplémentaire.
- Connexion sans fuite: les joints de bride intégrés garantissent des fuites zéro jusqu'à 16 bar (232 psi).
4. Construction robuste
- Matériaux du corps: fer ductile (enduit époxy) ou SS316 pour les environnements corrosifs.
- Disque: Arec inoxydable avec encapsulation en caoutchouc complète pour éviter la corrosion.
5. Qualité certifiée
- Conformité: CE, ISO 9001 et certification WRAS.
- Test: 100% testé hydrostatique à 1,5x MAWP.
1. Expertise dans les services OEM / ODM
En tant qu'usine de soupape de papillon de type Wafer de confiance, nous proposons des solutions personnalisées adaptées à vos besoins spécifiques. De la conception à la livraison, nous assurons une exécution transparente.
2. Économies de maintenance
- Les doublures en caoutchouc remplaçables étendent les intervalles de service par 3x vs conceptions traditionnelles.
3. Conformité mondiale
- Pré-certifié pour les marchés de l'UE, du Royaume-Uni et d'Asie.
4. Personnalisation
- Indicateurs de position de boîte de vitesses en option, périphériques de verrouillage ou tiges étendues.

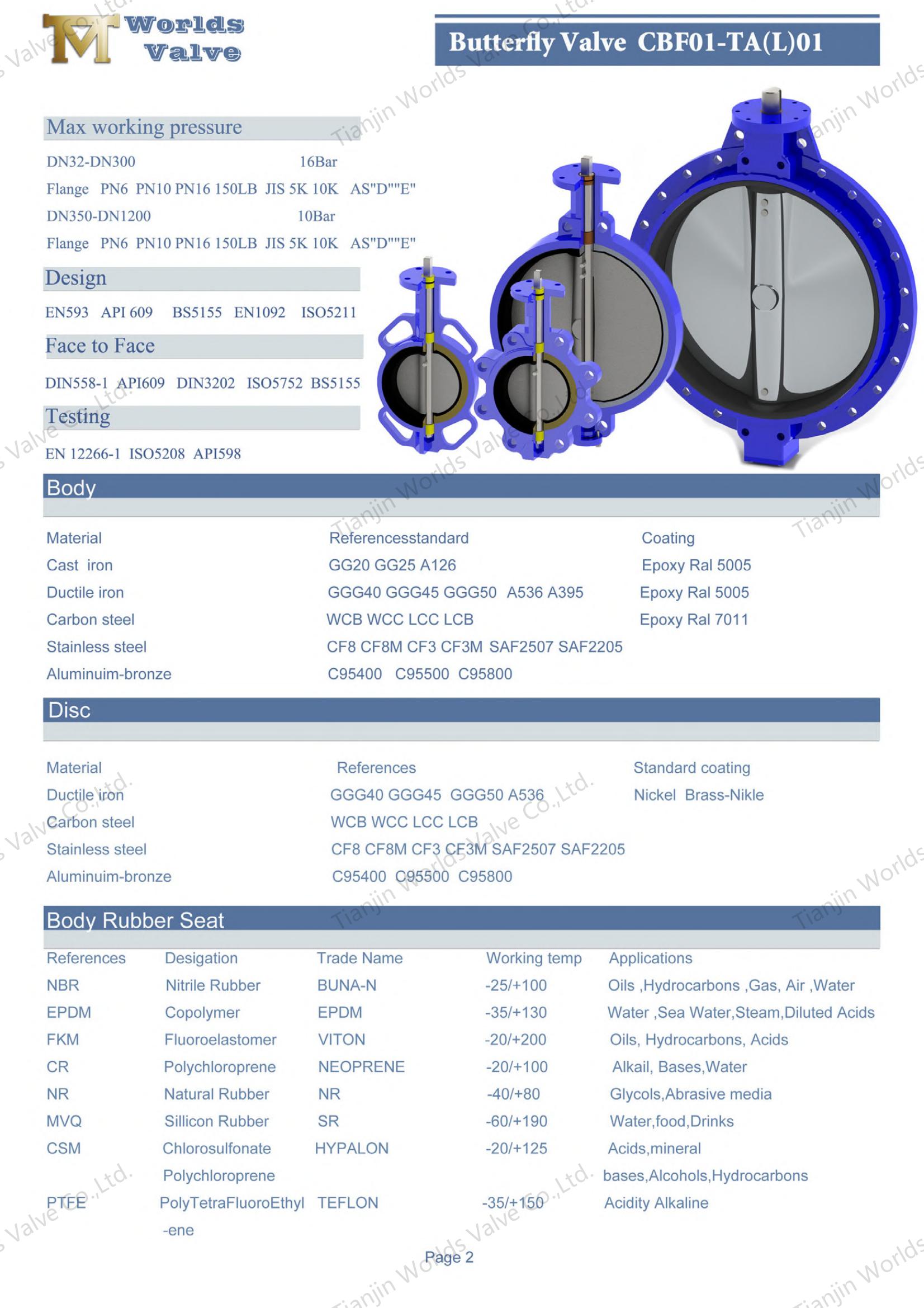

Taille | DN32-DN600 | DN650-DN2000 |
Pression de travail | 16BAR | 10BAR |
Coquille | 24bars | 15BAR |
Joint | 18BAR | 11bar |
Température de fonctionnement | -45 ℃ ~ + 150 ℃ | |
Environnement de fonctionnement | Système de ballast et de cale Traitement chimique Plantes de dessalement Plates-formes de forage Eau potable Poudre sèche Nourriture et boisson Plants d'essence Havc Industrie minière Industrie du papier Manipulation du sable Eau de mer Industrie du sucre Traitement de l'eau thermo technique Les eaux usées | |
Conduite méthode | Main Levier Engrenage Électrique Pneumatique | |

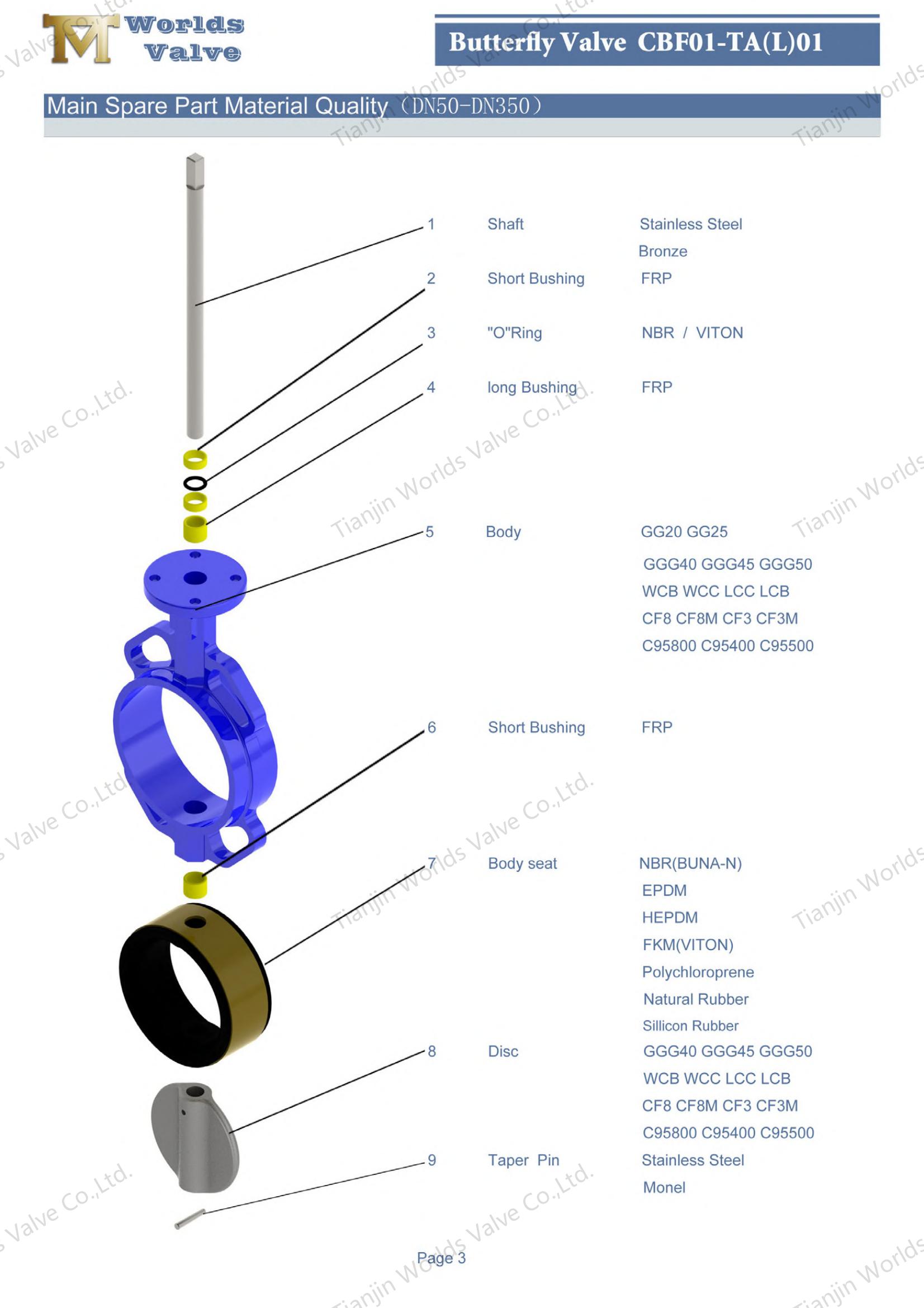

Nom | Matériel |
Corps | Fonte Fer à fonte ductile Carbone Acier inoxydable Bronze |
Disque | Fer à fonte ductile Acier inoxydable en acier au carbone Bronze |
Arbre | Acier inoxydable MONEL K500 |
Seat | Buna Nbr EPDM Viton Ptfe Hepdm Néoprène Hypalon Natural Rubber |
Norme de conception | EN 593, API MSS SP67 609 BS5155 |
Inspection et test | API 598 ISO 5208 En 12266 |
Standard final | ANSI B16.1 Cl. 125lb & b16.5 Cl. 150 lb Comme 2129 Table D&E BS 10 Table D&E DIN 2501 PN6, PN10 et PN16 EN 1092 PN6, PN10 et PN16 ISO 2531 PN6, PN10 et PN16 ISO 7005 PN6, PN10 et PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 Cl. 150 lb AWWA C207 SABS 1123 Tableau 1000/3 et tableau 1600/3 |
Face à face | ISO 5752, EN 558, MSS SP67 et API 609 DIN3202 |
Bride supérieure | ISO 5211 (selon les besoins du client) |
Découvrez les vannes de papillon à plaquettes à plate-forme opérationnelles avec doublure en caoutchouc - CE, ISO et WRAS certifiées pour l'eau, le CVC et les systèmes chimiques. Demandez les prix et les spécifications aujourd'hui!
