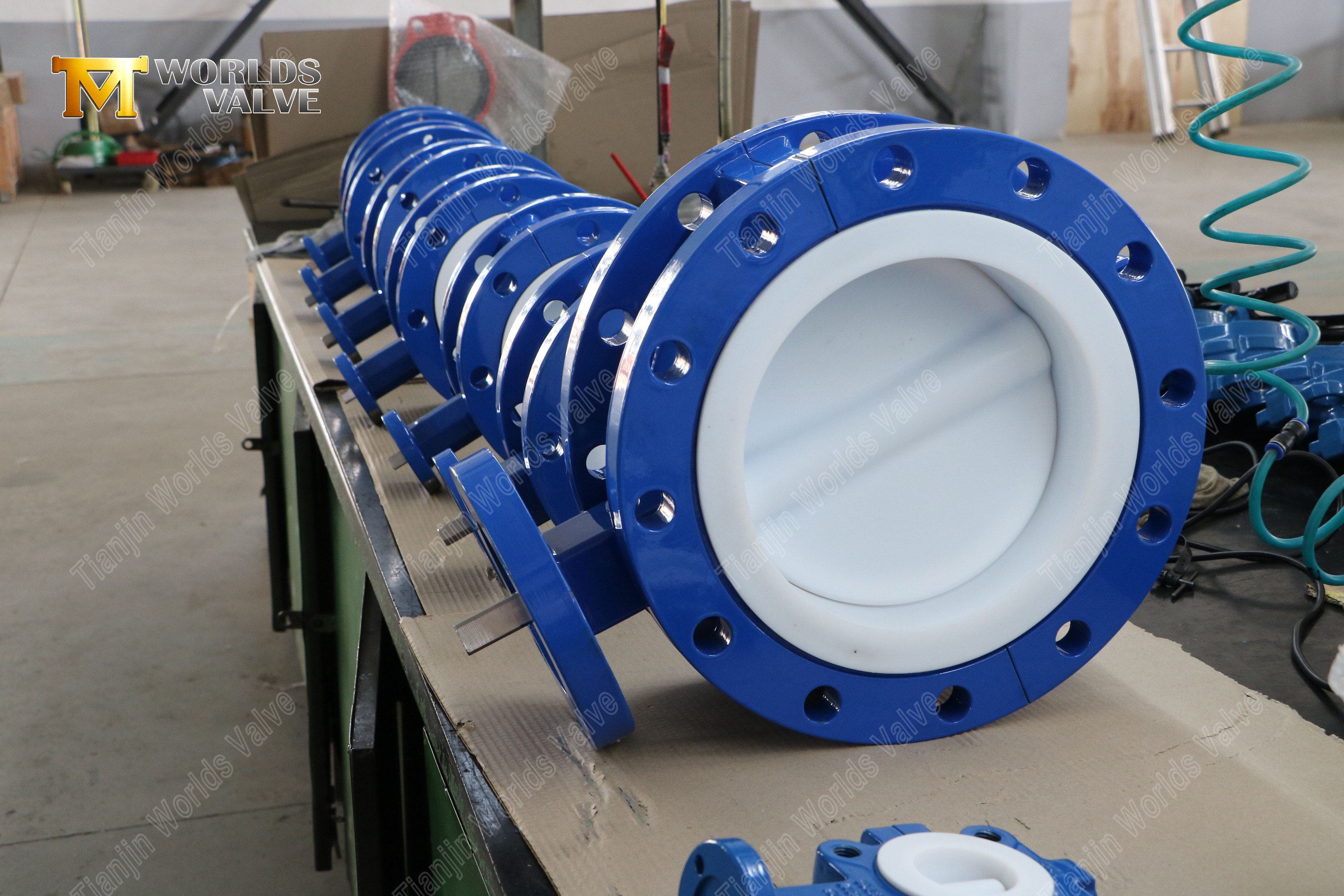

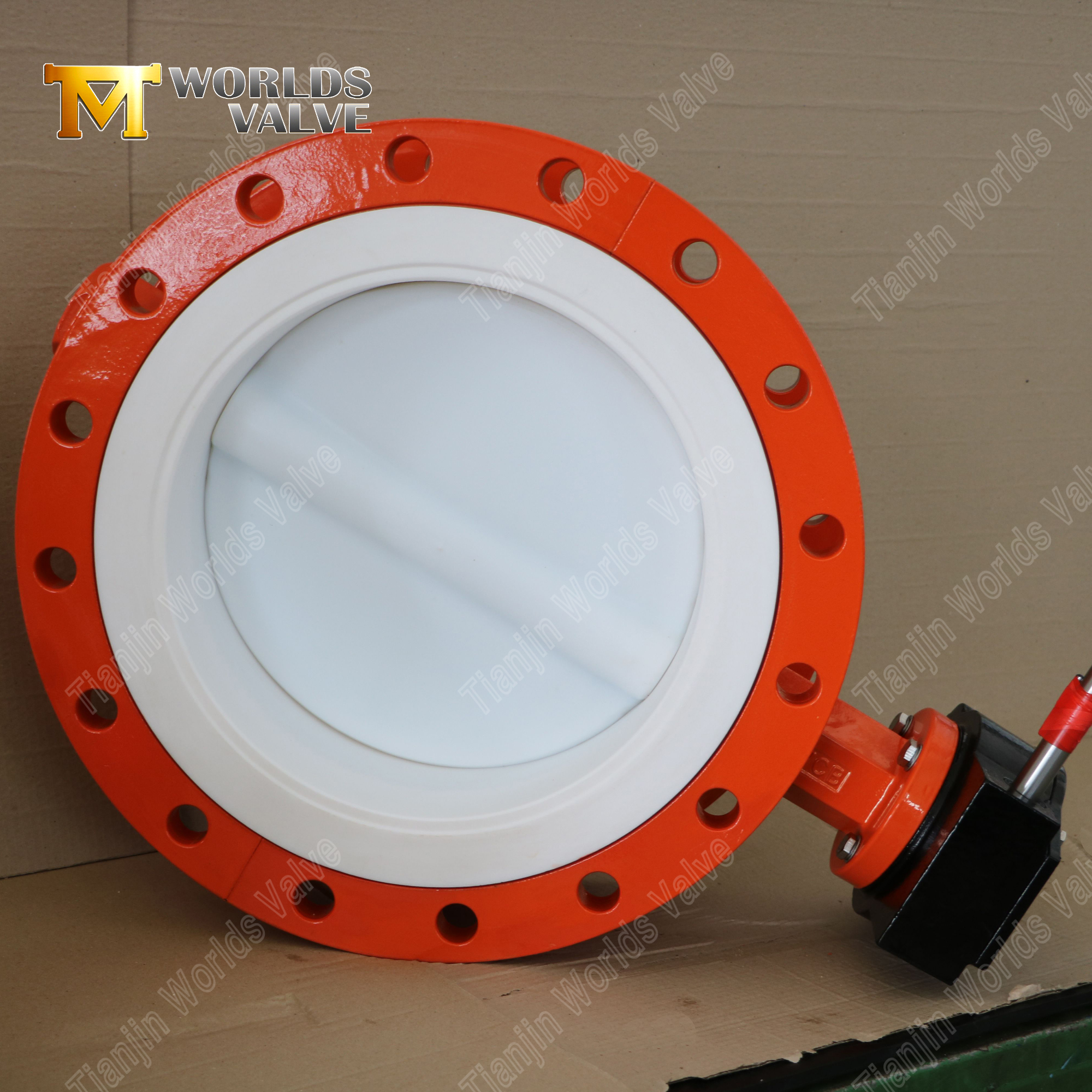

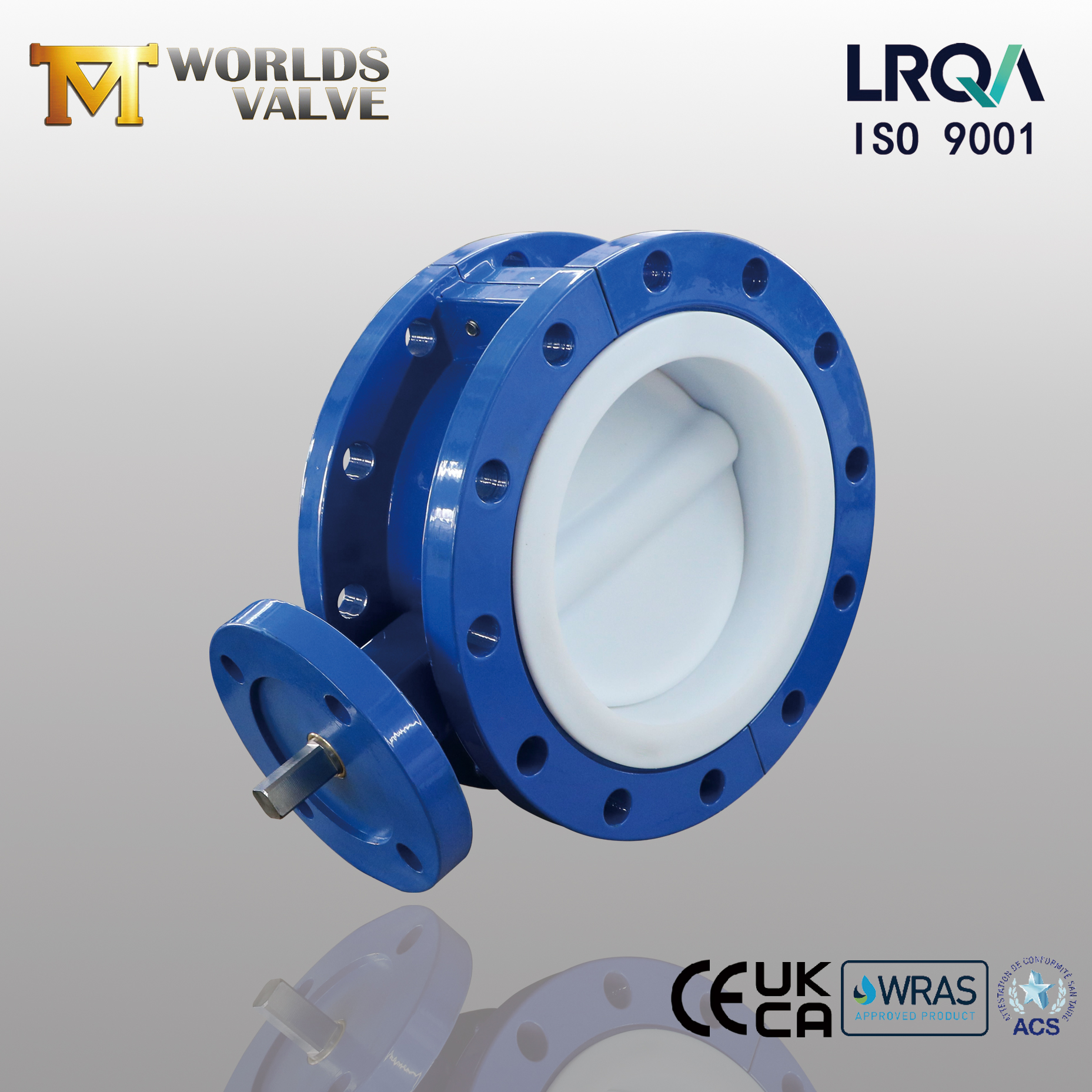

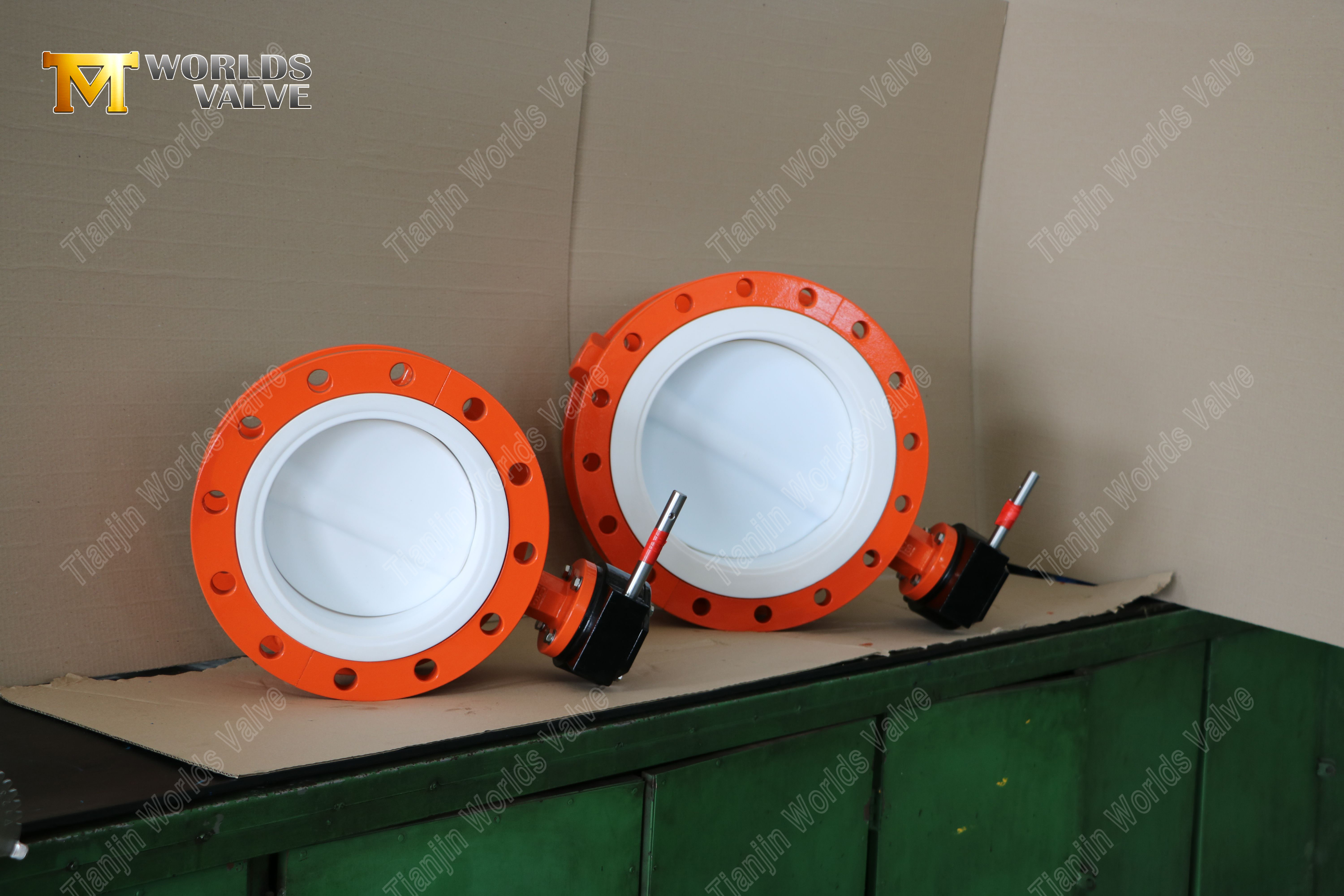

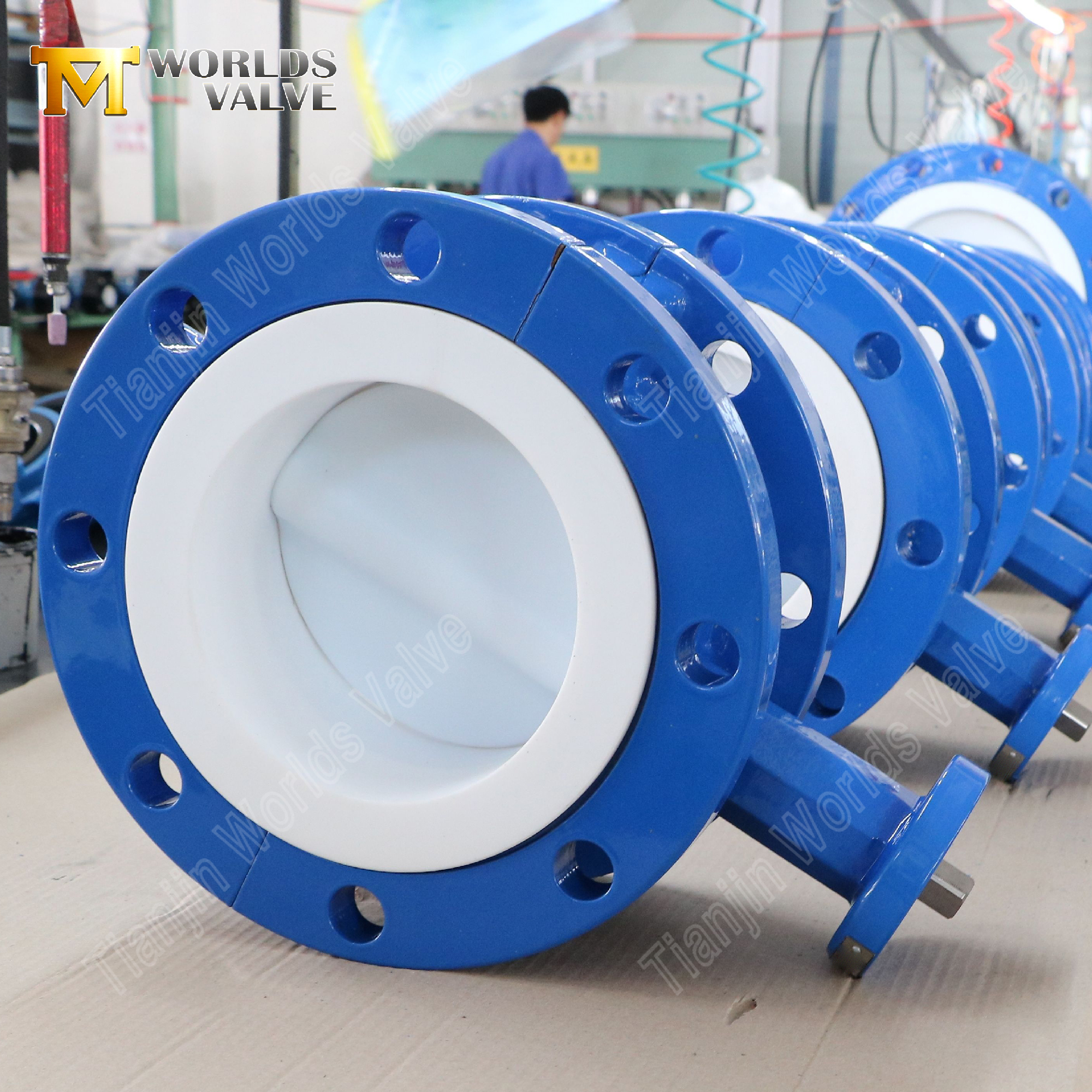

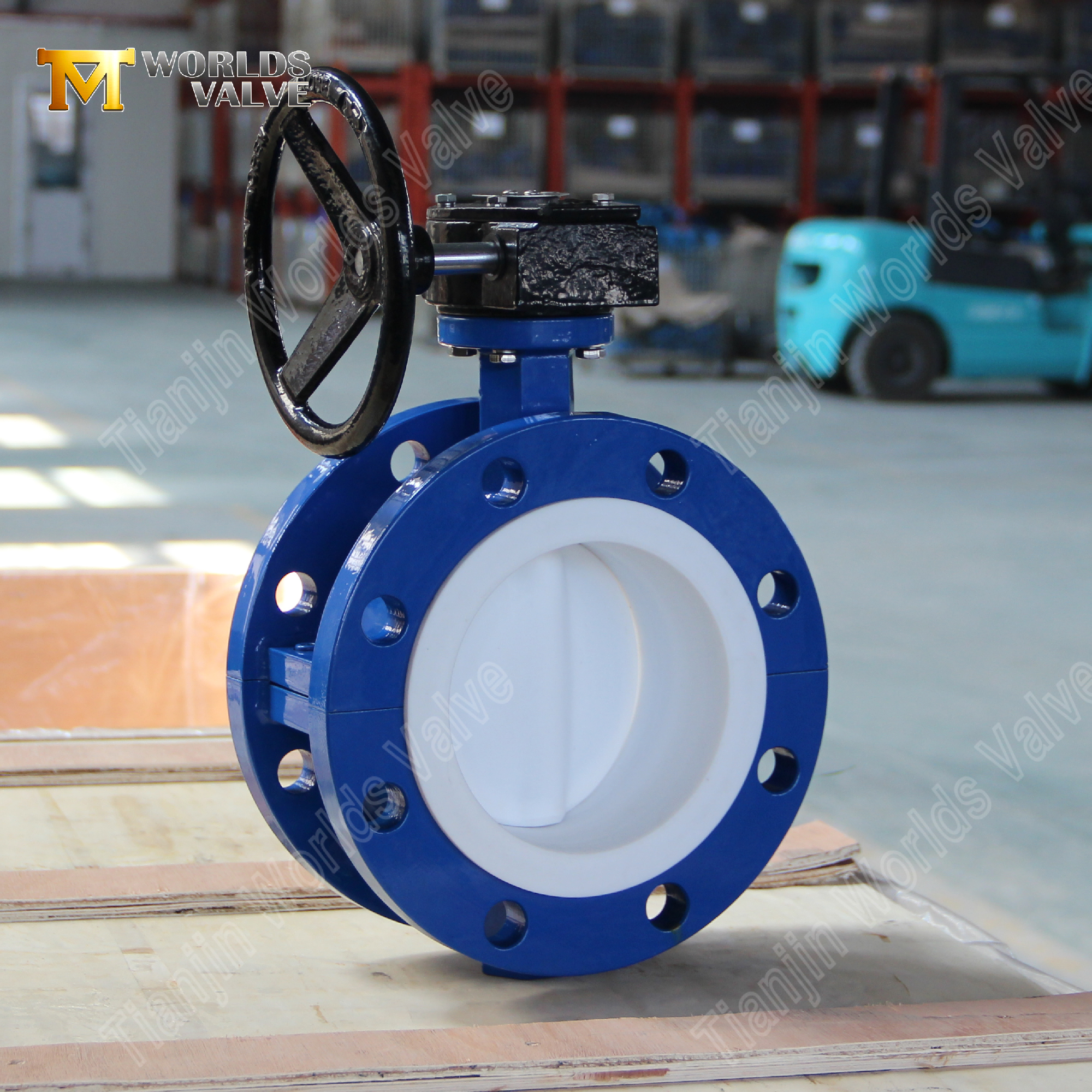

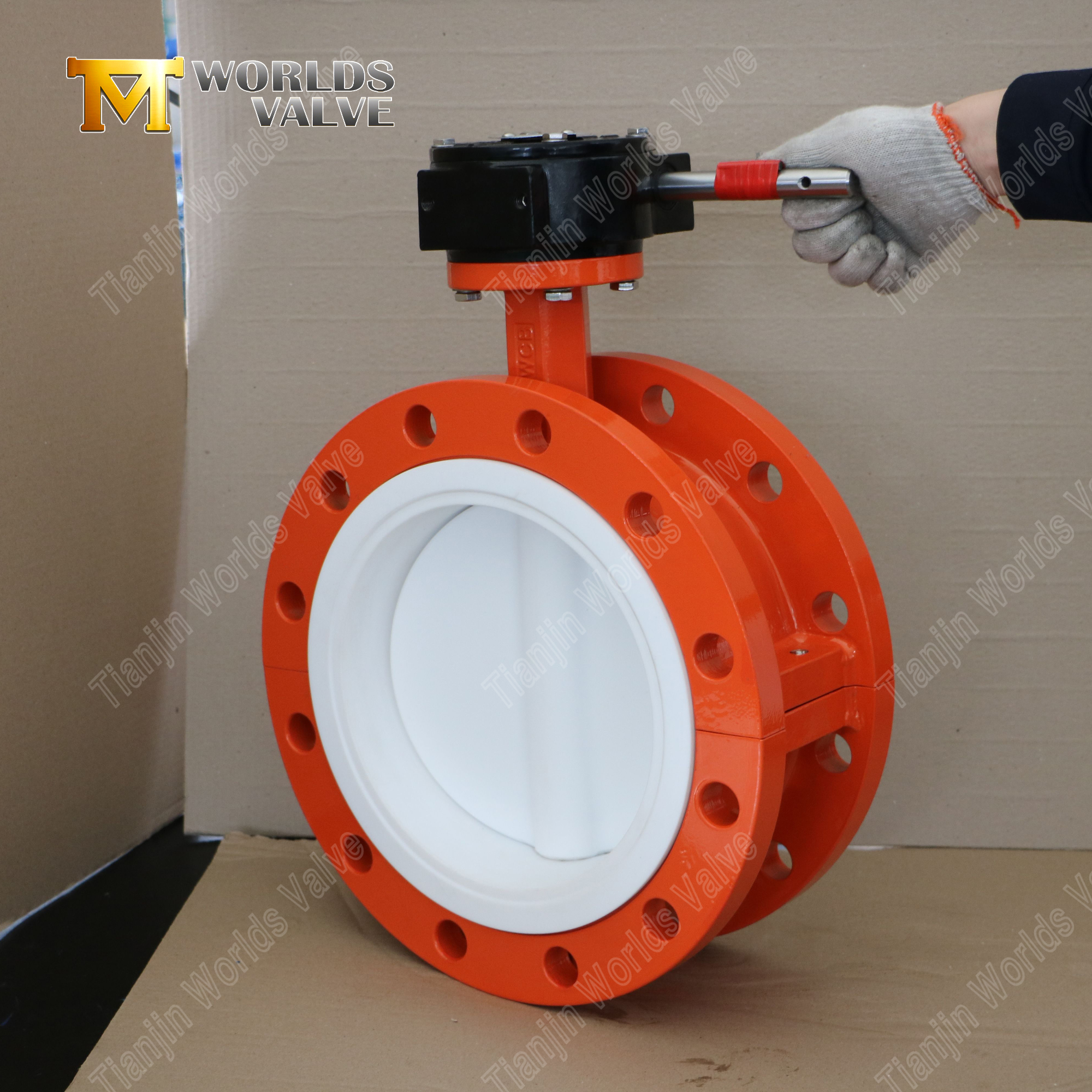

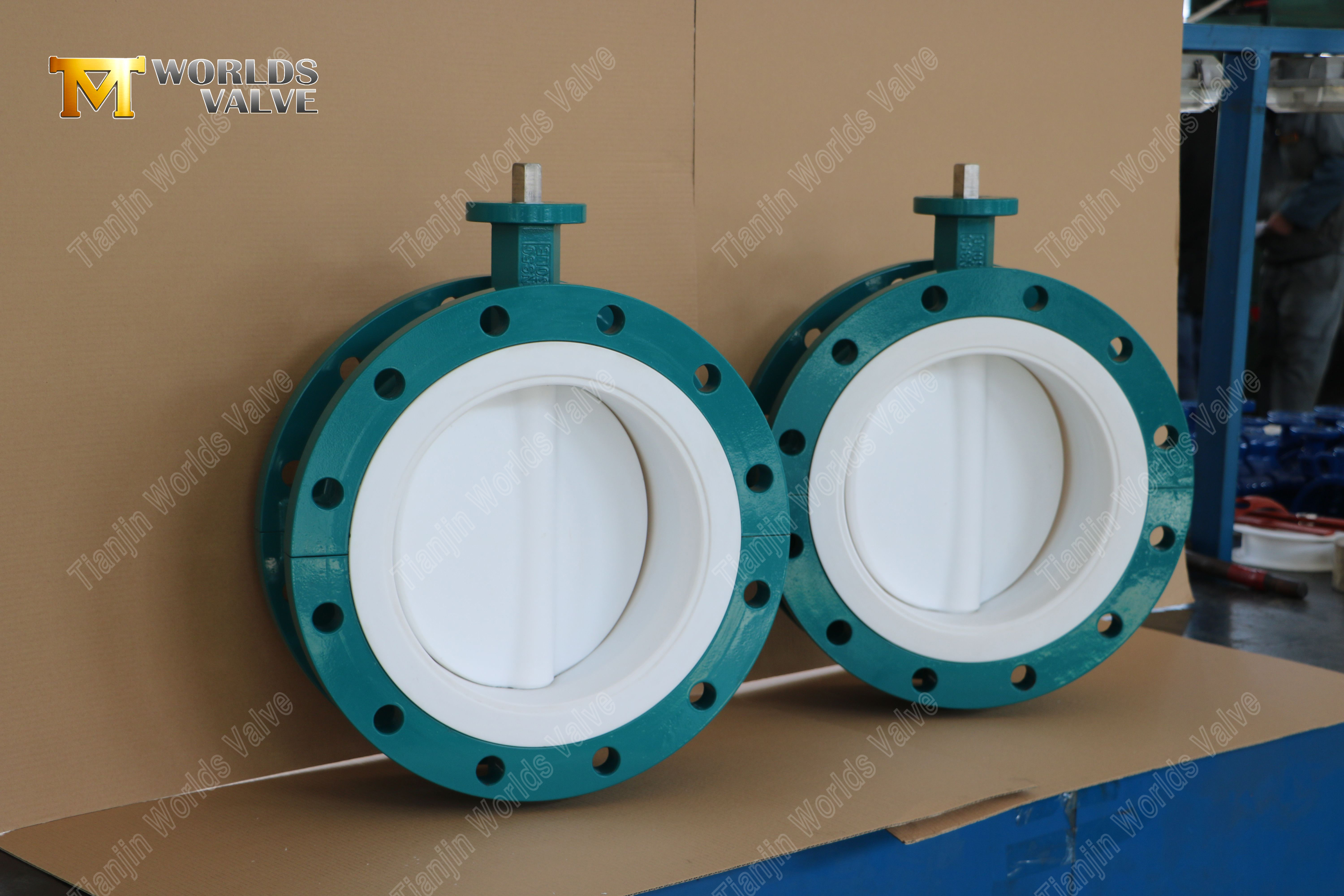

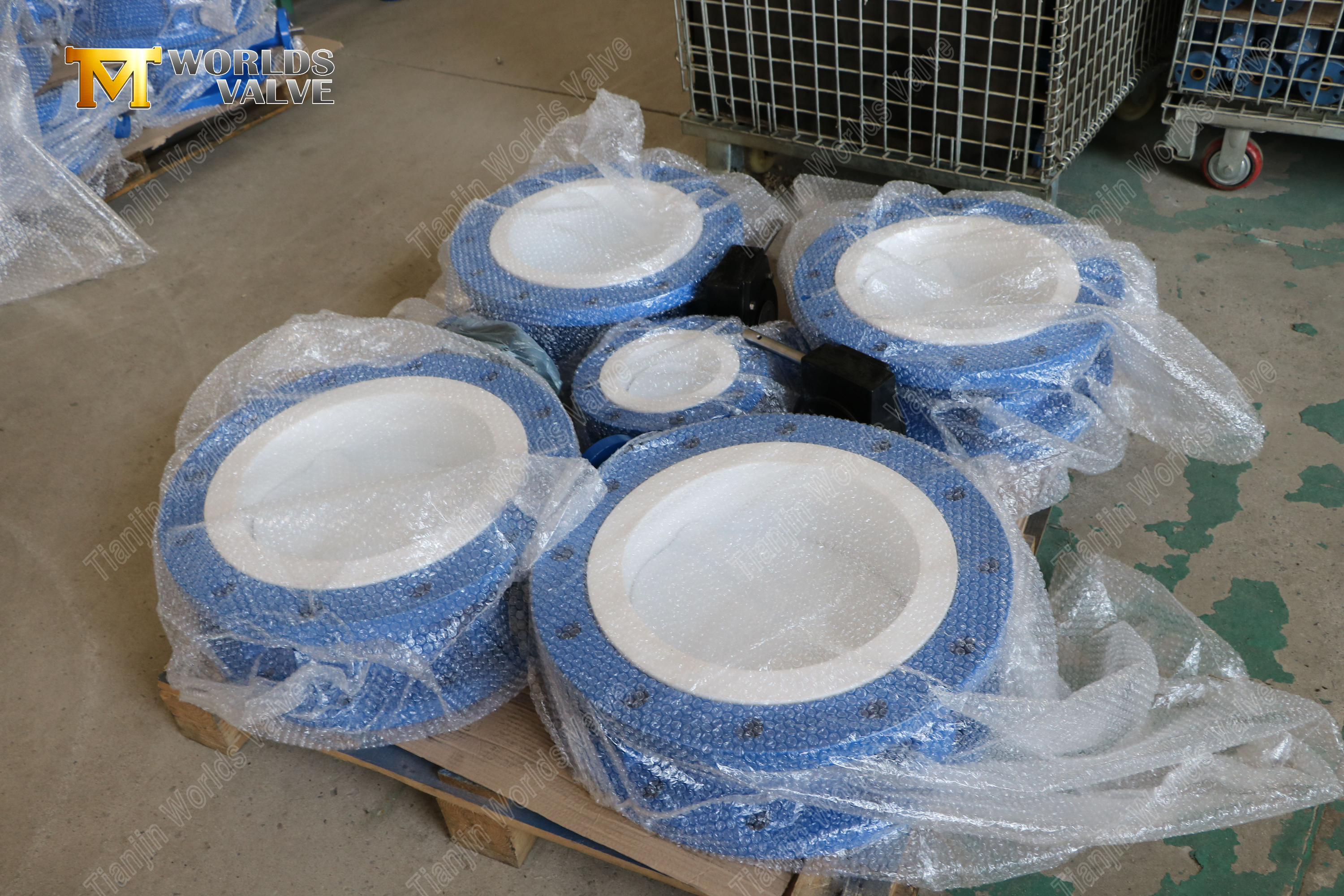

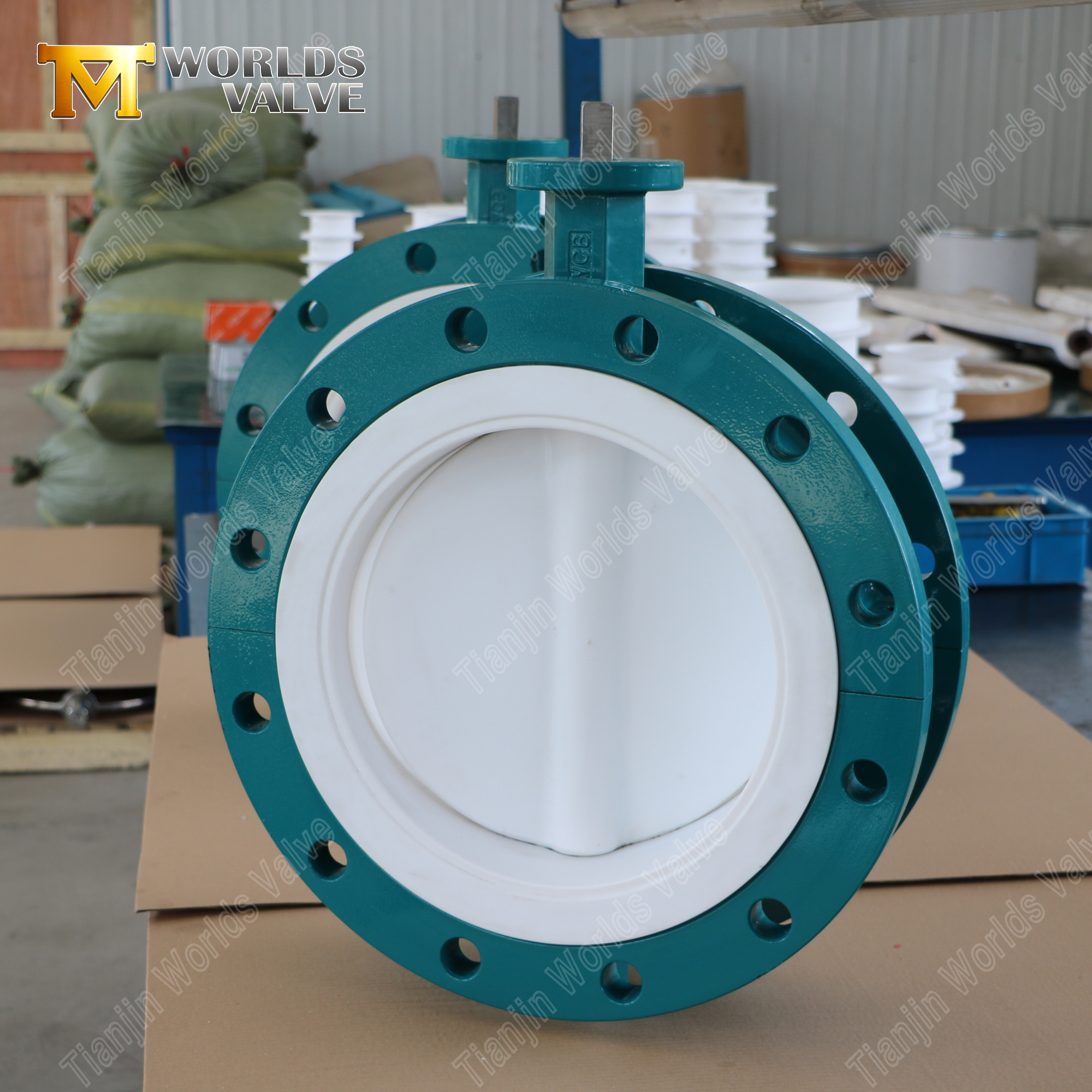

Vannes papillon à brides revêtues de PTFE | Solution de protection supérieure contre l'usure

Introduction :

Vannes papillon à brides revêtues de PTFE résistantes à l'abrasion | Solution de protection supérieure contre l'usure

Tianjin Worlds Valve Co., Ltd. – Fabricant certifié ISO 9001, CE, UKCA et WRAS

CBF04-TF01--Manuel d'utilisation et d'entretien TÉLÉCHARGER

Principales caractéristiques :

1. Système de revêtement en PTFE renforcé

• Conception d'épaisseur améliorée : La doublure en PTFE de 3 à 4 mm dans les zones à forte usure offre une résistance supérieure à l'abrasion contre les particules solides jusqu'à une concentration de 40 %

• Isolation complète des médias : L'encapsulation intégrale en PTFE empêche le contact du métal avec des supports abrasifs et corrosifs.

• Résilience à la température : Maintient l'intégrité du revêtement de **-35 ℃ à 200 ℃** en service abrasif continu



2. Fiabilité des connexions à brides

• Conception de bride robuste : Brides ANSI B16.5 Classe 150# ou DIN EN 1092-1 PN16 avec col renforcé

• Montage sécurisé : Les faces de brides dentelées empêchent l'éclatement du joint en cas de fluctuations de pression et de vibrations.

• Accès à l'entretien : La connexion à bride boulonnée permet une inspection interne et un remplacement de composants faciles

3.Construction résistante à l’abrasion

• Renforcement de la zone d'usure : L'épaisseur supplémentaire de PTFE au niveau des bords des disques et des zones de contact du siège prolonge la durée de vie de 200 % par rapport aux vannes à revêtement standard

• Conception de déflexion des particules : La géométrie optimisée du disque redirige les particules abrasives loin des surfaces d'étanchéité critiques

• Dureté superficielle : Le revêtement en PTFE avec renfort de remplissage atteint une dureté Shore D 65 pour une meilleure résistance à l'usure

4. Technologie d'étanchéité avancée

• Performances sans fuite : Le système de sièges en PTFE sur PTFE répond à la norme EN 12266-1 Classe A d'étanchéité aux bulles

• Conception compensant l'abrasion : Le siège en PTFE résilient maintient l'intégrité du joint lorsque l'usure se produit

• Option coupe-feu : Disponible avec des joints métalliques secondaires conformes à la norme API 607 pour l'arrêt d'urgence

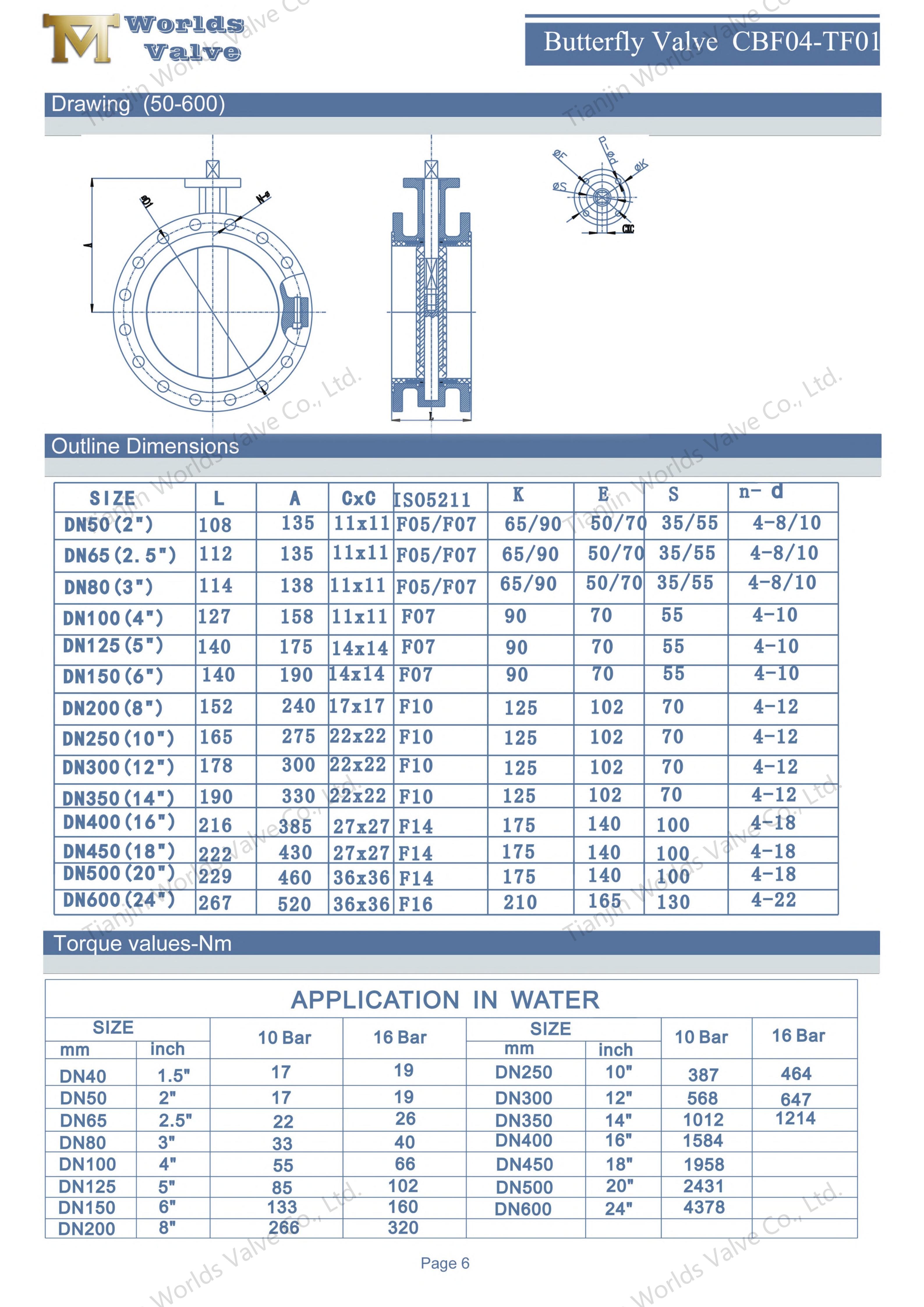

Paramètres techniques :

Matériau principal :

Applications industrielles

• Extraction minière et traitement des minéraux : Boues de résidus, traitement du minerai et manutention des concentrés

• Traitement chimique : Boues chimiques abrasives, manipulation de catalyseurs et production de pigments

• Traitement des eaux usées : Dessablage, traitement des boues et contrôle des effluents abrasifs

• Production d'électricité : Systèmes de boues FGD, manutention des cendres et transport des mâchefers

• Pâtes et papiers : Préparation des supports, boues de revêtement et traitement des fibres recyclées

• Acier et métaux : Boues de tartre, lignes de détartrage et flux de déchets abrasifs

Avantages compétitifs

• Durée de vie prolongée : Le revêtement en PTFE renforcé dans les zones d'usure critiques offre une durée de vie 2 à 3 fois plus longue en service abrasif

• Double protection : Résistance combinée à l’abrasion et à la corrosion pour les applications les plus difficiles

• Entretien réduit : La construction robuste et la conception résistante à l'usure minimisent les temps d'arrêt et les coûts de remplacement

• Conformité mondiale : Les certifications CE, UKCA et WRAS garantissent l'acceptation sur les marchés internationaux

• Ingénierie personnalisée : Disponible avec des formulations de revêtement spéciales, des profils d'épaisseur et des améliorations de résistance à l'usure

• Expertise technique : Support technique pour l’analyse des applications abrasives et les solutions de protection contre l’usure

Conclusion :

Spécialement conçues pour les services extrêmement abrasifs et corrosifs, ces vannes papillon à brides revêtues de PTFE offrent une protection contre l'usure et une fiabilité inégalées dans les applications minières, de traitement chimique et industrielles où la résistance à l'abrasion et à la corrosion sont essentielles.
